HMS_07FE-8000-0001-0002 Hall-sensoren for toolheadets løftemotorposition har en afbrudt forbindelse. Kontrollér, om forbindelseskablet er løst.

Beskrivelse af problemet

Under skift af ekstruder driver løftemotoren den lodrette bevægelse af det venstre hotend og skiftet af flow blocker gennem en gearkasse. Unormale data fra hall-sensoren for toolheadets løftemotorposition kan medføre, at skiftet mislykkes, hvilket sætter printopgaven på pause, indtil fejlsøgningen er gennemført.

Mulige årsager til dette problem er:

• Løs forbindelse i hall-sensorens stik.

• Defekt hall-sensor.

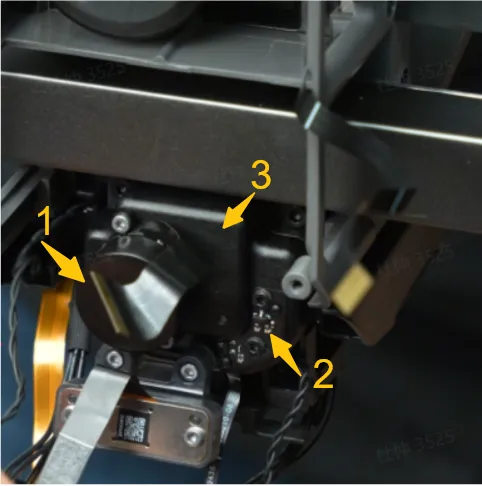

1 - Toolheadets løftemotor, 2 - Hall-sensor for toolheadets løftemotorposition (inklusive hall-effekt-sensor og stik), 3 - Gearkasse

Fejlsøgning

Sørg for, at printeren er slukket, før du afmonterer toolhead.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Pincet

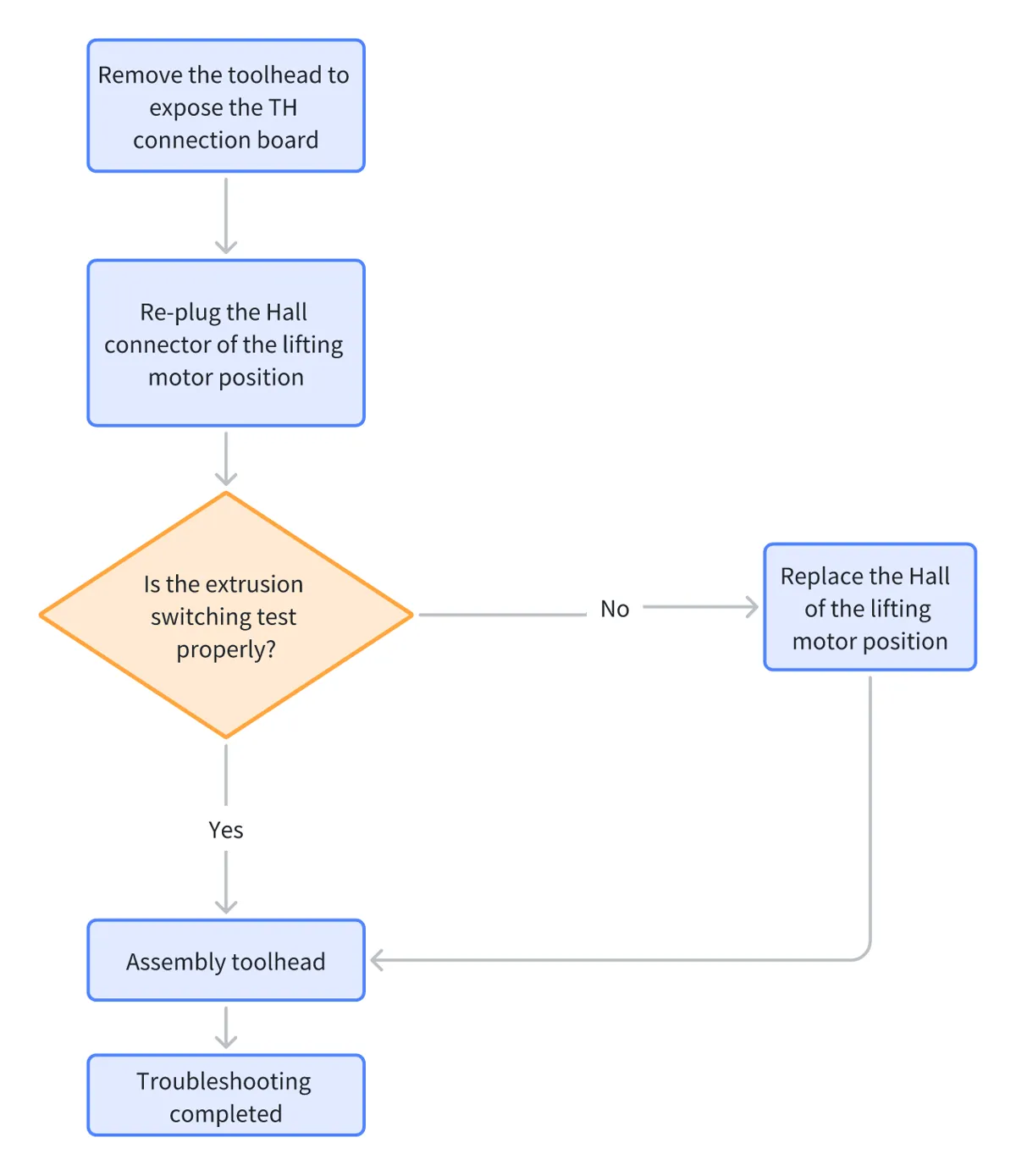

Proces for fejlisolering

Løsninger

Du kan ændre rækkefølgen af disse løsninger efter behov.

Trin 1. Afmontér toolhead for at blotlægge TH-forbindelsesprintet

Se Trin 1 til 4 i wiki-artiklen Afmontering af H2D-toolhead for at blotlægge TH-forbindelsesprintet.

Trin 2. Genforbind hall-sensoren for toolheadets løftemotorposition

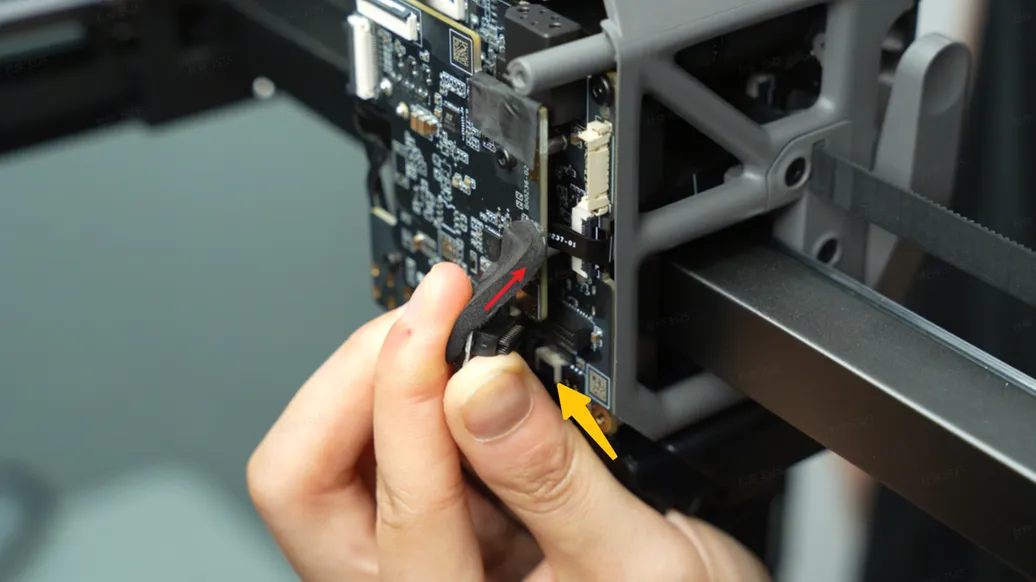

Som vist på billedet nedenfor skal du fjerne skumdækslet på stikket til det venstre hotends varmekomponent og genforbinde hall-sensorens stik. Sæt alle tidligere afbrudte stik i igen.

Trin 3. Prøv at skifte ekstruder på skærmen igen

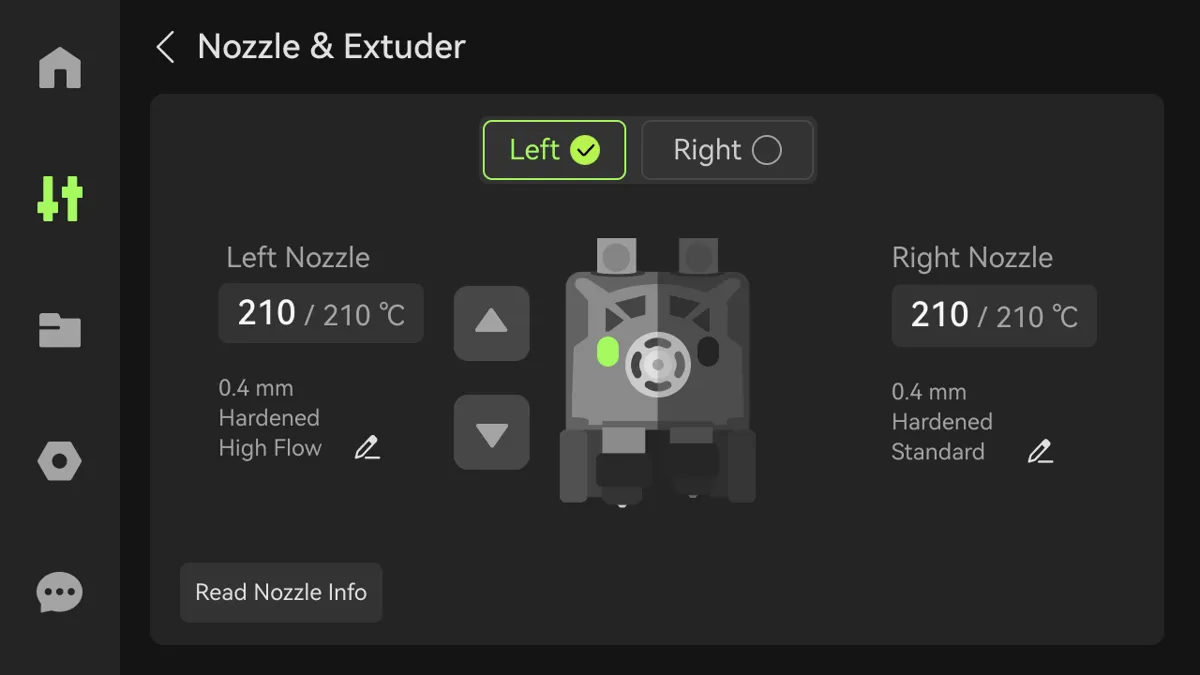

Gå til modulet Nozzle & Extruder på skærmen, tryk på den venstre eller højre ekstruder, og kontrollér, om HMS-advarslen stadig opstår under skiftet.

Hvis der ikke opstår nogen HMS-advarsel, er fejlsøgningen slut. Hvis skiftet stadig mislykkes, skal du gå videre til Trin 4.

Trin 4. Udskift hall-sensoren for toolheadets løftemotorposition

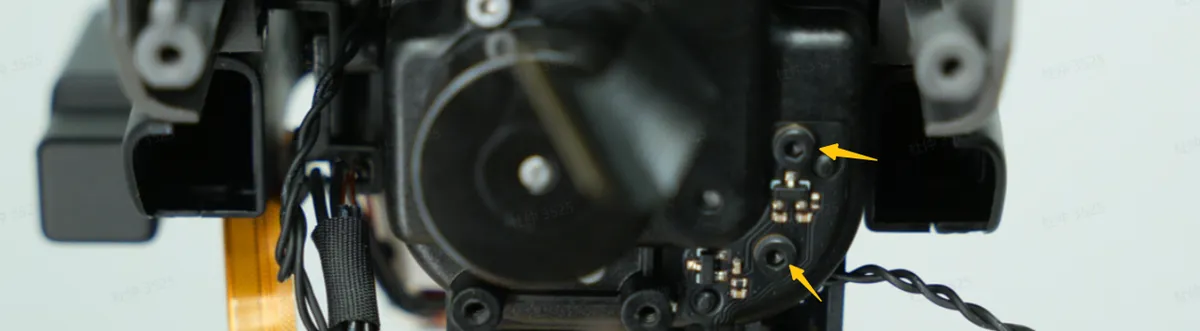

Se Trin 5 til 10 i wiki-artiklen Afmontering af H2D-toolhead for at blotlægge hall-effekt-printet. Fjern og montér skruerne som vist på billedet nedenfor for at udskifte hall-sensoren for toolheadets løftemotorposition.

Bemærk: Hvis hall-sensoren for toolheadets løftemotorposition udskiftes, skal du udføre kalibrering af toolhead-skift efter samling af toolhead.

Trin 5. Saml og test toolhead-modulet

• Se Trin 27 til 34 i wiki-artiklen Afmontering af H2D-toolhead for at samle toolhead.

• Se Trin 3 for at teste, om løfteprocessen er vendt tilbage til normal.

• Hvis den er normal, skal du se Trin 35 til 37 i wiki-artiklen Afmontering af H2D-toolhead for at montere de resterende dele af toolhead.

Hvis ovenstående løsninger ikke løser problemet, opret en sag og upload printerens logfiler.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
