HMS_07FE-8100-0001-0002 Positions-hall-sensoren på ekstruderens skiftemotor har afbrudt kredsløb (open circuit). Kontrollér, om forbindelseskablet sidder løst.

Beskrivelse af problemet

Under skift mellem ekstrudere kan en unormal positions-hall-sensor på ekstruderens skiftemotor få skiftet til at mislykkes.

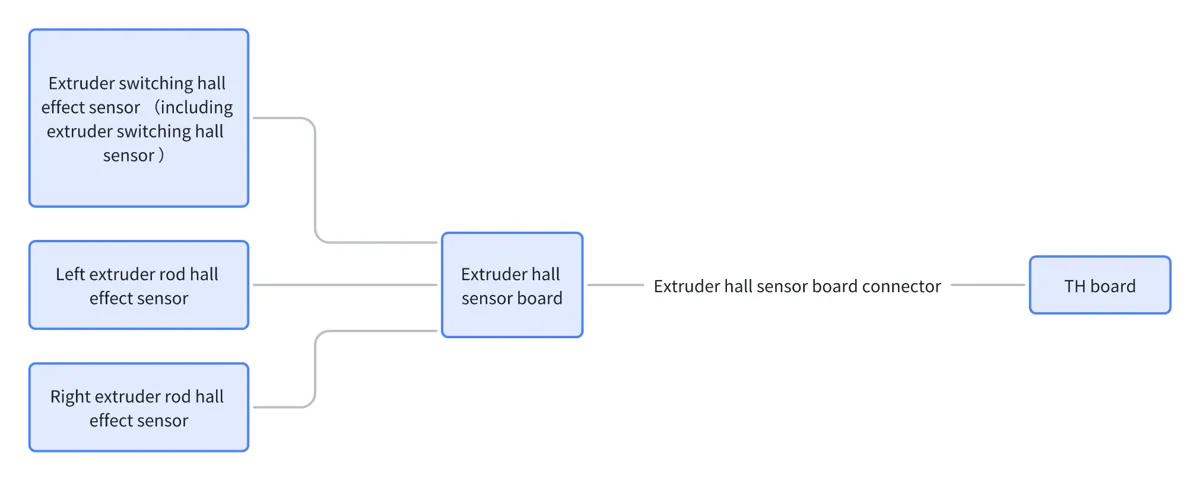

Som vist på figuren nedenfor er sensoren monteret på ekstruderens skifte-hall-effektsensor, der sidder øverst på interfacet til hurtigskifteværktøjet. Den er via hall-stikket forbundet til ekstruderens hall-sensorboard sammen med venstre og højre ekstruder-hall-effektsensor og videre til TH board.

Mulige årsager til problemet er blandt andet:

• Løs forbindelse mellem ekstruderens hall-sensorboard og ekstruderens skifte-hall

• Brud på forbindelsesledningen mellem ekstruderens hall-sensorboard og ekstruderens skifte-hall

• Defekt positions-hall på ekstruderens skiftemotor

• Løs forbindelse mellem ekstruderens hall-sensorboard og TH board

• Løst ekstruder-hall-sensorboard

• Defekt ekstruder-hall-sensorboard

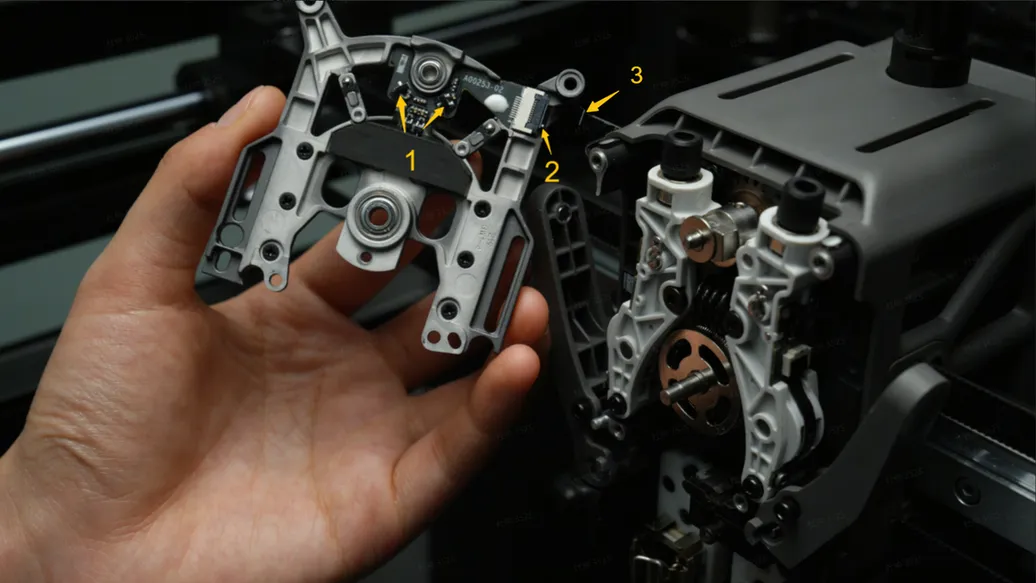

1 - Ekstruderens skifte-hall 2 - Stikinterface til ekstruderens skifte-hall 3 - Kabel til ekstruderens hall-sensorboard

1 - Forbindelse mellem ekstruderens hall-sensorboard og højre filamentsensor

2 - Forbindelse mellem ekstruderens hall-sensorboard og venstre filamentsensor

3 - Forbindelse mellem ekstruderens hall-sensorboard og ekstruderens skifte-hall

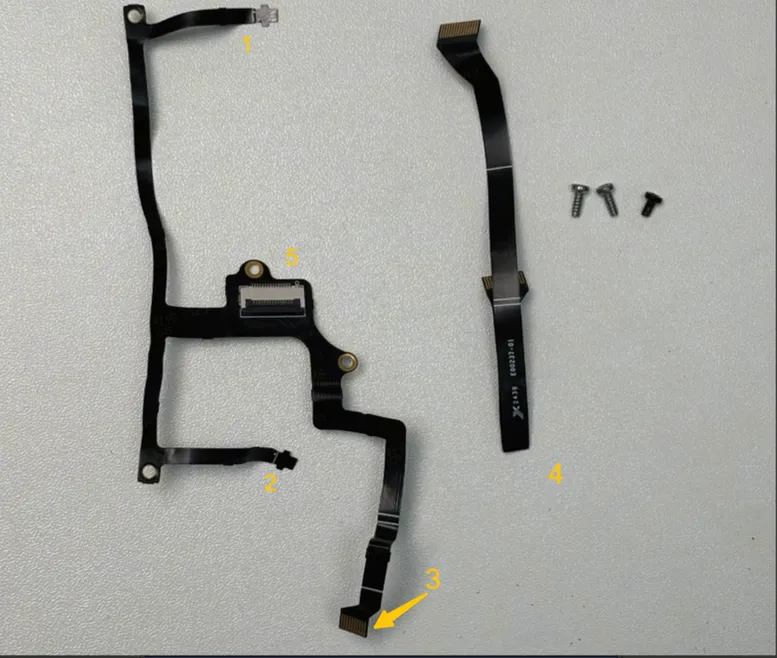

4 - Ekstruderens hall-sensorboard

5 - Sokkel til ekstruderens hall-sensorboard

Fejlsøgning

Sørg for, at printeren er slukket, før du adskiller toolheadet.

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle

• H1.5 unbrakonøgle

• Pincet

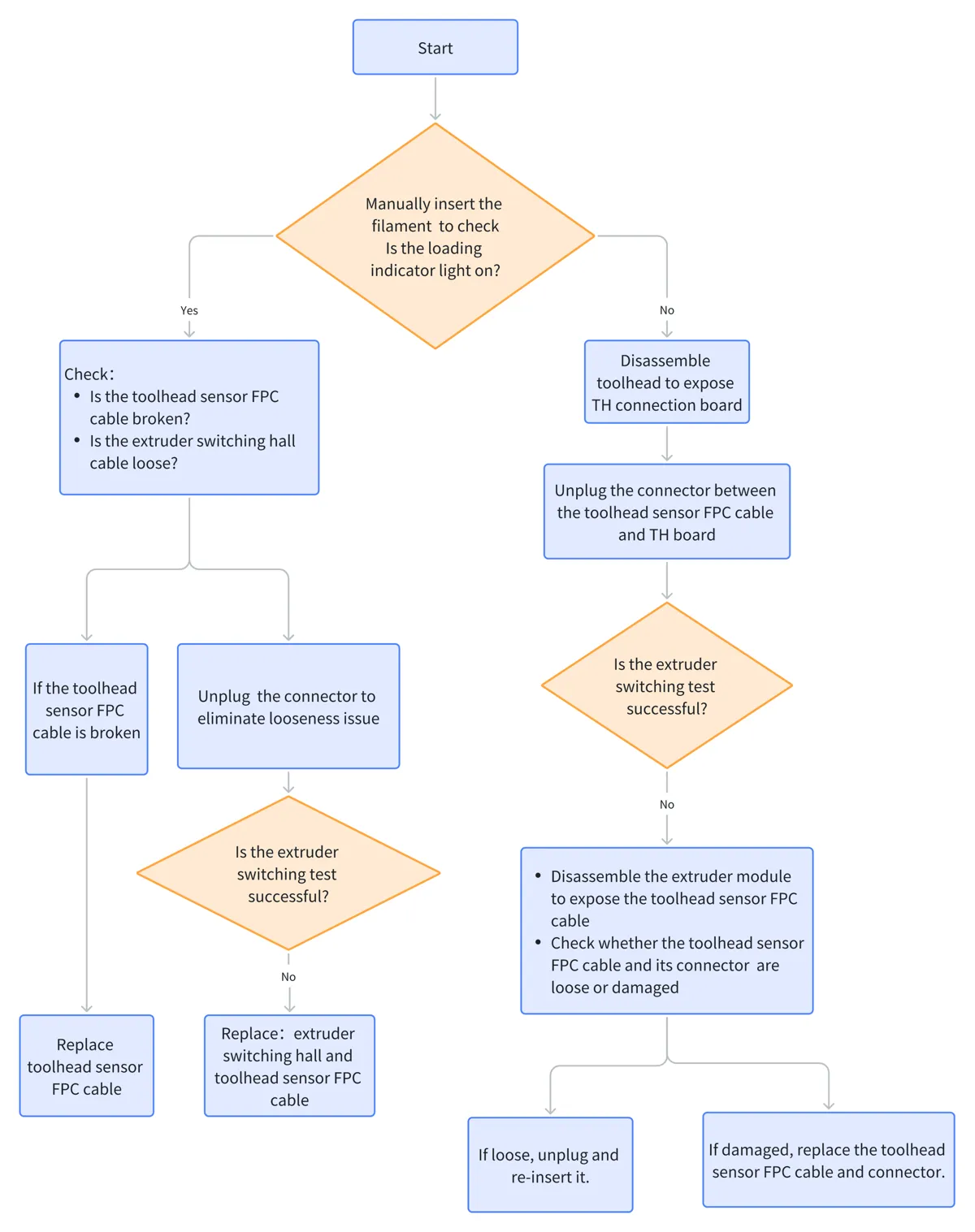

Fejlisolering

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Kontrollér loading-hall-funktionen

• Hvis der ikke er filament i toolheadet, tages toolheadets slange ud, og et stykke filament føres ind i ekstruderen (enten venstre eller højre).

• Klik på interfacet "Nozzle and Extruder" (dyse og ekstruder).

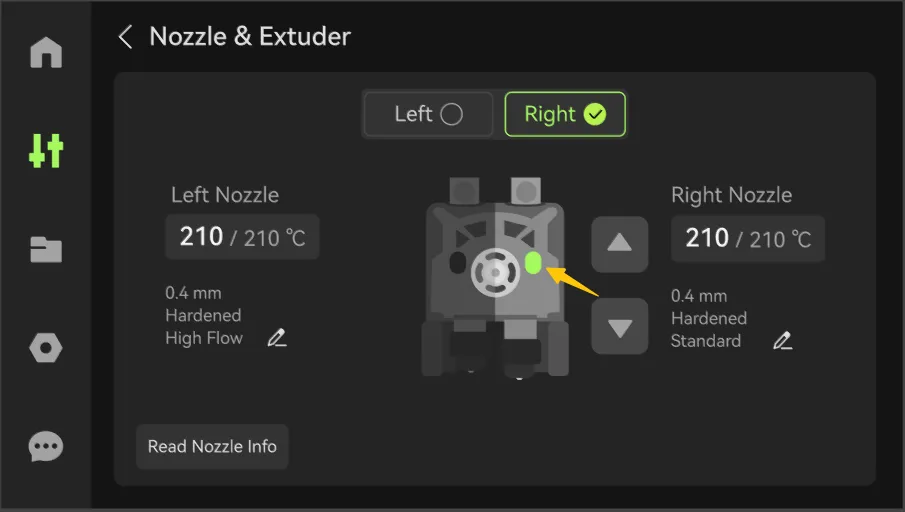

  • Hvis loading-indikatorlampen tænder, fungerer loading-hall-funktionen normalt. Gå videre til Trin 2.

  • Hvis loading-indikatorlampen ikke tænder, er loading-hall-funktionen unormal. Gå videre til Trin 3.

Trin 2. Kontrollér forbindelsen mellem ekstruderens skifte-hall og ekstruderens hall-sensorboard

• Følg trin 1 til 4 i wiki-artiklen Adskillelse og samling af H2D-ekstruderenhed for at adskille interfacet til hurtigskifteværktøjet.

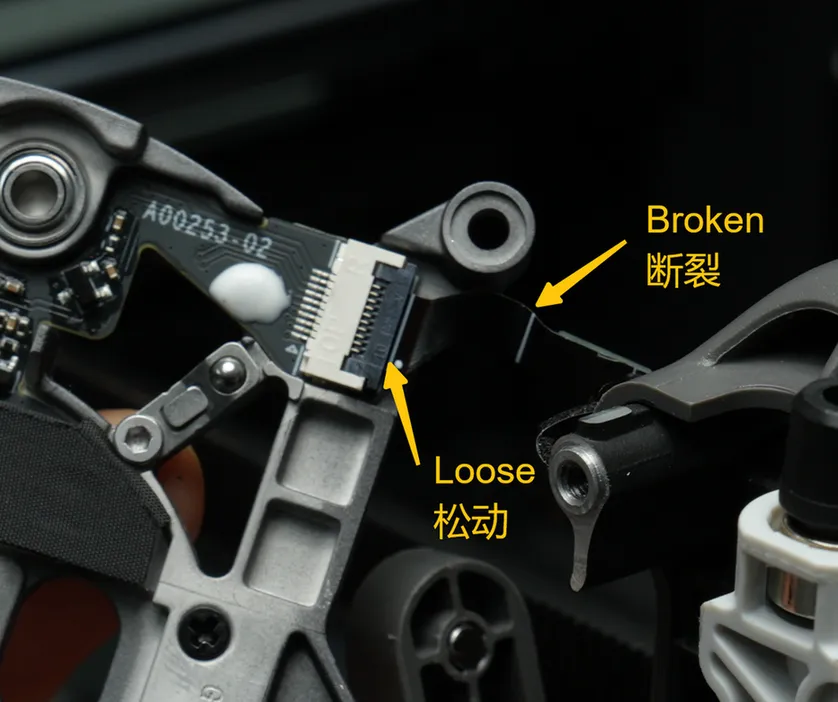

• Kontrollér visuelt, om kablet til ekstruderens hall-sensorboard er brudt.

• Hvis det er brudt, følg trin 1 til 12 i wiki-artiklen Adskil H2D-toolheadet for at afmontere dual-ekstruderenheden og udskifte ekstruderens hall-sensorboard.

• Hvis det ikke er brudt, sæt stikket til ekstruderens skifte-hall til igen for at udelukke løse forbindelser.

  • Gå videre til Trin 4 for at teste ekstruderskiftet.

  • Hvis testen fejler, følg trin 1 til 4 i wiki-artiklen Adskillelse og samling af H2D-ekstruderenhed for at adskille interfacet til hurtigskifteværktøjet og udskifte ekstruderens skifte-hall. Følg derefter trin 1 til 12 i wiki-artiklen Adskil H2D-toolheadet for at afmontere dual-ekstruderenheden og udskifte ekstruderens hall-sensorboard.

Trin 3. Kontrollér, om ekstruderens hall-sensorboard er unormalt

Trin 3-1. Tilslut ekstruderens hall-sensorboard og TH board igen

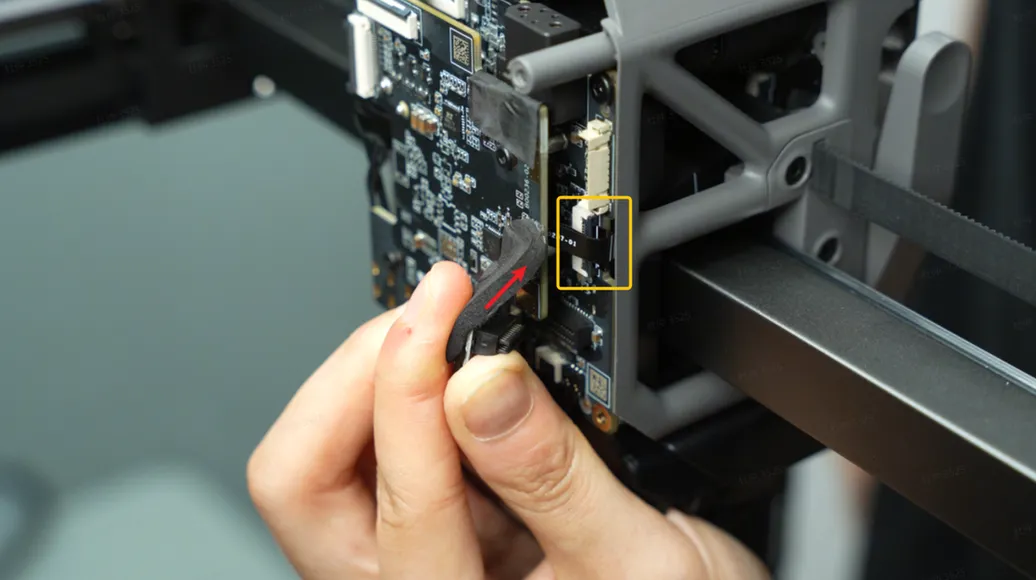

• Følg trin 1 til 4 i wiki-artiklen Adskil H2D-toolheadet for at frilægge TH-forbindelsesboardet. Tag stikket til ekstruderens hall-sensorboard af TH boardet fra siden, og sæt det til igen for at sikre en solid forbindelse.

• Gå videre til Trin 4 for at teste ekstruderskiftet.

  • Hvis testen lykkes, følg wiki-artiklen Adskil H2D-toolheadet for at montere de resterende toolhead-komponenter.

  • Hvis testen fejler, gå videre til Trin 3-2.

Trin 3-2. Kontrollér tilstanden af ekstruderens hall-sensorboard

• Følg trin 1 til 12 i wiki-artiklen Adskil H2D-toolheadet for at afmontere ekstrudermodulet. Kontrollér tilstanden af ekstruderens hall-sensorboard på bagsiden af ekstrudermodulet. Sæt eventuelle løse forbindelser til igen.

• Hvis ekstruderens hall-sensorboard er beskadiget, skal det udskiftes.

Bemærk: Hvis ekstruderens hall-sensorboard udskiftes, skal du udføre en kalibrering af toolhead-skift, efter at toolheadet er samlet.

• Saml toolheadet.

• Gå videre til Trin 4 for at teste ekstruderskiftet. Hvis testen fejler, opret en ticket og kontakt kundeservice. Hvis testen lykkes, monter de resterende toolhead-komponenter.

Trin 4. Test af ekstruderskift

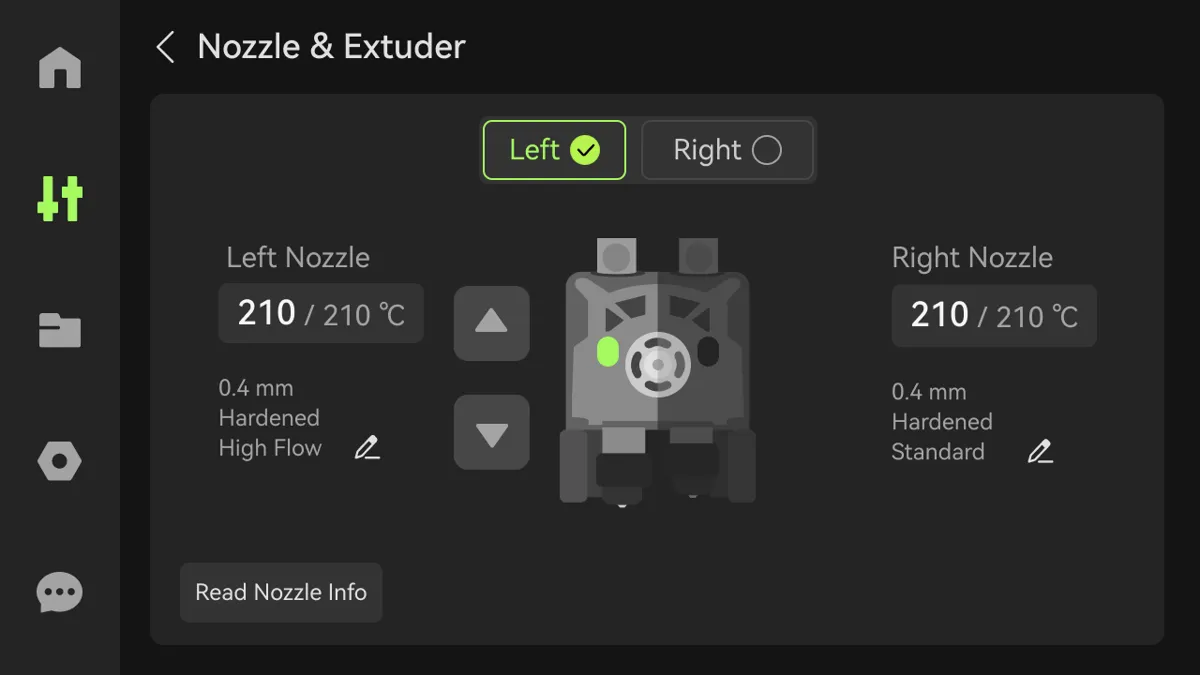

På printerens skærm, under modulet Nozzle and Extruder (dyse og ekstruder), klik på venstre og højre ekstruder for at kontrollere, om skiftet fungerer normalt. Hvis det er normalt, er fejlsøgningen afsluttet.

Hvis ovenstående løsninger ikke løser problemet, opret en ticket og upload printerens logfiler.
