HMS_0300-0100-0001-0003 Varmebordets temperatur er unormal - varmelegemet er overophedet.

Beskrivelse af problemet

Denne advarsel betyder, at varmebordets faktiske temperatur er højere end den indstillede temperatur.

Eksempel på unormal temperaturstyring af varmebordet, hvor varmelegemet er overophedet

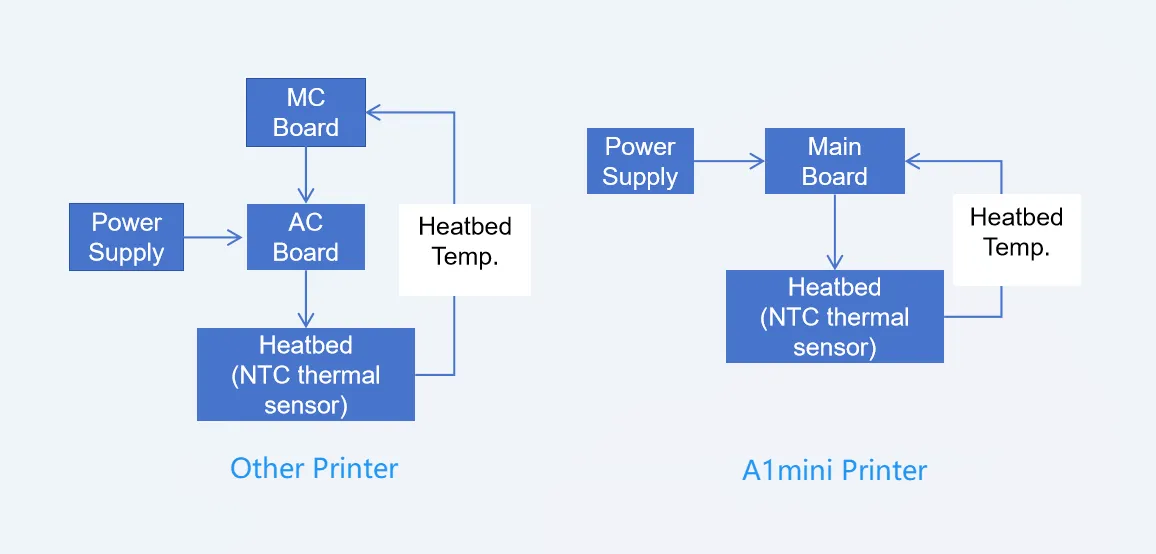

Printerens opvarmede temperaturstyringssystem er vist nedenfor. Det består af MC board, AC board, strømforsyning og varmebord (med varmebordets temperatursensor). MC board sender kommandoer om temperaturstyring og beder AC board om at levere strøm og opvarme varmebordet. Samtidig melder temperatursensoren på varmebordet den faktiske temperatur tilbage til MC board og lukker dermed styringssløjfen.

Fordi A1 mini samler funktionerne fra MC board og AC board i et enkelt mainboard, er styringsvejen anderledes: mainboard, strømforsyning og varmebord (med varmebordets temperatursensor).

Principskitse af varmebordets temperaturstyringssystem

Almindelige årsager til, at varmebordets faktiske temperatur overstiger den indstillede, er:

• Unormal strømforsyningskæde til opvarmning af varmebordet (fejl på AC board/mainboard), som giver konstant strøm og opvarmning til varmebordet
• Fejl på varmebordets temperatursensor, som medfører forkert aflæsning af varmebordets temperatur

Fejlfinding

Fremgangsmåde til fejlisolering

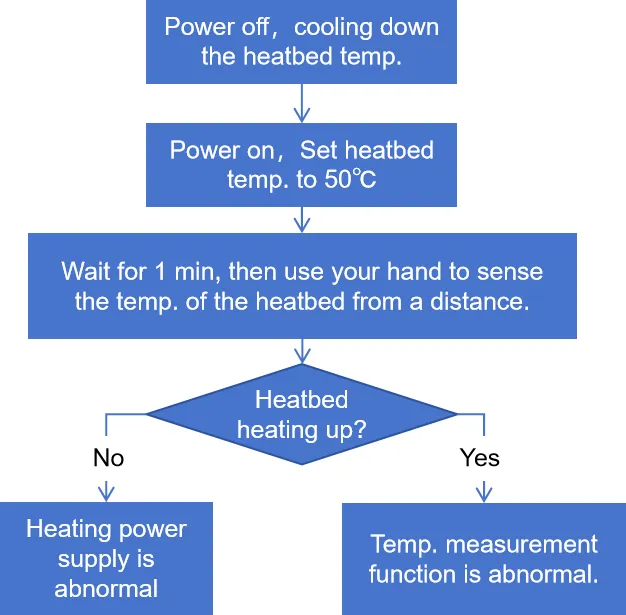

Dette diagram viser den generelle fejlfindingsprocedure med de vigtigste vurderinger, kontroller og handlinger.

Fejlisolering ved overophedet varmebord

Handlinger

1. Unormal strømforsyningskæde til opvarmning af varmebordet

• På X1/P1-printere: udskift AC board

• På A1-printere: udskift AC board

• På A1 mini-printere: udskift mainboardet

• På H2-printere: udskift AC board

• På P2S-printere: udskift AC board

2. Unormal temperaturmålingskæde for varmebordet

• På X/P-printere: udskift V3-varmebordet/udskift V2-varmebordet
• På A1-printere: udskift varmebordet
• På A1 mini-printere: udskift varmebordet
• På H2-printere: udskift varmebordet
• På P2S-printere: udskift varmebordet
