Udskiftning af varmepladen (Heatbed Unit V3)

Hvad er det (Heatbed Unit V3)

Varmepladen i X1-serien er en platform, der er installeret inde i printerens kammer. Den kan bevæge sig op og ned langs Z-aksen og kan opvarmes til den temperatur, brugeren angiver. En passende varmetemperatur forbedrer modellens vedhæftning til bygpladen og forhindrer vridning. Vi har ændret varmepladens konstruktion for at gøre montage og drift mere pålidelig.

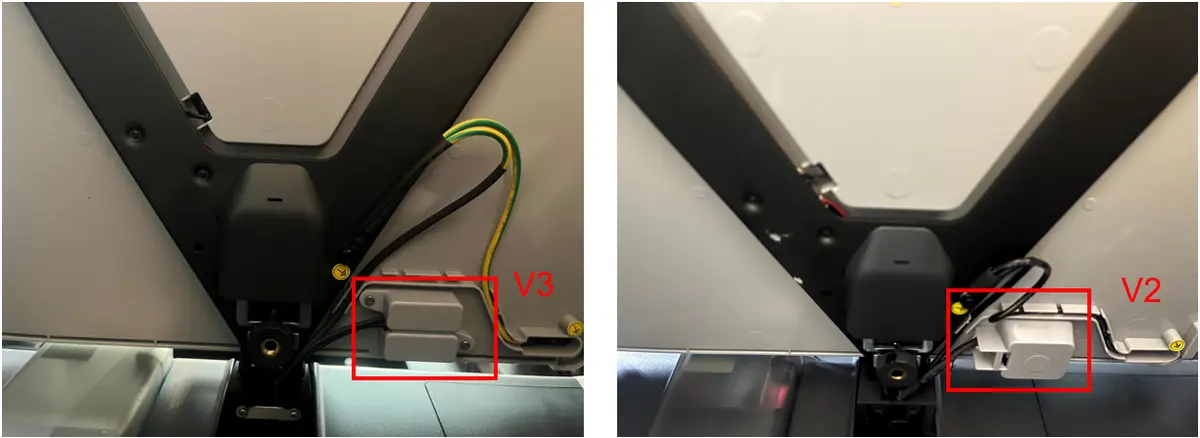

Hvad er forskellen på Heatbed Unit V3 og V2

Udskiftning af varmepladen (V2) | Bambu Lab Wiki

X1-serien leveres i øjeblikket med både Heatbed Unit V3 og V2. Alle printere vil i fremtiden overgå til V3-varmepladen.

Heatbed Unit V3 er nemmere at udskifte end V2, men bevarer den samme funktionalitet. Ændringen er en del af vores opdaterede produktionsplan.

Bemærk desuden, at forskellige versioner af varmepladen skal matches med den tilsvarende version af AC-kortet.

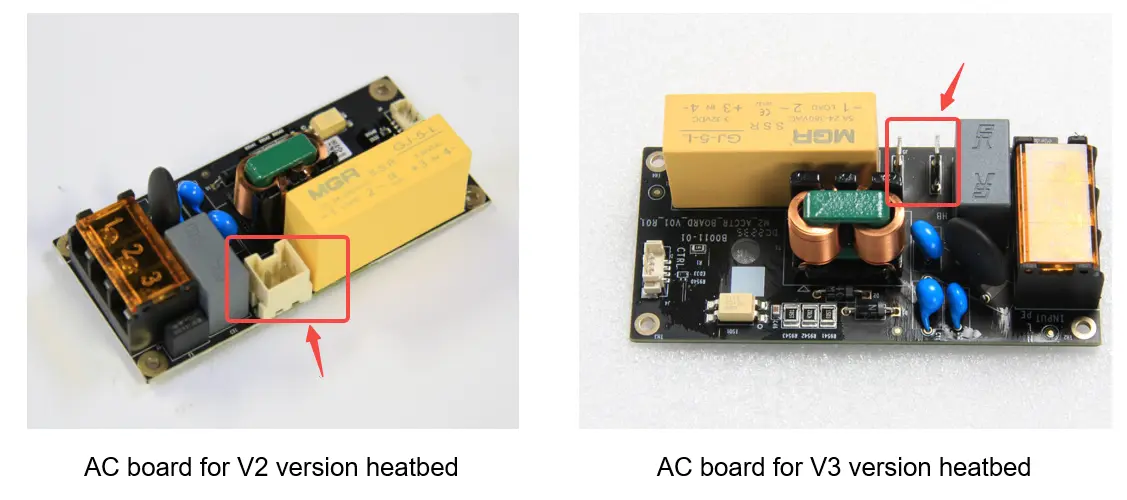

Hvis din printer oprindeligt havde en Heatbed Unit V2, og du vil opgradere til en Heatbed Unit V3, skal du ligeledes opgradere det originale AC-kort til den version, der er kompatibel med Heatbed Unit V3.

AC-kort (til V2-varmepladens version) | Bambu Lab Wiki

AC-kort (til V3-varmepladens version) | Bambu Lab Wiki

Hvornår skal du bruge denne guide

1. Varmepladen kan ikke varme op, og alle tilslutninger er kontrolleret og fundet i orden.

(Du kan bruge denne wiki Fejlfinding: varmepladen varmer ikke op til at kontrollere forbindelserne.)

2. Fysisk beskadigelse eller tydelig deformation svækker funktionen.

3. Serviceteamet har konkluderet, at varmepladen skal udskiftes.

Nødvendigt værktøj og materialer

• En ny varmeplade
• H1.5/H2.0 unbrakonøgle
• Pincet
• 3 Z-akseskyderfiksationsskruer (hvis de er gemt efter udpakning)
• Tape og lim efter behov

Silikonelim, kun til reference

Sikkerhedsadvarsler og maskinens tilstand inden du begynder

Inden du følger trinene i denne guide, skal du sikre dig, at maskinen er slukket.

Videovejledning

Betjeningsvejledning

Trin 1 - Juster varmepladens position

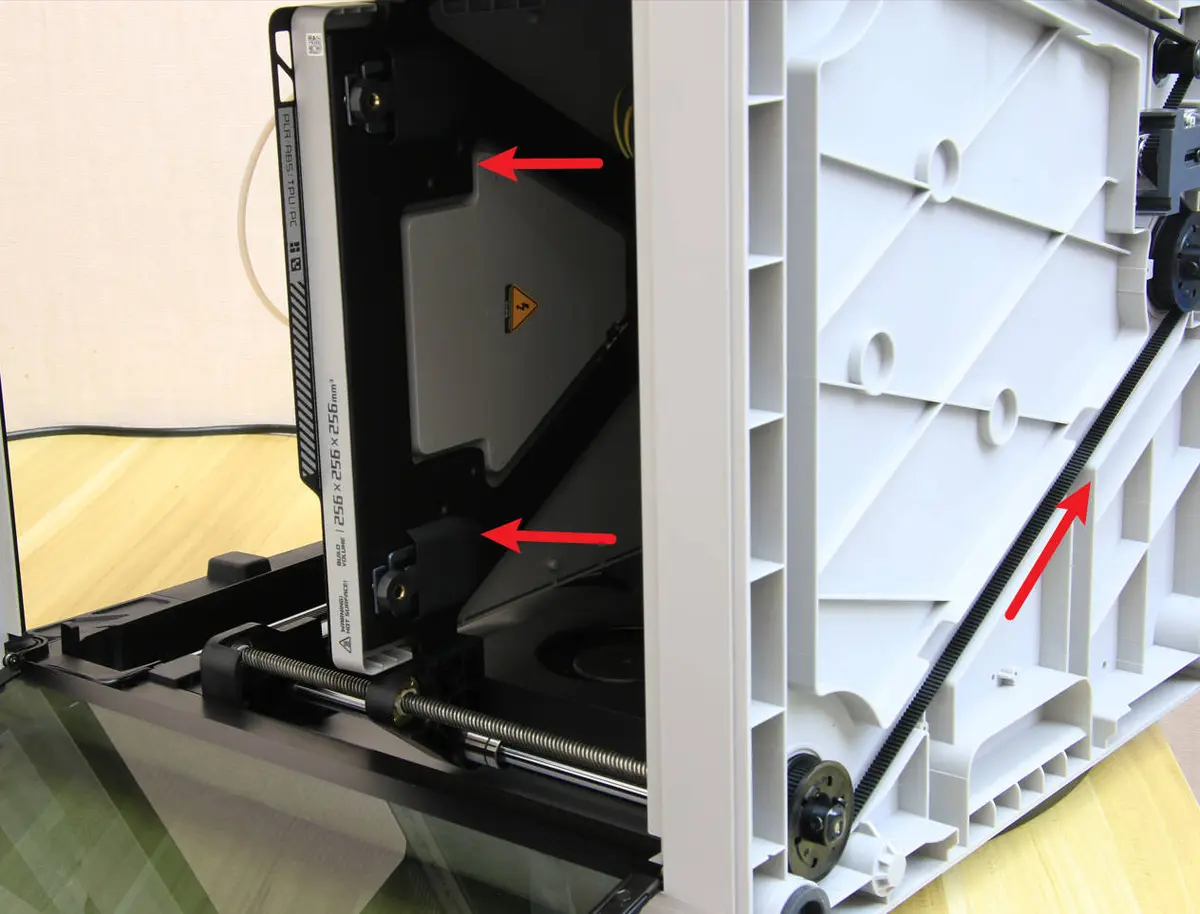

I starttilstand skal du bruge displayet til at flytte Heatbed Unit V3 og placere den i en højde svarende til ca. 2/3 af

Trin 2 - Fjern bagdækselets skruer

BEMÆRK: Denne procedure involverer mange skruer. Mærk og gruppér dem i separate sektioner for at undgå forveksling.

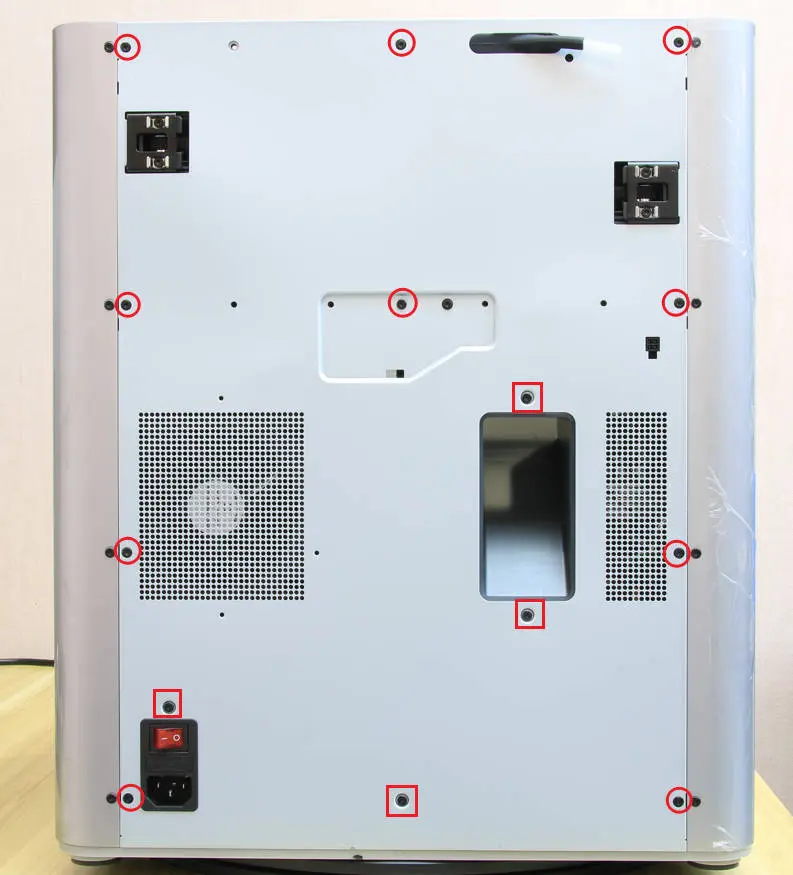

Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører til hvor.

Trin 3 - Fjern bagdækslet

Fjern bagdækslet ved først at frigøre beltespænderporten på højre side og derefter venstre side, så du undgår at sidde fast.

Trin 4 - Fjern affaldsrenden

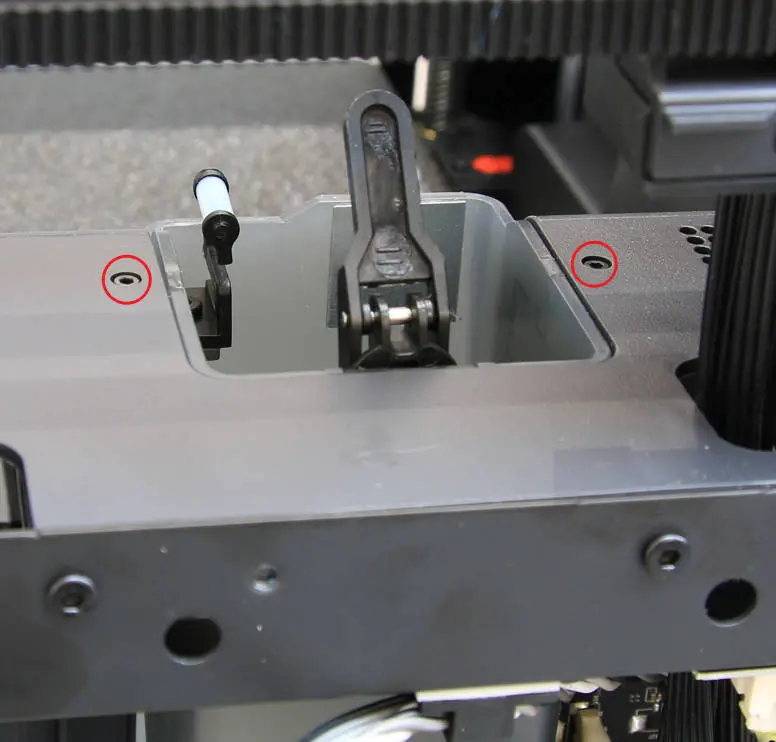

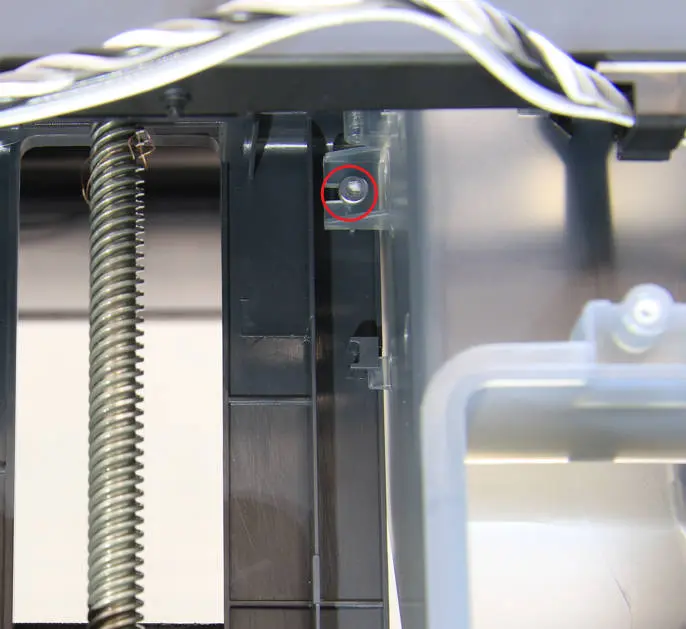

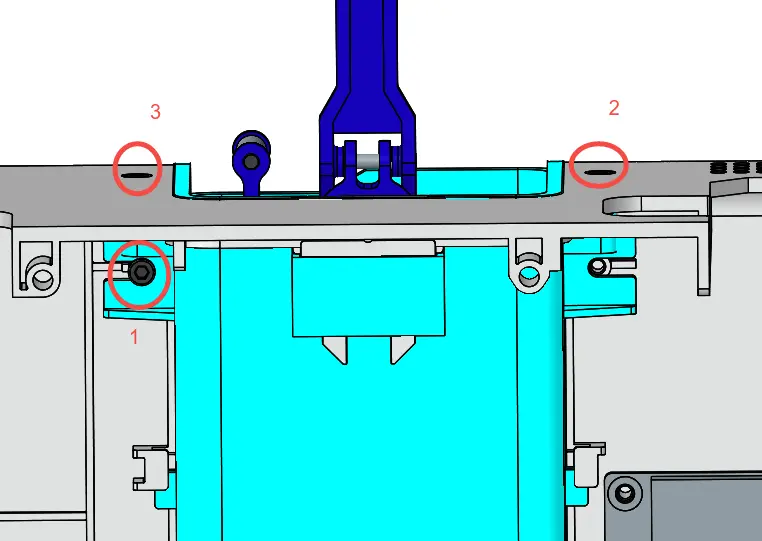

Som vist på billedet nedenfor fjernes 1 sølvskrue med en H2.0 unbrakonøgle og 2 sorte skruer med en H1.5 unbrakonøgle, og derefter tages affaldsrenden af.

Trin 5 - Fjern kabeldækslet

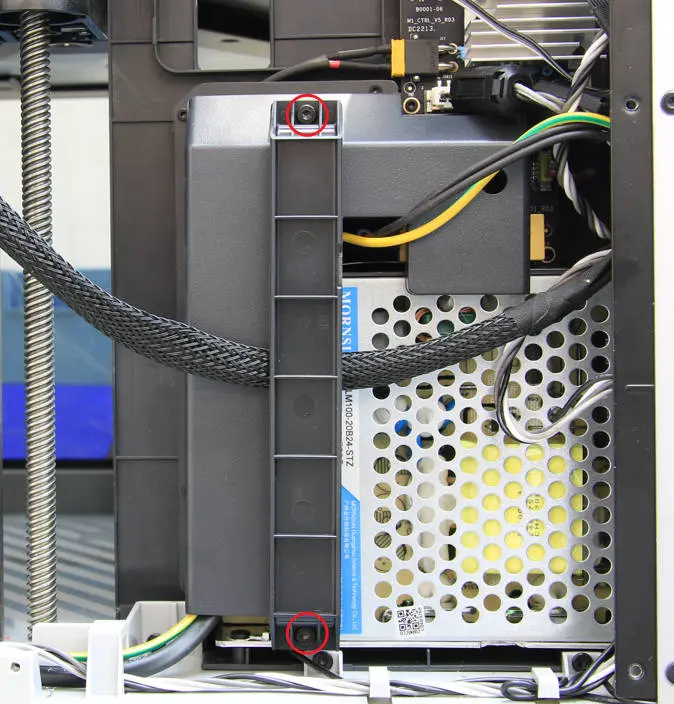

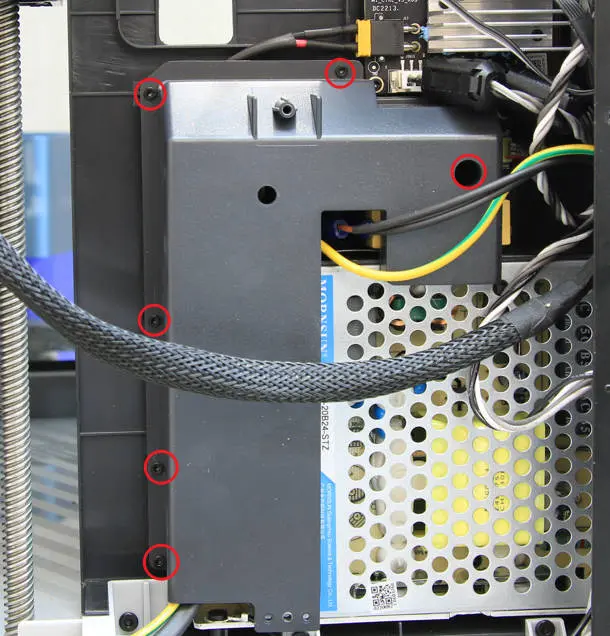

Brug en H2.0 unbrakonøgle til at fjerne de to skruer og tag kabelskinnen af. Brug derefter en H1.5 unbrakonøgle til at fjerne de seks skruer og tag kabeldækslet af.

Trin 6 - Fjern højre panel

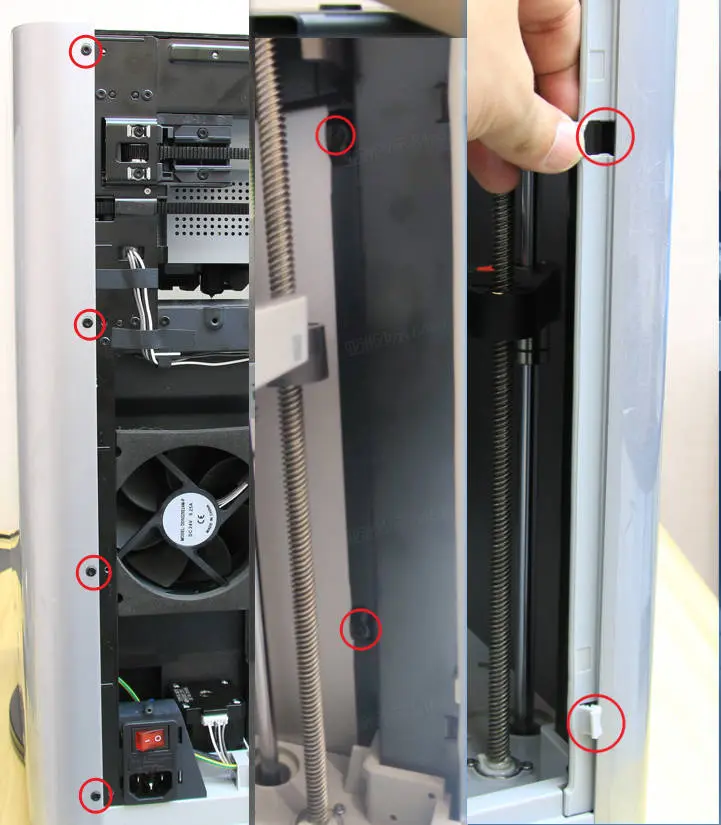

Fjern højre panel ved trinvist at løsne de 11 skruer i de rækkefølger og positioner, der er angivet på følgende billeder.

Se denne side Udskiftning af højre panel for yderligere detaljer.

Trin 7 - Frigør varmepladens jordkabel og løsn kablerne

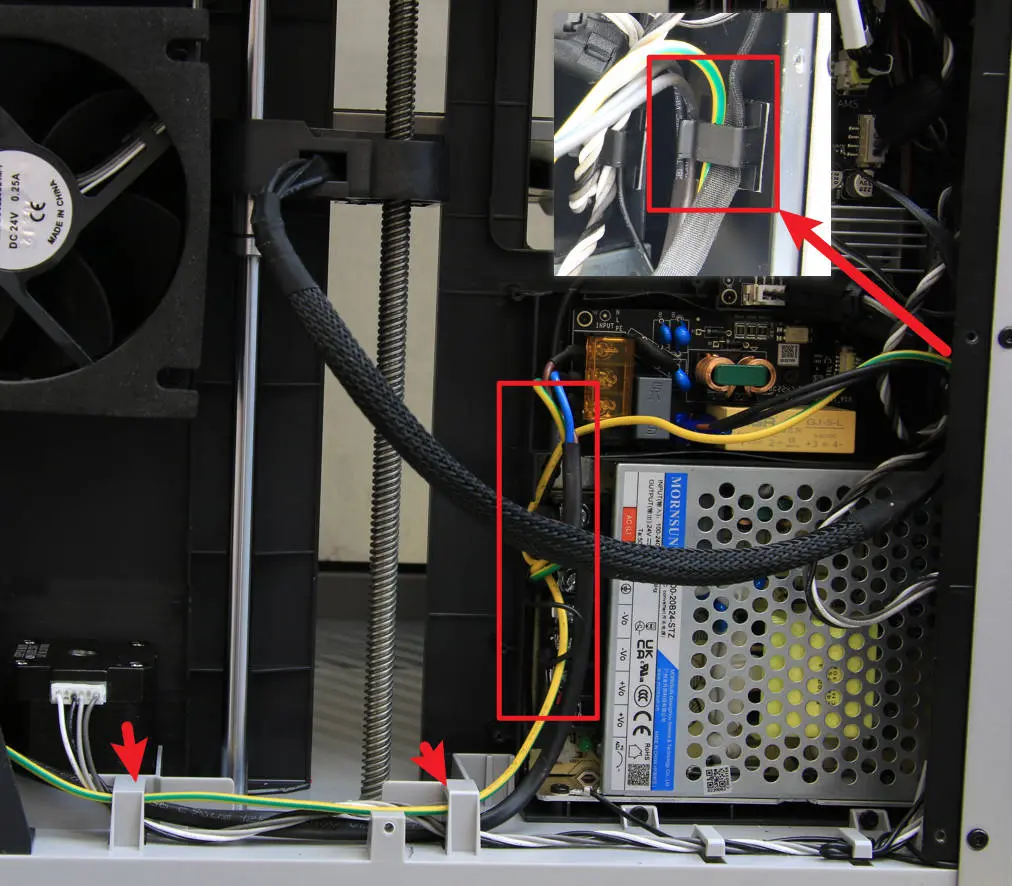

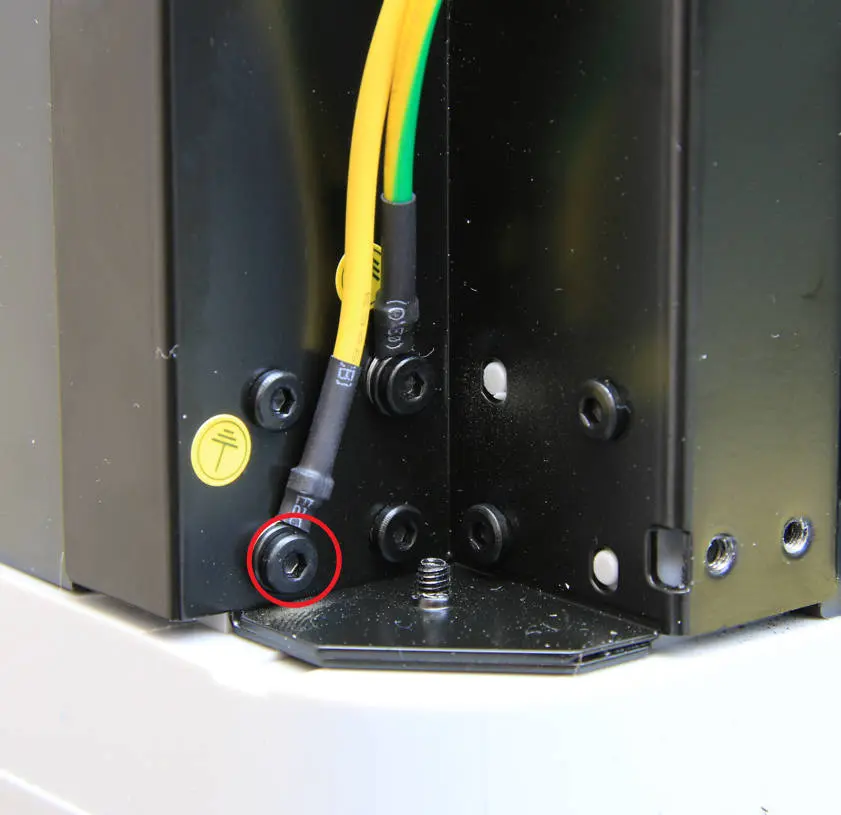

Stil printeren oprejst. Brug en H2.0 unbrakonøgle til at skrue jordkablet løs, og frigør derefter varmepladens kabler fra kabelbindingen og kablernes huller.

Trin 8 - Frakobl varmepladens strømkabel

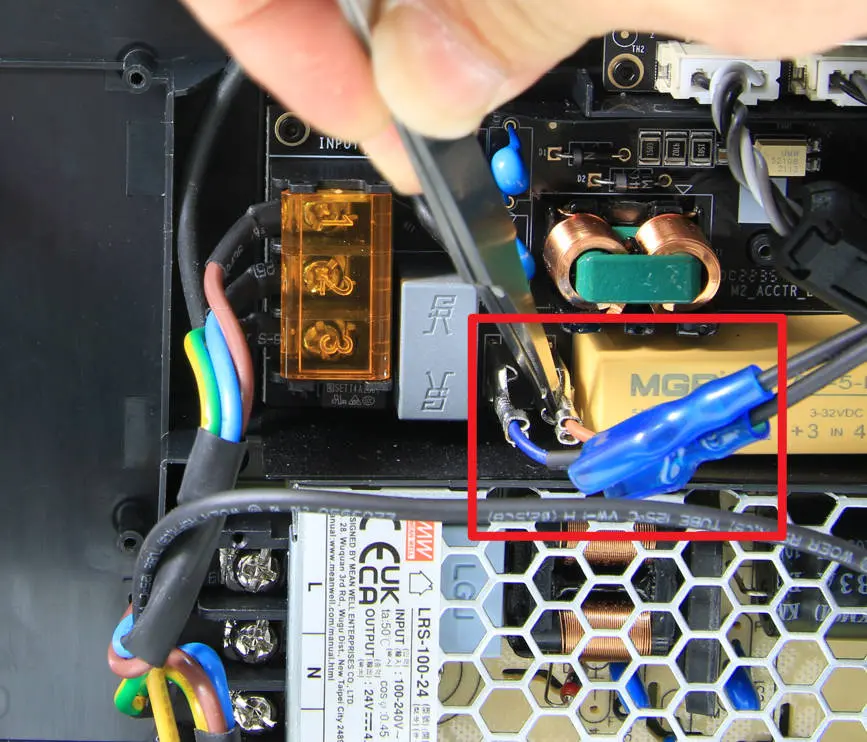

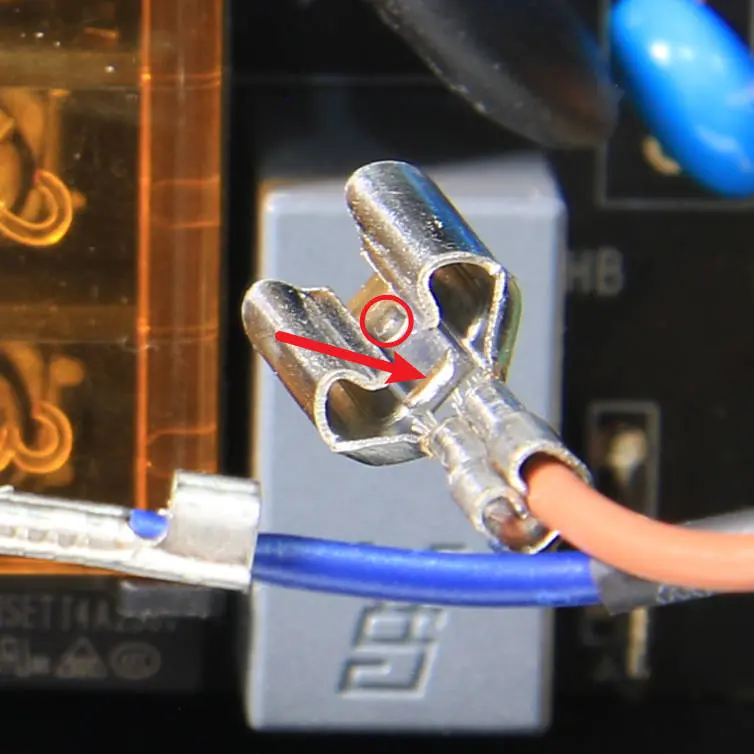

For at frakoble strømkablerne skal du starte med at fjerne den beskyttende gummihylse. Brug derefter pincet til forsigtigt at frigøre låsen og træk hvert af de to strømkabler ud ét ad gangen.

Trin 9 - Frakobl varmepladens signalkabel

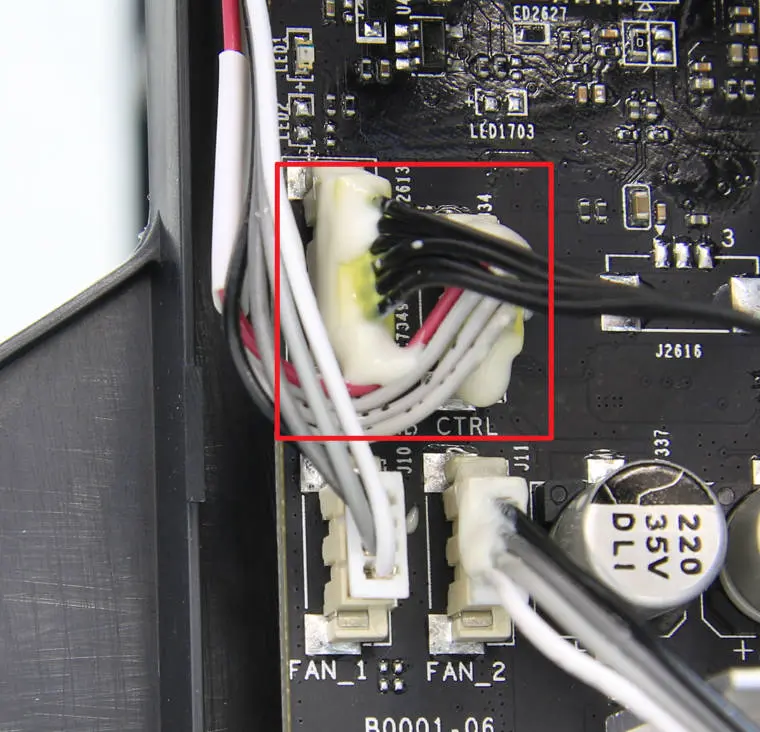

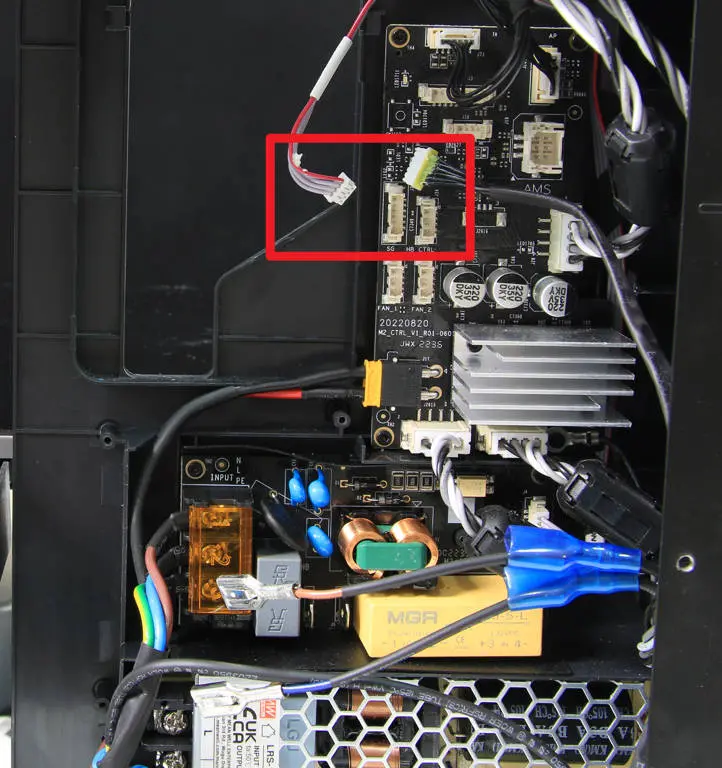

Det anbefales at fjerne eventuel overskydende silikonelim fra stikket. Brug pincet eller en hårtørrer til at opvarme, men undgå at bruge en varmepistol. Frakobl derefter varmepladens signalkabel.

Trin 10 - Fjern kabelfletsningen

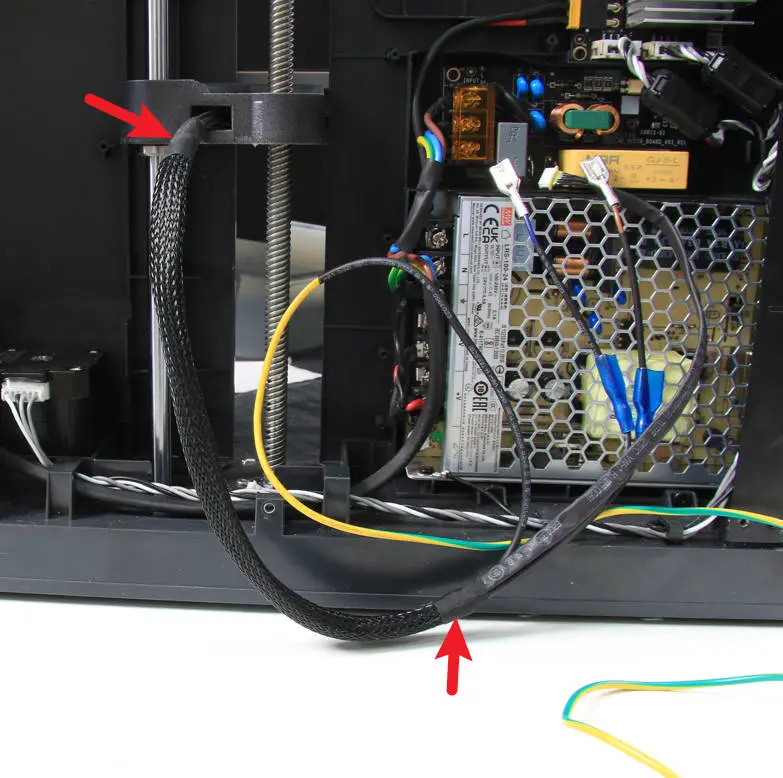

For at fjerne kabelfletsningen skal du forsigtigt rive tapen af i begge ender af fletsningen.

Trin 11 - Fjern holdepladen

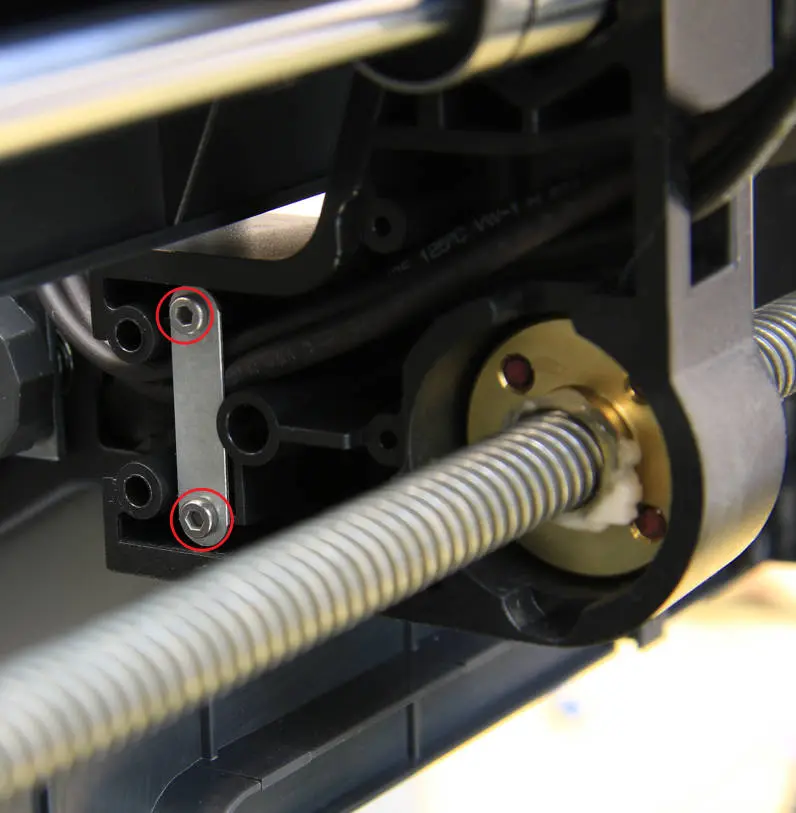

Skru de 2 skruer løs og fjern holdepladen.

Trin 12 - Fjern varmepladen

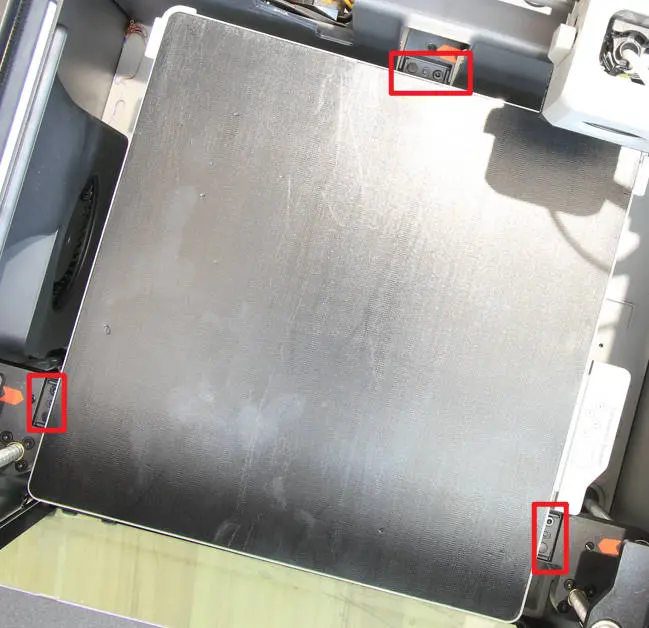

Brug H2.0 unbrakonøglen til forsigtigt at løsne de seks skruer, der holder varmepladen på plads, og løft den fri af Z-akseskyderne. Bemærk, at tre af skruehovedrne er dækket af klistermærker.

Nogle skruer har sorte klistermærker, som kan punkteres uden problemer.

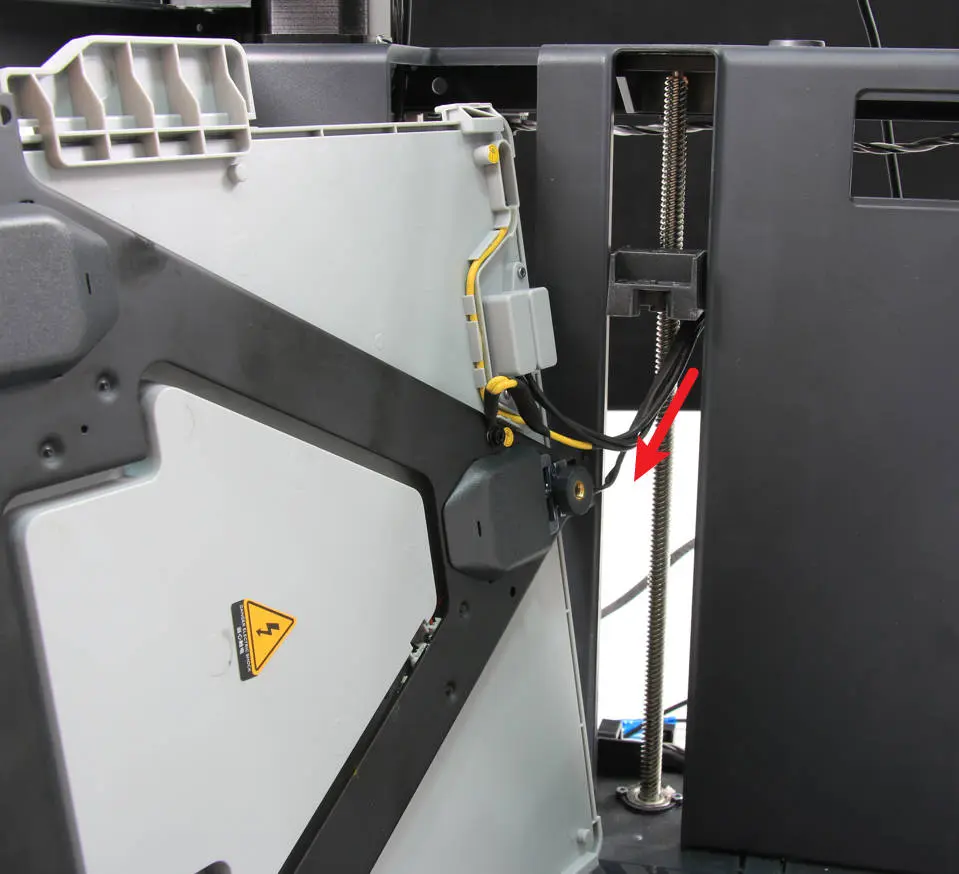

Læg derefter varmepladen på siden som vist på illustrationen nedenfor, og træk forsigtigt varmepladens kabler ud. Løft herefter varmepladen ud af printeren.

Trin 13 - Installer varmepladen

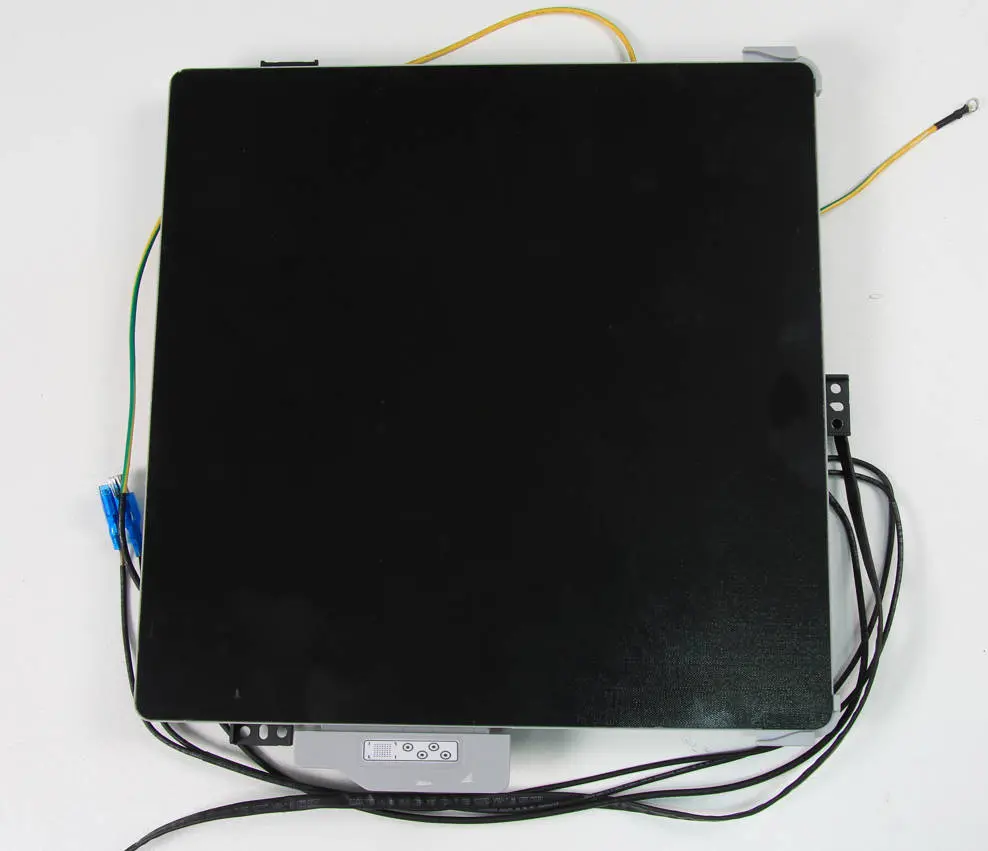

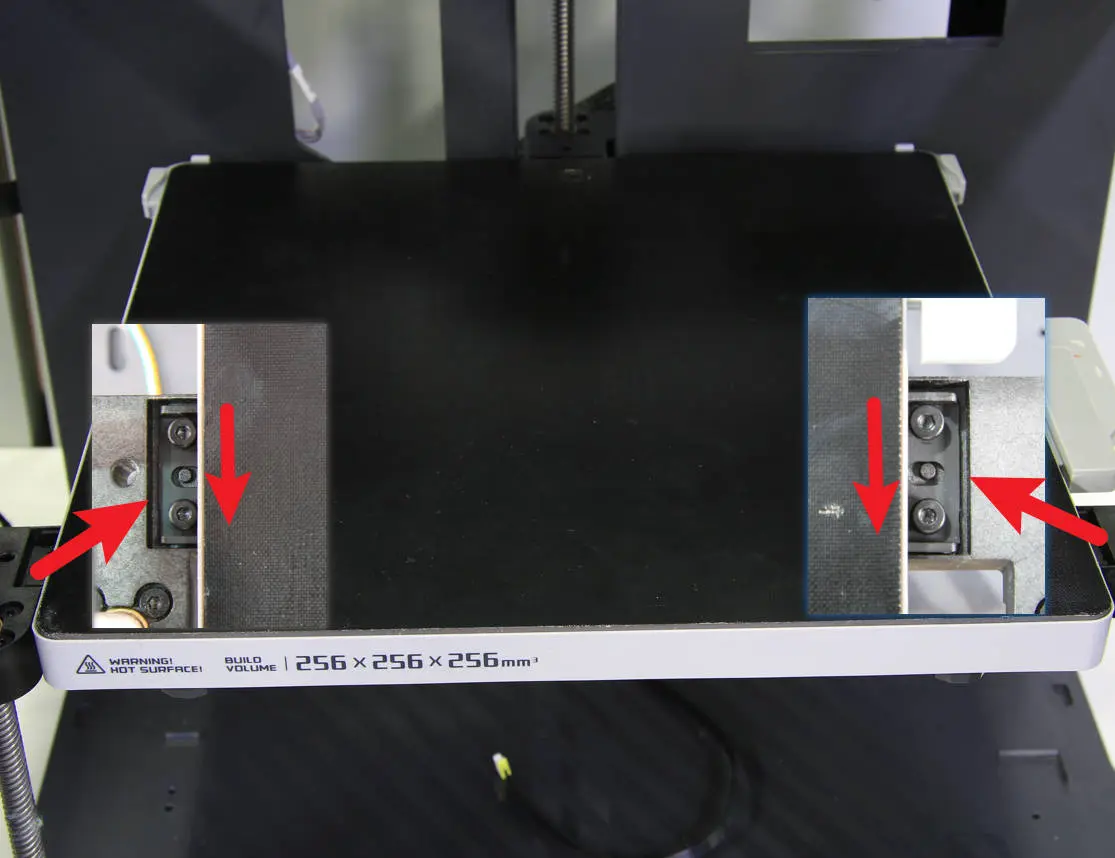

Til installation af Heatbed Unit V3 begynder du med at placere den på de 3 Z-akseskydere og derefter skubbe Heatbed Unit V3 så langt fremad som muligt. Når den er på plads, bruges unbrakonøglen til omhyggeligt at stramme de seks skruer.

Trin 14 - Før varmepladens kabler igennem og lås holdepladen

Læg derefter printeren på sin højre side. Før varmepladens kabler igennem kabelhullet på den bageste skyder. Sørg for korrekt kabelplacering og tryk dem ind i kabelsporet på den bageste skyder. Når kablerne er placeret korrekt, installeres kablernes holdeplade og fastgøres med to skruer.

Trin 15 - Installer kabelfletsningen

Sæt kabelfletsningen på kablerne og fastgør enderne med tape.

Trin 16 - Fastgør jordkablet

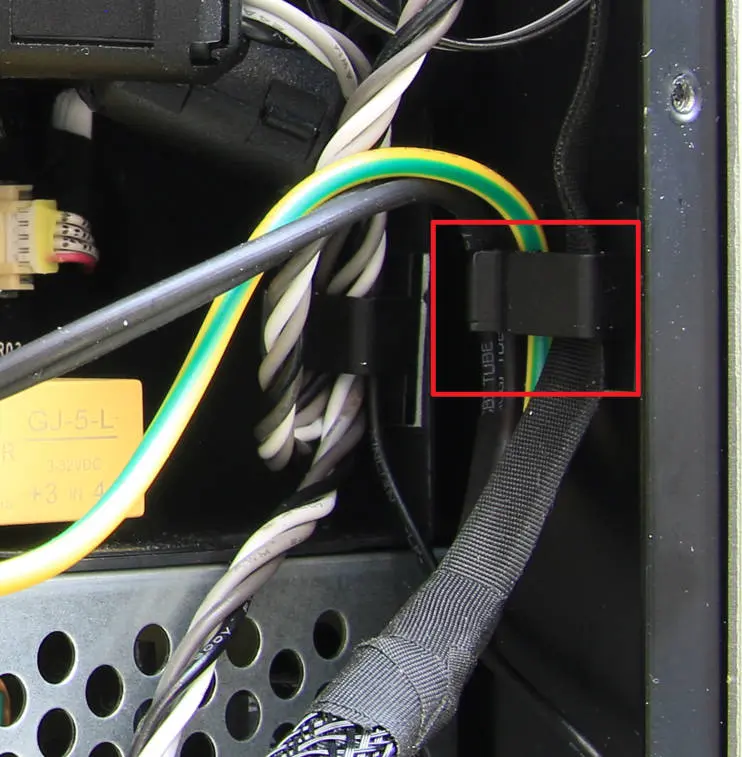

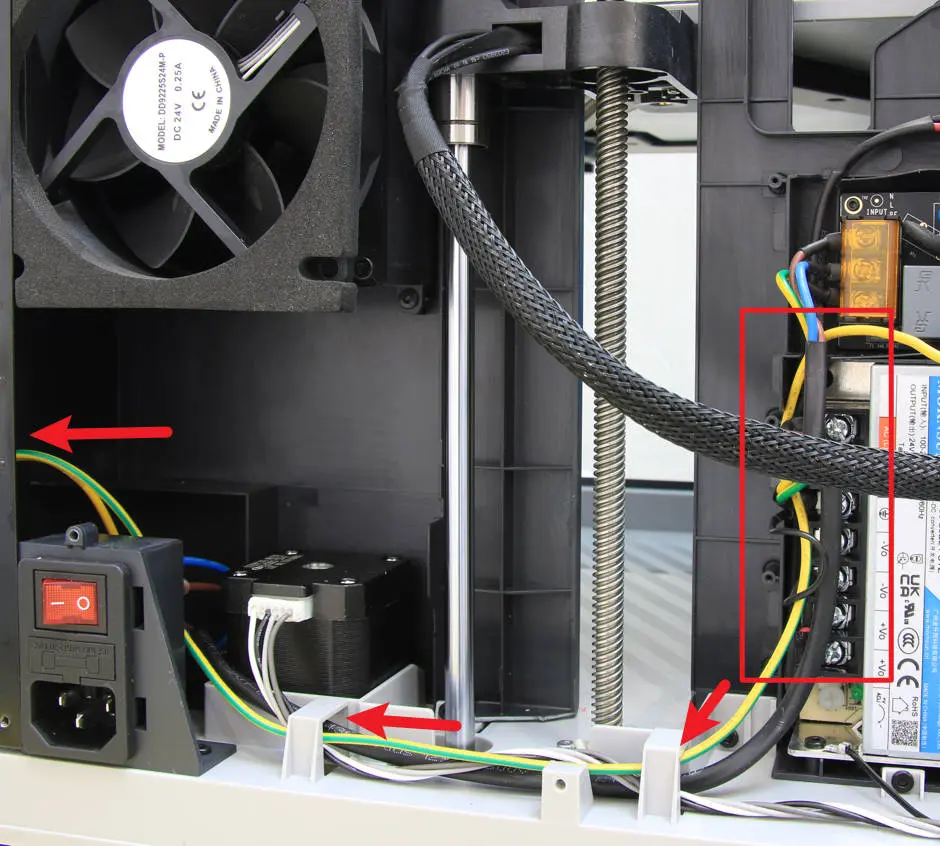

For at afslutte installationen skal du føre jordkablet igennem. Placér og fastgør derefter strømkablet og signalkablet i den medfølgende kabelklemme/holder. Fastgør til sidst jordkablet med den medfølgende skrue.

Trin 17 - Tilslut strømkablet

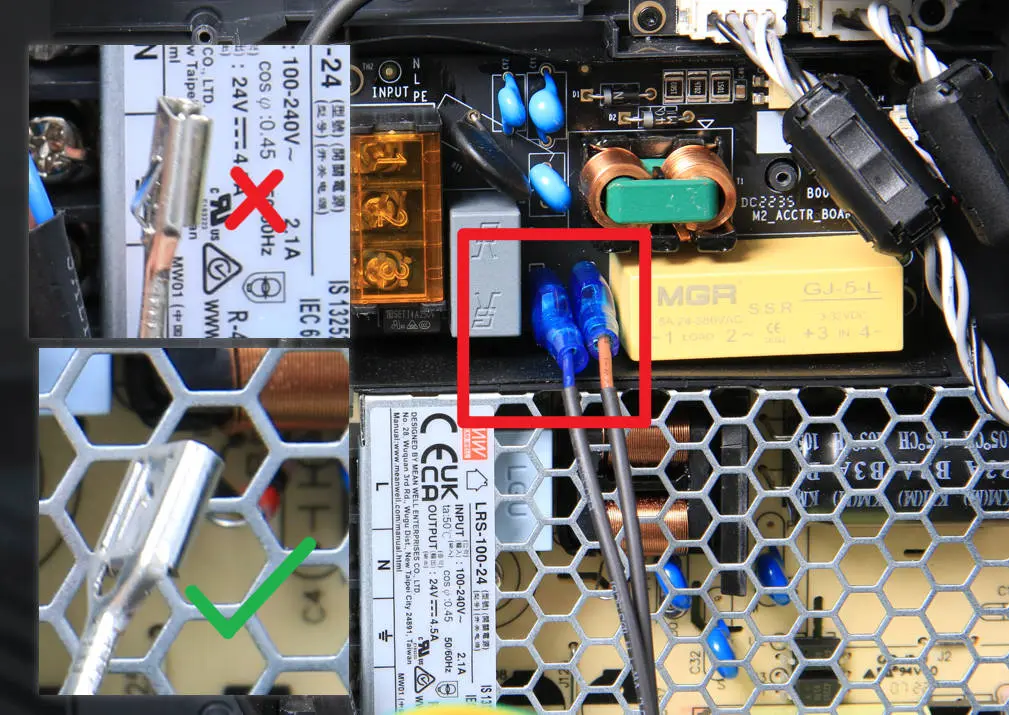

Kontroller strømkabelstikkenes tilstand. Tilslut derefter begge stik til AC-kortets stik. Installer til sidst den beskyttende hylse for at fuldføre processen.

Trin 18 - Tilslut signalkablet

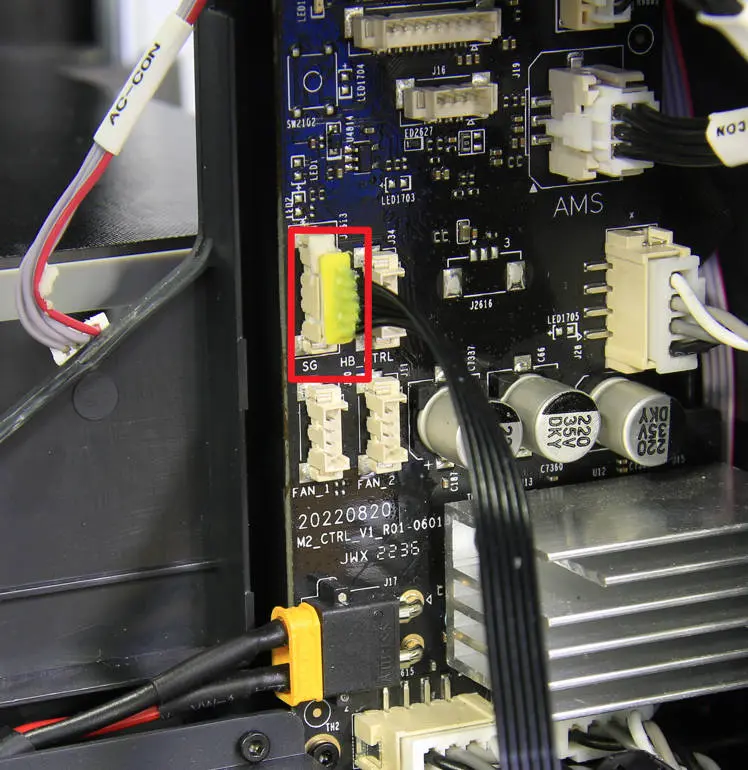

Tilslut varmepladens signalkabel til det tilsvarende stik på MC-kortet. Gentilslut MC-AC-forbindelseskablet, hvis det blev frakoblet under demonteringen. Påfør silikonelim på stikkene for ekstra stabilitet.

Trin 19 - Installer højre panel

Følg de positioner, der er angivet på billedet nedenfor, find de 11 skruers positioner til fastgørelse af højre panel, og stram skruerne i den angivne rækkefølge.

Bemærk: Skelne mellem de to typer skruer og sørg for, at de ikke forveksles.

Se denne side Udskiftning af højre panel for yderligere detaljer.

Trin 20 - Installer kabeldækslet

Vær forsigtig, når du monterer det nye kabeldæksel på printeren, så du undgår utilsigtet at klemme eller fange kabler og ledninger. Når dækslet er på plads, fastgøres det ved at stramme de 6 skruer. Sæt kabelskinnen tilbage på sin oprindelige plads og stram de 2 skruer.

Trin 21 - Installer affaldsrenden

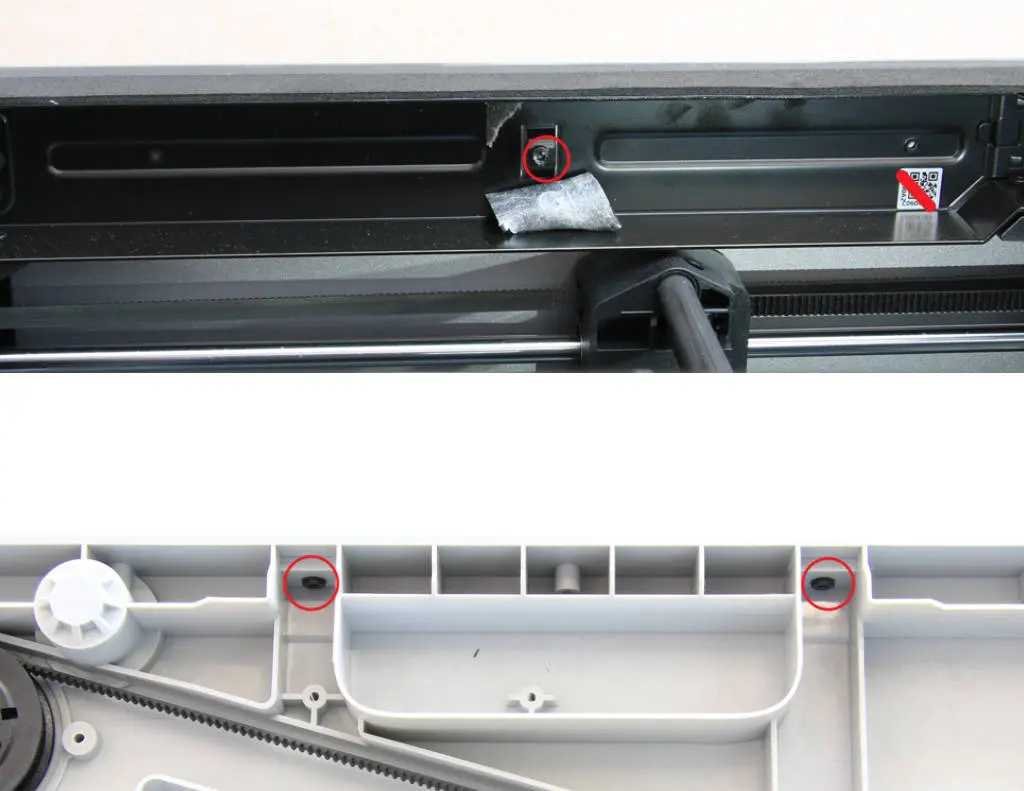

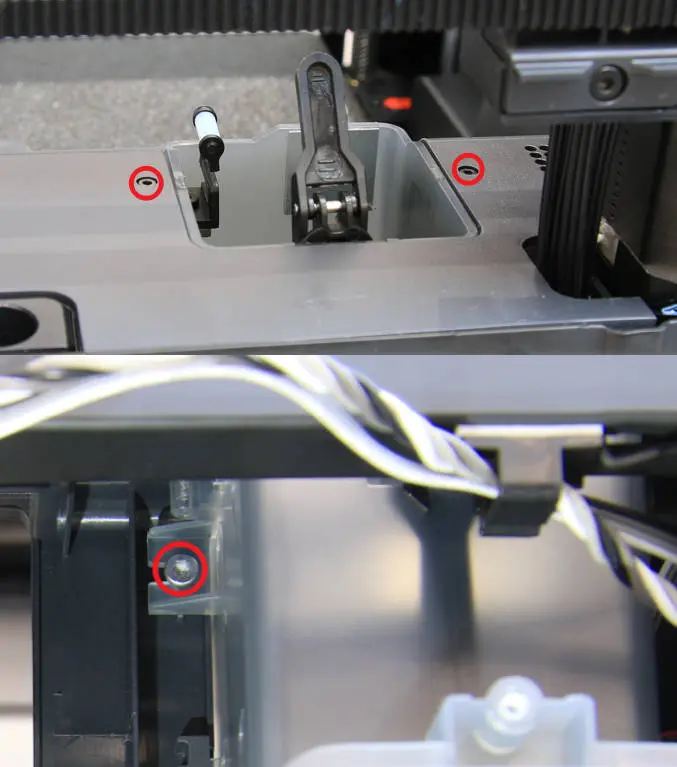

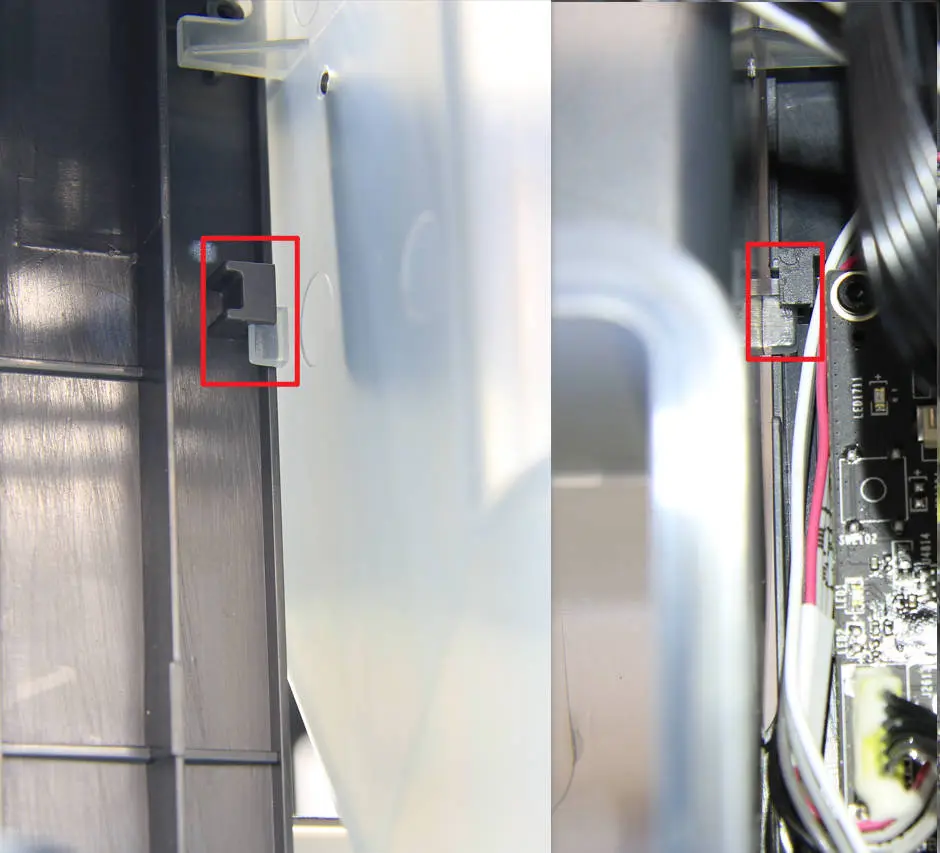

Installer affaldsrenden på printeren og vær opmærksom på begrænsningsskrallerne på begge sider af renden. Sørg for, at de er korrekt positionerede, og pas på ikke at klemme kablerne. Fastgør affaldsrenden oppefra med 2 sorte skruer og lås 1 sølvskrue fast på venstre side.

Trin 22 - Installer bagdækslet

Før PTFE-røret igennem rørholderne. Installer derefter beltespænderporten på højre side først, efterfulgt af venstre side, for at fuldføre installationen af bagdækslet.

Trin 23 - Installer 10+4 skruerne

Installer de 10 + 4 skruer som vist på billedet.

Sådan verificerer du, at det er lykkedes

Tilslut strømkablet og tænd for strømmen.

Udfør en enhedsselvtest i henhold til instruktionerne nedenfor. Hvis der ikke opstår fejl, var udskiftningen vellykket.

Hvis du støder på problemer, skal du gennemgå dine trin og kontrollere alle forbindelser. Prøv igen. Hvis problemerne fortsætter, skal du kontakte serviceteamet for yderligere hjælp.
