Homing af Z-aksen fejlede - Heatbed og affaldsrende interfererer

Fænomen:

Vi har identificeret et problem med X1-printeren: heatbedets justering er forkert, hvilket kan føre til interferens med affaldsrenden bag på printeren. Dette problem kan opstå under forsendelse eller hvis nogle af skruerne ikke er tilstrukket tilstrukkeligt.

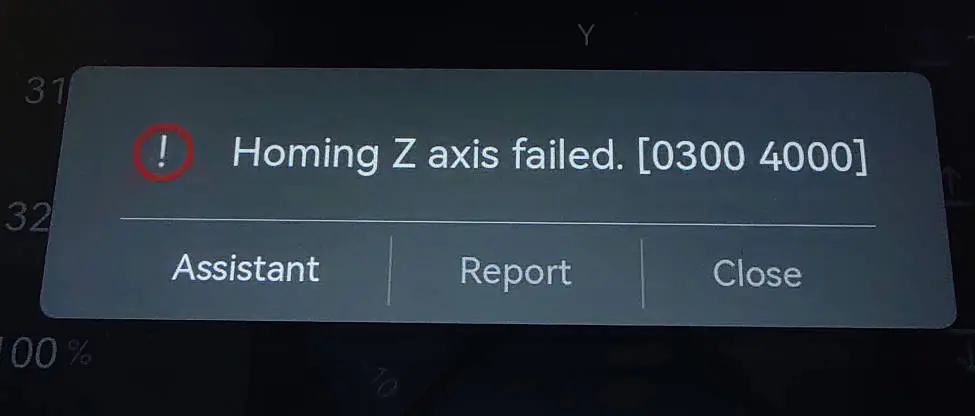

Når printeren forsøger at homing, rører bagsiden af heatbed affaldsrenden, hvilket resulterer i fejlen "Homing Z axis failed [0300 4000]".

For at løse dette problem er det vigtigt at sikre, at der er mindst 2 mm mellemrum mellem heatbed og affaldsrenden. På grund af forsendelse eller løse skruer kan heatbed have forsykket sig fra sin oprindelige position. Under kalibreringsprocessen, når heatbed bevæger sig opad, rammer det affaldsrenden, sætter fast og kan ikke gennemføre kalibrerings- eller homing-proceduren.

1. Brugeren står konsekvent over for fejlen "Homing Z axis failed".

(Bemærk: Tryk på "Assistent" og følg den viste vejledning for at fejlsøge problemet. Vejledningen kan hjælpe dig med at identificere årsagen til fejlen.)

2. Der er synlig interferens mellem heatbed og affaldsrenden.

Løsning:

Nulstil heatbedets position.

Trin 1 - Sluk printeren

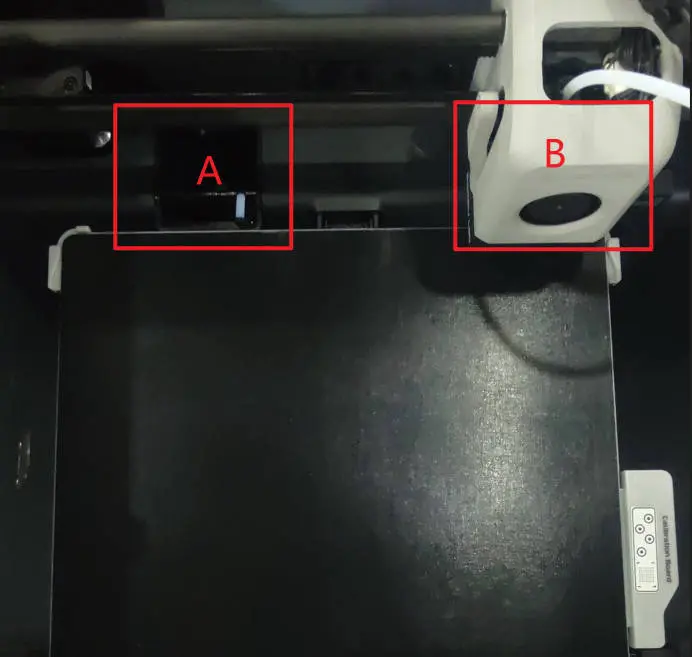

Sluk printeren og flyt manuelt toolheadet hen mod affaldsrenden (A) eller til højre side (B) for at forhindre utilsigtet kontakt mellem heatbed og dysen.

Trin 2 - Løsn skruer

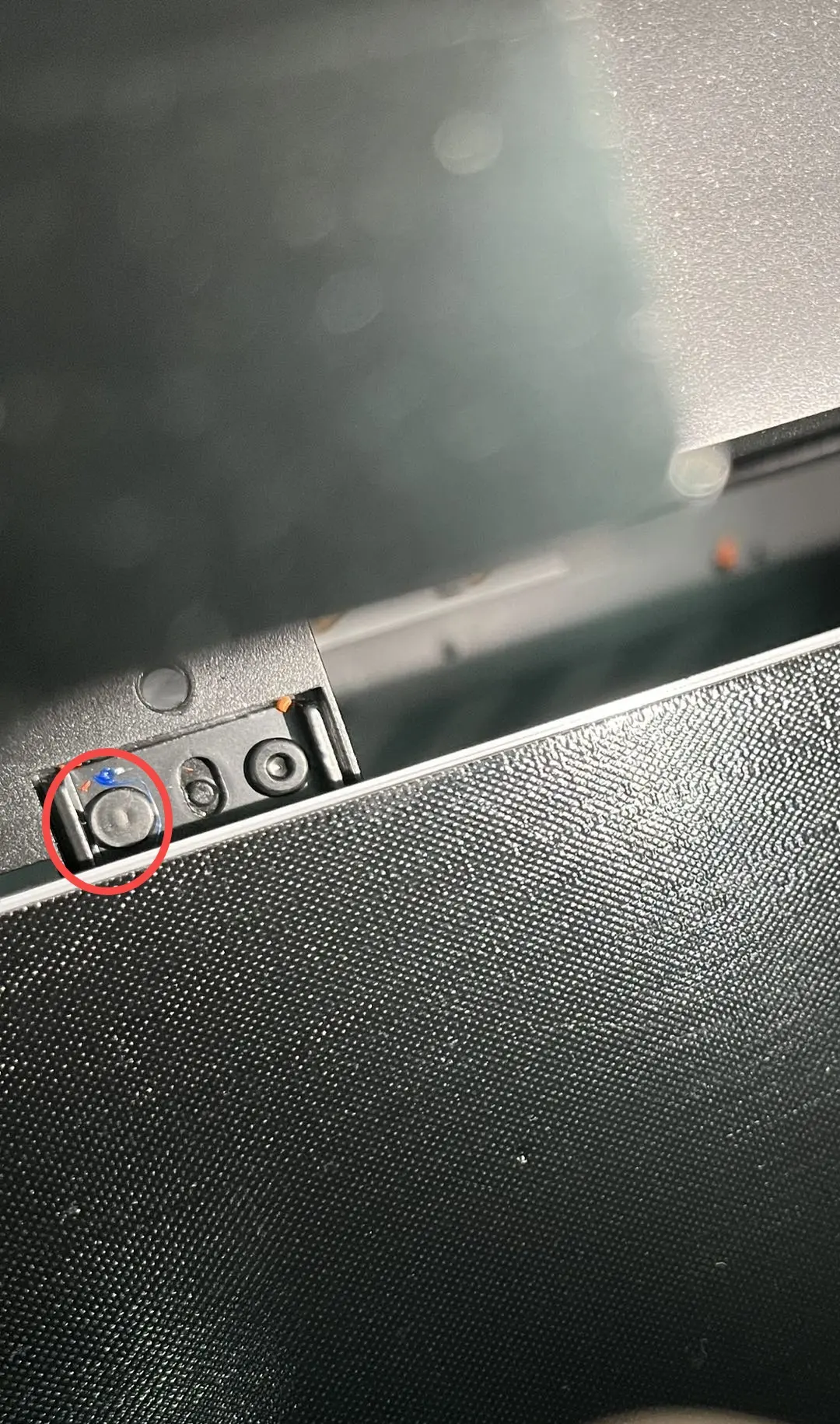

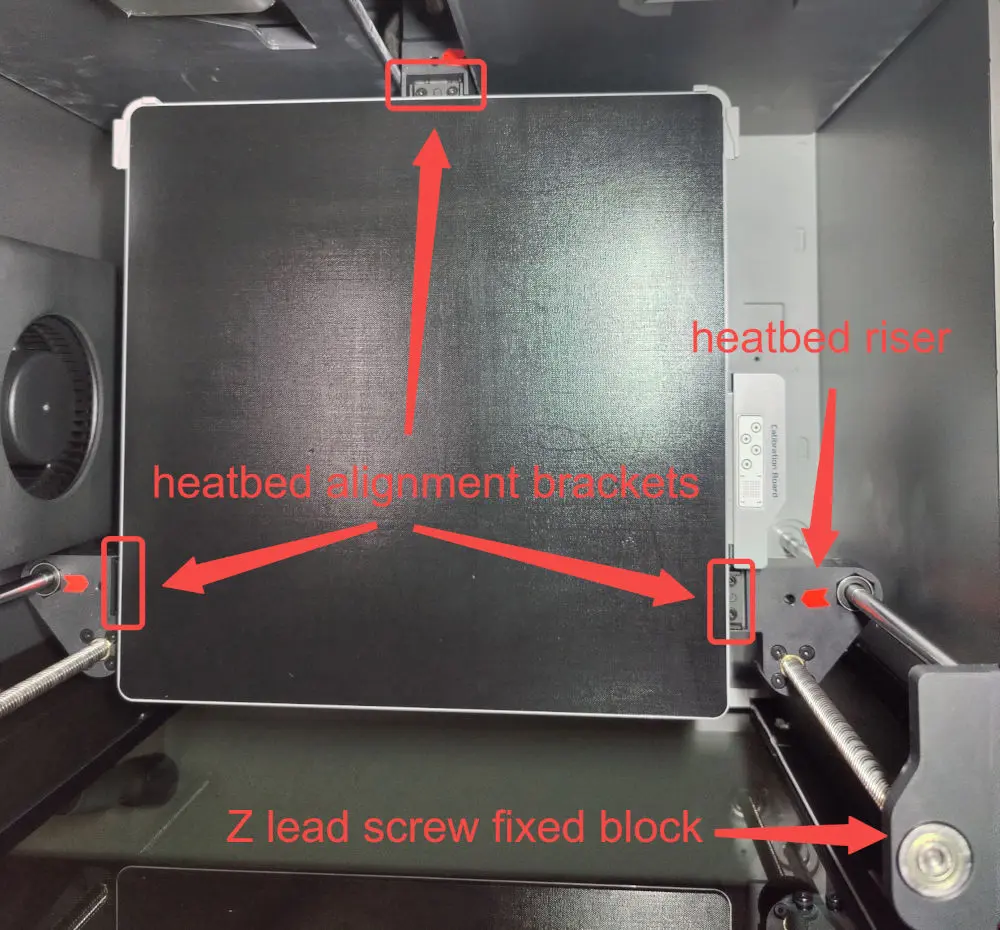

Løsn de 6 skruer, der holder de 3 justeringsstøtte-bræketter til heatbed. Det er ikke nødvendigt at fjerne skruerne fuldstændigt, de skal blot løses.

Trin 3 - Træk heatbed hen mod frontdøren

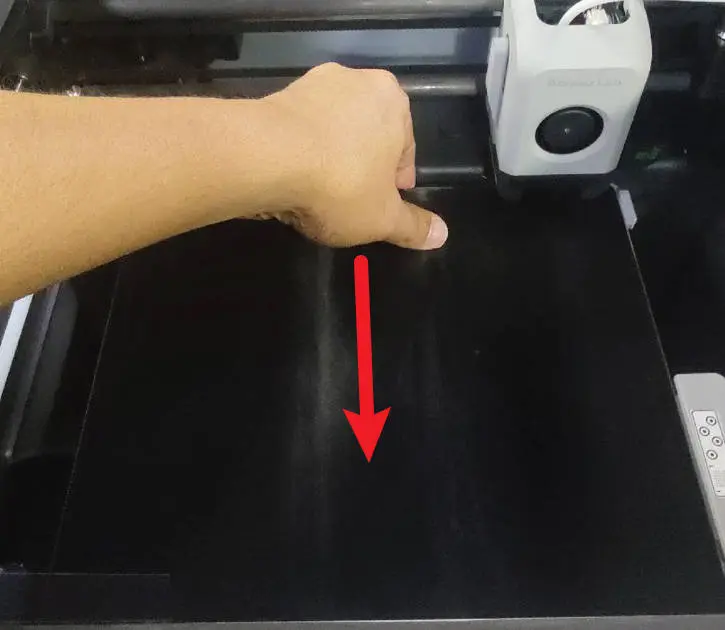

Træk forsigtigt heatbed frem mod fronten, væk fra affaldsrenden. Brug kun let kraft, da det kun bevæger sig et par millimeter. Denne handling justerer beddet korrekt og øger afstanden mellem bagsiden af beddet og affaldsrenden.

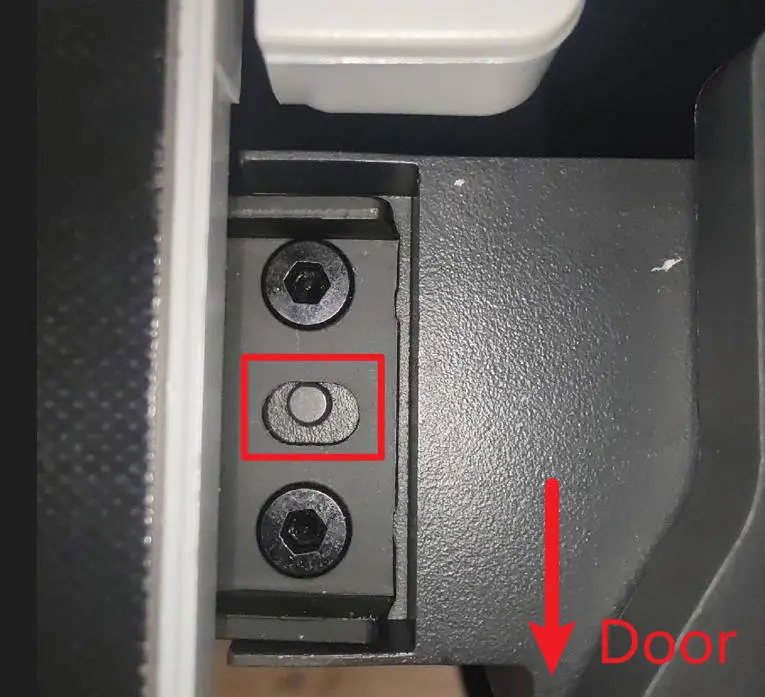

Mens du forsigtigt trækker heatbed mod fronten, skal du kontrollere, at venstre og højre justeringsstifter er i kontakt med bagkanten af heatbedets støttebræket-oval (se billedet).

Trin 4 - Stram skruerne igen

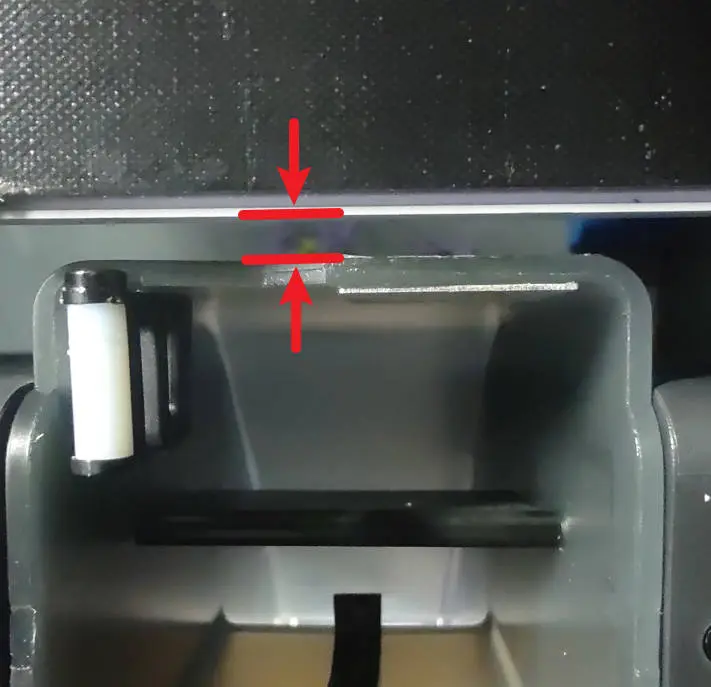

Mens du holder heatbed trukket mod fronten, skal du kontrollere, at der er mellemrum mellem heatbed og affaldsrenden, og at de ikke rører hinanden. Stram de 6 skruer og bekræft, at mellemrummet stadig er til stede, og at justeringsstifterne er korrekt justeret. Hvis ikke, gentages processen ved at løsne de 6 skruer og gå tilbage til trin 3.

Trin 5 - Kalibrering

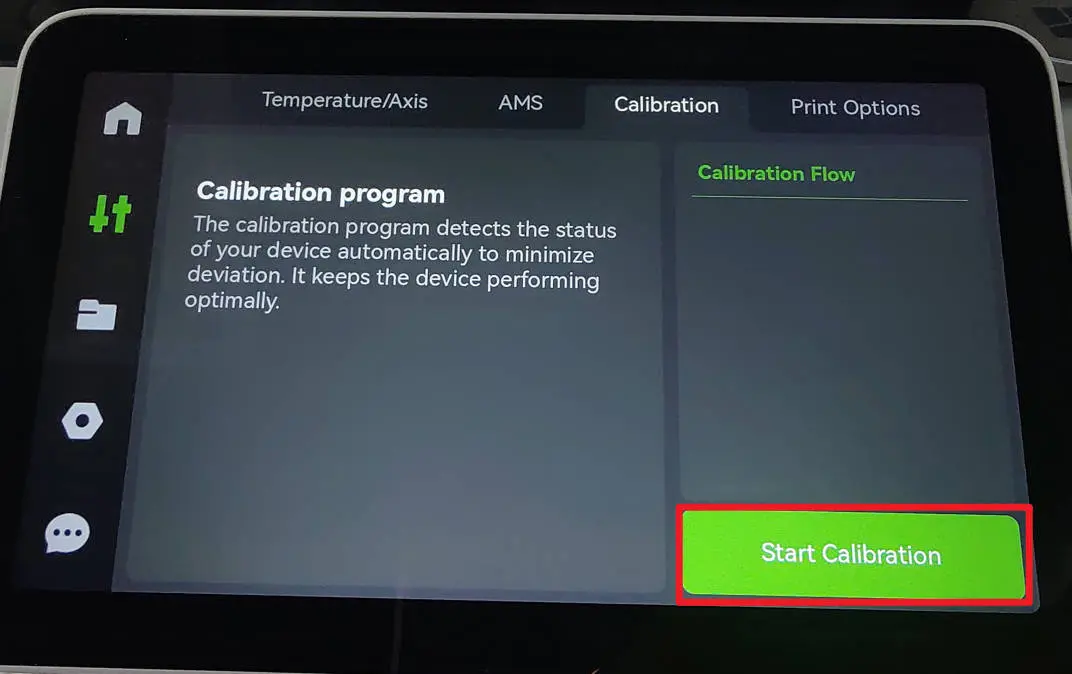

Tænd printeren og gennemfør kalibreringsprocessen.
