Udskiftning af AC board til P1-serien

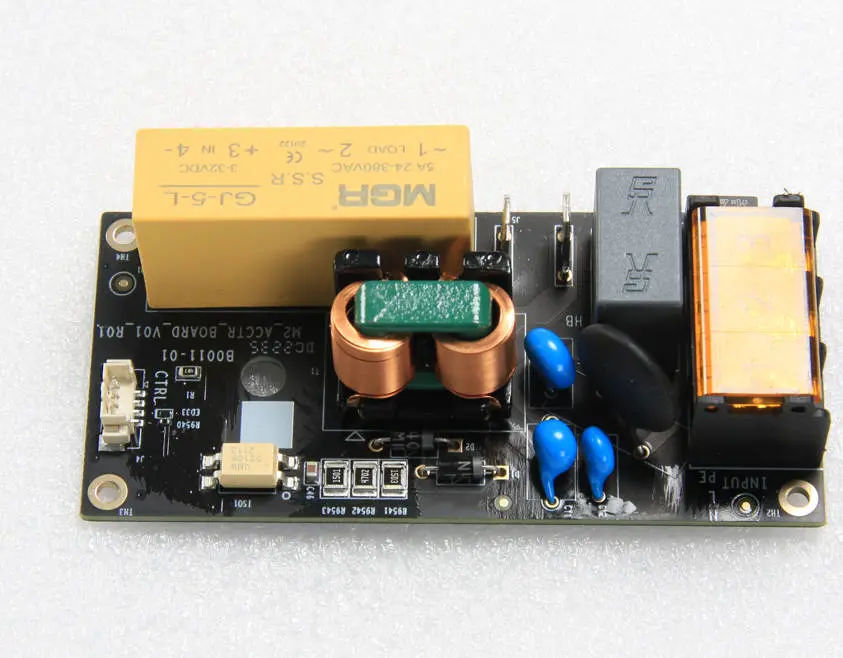

Hvad er et AC board?

Dette AC board er et printkort, der leverer AC-stroem til varmepladen i X1-seriens V3-version eller P1-seriens varmeplade.

Vaerktoej

• H2.0/H1.5 unbrakonoegle
• Stjerneskruetraekker

Forberedelse

Tag stroemkablet ud

Afmontering

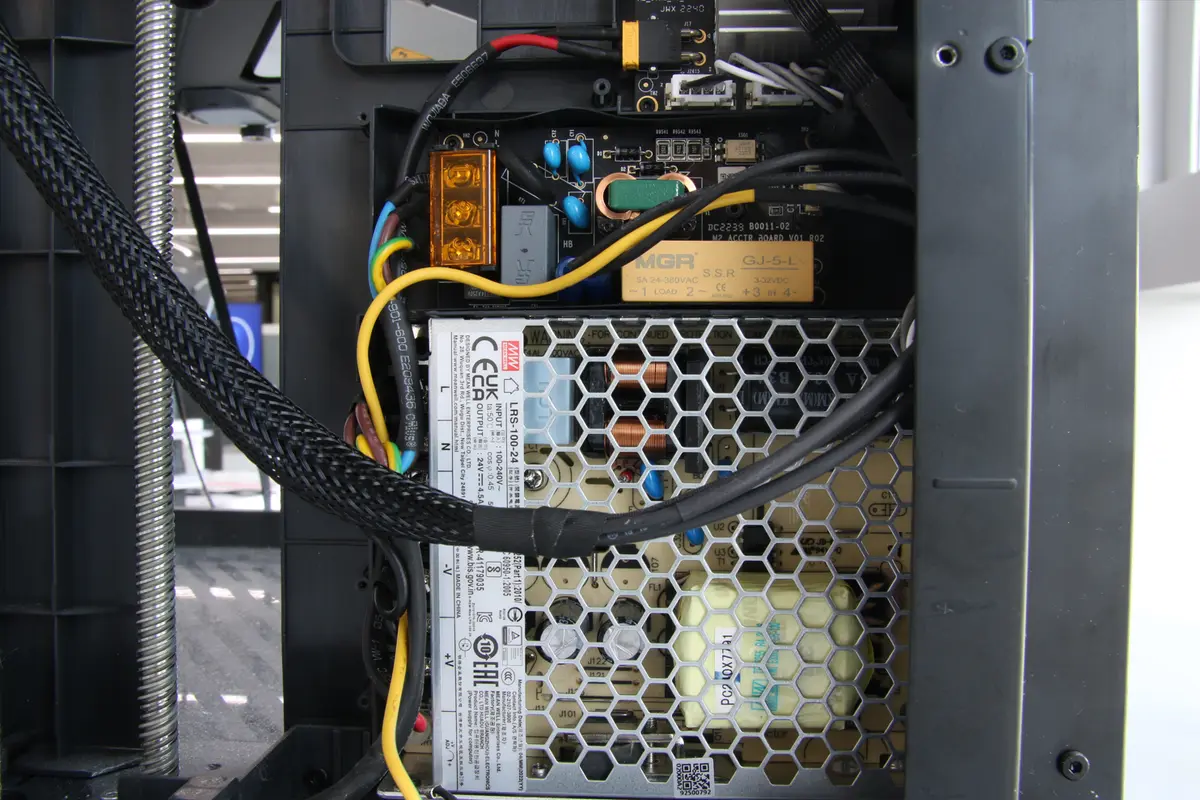

Trin 1 - Fjern bagpanelet, den overskydende kabelkanal og kabeldaekslet

Se det relevante indhold under Kabeldaeksel for at fjerne bagpanelet, den overskydende kabelkanal og kabeldaekslet.

Trin 2 - Frakobl varmepladens stroemkabel

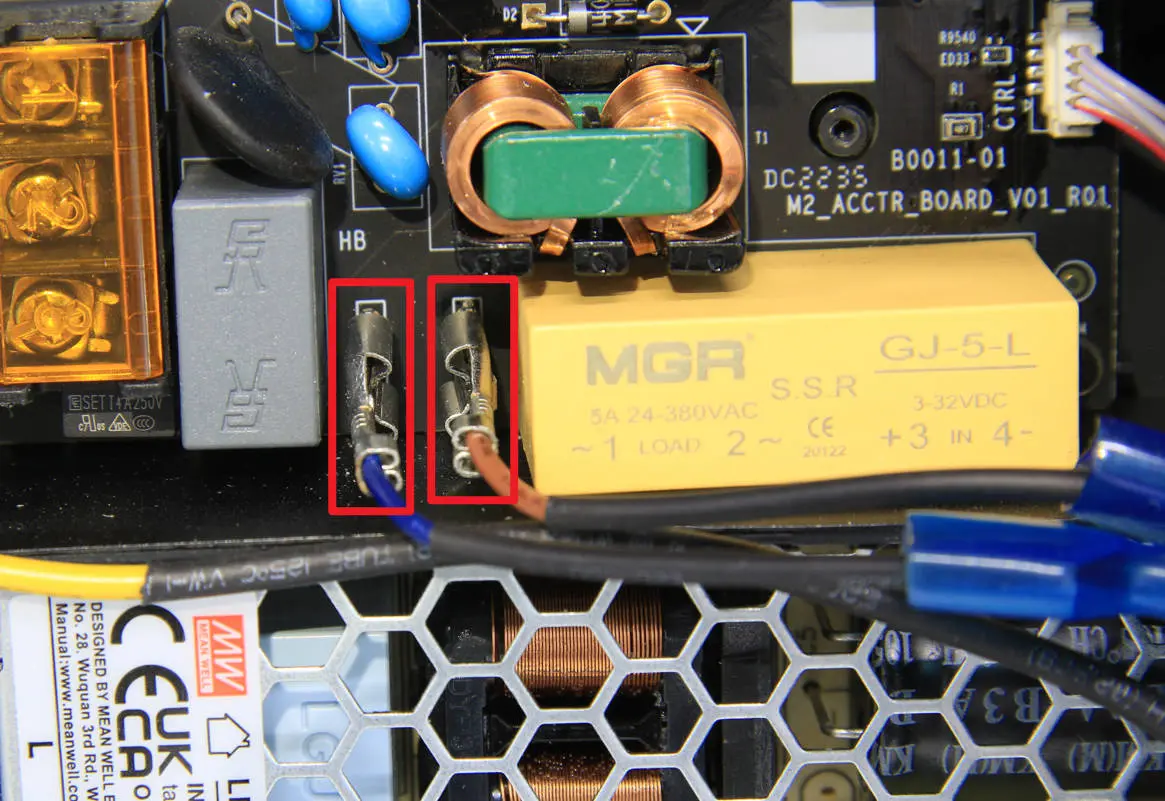

Fjern gummimufferne, brug en pincet til at hjaelpe med at aabne laasene, og traek varmepladens 2 stroemkabler ud.

Trin 3 - Frakobl AC boardets stroemkabel

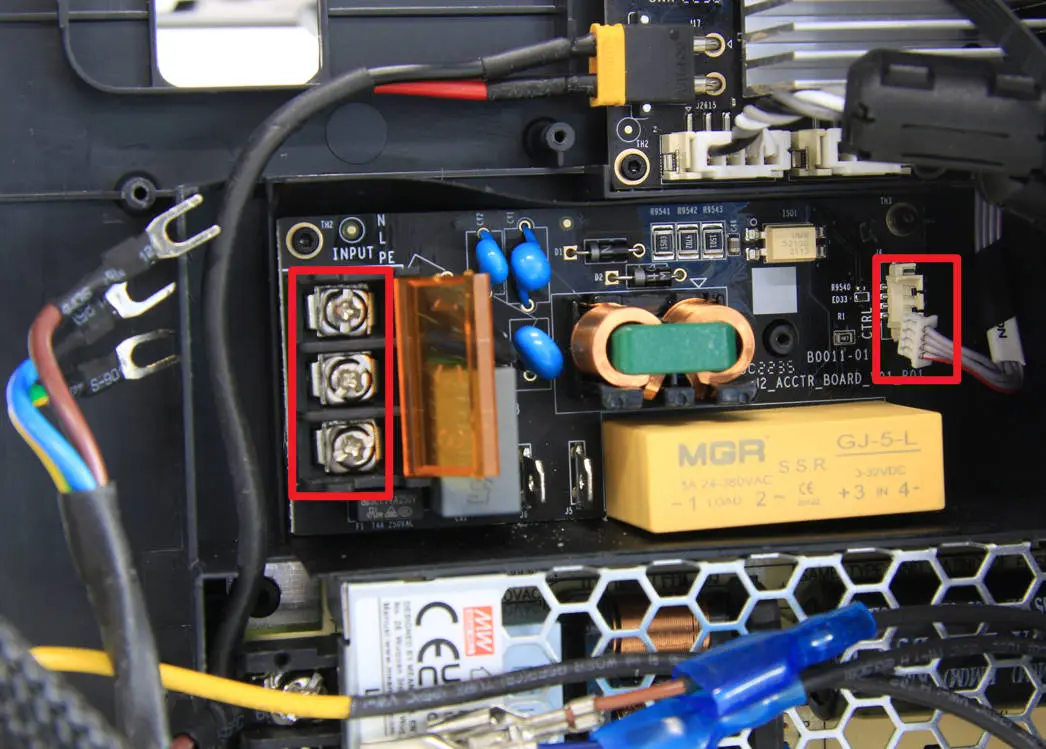

Aabn beskyttelsesdaekslet, loesn 3 skruer med en stjerneskruetraekker, traek stroemkablerne ud, og frakobl derefter AC-MC-kablet.

Trin 4 - Fjern AC boardet

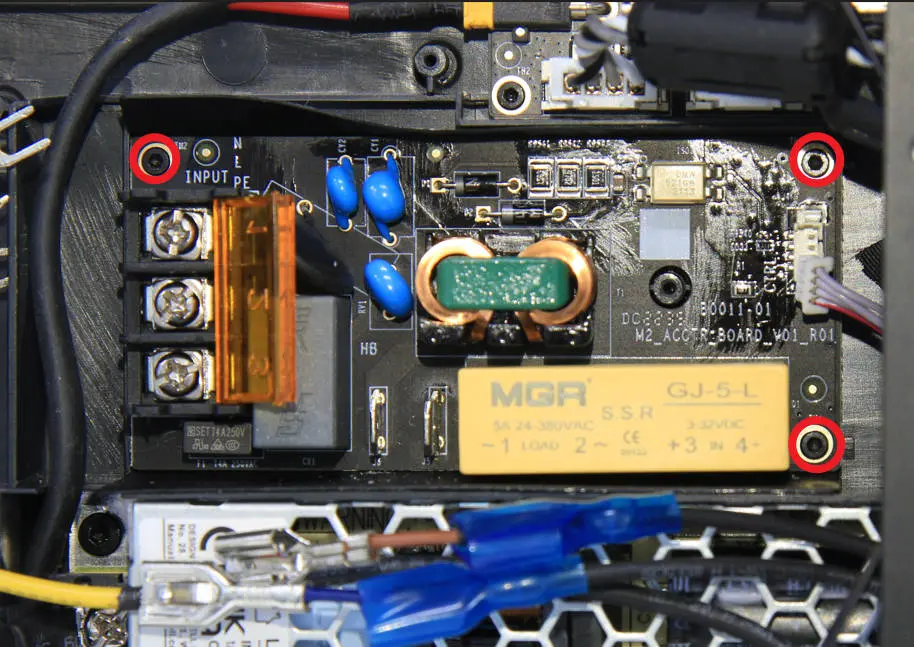

Fjern 3 skruer med en H1.5 unbrakonoegle, og tag derefter AC boardet af.

Montering

Trin 1 - Monter AC boardet

Monter AC boardet paa den indre plade, og spaend 3 skruer.

Trin 2 - Tilslut AC boardets stroemkabel

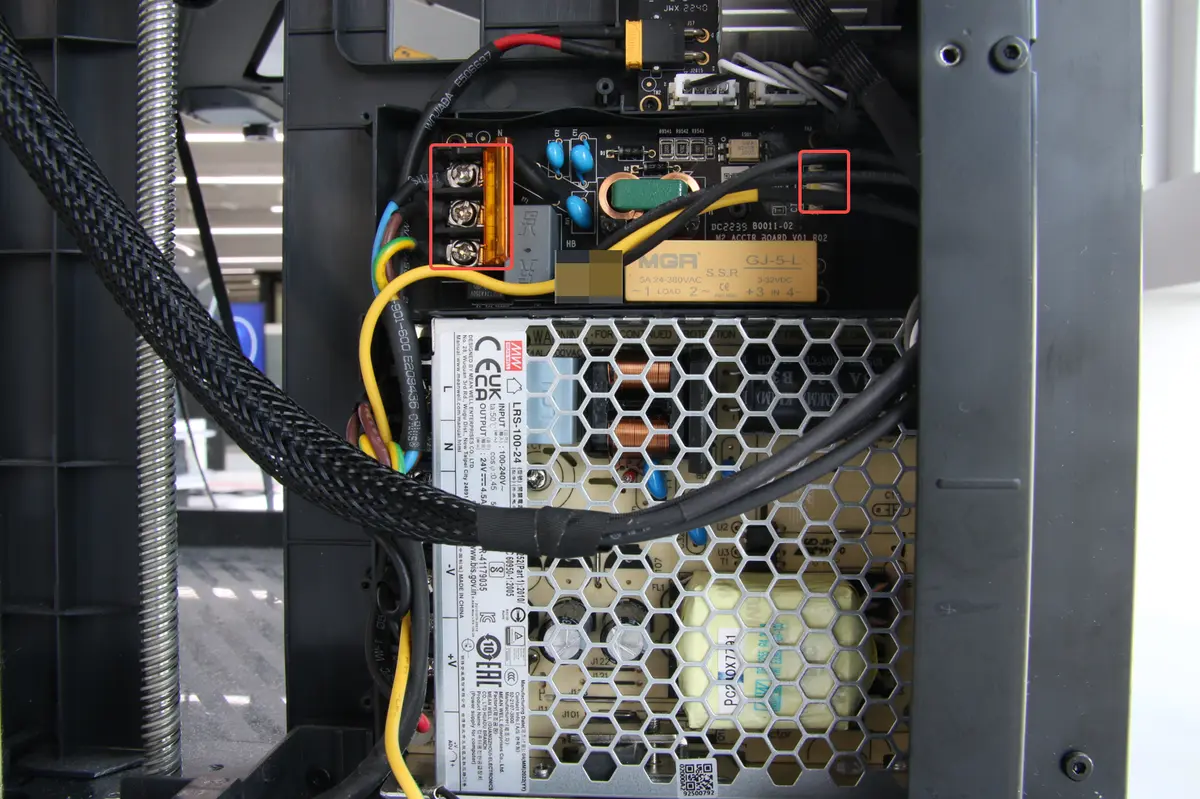

Tilslut de 3 kabler til indgangsterminalerne, spaend skruerne, luk beskyttelsesdaekslet, og tilslut derefter AC-MC-forbindelseskablet.

Trin 3 - Tilslut varmepladens stroemkabler

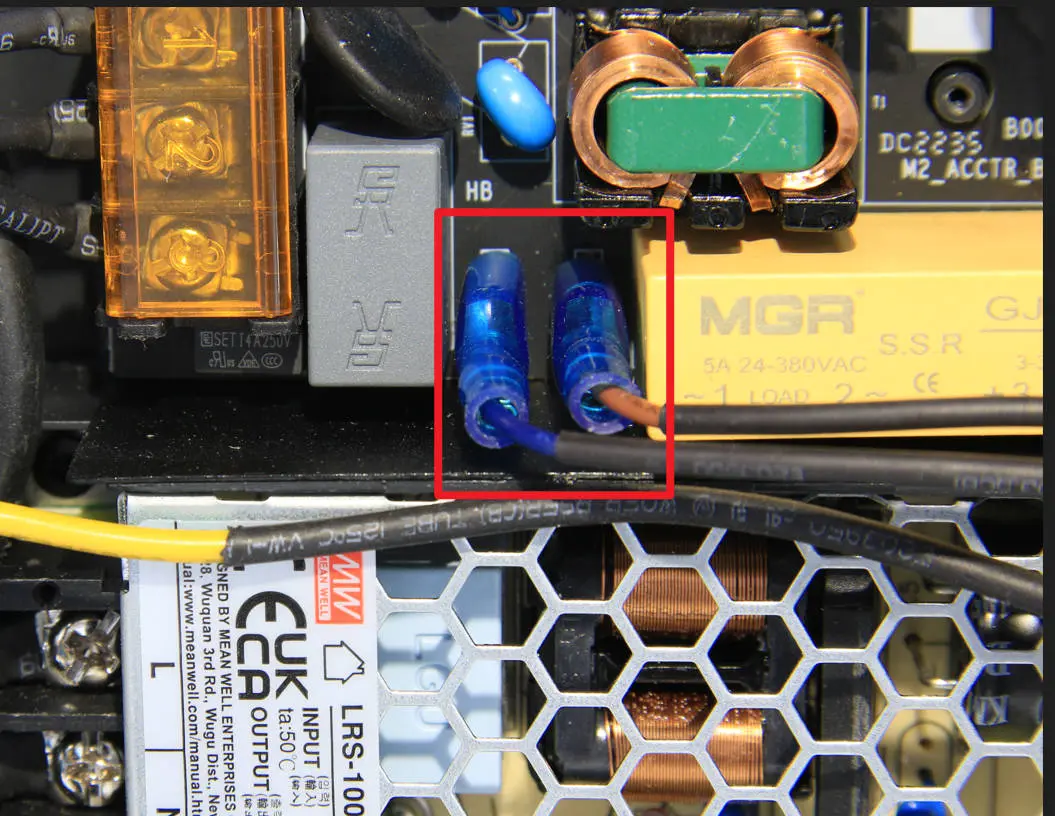

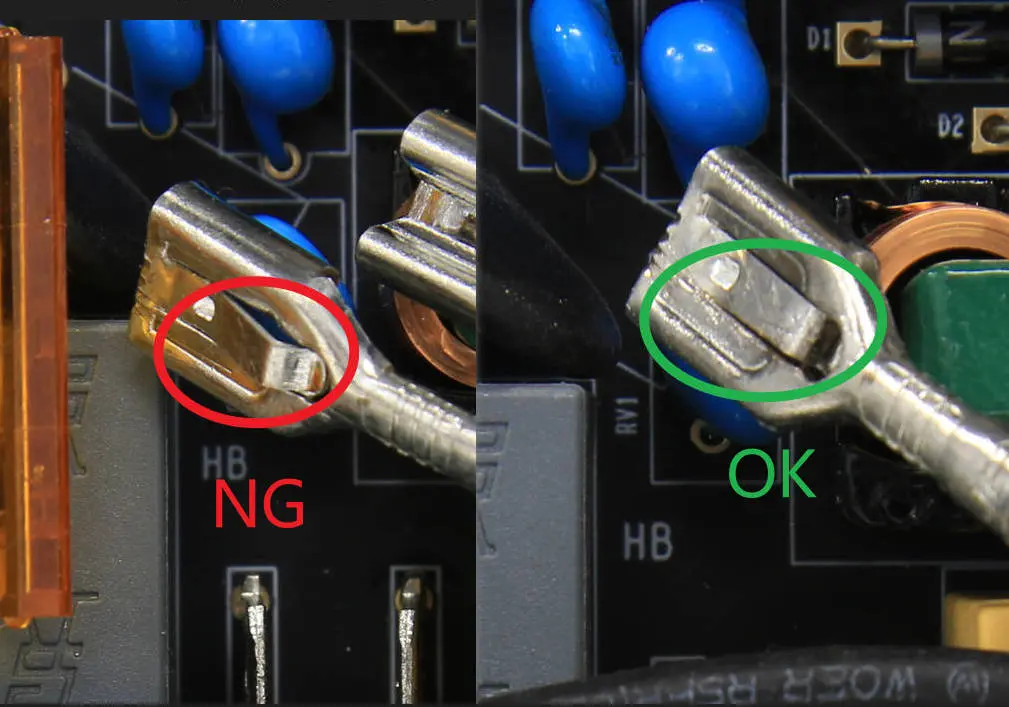

Tjek varmepladens stroemkabelstik, og hvis der er problemer, skal de udbedres foerst. Saet derefter kablet i AC boardets tilsvarende stik, og monter gummimuffen.

Trin 4 - Saml printeren

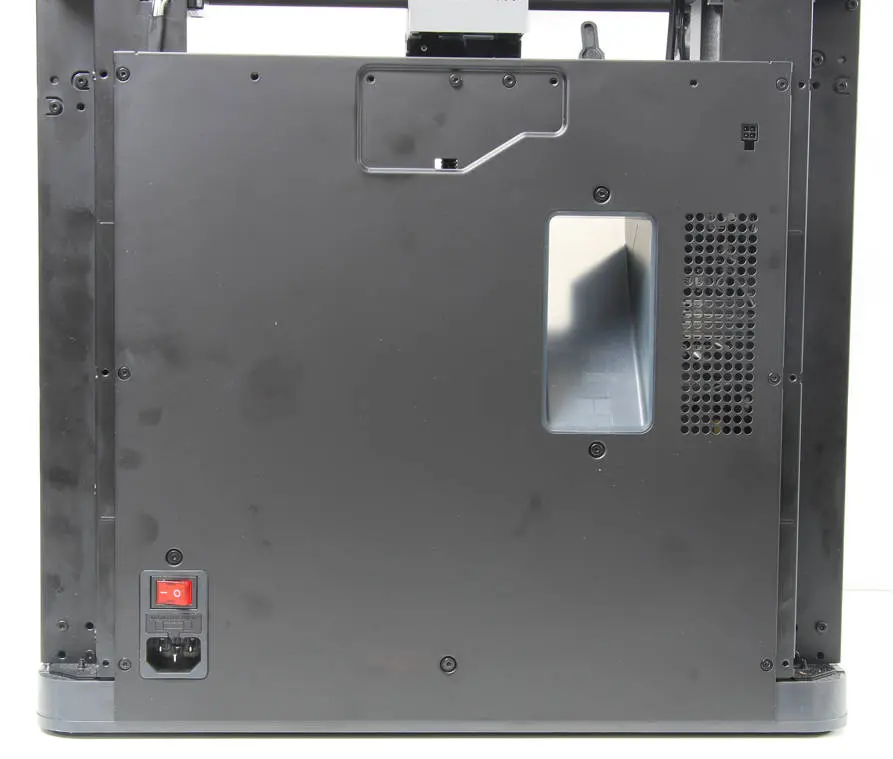

Naar kablerne er arrangeret, skal du se det relevante indhold under Kabeldaeksel for at montere kabeldaekslet, den overskydende kabelkanal og bagpladen i den raekkefoelge.

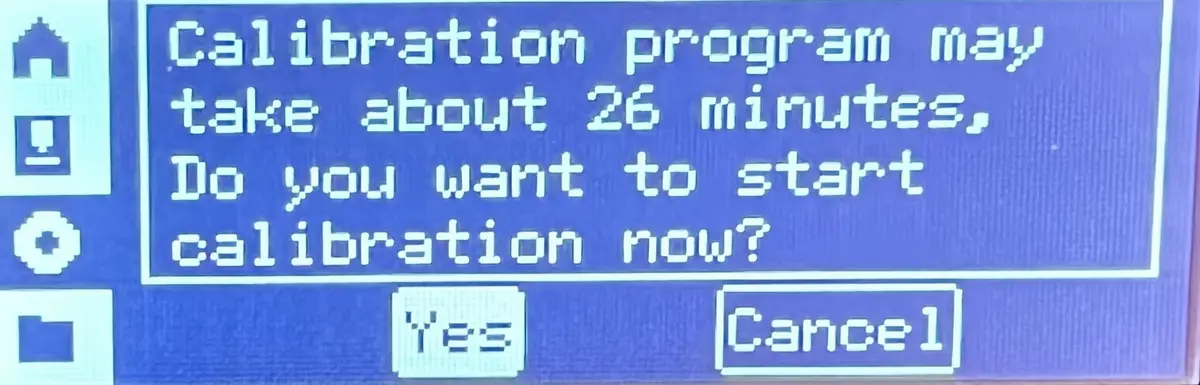

Saadan verificerer du

Tilslut printerens stroemkabel, taend printeren, og koer enhedens kalibreringsproces. Hvis kalibreringen lykkes, er handlingen gennemfoert.
