Udskiftning af varmesengen på P2S

Varmesengen

Varmesengen på en printer er en platform installeret inde i printerkammeret. Den bevæger sig op og ned langs Z-aksen og opvarmes til en indstillet temperatur. Indstilling af den rette varmesengstemperatur kan effektivt forbedre adhæsionen mellem modellen og printpladen og hjælpe med at forebygge bugtning.

Hvornår bruges denne guide

1. Varmesengen er beskadiget.
2. Bambu Labs tekniske support har konkluderet, at varmesengen skal udskiftes.

Nødvendige værktøjer og materialer

1. Varmesengen * 1
2. BT3x8 skrue * 7 - til fastgørelse af varmesengen
3. STW3,5x6 skrue * 1 - til fastgørelse af jordledningen
4. BT2x5 skruer * 4 - til fastgørelse af kabelklemmen

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og kobl strømforsyningen fra, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være meget omhyggelig med ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Dysen kan desuden være meget varm, så rør aldrig ved den med bar hud.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Fjernelse af varmesengen

Trin 1: Fjern bagpanelet

Se denne wiki for at fjerne bagpanelet: Udskift bagpanelet.

Trin 2: Fjern venstre sidepanel

Se denne wiki for at fjerne venstre sidepanel: Udskift venstre sidepanel.

Trin 3: Fjern rensningsskinnen

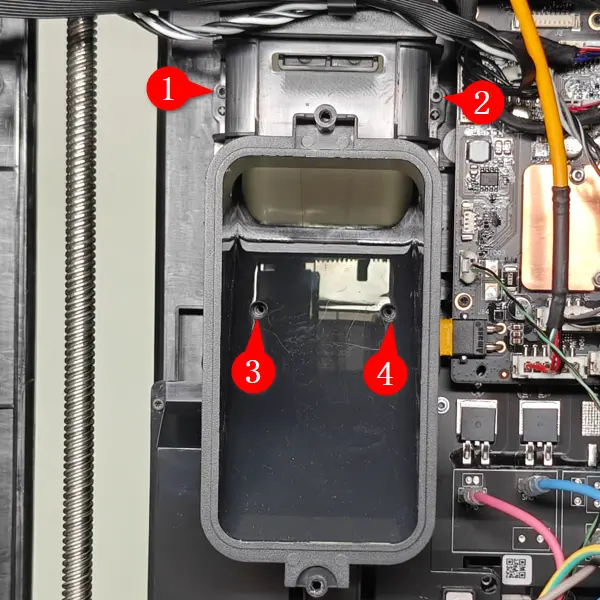

Brug en H1,5 unbrakonøgle til at fjerne de fire skruer, der fastgør rensningsskinnen, og fjern den derefter fra printeren.

Trin 4: Fjern varmesengen

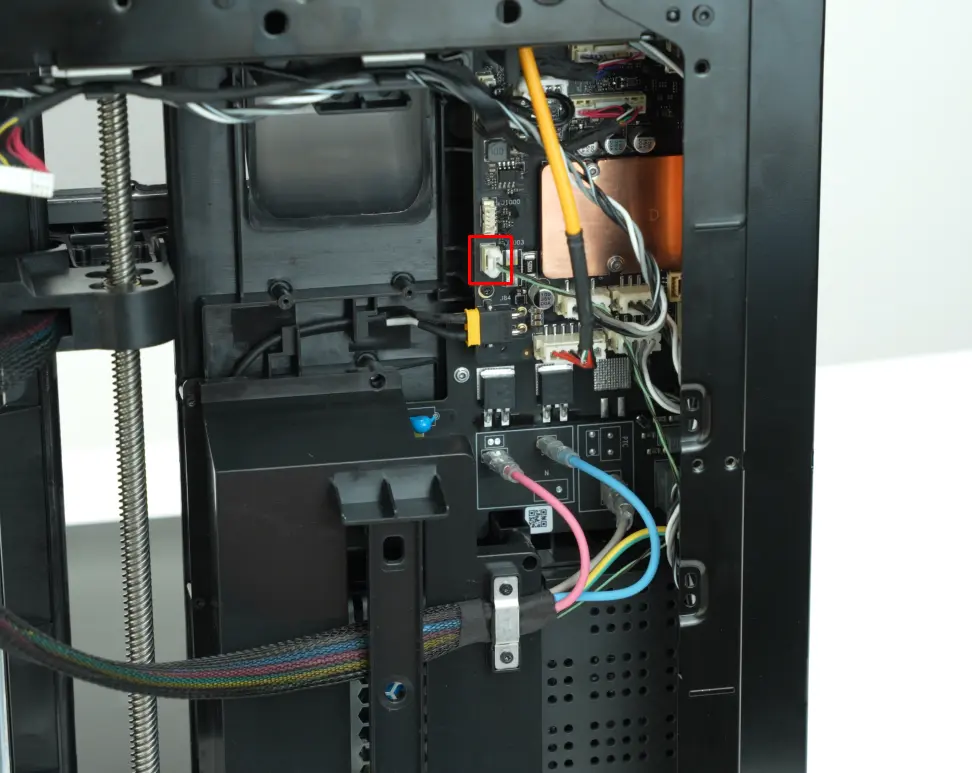

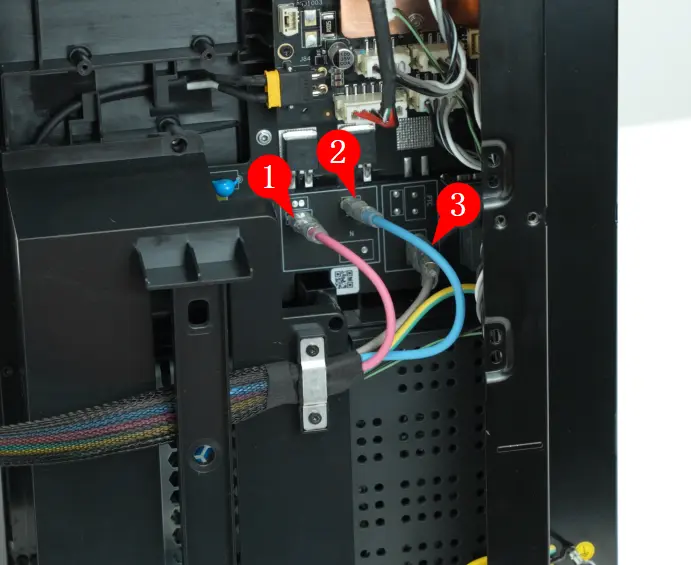

1. Afbryd først varmesengens temperaturkabel fra MC-kortet. Afbryd derefter de tre varmesengskabelkabler fra AC-kortet. Tryk på låseklemmen på stikforbindelsen for at låse op, og træk derefter kablerne ud.

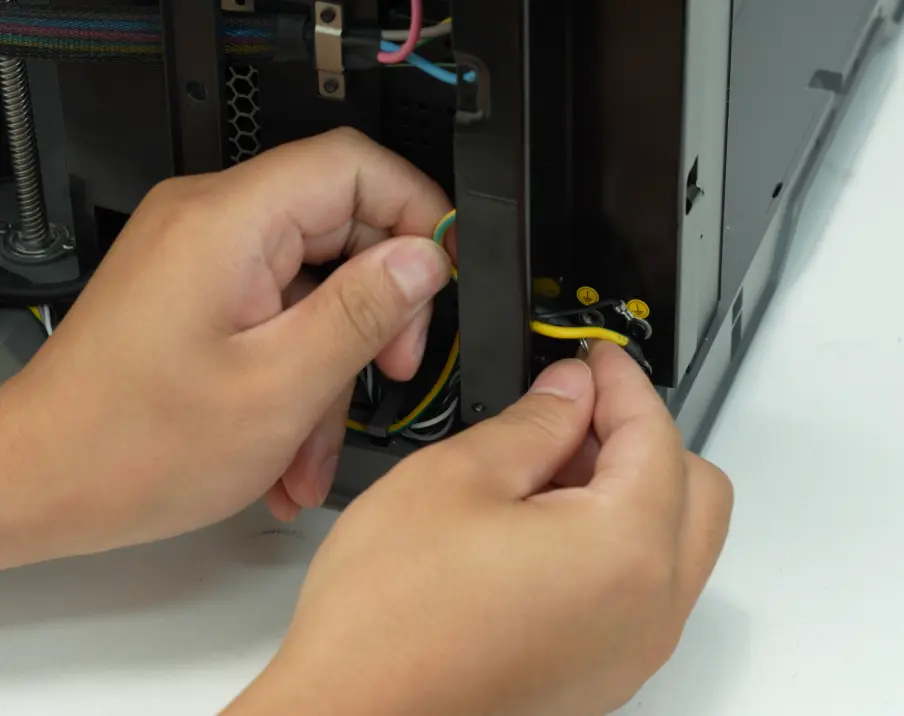

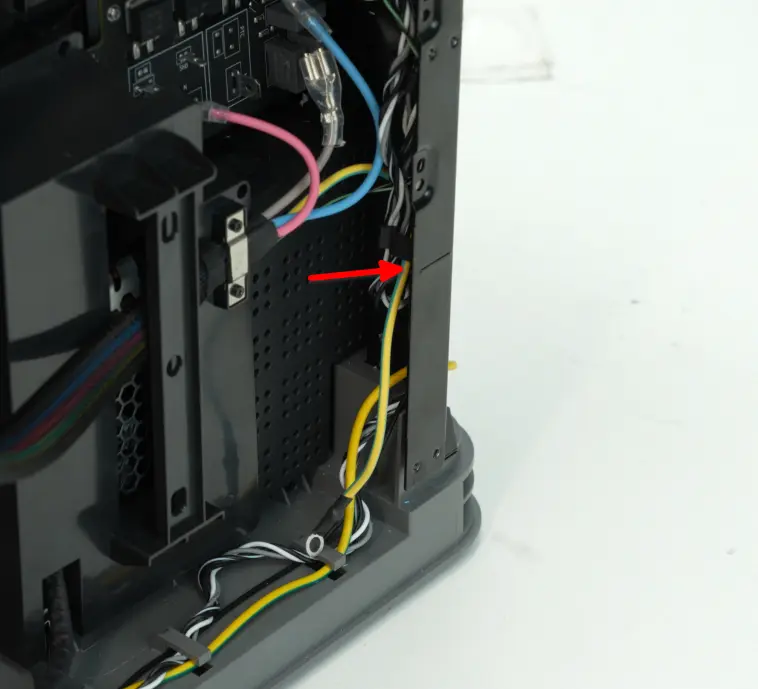

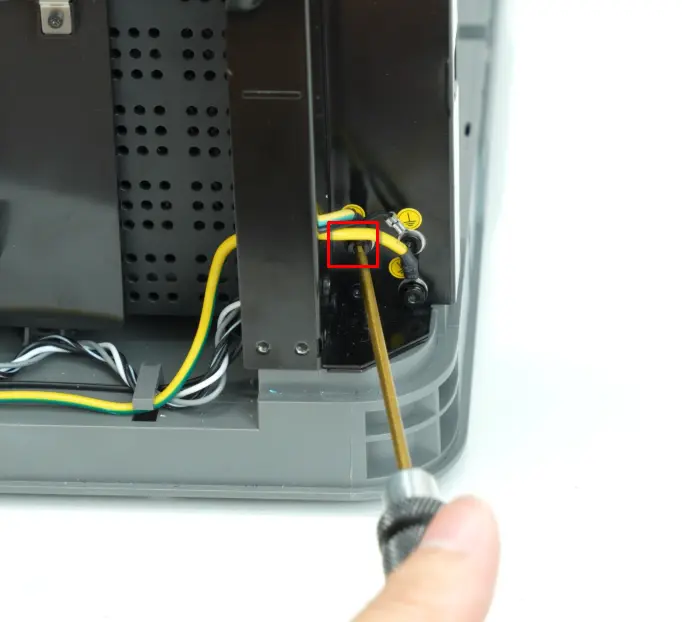

2. Brug en H2,0 unbrakonøgle til at fjerne jordledningens fastgørelsesskrue (STW3,5x6), og løsn derefter jordledningen fra rammen og kabelklemmen.

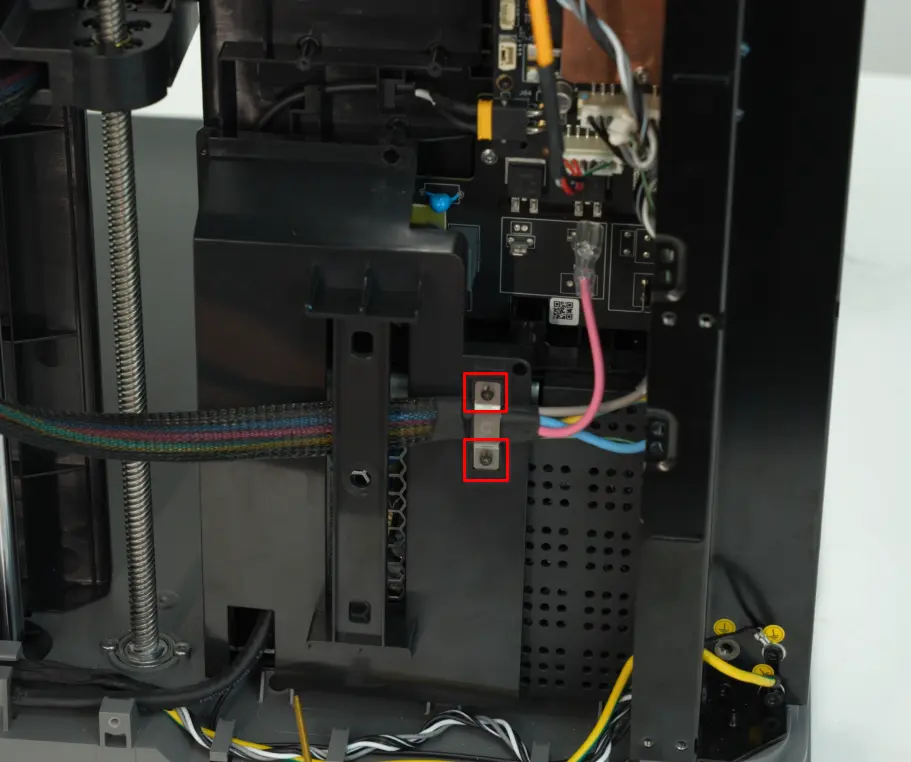

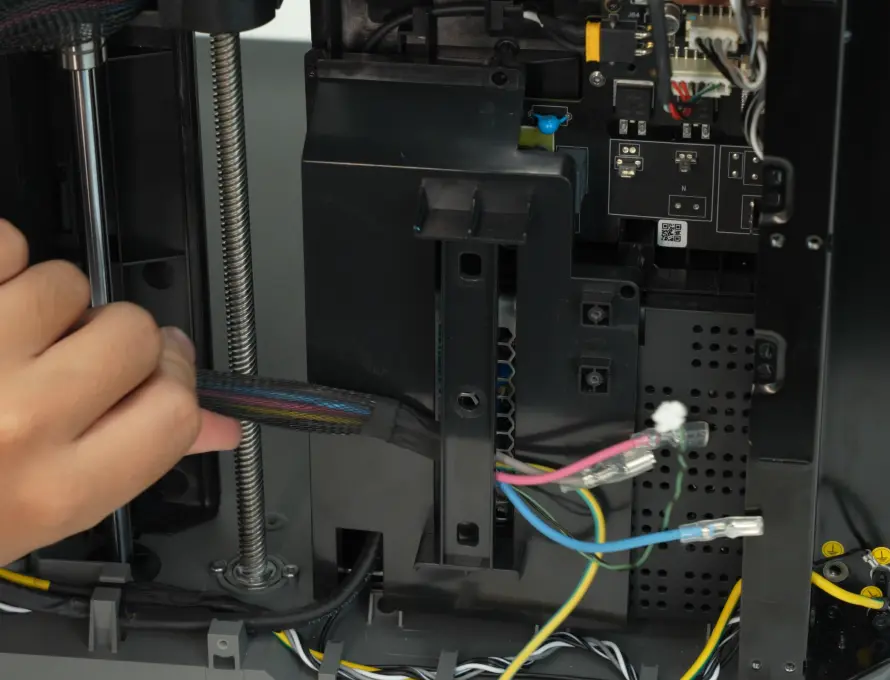

3. Brug en H1,5 unbrakonøgle til at fjerne de to kabelklemmeskruer (BT2x5) på strømdækslet og fjern kabelklemmen. Før derefter varmesengskablet igennem kabelbøsningen på strømforsyningsbeskyttelsesdækslet.

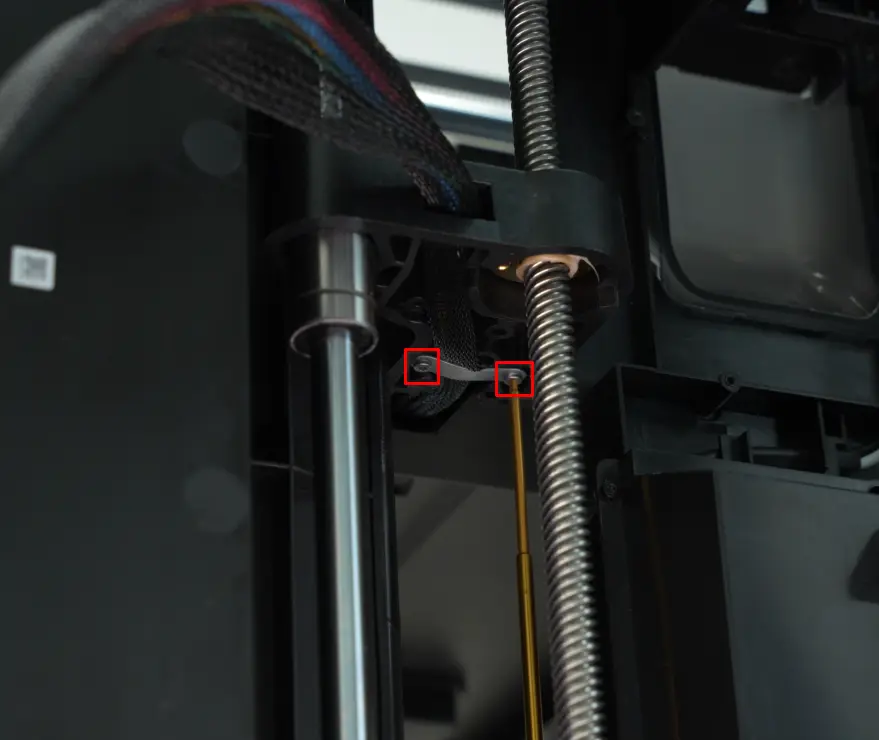

4. Brug en H1,5 unbrakonøgle til at fjerne de to kabelklemmeskruer (BT2x5) i bunden af Z-slæden og fjern kabelklemmen.

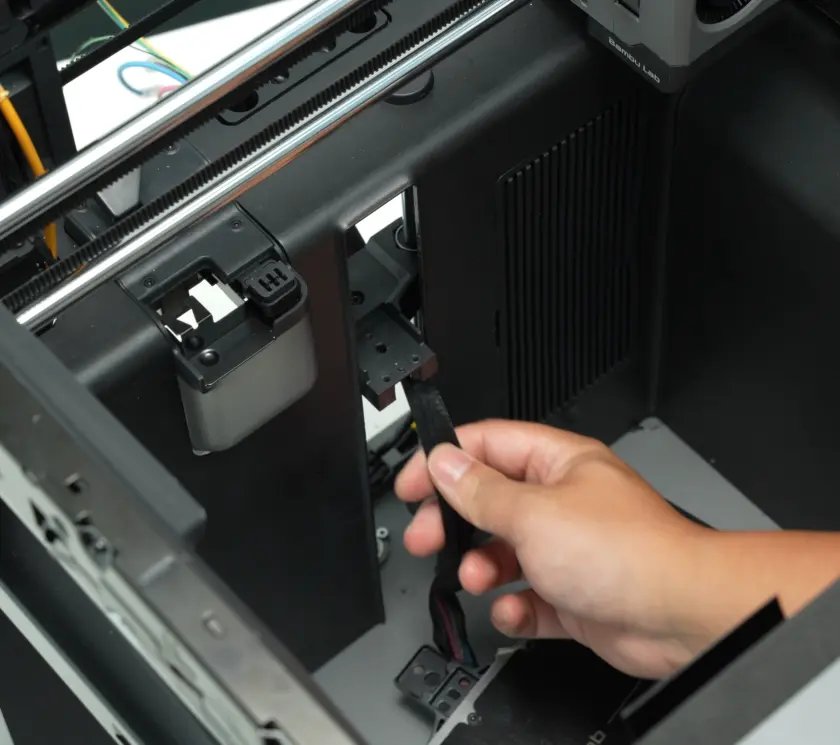

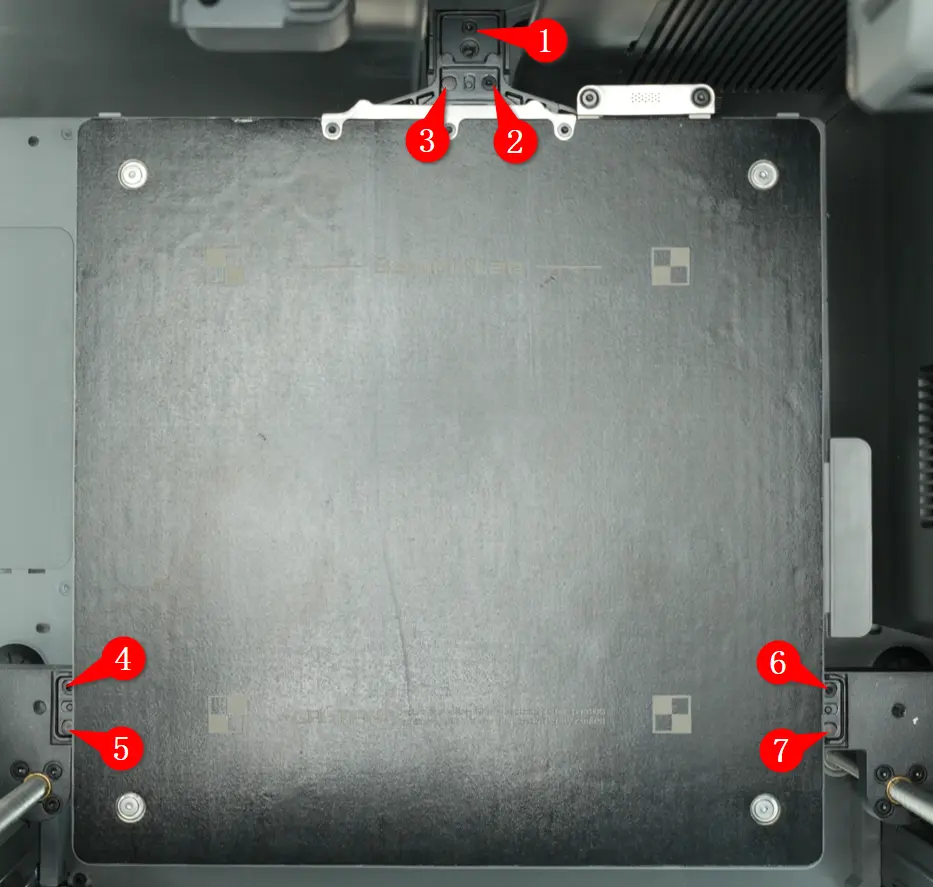

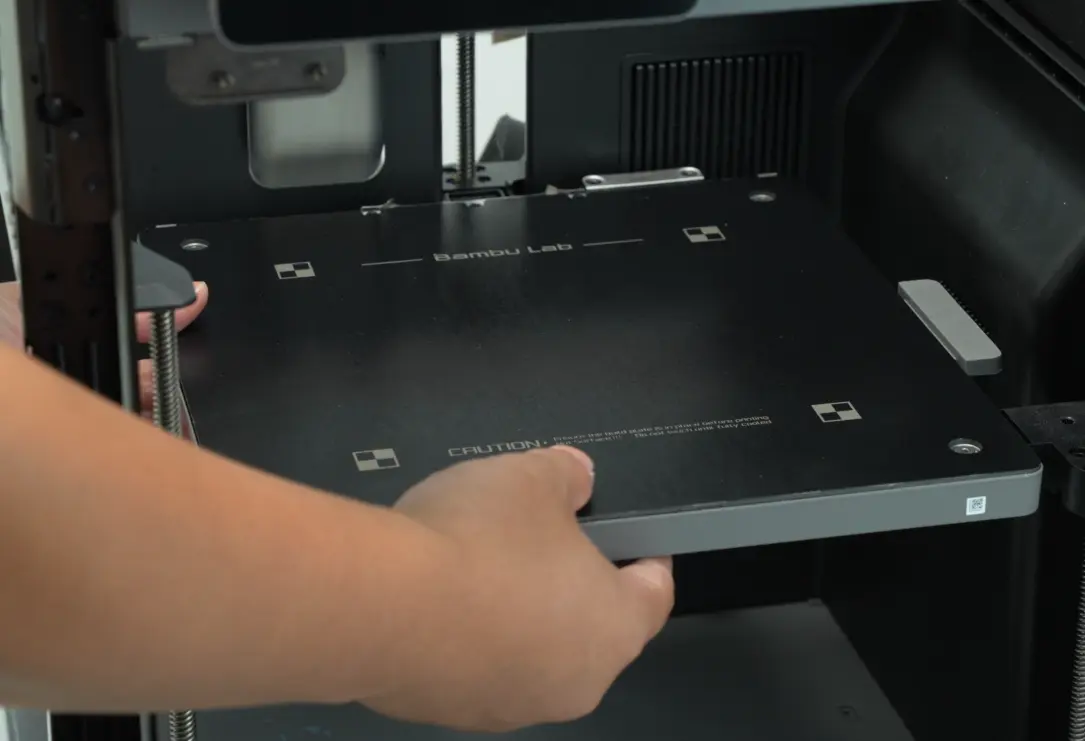

5. Brug en H2,0 unbrakonøgle til at fjerne de syv varmesengsskruer (BT3x5). Løft varmesengen op og læg den på siden, og afbryd derefter varmesengskablet fra Z-slæden. Fjern til sidst varmesengen.

Installation af varmesengen

Trin 1: Installer varmesengen

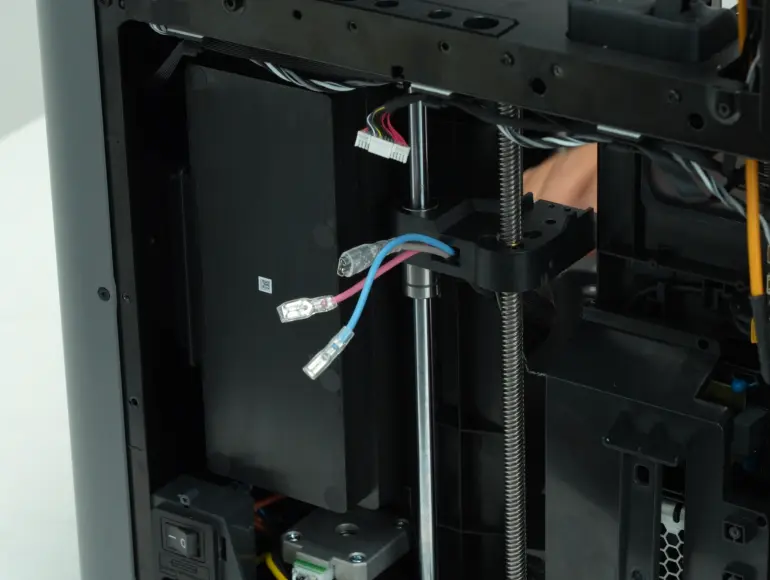

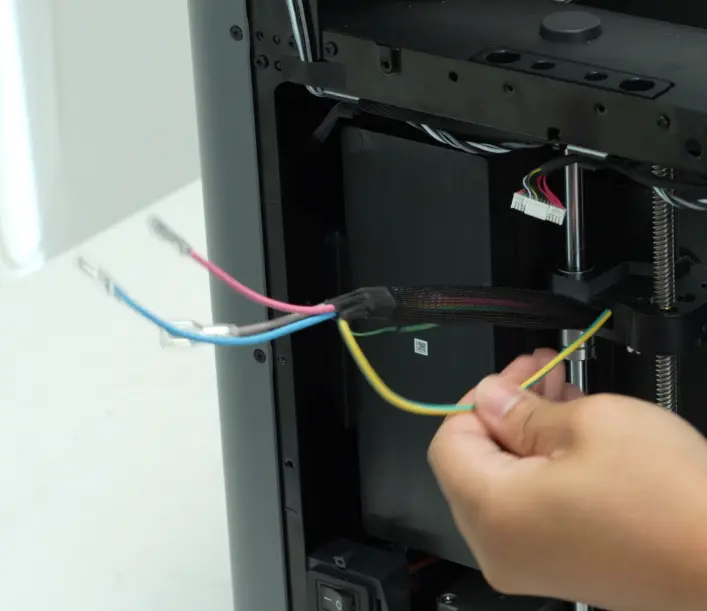

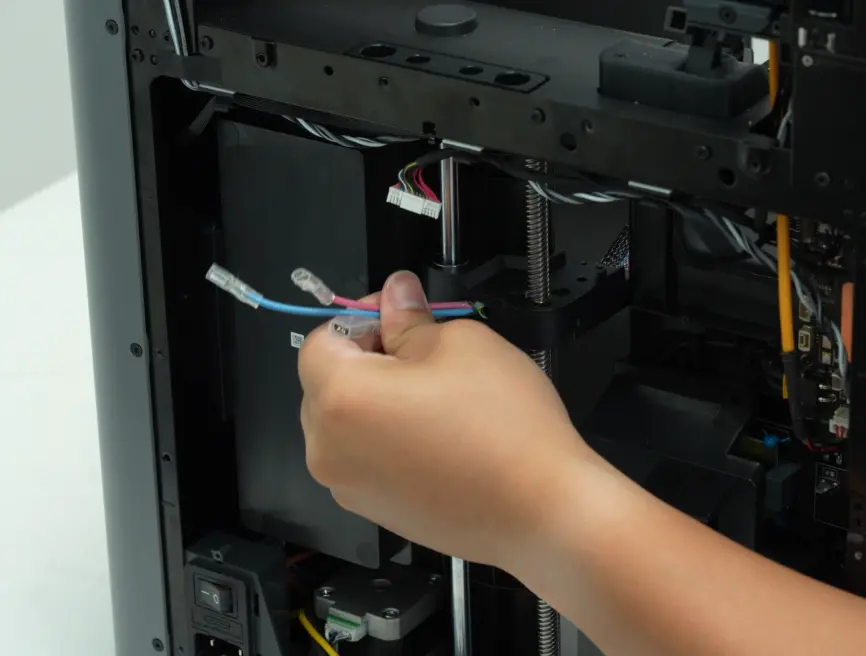

1. Placer den nye varmesengen på siden inde i printeren og før kablerne igennem Z-slæden. Før de tre strømkabler igennem Z-slæden og træk dem igennem. Før derefter jord- og temperaturkablerne igennem Z-slæden.

2. Placer varmesengen på Z-slæderne. Stram de fire skruer bagtil (nummereret 1-3) med en H2,0 unbrakonøgle. Indsæt derefter de fire skruer forrest (nummereret 4-7), men stram dem ikke helt endnu for at muliggøre justering af varmesengens position senere.

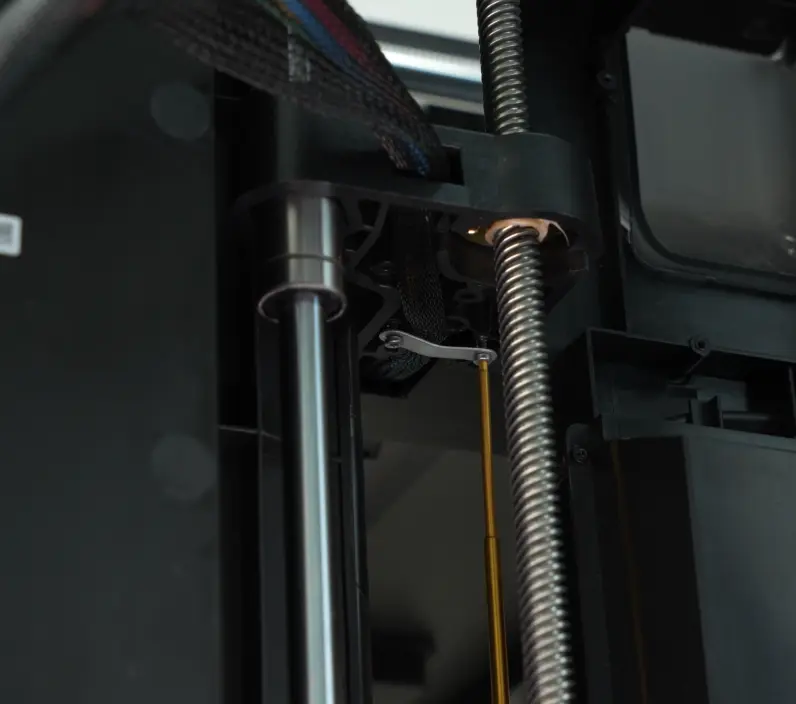

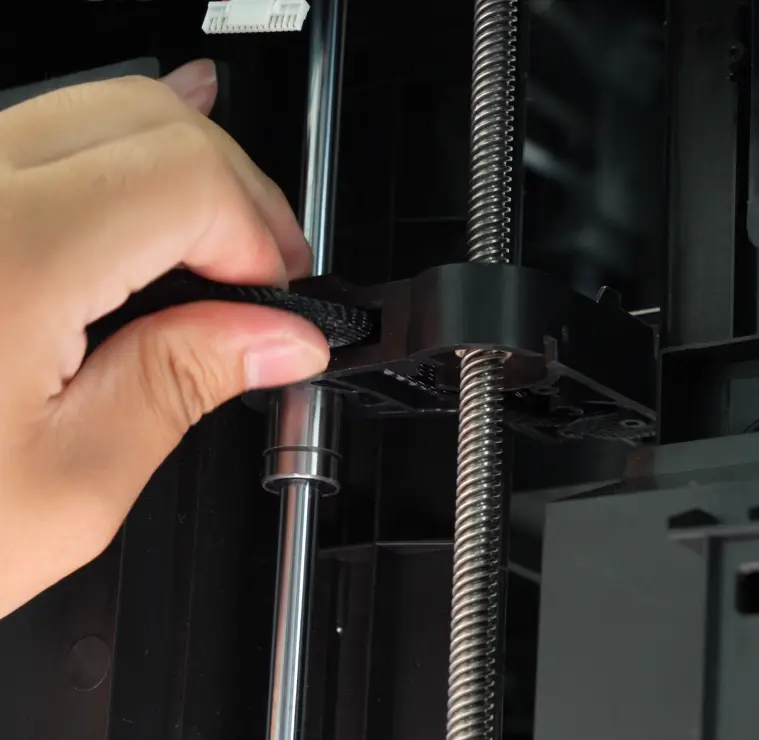

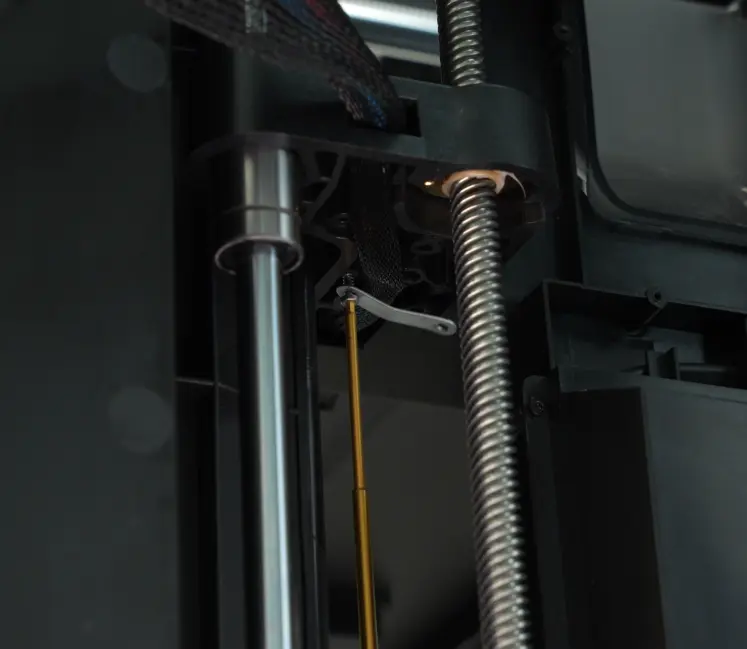

3. Placer kablerne i bunden af Z-slæden i kabelkanalen, installer kabelklemmen og stram de to fastgørelsesskruer (BT2x5) med en H1,5 unbrakonøgle.

4. Før varmesengskablet igennem kabeldækslet på strømforsyningsbeskyttelsesdækslet, før jordledningen igennem søjlen, og brug en H2,0 unbrakonøgle til at fastgøre jordledningen til søjlen med en STW3,5x6 skrue.

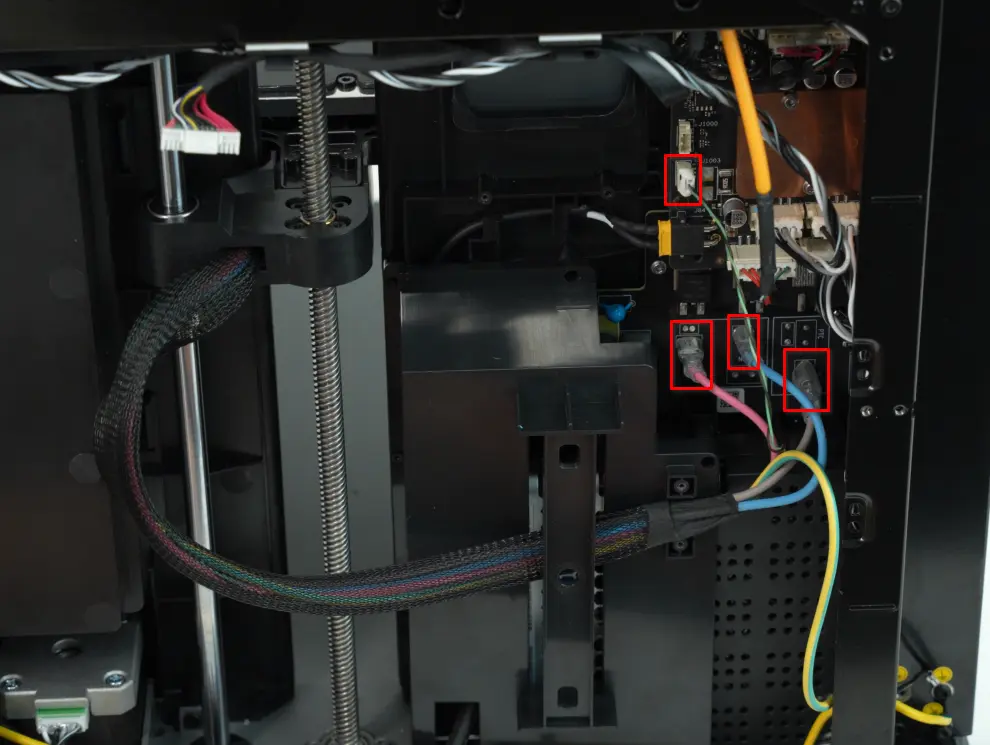

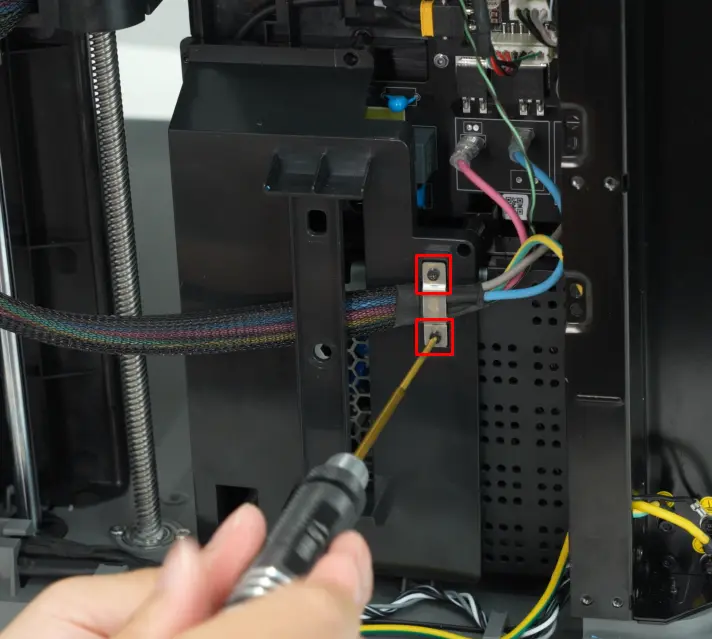

5. Indsæt varmesengskablet i AC-kortet og derefter i MC-kortet i rækkefølge, og sæt kablet i kabelrenden. Installer kabelklemmen på strømforsyningsbeskyttelsesdækslet og stram de to fastgørelsesskruer (BT2x5) med en H1,5 unbrakonøgle.

Trin 2: Installer rensningsskinnen

Juster rensningsskinnen med skruehullerne på printeren og stram de fire fastgørelsesskruer i rækkefølge med en H1,5 unbrakonøgle.

Trin 3: Installer venstre sidepanel

Se denne wiki for at geninstallere venstre sidepanel: Udskift venstre sidepanel.

Trin 4: Installer bagpanelet

Se denne wiki for at geninstallere bagpanelet: Udskift bagpanelet.

Trin 5: Stram varmesengsskruerne

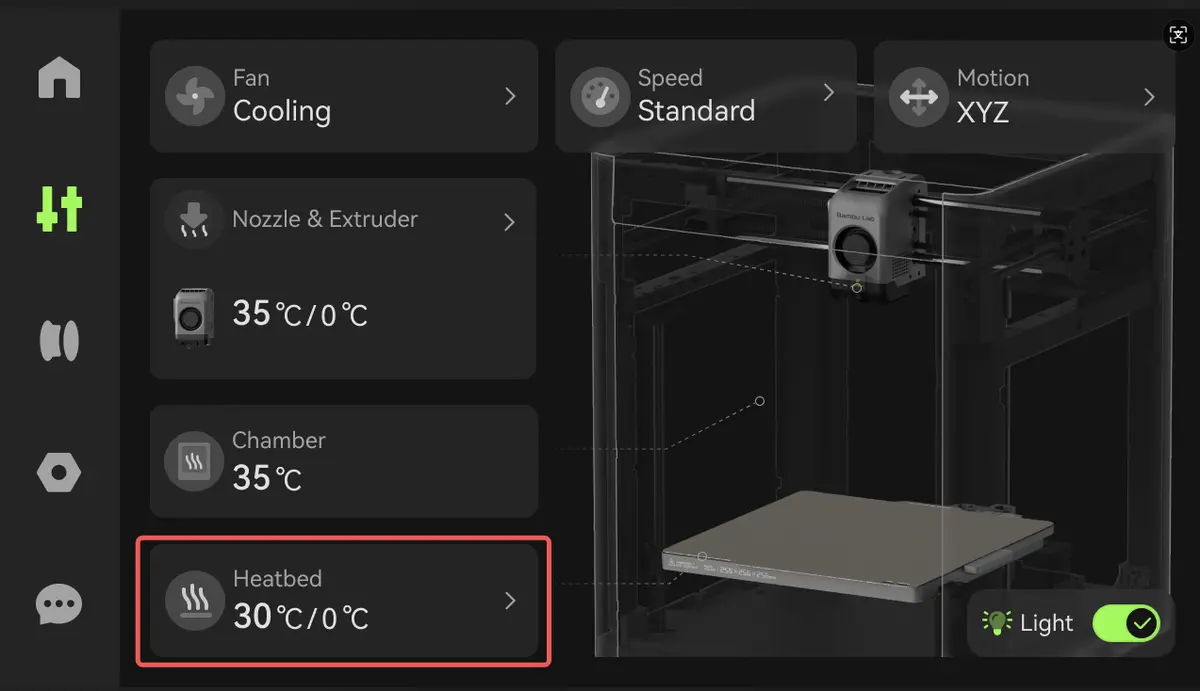

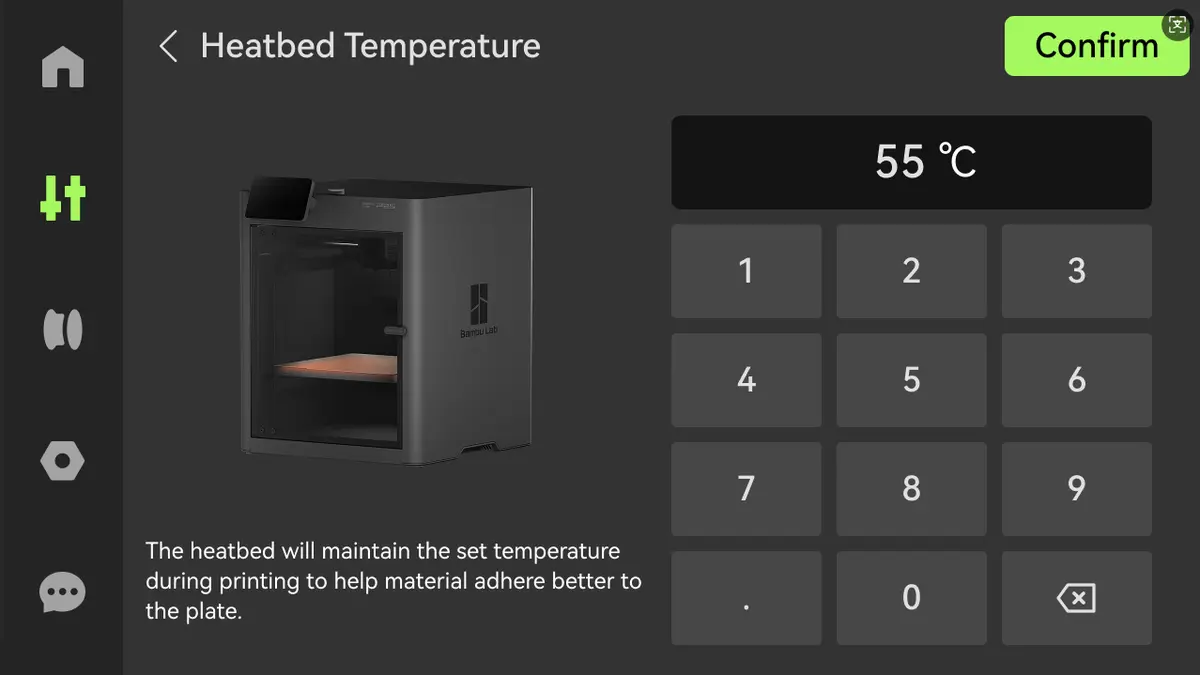

1. Tryk på "Hjem" på skærmen, forvarm varmesengen til 55°C og hold temperaturen i 5 minutter;

2. Brug en H2,0 unbrakonøgle til at stramme de fire forreste skruer (nummereret 4-7)

Trin 6: Manuel niveauindstilling af varmesengen

Efter at varmesengens temperatur er faldet til stuetemperatur, kan du se denne wiki for at foretage manuel niveauindstilling: P2S niveauindstilling af varmesengen.

Verificering af funktionalitet

Tilslut strømforsyningen, tænd printeren og kontroller, om varmesengen opvarmes normalt, eller om den viste temperatur er normal.
