Udskiftning af MC- og AC-kort på P2S

MC-kort

MC-kortet, eller Main Control Board, er et printet kredsløbskort med integrerede mikroprocessorer, diverse driverchips, stik og kredsløbskomponenter, der styrer de forskellige funktioner i P2S.

Udskiftningspakken indeholder:

1. Et MC-kort
2. Tre BT2x5-skruer - til at fastgøre MC-kortet til printeren
3. To M2x5-skruer - til at fastgøre varmesinket til MC-kortet

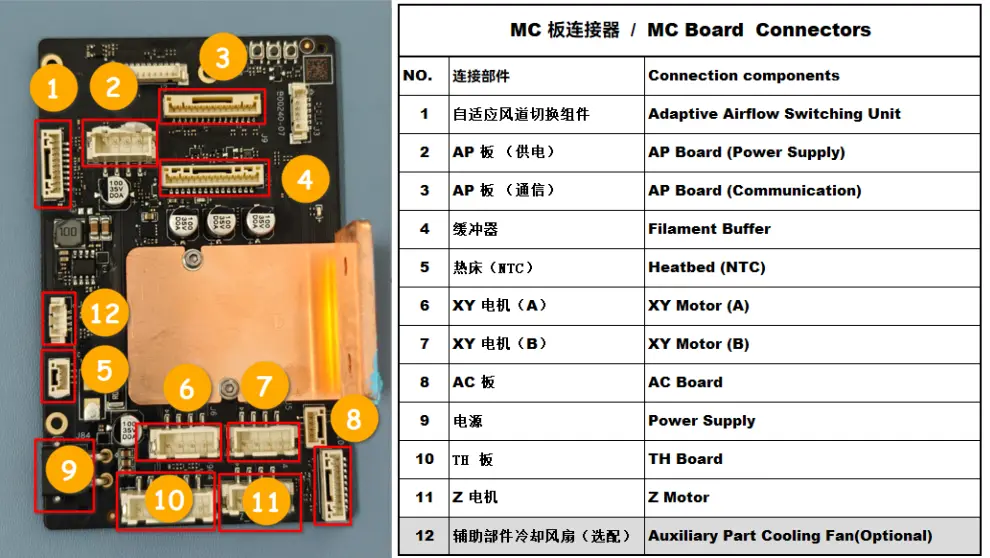

Stikdetaljer:

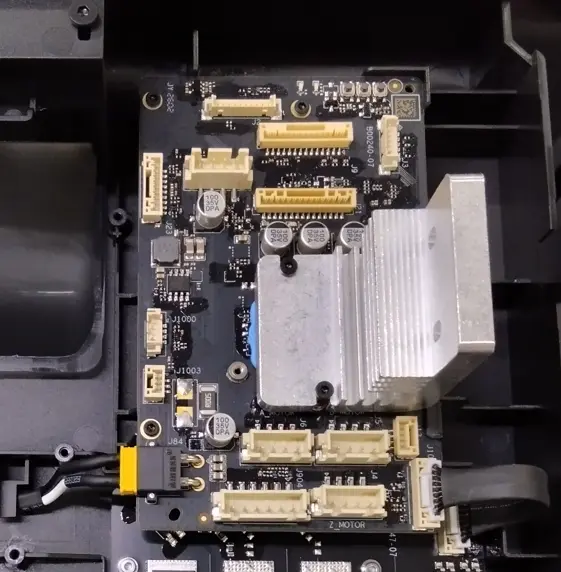

Produktinformationsopdatering: Som vist på billedet herunder er dette det nye varmesink til MC-kortet. Begge varmesink-versioner opfylder varmeafledningskravene.

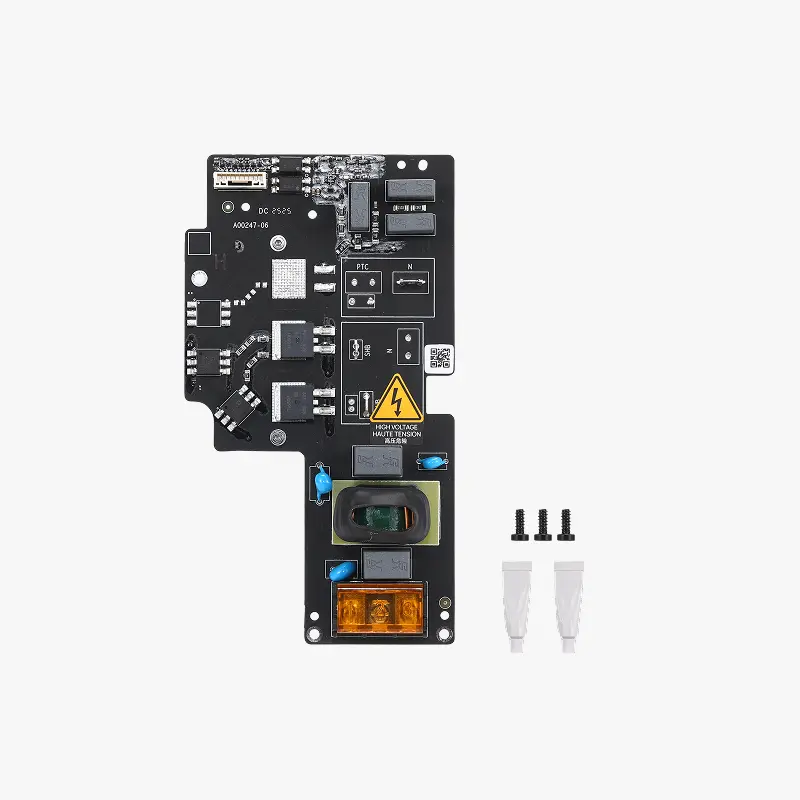

AC-kort

AC-kortet (forkortelse for vekselstrøm, dvs. AC-elektricitet) leverer AC-strøm til printerens varmeseng via styring fra MC-kortet.

Udskiftningspakken indeholder:

1. Et AC-kort
2. Tre BT2x5-skruer - til at fastgøre AC-kortet

Når du skal bruge denne guide

1. Væsentlig beskadigelse af MC-kortet eller AC-kortet
2. Bambu Labs officielle tekniske supportteam har bekræftet, at MC-kortet eller AC-kortet skal udskiftes

Da udskiftning af AC-kortet kræver fjernelse af MC-kortet først, gennemgår vi processerne i den rækkefølge i denne guide. Udskifter du kun MC-kortet, kan du se bort fra trinene til fjernelse og udskiftning af AC-kortet.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen, før du udfører vedligeholdelse. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og være særlig forsigtig med ikke at klemme, beskadige eller lægge tryk på eksponerede ledninger, stik eller kredsløbskort. Dysens temperatur kan være ekstremt høj, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, skal du åbne en ny sag på vores supportside for at få hjælp.

Fjern MC-kortet og derefter AC-kortet

Trin 1: Fjern blokerende komponenter

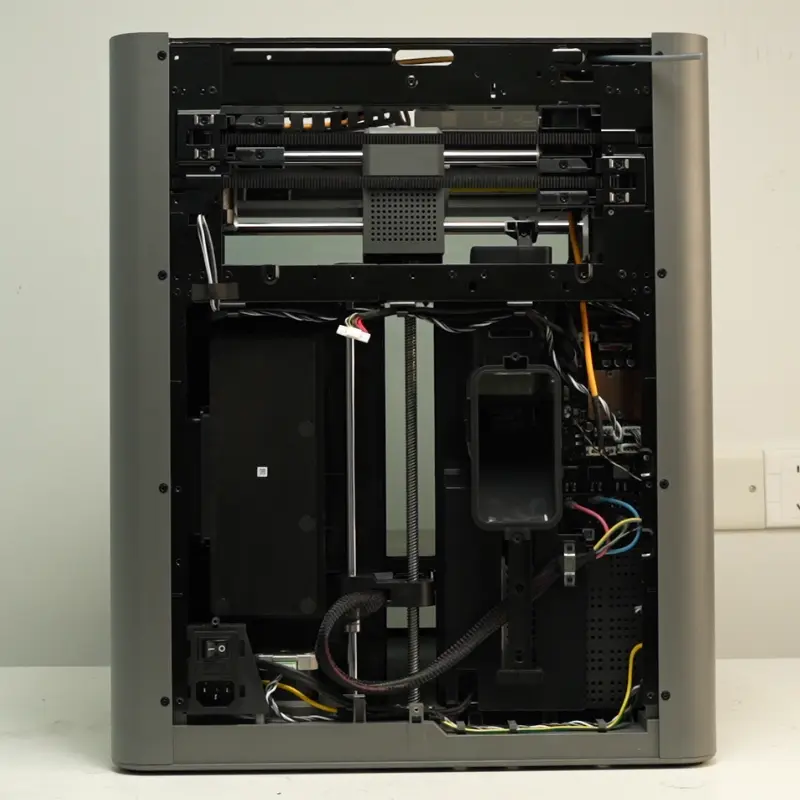

Se følgende wiki-guider for at fjerne PTFE-rørbeslaget, filamentbufferen og bagpanelet.
Guide til udskiftning af PTFE-rørbeslag
Guide til udskiftning af filamentbuffer
Guide til udskiftning af P2S-bagpanel

Trin 2: Fjern purge-udløseren

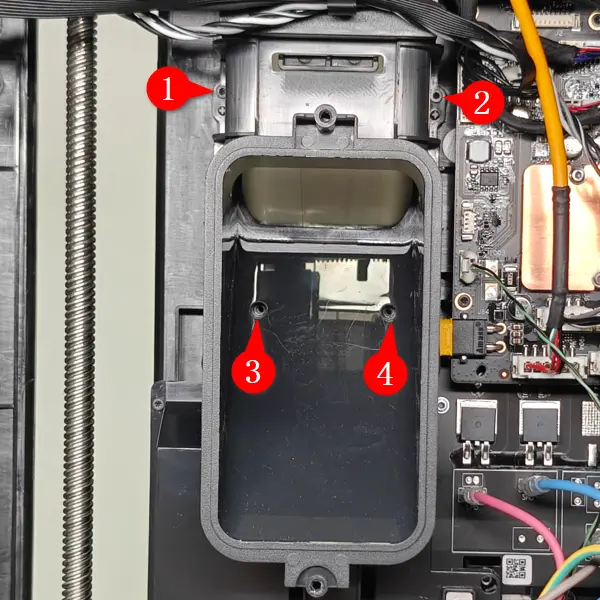

Brug H1.5 unbrakonøglen til at fjerne fire skruer (BT2x5) og derefter filamentets purge-udløser.

Trin 3: Fjern MC-kortets varmesink

Hvis det endelige formål er at udskifte AC-kortet, behøver du ikke fjerne varmesinkets fastgøringsskruer fra MC-kortet.

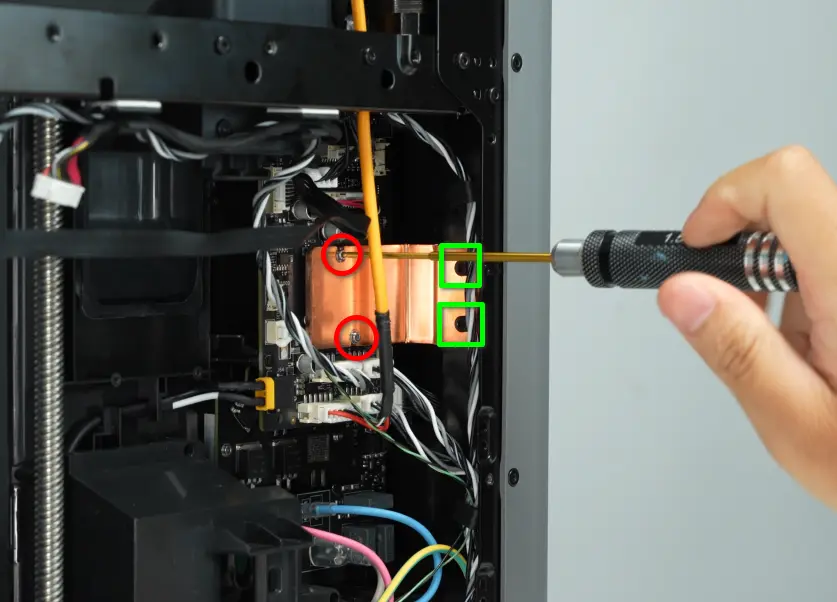

Fjern de to varmesink-fastgøringsskruer med H1.5 unbrakonøglen (rød cirkel: M2x5);
Brug en H2.0 unbrakonøgle til at fjerne de to varmesink-fastgøringsskruer (grøn boks: ST3x6).

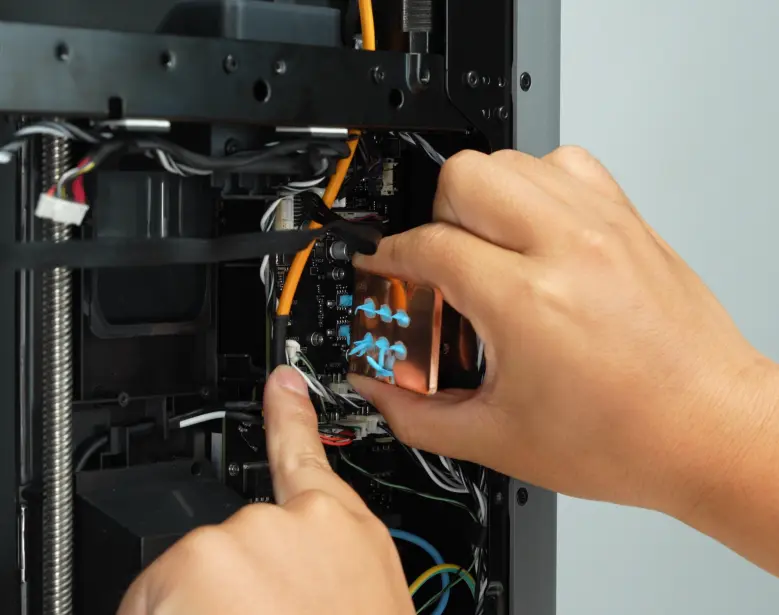

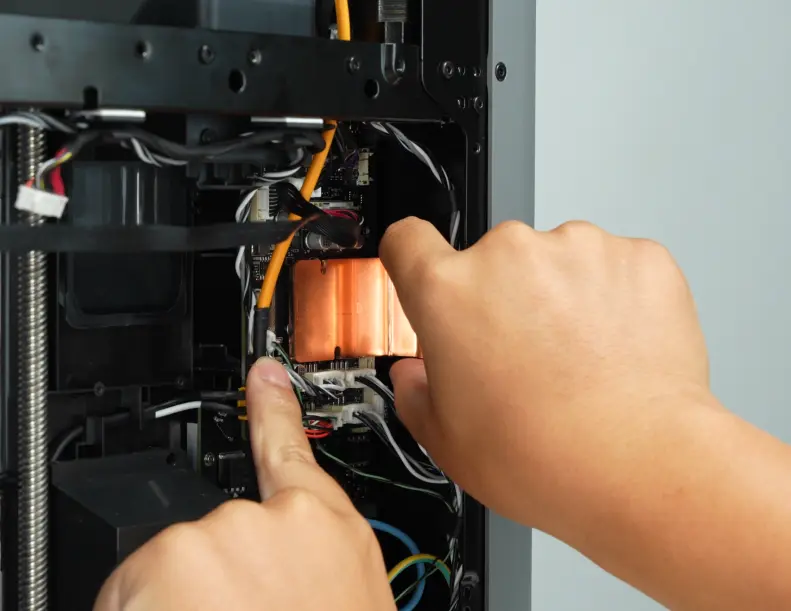

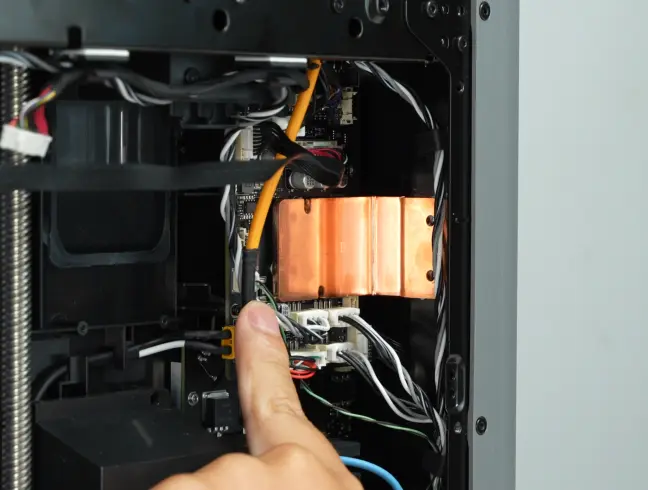

Hold varmesinket væk fra printeren med hånden, pas på ikke at ramme kablet når du fjerner varmesinket, og undgå at varmeledepastaen på varmesinket rører kablet.

Trin 4: Fjern MC-kortet

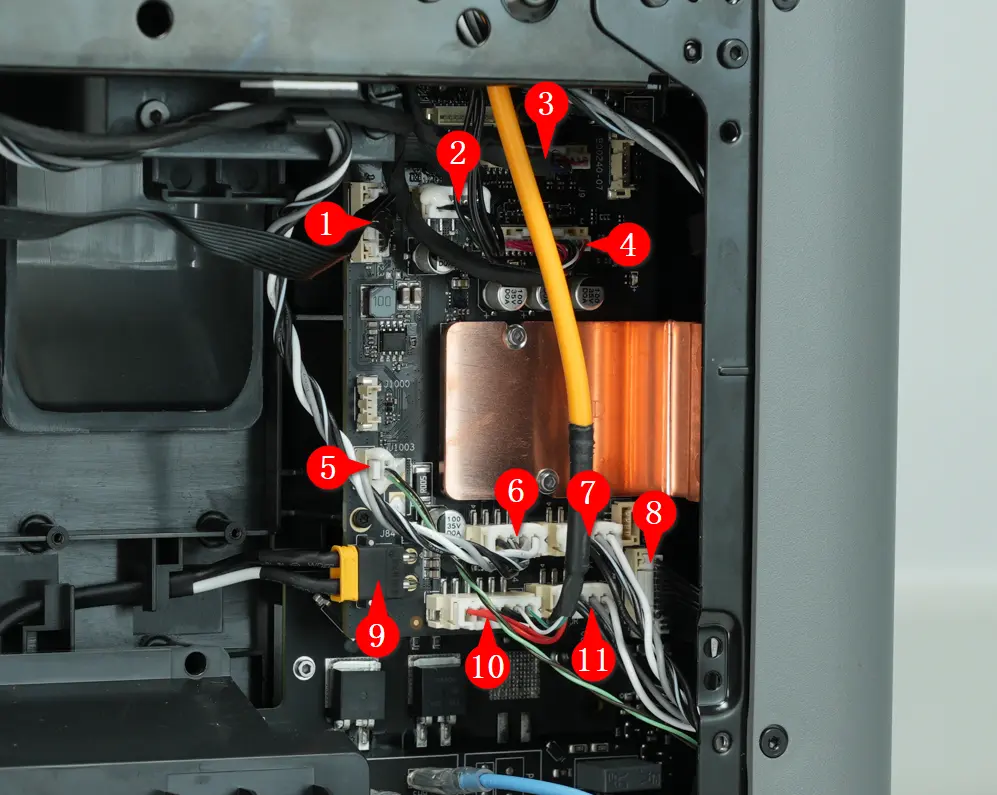

Frakobl kablerne fra MC-kortet. I alt 11 kabler skal fjernes. Det kan være en god idé at mærke hvert kabel med tape og et nummer svarende til billedet herunder, for at gøre genforbindelsen nemmere i et senere trin.

Forsigtig

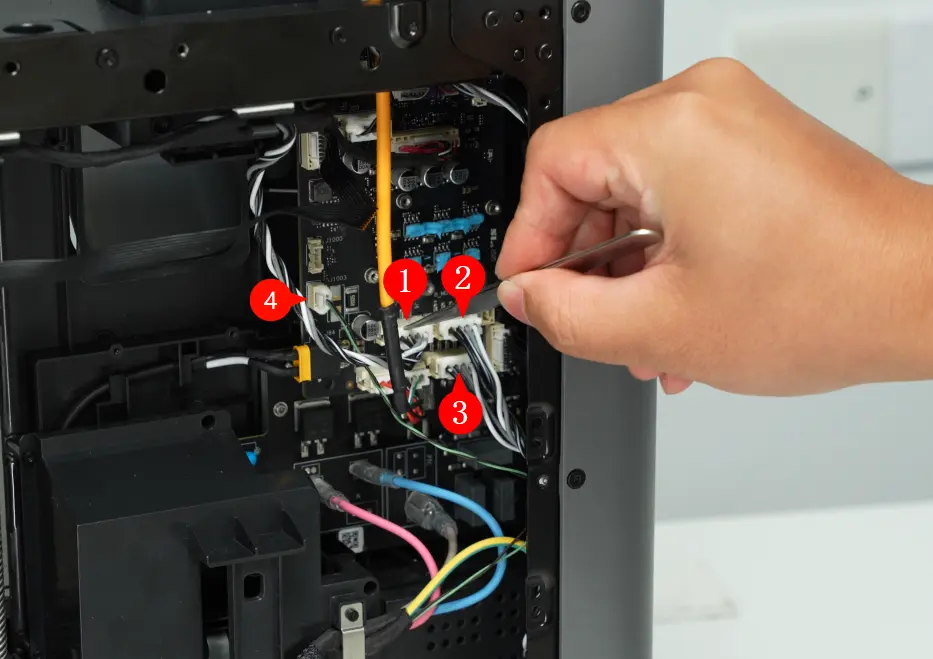

Brug pincet til at fjerne silikonen rundt om kabelstikkene (som vist på stik 1-4 på billedet herunder) for at forhindre, at silikonen påvirker den normale udløsning af låsen.

Før du frakobler stik med en lås (som vist på stik 4 på billedet herunder), skal du sikre dig, at låsen er trykket fuldt ned for at undgå at tværtrække stikket, før låsen er udløst.

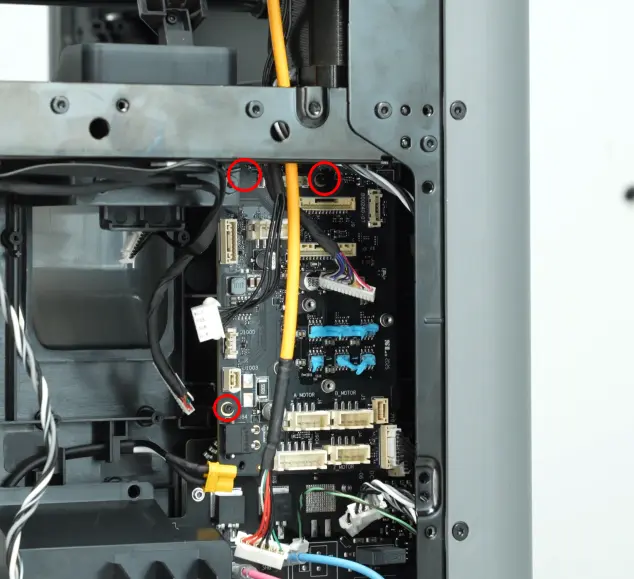

Fjern de tre skruer, der holder MC-kortet fast til printerens ramme, med en H1.5 unbrakonøgle - MC-kortet er nu kun forbundet via AC-stikket.

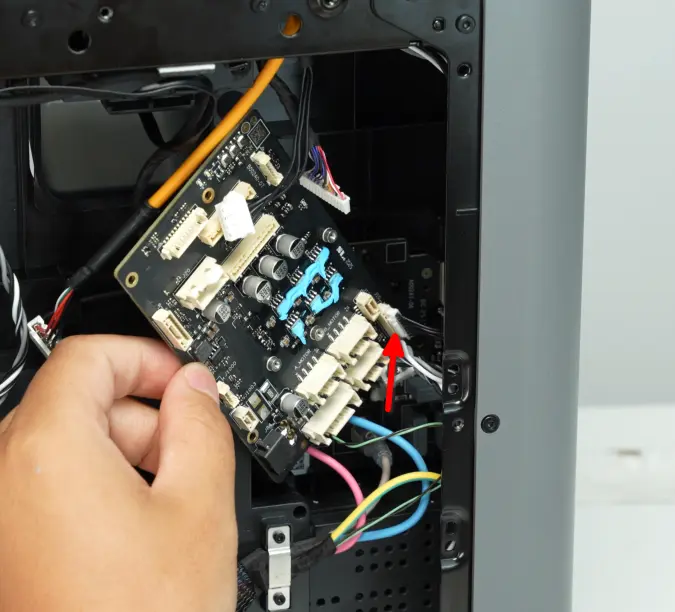

Når MC-kortet er frigjort fra printeren, er der tilstrækkelig plads til at frakoble AC-kortstikket fra MC-kortet.

De følgende trin er til fjernelse af AC-kortet.

Trin 5: Fjern strømbeskyttelsesdækslet

Frakobl de røde, blå og grå varmesengsstrømkabler fra AC-kortet som vist herunder.

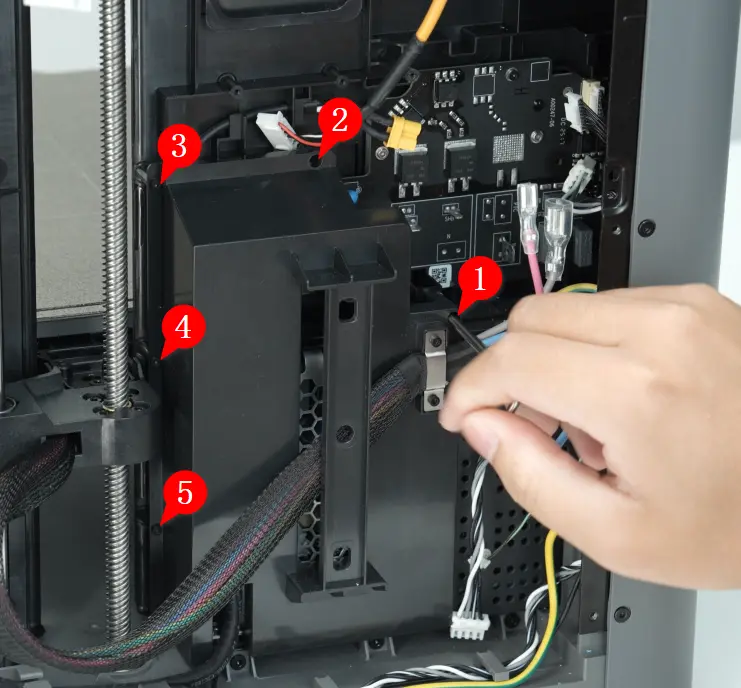

Brug H1.5 unbrakonøglen til at fjerne de fem skruer fra strømbeskyttelsesdækslet.

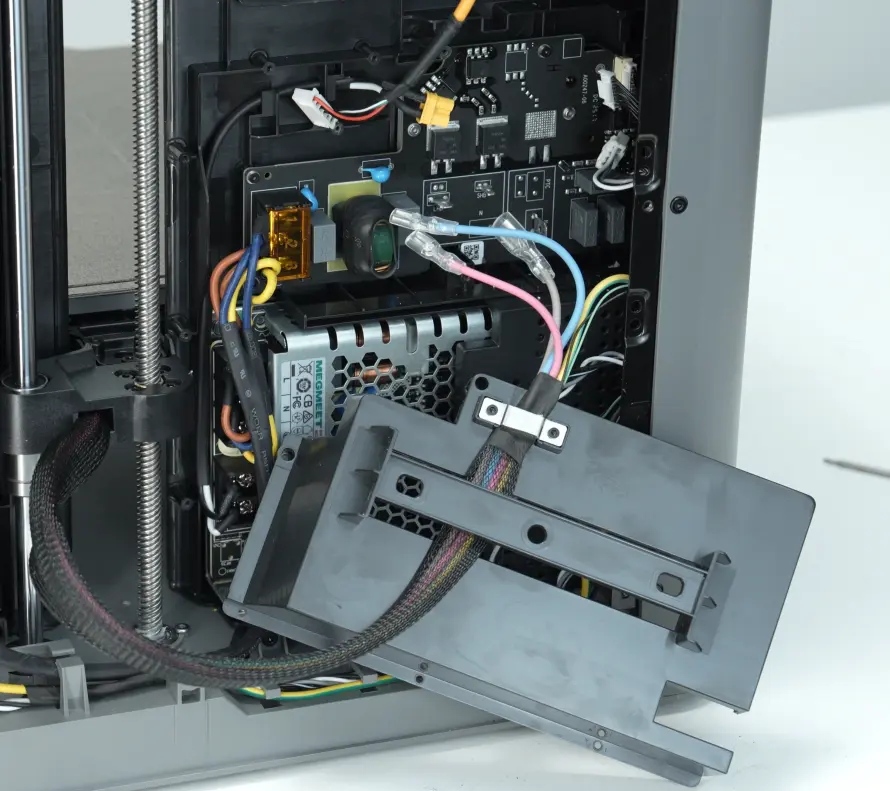

Træk strømbeskyttelsesdækslet væk fra printeren, mens det stadig er tilsluttet via varmesengens kabelføring.

Trin 6: Fjern AC-kortet

Åbn det orange strømkabeldæksel fra venstre side, så det åbner ud af vejen.

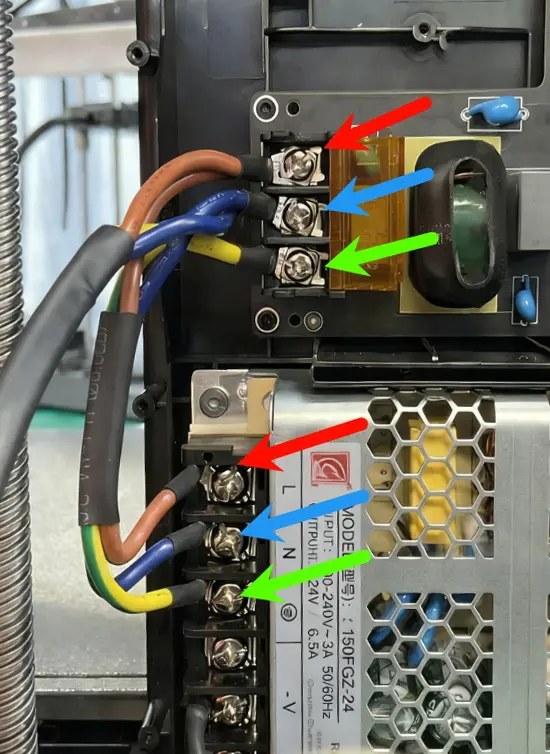

Korrekt kabelføring:

• Brun/Rød: Faseleder (L)
• Blå: Nulleder (N)
• Gul-grøn: Jord (PE)

Ved korrekt kabelføring styrer AC-kortet faselederen.
Hvis fase- og nulleder er forbundet forkert, vil AC-kortet i stedet styre nullederen, og varmesengens faseleder vil forblive konstant under spænding, hvilket kan føre til øget lækstrøm.

I ekstreme tilfælde:
Hvis varmesengen deformeres og varmeelementet beskadiges, så faselederen kommer i kontakt med aluminiumspladen, kan fase- og jordleder blive forbundet. Dette kan springe sikringen og beskadige strømforsyningskredsløbet.

Løsn alle tre skruer med en Phillips-skruetrækker, til hvert gaffelstik løsnes. Notér dig kablernes rækkefølge for at kunne montere dem korrekt igen.

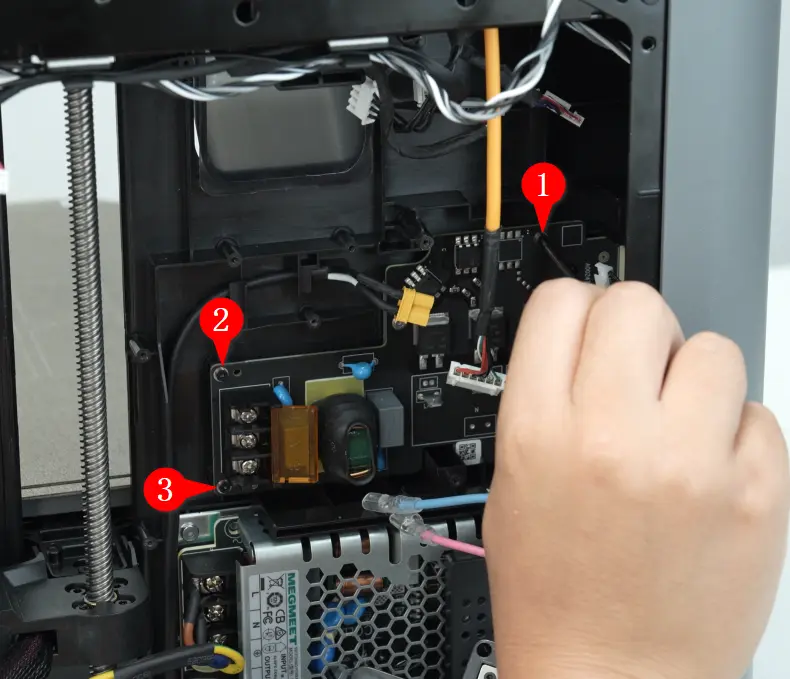

Brug H1.5 unbrakonøglen til at fjerne de tre AC-kortskruer, og fjern derefter AC-kortet fra printeren.

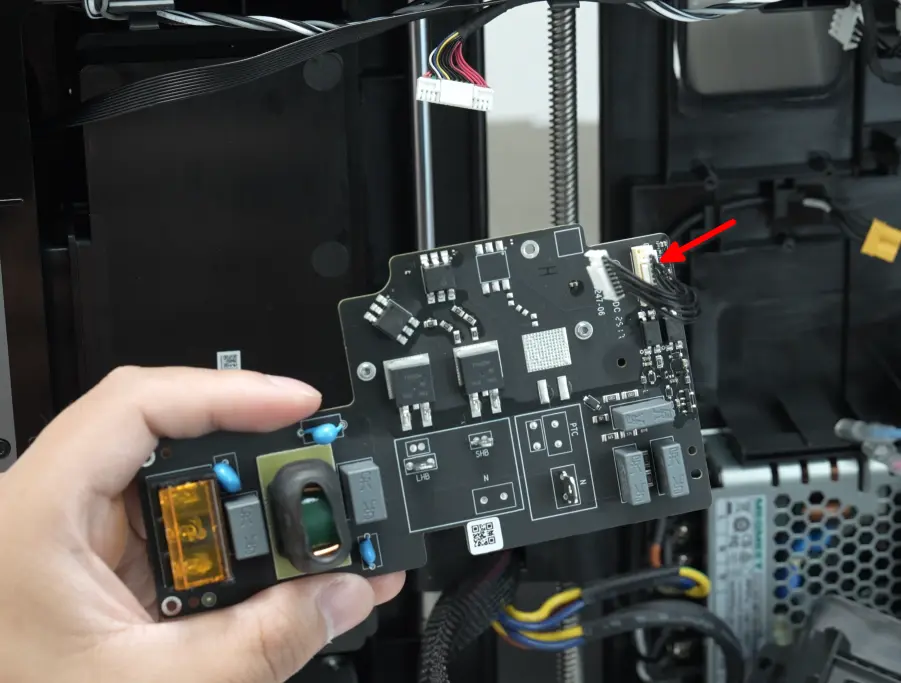

Frakobl MC-AC-kablet fra AC-kortet.

Monter AC-kortet og derefter MC-kortet

Trin 1: Monter AC-kortet

Tilslut MC-AC-forbindelseskablet til det nye AC-kort som vist herunder.

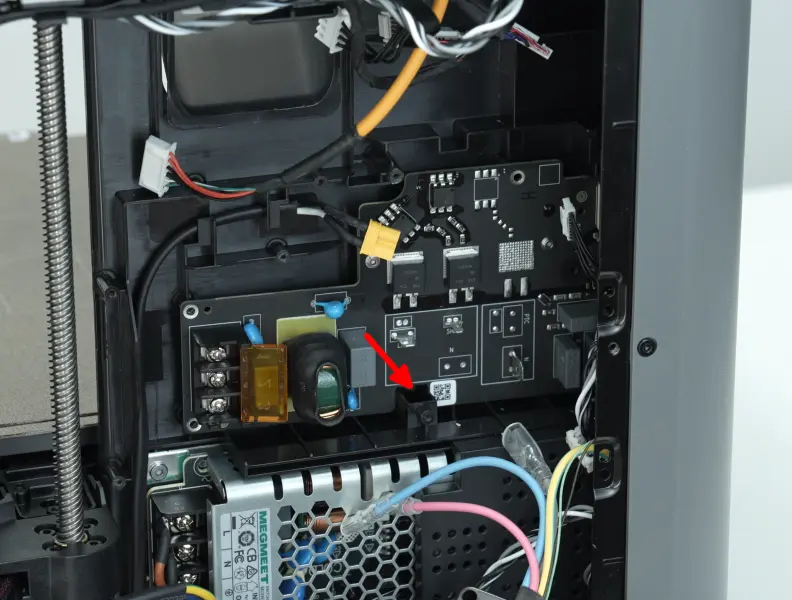

Rillen i bunden af AC-kortet skal flugte med den firkantede udskæring på printeren.

Brug H1.5 unbrakonøglen til at montere de tre skruer, der fastgør AC-kortet.

Sørg for, at Phillips-skruerne på det nye AC-kort er løse, så du er klar til at tilslutte strømkablerne igen.

Indsæt de tre strøms gaffelstik under skruerne i den korrekte rækkefølge (fra oven til under: brun, blå, gul) og stram skruerne for at fastgøre hvert kabel. Luk derefter det orange strømkabeldæksel.

Trin 2: Monter strømbeskyttelsesdækslet

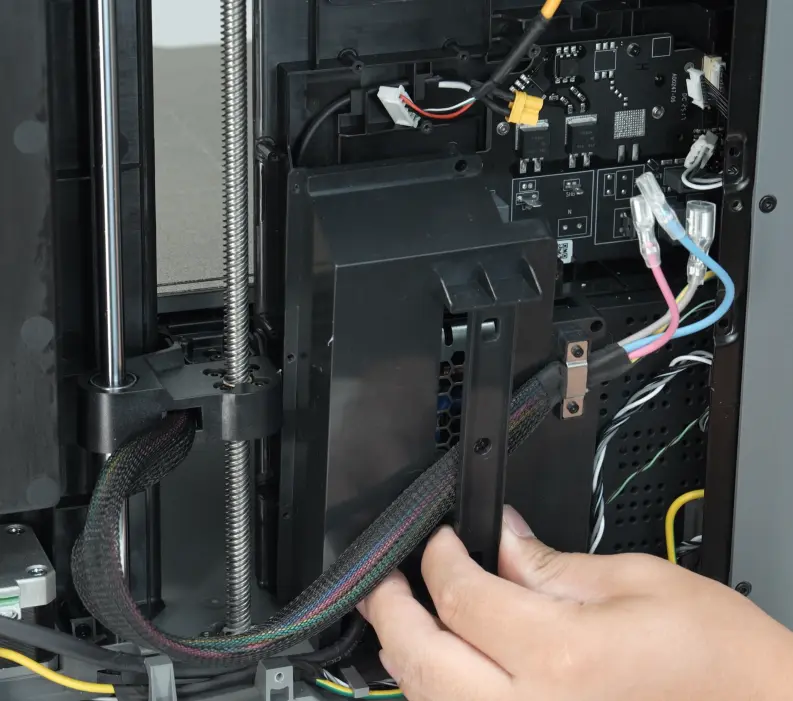

Flyt strømbeskyttelsesdækslet tilbage på plads.

Brug H1.5 unbrakonøglen til at montere de 5 skruer.

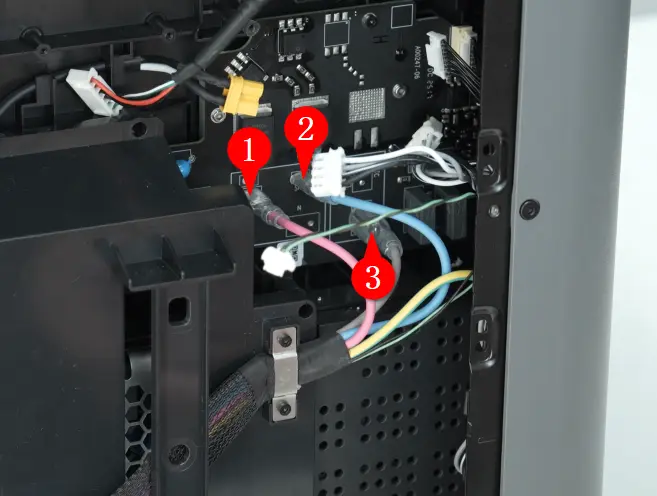

Tilslut de tre varmesengsstrømkabler til AC-kortet igen som vist (fra venstre mod højre: rød, blå, grå).

Trin 3: Monter MC-kortet

Påfør den nye blå isolerende varmepasta på chipsene på MC-kortet (som vist på figuren herunder), sørg for at der er tilstrækkelig varmepasta på toppen af hvert chip, og tilslut MC-AC-kablet i det nedre højre hjørne.

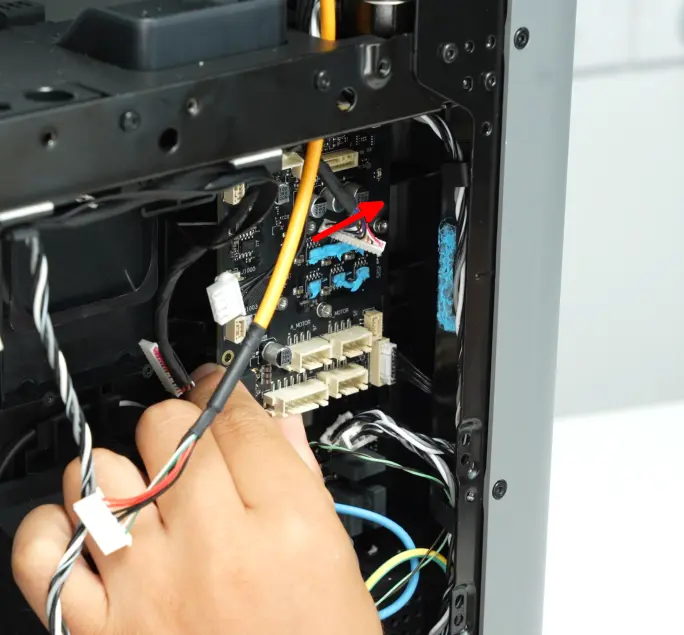

Juster højre side af MC-kortet bag printerens ramme og juster MC-kortets skruehuller.

Monter de tre MC-kortskruer med H1.5 unbrakonøglen.

Tilslut de 11 stik til MC-kortet igen (varmesinket genmonteres i næste trin, selv om det er med på billedet).

Se tabellen herunder for at forstå, hvor hvert kabel koblet til MC-kortet kommer fra.

Trin 4: Monter MC-kortets varmesink

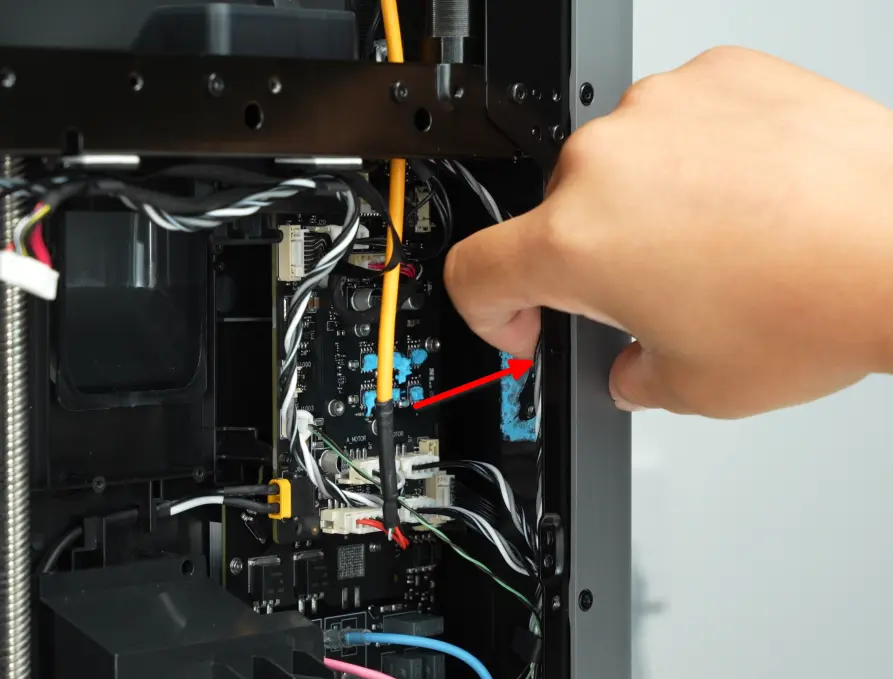

Flyt B-motorkablet væk fra varmesinkområdet, så det ikke forstyrrer monteringen.

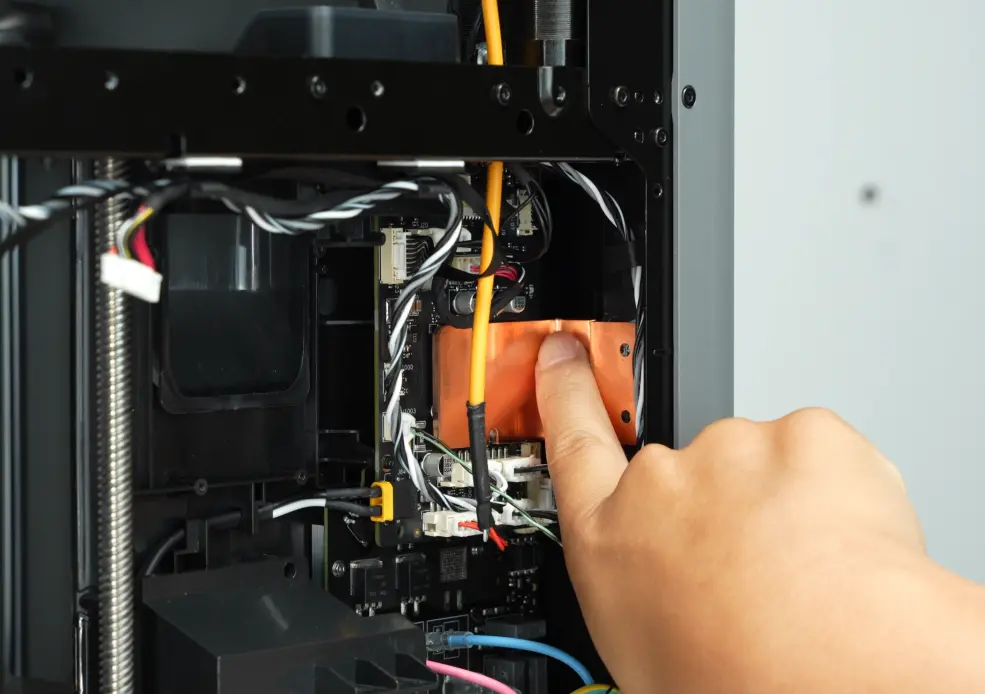

Flyt varmesinket tilbage på plads, og pas særlig godt på ikke at klemme kabler bag varmesinket.

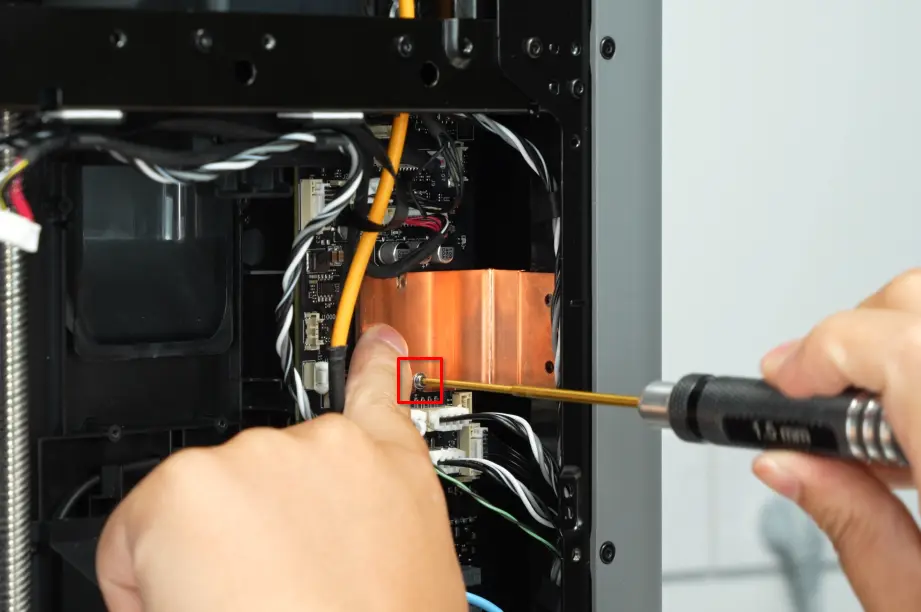

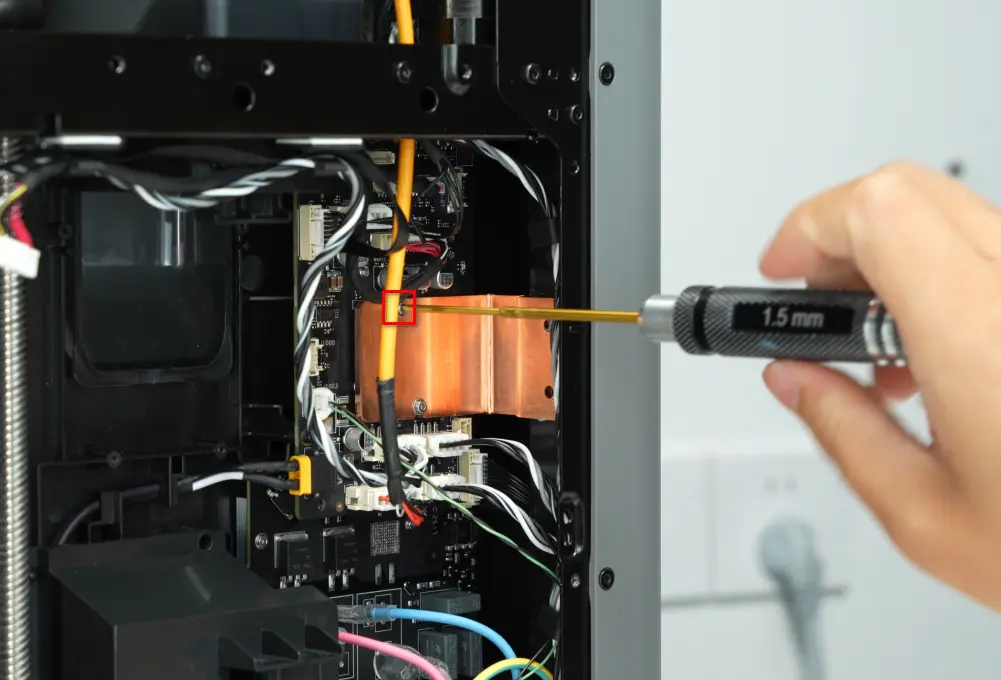

Brug først H1.5 unbrakonøglen til at montere de to venstre M2x5-skruer for at fastgøre MC-kortets varmesink til MC-kortet. Det anbefales ikke at stramme disse skruer helt endnu.

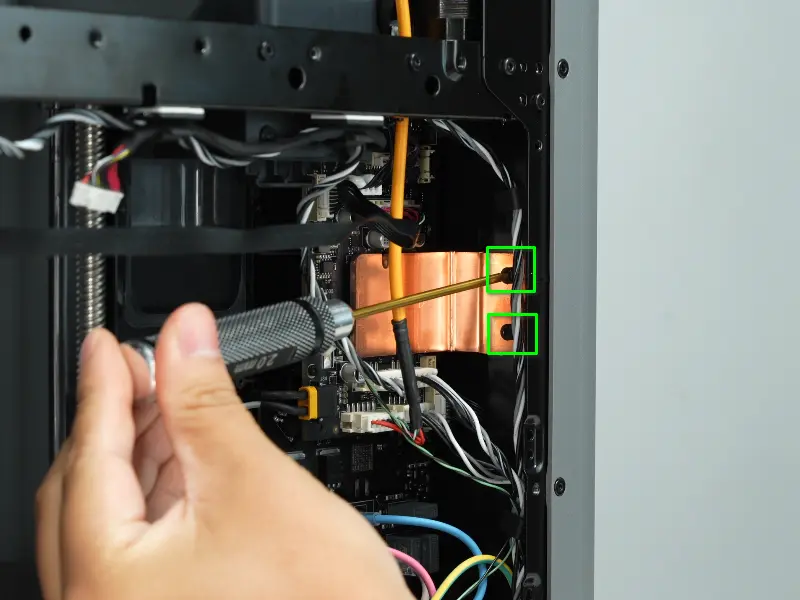

Monter derefter de to skruer på højre side af varmesinket (ST3x6) med H2.0 unbrakonøglen. Når alle fire skruer er på plads, strammes de alle.

Trin 5: Monter purge-udløseren

Juster filamentets purge-udløser med dens fire skruehuller og brug H1.5 unbrakonøglen til at montere alle fire skruer.

Trin 6: Genmonter blokerende komponenter

Se følgende wiki-guider for at geninstallere PTFE-rørbeslaget, filamentbufferen og bagpanelet.

• Guide til udskiftning af PTFE-rørbeslag
• Guide til udskiftning af filamentbuffer
• Guide til udskiftning af P2S-bagpanel

Verificering af funktionalitet

Tilslut strømforsyningen, tænd printeren og udfør enhedskalibreringen.
