Fejlfinding: Varmeplade varmer ikke op - X1-serien

Fænomen:

Under forberedelsen til print stiger varmepladetemperaturen ikke, eller varmepladen varmer ikke op, selvom der er indstillet en temperatur.

Årsager og løsninger

De primære årsager til at varmepladen ikke varmer op er følgende:

1. Dårlige kabelforbindelser - herunder strømkablet, forbindelseskablet fra MC-kortet til varmepladen og NTC-kablet. Brugeren kan selv afhjælpe dette.

2. Forbindelseskablet fra MC-kortet til varmepladen er beskadiget inde i dækslet og skal udskiftes. Kontakt serviceteamet for at få kablet udskiftet.

3. De interne komponenter i varmepladen er brændt ud og kræver udskiftning af varmepladen. Kontakt serviceteamet.

4. AC-kortet er defekt og leverer forkert udgangsspænding - kræver udskiftning af AC-strømkortet.

Sikkerhedsadvarsel og maskintilstand inden arbejdet påbegyndes

1. Varmepladen opvarmes direkte af lysnettet, og der er risiko for høj spænding. Fejlsøgning skal altid udføres med slukket strøm.

2. Indstil varmepladen til en midterposition fra LCD-skærmen mens printeren stadig er tændt.

Nødvendigt værktøj

• H1,5 og H2,0 unbrakonøgle
• Pincet
• Varmluftspistol

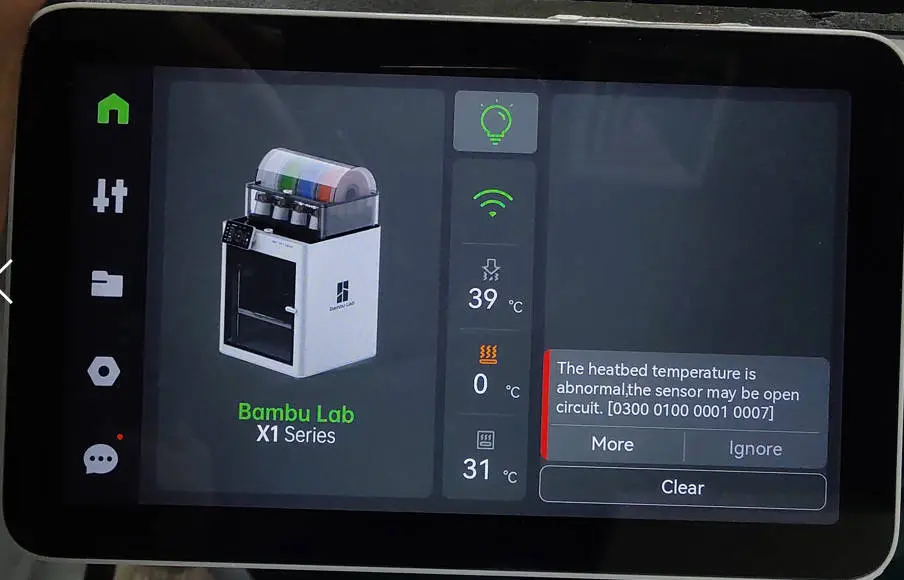

Scenarie 1: Varmepladetemperaturen vises som 0

Denne situation skyldes typisk at varmepladen ikke sender temperaturinformation.

Fejlfindingsforslag

1. Kontroller forbindelseskablets tilstand fra varmepladen til MC-kortet.

2. Kontroller NTC-kabelets tilstand på varmepladen.

Bemærk: Stikkene på disse to kabler er fastgjort med hvid silikone. Er der ingen tydelig hældning eller løse pins, kan du blot trykke dem på plads igen. Skal du tage dem af, kan du bruge en varmluftspistol til at blødgøre silikonen og derefter fjerne den eller tage kablerne af.

Betjeningsvejledning (adskillelse og inspektion)

Trin 1 - Fjern bagdækselskruerne

BEMÆRK: Der er mange skruer involveret i denne procedure. Marker dem og læg dem i separate grupper for at undgå problemer.

Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der horer til hvor.

Trin 2 - Fjern bagdækslet

Fjern bagdækslet ved først at frigøre bæltespændingsporten i venstre side og derefter i højre side for at undgå at sætte sig fast.

Trin 3 - Fjern affaldsskakten

Fjern 2 skruer og tag affaldsskakten af.

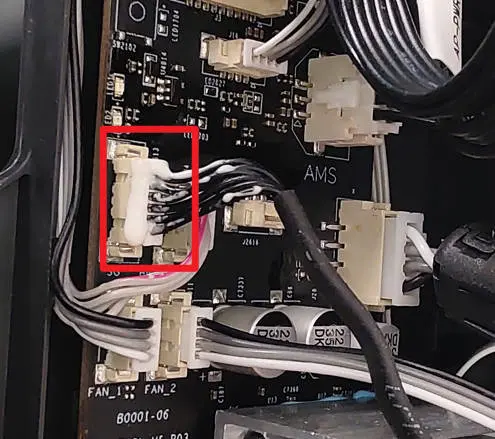

Trin 4 - Kontroller stikket på MC-kortet

Kontroller tilstanden af forbindelseskablet på MC-kortet, og bekræft at forbindelsen ikke er løs og at ingen pins er trukket ud. Når du har kontrolleret og bekræftet, kan du tilslutte strøm igen og tænde printeren for at se, om varmepladetemperaturen ikke længere vises som 0. Er fejlen ikke afhjulpet, skal du kontrollere varmepladen.

Trin 5 - Fjern forspændingsmøtrikkerne på varmepladen

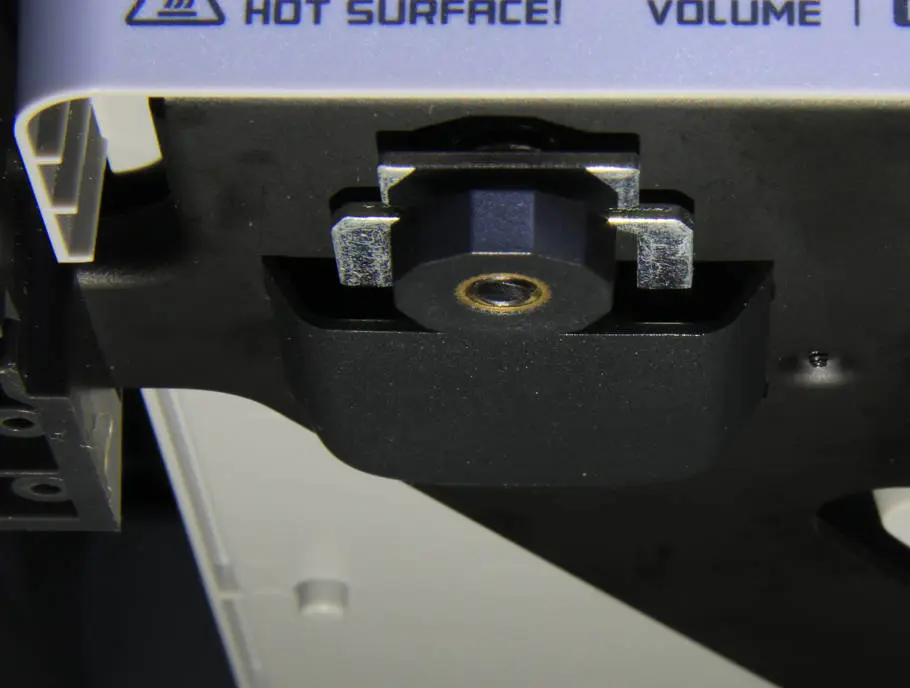

Skru de 3 forspændingsmøtrikker ud for at frigøre varmepladen fra metalbeslaget. Bemærk at der sidder en gummiring oven på hver møtrik.

Trin 6 - Åbn varmepladen

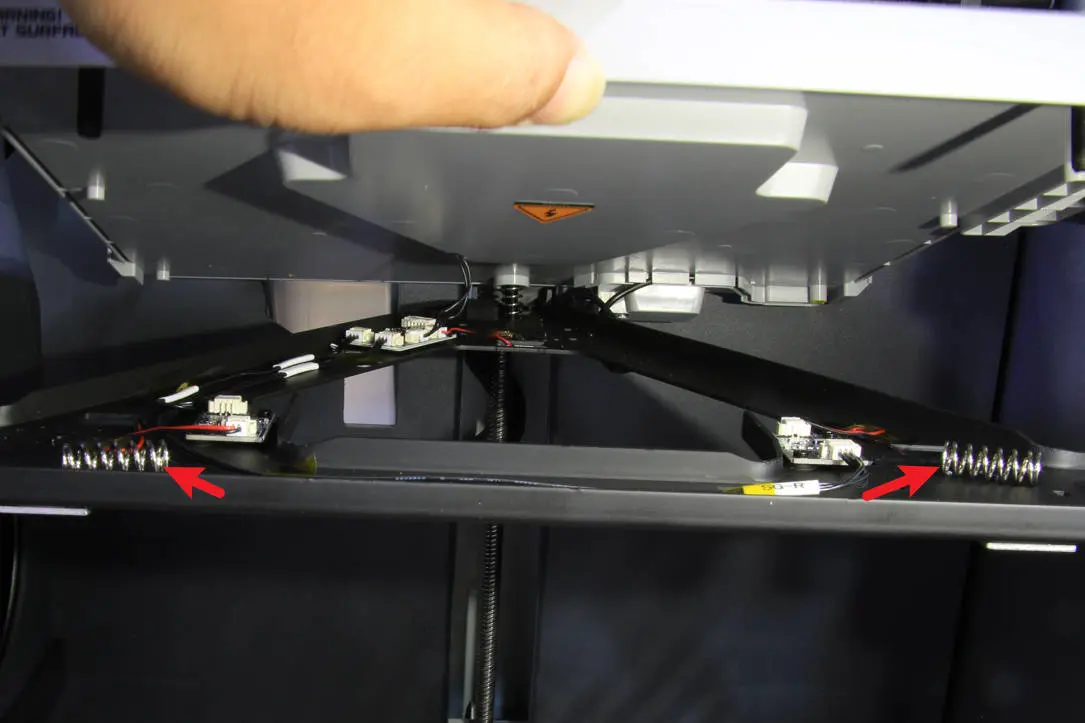

Åbn varmepladen forsigtigt, da der er kabler indeni, og fjern de løse forspændingsfjedre.

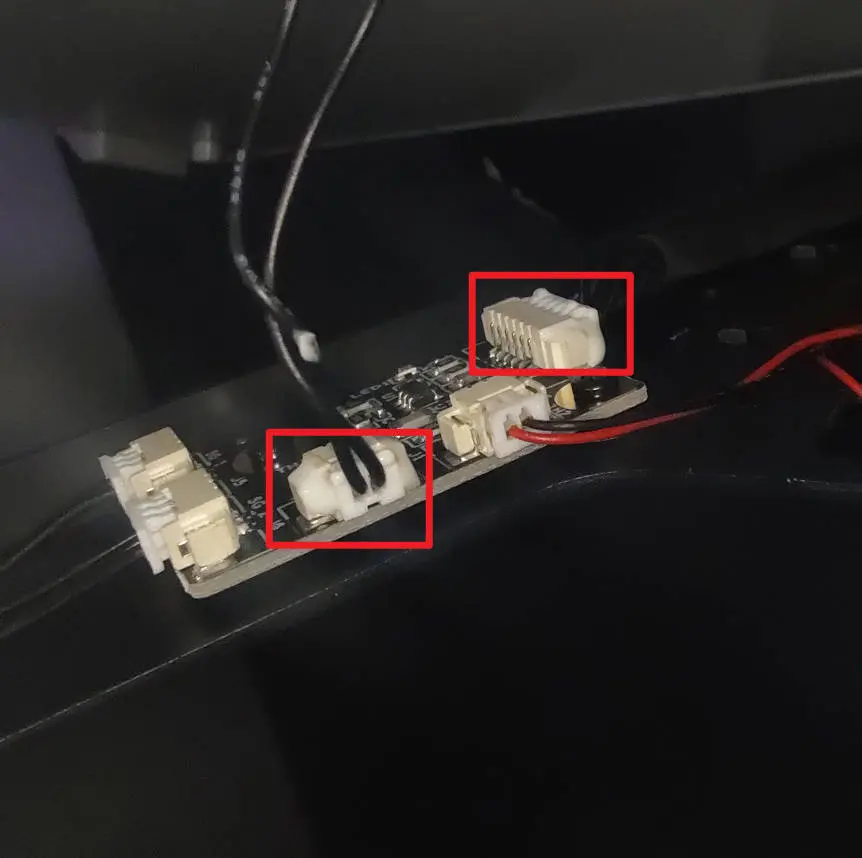

Trin 7 - Kontroller forbindelserne

I dette trin kan du kontrollere forbindelsen fra varmepladen til MC-kortet og NTC-kablet på samme tid. 2-pin-stikket er til NTC-kablet. Kontroller om stikkene er løse, og om kablerne er løse. Når du har kontrolleret og bekræftet alt er OK, eller tilsluttet igen, kan du tilslutte strøm og tænde printeren for at se, om varmepladetemperaturen ikke længere vises som 0. Er fejlen stadig til stede, skal du kontakte serviceteamet.

Samlingsguide

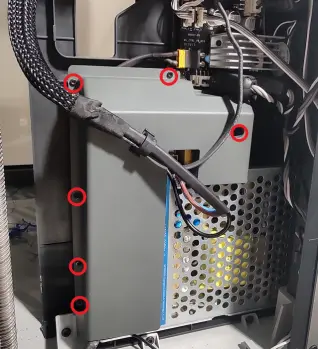

Trin 1 - Monter det beskyttende dæksel til strømmodulet

Monter det beskyttende dæksel til strømmodulet og sikr det med de 6 skruer.

Trin 2 - Monter affaldsskakten

Monter affaldsskakten, vær opmærksom på beslagene på begge sider, og fastgør den med de 2 skruer.

Trin 3 - Monter bagdækslet

For PTFE-røret gennem rørbeslaget, monter først bæltespændingsporten i højre side og derefter i venstre for at montere bagdækslet.

Trin 4 - Monter de 10+4 skruer

Monter de 10 + 4 skruer (se billede).

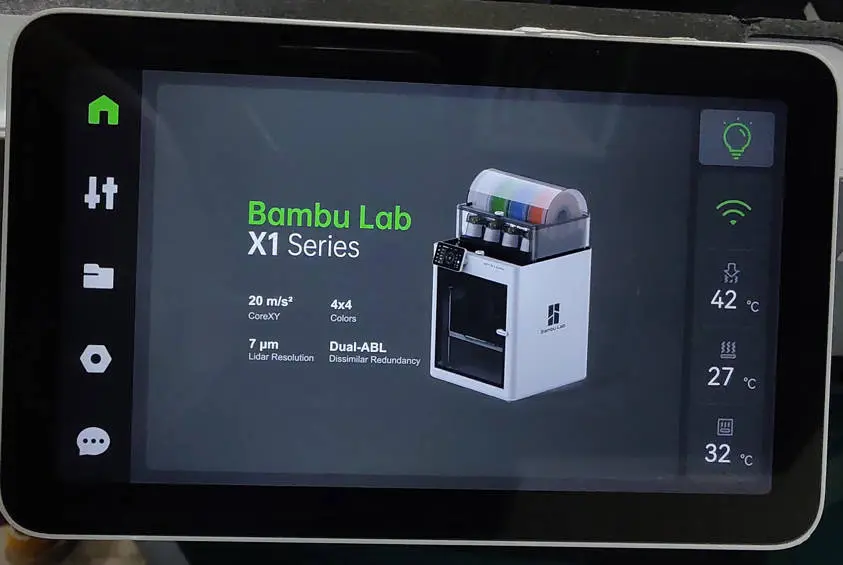

Scenarie 2: Varmepladetemperaturen er ikke 0

I dette tilfælde er strømforsyningen til varmepladen typisk unormal, hvilket forhindrer den i at varme op.

Fejlfindingsforslag

1. Kontroller varmepladestromkablets forbindelsestilstand.

2. Kontroller udgangen fra AC-kortet (høj spænding - grundlæggende elektriker-kendskab kræves).

Betjeningsvejledning (adskillelse og inspektion)

Trin 1 - Fjern bagdækselskruerne

BEMÆRK: Der er mange skruer involveret i denne procedure. Marker dem og læg dem i separate grupper for at undgå problemer.

Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der horer til hvor.

Trin 2 - Fjern bagdækslet

Fjern bagdækslet ved først at frigøre bæltespændingsporten i venstre side og derefter i højre side for at undgå at sætte sig fast.

Trin 3 - Fjern affaldsskakten

Fjern 2 skruer og tag affaldsskakten af.

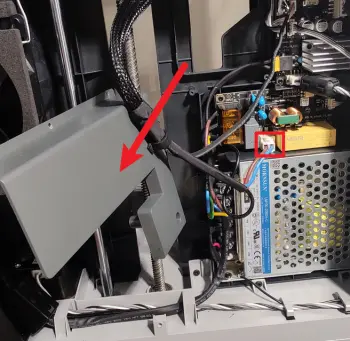

Trin 4 - Fjern det beskyttende dæksel til strømmodulet

Fjern de 6 skruer der er vist, flyt det beskyttende dæksel til siden, og kobl varmepladestromkablet fra AC-strømkortet.

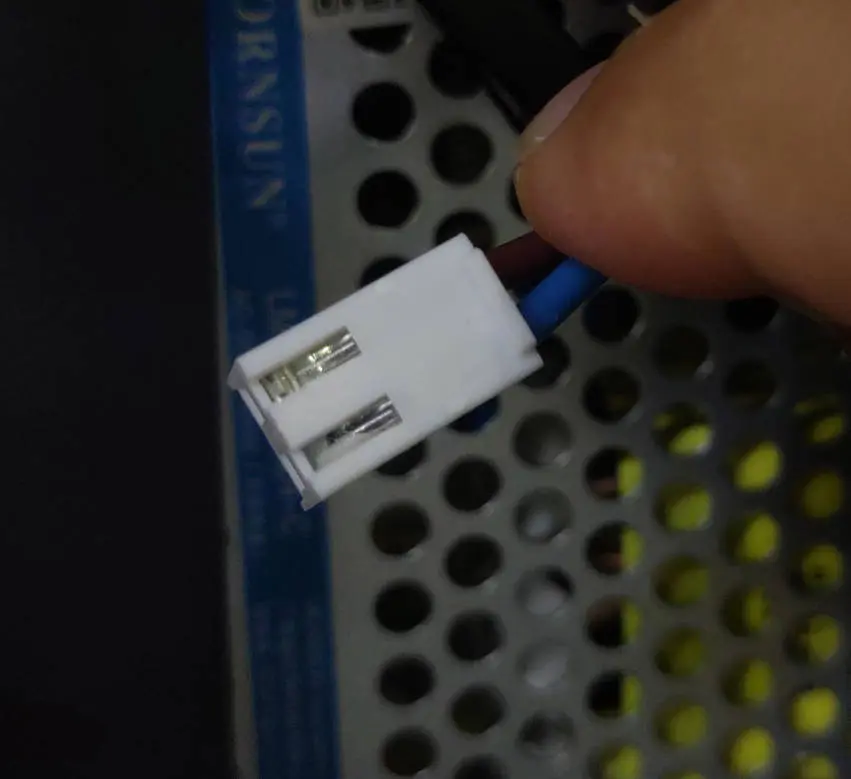

Trin 5 - Kontroller 2-pin-kablet og dets forbindelse

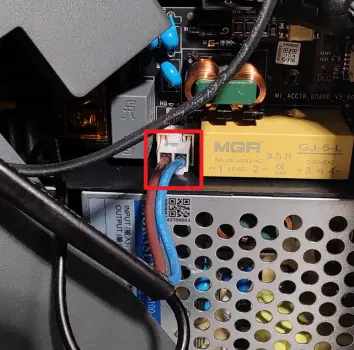

Når du har bekræftet at de 2 pins er normale, tilslut strømkablet til AC-strømkortet igen. Tilslut midlertidigt strømledningen for at starte printeren og indstil varmepladetemperaturen for at se om problemet er løst. Er det ikke løst, skal du frakoble strømledningen og fortsætte til næste trin.

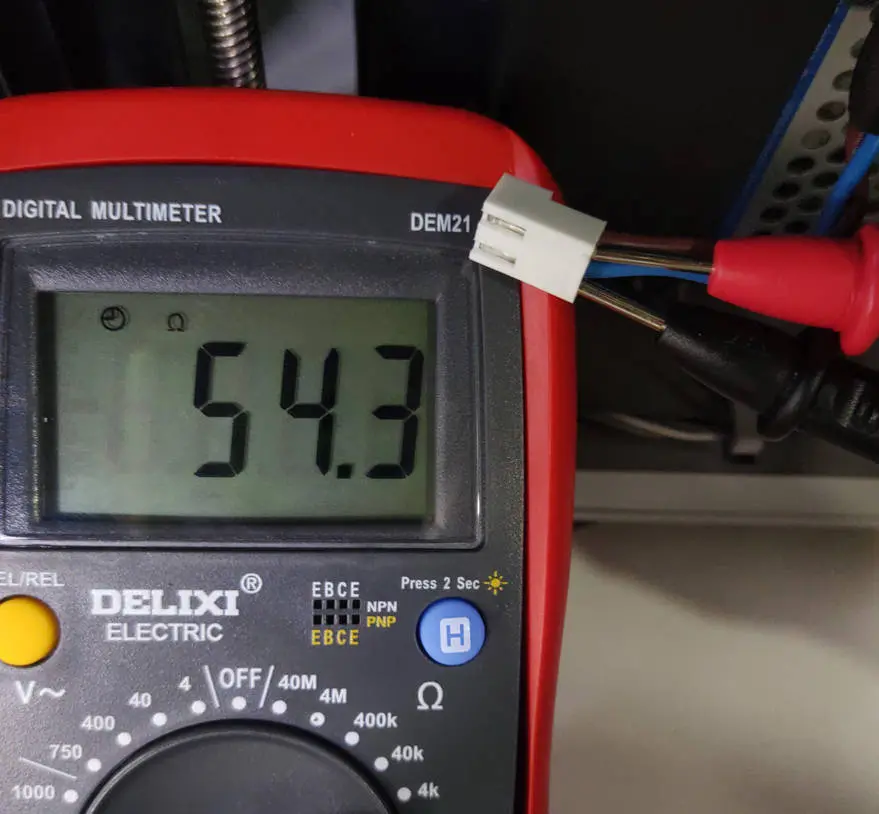

Tip: Har du et multimeter hjemme, kan du måle modstanden mellem de to pins. Under normale omstændigheder er modstanden ca. 50-60 ohm. Vises ingen modstandsværdi, er varmepladestrømforbindelsen sandsynligvis afbrudt, eller de interne komponenter er brændt ud.

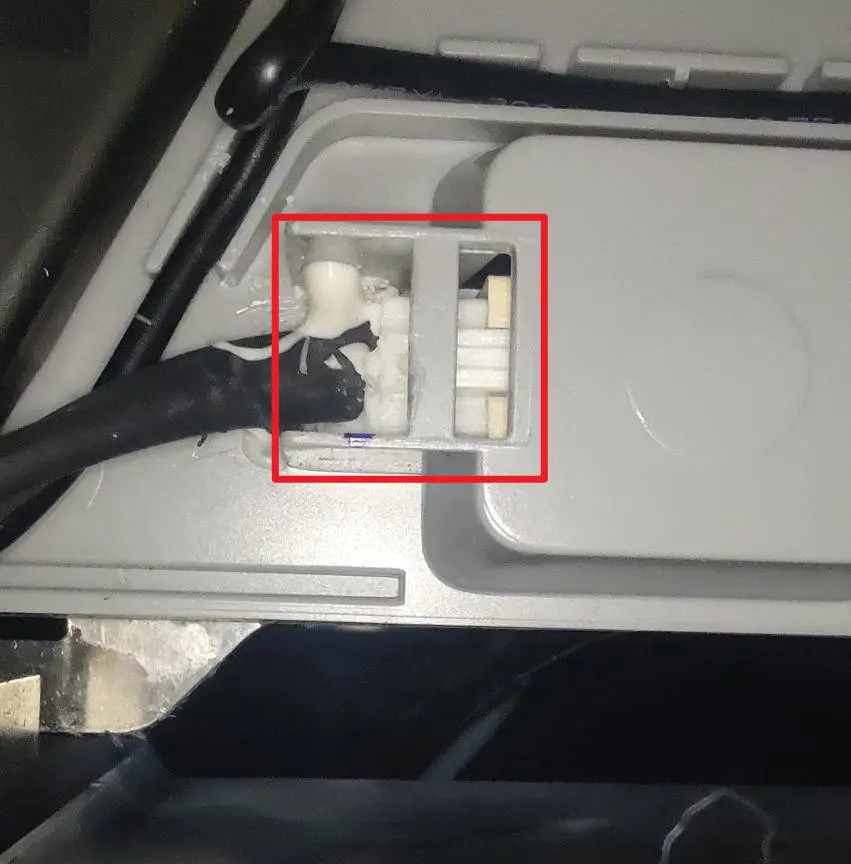

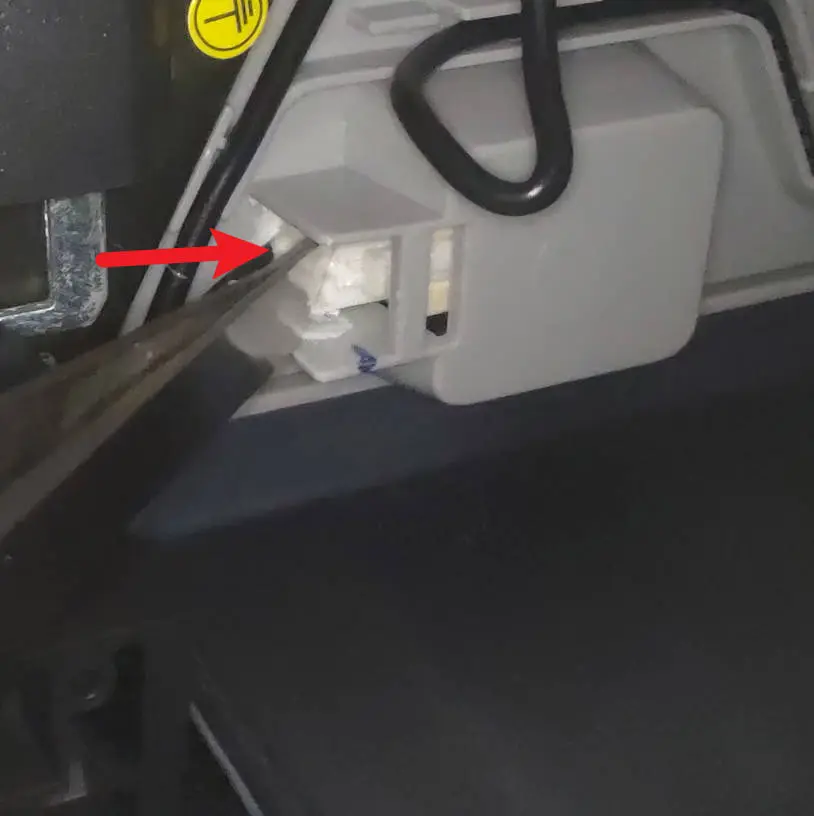

Trin 6 - Kontroller strømkabelets forbindelse under varmepladen

ADVARSEL: Bekræft altid at strømmen er frakoblet inden arbejdet påbegyndes.

Da stikket typisk er limet fast med hvid silikone, er det ikke altid umiddelbart synligt om forbindelsen er normal. Brug spidsen af pincetten til at trykke stikket ind et par gange. Tilslut derefter strøm, start printeren og indstil varmepladetemperaturen for at se om problemet er løst. Er problemet ikke løst, fortsæt til næste trin for at tjekke AC-kortet.

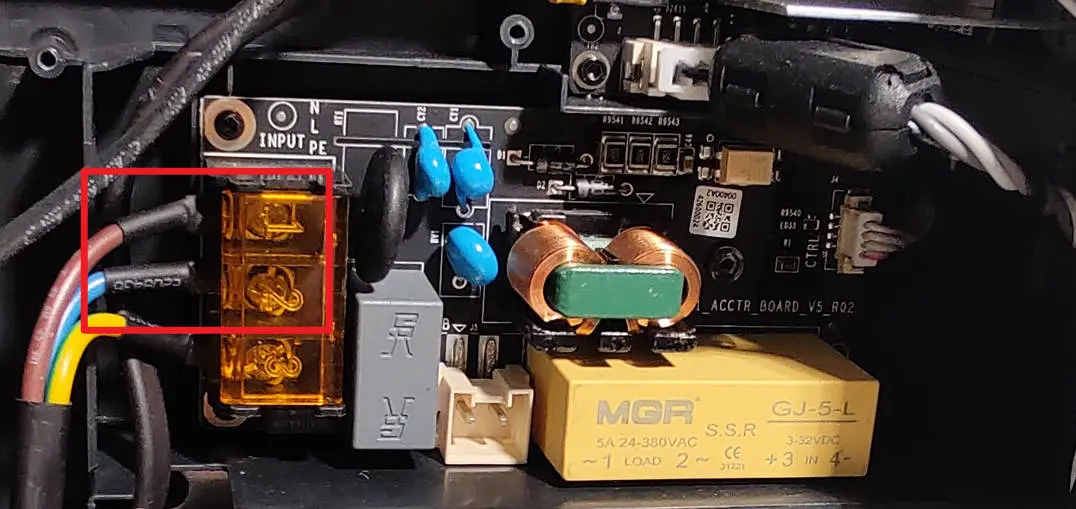

Trin 7 - Kontroller AC-strømkortets udseende

Inspicér AC-kortets udseende visuelt, herunder ryst indgangskablerne for at tjekke om de er løse (er de løse, tilslut og fastgør dem), og om komponenter på kortet har synlige brandmærker (er det tilfældet, se denne wiki for at udskifte AC-strømkortet). Bekræft at alt ser normalt ud, og fortsæt til næste trin.

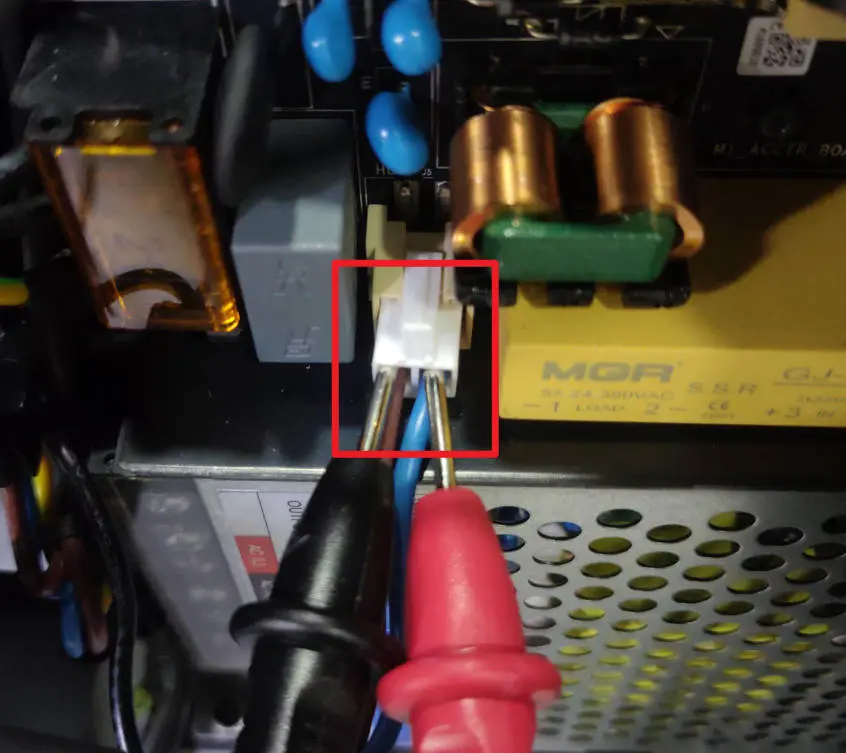

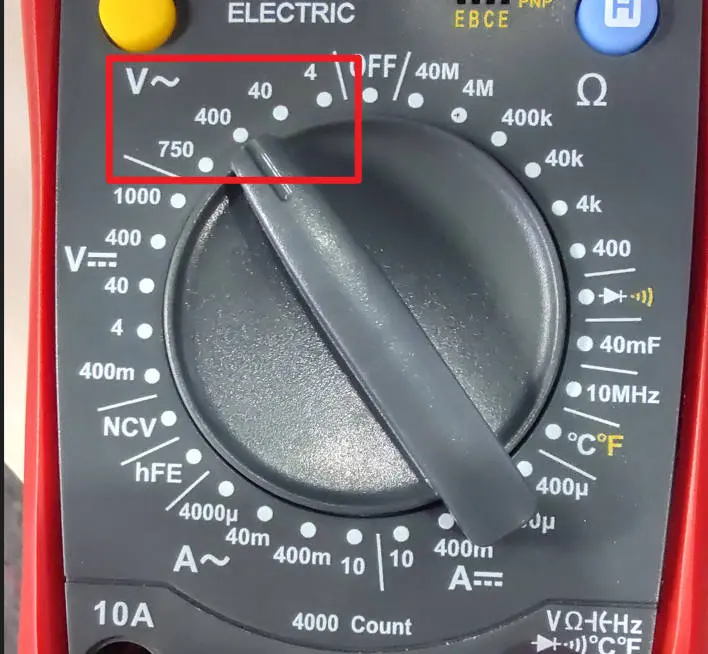

Trin 8 - Kontroller AC-kortets spændingsudgang

ADVARSEL: Elektrisk stod - kan forårsage alvorlige kvæstelser eller dod. Denne handling kræver malning af lysnetsspænding og anbefales ikke til personer uden relevant viden. Spring dette trin over, hvis du er usikker.

Med printeren tændt og varmepladen under opvarmning, brug multimeterets AC-spændingsmåleindstilling til at kontrollere udgangsspændingen, som bor svare til den lokale spænding. Er udgangsspændingen unormal, er AC-kortet defekt. Se denne wiki for at udskifte AC-strømkortet.

Kan ovenstående ikke afhjælpe fejlen, skal du kontakte serviceteamet.

Samlingsguide

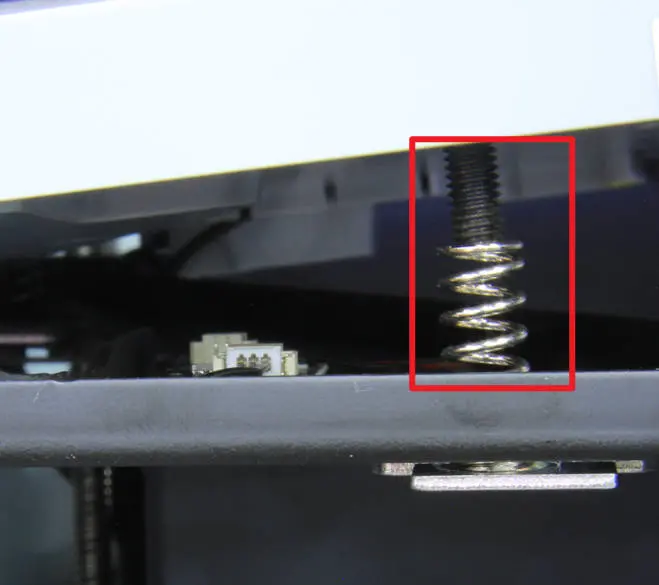

Trin 1 - Monter forspændingsfjedrene

Hold den øverste del af varmepladen, og monter forspændingsfjedrene på varmepladens skruer én ad gangen.

Trin 2 - Monter varmepladen

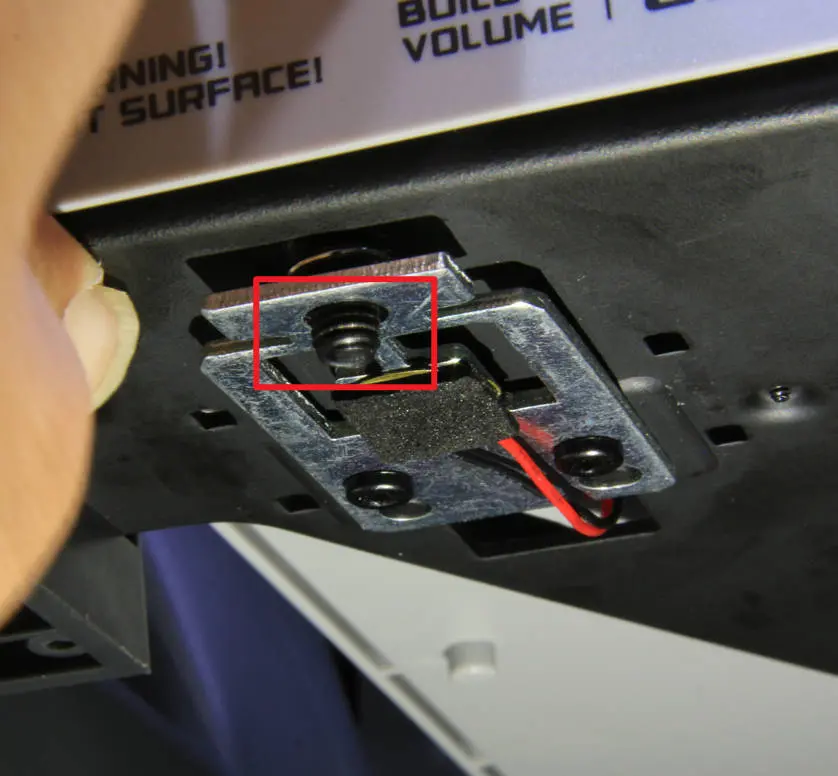

Nu kan du lukke varmepladen og samle den. Tryk forsigtigt ned fra toppen af varmepladen, og bekræft at alle tre studse kan passere gennem hullerne i sensorbeslaget.

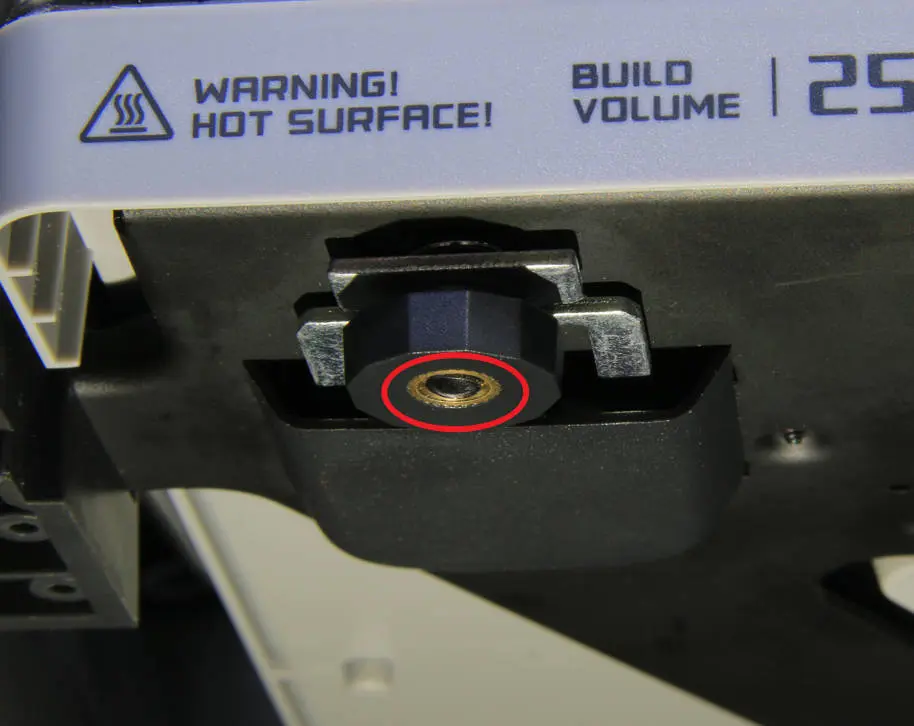

Trin 3 - Lås forspændingsmøtrikkerne

Placer gummiringe på de 3 forspændingsmøtrikker og skru dem jævnt ind lidt ad gangen. LÅS DEM IKKE ENDNU. Fortsæt med at skrue møtrikkerne jævnt ind, til studsene flugter med møtrikkernes bund (se billedet herunder).
