Vedligeholdelse · Bambu Lab H2S

Udskift varmeplade-enhed på H2S

Varmeplade-enhed

Printerens varmeplade er monteret inde i printerkammeret og kan bevæge sig op og ned langs Z-aksen. Den varmes op efter den temperatur, brugeren har indstillet, for at sikre at modellen sidder ordentligt fast på byggepladen og for at forhindre skævvridning.

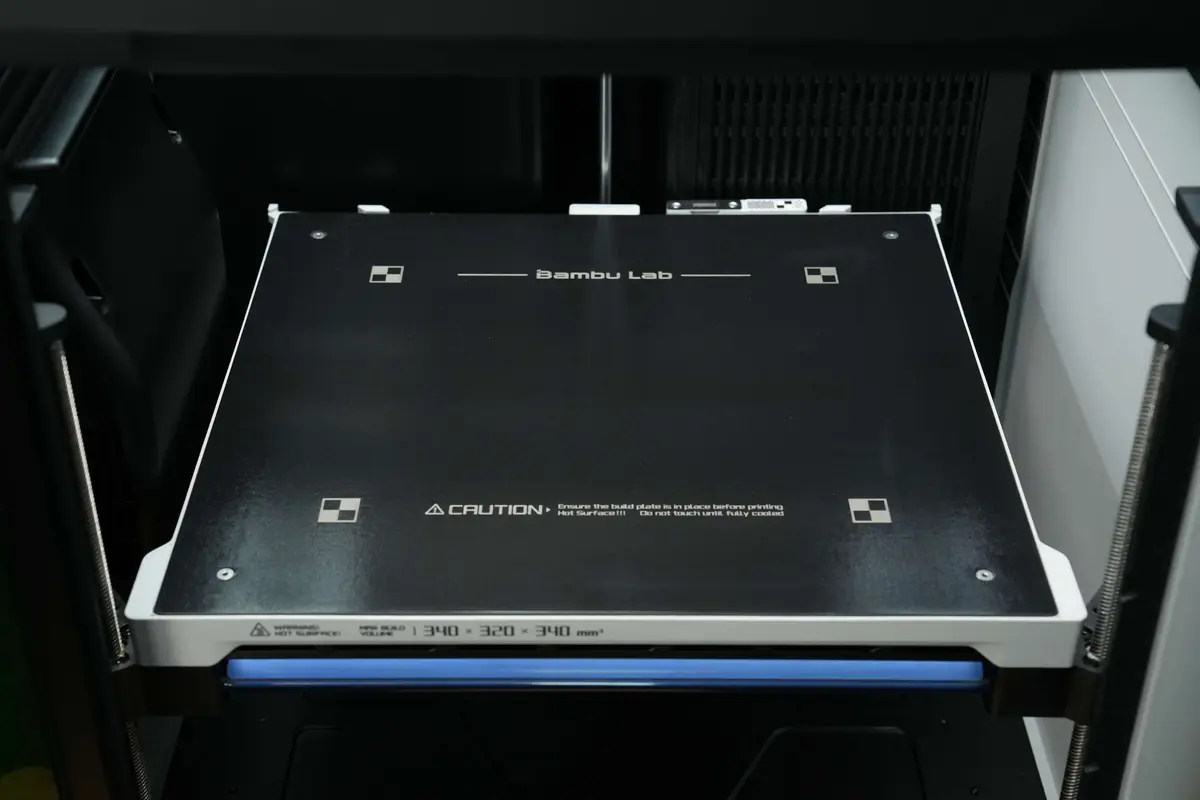

Varmeplade-enhed til Bambu Lab H2S
Reservedelene til varmeplade-enheden omfatter følgende:

  1. Varmeplade (med formonteret H2S-statuskabel) * 1

  2. M3x8-skruer (til fastgørelse af varmepladen til Z-akse-slæden) * 6

  3. Silikonepropper * 2

  4. STW3x5-skrue (til fastgørelse af varmepladens jordledning) * 1

Hvornår skal det bruges

  • Varmepladen varmer ikke op, og fejlfinding bekræfter at den er defekt.

  • Fysisk skade eller mærkbar deformation der påvirker funktionen.

  • Bekræftelse fra Bambu Labs officielle tekniske support om at varmepladen skal udskiftes.

Nødvendigt værktøj og materialer

  • Ny varmeplade-enhed

  • H2.0 unbrakonøgle

  • H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Udføres opgaver mens printeren er tændt, kan det resultere i kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at adskille dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før du udfører nogen vedligeholdelse. Dette forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi at indsende en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Afmonter varmepladen

Nogle af billederne i denne artikel viser H2D-varmepladen. Metoderne til at af- og påmontere varmepladen er de samme for H2S og H2D. Du kan derfor se bort fra denne mindre detalje. Billederne er kun til illustration.

Trin 1: Afmonter statusindikatoren og kalibreringsspolen til dyse-offset

Statusindikatoren er fastgjort til varmepladen med klips. Afbryd først statusindikatorens stik. Hold derefter statusindikatoren og skub fast bagfra for at frigøre den bageste klips. Når den bageste klips er frigjort, skubbes statusindikatoren bagud for at frigøre den forreste klips, og den fjernes.

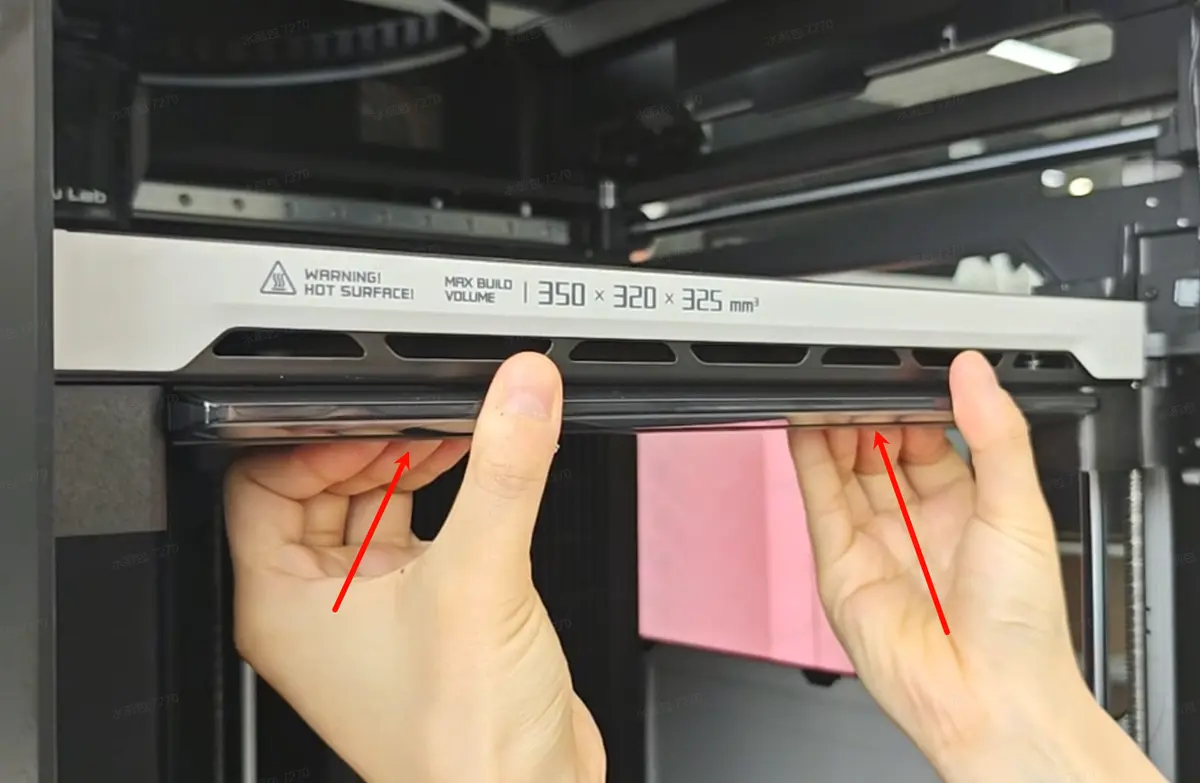

Statusindikatorens stik afbrydes på varmepladen Statusindikatoren frigøres fra klipsene på varmepladen

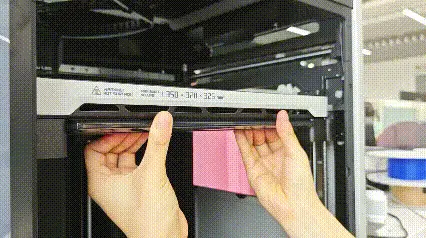

Animation der viser afmontering af statusindikatoren fra varmepladen

Trin 2: Afmonter bagpanel, udskydningsskakt og AC-printdæksel

Se denne Wiki Udskift H2D AC-print/AC-printdæksel for at fjerne følgende i rækkefølge:

  1. Bagpanel

  2. Udskydningsskakt

  3. AC-printdæksel
    Da udskiftning af varmepladen ikke involverer AC-printet, kan du springe trinene om AC-print-afmontering over.

Trin 3: Afbryd varmepladekablet

  1. Da de to kabler, der forbinder varmepladen til MC-printet, allerede blev afmonteret i Trin 2, kan du springe dette trin over. De to kabler er:
  • 3: H2S-statusindikatorens stik

  • 4: Varmepladens signalkabel

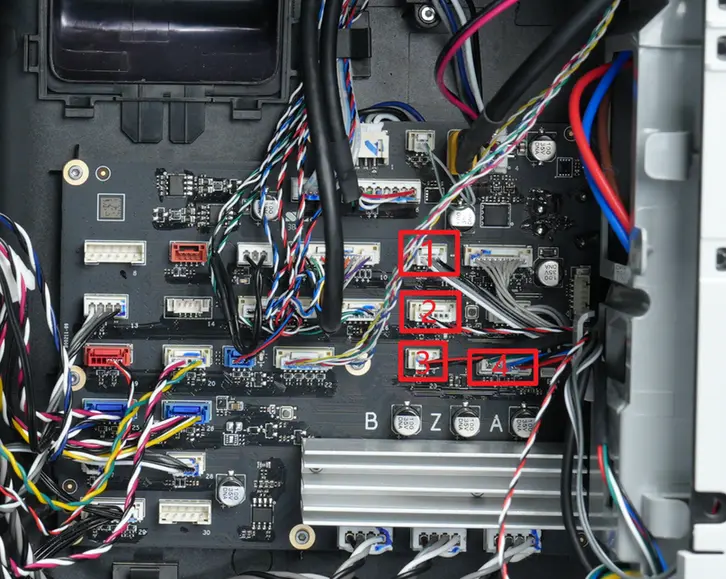

Statusindikatorens stik og varmepladens signalkabel på MC-printet

  1. Efter at have fjernet varmemodulets strømkabler, brug en pincet til at trykke på klipsen på varmepladens strømkabelstik og fjern strømkablerne. Fjern de 3 strømkabler ét ad gangen.

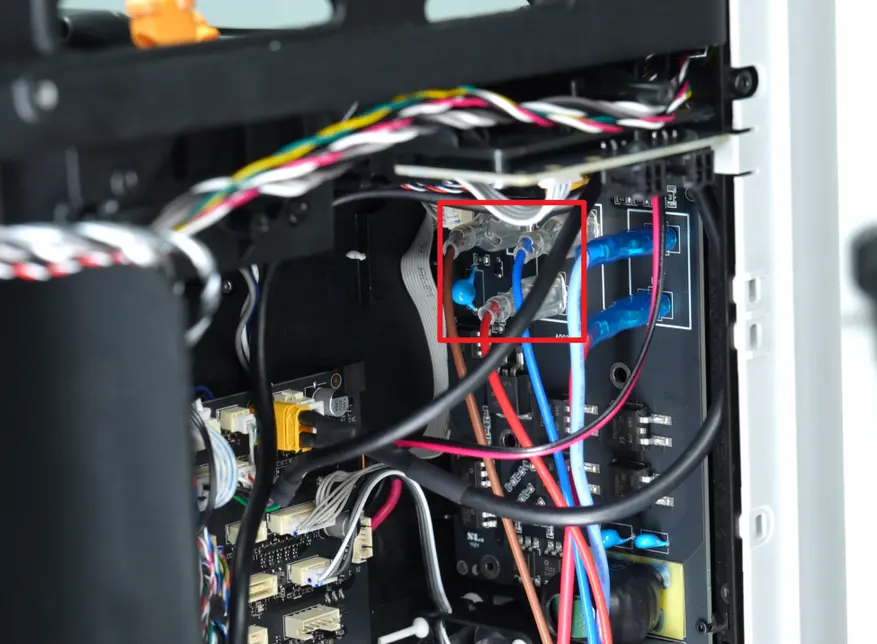

Pincet trykker på klipsen på varmepladens strømkabelstik

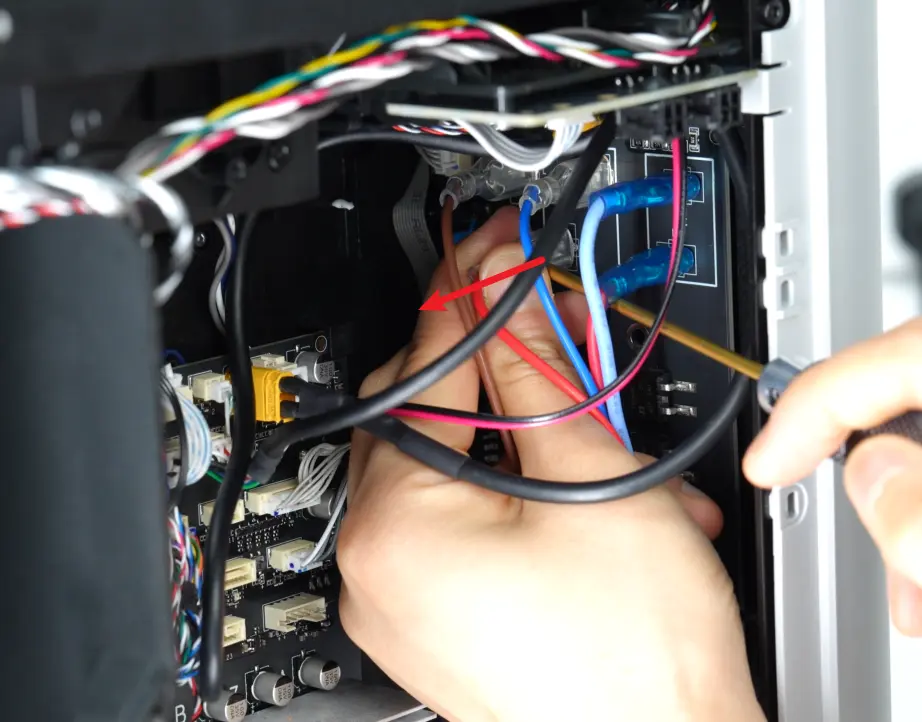

Strømkabel fjernes fra varmepladens stik

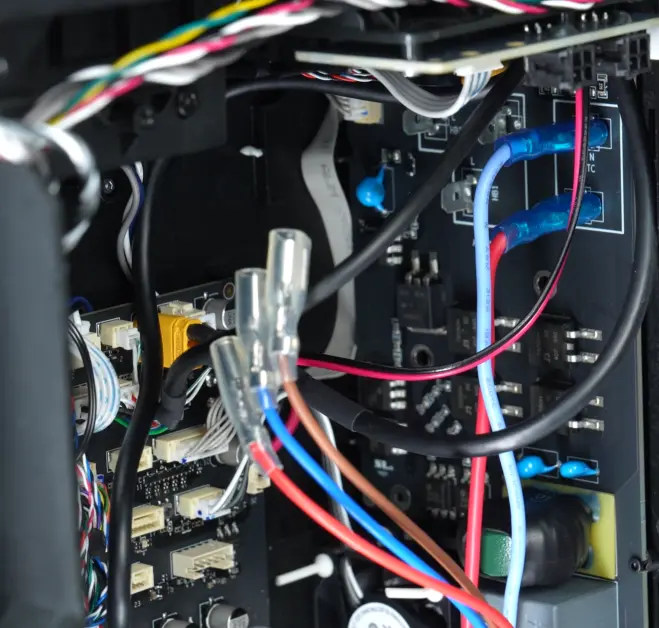

De 3 strømkabler fjernet fra varmepladen

  1. Fjern varmepladens jordledning fra klipsen og pil skummet af. Brug en H2.0 unbrakonøgle til at løsne fastgørelsesskruen til varmepladens jordforbindelse (STW3x5) og frigør jordledningen.

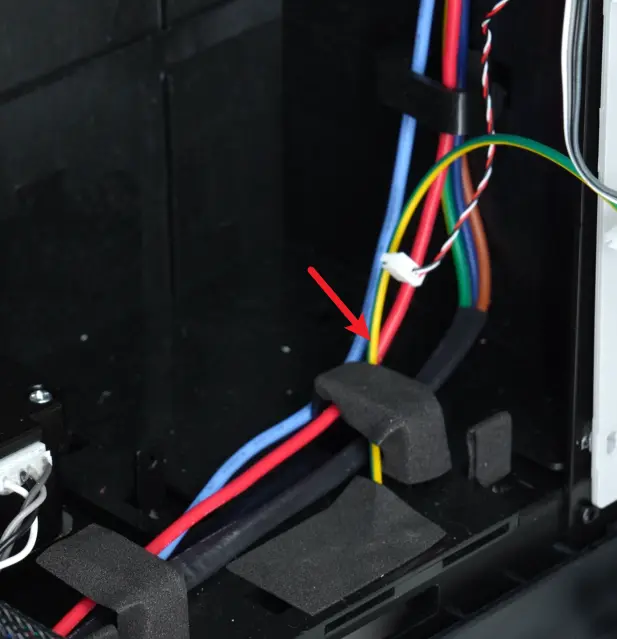

Varmepladens jordledning fjernes fra klipsen

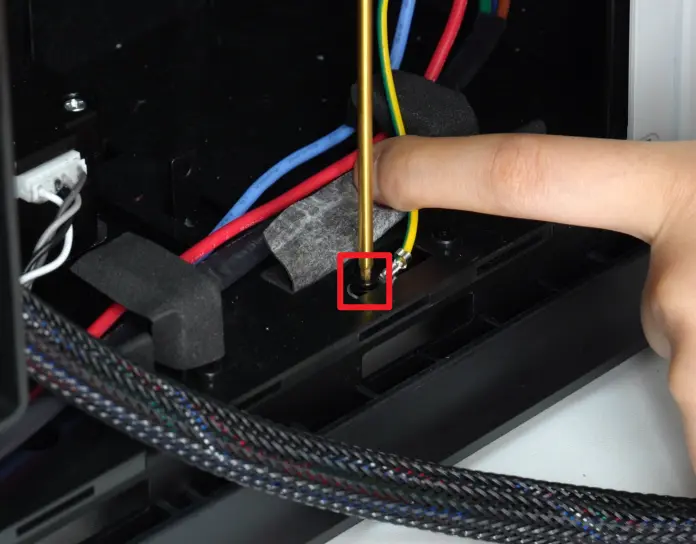

Fastgørelsesskruen til jordforbindelsen løsnes med H2.0 unbrakonøgle

  1. Brug en H2.0 unbrakonøgle til at løsne en fastgørelsesskrue til kabelklipsen (BT3x12), åbn klipsen og træk varmepladekablerne ud. Træk derefter kablerne ud af sidens forings-mellemrum og fjern dem fra klipsen bag Z-akse-slæden.

Fastgørelsesskruen til kabelklipsen løsnes med H2.0 unbrakonøgle

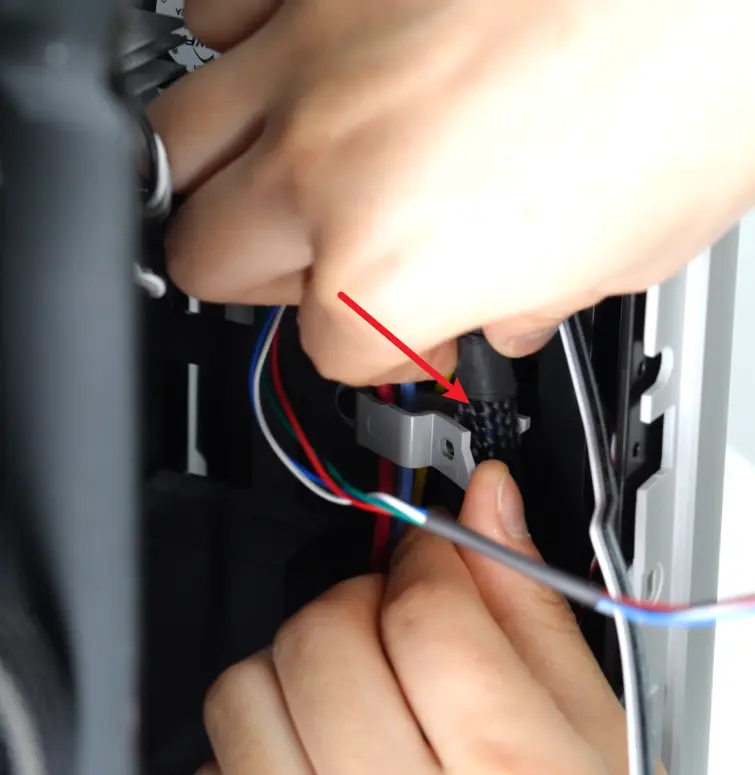

Kabelklipsen åbnes og varmepladekablerne trækkes ud

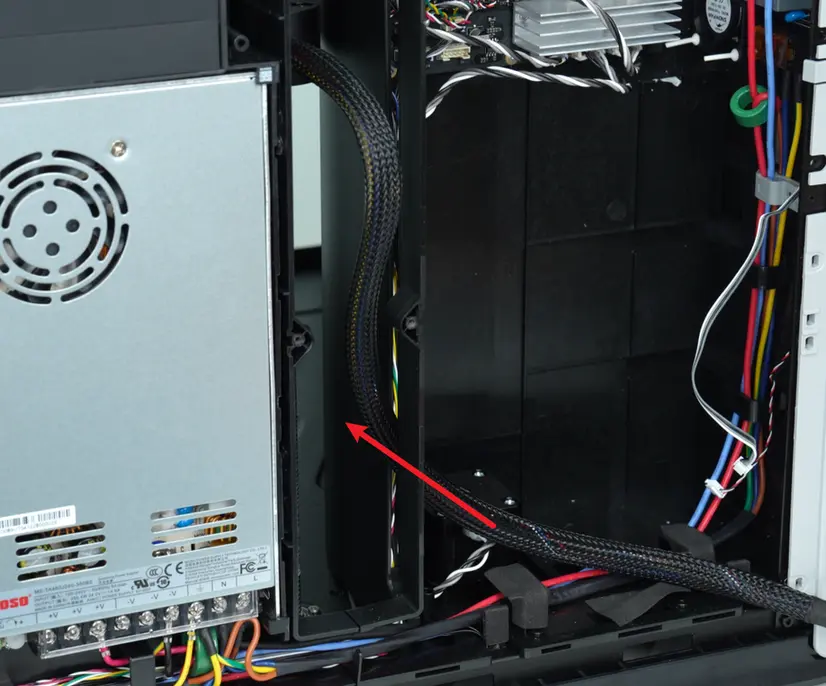

Kablerne trækkes ud af sidens forings-mellemrum

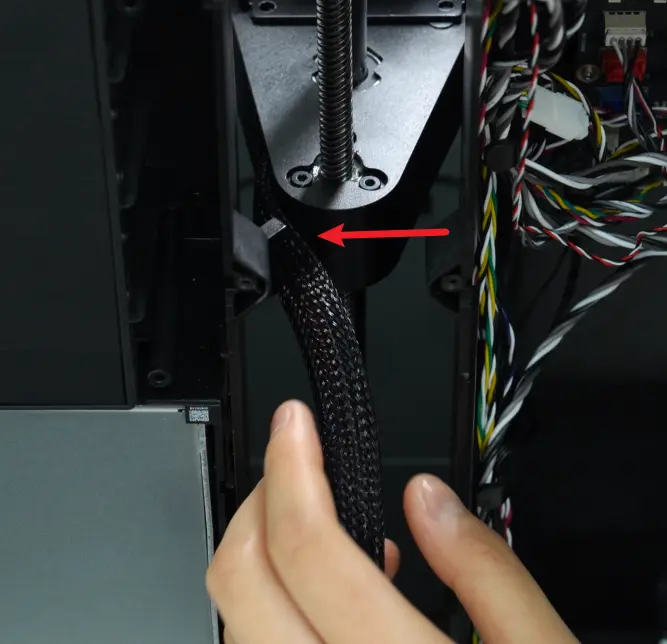

Kablerne fjernes fra klipsen bag Z-akse-slæden

Trin 4: Afmonter varmepladen

  1. Brug en H2.0 unbrakonøgle eller en pincet til at fjerne de to silikonepropper på venstre og højre side af varmepladen. Brug derefter H2.0 unbrakonøglen til at løsne de 6 skruer (M3x8) vist på billederne.

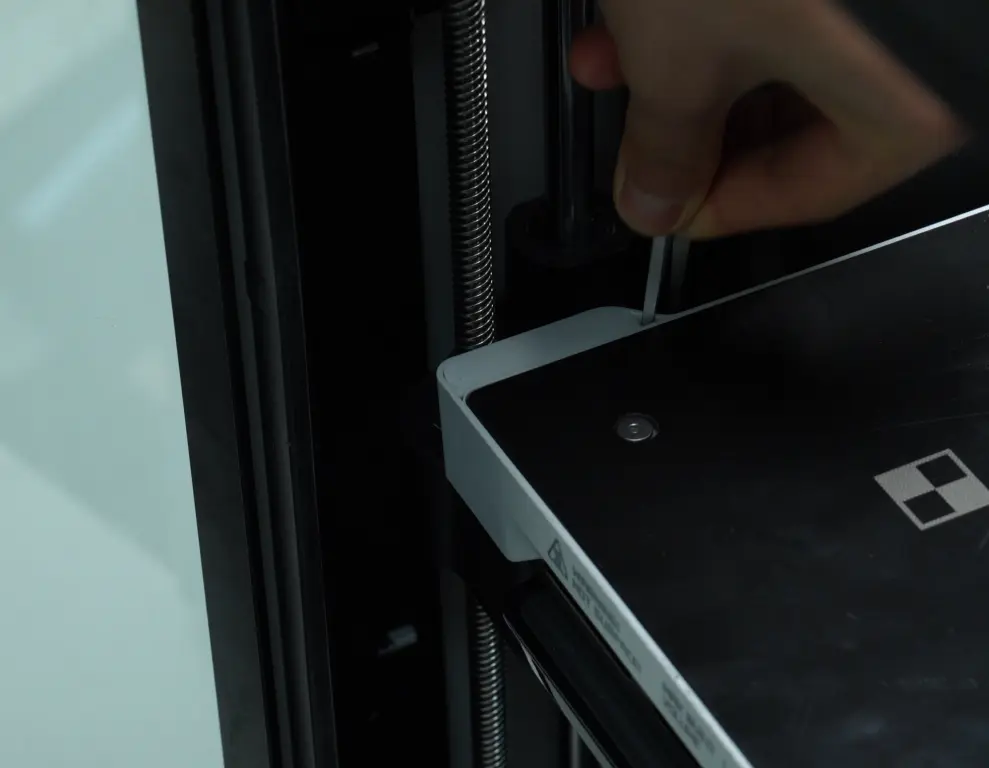

Silikoneprop fjernes fra siden af varmepladen

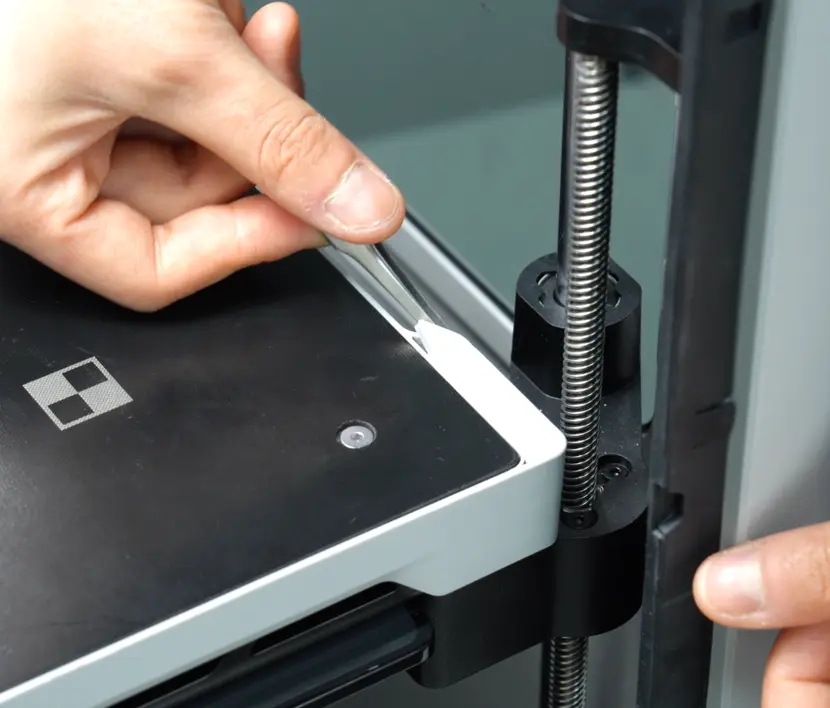

De 6 M3x8-skruer på varmepladen løsnes med H2.0 unbrakonøgle

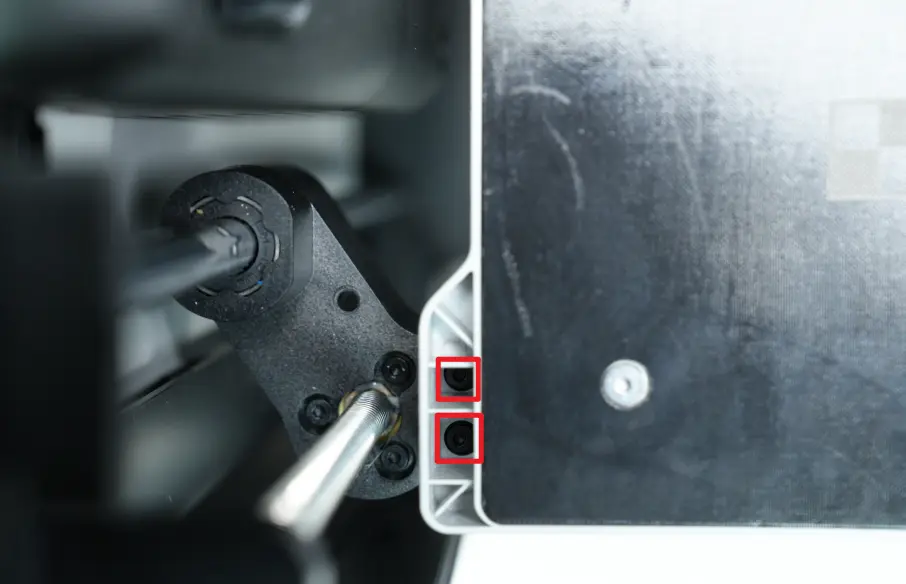

Placering af de 6 fastgørelsesskruer på varmepladen

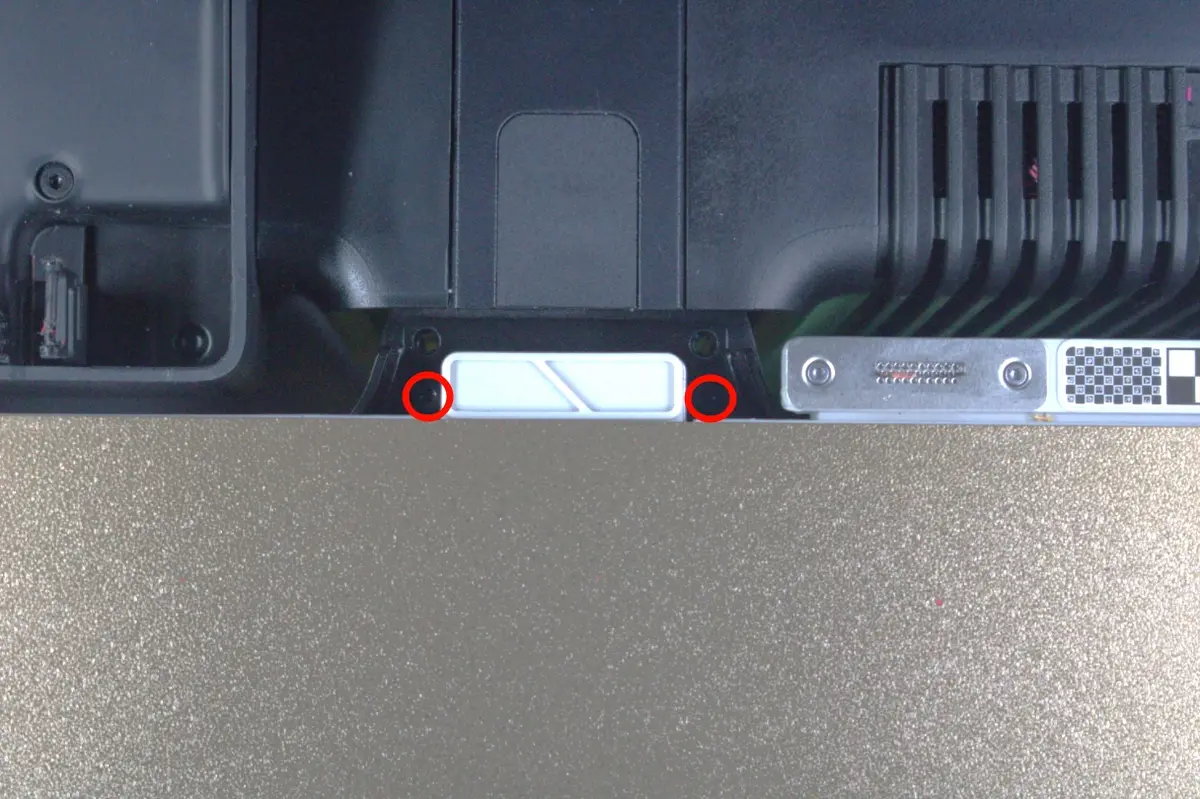

Varmepladen set fra undersiden med fastgørelsespunkter

  1. Efter at alle kabler er fjernet og skruerne er løsnet, løft varmepladen en smule og træk varmepladekablerne ud af Z-akse-slæden. Fjern kablerne fra nylonstripsene ét ad gangen for at undgå at de sætter sig fast på grund af det lille slædemellemrum.

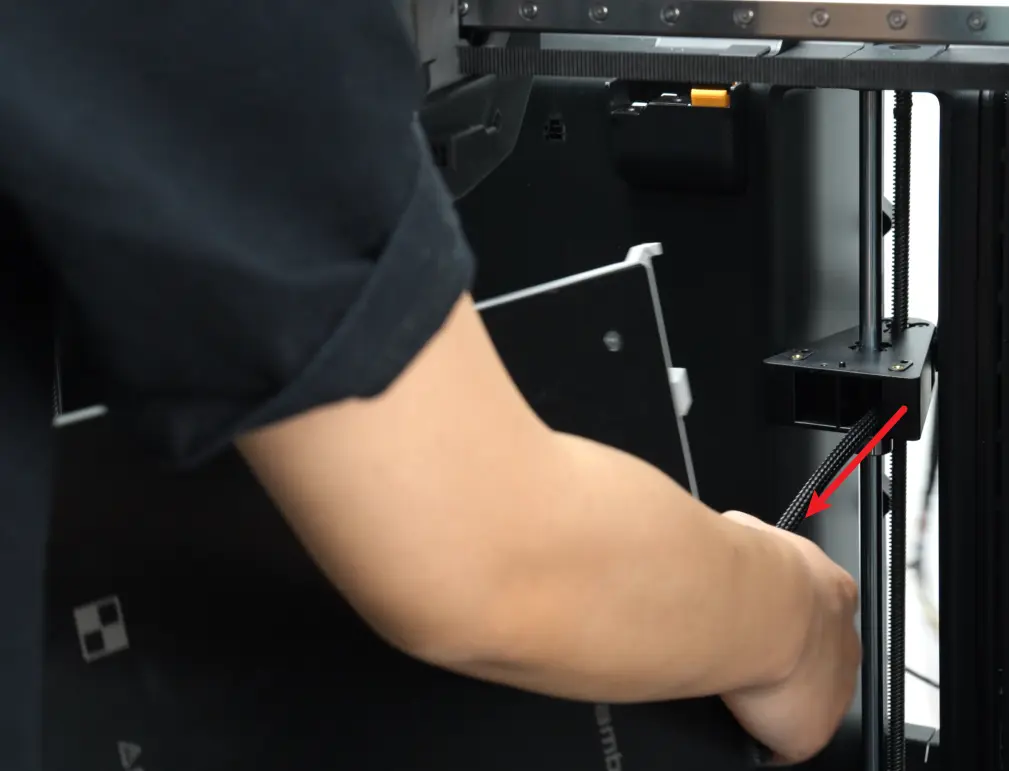

Varmepladen løftes og kablerne trækkes ud af Z-akse-slæden

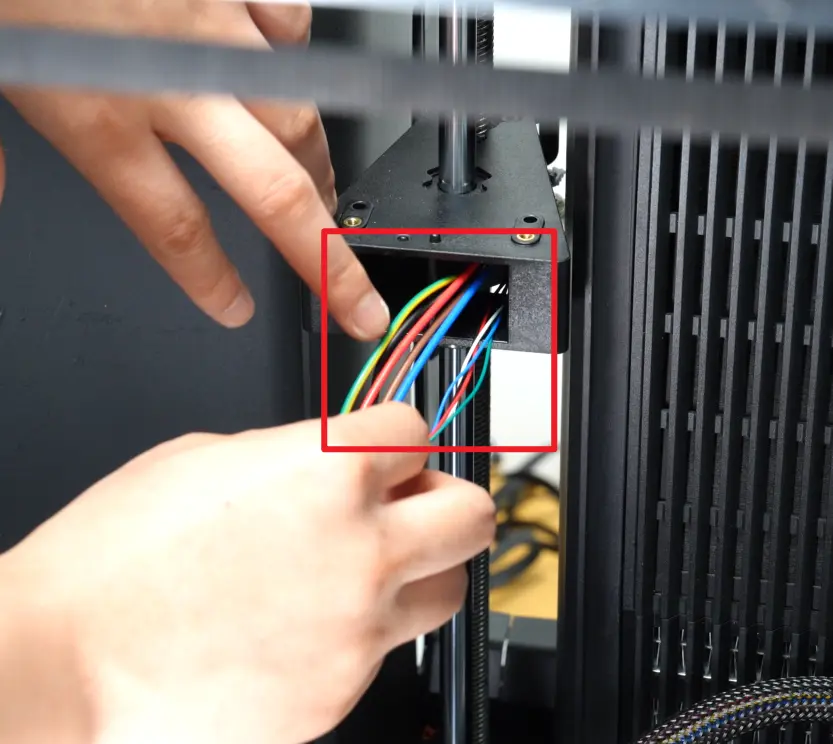

Kablerne frigøres fra nylonstripsene

Monter varmepladen

Trin 1: Monter varmepladen

  1. Før varmepladekablerne gennem de små huller i Z-akse-slæden. Før først de kabler igennem, der er forbundet til AC-printet, fold derefter de resterende kabler og træk dem igennem.

Først kan du føre det røde kabel igennem.

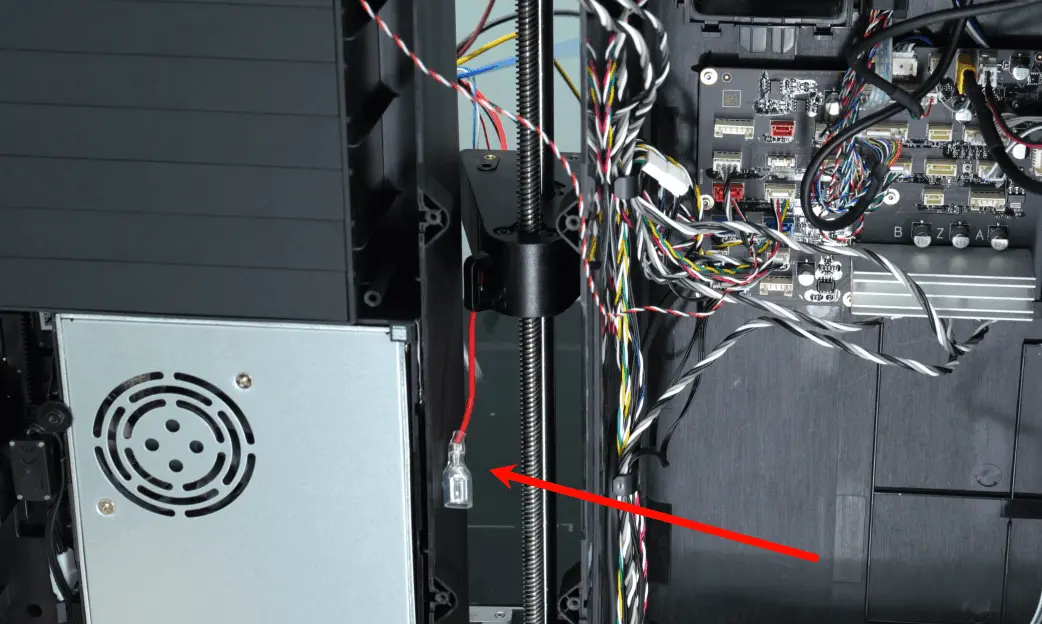

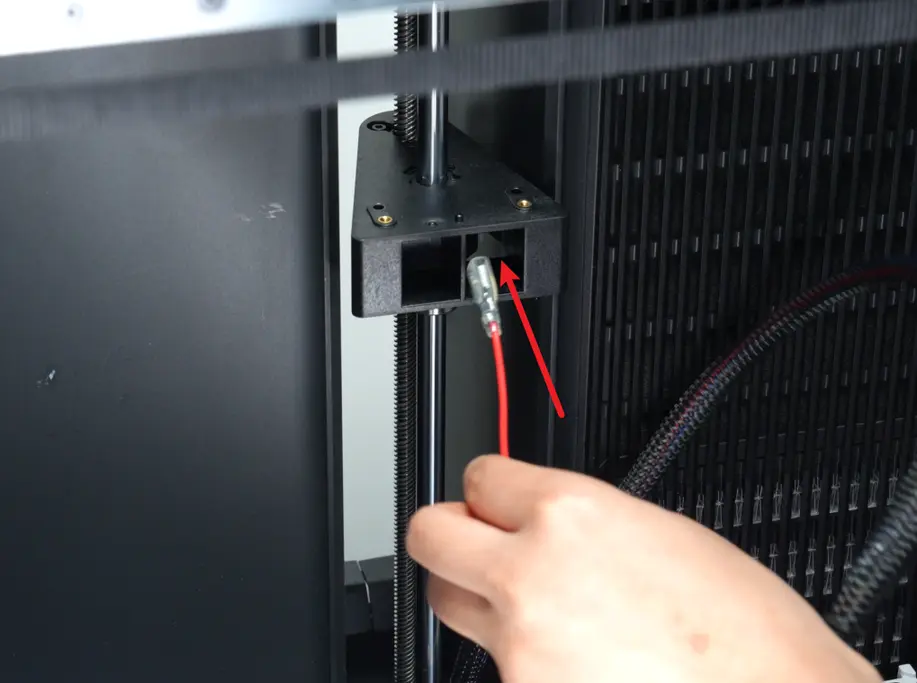

Det røde kabel føres gennem det lille hul i Z-akse-slæden Det røde kabel trukket gennem Z-akse-slæden

På grund af hullets snæverhed er det nødvendigt at pille silikonebeklædningen af de to blå og brune kabler hver for sig, og derefter føre dem gennem det lille hul ét ad gangen.

Silikonebeklædningen pilles af det blå kabel Det brune kabel føres gennem det lille hul

Det røde, blå og brune kabel trukket gennem Z-akse-slæden

Efter at det røde, blå og brune kabel er trukket igennem, bøjes de resterende kabler og sættes ind i det lille hul, hvorefter de trækkes ud i den anden ende.

De resterende kabler bøjes og sættes ind i det lille hul De resterende kabler trækkes ud i den anden ende af hullet

Animation der viser kablerne føres gennem Z-akse-slæden

Den endelige tilstand er vist på følgende figur.

Kablerne korrekt ført gennem Z-akse-slæden, endelig tilstand

Nærbillede af kablerne trukket gennem Z-akse-slæden

  1. Vip eller løft printeren en smule (hold printeren stabilt for at undgå at den vælter og forårsager skader) og træk manuelt i remmen for at sænke de 3 Z-akse-slæder til bunden. Hold varmepladen lodret for at undgå at den støder mod slæderne.

Bemærk: Træk remmen frem og tilbage for at bekræfte retningen nedad.

Remmen trækkes manuelt for at sænke Z-akse-slæderne

De 3 Z-akse-slæder sænket til bunden

  1. Brug en H2.0 unbrakonøgle til at spænde de fire fastgørelsesskruer til Z-akse-slæden (M3x35x8).

Fastgørelsesskruerne til Z-akse-slæden spændes med H2.0 unbrakonøgle

Z-akse-slæden fastgjort med M3x35x8-skruer

De fire fastgørelsesskruer til Z-akse-slæden spændt

  1. Træk varmepladekablet helt gennem Z-akse-slæden, justér varmepladen med de 3 Z-akse-slæder og spænd de 6 fastgørelsesskruer (M3x8). Genmonter til sidst de to silikonepropper.

Varmepladen justeres med de 3 Z-akse-slæder

De 6 M3x8-skruer spændes for at fastgøre varmepladen

Varmepladen monteret med fastgørelsesskruer og silikonepropper

Trin 2: Tilslut varmepladekablerne

  1. Læg varmepladekablerne ind i kabelklipsen og brug en H2.0 unbrakonøgle til at spænde klipsens fastgørelsesskrue (ST3x12).

Varmepladekablerne lægges ind i kabelklipsen

Kabelklipsens fastgørelsesskrue spændes med H2.0 unbrakonøgle

Varmepladekablerne fastgjort i kabelklipsen

  1. Tilslut de 3 strømkabler (brun, blå og rød) til AC-printet med klipssiden vendt udad.

Se billedet for de korrekte forbindelser: øverst til venstre er brun, øverst til højre er blå, og nederst er rød.

De 3 strømkabler tilsluttes AC-printet med klipssiden udad

Korrekt placering af brun, blå og rød ledning på AC-printet

  1. Før jordledningen gennem skruehullet, brug en H2.0 unbrakonøgle til at fastgøre varmepladen til printerens base, fastgør jordledningen i foringsklipsen og genpåfør skummet.

Jordledningen føres gennem skruehullet og fastgøres

Jordledningen fastgjort i foringsklipsen med skum genpåført

  1. Varmepladens signalkabel og statusindikatorens stik monteres i Trin 4.

Trin 3: Monter AC-printets kabeldæksel, udskydningsskakt og bagpanel

Se denne Wiki for at montere følgende i rækkefølge:

  1. AC-printdæksel

  2. Udskydningsskakt

  3. Bagpanel

Udskift H2D AC-print/AC-printdæksel

Trin 4: Monter statusindikatoren og kalibreringsspolen til dyse-offset

Statusindikatoren har to rækker klips. Justér den længere forreste række klips med hullerne i varmepladen, sæt dem i, og træk fremad for at låse dem på plads. Skub derefter statusindikatoren opad for at låse de bageste klips og tilslut stikket igen.

Statusindikatorens forreste klips justeres med hullerne i varmepladen

Animation der viser montering af statusindikatoren på varmepladen

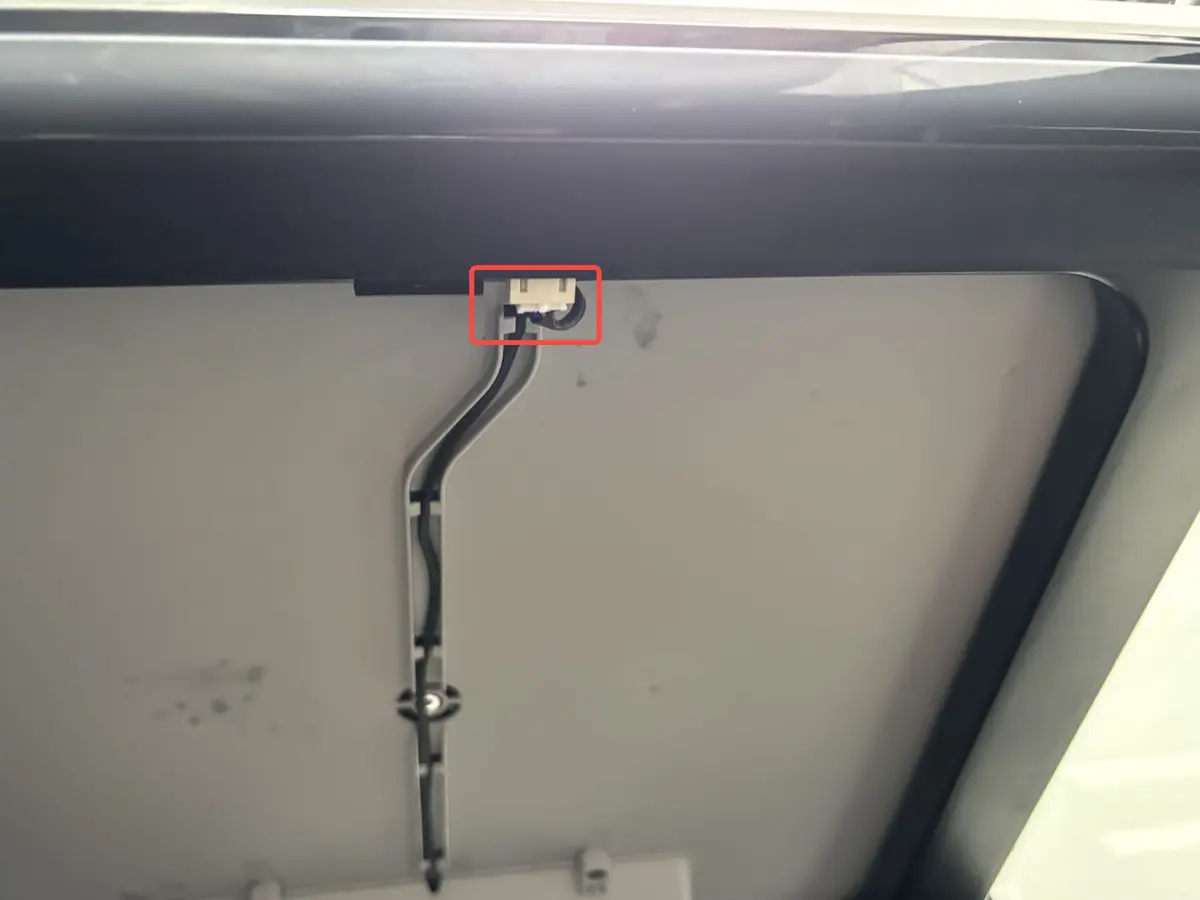

Statusindikatoren monteret og stikket tilsluttet

Trin 5: Fjern fastgørelsesskruerne til Z-akse-slæden

Brug en H2.0 unbrakonøgle til at fjerne de 4 fastgørelsesskruer til Z-akse-slæden (M3x35x8).

Fastgørelsesskruerne til Z-akse-slæden fjernes med H2.0 unbrakonøgle

Nærbillede af fjernelse af Z-akse-slædens fastgørelsesskruer

De 4 fastgørelsesskruer til Z-akse-slæden fjernet

Trin 6: Bedleveling ved høj temperatur

Efter udskiftning af varmepladen er det nødvendigt at udføre en bedleveling ved høj temperatur for at forhindre unormal drift af printeren. Tryk på skærmen på "Settings" > "Calibration" > "Print Calibration", markér "High-temperature Bed Leveling", og start kalibreringsprocessen.

Skærmmenu til kalibrering med bedleveling ved høj temperatur

Kontrollér funktionen

Tilslut strømkablet og tænd for strømmen, start et print, og bekræft om varmepladens funktion er normal.

Skruespecifikationer og antal

Specifikationer og antal af skruer der indgår i udskiftning af H2S-varmepladen (det anbefales at opbevare de afmonterede skruer omhyggeligt for at undgå at miste dem):

Specifikation Billede Anvendelse Placering Antal

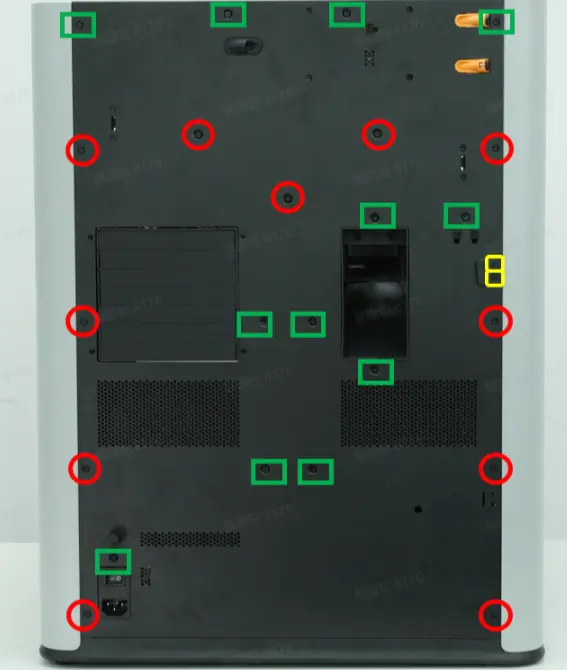

BT3x8 Fastgør bagpanelet (markeret med den grønne firkant) BT3x8-skrue til fastgørelse af bagpanelet 12
Fastgør udskydningsskakten Skrue til fastgørelse af udskydningsskakten 1
Fastgør AC-printdækslet Skrue til fastgørelse af AC-printdækslet 1
ST3x8 Fastgør bagpanelet (markeret med den røde cirkel) ST3x8-skrue til fastgørelse af bagpanelet 11
ST3x12 Fastgør spoleholderbeslaget (markeret med den gule firkant) ST3x12-skrue til fastgørelse af spoleholderbeslaget 2

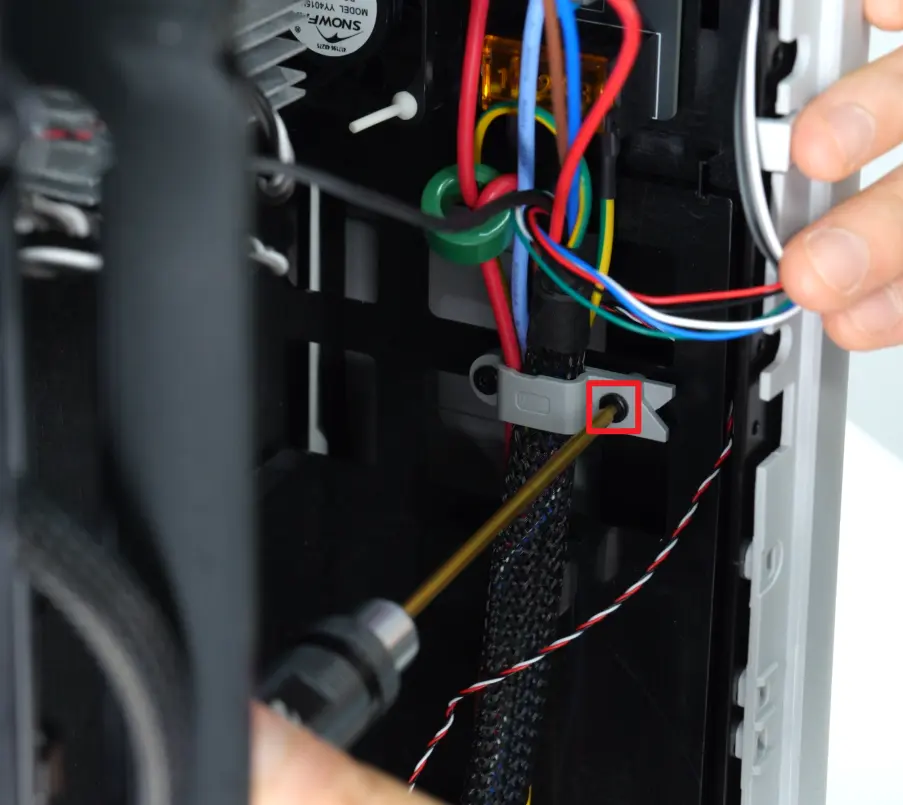

BT3x12 Fastgør kabelklipsen BT3x12-skrue til fastgørelse af kabelklipsen 1
STW3x5 Fastgør jordledningen STW3x5-skrue til fastgørelse af jordledningen 1
M2x5 Fastgør kalibreringsspolen til dyse-offset M2x5-skrue til fastgørelse af kalibreringsspolen 2
M3x6 Fastgør varmepladen M3x6-skrue til fastgørelse af varmepladen, billede 1M3x6-skrue til fastgørelse af varmepladen, billede 2M3x6-skrue til fastgørelse af varmepladen, billede 3 6
M3x35x8 Fastgør Z-akse-slæden M3x35x8-skrue til fastgørelse af Z-akse-slæden, billede 1M3x35x8-skrue til fastgørelse af Z-akse-slæden, billede 2M3x35x8-skrue til fastgørelse af Z-akse-slæden, billede 3 4

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
