HMS_0300-0100-0001-0008 Der opstod en fejl under opvarmning af varmebordet, og varmemodulerne kan være defekte.

Fejlsymptom

Varmemodulet (AC board) leverer vekselstrøm til varmebordet til opvarmning. Når AC board-modulet svigter, kan det medføre unormal temperaturstigning i varmebordet. Mulige årsager omfatter:

1. Skade på AC board

2. Fejl i varmebordet

Nødvendige værktøjer og materialer

• H1.5/H2.0 unbrakonøgle
• Multimeter

Fejlfindingstrin

Sikkerhedsbemærkning

Vigtig påmindelse!
Før du udfører vedligeholdelse på printeren og dens elektroniske komponenter (herunder toolhead-kabler), skal du slukke for printeren og afbryde strømforsyningen for at undgå utilsigtede berøringer af skærmen eller kortslutninger, der kan forårsage yderligere skade på elektronikken og sikkerhedsrisici.
Når du udfører vedligeholdelse eller fejlfinding på printeren, skal du først kontrollere temperaturen på hotend og varmebord. Undgå at arbejde ved høje temperaturer. Hvis det er nødvendigt at arbejde ved høje temperaturer, skal du bruge varmebestandige handsker for at sikre et sikkert og effektivt vedligeholdelsesarbejde.

1. Kontrollér, om varmebordet varmer op automatisk

Sluk for printeren, og vent i cirka 5 minutter, så varmebordets temperatur kan falde til stuetemperatur.

Tænd for printeren igen. Hold hånden over varmebordet (undgå direkte kontakt) for at mærke ændringer i overfladetemperaturen.

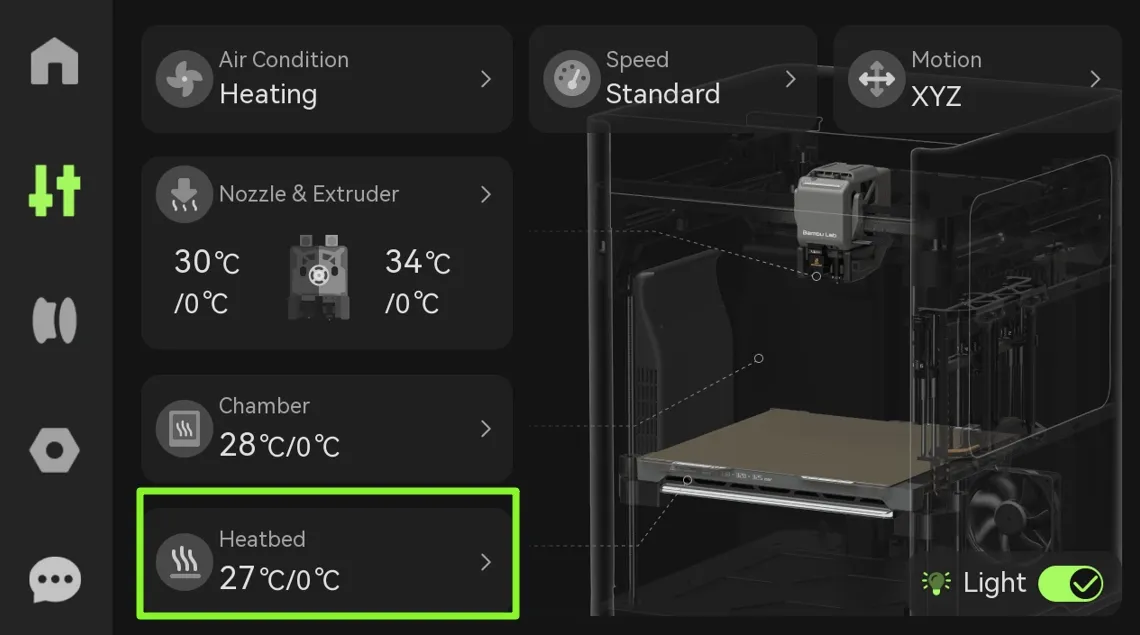

Hvis varmebordet varmer op automatisk, og varmebordets temperaturværdi på printerskærmen stiger automatisk, skyldes fejlen svigt i AC board. Se Udskift AC board/AC board-kabeldæksel til H2-serien for at udskifte AC board. Hvis der ikke sker automatisk opvarmning, skal du gå videre til næste trin.

2. Efterse AC board visuelt

Se Udskift AC board/AC board-kabeldæksel til H2-serien for at afmontere printerens bagpanel og AC-dækpladen.

Undersøg forsiden af AC board for tydelige tegn på brand eller komponentskader. Er der det, skal der monteres et nyt AC board. Hvis udseendet er normalt, og du har et multimeter, skal du gå videre til næste fejlfindingstrin. Hvis du ikke har et multimeter, bedes du kontakte kundesupportteamet.

3. Mål varmebordets modstand

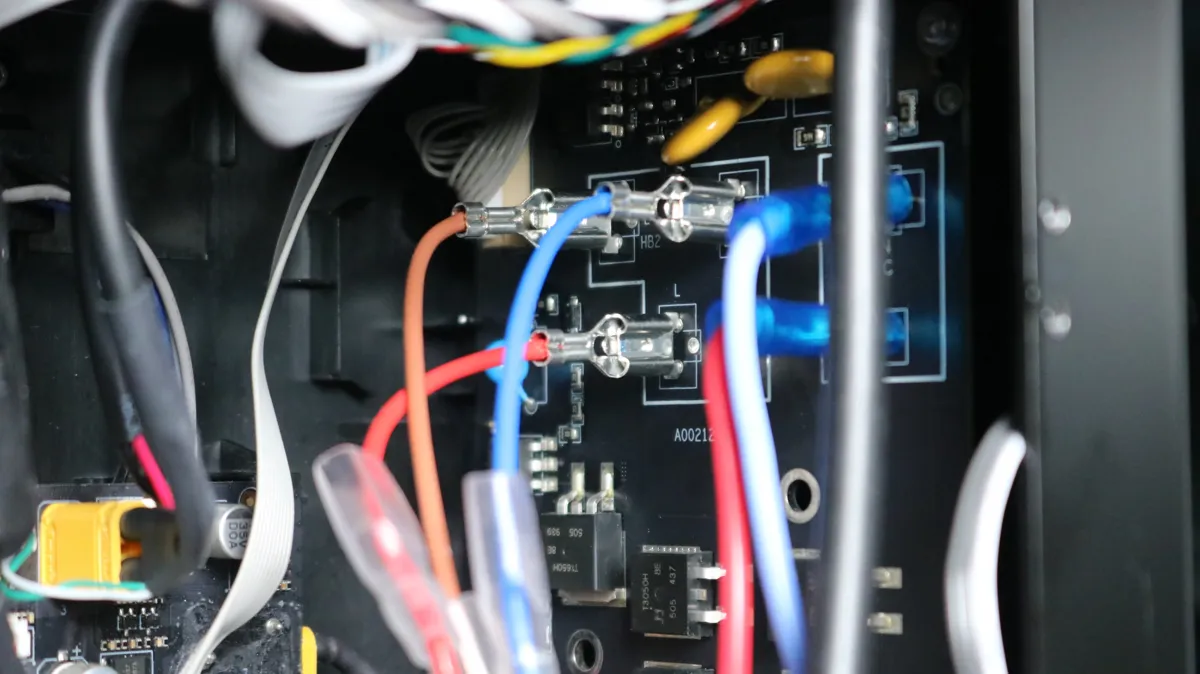

Skub den isolerende muffe af varmebordets strømkabelstik (muffen skal skubbes tilbage igen efter fejlfindingen).

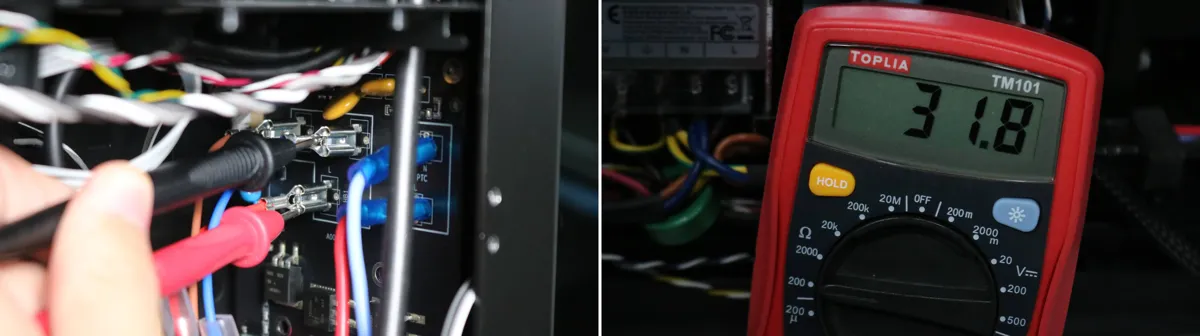

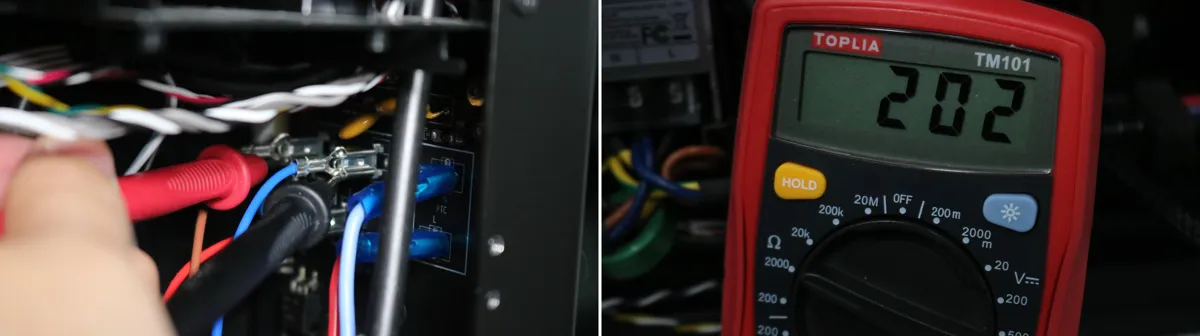

Brug multimeterets modstandsfunktion til at måle henholdsvis det rød-blå og det brun-blå stik.

Hvis den målte modstand ligger inden for ovenstående intervaller, er varmebordet i orden, og det anbefales at udskifte AC board. Hvis modstandsværdierne er unormale, skal varmebordet udskiftes.

Funktionskontrol

Indsæt varmebordets temperatur på skærmen efter opstart. Kontrollér, om varmebordets faktiske temperatur kan stige og stabilisere sig på den indstillede temperatur. Hvis opvarmningen er normal, er fejlen løst.
