Udskiftning af varmeplade - A1 mini

Hvornår skal den bruges?

Denne guide skal bruges, hvis varmepladen på A1 mini er defekt og skal udskiftes.
Almindelige problemer, der skyldes A1 mini-varmepladen, er:

• Varmepladen varmer ikke
• Varmepladens overflade er beskadiget
• Anbefalet af Bambu Lab Kundeservice

Nødvendige værktøjer og materialer

Bambu Lab varmeplade til A1 mini

• H2.0 unbrakonøgle
• 15 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledninger til toolhead, da en tændt printer under sådanne opgaver kan forårsage kortslutning, som kan føre til yderligere skade på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at adskille nogle dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik. På den måde undgår du potentiel skade på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer i forhold til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Trin til at fjerne den gamle varmeplade

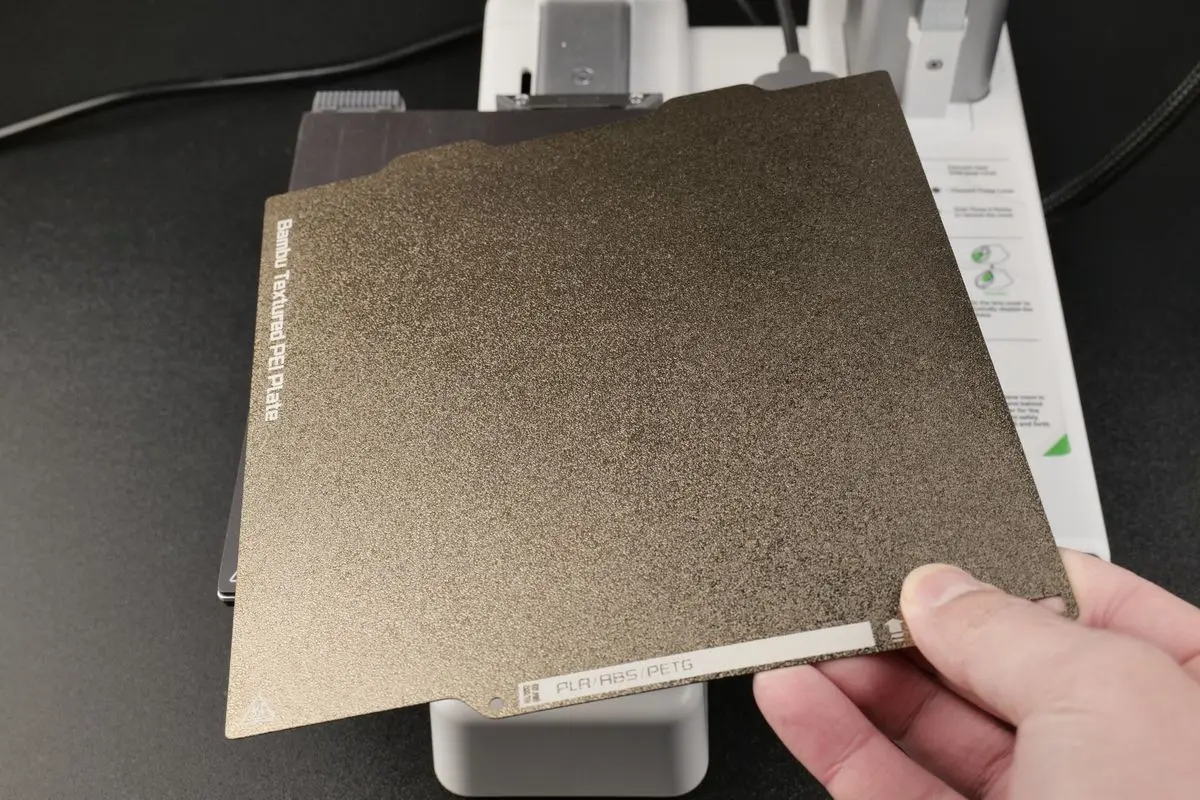

1. Fjern den teksturerede PEI-plade

Fjern først den teksturerede PEI-plade fra varmepladen.

2. Fjern varmepladens skruer

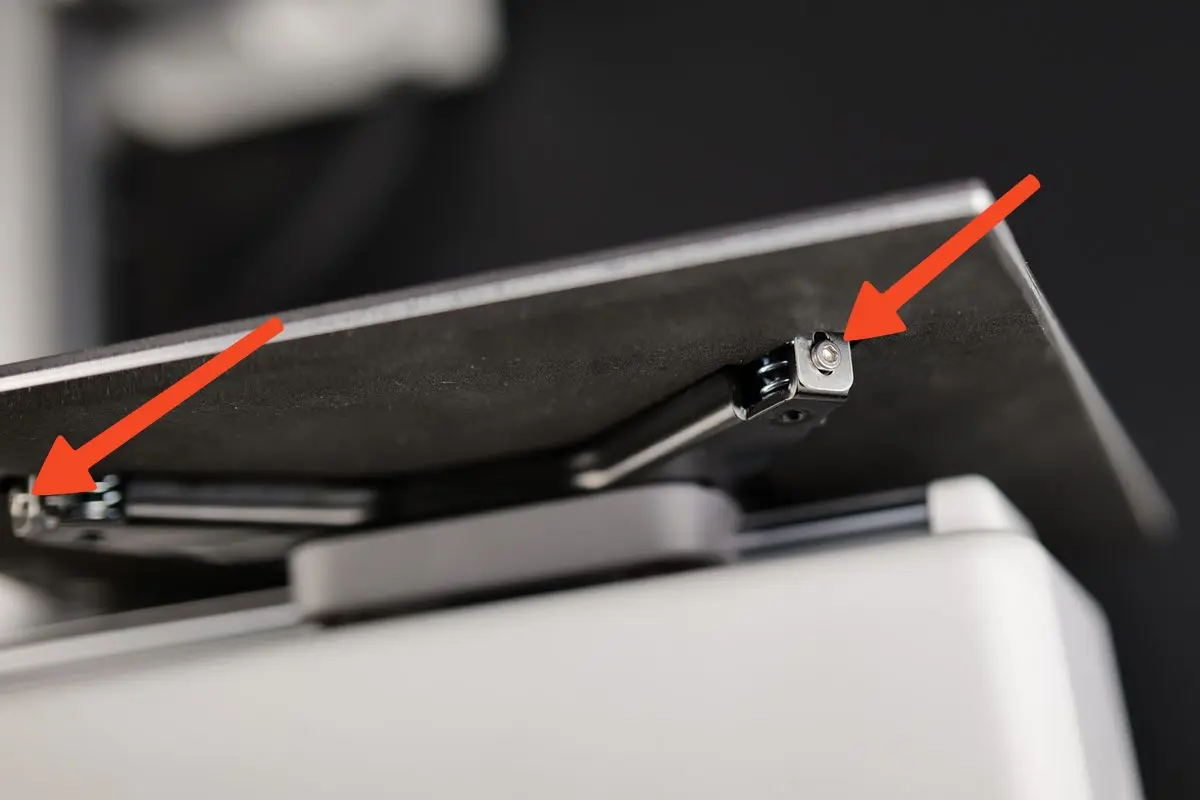

Start med at fjerne varmepladens tre spændeskruer.
Bemærk, at der ikke er nogen skrue øverst til højre på varmepladen

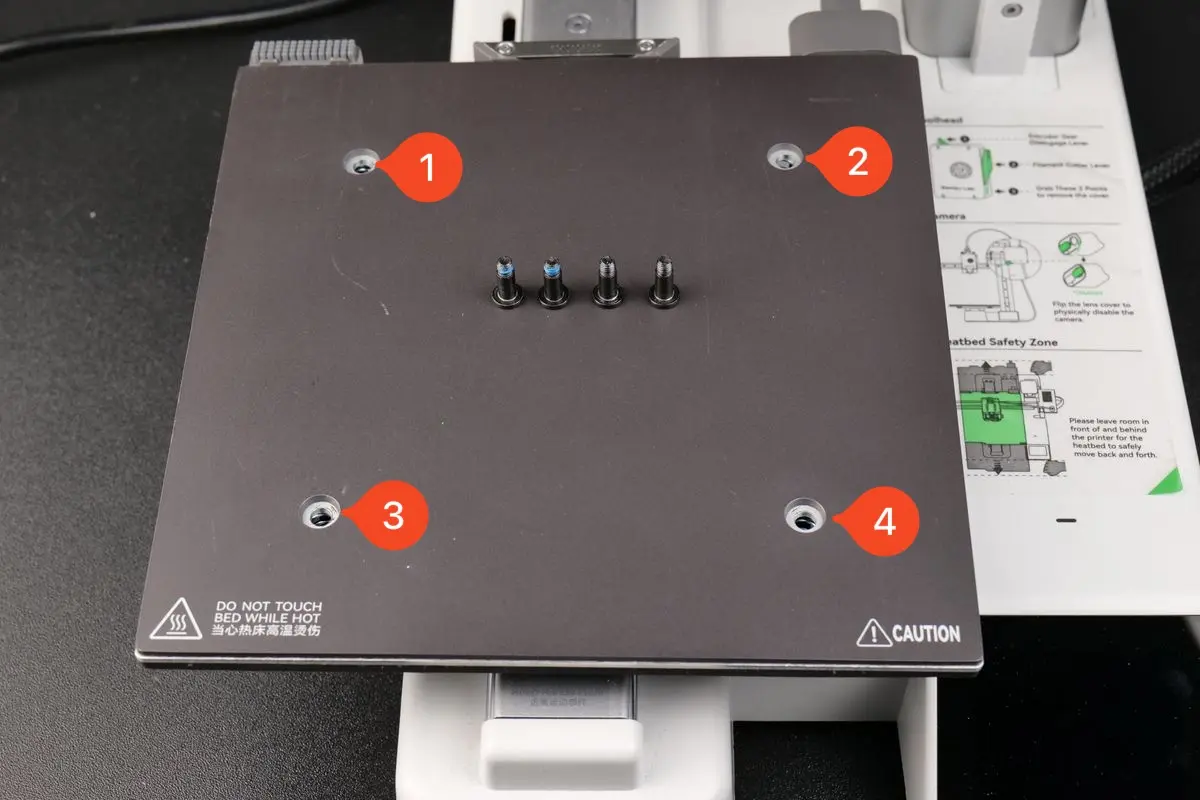

Når spændeskruerne er fjernet, kan du fjerne alle fire varmepladeskruer.

3. Fjern printerens bunddæksel

Læg printeren på siden med Z-aksens søjle vendt mod bordet.

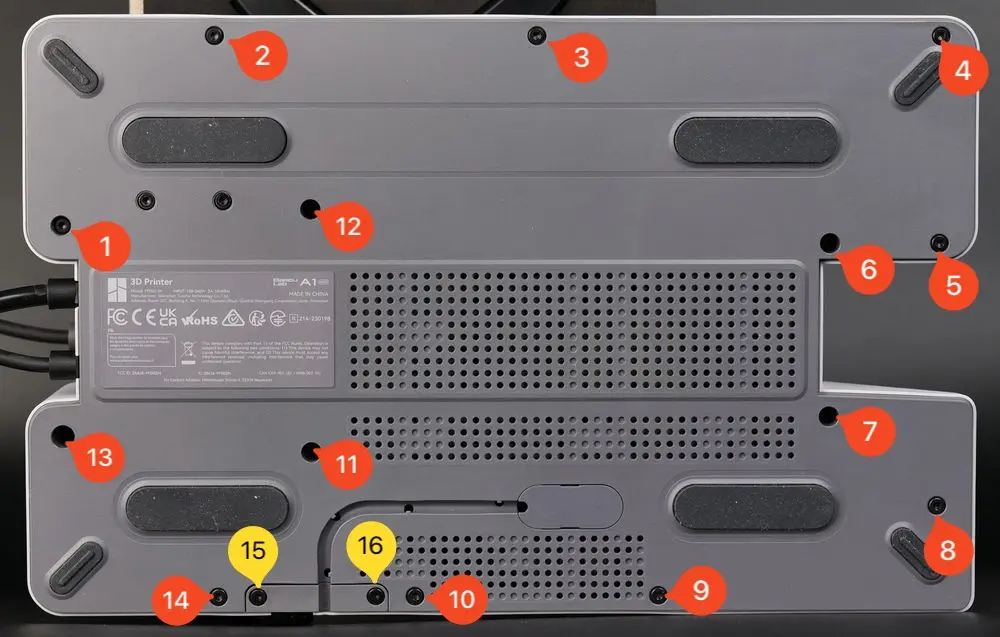

Fjern derefter de 16 skruer, der holder bunddækslet på plads, for at få adgang til MC-board-blæseren.

Bemærk, at skrue 15 og 16 er forskellige, så hold styr på dem, når du skal samle bunddækslet igen.

Når skruerne er fjernet, lirkes plastikbunddækslet forsigtigt af.
Du kan starte øverst til højre og forsigtigt arbejde dig rundt om printeren, indtil dækslet løsner sig.

4. Fjern plastikledningsdækslet

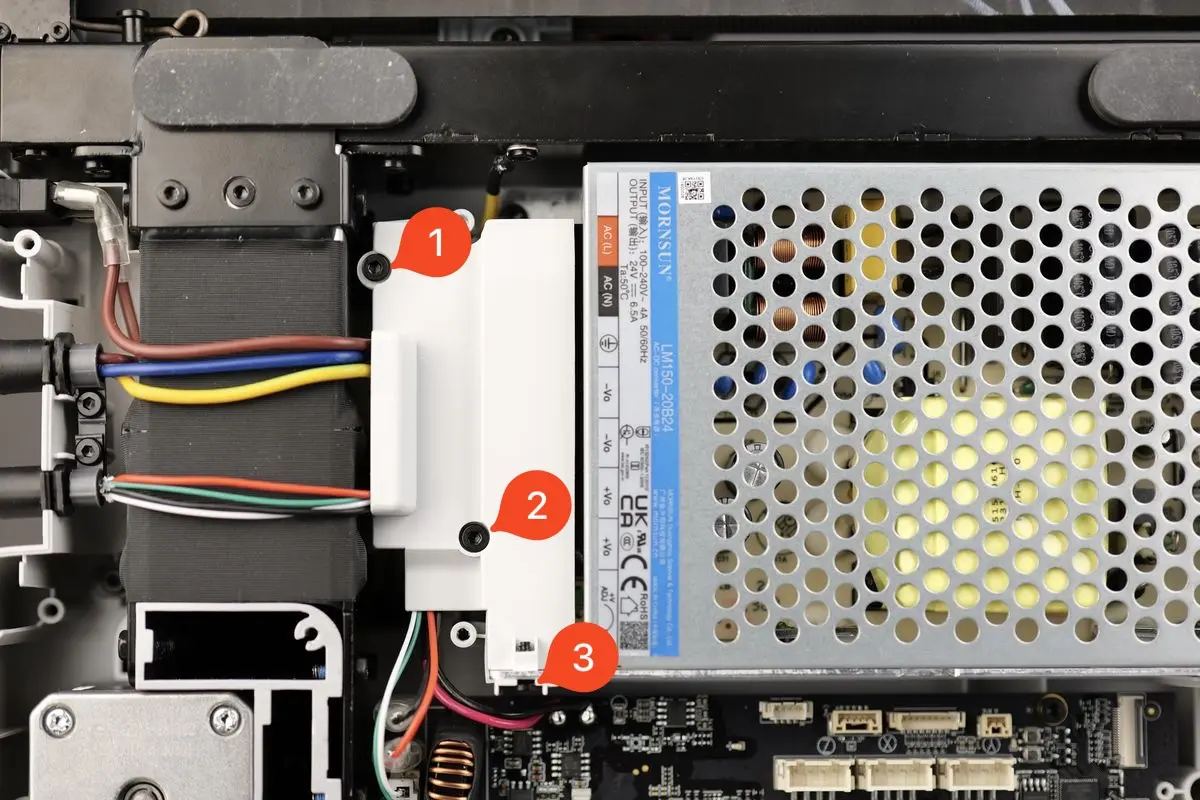

Fjern forsigtigt de tre skruer, der holder plastikledningsdækslet på plads, for at få adgang til strømforsyningens strømterminaler.
Bemærk, at skrue nr. 3 sidder på siden.

5. Afbryd varmepladens ledninger

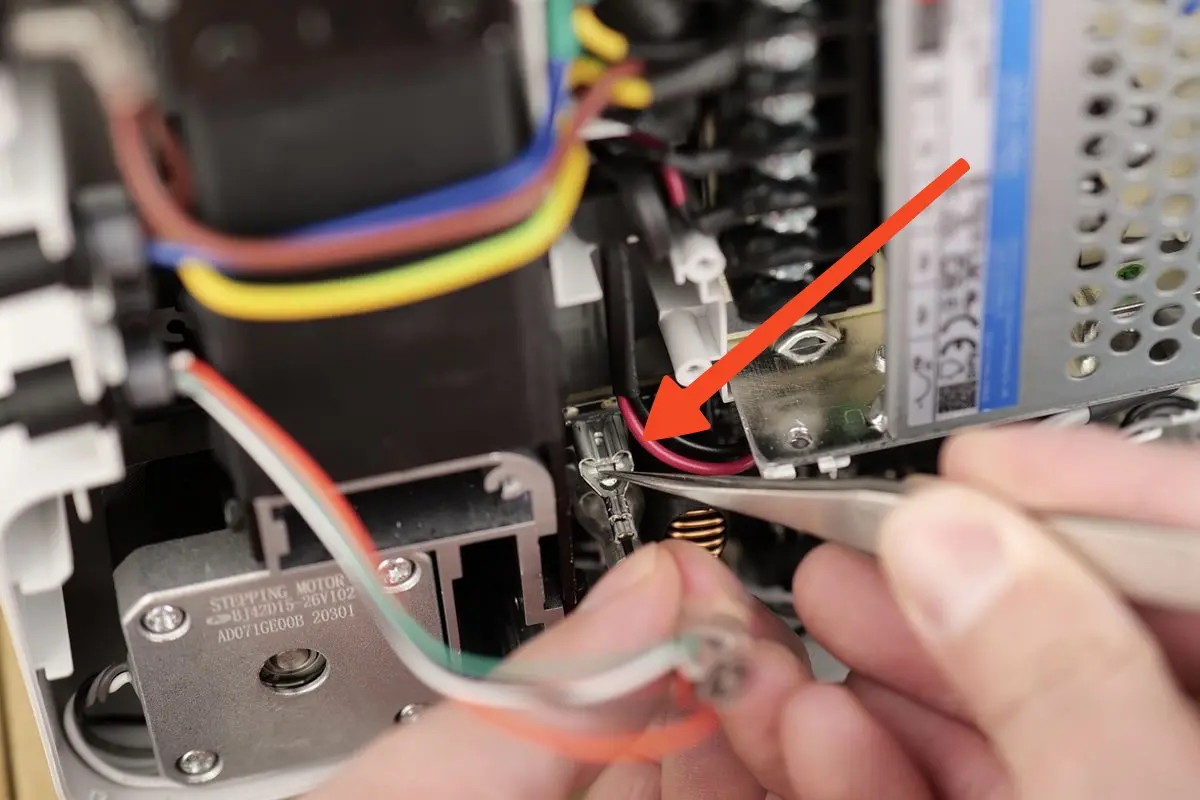

Du kan nu fjerne varmepladens kabler.
Stikkene har en sikker lås, der holder dem godt forbundet, så du skal trykke på den lille metalclips, mens du trækker ledningerne ud.

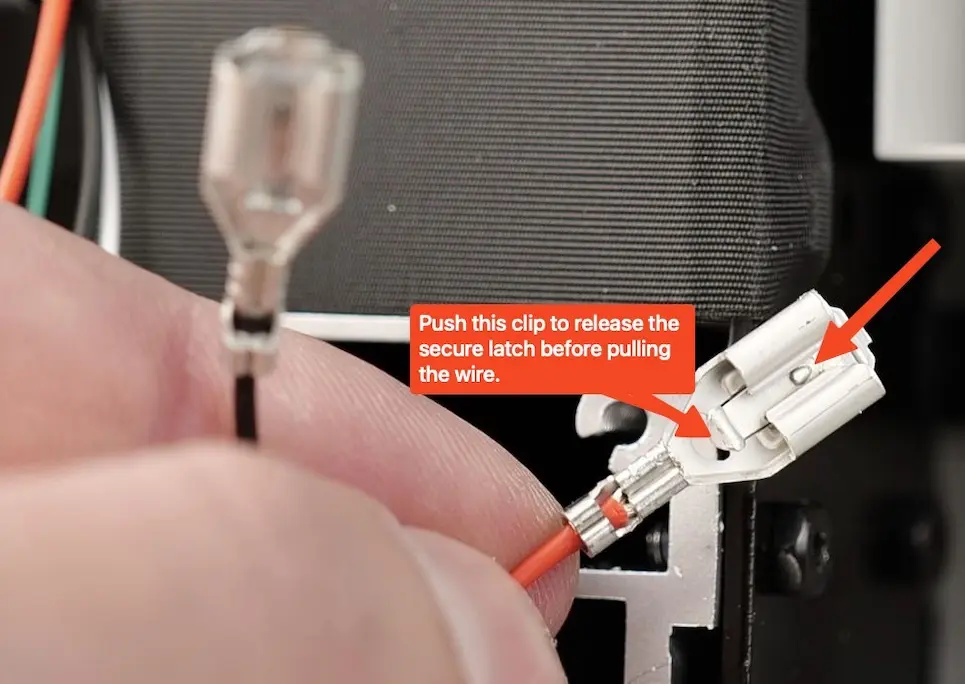

Dette billede viser stikket mere detaljeret

6. Fjern varmepladekablet fra printeren

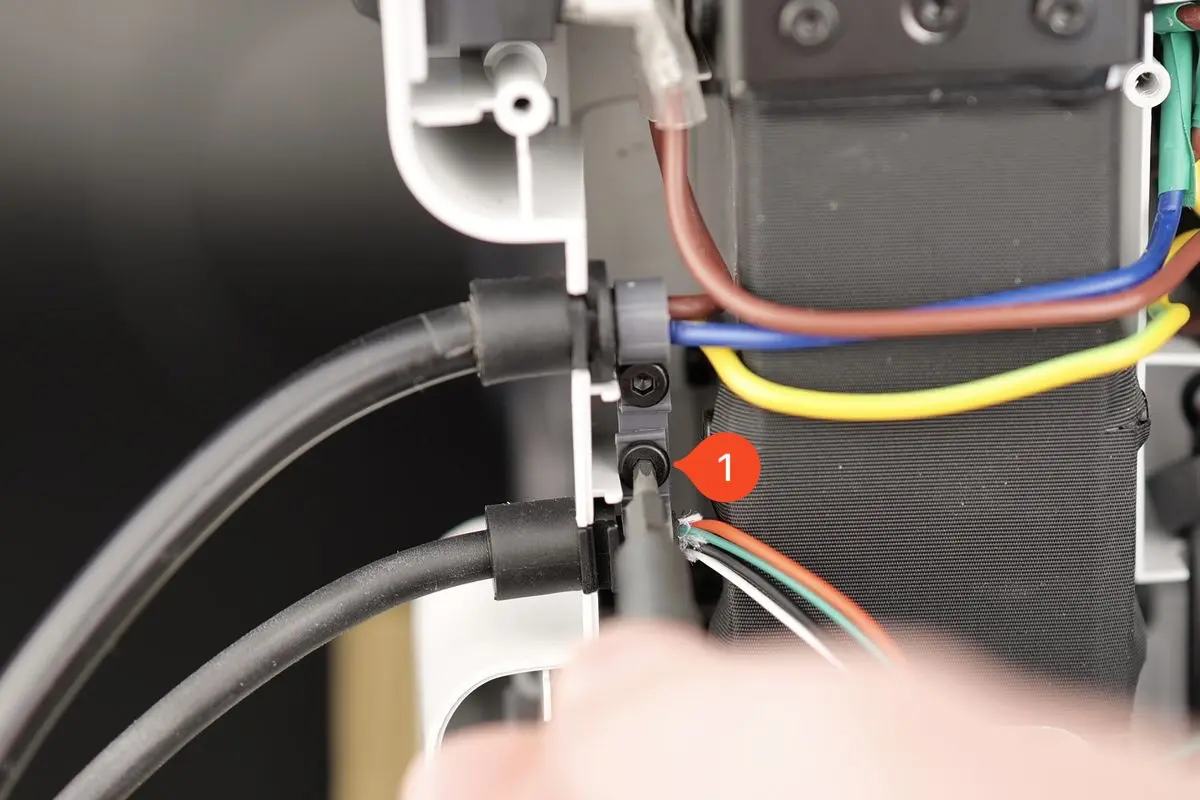

Varmepladekablet kan nu frigøres fra printeren. Fjern skruen, der holder beslaget på plads, og fjern kablet.

Varmepladen er nu fjernet.

Trin til at montere den nye varmeplade

1. Monter varmepladekablet på printeren

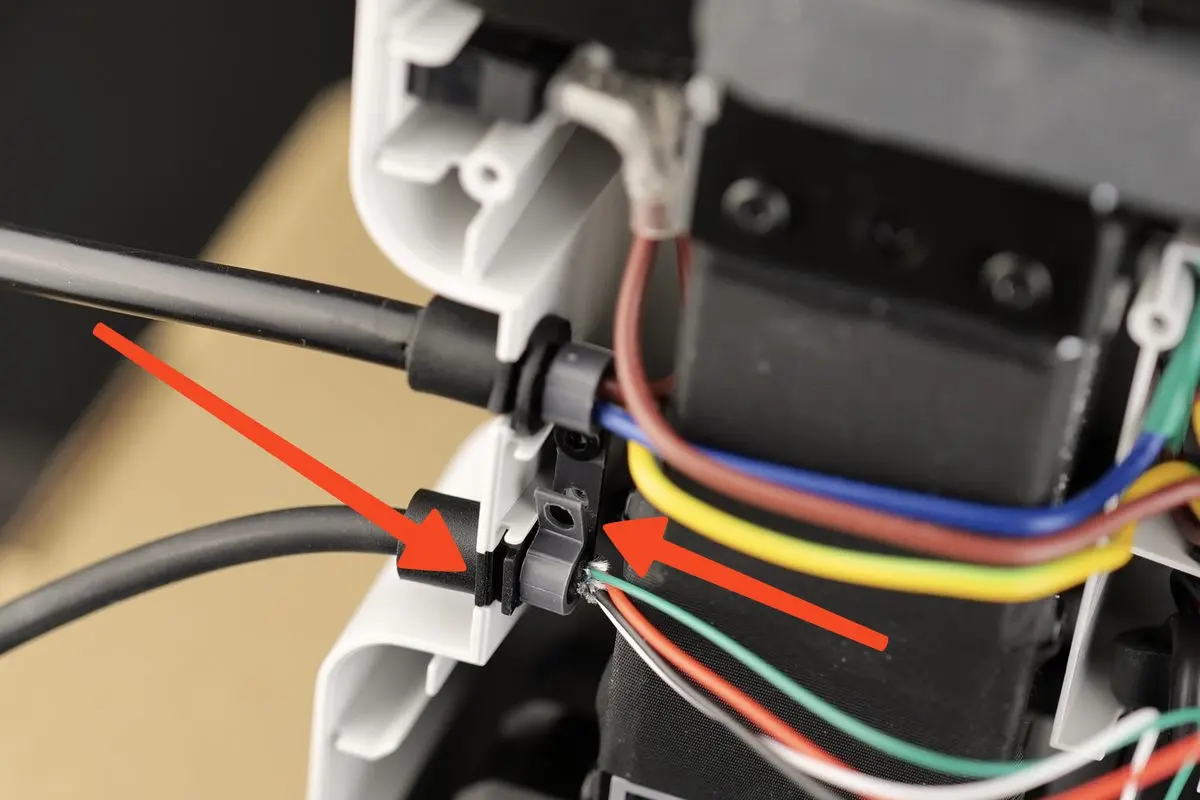

Før forsigtigt kablet ind på beslaget, og spænd derefter skruen uden at overspænde den.
Sørg for, at kablets flade del vender mod printerens bund som vist på billedet.

2. Tilslut varmepladens ledninger igen

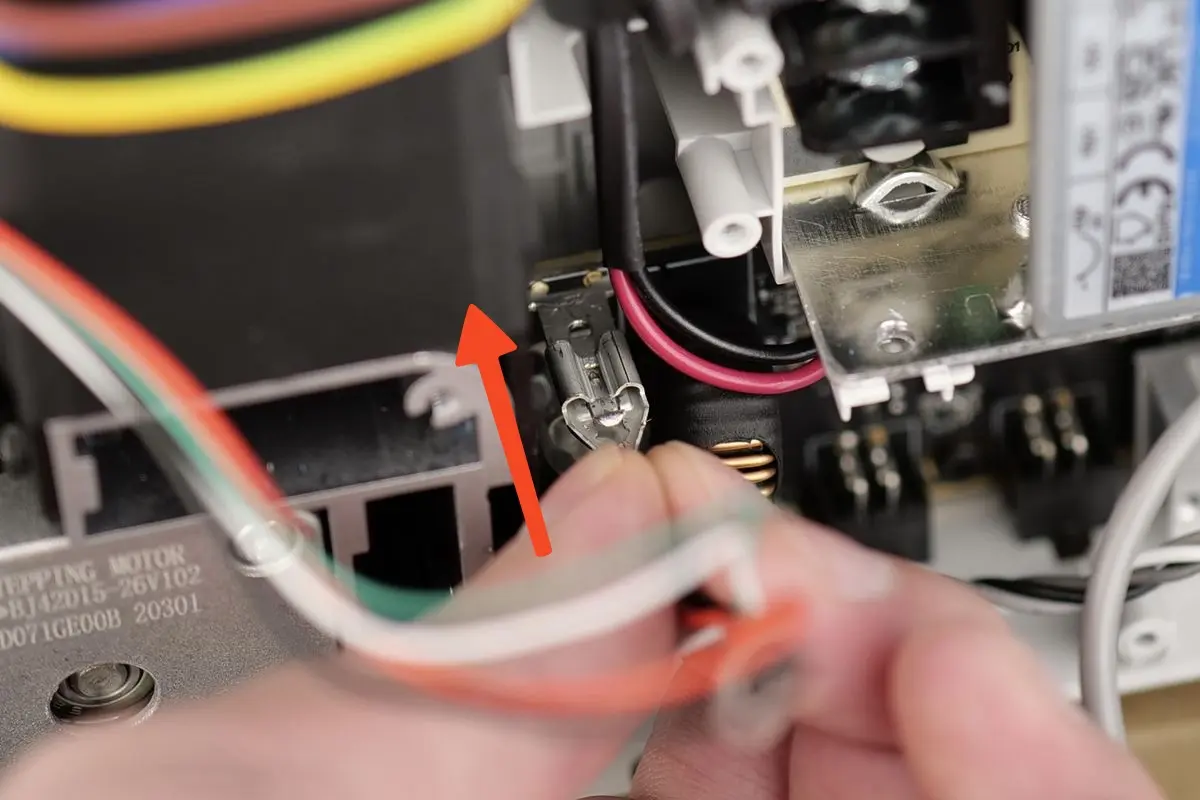

Tilslut termistorkablet igen, og monter derefter forsigtigt den røde og den sorte ledning til bundkortet.
Den sorte ledning sidder øverst, og den røde ledning sidder nederst.

Husk at skubbe gummiisoleringen hen over varmepladens ledningsstik

3. Monter skruerne, der holder plastikledningsdækslet på plads.

Arranger ledningerne fra varmepladekablet og strømkablet som vist på billedet, og sæt derefter plastikdækslet tilbage på printeren med de tre skruer
Disse skruer skæres ind i plastikafstandsstykker. Undgå at overspænde dem, da du kan beskadige plastikgevindet.

4. Ordn ledningerne

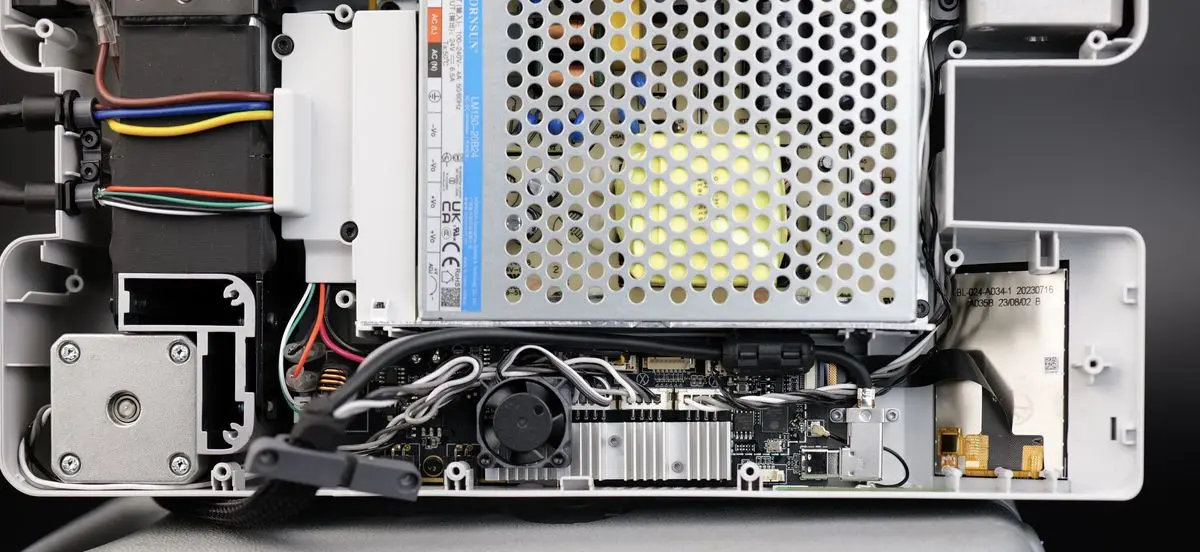

Før du sætter bunddækslet tilbage, skal du sikre, at MC-board-ledningerne er ført korrekt, så de ikke generer MC-board-blæseren, som vist på billedet nedenfor.

5. Monter bagdækslet

Du kan nu fortsætte med at montere bunddækslet tilbage på printeren.
Start med at spænde skrue 15 og 16, så ledningsbåndet i siden sidder korrekt.
Fortsæt derefter med at montere de øvrige skruer, mens du sikrer dig, at du ikke overspænder dem.

6. Monter varmepladen og skruerne

Afslut monteringen ved at sætte varmepladen tilbage i sin position og montere de fire varmepladeskruer.
Sørg for, at varmepladekablet ikke er snoet, før du monterer skruerne, så du undgår at skulle adskille det igen

Spænd skruerne, indtil de flugter med varmepladevognens bund, og monter derefter låseskruerne

Kontrollér funktionen

For at sikre, at alt fungerer som forventet, skal du tænde for printeren og kontrollere, at varmepladens temperatur vises, og at opvarmningen fungerer som forventet
Det bekræfter, at monteringen er udført korrekt.

Kalibreringstrin efter indgrebet

Følg A1 mini wiki-artiklen om bed tramming for at nivelleré pladen, og udfør derefter en fuld kalibrering.
Dette trin er vigtigt for at sikre en flad printoverflade.

Mulige problemer og løsninger

Hvis du støder på problemer under monteringen af en ny varmeplade, kan du se de mulige problemer og løsninger nedenfor:

Varmepladens temperatur vises ikke / viser 0℃

Kontrollér varmepladens kabler vist i Trin 2 Tilslut varmepladens ledninger igen, og bekræft, at stikket med den grønne og hvide ledning er sat helt ind i bundkortet.

Varmepladen varmer ikke

Kontrollér varmepladens kabler vist i Trin 2 Tilslut varmepladens ledninger igen, og bekræft, at den røde og sorte ledning er sat helt ind i bundkortet.

Første lag er uens / problemer med første lag

Bekræft, at skruerne i hotendets varmeenhed er spændte, og at bed leveling er aktiveret, før du starter printet
Denne wiki-artikel forklarer, hvad du skal kontrollére, og hvordan du løser problemet
