Z-akse homing fejlede - varmeplade-kabel under spænding

Fænomen:

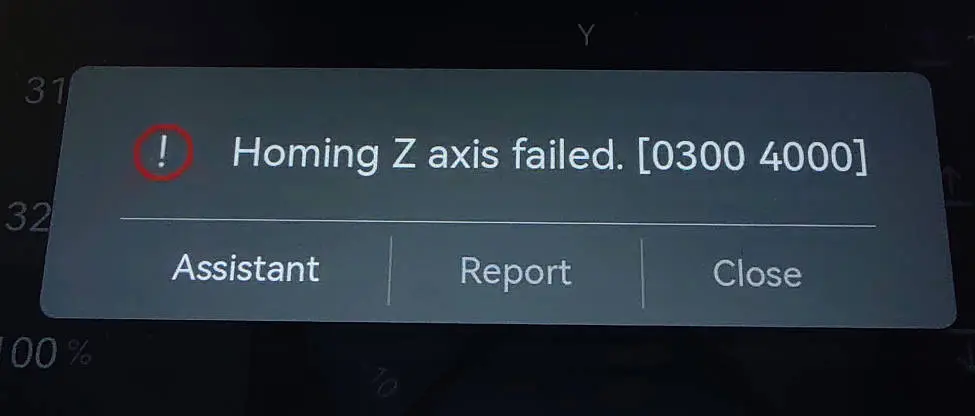

1. Z-akse homing fejler ind imellem.

(Bemærk: Tryk på "Assistant" og følg guiden for at fejlfinde problemet først - det hjælper dig med at finde årsagen til fejlen.)

2. Kablet til varmepladen er under spænding.

Årsag

Varmepladen trækker kablet mod MC-kortet under bevægelse, så kablet bliver for kort til at understøtte varmepladen hele vejen op.

Løsning:

Midlertidig løsning:

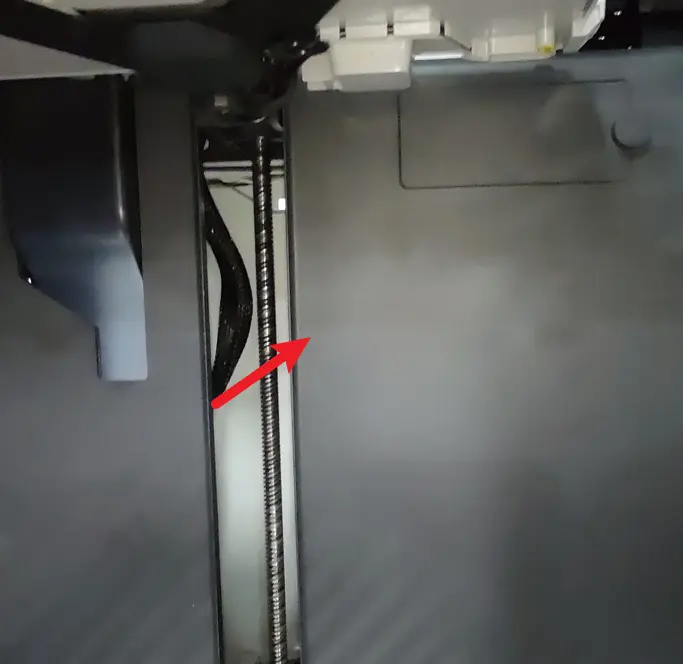

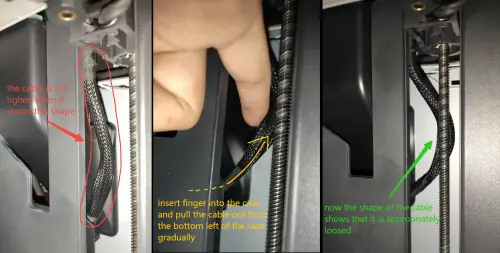

Løft varmepladen og sluk printeren. Træk derefter kablet lidt mod varmepladen gennem hulrummet ved Z-leadskruen, så kablet er langt nok til at gennemføre Z homing (se billede nedenfor).

Permanent løsning:

Begræns kablerne, så de ikke bevæger sig for meget.

Trin 1 - Løft varmepladen

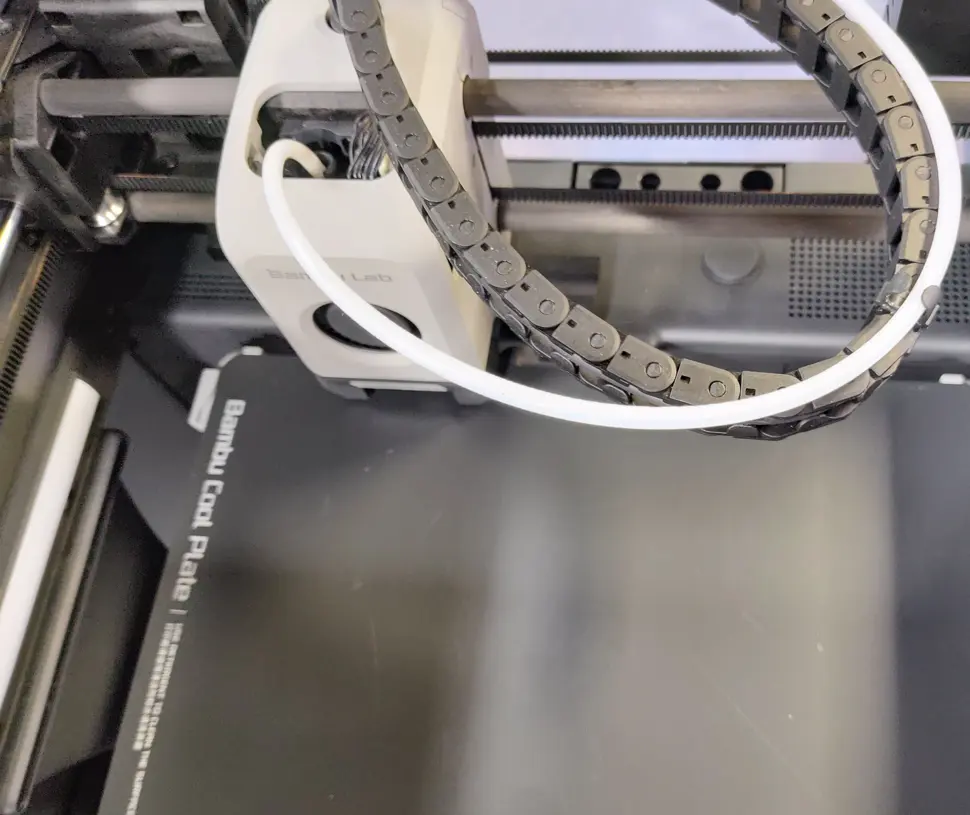

Flyt printhovedet til affaldsskakten (for at undgå kollision), og løft varmepladen til toppen.

Trin 2 - Fjern skruerne

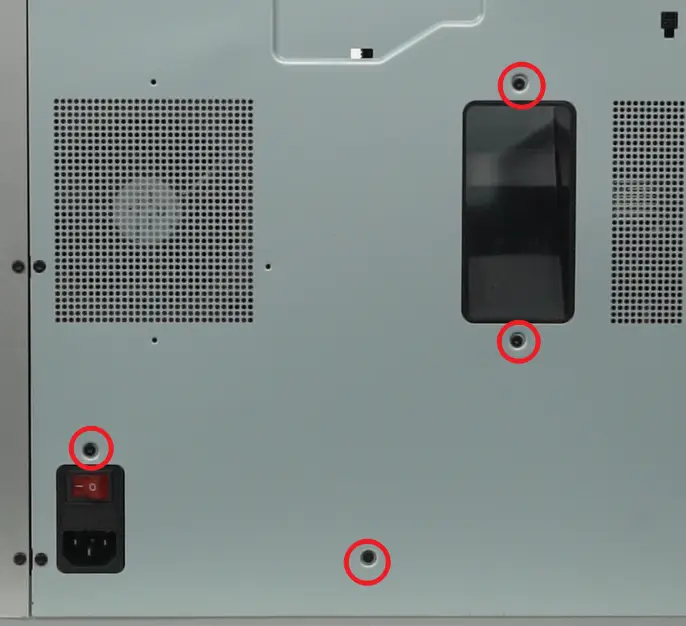

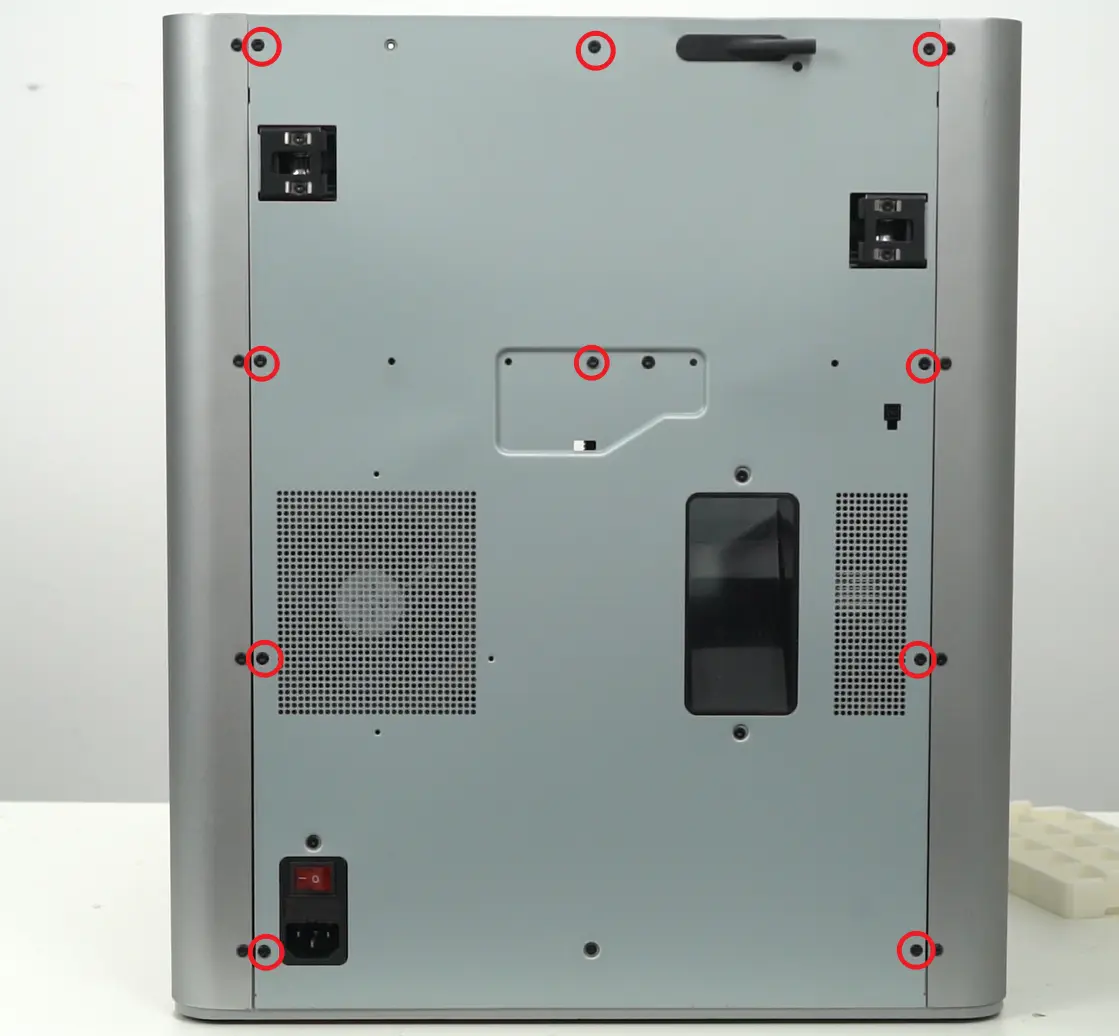

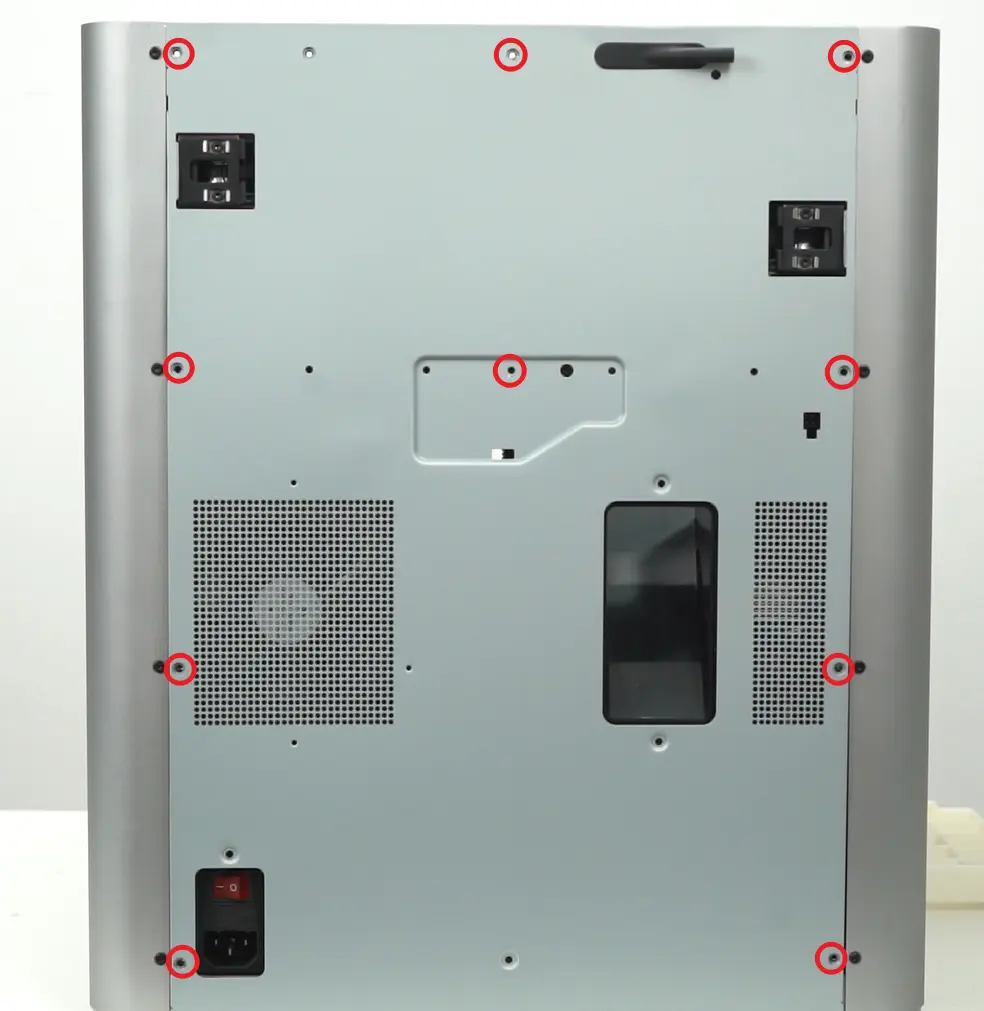

Tag strømkablet ud, og fjern derefter de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører hvor.

Trin 3 - Fjern bagdækslet

Fjern bagdækslet - løsn først beltespændings-portene på venstre side og derefter den på højre side, for at undgå at sætte sig fast.

Trin 4 - Varmeplade-kablet

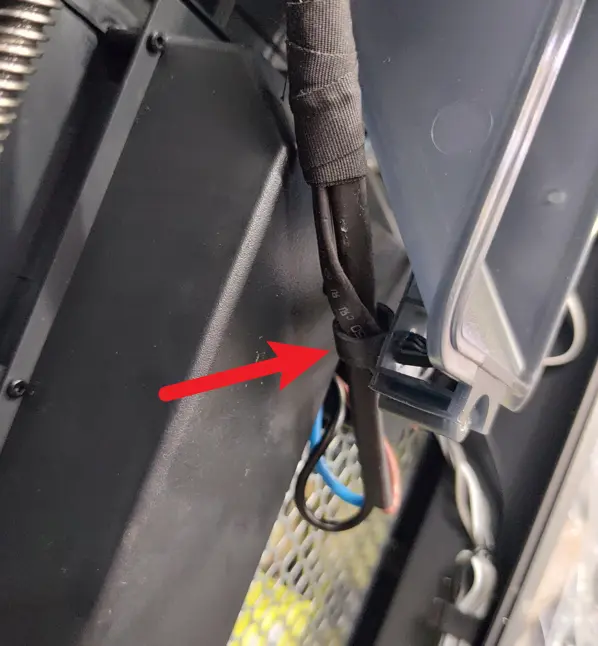

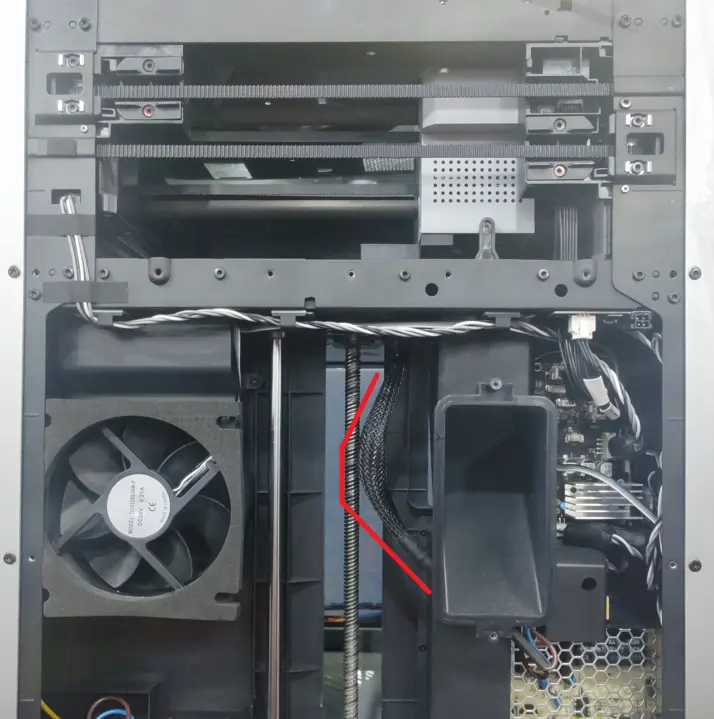

Nu kan du se varmeplade-kablet tydeligere. Der sidder en kabelklemme, som holder kablet på plads.

Trin 5 - Påsæt kabelstrips

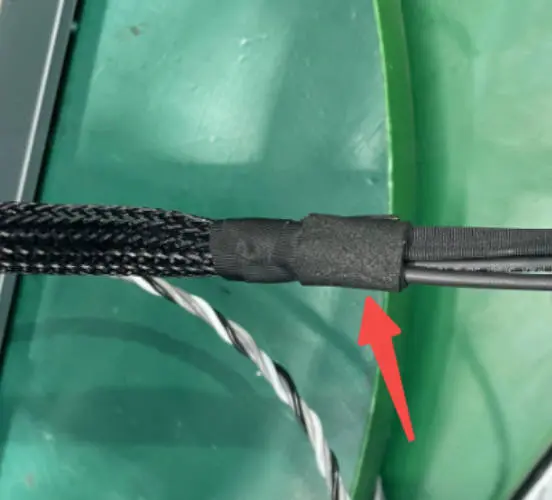

Påsæt skumtape på kablerne for at forhindre dem i at bevæge sig for meget mod MC-kortet (stram ikke for hårdt, da det kan beskadige kablerne indvendigt). Prøv at bevæge kablerne for at bekræfte, at det fungerer korrekt.

Trin 6 - Monter bagdækslet

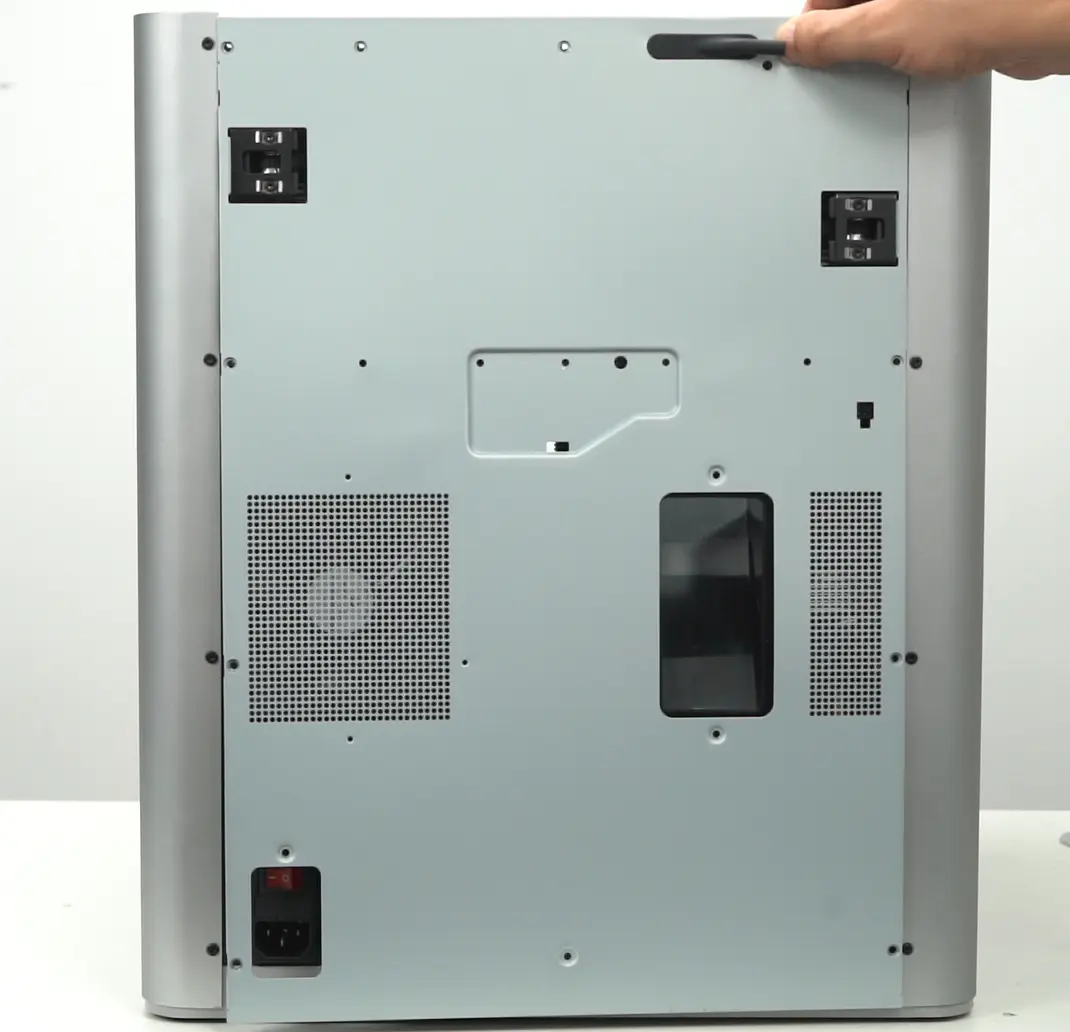

Før rørholderen igennem, og monter beltespændings-porten på højre side først, når du sætter bagdækslet på.

Trin 7 - Spænd skruerne

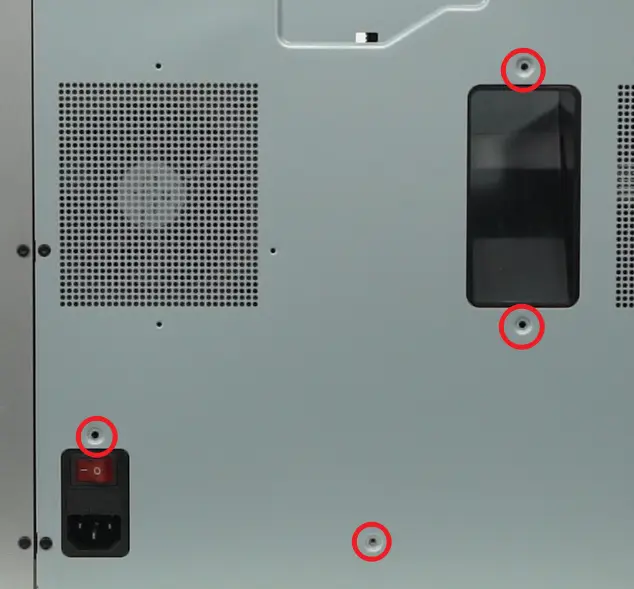

Skru bagdækslet fast. Bemærk de forskellige typer skruer (10 og 4 som vist nedenfor).
