Udskiftning af varmeplade (V2)

Hvad er varmepladen (V2)?

Varmepladen på X1-serien er en platform, der er monteret inde i printerens kammer. Den kan bevæge sig op og ned langs Z-aksen og kan opvarmes til den temperatur, som du angiver. En passende varmetemperatur forbedrer adhæsionen mellem modellen og byggepladen markant og forebygger, at modellen buer op.

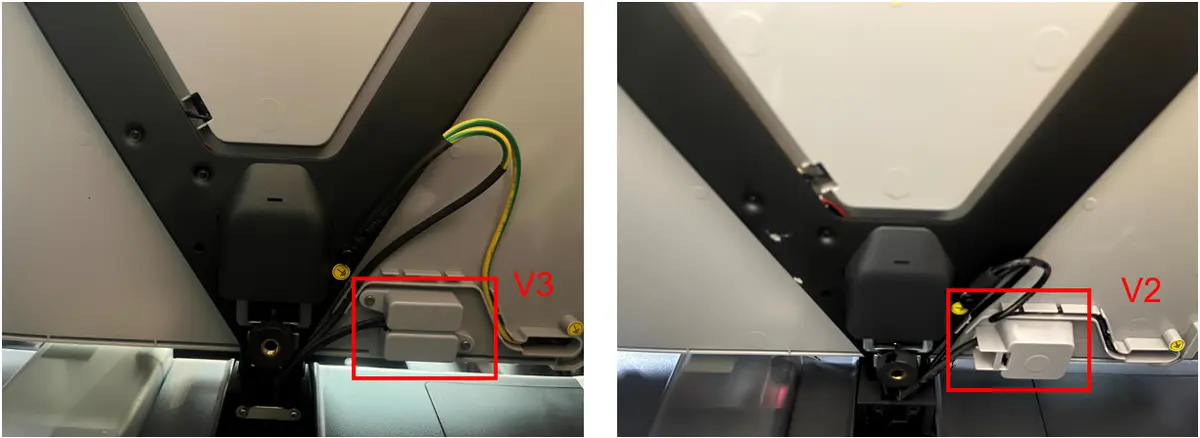

Hvad er forskellen på V3- og V2-varmepladen?

Udskiftning af varmepladen (V3) | Bambu Lab Wiki

X1-serien sælges med både V2- og V3-varmeplade, og alle fremtidige produktioner vil skifte til V3.

V3-varmepladen er lettere at udskifte end V2, men der er ingen funktionel forskel. Variationen skyldes ændringer i vores produktionsplan.

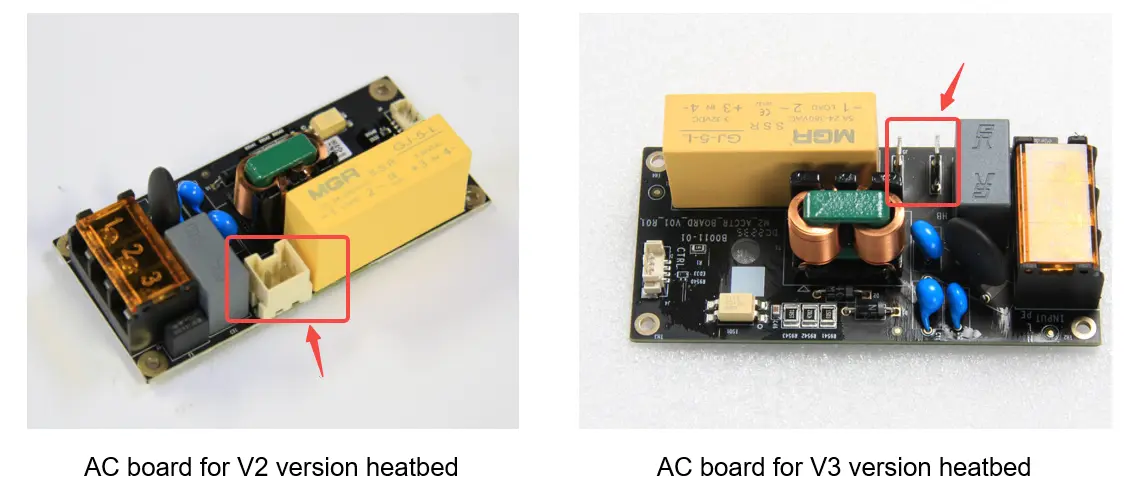

Bemærk desuden, at de to versioner af varmepladen kræver den tilsvarende version af AC-kortet.

Hvis din printer oprindeligt var udstyret med en V2-varmeplade, og du vil opgradere til V3, skal du også opgradere AC-kortet til den version, der passer til V3-varmepladen.

AC-kort (til V2-varmeplade) | Bambu Lab Wiki

AC-kort (til V3-varmeplade) | Bambu Lab Wiki

Hvis du vælger kombinationen V3-varmeplade plus AC-kort som erstatning for den oprindelige V2-varmeplade, men kablingen er anderledes, skal du stadig følge vejledningen på denne side (V2) ved udskiftning af varmepladen.

Hvornår bør du bruge denne guide?

1. Varmepladen opvarmes ikke, og du har kontrolleret, at alle stik sidder korrekt.

(Se wiki'en Fejlfinding: Varmepladen opvarmes ikke for at tjekke forbindelserne.)

2. Fysisk beskadigelse eller tydelig deformation, der påvirker funktionen.

3. Serviceteamet vurderer, at varmepladen skal udskiftes.

Værktøj og materialer

• En ny varmeplade
• H1.5/H2.0 unbrakonøgle
• Pincet
• 3 Z-akse-skyderfixeringsskruer (hvis du gemte dem ved udpakning)
• Tape og lim efter behov

Silikone-lim - kun til reference

Sikkerhedsadvarsel og maskintilstand før du begynder

Sluk for printeren, før du påbegynder arbejdet beskrevet i denne guide.

Udførselsvejledning

Trin 1 - Juster varmepladens højde

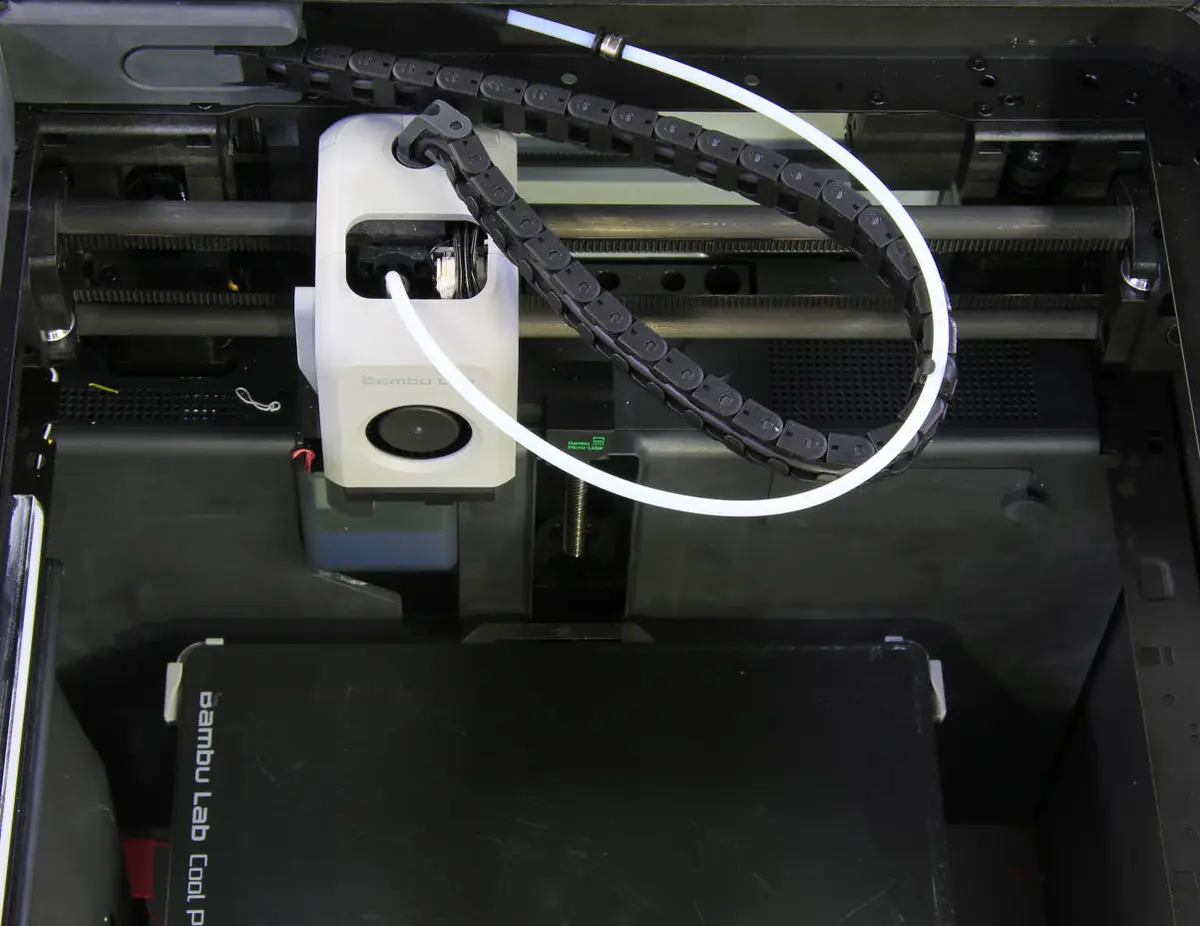

Tænd printeren, og flyt varmepladen til ca. midterhøjde via skærmen. Sluk derefter printeren, frakobl netledningen, og fjern den øverste glasplade.

Trin 2 - Fjern skruerne fra bagdækslet

BEMÆRK: Der er mange skruer involveret i denne procedure. Mærk dem og gruppér dem i separate sektioner for at undgå fejl.

Fjern de 10 skruer og de 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer - hold dem adskilt og husk, hvilke der hører hvor.

Trin 3 - Fjern bagdækslet

Fjern bagdækslet ved først at låse højre side af remspændingsholderen op og derefter venstre side, så det ikke sidder fast.

Trin 4 - Fjern overskudsskakten

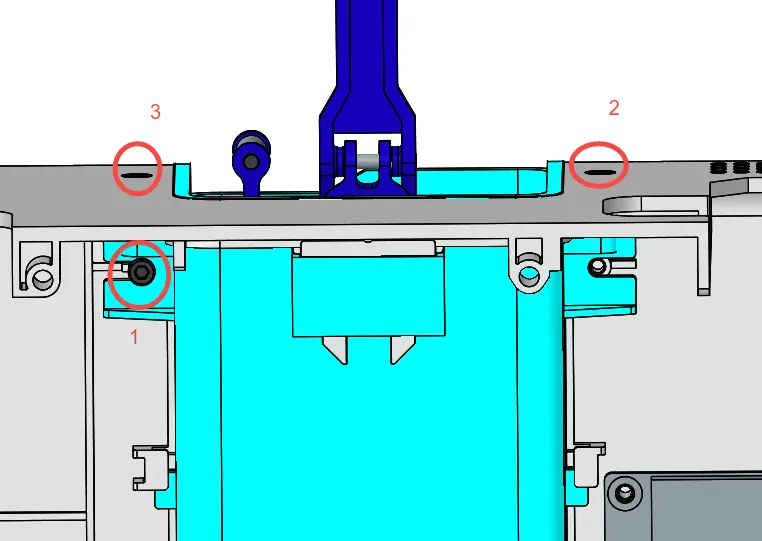

Skru skruerne ud, og fjern overskudsskakten. Visse printere har to skruer (#2 og #3) til at fixere skakten, mens andre har tre (#1, #2 og #3) - tilpas efter din printer.

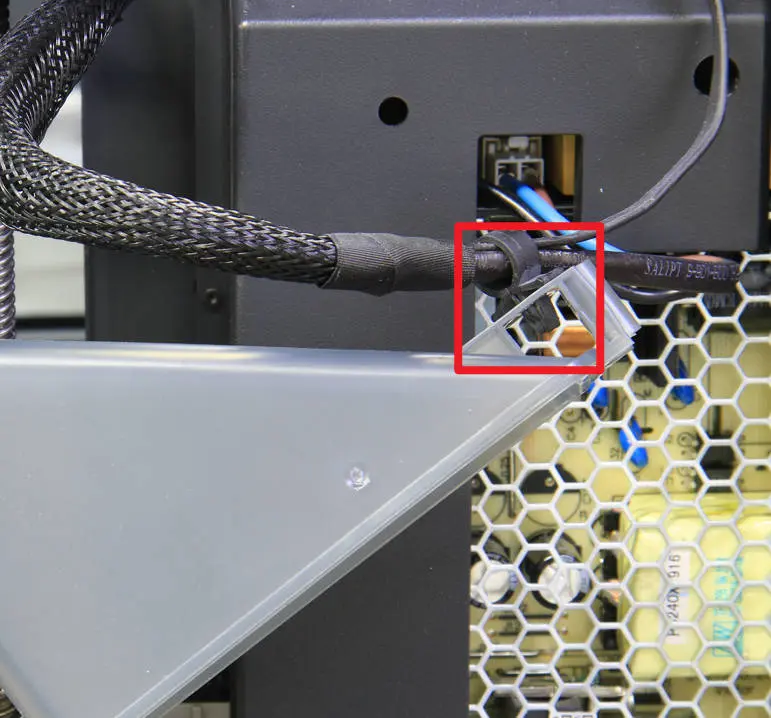

Lås låsehagen under skakten op, og fjern varmepladekablerne fra bunden af skakten.

Trin 5 - Fjern beskyttelsesdækslet over strømmodulet

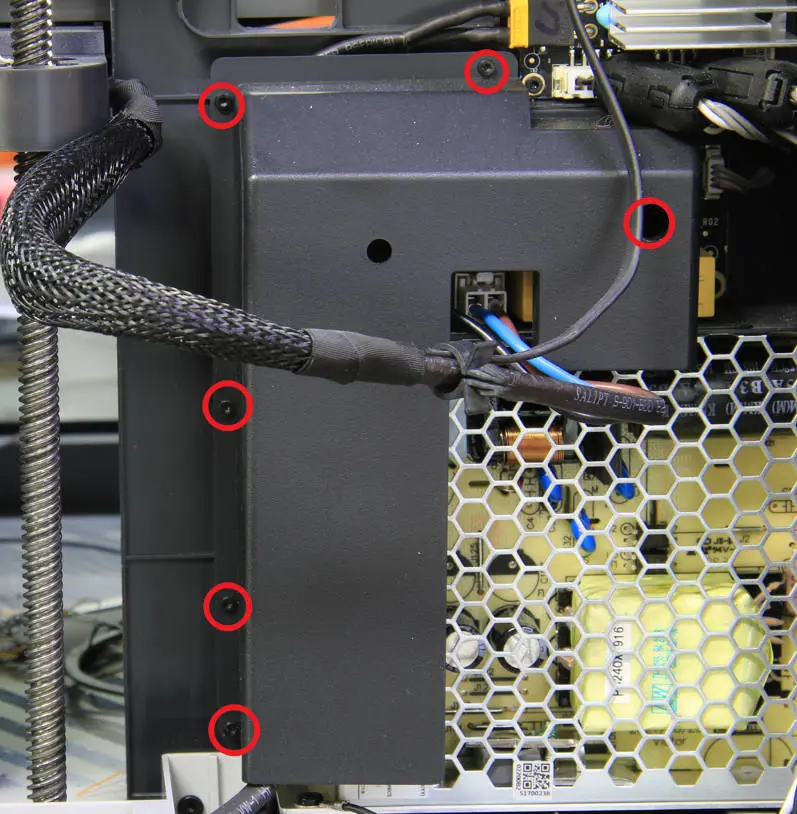

Fjern de 6 skruer med H1.5 unbrakonøglen, og fjern derefter beskyttelsesdækslet.

Trin 6 - Fjern stikket

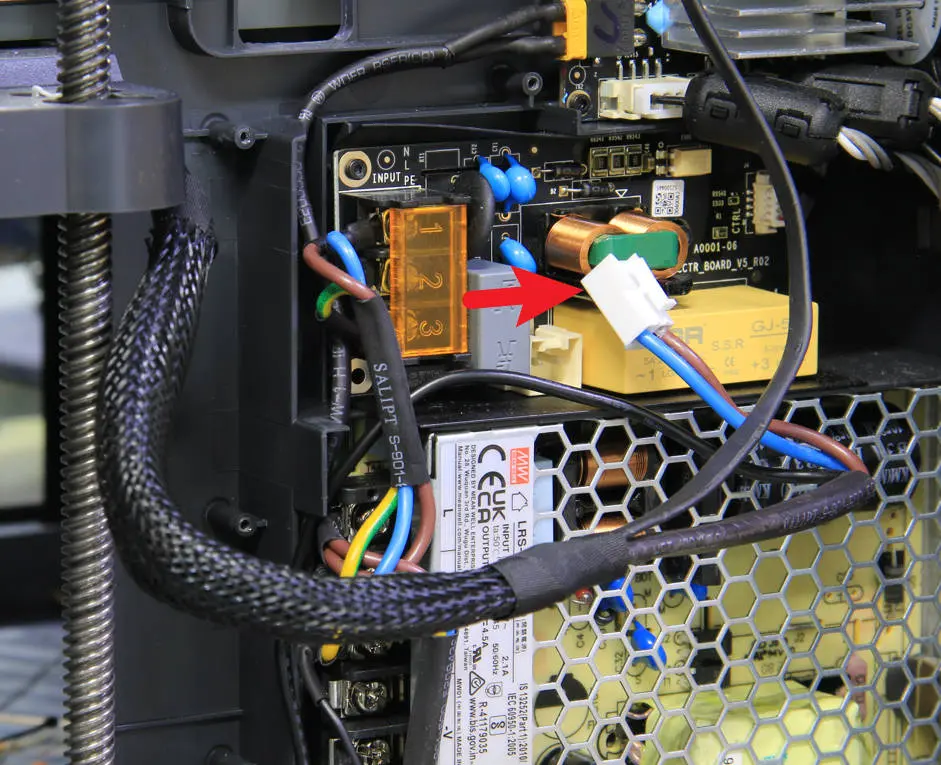

Frakobl varmepladens strømkabel, og brug derefter en pincet til at trykke på de to ben på stikket for at fjerne det.

Trin 7 - Frakobl varmepladens tilslutningskabel

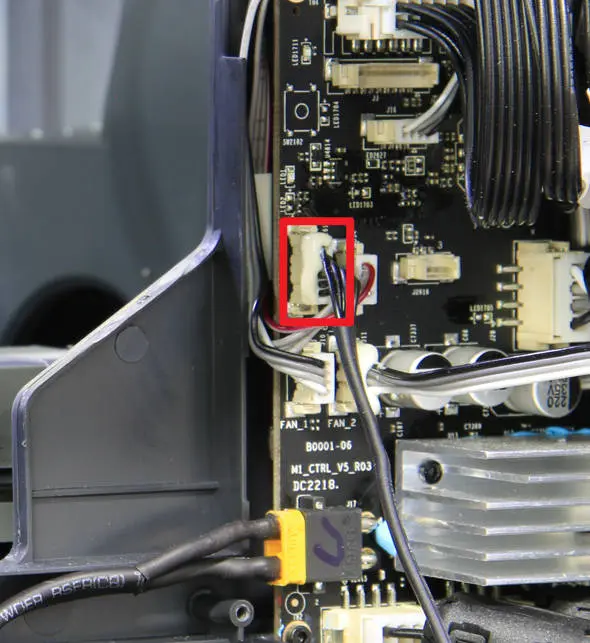

Brug en hårtørrer til at opvarme den hvide silikonegel på stikket, så den blødgør. Brug derefter en pincet til at fjerne noget af gelen, og frakobl derefter tilslutningskablet.

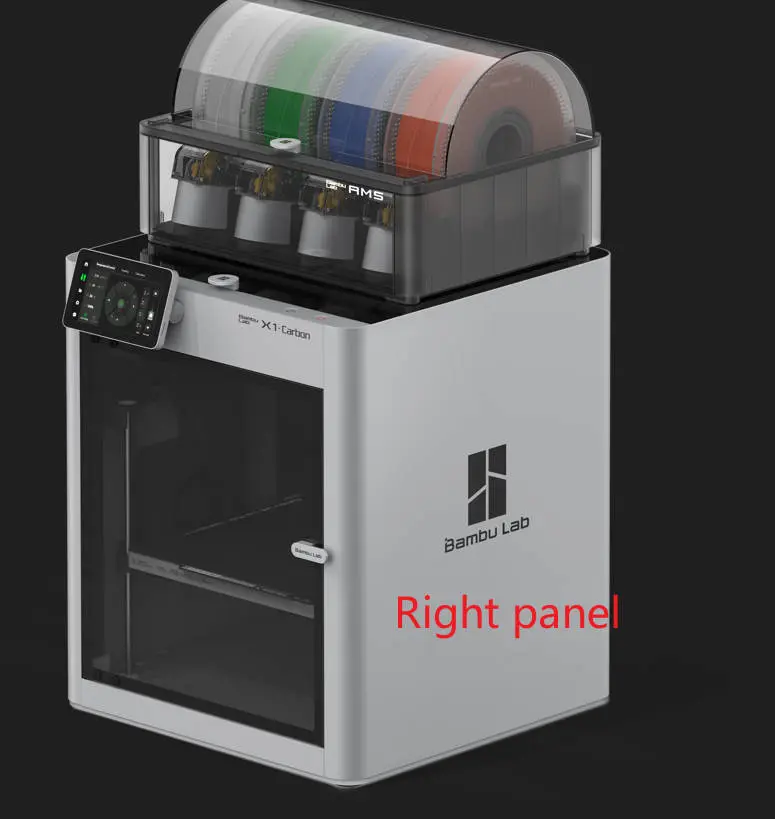

Trin 8 - Fjern højre sidepanel

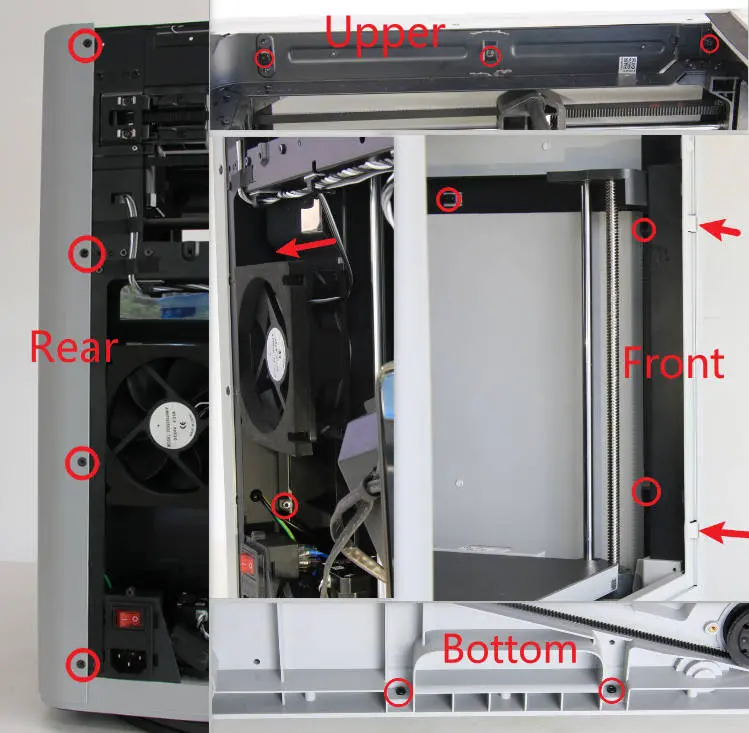

Find de 12+4 (bag) skruer, der fixerer højre sidepanel som vist på billedet nedenfor, fjern dem, og tag sidepanelet af.

Se denne side Udskiftning af højre sidepanel for mere information.

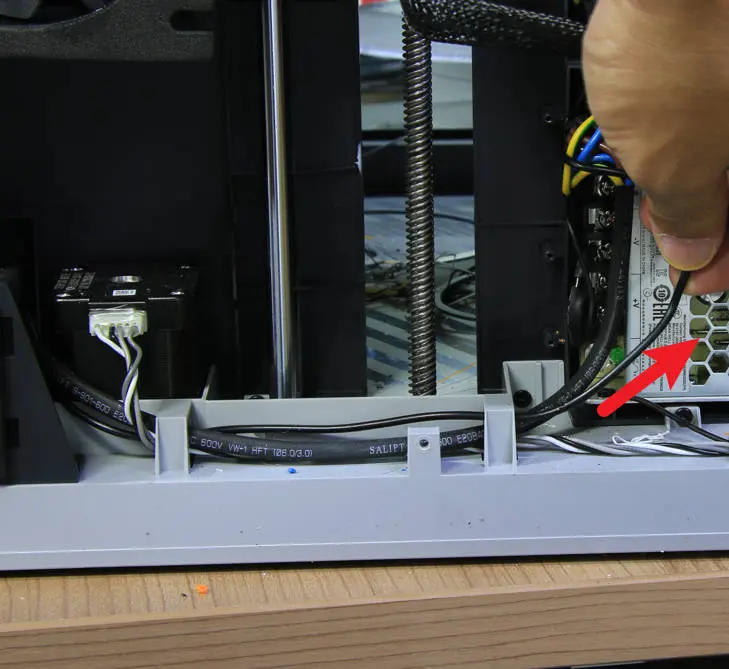

Trin 9 - Fjern jordkablet

Fjern 1 skrue, løsn varmepladens jordkabel, og træk jordkablet ud.

Trin 10 - Fjern tape og net

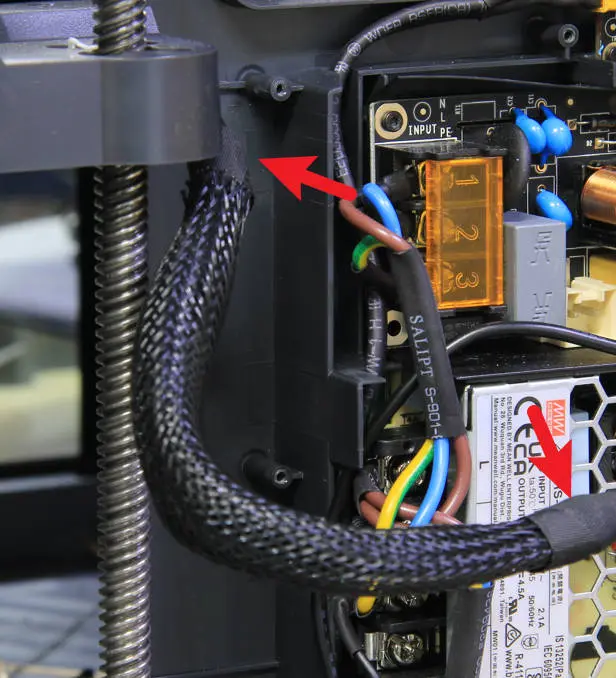

Fjern tapen rundt om varmepladekablerne, og fjern beskyttelsesnettet.

Trin 11 - Skru varmepladen løs

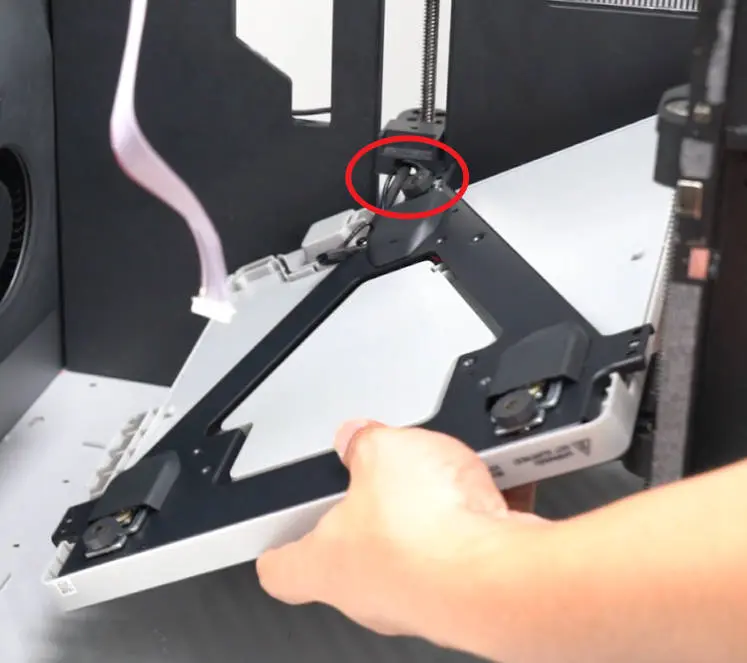

Fjern de 6 skruer, der fixerer varmepladen, og vend forsigtigt varmepladen om for at se kablerne på undersiden. (Tre af skruehovederne er dækket af klistermærker.)

Visse skruer har sorte klistermærker, som du roligt kan punktere.

Trin 12 - Tøs varmepladens kabel ud og fjern den gamle varmeplade

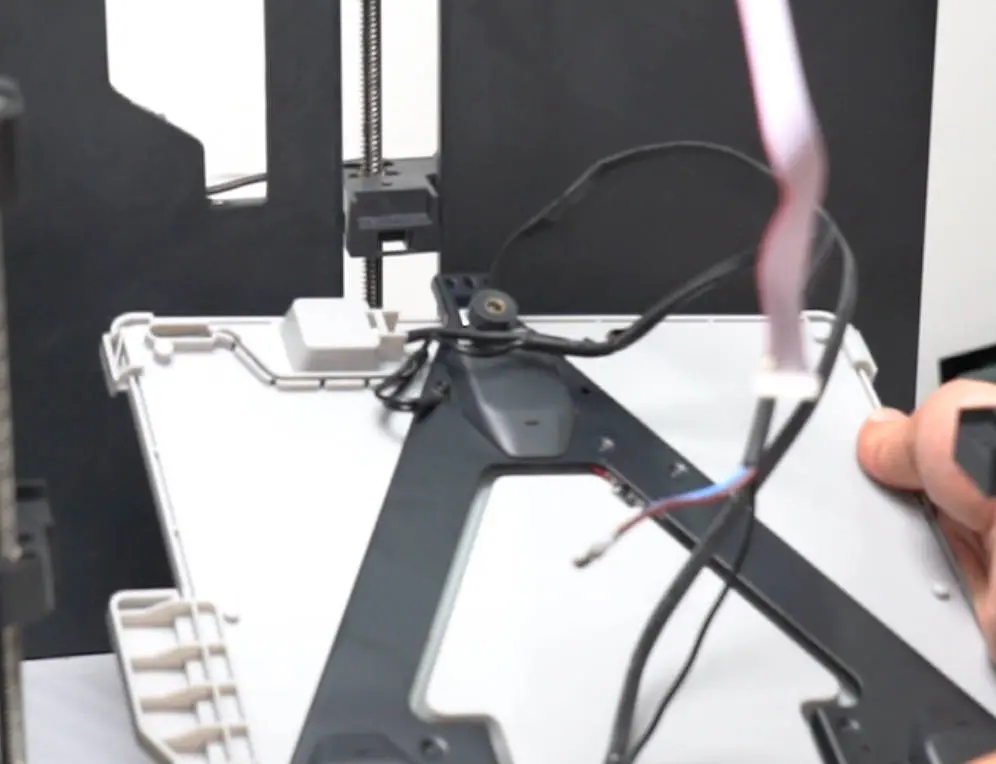

Betjen begge sider med hænderne samtidig: skub kablerne mod varmepladen og træk i den anden side, så alle kabler vender tilbage til varmepladen. Fjern derefter varmeplademodulet.

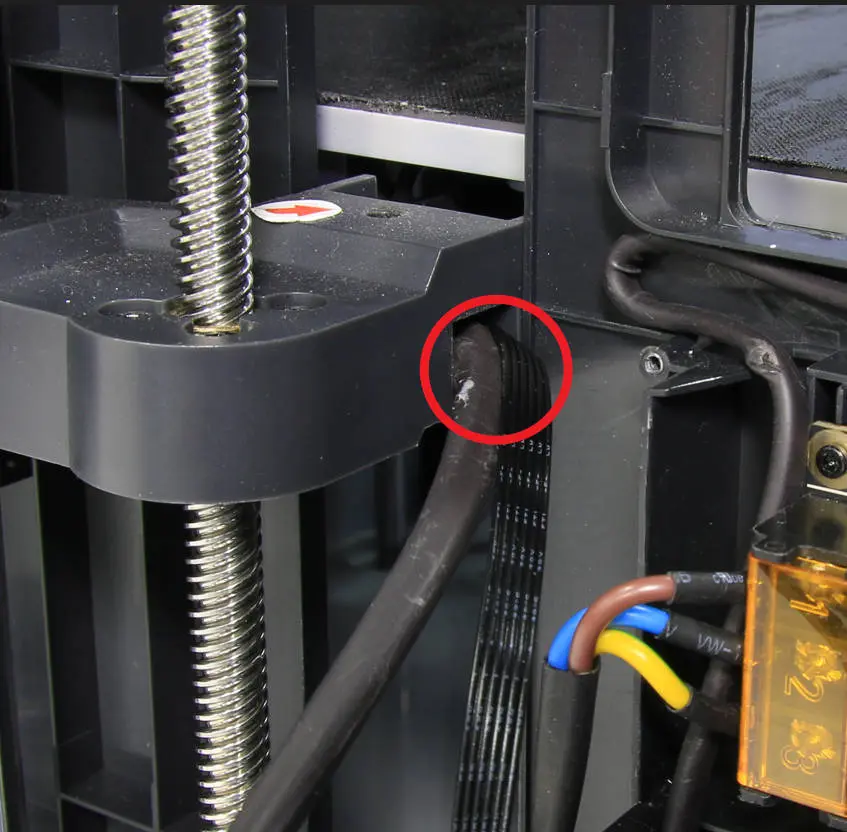

Trin 13 - Før den nye varmeplades kabler igennem

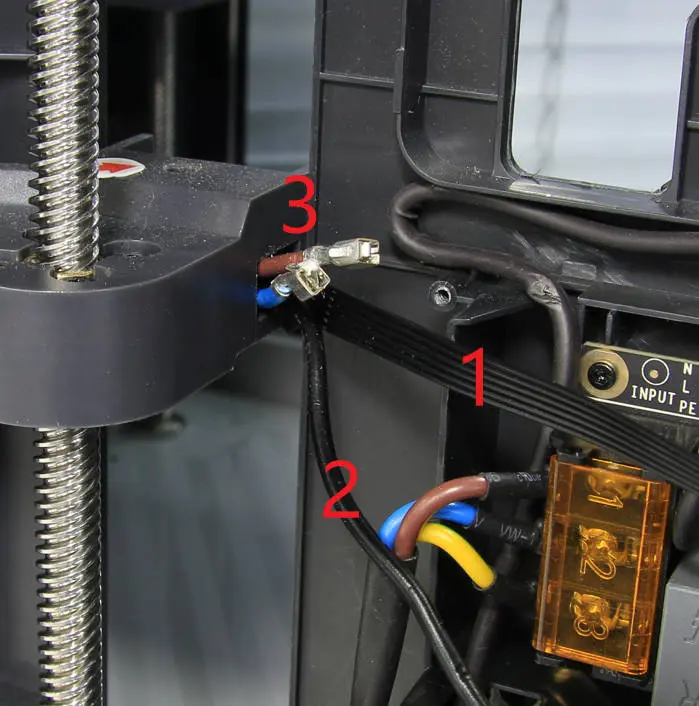

Placer den nye varmeplade på skrå i chassiset, og før kablerne igennem kabelhullerne på den bageste skyder i rækkefølge (ud fra siden - først tilslutningskablet, derefter jordkablet og til sidst 2-pin-strømkablet). Træk forsigtigt kablerne igennem. Når alle kabler er trukket igennem, placer varmepladen på skyderne. Kontroller, at varmepladen kan monteres korrekt på plads.

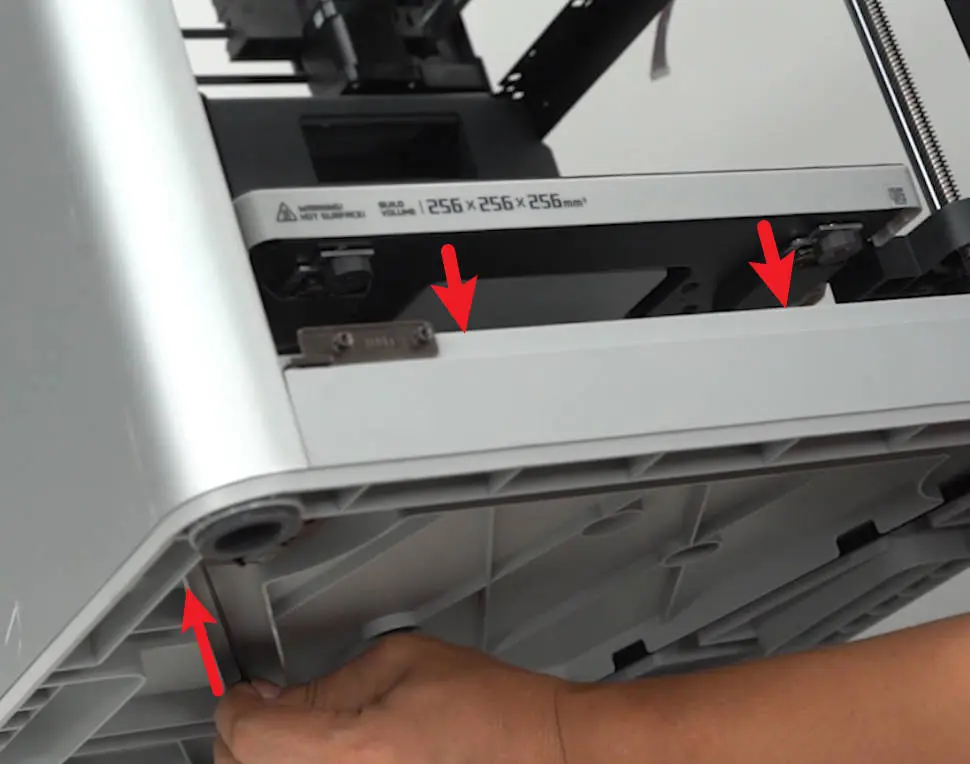

Trin 14 - Sænk varmepladen til bunden

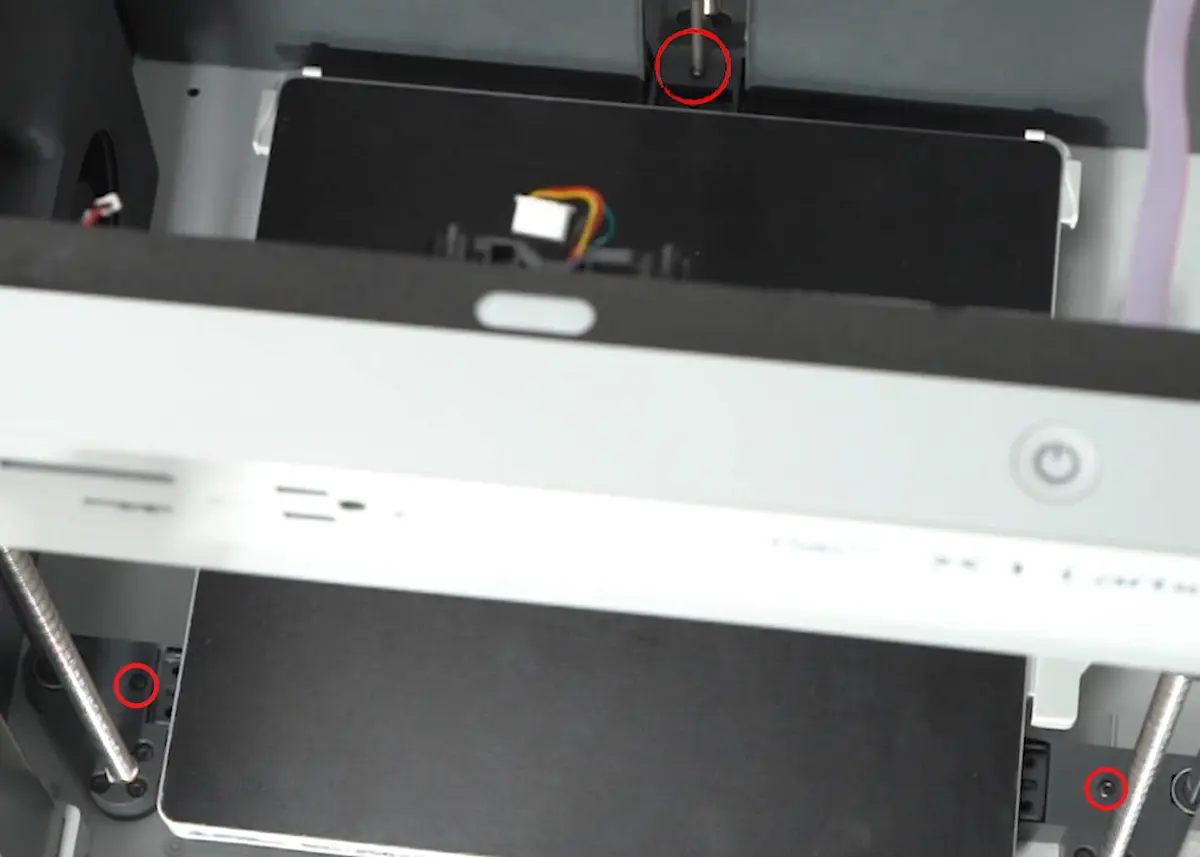

Vip printeren let, træk i Z-remmen for at sænke varmepladen helt til bunden, og fastgør de 3 skydere med skruer (anbefalet).

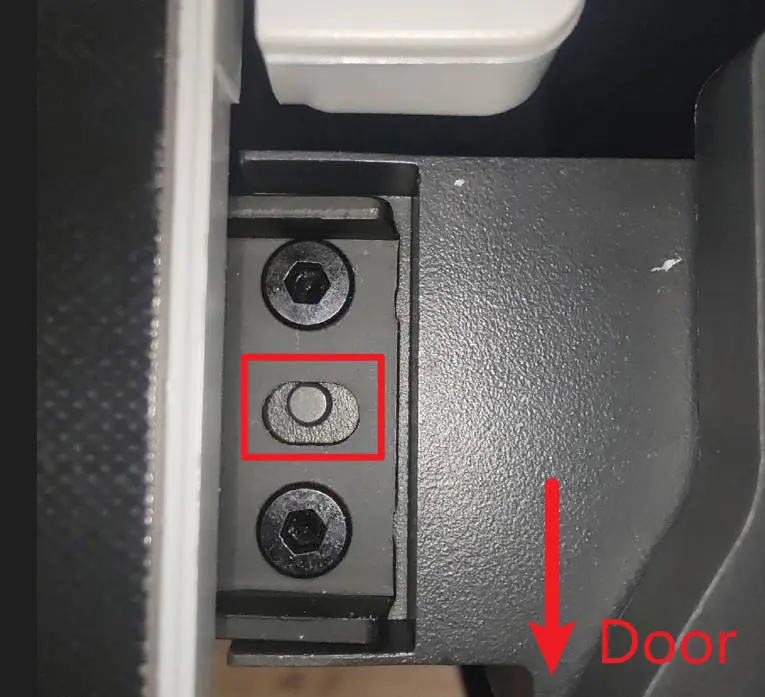

Trin 15 - Lås varmepladen fast

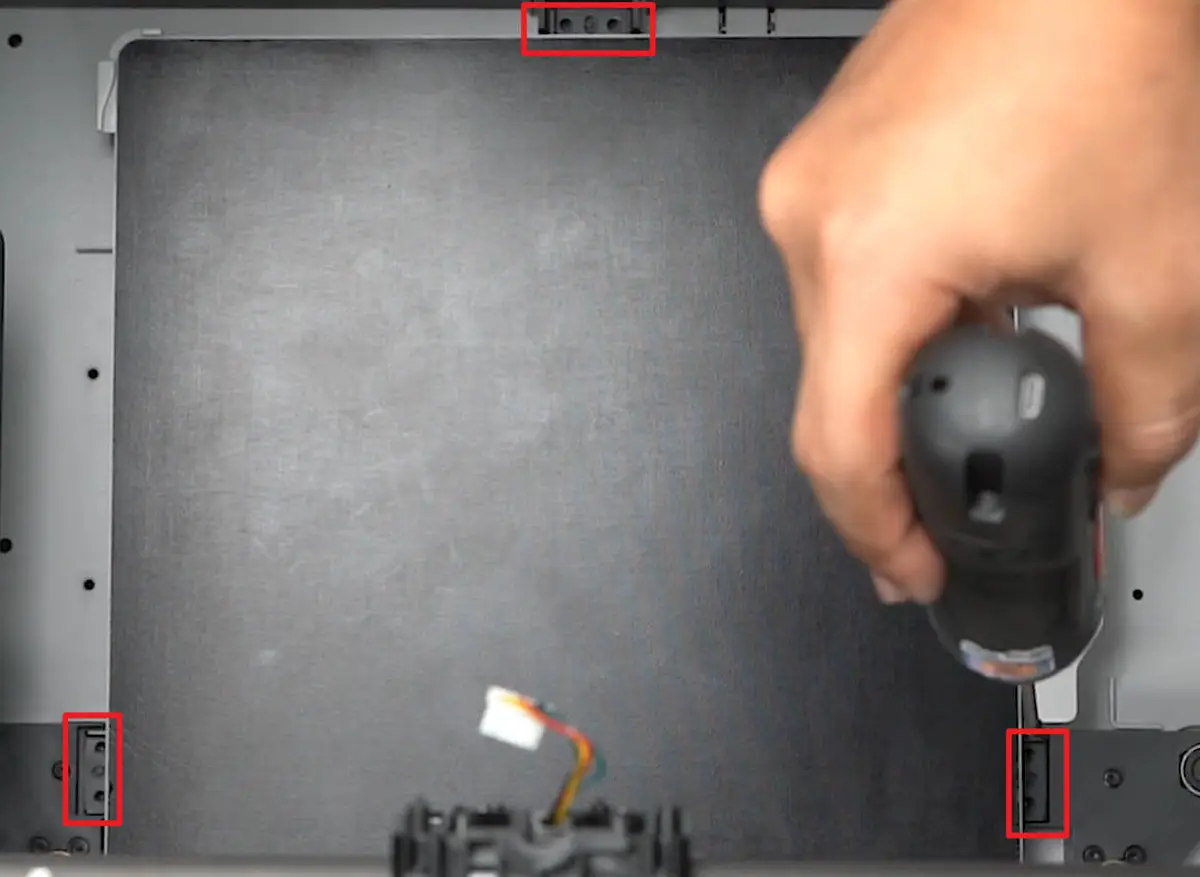

Spænd de 6 fixeringsskruer på varmepladen i rækkefølge - stram dem ikke helt med det samme. Kontroller, at varmepladen sidder korrekt, flyt den mod frontdøren, og stram derefter de 6 skruer.

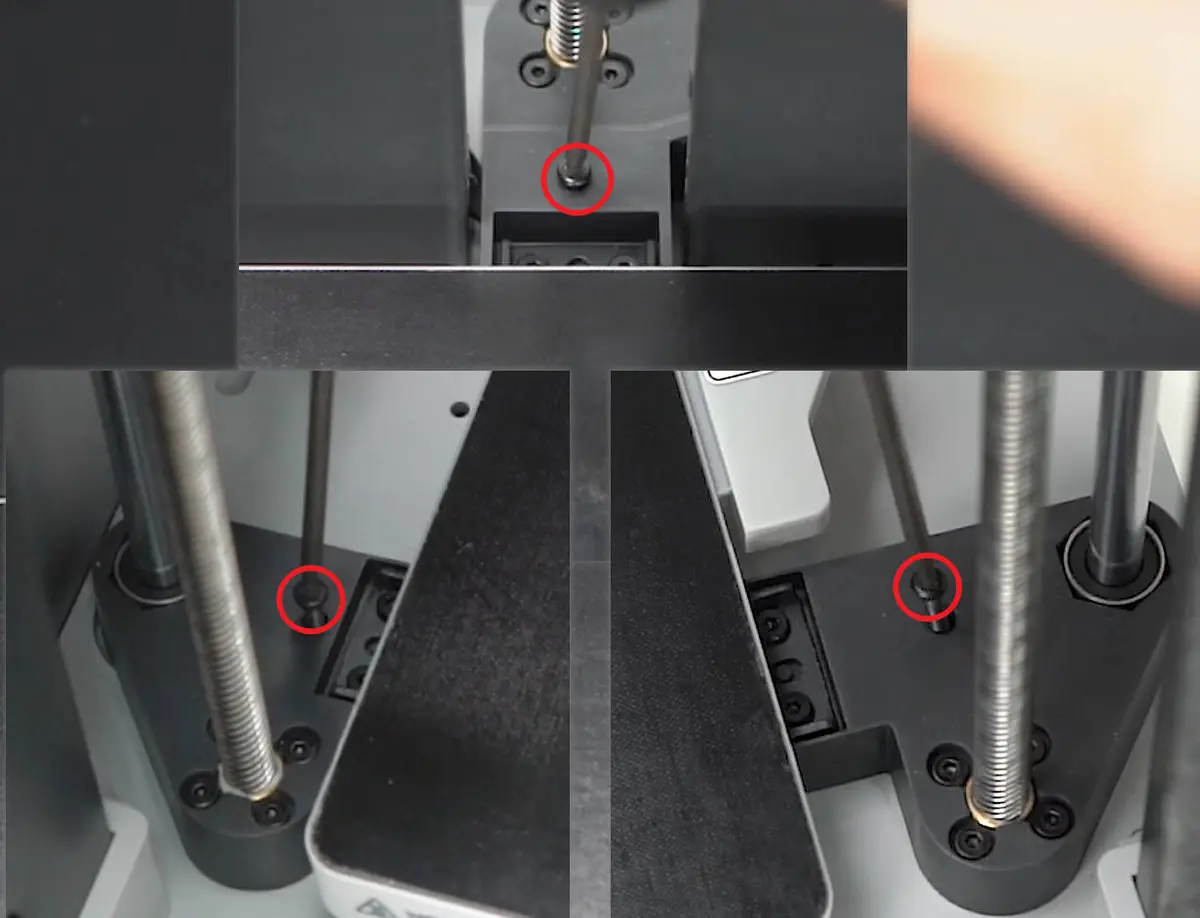

Trin 16 - Fjern de 3 skyderfixeringsskruer

Når varmepladen er fixeret, fjern de 3 skruer, der holder skyderne.

Trin 17 - Ordne kablerne

Arrangér varmepladens kabler, montér beskyttelsesnettet, og fastgør begge ender af nettet med tape.

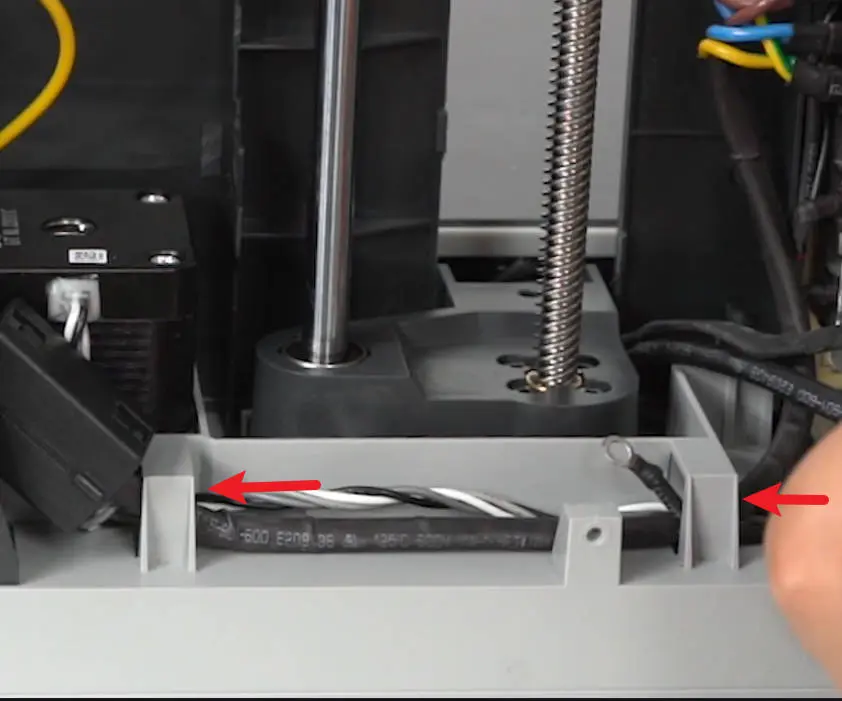

Trin 18 - Montér jordkablet

Før jordkablet igennem kabelhullerne, slut det til den tilsvarende position på højre søjle i frontdøren, og spænd en skrue for at fixere både strømjordkablet og varmepladens jordkabel samlet.

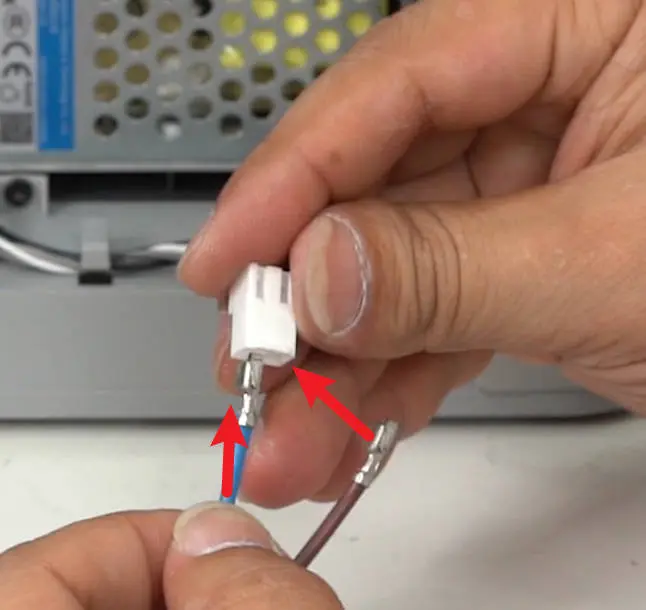

Trin 19 - Montér stikket og slut det til AC-kortet

Montér strømstikket, og slut derefter varmepladens strømkabel til stikket på AC-kortet.

Trin 20 - Slut varmepladens tilslutningskabel til

Slut varmepladens tilslutningskabel til det tilsvarende stik på MC-kortet, og kontroller, at det er sat korrekt i. Det anbefales at tilføje silikonegel for ekstra sikring.

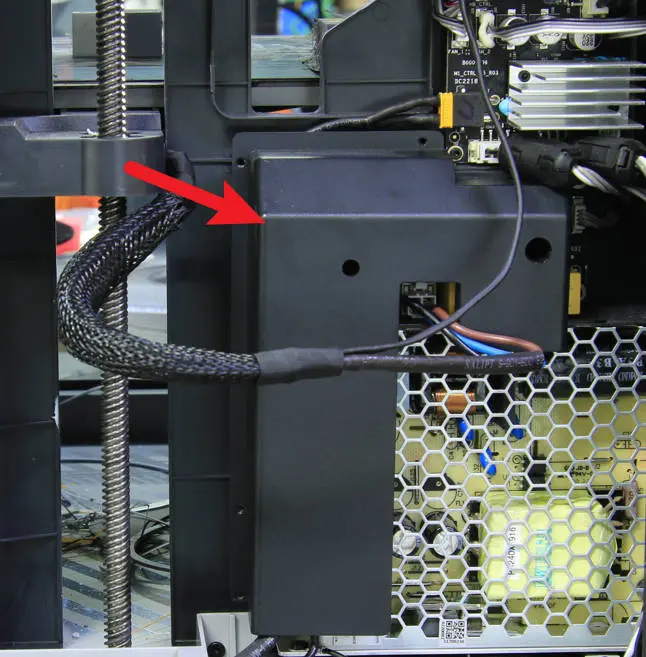

Trin 21 - Montér beskyttelsesdækslet over strømmodulet

Montér beskyttelsesdækslet over strømmodulet, og fastgør det med de 6 skruer.

Trin 22 - Montér overskudsskakten

Montér overskudsskakten og sørg for, at låsehagerne på begge sider sidder korrekt. Brug de 2 skruer til at fixere den.

Trin 23 - Montér kabellåsehagen

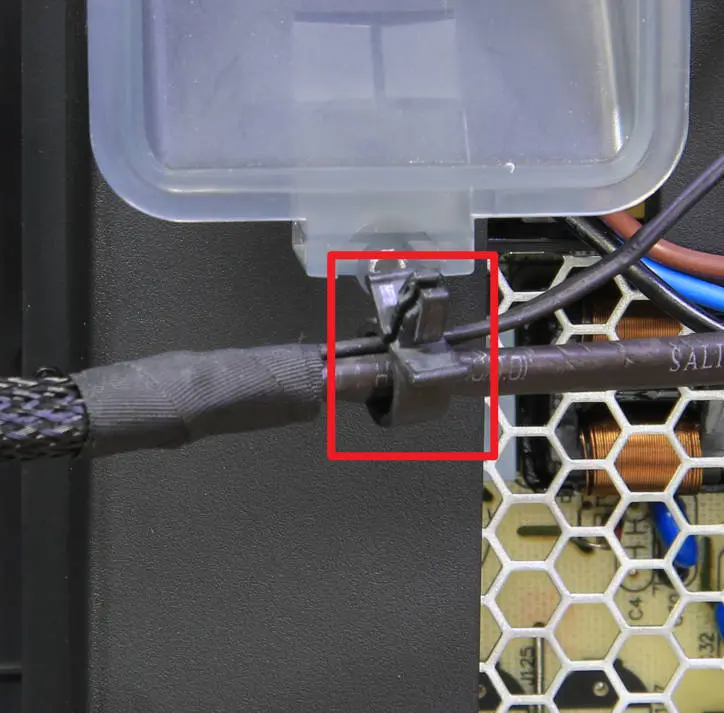

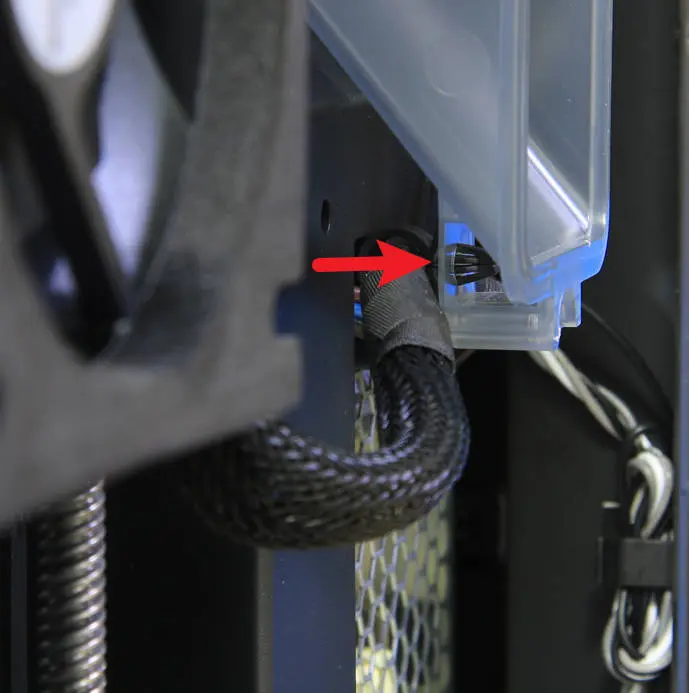

Montér varmepladens kabellåsehage, og sæt derefter låsehagen i monteringshullet på undersiden af skakten.

Trin 24 - Montér højre sidepanel

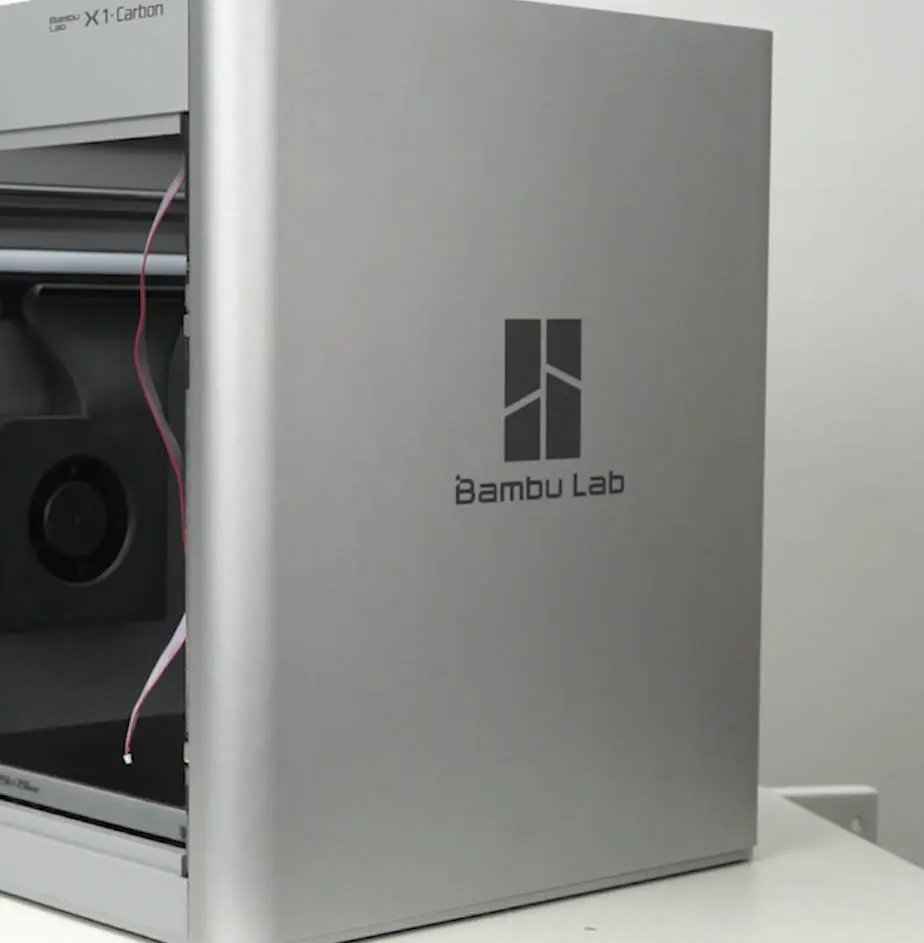

Find positionerne for 4+12 skruer, der fixerer højre sidepanel som vist nedenfor, og spænd skruerne i rækkefølge.

Se denne side Udskiftning af højre sidepanel for mere information.

Trin 25 - Montér bagdækslet

Før PTFE-røret igennem rørholderen, montér først højre sides remspændingsport og derefter venstre side for at montere bagdækslet.

Trin 26 - Montér de 10+4 skruer

Montér de 10 + 4 skruer (se billedet).

Sådan verificerer du, at udskiftningen lykkedes

Slut netledningen til og tænd for strømmen.

Udfør en selvstest af enheden som vist nedenfor - opstår der ingen fejl, er udskiftningen gennemført korrekt.

Oplever du problemer, så gennemgå trinene på ny og kontroller alle forbindelser. Vedvarer problemet, skal du kontakte serviceteamet for yderligere assistance.
