Fejlfinding ved kredsløbsfejl i printeren - X2D

Hvornår skal den bruges

Når den hvide indikatorlampe på afbryderen ikke lyser, efter enheden er tændt, eller når den hvide indikatorlampe på afbryderen lyser normalt, men skærm og lys ikke virker.

Nødvendigt værktøj

• Unbrakonøgle
• Stjerneskruetrækker
• Multimeter (valgfrit)

Bemærkninger til fejlfindingen

Under fejlfindingen skal du holde øje med statuslamperne på printerens forskellige dele. Ved at observere blinkmønstrene på printerens statuslamper kan du hurtigt fastslå printerens aktuelle driftstilstand, hvilket giver tydelig feedback uden at skulle se på skærmen. Under fejlfindingen afgøres det ud fra, om lampernes mønster svarer til en normal tilstand, om bundkortet fungerer.

Før du udfører nogen form for vedligeholdelse på printeren og dens elektroniske komponenter (herunder toolhead-kablet), skal du slukke for printeren og afbryde strømforsyningen for at undgå utilsigtede skærmberøringer eller kortslutninger, der kan medføre yderligere skade på elektroniske komponenter og sikkerhedsrisici.
Når du observerer lampemønstre, vil komponenter på bundkortet være blottede. Rør ikke direkte ved komponenterne, og sæt ikke stik i eller ud, mens strømmen er tilsluttet.

Symptom 1: Afbryderlampen lyser ikke

At den hvide indikatorlampe ikke lyser kan skyldes en fejl på strømkablet, en fejl på afbryderen eller en sprunget sikring inde i afbryderen. Der kræves fejlfinding for at fastslå årsagen.

Trin 1: Fejl på strømkablet

Printerens strømkabel bruger et standardstik. Brug et strømkabel af samme type til en tændtest. Tænd og se, om den hvide indikatorlampe lyser. Hvis indikatorlampen virker normalt igen, tyder det på en fejl på strømkablet, og kablet skal skiftes ud med et nyt.

Trin 2: Sprunget sikring eller fejl på afbryderen

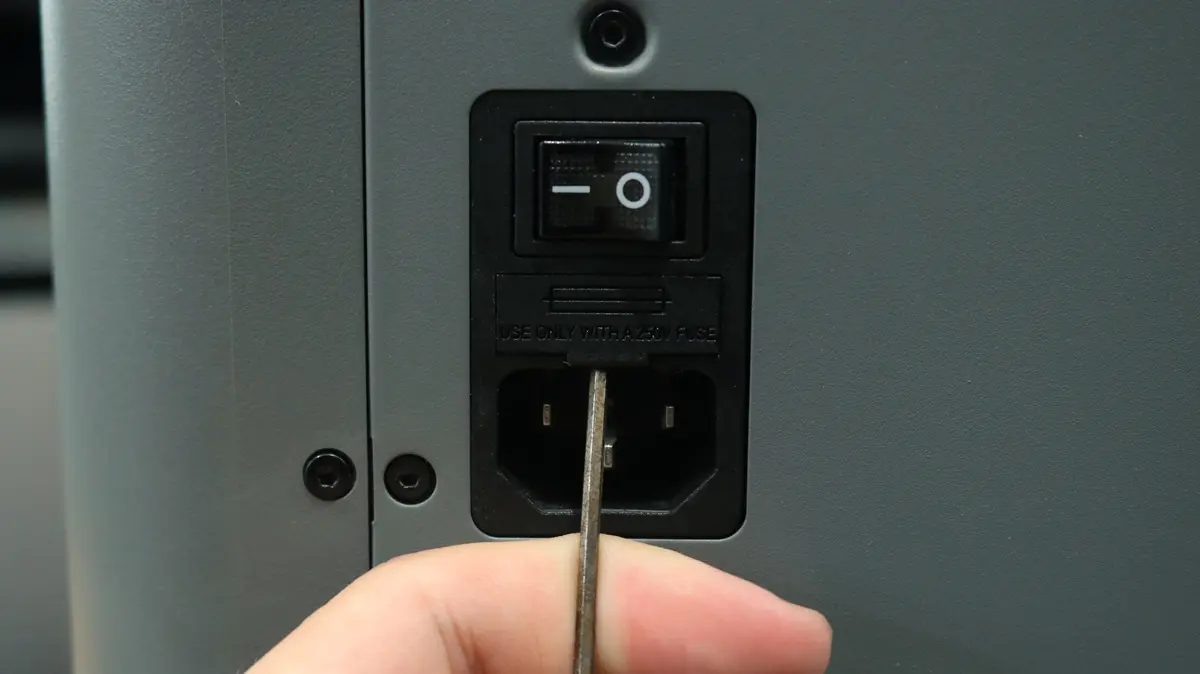

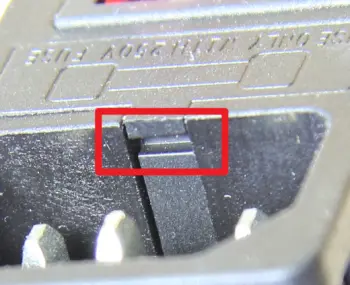

Afbryderen indeholder en indvendig sikring. Du kan bruge en pincet til at vippe sikringsholderen ud. Da nogle sikringskapsler er uigennemsigtige, så du ikke direkte kan se sikringselementets tilstand, kan du bruge et multimeter eller andre metoder til at undersøge den.

Metode 1:

Stil multimeteret på kontinuitetstest (summer) eller modstandstilstand. Hold prøvespidserne mod metalhætterne i begge ender af sikringen: hvis der er en summelyd, eller modstandsværdien er tæt på 0 Ω, betyder det, at sikringen er i orden; hvis der ikke er nogen summelyd, der vises "OL" (åbent kredsløb), eller modstandsværdien er meget høj, betyder det, at sikringen er sprunget, og at afbryderens sokkel skal skiftes ud. Du kan læse Sådan bruger du et multimeter til at kontrollere, om et kredsløb er i orden for at forstå den grundlæggende brug af et multimeter.

Hvis du ikke har et multimeter til at måle med, kan du prøve metode 2.

Metode 2:

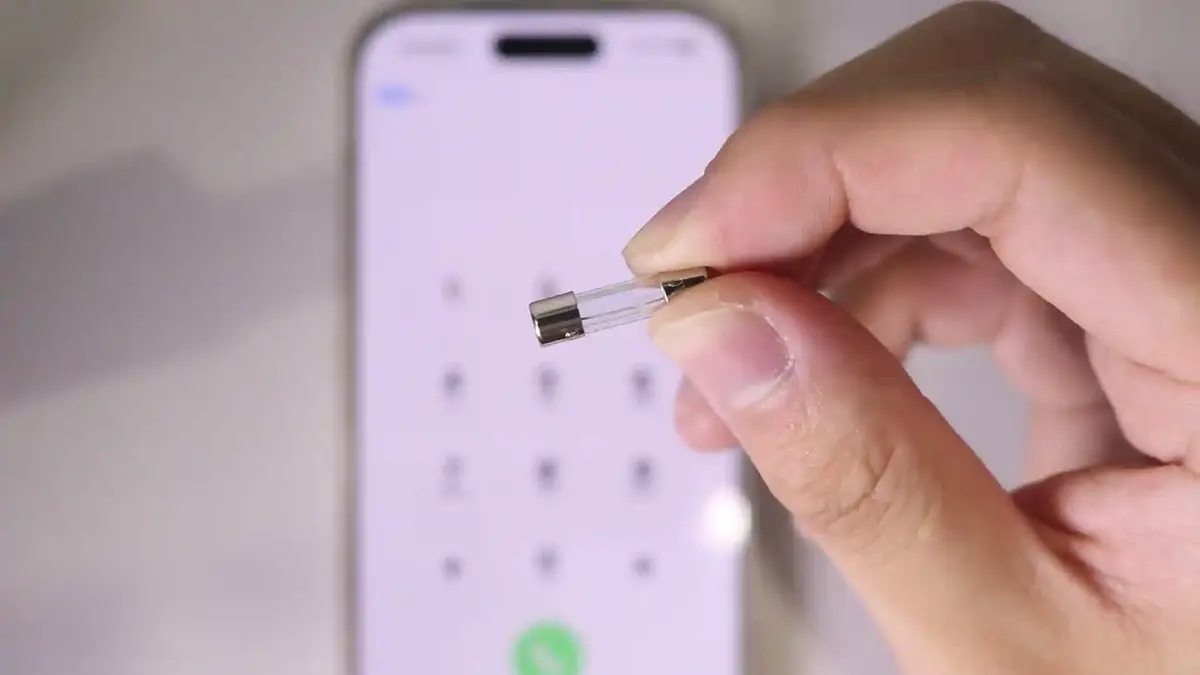

Hvis din telefon understøtter multitouch, er skærmtypen en "kapacitiv skærm". Du kan klemme den ene ende af sikringen mellem fingrene og røre den anden ende mod telefonens skærm og se, om skærmen kan trykkes på. Hvis den kan, er sikringen i orden.

Hvis sikringen er sprunget, skal du udskifte afbryderens sokkel med en ny og se efter i denne Wiki, om der er brændmærker på AC-kortets overflade, og om strømforsyningens ledninger rører hinanden og dermed kortslutter.

Scenarie 2: Afbryderlampen lyser

Den hvide indikatorlampe lyser normalt, hvilket betyder, at sikring, strømkabel og afbryder alle fungerer korrekt. At enheden ikke virker, kan skyldes en fejl i strømforsyningsmodulet eller en fejl på bundkortet. Du kan bruge statuslamperne til at fastslå hvert moduls driftstilstand.

1. Fejlfind strømforsyningsmodulet

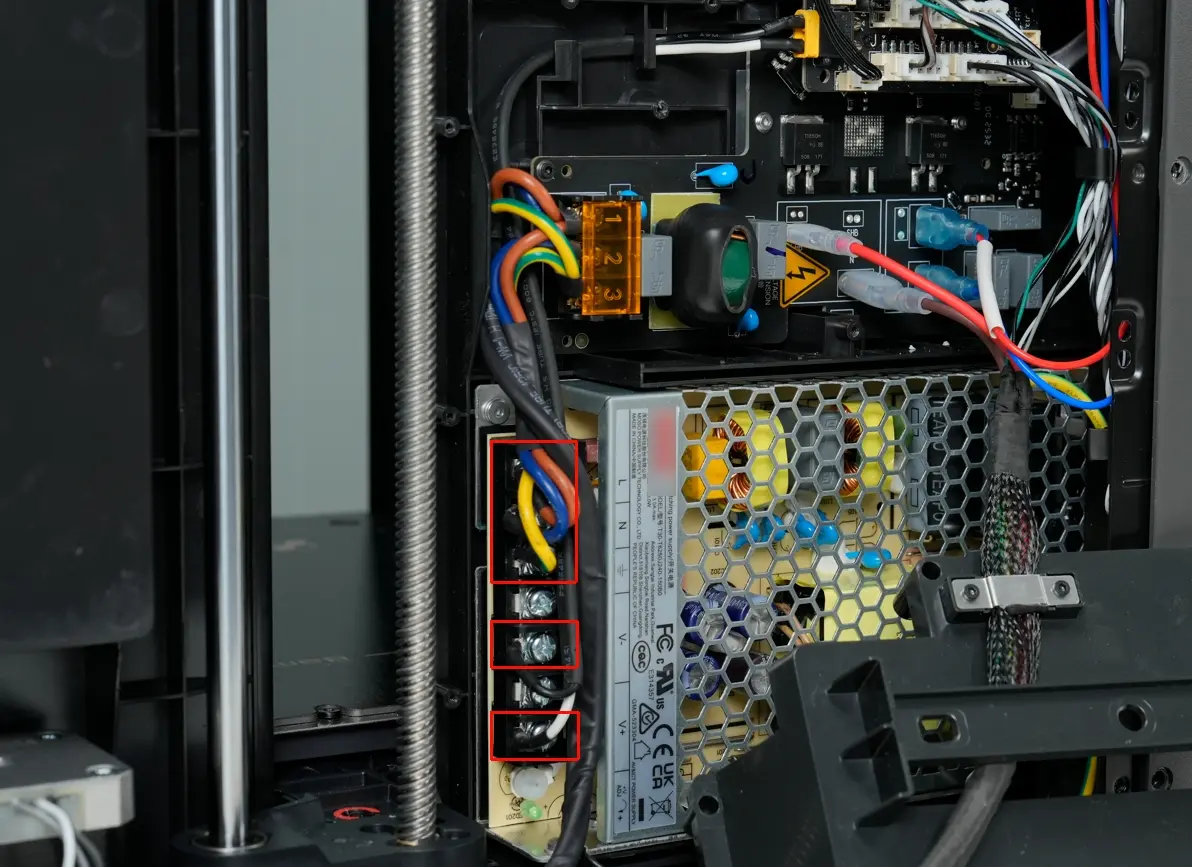

Se Udskiftning af X2D'ens bagpanel for at fjerne printerens bagpanel på forhånd. Bagefter sætter du strømkablet i og tænder printeren. Hold øje med, om LED-lampen på strømforsyningsmodulet lyser normalt.

Hvis LED'en er slukket, skal du slukke for printeren og tilslutte strømforsyningskablet på billedet nedenfor igen. Hvis LED'en stadig ikke lyser efter genstart, skal strømforsyningsmodulet skiftes ud med et nyt. Alle ovenstående trin er beskrevet i Udskiftning af strømforsyningsmodulet.

Hvis LED'en lyser konstant eller blinker, betyder det, at strømforsyningsmodulet fungerer normalt. Gå videre til de næste trin.

2. Fejlfind MC-kortmodulet

Indikatorlampe på MC-kortet

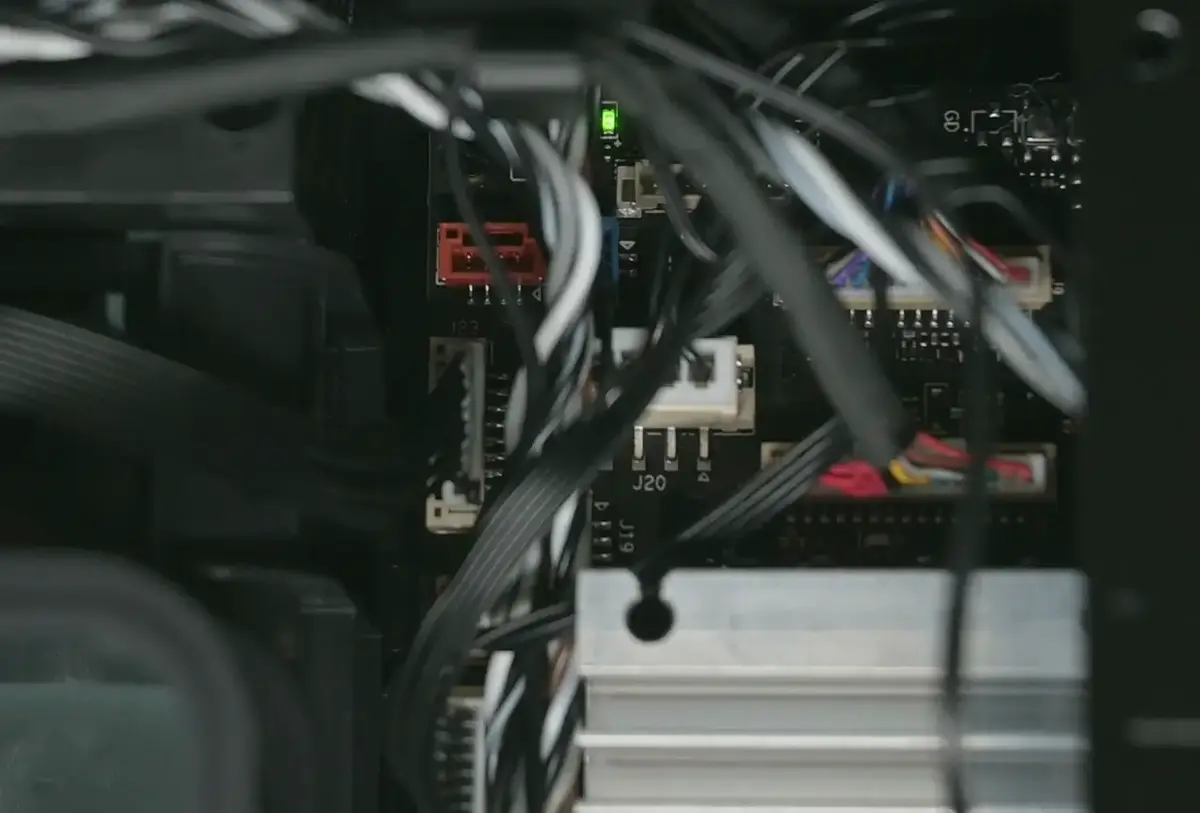

MC-kortets indikatorlampe lyser konstant (øverst) og blinker langsomt (nederst).

Se Udskiftning af X2D'ens bagpanel for at fjerne printerens bagpanel og observere MC-kortets indikatorlampe.

MC-kortets indikatorlampe er normal

Gå videre til at kontrollere AP-kortets og TH-kortets driftstilstand.

MC-kortets indikatorlampe er unormal

Sluk for printeren, afbryd MC-AP-kommunikationskablet (nr. 1) og strømkablet (nr. 2), tænd så igen og se, om MC-kortets indikatorlampe stadig er unormal.

MC-kortet bliver normalt igen: Det tyder på, at fejlen ligger i AP-kortet eller TH-kortet. Sluk, montér MC-AP-kommunikationskablet (nr. 1) og strømkablet (nr. 2), og fortsæt med yderligere fejlfinding.

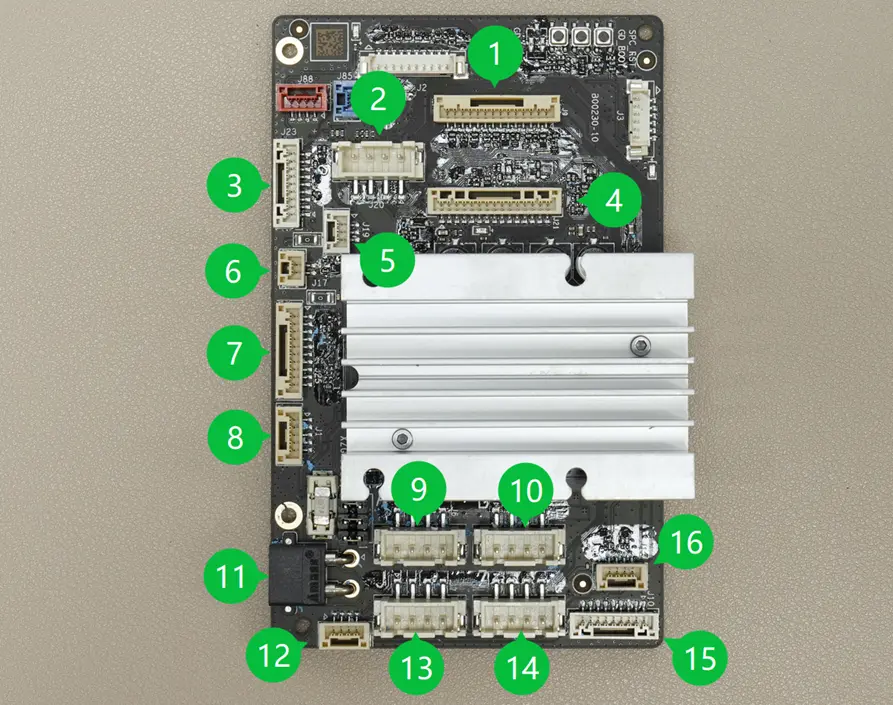

MC-kortet er stadig unormalt: Det tyder på en fejl på selve MC-kortet eller på et modul, der er tilsluttet det. Tag alle stik ud undtagen MC-strømkablet (nr. 11), og tænd så printeren for at se, om MC-kortet bliver normalt igen.

• Hvis det bliver normalt igen, skal du slukke og derefter genmontere de afbrudte stik et ad gangen og tænde hver gang for at se, om lampemønstret bliver unormalt igen. Når den konkrete fejlbehæftede komponent er fundet, skal den udskiftes.

• Hvis det stadig er fejlbehæftet, skal MC-kortet udskiftes. Du kan se denne Wiki.

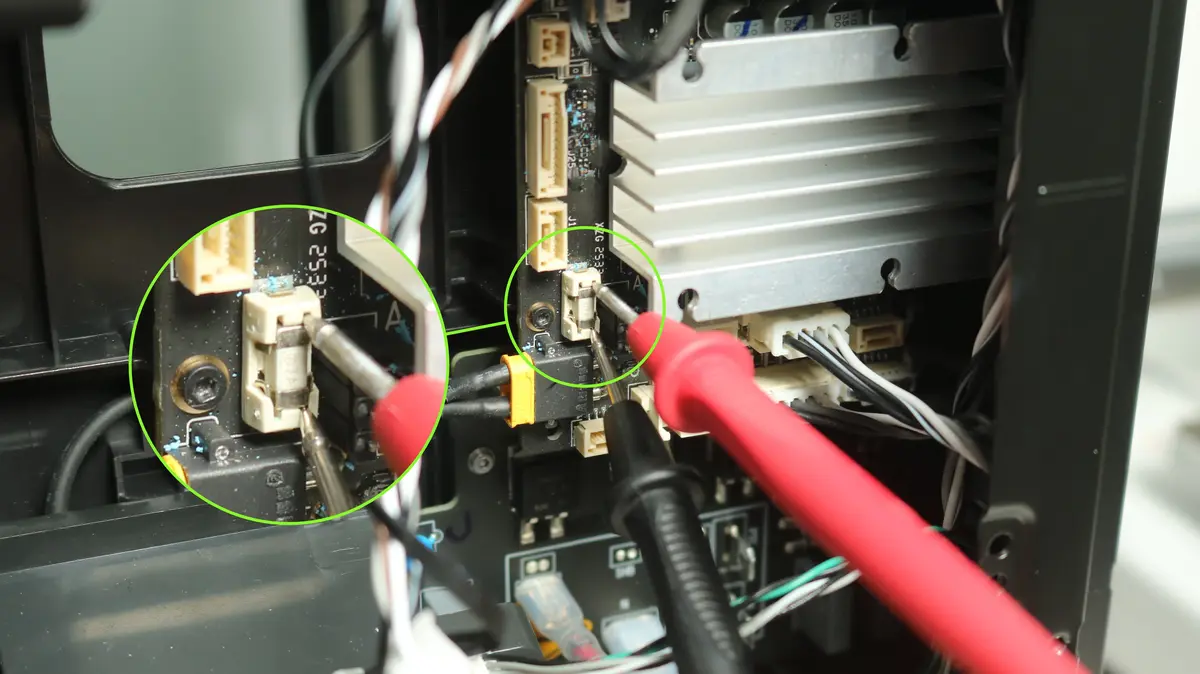

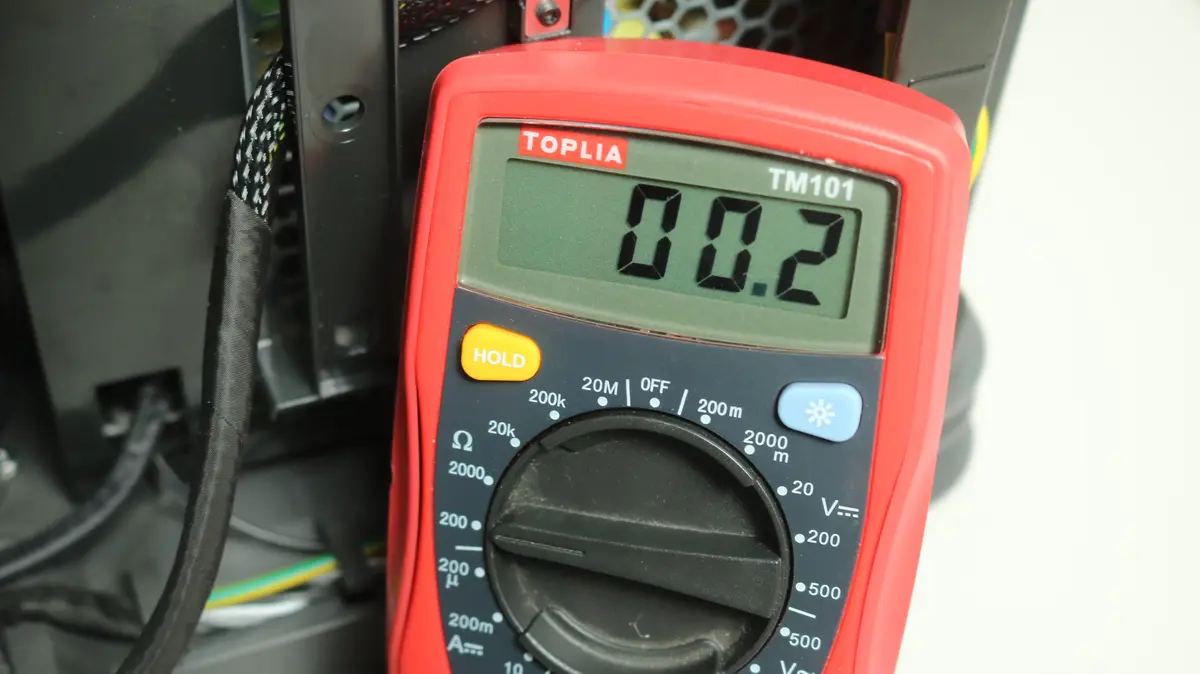

Hvis selve MC-kortet er beskadiget, og du kan bruge et multimeter til at kontrollere sikringens tilstand, skal du skifte til modstandstilstand og se, om modstandsværdien på den komponent, der er vist på billedet nedenfor, er tæt på 0 Ω.

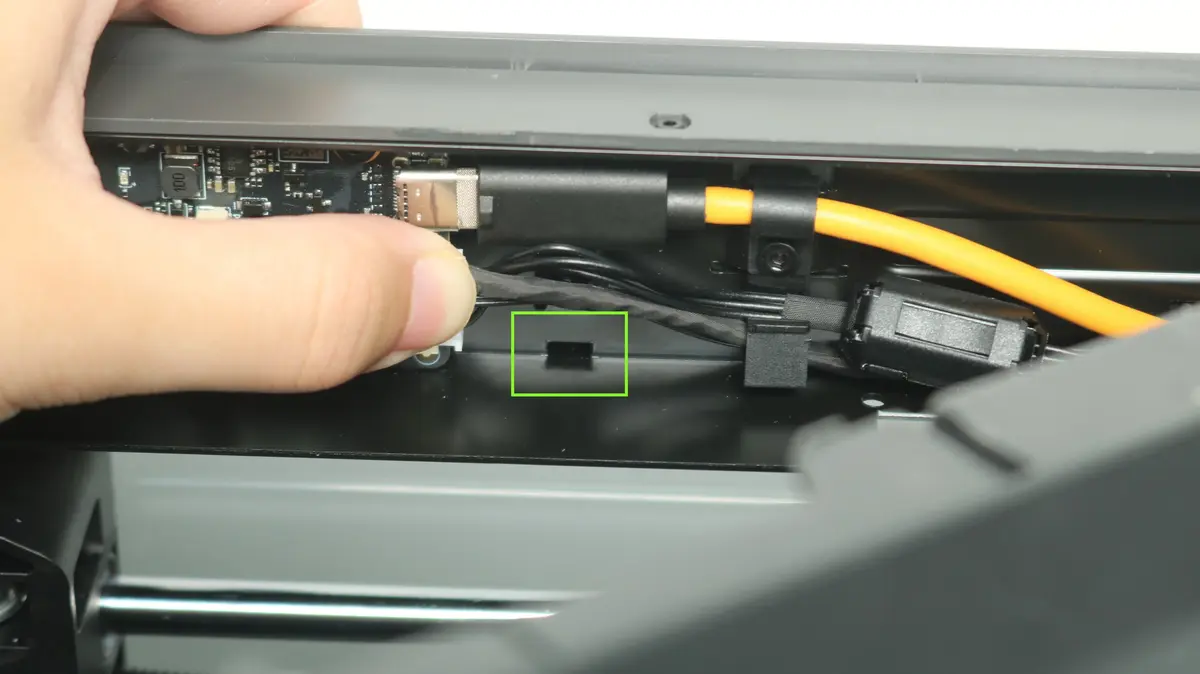

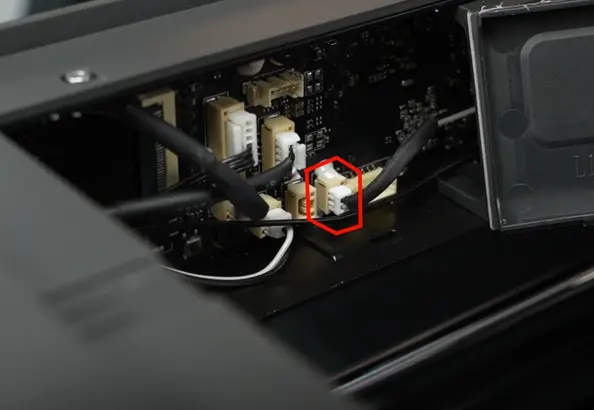

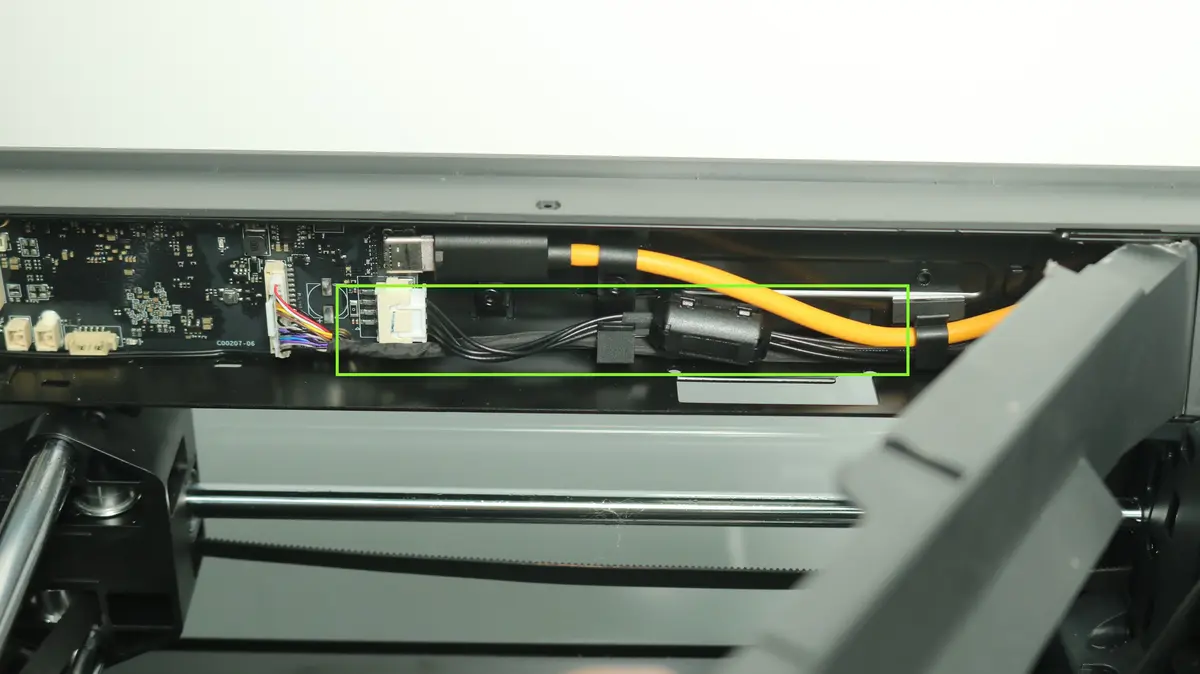

Hvis modstanden er meget høj, betyder det, at sikringen på MC-kortet er sprunget. Åbn AP-dækslet og kontrollér også, om isoleringen på MC-til-AP-kablet er klemt, og justér kablet, så det ikke rører dækslets låsetapper.

Hvis du ikke har et multimeter, anbefaler vi også, at du yderligere efterser MC-til-AP-kablet.

3. Fejlfind AP-kortmodulet

Indikatorlampe på AP-kortet

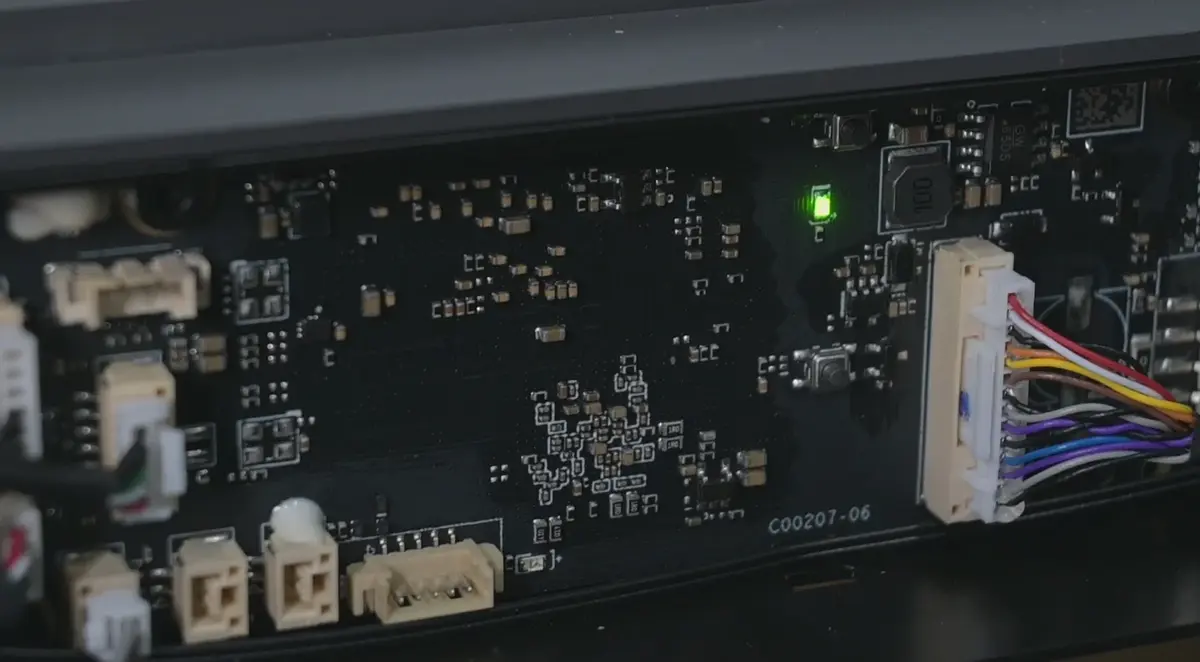

AP-kortets indikatorlampe blinker hurtigt (venstre) og lyser konstant (højre).

Åbn AP-kortets dæksel fra siden nær frontdøren, afbryd det venstre LED-lys, og observér AP-kortets indikatorlampe.

AP-kortets indikator er normal

Gå videre til at kontrollere TH-kortets driftstilstand.

AP-kortets indikator er unormal

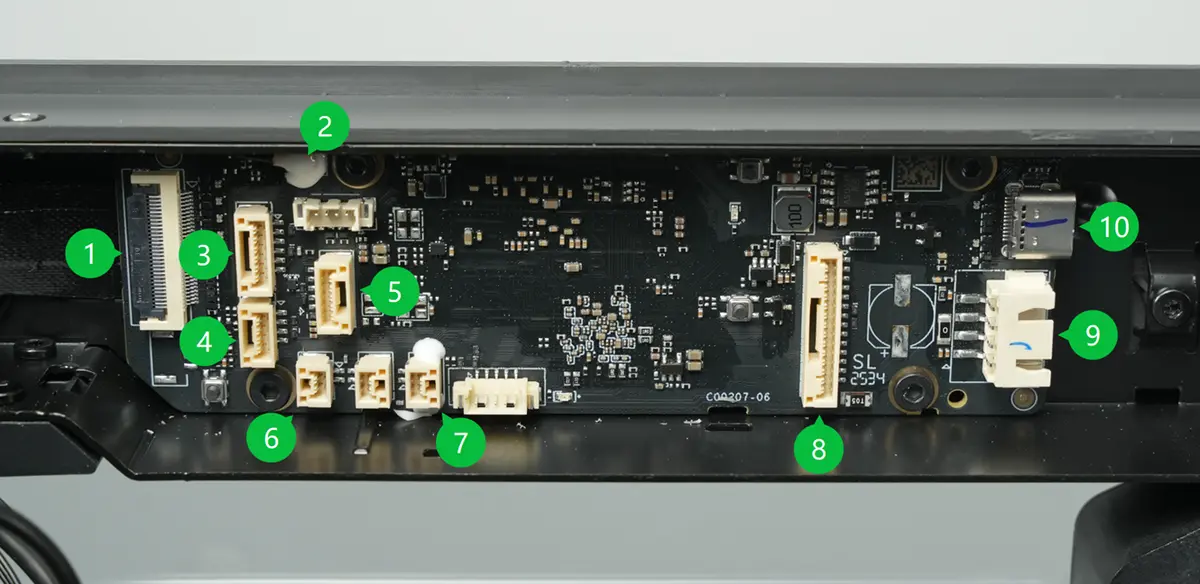

Sluk for printeren, og se så Udskiftning af X2D'ens AP-kort for at afbryde alle stik på AP-kortet, så kun stik nr. 8 og nr. 9 bevares. Tænd så og se, om MC-kortets indikator stadig er unormal.

• AP-kortet og MC-kortet bliver normale igen: Det tyder på, at fejlen ligger i et af de andre afbrudte stik. Tilslut først kabel nr. 10 igen, tænd, og observér MC-/AP-indikatorlamperne. Hvis lampekoden er unormal, skal du fortsætte med fejlfinding af TH-kortmodulet. Hvis lampekoden er normal, efter du har tændt på dette tidspunkt, skal du slukke og derefter montere stikkene til de andre komponenter et ad gangen i rækkefølge og tænde hver gang for at observere, om lampekoden bliver unormal igen. Når den konkrete fejlbehæftede komponent er fundet, skal den udskiftes.

• AP-kortet og MC-kortet er stadig unormale: Det kan tyde på en fejl på MC-til-AP-kablet. Tag stik nr. 8 og nr. 9 ud på AP-kortet, tænd, og se, om MC-kortet bliver normalt igen. Hvis MC-kortet stadig er unormalt, skal du udskifte MC-til-AP-kablet. Hvis det bliver normalt igen, skal du udskifte AP-kortet.

4. Fejlfind TH-kortmodulet

Indikatorlampe på TH-kortet

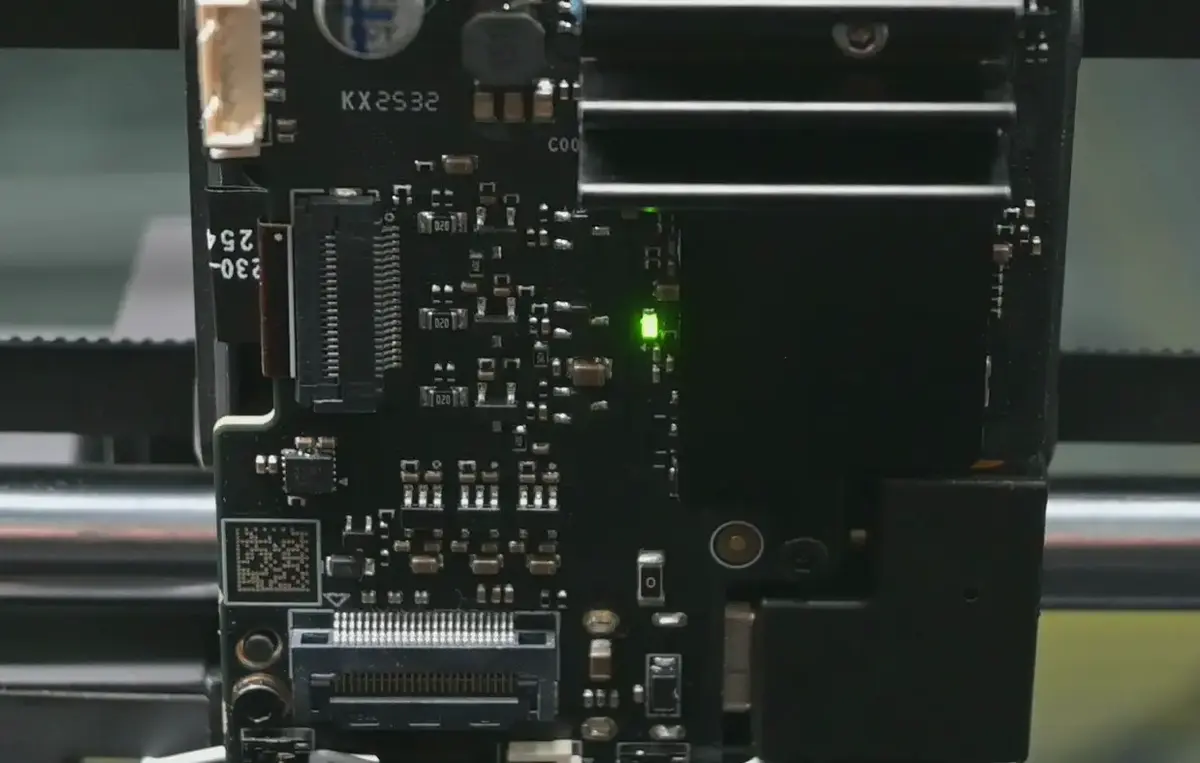

TH-kortets indikatorlampe blinker hurtigt.

Se Udskiftning af X2D'ens toolhead-hus for at fjerne toolheadets bagdæksel og observere TH-kortets indikatorlampe.

Fremgangsmåde

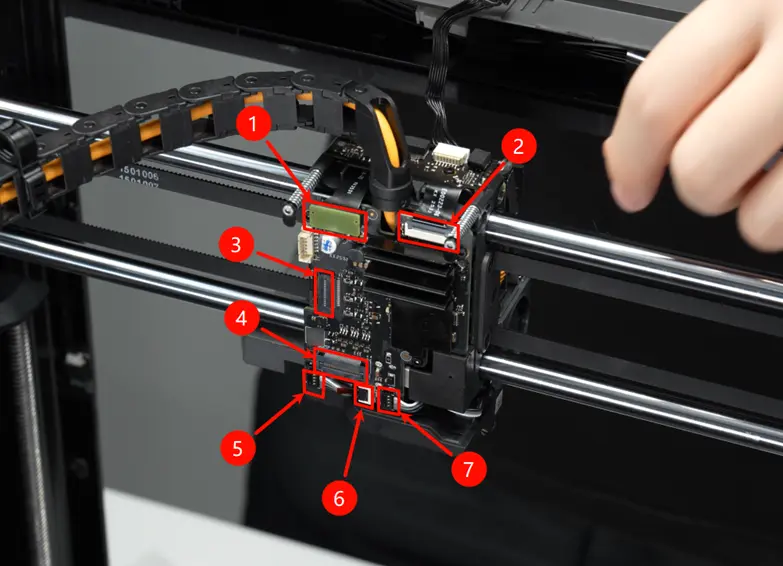

Sluk for maskinen, afbryd de stik, der er vist på billedet nedenfor, tænd så og se, om MC-/AP-kortets indikatorlamper stadig er unormale.

• MC-/AP-kortene bliver normale igen: Det tyder på, at fejlen ligger i et af de andre afbrudte stik. Sluk, og montér derefter stikkene til de andre komponenter et ad gangen og tænd hver gang for at observere, om lampekoden bliver unormal igen. Når den konkrete fejlbehæftede komponent er fundet, skal den udskiftes.
• MC-/AP-kortene er stadig unormale: Det kan tyde på en fejl på toolhead-kablet. Tag Bambu USB-C-kablet ud, tænd, og observér MC-/AP-kortets indikatorlamper. Hvis lampekoden stadig er unormal, skal du udskifte X2D'ens Bambu USB-C-kabel. Hvis lampekoden bliver normal igen, skal du udskifte TH-kortet.
