X2D fejlsoegning af homing og niveauering

Homing og niveauering

Printer-homing: Under homing er X-aksen (toolheadens bevaegelse) og Y-aksen (varmepladens bevaegelse) afhaengige af deres respektive motorer til at registrere belastning og afgoere, om de har naaet deres respektive bevaegelsesgraenser. Z-aksens homing indebaerer, at varmepladen haeves, saa dysen roerer pladen, og en eddy current-sensor registrerer, om dysen har faaet kontakt med pladen.

Printer-niveauering: Niveauering kompenserer for variationer i afstanden mellem dyse og varmeplade, som skyldes en ujaevn plade eller en forskydning i samlingen. Den sikrer, at afstanden mellem dyse og plade er saa ensartet som muligt paa tvaers af forskellige positioner paa pladen, saa du opnaar bedre kvalitet i det foerste lag.

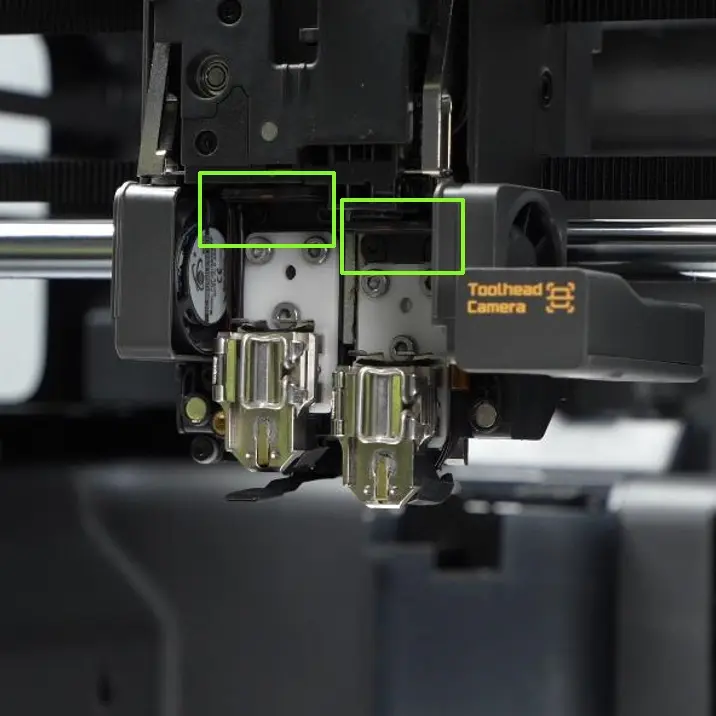

Fordeling af venstre og hoejre eddy current-sensor:

Fejlsymptomer

Enheden viser typisk fejl som "Z-axis motor rotation blocked" eller "Eddy current sensor sensitivity abnormal."

1. For "Z-axis motor" kraever det, at du kontrollerer Z-aksens transmissionskomponenter (motor, belt, lead screw) for fremmedlegemer og kontrollerer printerkammeret for forhindringer.
2. For "eddy sensor" er det normalt tilstraekkeligt at justere eddy current-spolens position. I sjaeldne tilfaelde kan eddy current-spolen vaere beskadiget.

Fejlsoegningstrin

Sikkerhedsadvarsel

Inden du udfoerer vedligeholdelse paa printeren eller dens elektronik (inklusive toolhead-kabler), skal du slukke printeren og afbryde stroemforsyningen. Det forhindrer utilsigtede beroeringer af skaermen eller kortslutninger, der kan beskadige elektroniske komponenter og udgoere en mulig sikkerhedsrisiko.
Naar du udfoerer vedligeholdelse eller fejlsoegning, skal du altid kontrollere temperaturen paa hotend og varmeplade. Undgaa at arbejde, mens de stadig er varme. Hvis arbejde ved hoej temperatur er noedvendigt, skal du baere varmebestandige handsker for at sikre sikker og effektiv vedligeholdelse.

Fejl paa Z-aksemotor

Kontrollér Z-aksens sliders

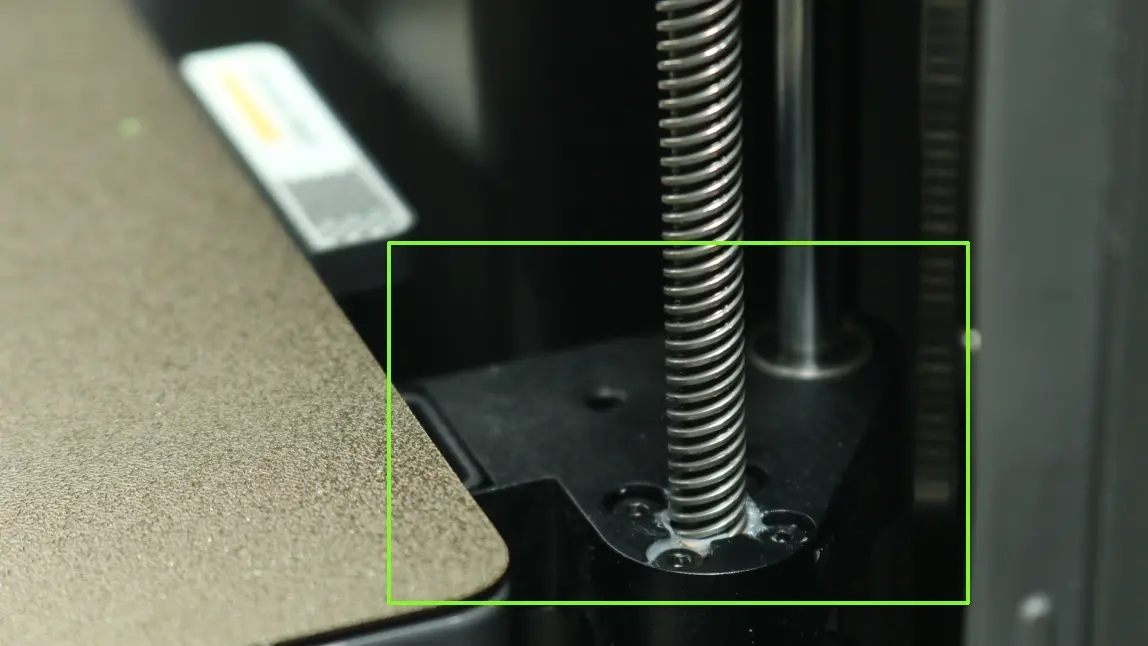

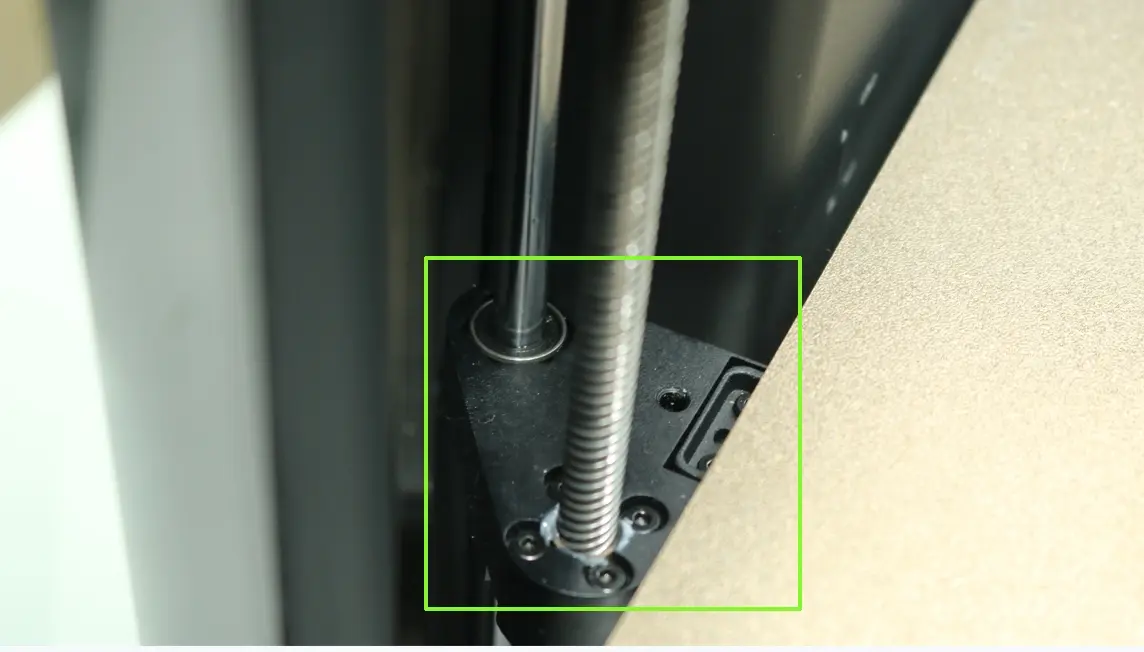

Kontrollér for og rengoer eventuelle fremmedlegemer paa Z-aksens sliders.

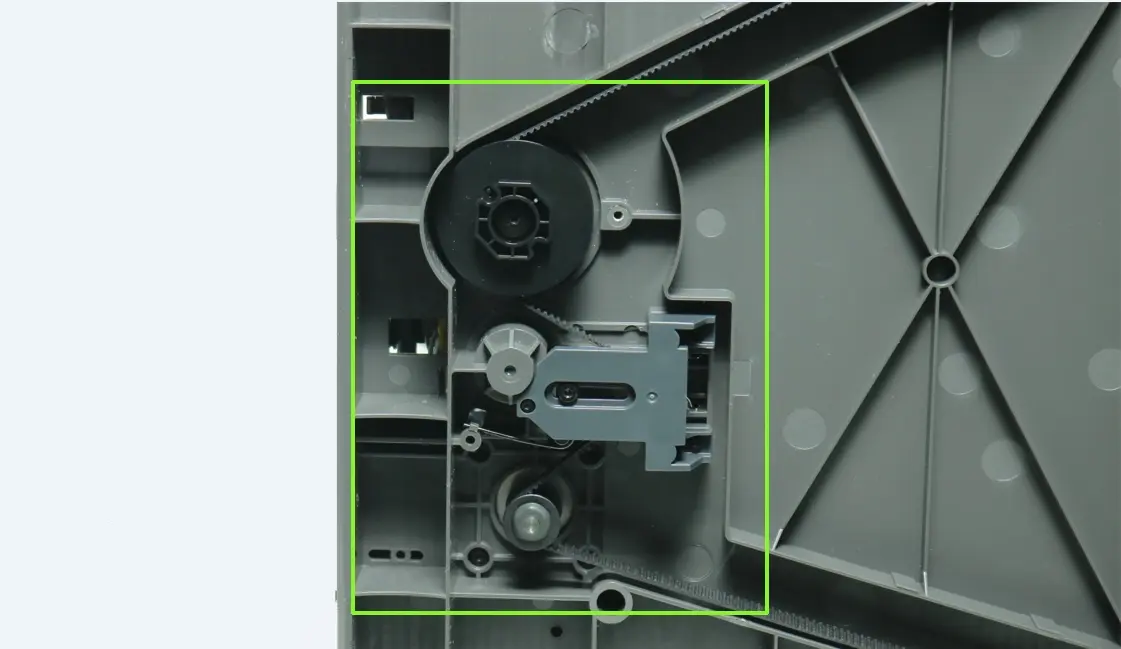

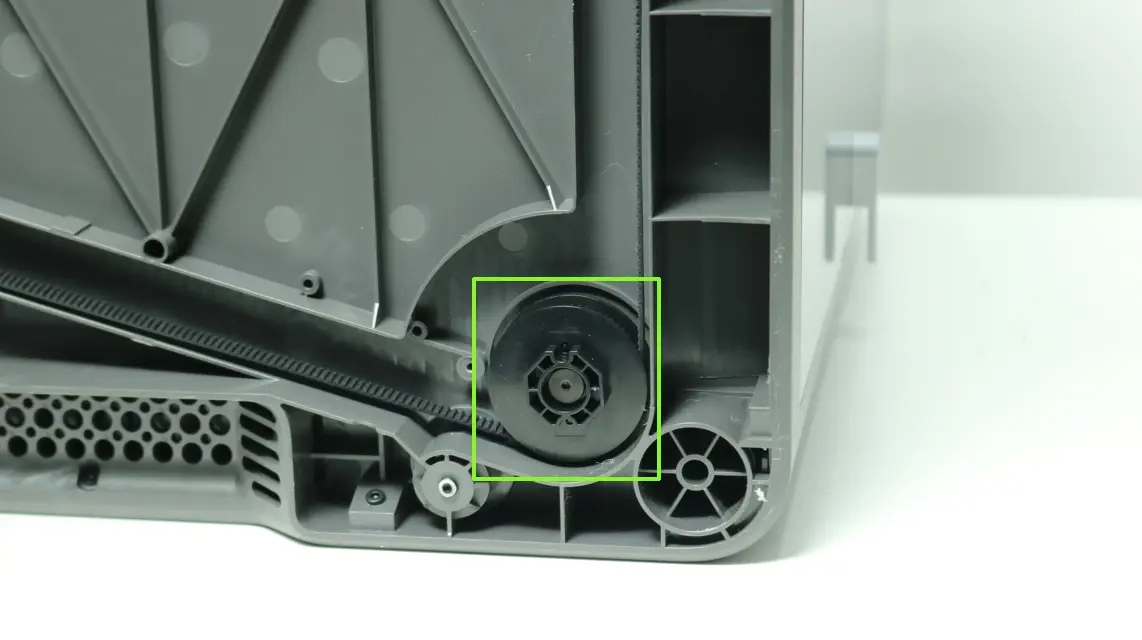

Tag topdaekslets glas af, og vip printeren. Kontrollér Z-belt og Z-aksens timing pulley for fremmedlegemer, og rengoer dem.

Naar du har sikret dig, at der ikke er fremmedlegemer, kan du proeve at traekke i Z-belt for at se, om varmepladen kan bevaege sig opad. Hvis du maerker betydelig modstand, naar du traekker i belten, kan det vaere noedvendigt at udskifte Z-motoren.

Kontrollér varmepladen

Hvis der opstaar slip mellem Z-belt og en Z-synkronpulley, kan det medfoere, at varmepladens tre hjoerner er i forskellig hoejde. Under homing kan den hoejeste ende presse mod rammen, saa Z-motoren forhindres i at rotere.

Fremgangsmaade:

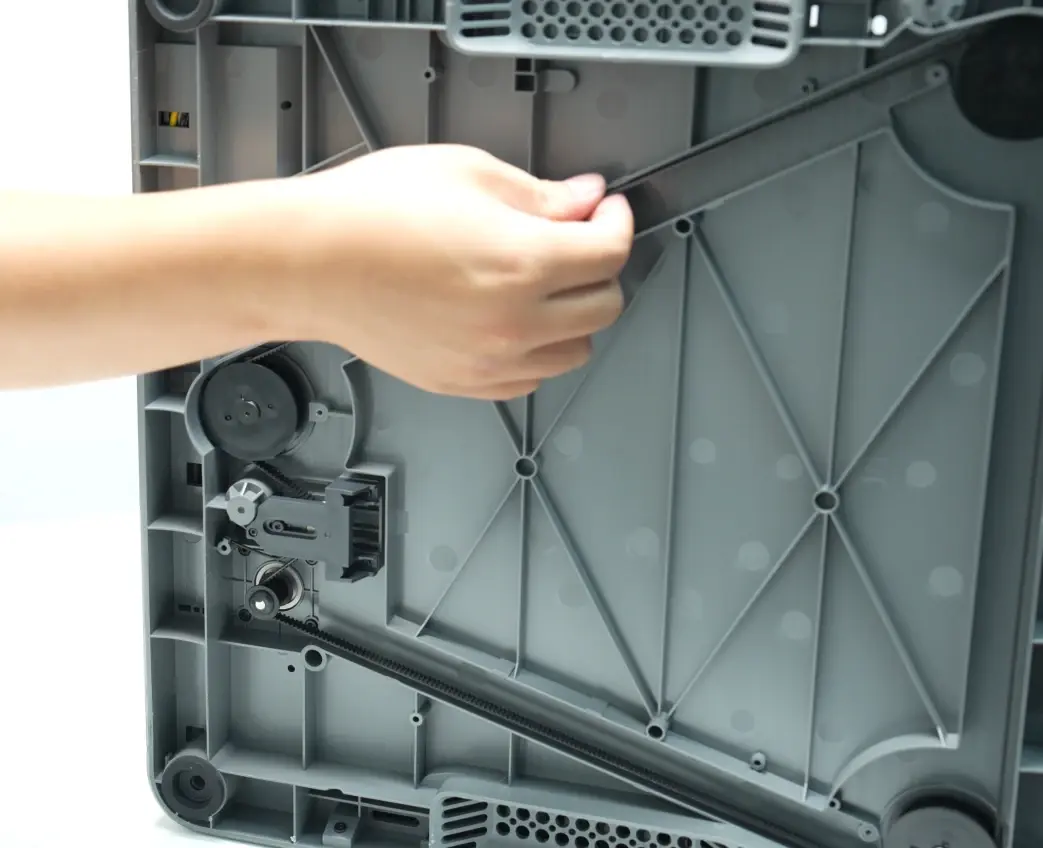

Naar du har slukket, skubber og traekker du manuelt i Z-belt for at styre varmepladen, saa den ligger plant mod bundpladen.

Det er nok at vippe printeren; den ligges kun ned her af hensyn til demonstrationen.

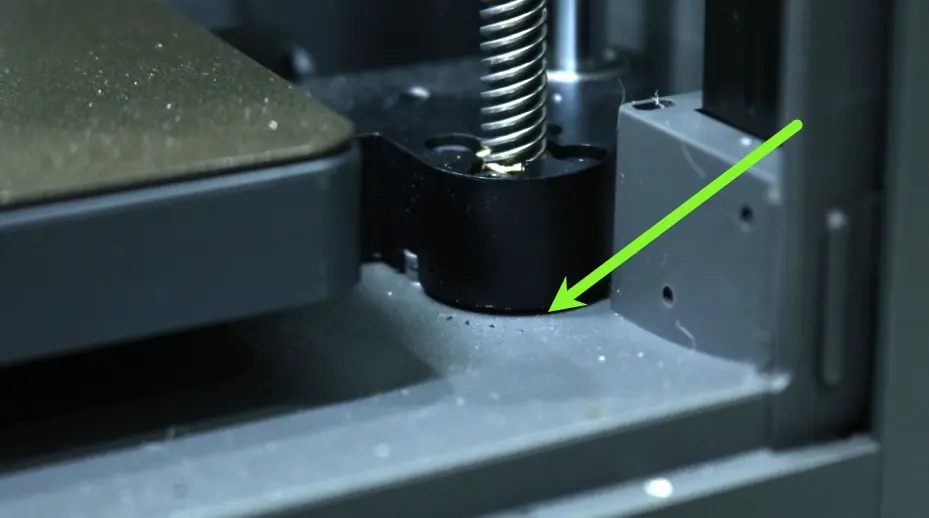

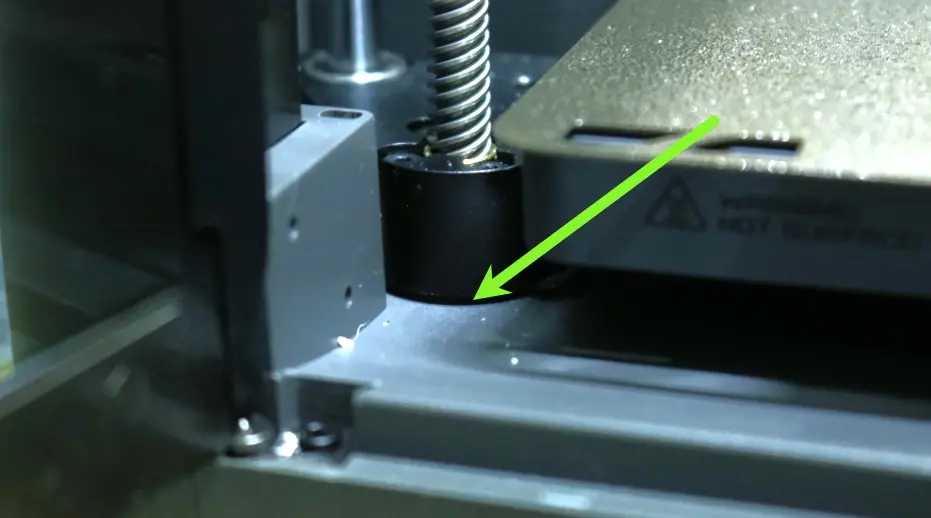

Hold oeje med, om venstre og hoejre slider ligger plant mod bundpladen.

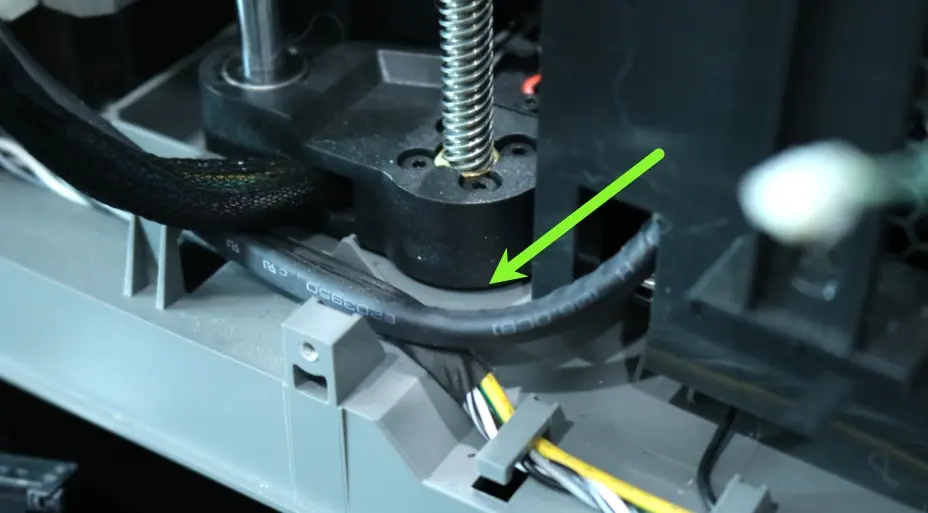

Den bageste slider kraever, at bagpanelet fjernes for at kunne ses. Se Udskiftning af X2D-bagpanelet.

Hvis en slider ikke kan bringes plant mod bundpladen, er det noedvendigt at montere Z-belt igen.

Fejl paa eddy-sensor

1. Ved fejl, der angiver "frequency too low/high," skal du fejlsoege efter foelgende indhold.

• HMS_0300-2500-0001-0001: Eddy current-sensorens frekvens paa den hoejre ekstruder er for lav, muligvis fordi dysen ikke er monteret, eller fordi dysens koeleplade er for langt fra sensoren.

• HMS_0300-2600-0001-0001: Signalfrekvensen for den venstre ekstruders eddy current-sensor er for lav, muligvis fordi sensoren er monteret for langt vaek eller er gaaet loes.

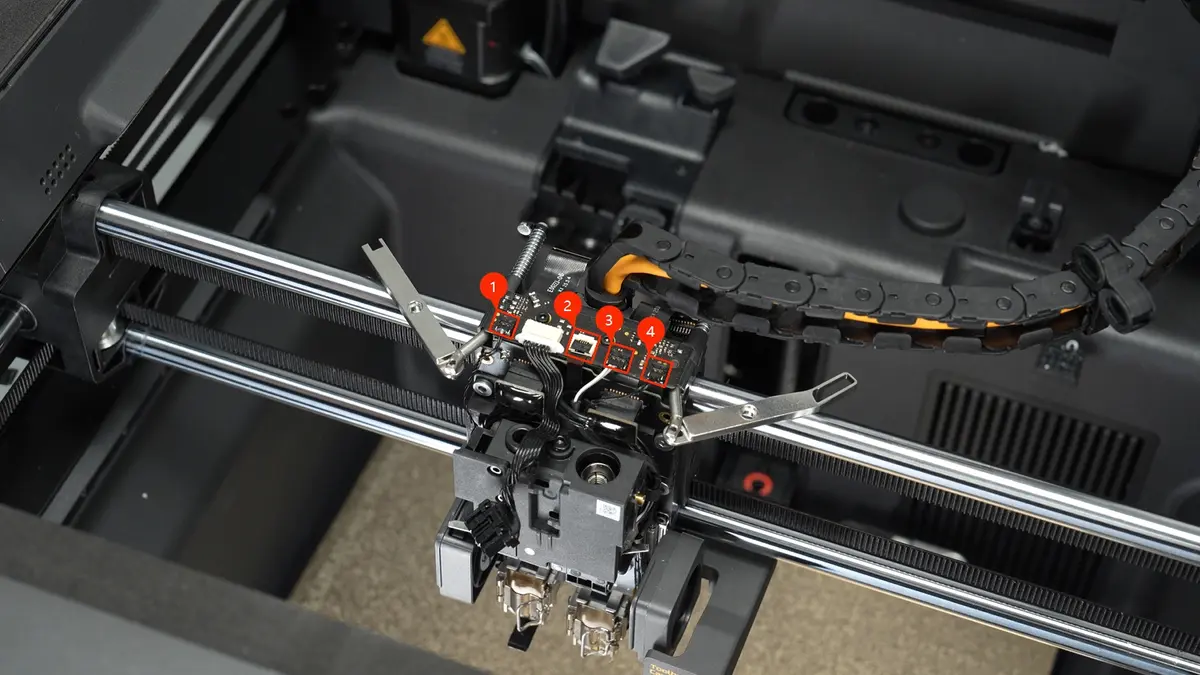

2. Ved fejlen "Frequency Anomaly" skal du foerst proeve at montere stikket til hotendets eddy current-sensor (nr. 1 og nr. 4) igen i henhold til Udskiftning af X2D-toolheadens printkort. Hvis problemet fortsaetter, skal du kontakte vores tekniske team for hjaelp.

Funktionskontrol

Tryk paa skaermen for at udfoere homing igen. Hvis enheden gennemfoerer homing, er problemet loest.
