Fejlfindingsguide til LED-fyldlys

Fejlbeskrivelse

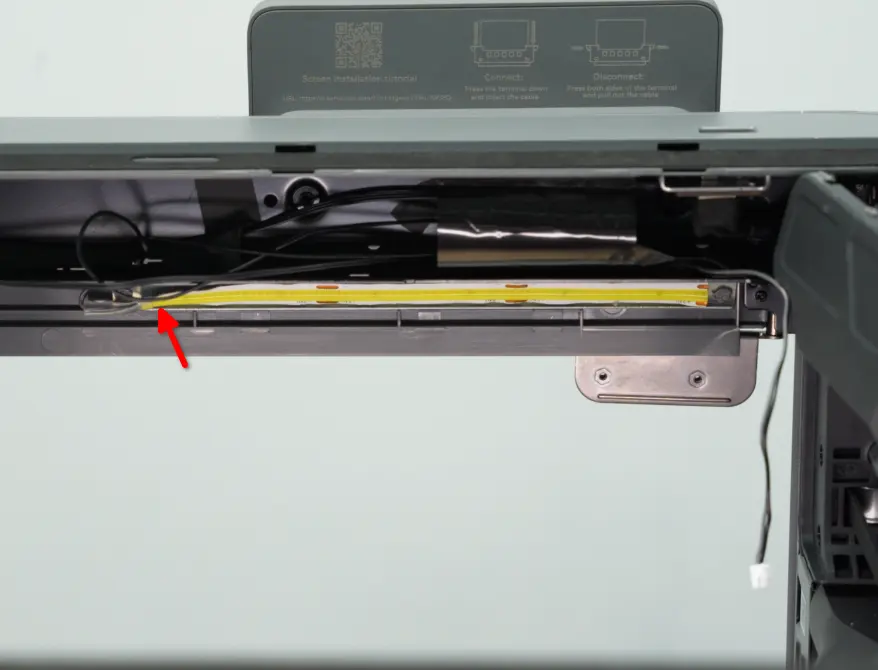

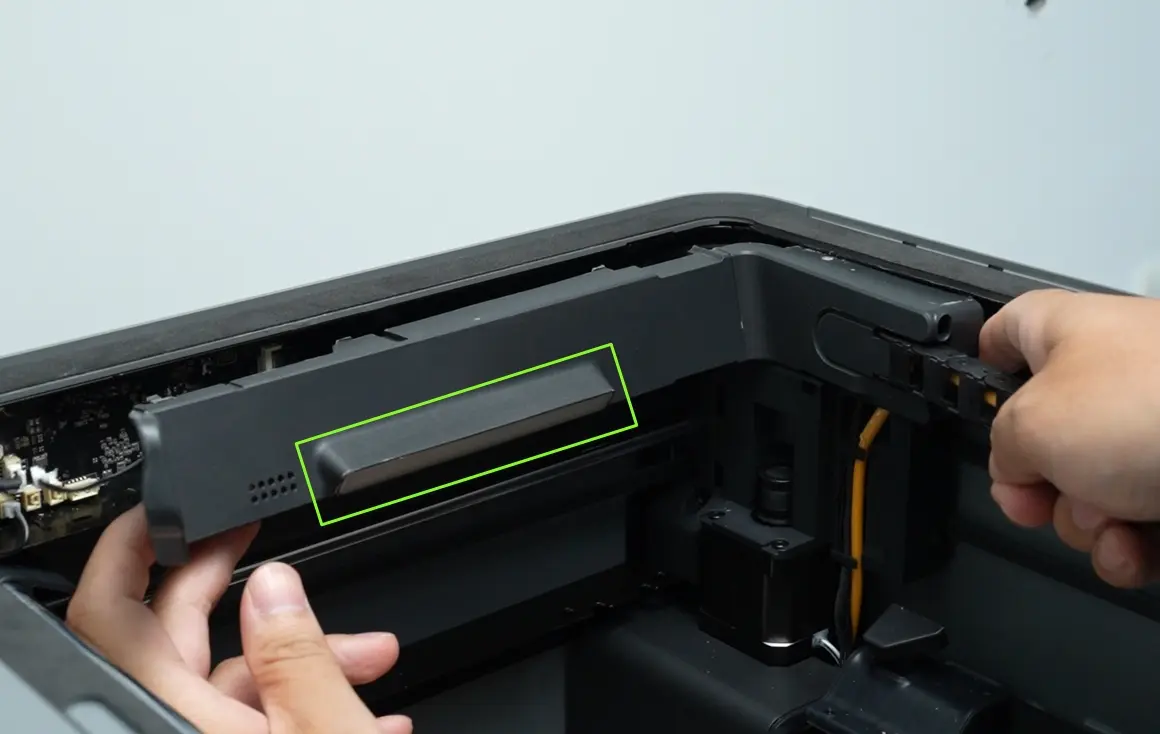

Der er to LED-fyldlys inde i printerkammeret på P2S og X2D, placeret henholdsvis på AP-board-dækslet og frontdækslet. Når ét fyldlys ikke virker, eller begge fyldlys ikke virker, kan du bruge denne artikel til fejlfinding.

Købslink

Sikkerhedsadvarsel

Før du udfører vedligeholdelse på printeren eller dens elektronik (inklusive toolhead-kabler), skal du slukke for printeren og afbryde strømforsyningen. Dette forhindrer utilsigtede skærmberøringer eller kortslutninger, der kan føre til skade på elektroniske komponenter og potentielle sikkerhedsfarer.
Når du udfører vedligeholdelse eller fejlfinding, skal du altid tjekke temperaturen på hotend og varmebord. Undgå at arbejde, mens de stadig er varme. Hvis arbejde ved høj temperatur er nødvendigt, skal du bruge varmebestandige handsker for at sikre sikker og effektiv vedligeholdelse.

Fejlfindingstrin

Tilfælde 1: Fejl på forreste fyldlys

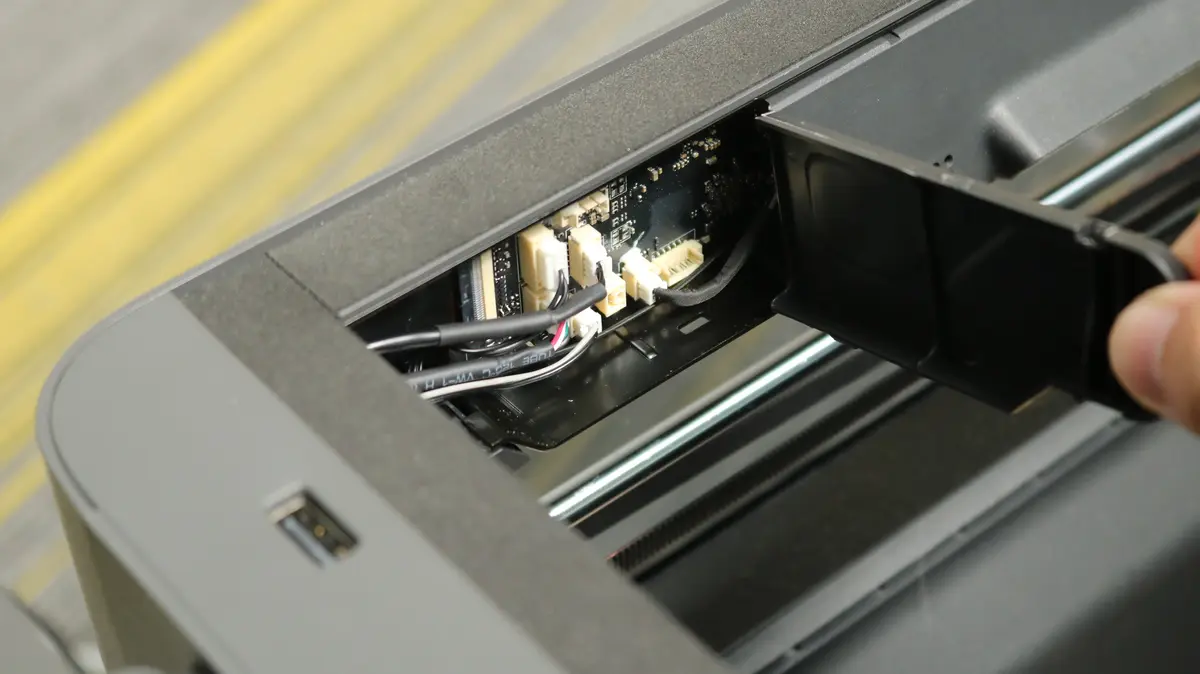

Vip først forsigtigt AP-dækpladen op.

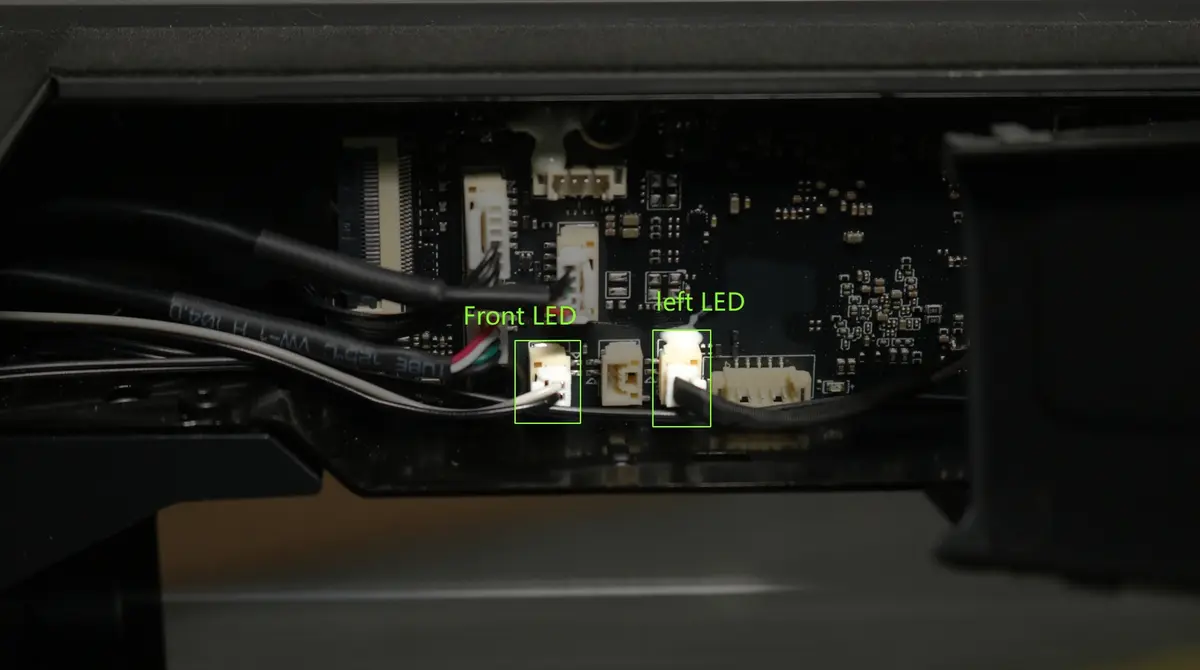

Find fyldlysets stik på AP-boardet.

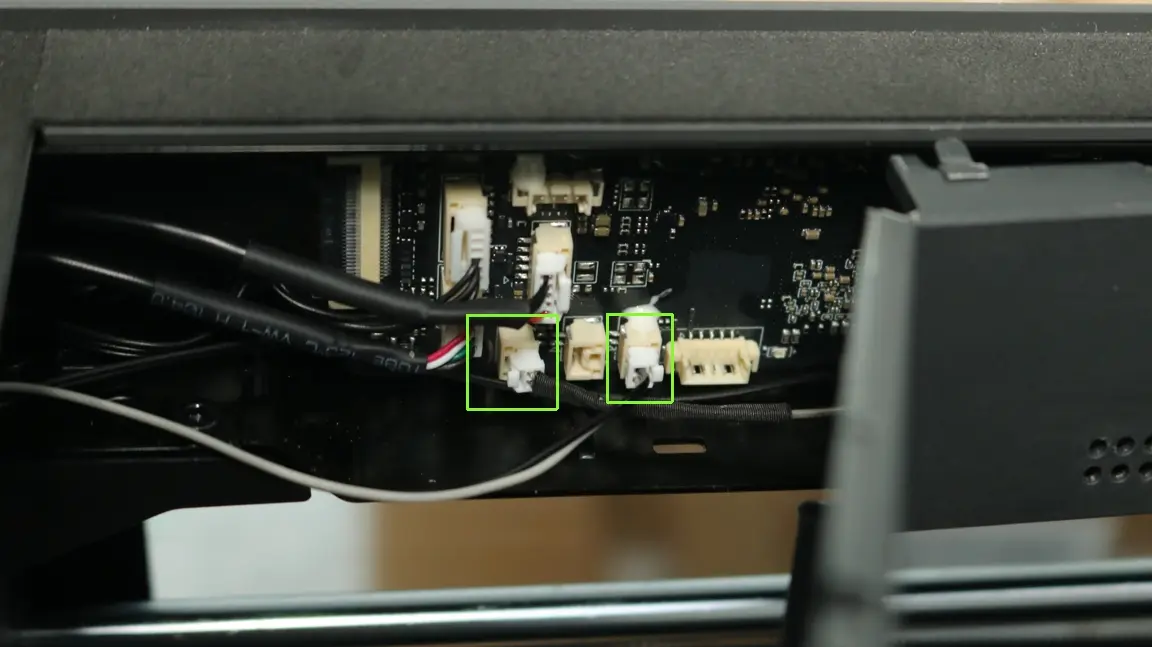

Byt om på kabelstikkene til det forreste fyldlys og sidefyldlyset.

Tryk på låsetappen øverst på stikket, hvorefter du kan trække det ud.

Genstart maskinen og observér, om det forreste fyldlys lyser normalt.

• Det forreste fyldlys lyser normalt, sidefyldlyset kan ikke lyse: Det forreste fyldlys fungerer normalt, men AP-boardet eller soklen på boardet er defekt, og AP-boardet skal udskiftes.

  P2S: Udskift P2S AP-boardet
  X2D：Udskift X2D AP-boardet

• Sidefyldlyset lyser normalt, det forreste fyldlys kan ikke lyse: Soklen på AP-boardet er normal, men det forreste fyldlys er defekt og skal udskiftes.

Udskiftning af LED-fyldlys - forreste

Tilfælde 2: Fejl på sidefyldlys

Vip først forsigtigt AP-dækpladen op.

Find fyldlysets stik på AP-boardet.

Byt om på kabelstikkene til det forreste fyldlys og sidefyldlyset.

Tryk på låsetappen øverst på stikket, hvorefter du kan trække det ud.

Genstart maskinen og observér, om sidefyldlyset lyser normalt.

• Sidefyldlyset lyser normalt, det forreste fyldlys kan ikke lyse: Det forreste fyldlys fungerer normalt, men AP-boardet eller soklen på boardet er defekt, og AP-boardet skal udskiftes.

  P2S: Udskift P2S AP-boardet
  X2D：Udskift X2D AP-boardet

• Det forreste fyldlys lyser normalt, sidefyldlyset kan ikke lyse: Soklen på AP-boardet er normal, men sidefyldlyset er defekt og skal udskiftes.

Udskiftningsguide til AP-board-dæksel/LED-lys - venstre for P2S/X2D

Tilfælde 3: Fejl på begge fyldlys

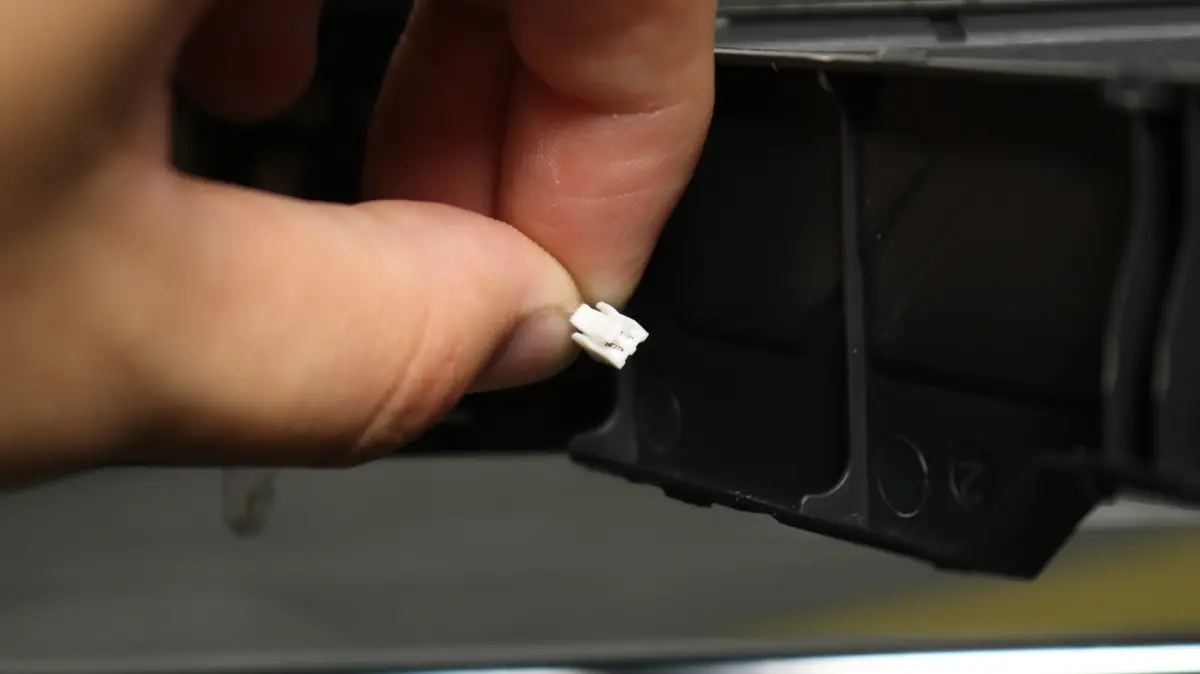

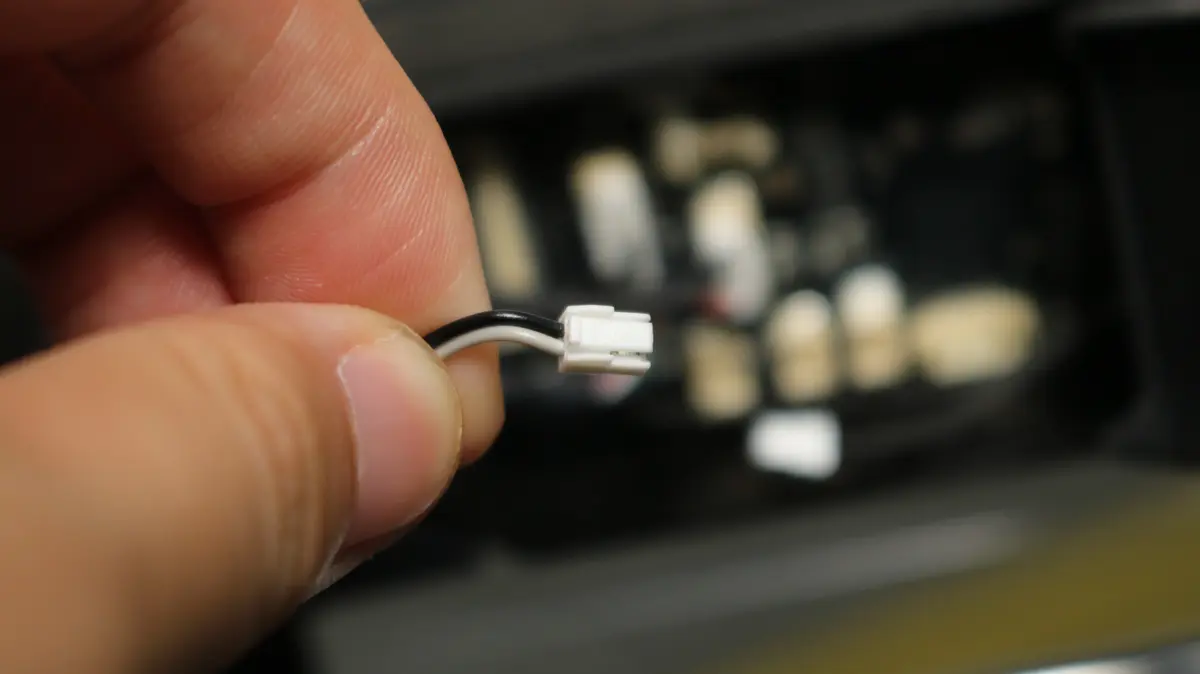

Tjek, om stikkene på begge fyldlys er beskadigede.

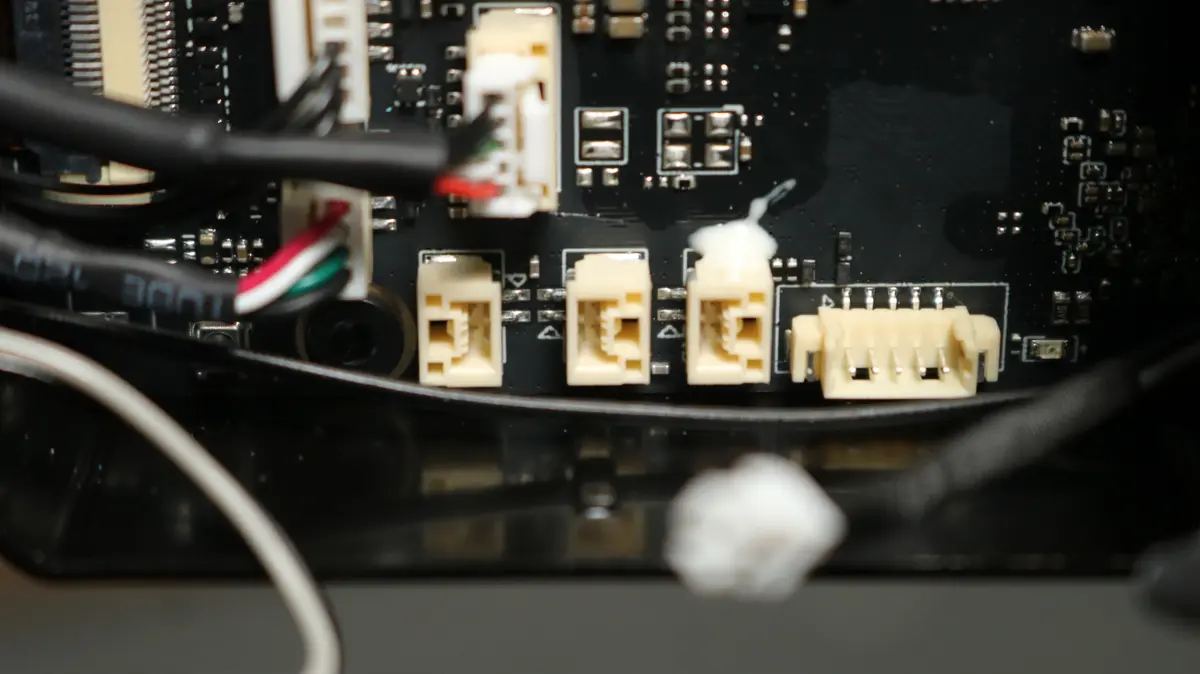

Tjek, om soklen på boardet er beskadiget.

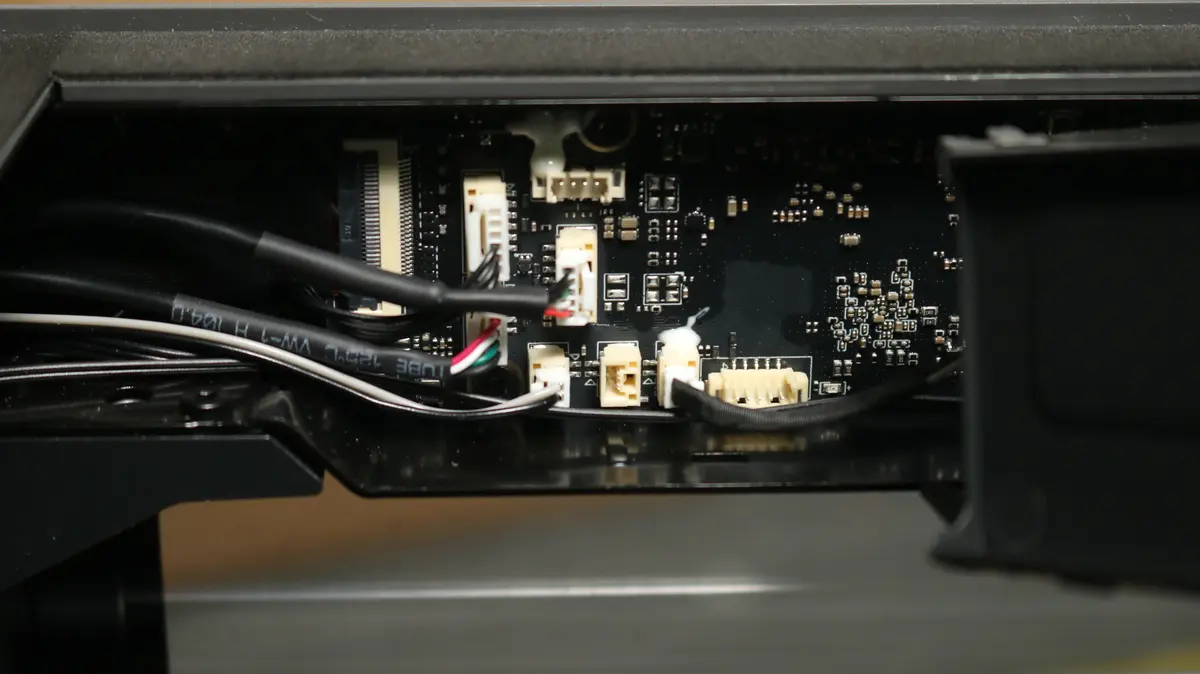

Geninstallér fyldlysenes stik.

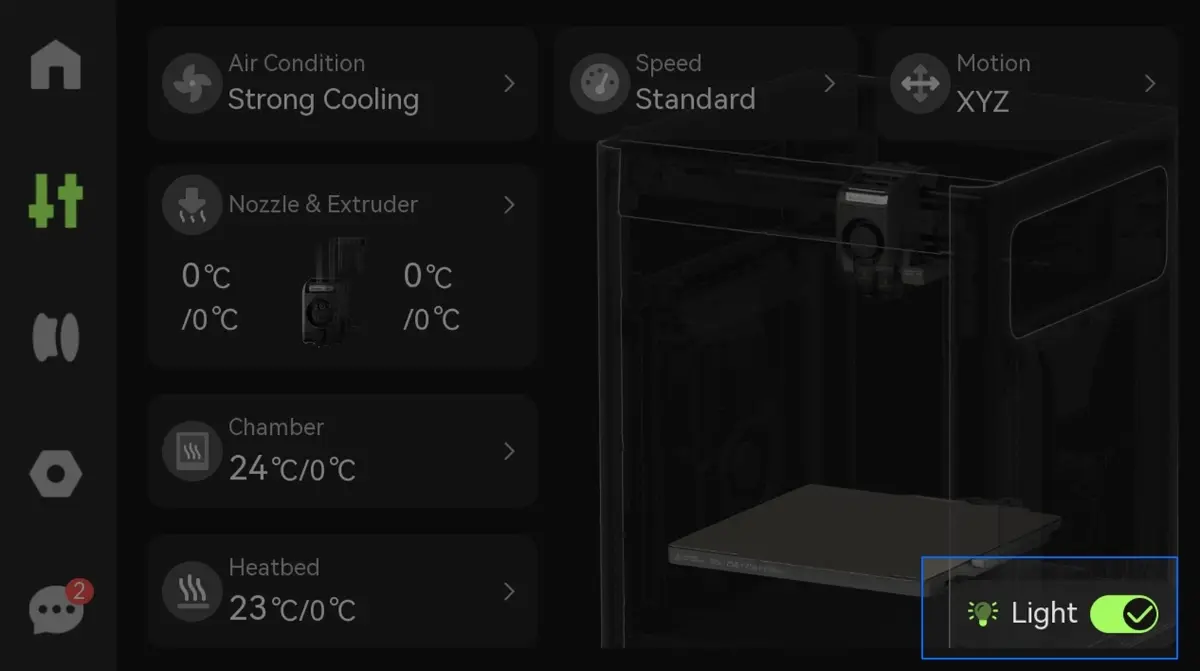

Tænd maskinen og styr fyldlysene via skærmen.

Hvis begge fyldlys ikke kan tændes, anbefales det at udskifte AP-boardet.

P2S: Udskift P2S AP-boardet
X2D：Udskift X2D AP-boardet
