Udskiftning af MC-AP-kabel til P2S/X2D

MC-AP-kabel

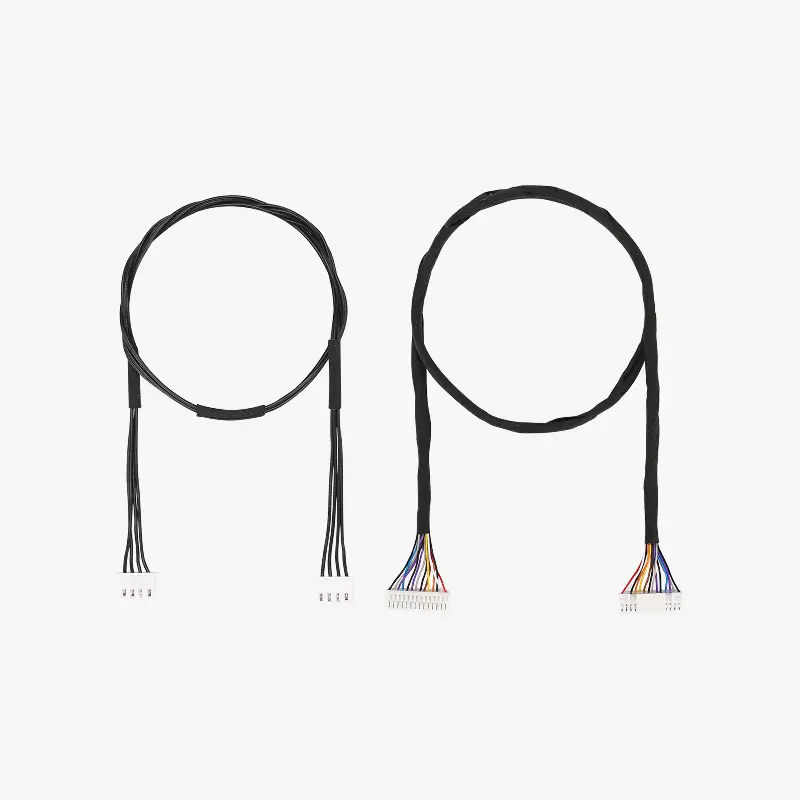

De to sorte kabler, der forbinder P2S/X2D-printerens MC-kort og AP-kort, håndterer dataudveksling mellem kortene og leverer strøm til AP-kortet.

Når skal denne guide bruges

• Stik i den ene ende er beskadiget og påvirker installationen.
• Kablet har synlig skade eller et brud.
• Bambu Lab teknisk support har bekræftet et kabelproblem via loganalyse.

Nødvendige værktøjer og materialer

• Nyt MC-AP-kabel
• H2,0 unbrakonøglen
• H1,5 unbrakonøglen

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen før du udfører vedligeholdelse. Undladelse heraf medfører risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og passe særlig på ikke at klemme, beskadige eller udøve tryk på udsatte ledninger, stik eller printplade. Dysespidsen kan desuden være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer relateret til ovenstående eller trinene i denne guide, bedes du åbne en ny sag på vores supportside for assistance.

Fjernelse af MC-AP-kablet

Trin 1: Fjern bagpanelet

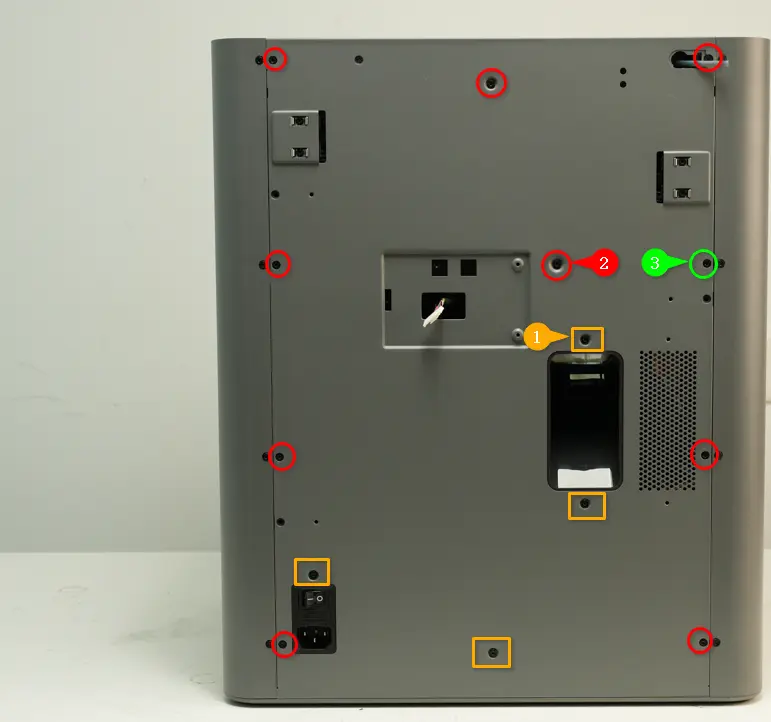

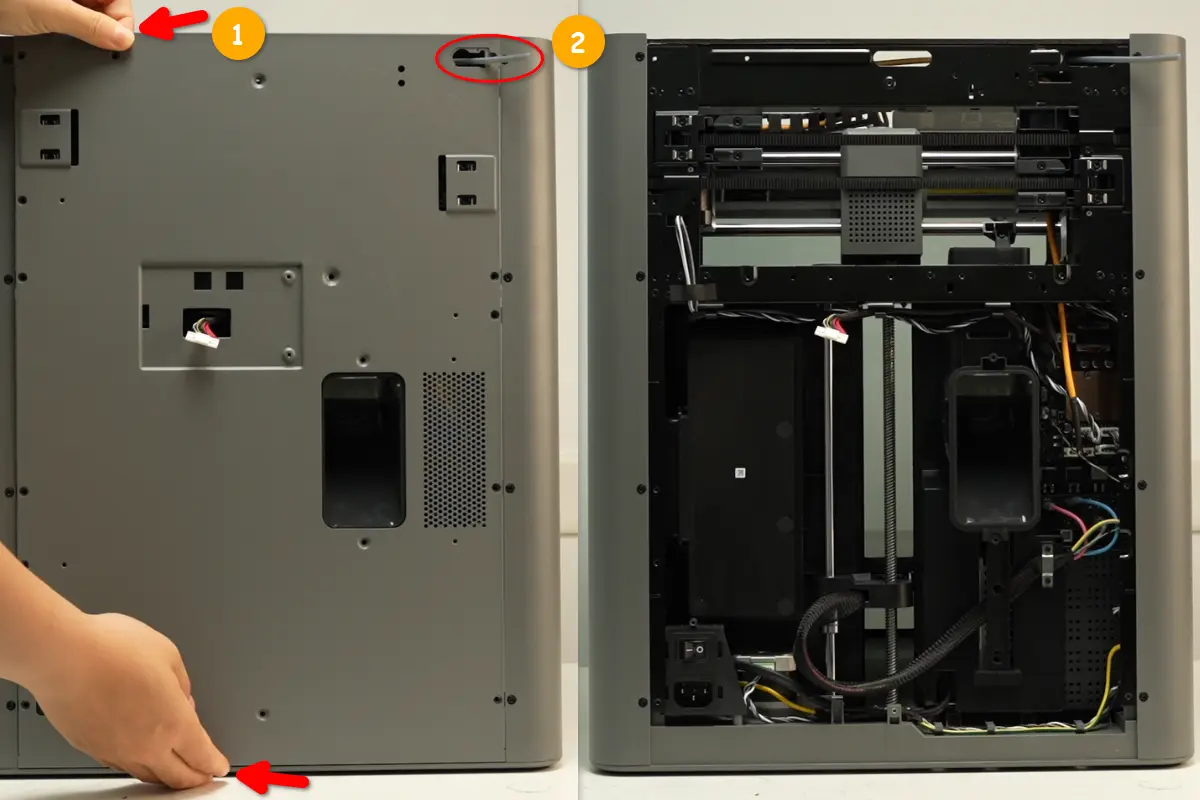

Du kan se denne wiki for at fjerne bagpanelet på P2S-printeren: Udskift bagpanelet på P2S

Du kan se denne wiki for at fjerne bagpanelet på X2D-printeren: Udskift bagpanelet på X2D | Bambu Lab Wiki

Trin 2: Fjern AP-dækslet

Du kan se denne wiki for at fjerne AP-dækslet: Udskift AP-dækslet/LED-lyset - Venstre på P2S

Trin 3: Fjern affaldsskakten

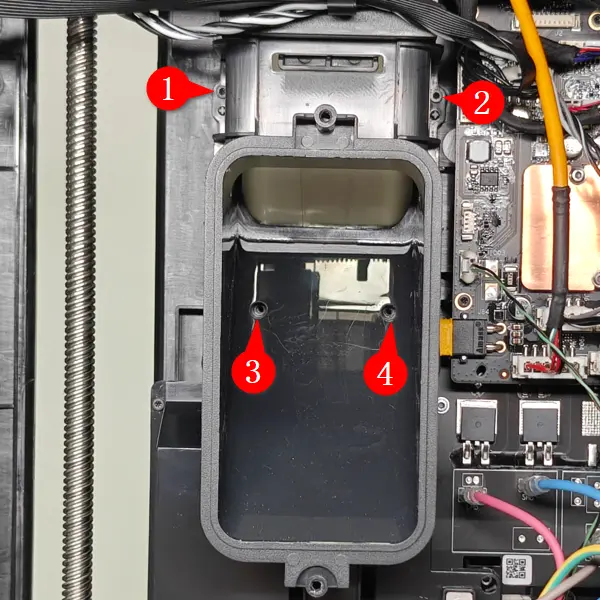

Brug en H1,5 unbrakonøglen til at fjerne de fire fastgørelsesskruer (BT2x5), og tag derefter affaldsskakten af.

Trin 4: Frakobl MC-AP-kablet

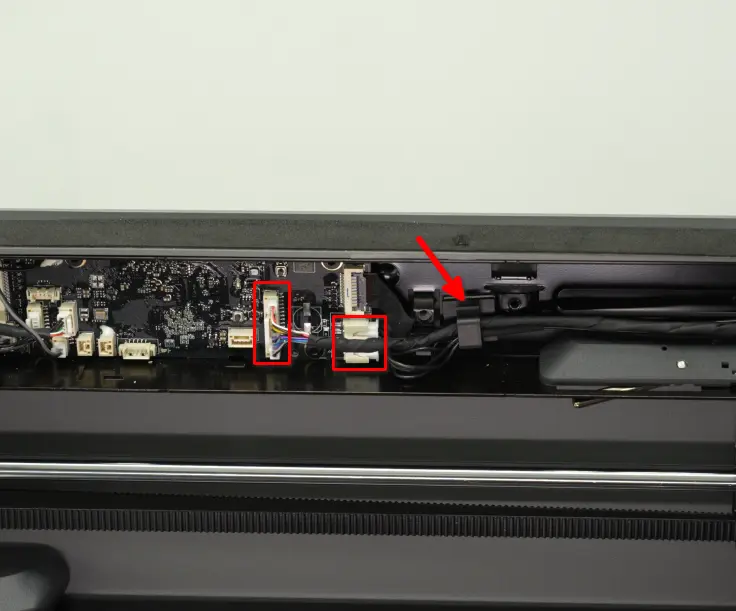

Tryk på stiklansen for at frakoble MC-AP-kablet fra de to stik på AP-kortet, og fjern det fra kabelklemmerne.

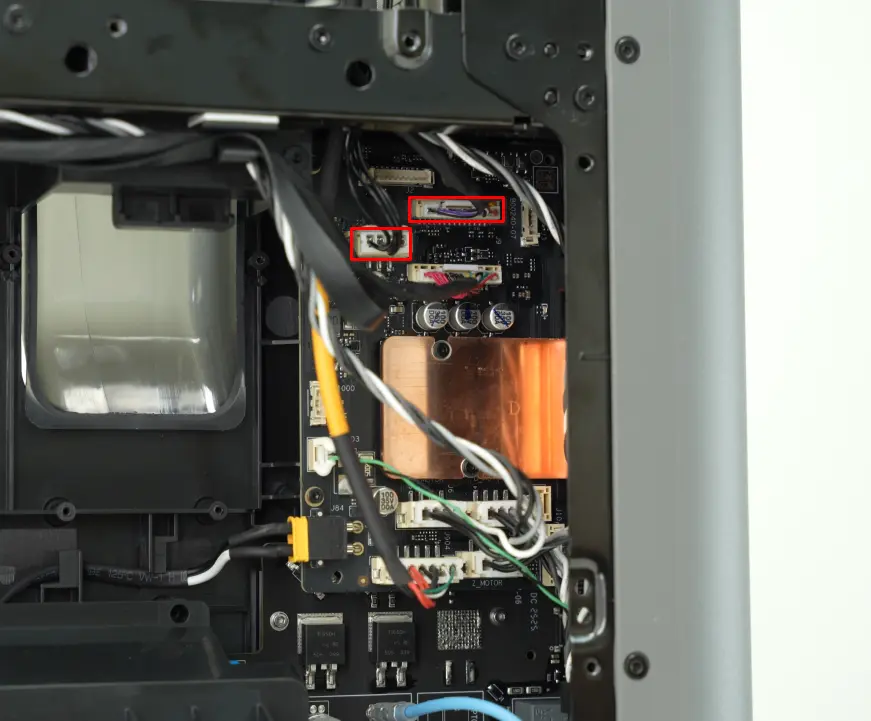

Tryk på stiklansen for at frakoble MC-AP-kablet fra de to stik på MC-kortet.

Trin 5: Fjern MC-AP-kablet

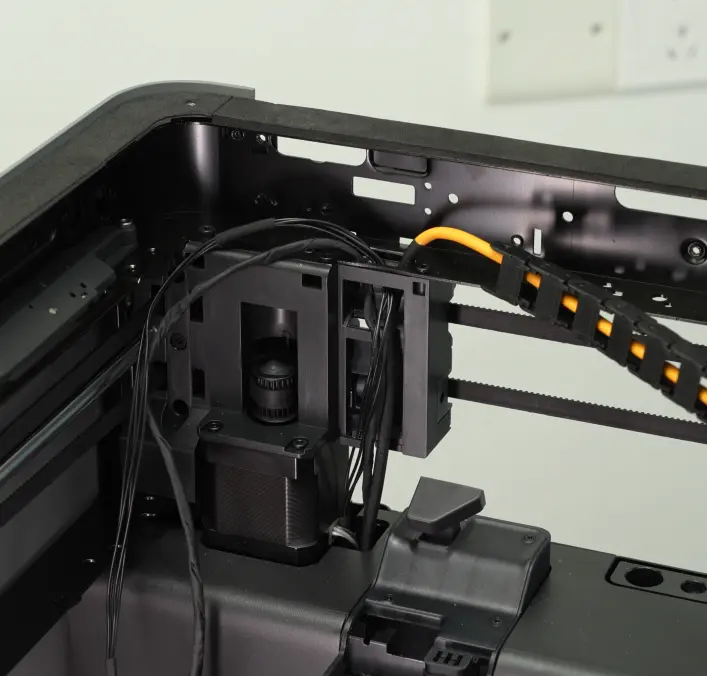

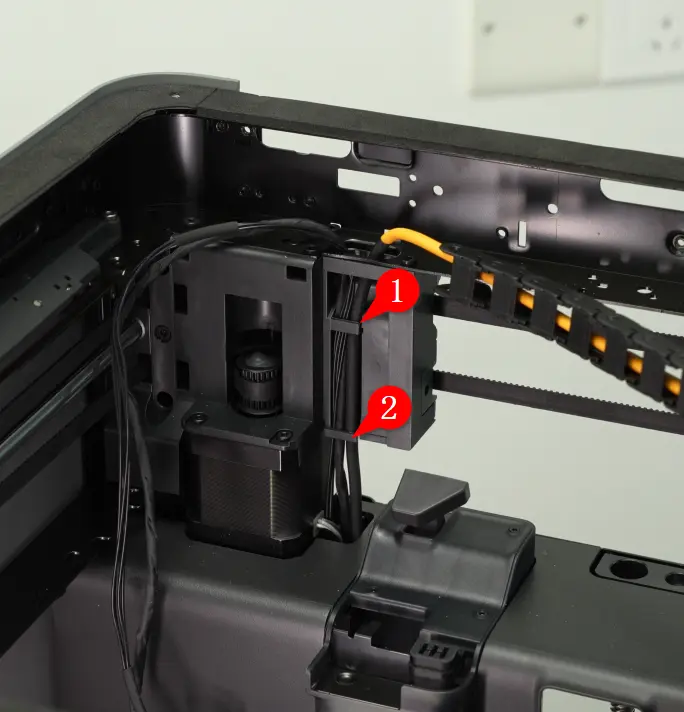

Tag først det yderste toolhead-kabel ud af kabelkanalen, og frigiv derefter MC-AP-kablet fra kabelkanalen i rækkefølge.

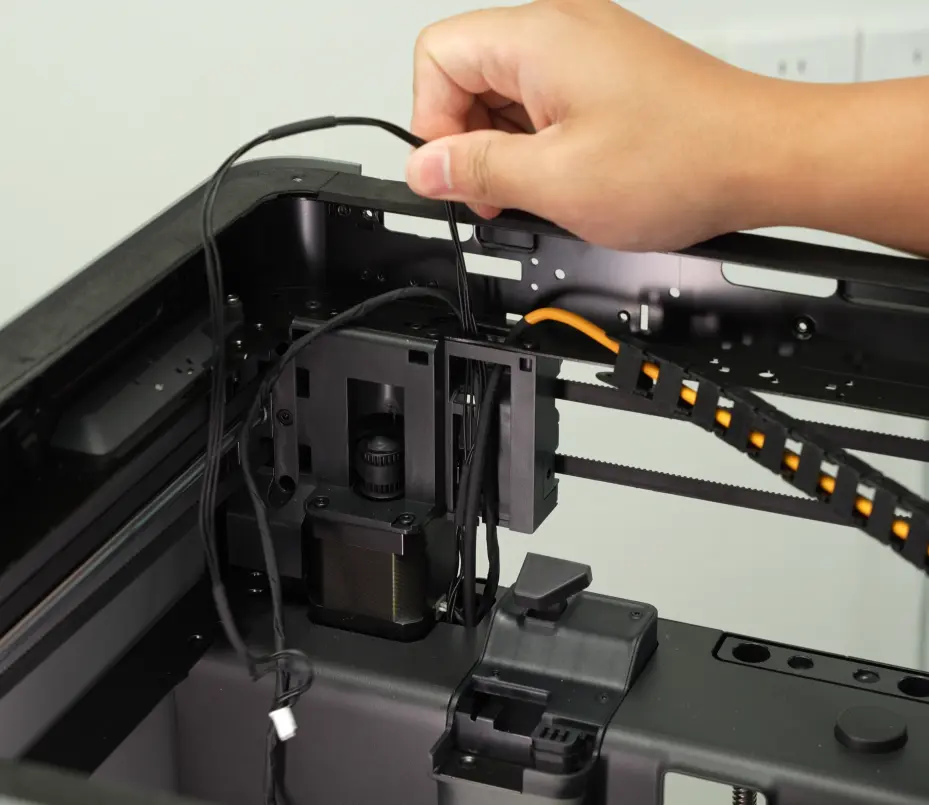

Træk derefter, som vist i diagrammet, begge MC-AP-kabler ud af kabelkanalen og fjern kablerne.

Installation af MC-AP-kablet

Trin 1: Før kablet igennem

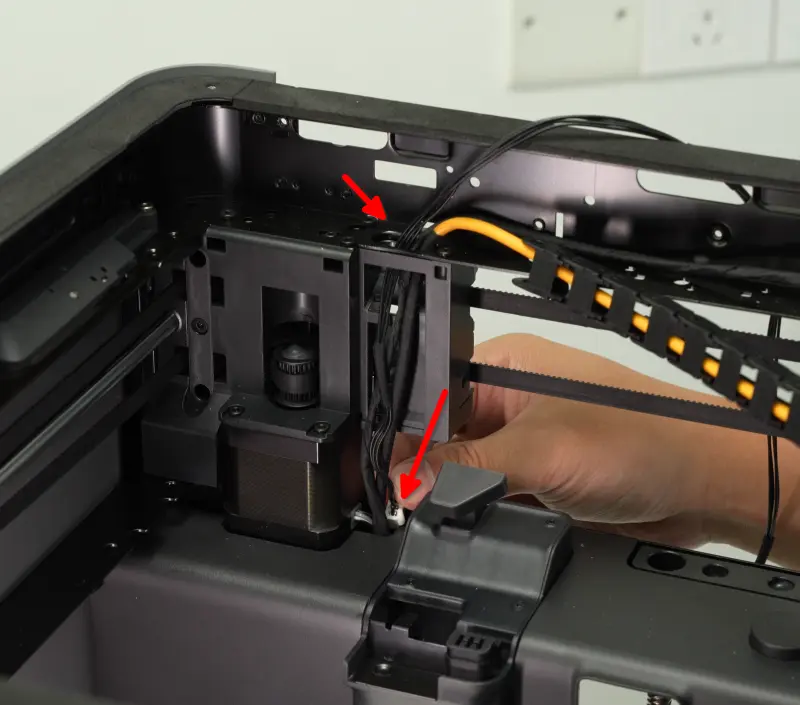

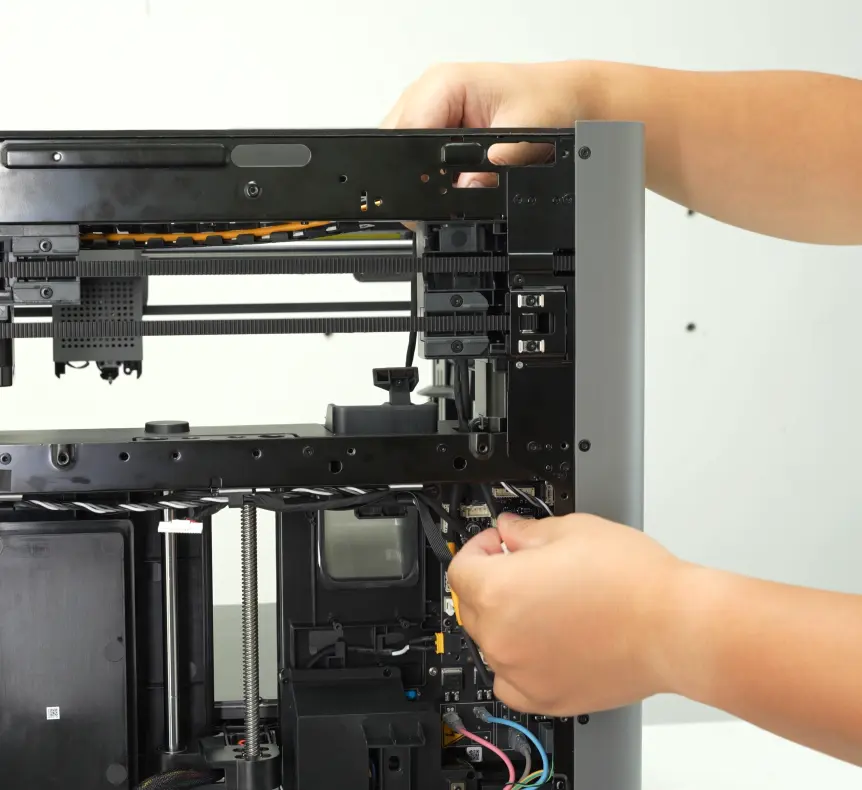

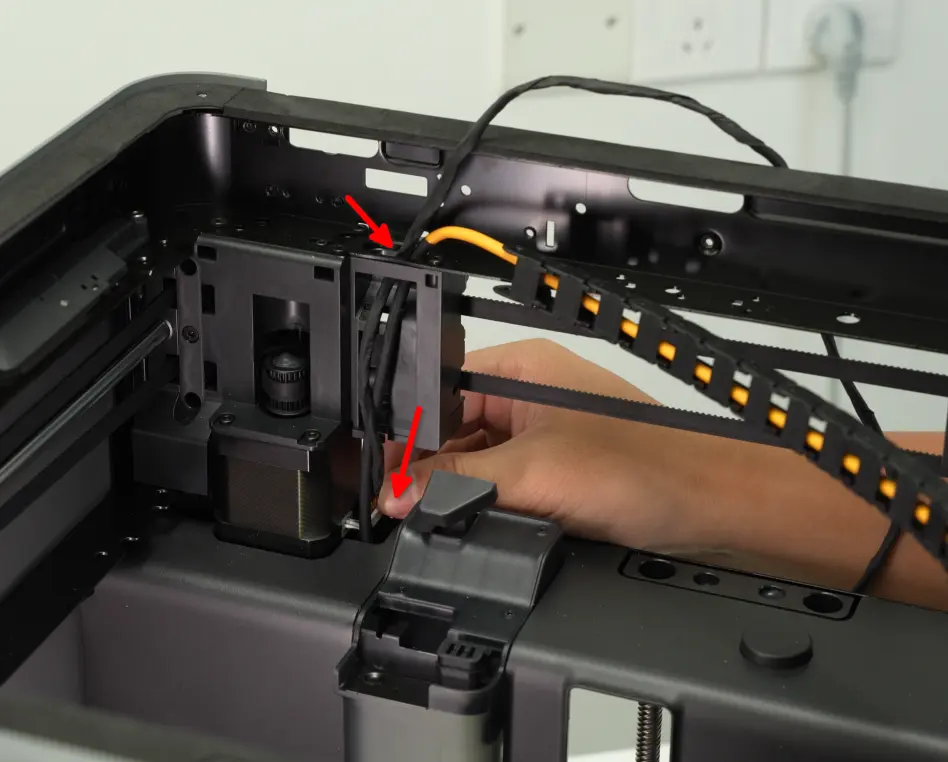

1. Som vist på billedet nedenfor, føres MC-AP-kablet gennem kabelhullet.

Organiser derefter kablerne i kabelkanalen. Læg først MC-AP-kablet i kanalen, og fastgør derefter toolhead-kablerne.

Trin 2: Tilslut kablerne

Før du tilslutter, skal du bekræfte klemmernes orientering. På AP-kortsiden skal du tilslutte de to kabler til stikkene vist på billedet nedenfor. Når du har tilsluttet til AP-kortet, skal du fastgøre kablerne i kabelklemmen på højre side af AP-kortet.

Tilslut MC-AP-kablet til MC-kortet som vist på billedet nedenfor.

Trin 3: Installer affaldsskakten

Monter affaldsskakten på printeren og stram de fire fastgørelsesskruer (BT2x5) med en H1,5 unbrakonøglen.

Trin 4: Installer AP-dækslet

Du kan se denne wiki for at genindsætte AP-dækslet: Udskift AP-dækslet/LED-lyset - Venstre på P2S

Trin 5: Installer bagpanelet

Du kan se denne wiki for at geninstallere bagpanelet på P2S-printeren: Udskift bagpanelet på P2S

Du kan se denne wiki for at geninstallere bagpanelet på X2D-printeren: Udskift bagpanelet på X2D | Bambu Lab Wiki

Verificering af succes

Tilslut printeren til strømforsyningen, tænd for den, og kontroller, at skærmen starter korrekt op, og at udskrivning kan startes normalt.
