Udskiftning af strømforsyning - P2S
Strømforsyning

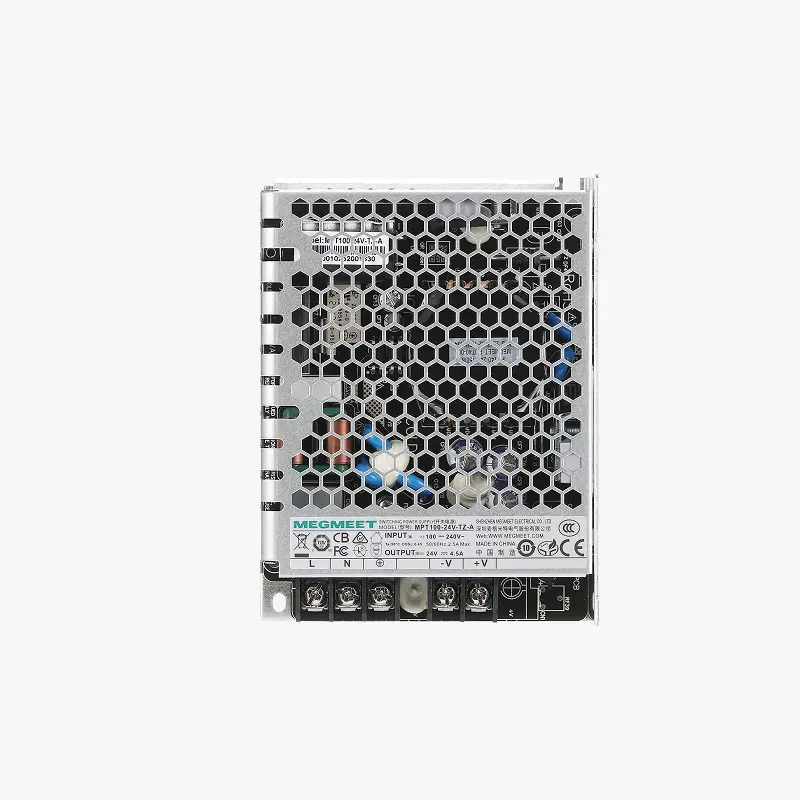

P2S's strømforsyning er en enhed, der konverterer en AC-indgangsspænding på 100-240 V til en 24 V DC-udgangsspænding. Den leverer stabil, ren og korrekt DC-strøm til hele printeren, med undtagelse af varmesengen.
Strømforsyningens tilbehør inkluderer følgende:
- Strømforsyning x 1
- BT2x5 skrue x 2
Hvornår bruges denne vejledning
- Strømforsyningen viser tydelige fysiske skader, såsom en knækket konnektor, løsrevne komponenter eller brændmærker.
- Bambu Labs tekniske support har bekræftet, at strømforsyningen skal udskiftes.
Sikkerhedsadvarsel
VIGTIGT!
Sluk altid printeren og fjern strømmen, inden du udfører vedligeholdelsesarbejde. Undlader du det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.
Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Dyserne kan desuden være ekstremt varme, så rør aldrig ved dem med bar hud.
Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne vejledning, kan du oprette en ny henvendelse på vores supportside for hjælp.
Fjernelse af strømforsyningen

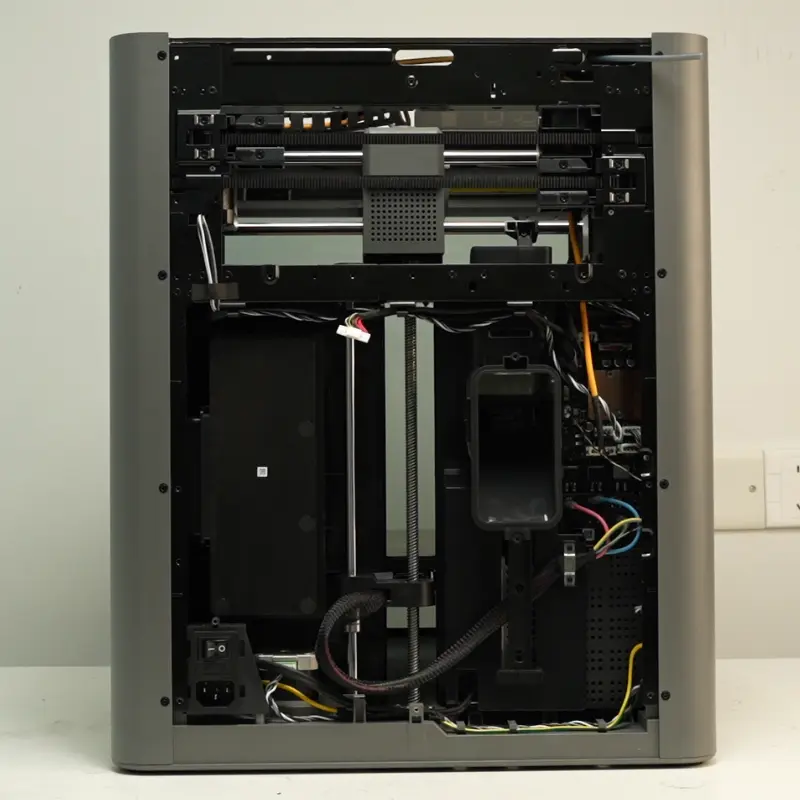

Trin 1: Fjern PTFE-rørbøjlen, filamentbufferen og bagpanelet
Se følgende Wiki-vejledninger for at fjerne PTFE-rørbøjlen, filamentbufferen og bagpanelet i rækkefølge.
Udskift PTFE-rørbøjlen
Udskift filamentbufferen
Udskift bagpanelet
Trin 2: Fjern rensekanalens indsats

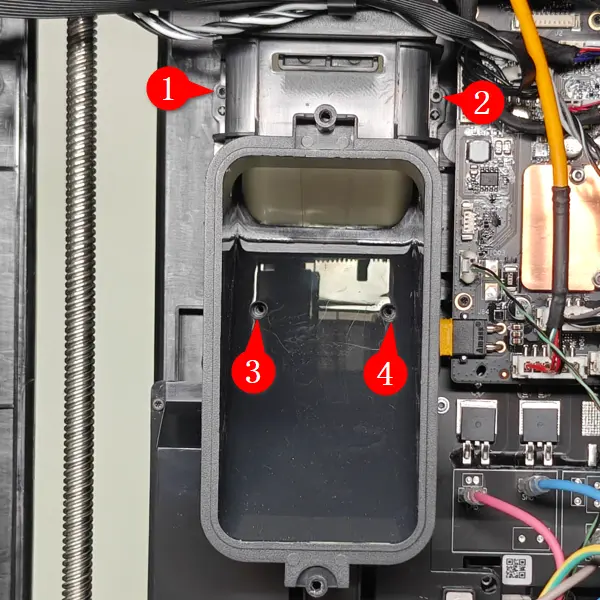

Brug en H1.5 unbrakonøgle til at fjerne de fire fastgørelsesskruer (BT2x5), og fjern derefter renserenden.
Trin 3: Fjern strømforsyningsdækslet

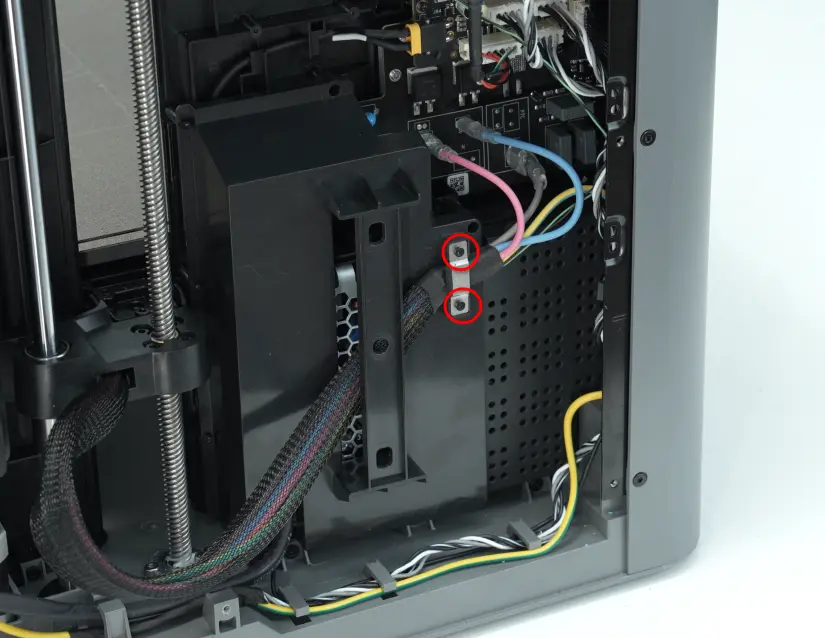

Brug en H1.5 unbrakonøgle til at fjerne de to skruer (BT2x5), der fastgør varmesengskabelklemmen, og fjern derefter klemmen.

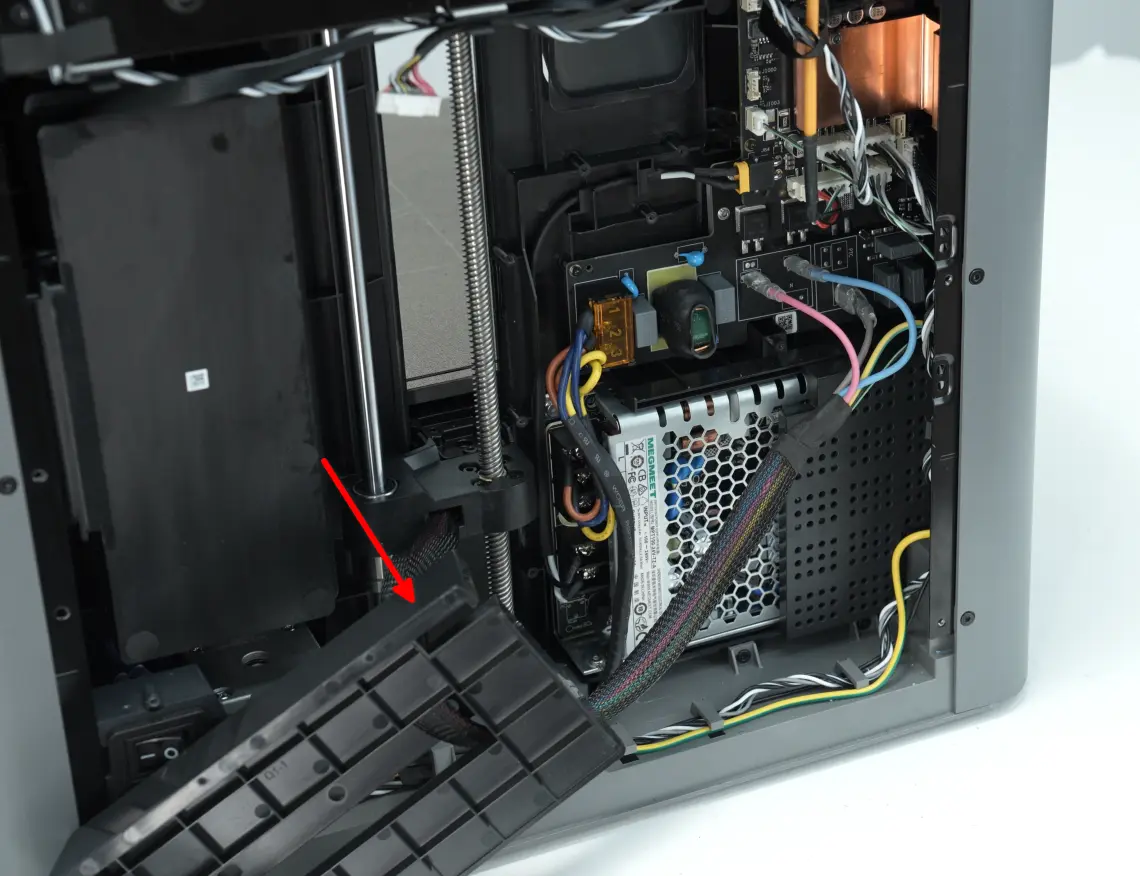

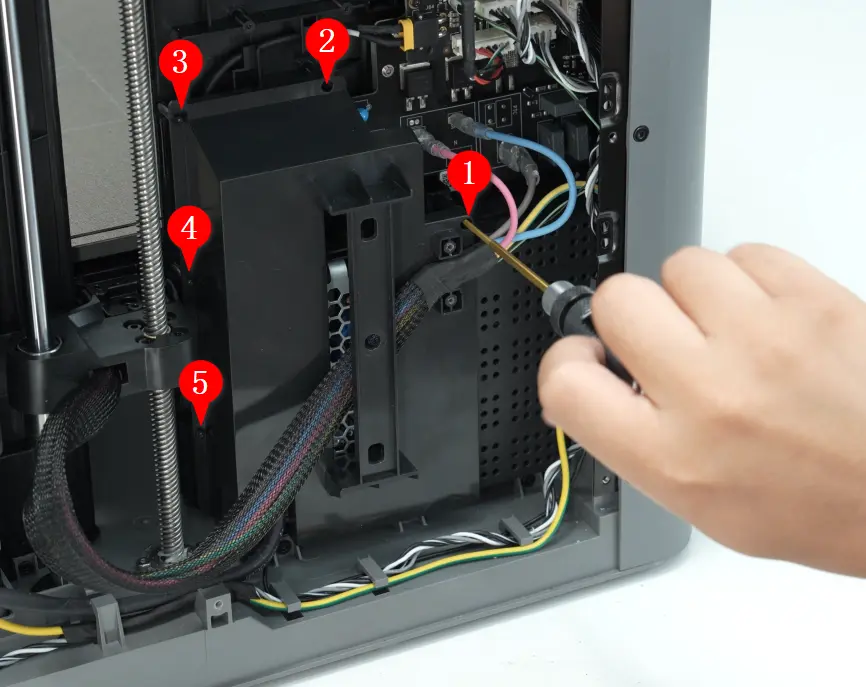

Brug en H1.5 unbrakonøgle til at fjerne de fem fastgørelsesskruer (BT2x5) til strømforsyningens beskyttelsesdæksel én ad gangen. Fjern derefter beskyttelsesdækslet og læg det til side. Varmesengskablerne behøver ikke fjernes fra strømforsyningsdækslet, da dette letter den efterfølgende fjernelse af strømforsyningen.
 |
 |

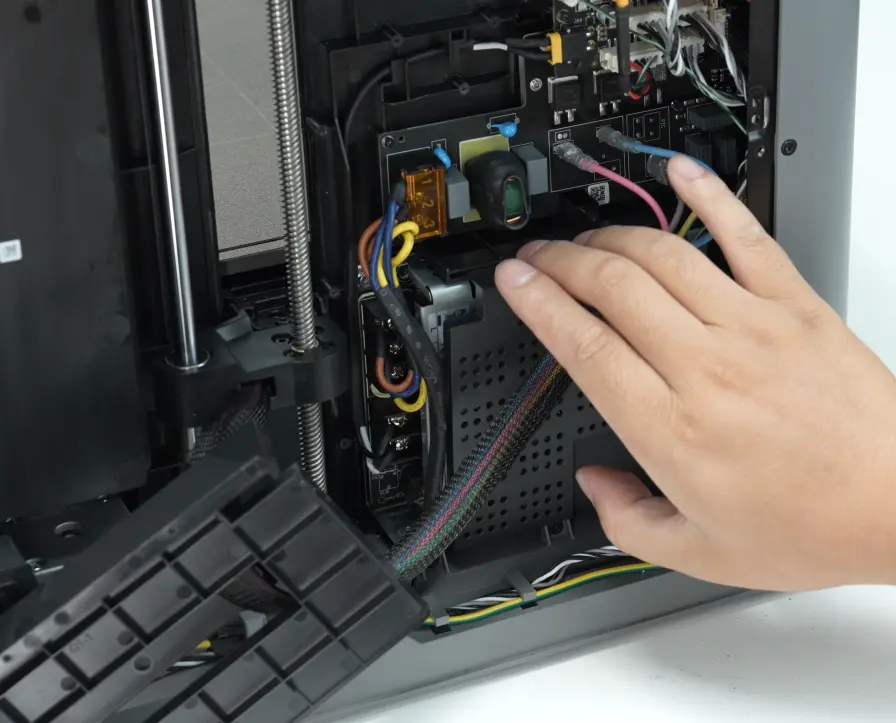

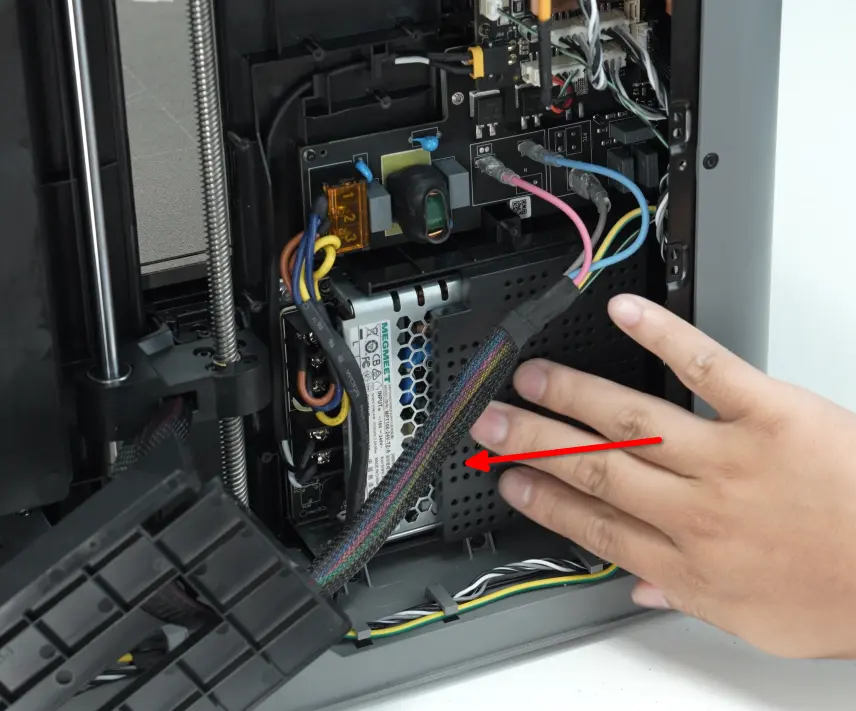

Skub strømforsyningsdækslet fra højre mod venstre og fjern det.
 |
 |
Trin 4: Fjern strømforsyningen

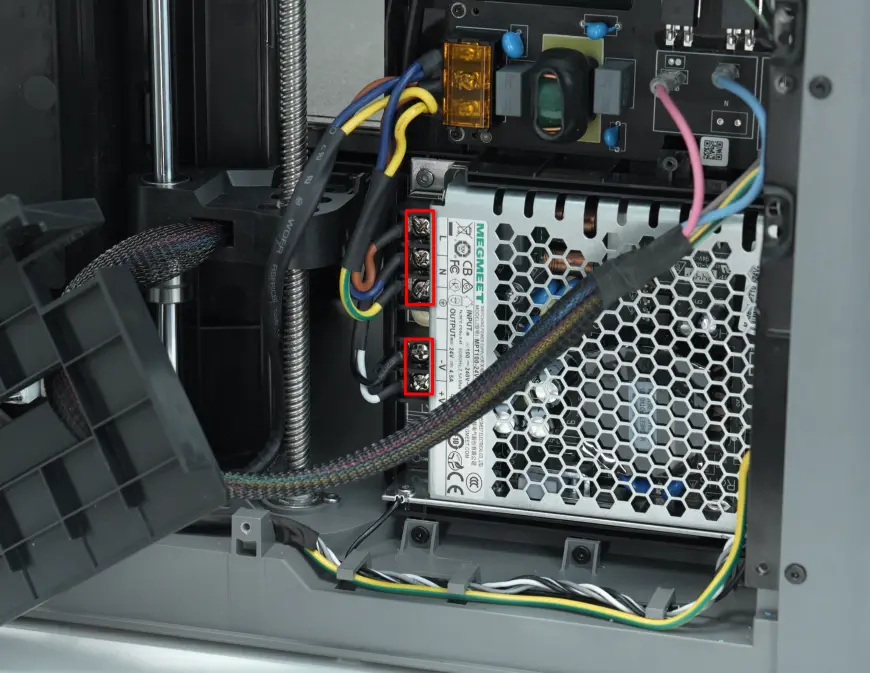

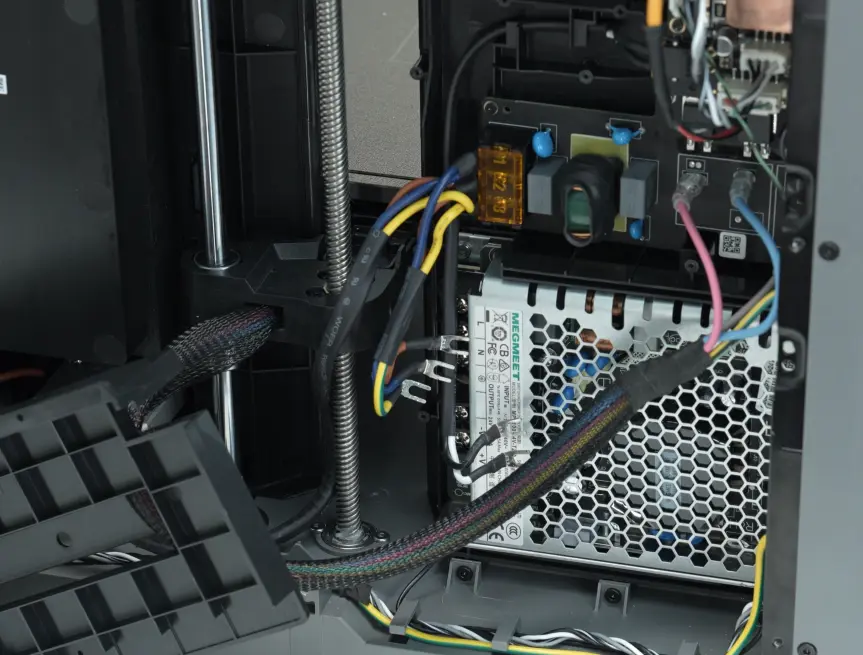

Brug en stjerneskruetrækker til at løsne skruerne på strømkabelkonnektoren og fjern de fem kabler fra strømforsyningen én ad gangen.
 |
 |

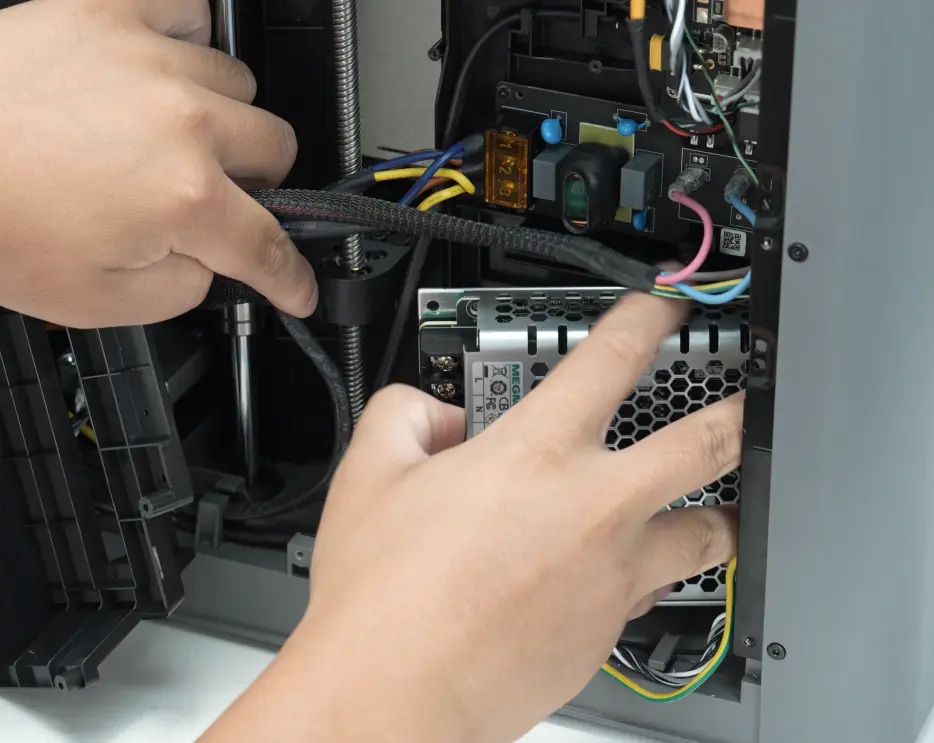

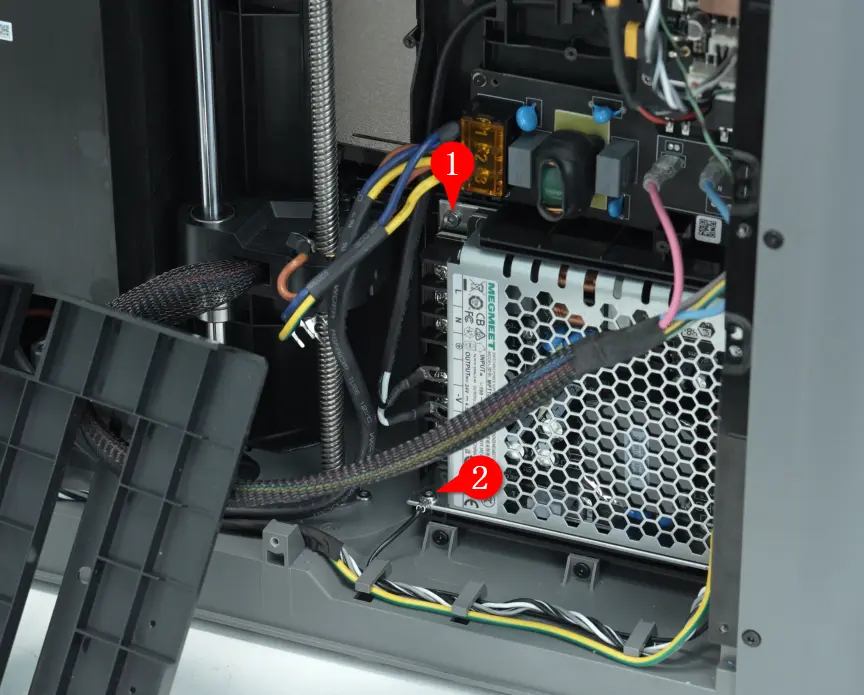

Brug en H2.0 unbrakonøgle til at fjerne de to fastgørelsesskruer (BT2x5) til strømforsyningen, og fjern derefter strømforsyningen.
 |
 |
Installation af strømforsyningen
Trin 1: Installer strømforsyningen

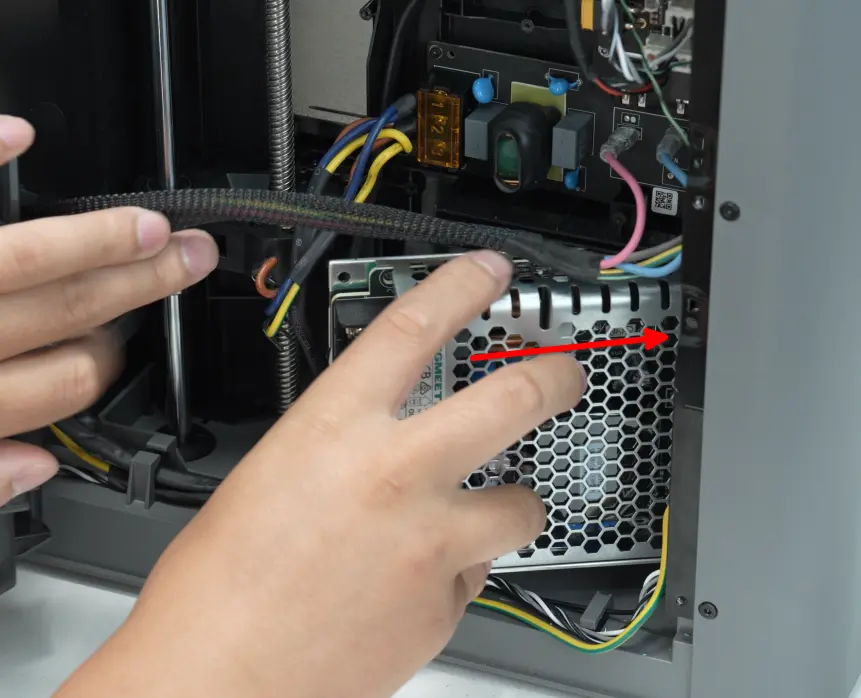

Installer strømforsyningen i indsatsen og stram de to fastgørelsesskruer (BT2x5) med en H2.0 unbrakonøgle.
Bemærk: Den nedre fastgørelsesskrue skal også fastgøre jordkablet.
 |
|

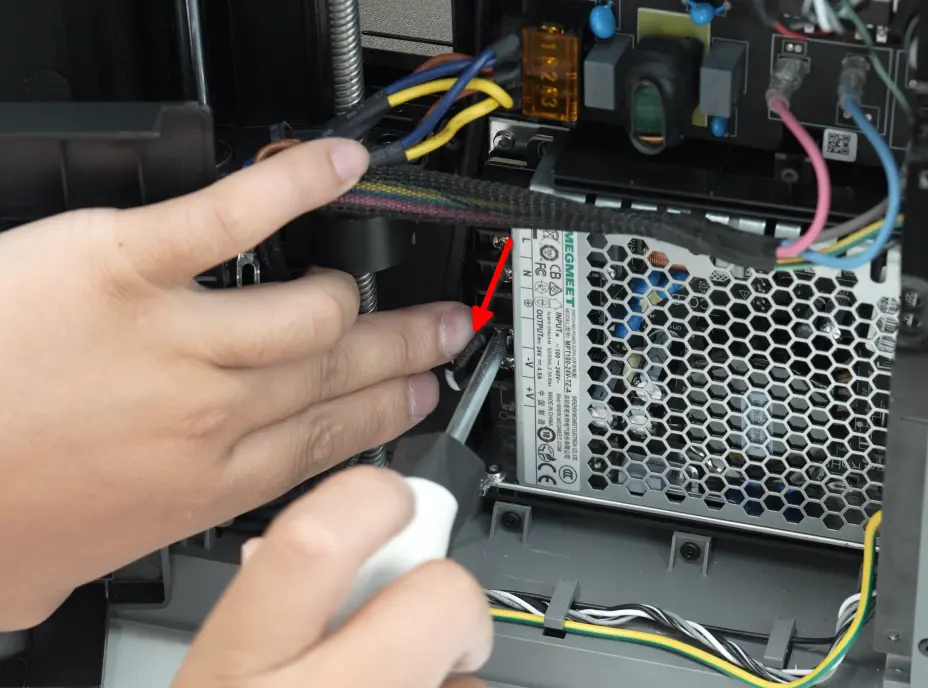

Indsæt de fem kabler i strømportene i den rækkefølge, der vises på figuren nedenfor. Fra top til bund er farverne: brun (faseleder), blå (neutralleder), gul-grøn (jordforbindelseskabel), sort (24V minus), hvid (24V plus). Stram derefter skruerne med en stjerneskruetrækker. Du kan holde kablerne med hånden, mens du stramme skruerne, for at forhindre at kablerne løsner sig.
|
 |
Trin 2: Installer strømforsyningsdækslet

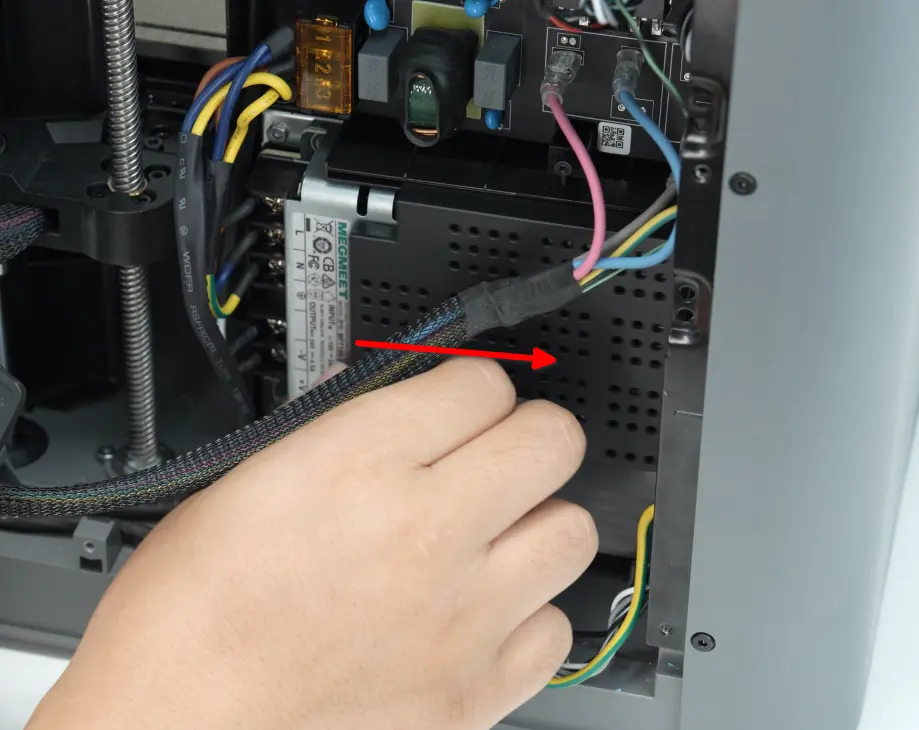

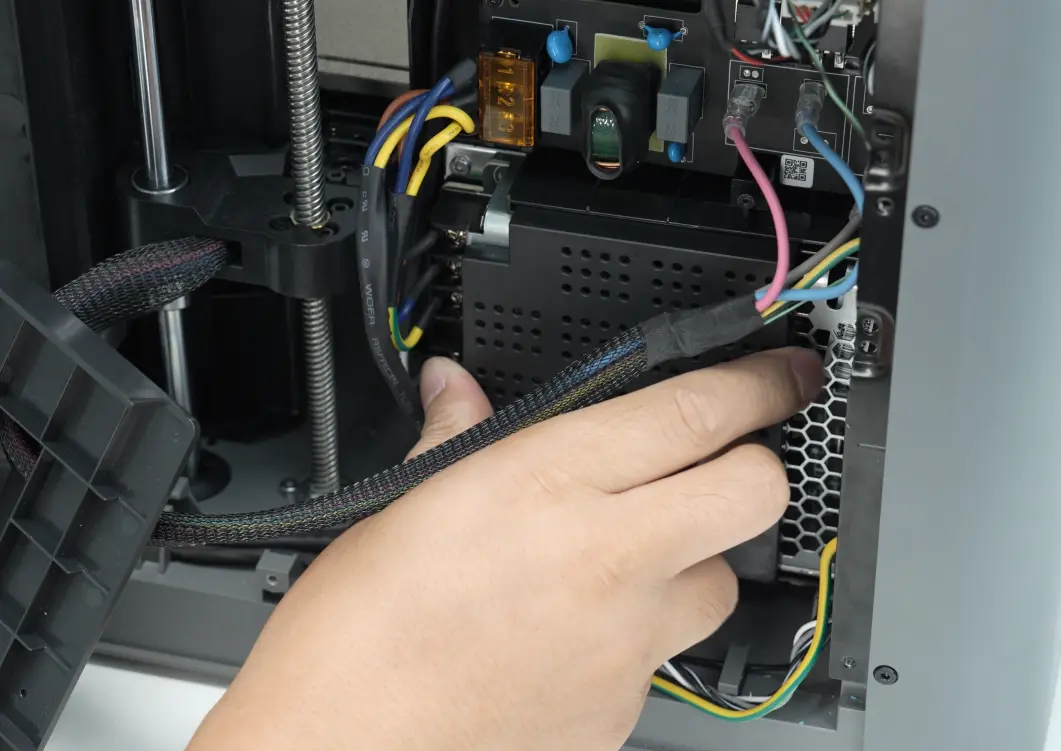

Installer først strømdækslet på venstre side af strømforsyningen, og skub det derefter til højre med hånden.
 |
 |

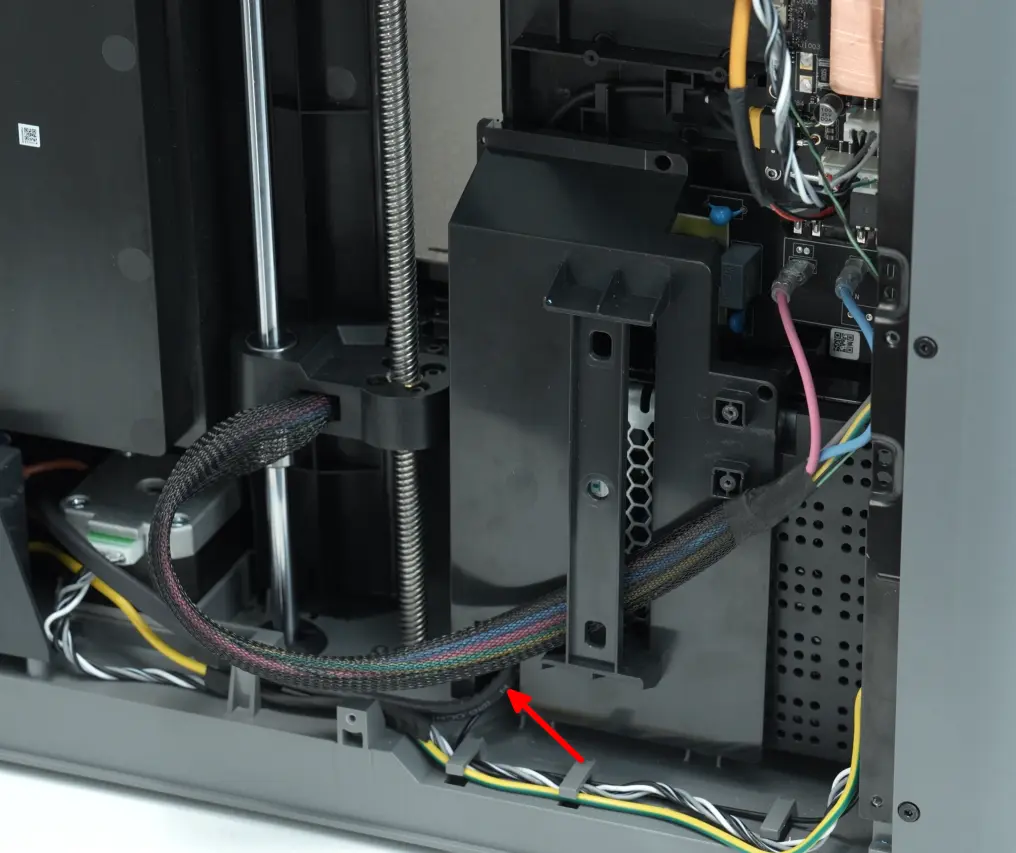

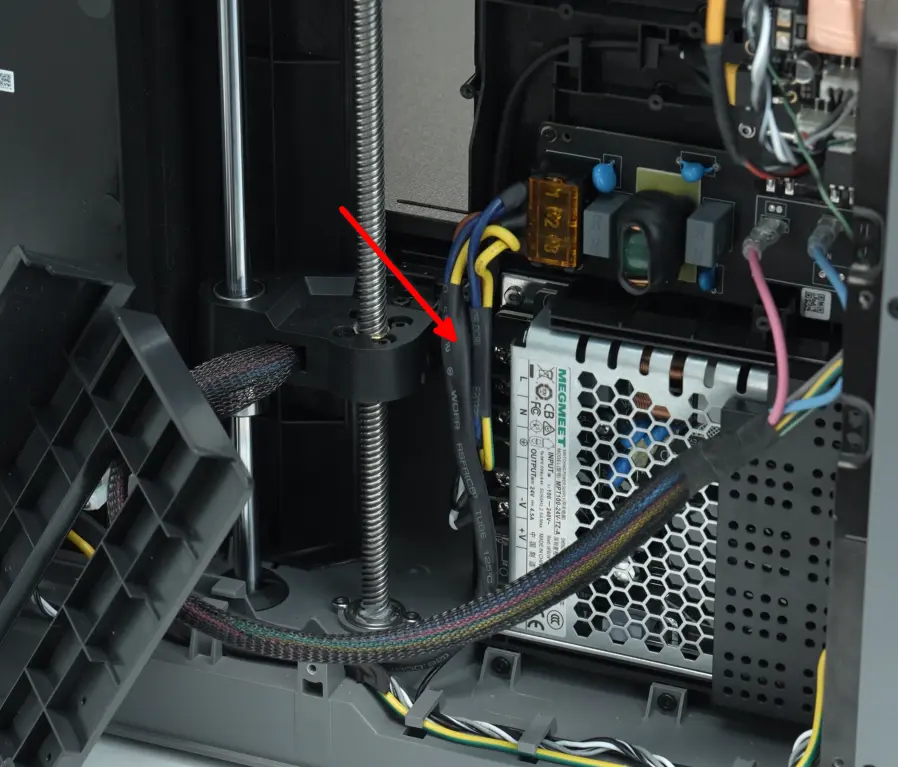

Skub strømkablet mod strømforsyningen og placer det tæt på enheden. Installer derefter strømforsyningens beskyttelsesdæksel, før strømkablet gennem rillen i bunden af beskyttelsesdækslet, og stram derefter de fem BT2x5 skruer i rækkefølge med en H1.5 unbrakonøgle.
 |
 |

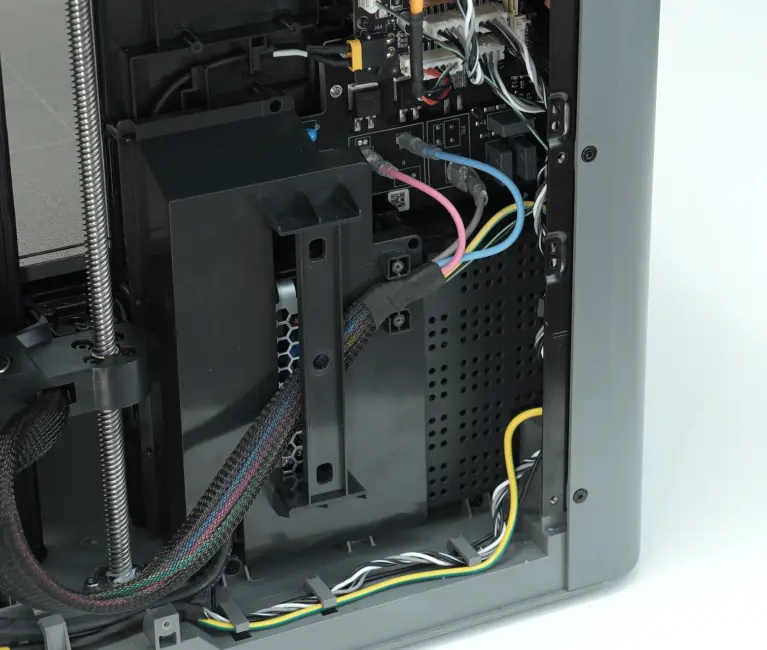

Før varmesengkablet ind i kabelkanalen på strømforsyningens beskyttelsesdæksel, og stram derefter de to BT2x5 klemskruer med en H1.5 unbrakonøgle.
 |
 |
Trin 3: Installer renserenden
Flugt renserenden med skruhullerne på printeren, og stram derefter de fire BT2x5 fastgørelsesskruer med en H1.5 unbrakonøgle.
Trin 4: Installer bagpanelet, filamentbufferen og PTFE-rørbøjlen
Se følgende Wiki-afsnit for at installere PTFE-rørbøjlen, filamentbufferen og bagpanelet i omvendt rækkefølge:
Udskift bagpanelet
Udskift filamentbufferen
Udskift PTFE-rørbøjlen
Funktionsverifikation
Tilslut strømforsyningen, tænd printeren, og kør enhedskalibrering. Er kalibreringen vellykket, er udskiftningen fuldført.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
