Udskiftning af afbryderenhed på P2S/X2D
Afbryderenhed
Afbryderenheden sidder på bagsiden af printeren og består af en strømstik-sokkel, en kontakt der styrer printerens strøm, samt kabler der forbinder printerens strømforsyning, AC-strømplade og jordledning.
Tilbehørspakken til afbryderenheden indeholder:
- Afbryderenhed* 1
- STW3.5x6 skrue* 1
Hvornår bruges denne guide
- Afbryderenheden er beskadiget
Sikkerhedsadvarsel
VIGTIGT!
Sluk altid printeren og afbryd strømmen, inden du udfører vedligeholdelse. Undlader du det, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller omgivelserne.
Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe nøje på ikke at klemme, beskadige eller lægge pres på blottede ledninger, stik eller kredsløbskort. Dysen kan desuden blive ekstremt varm, så rør den aldrig med bar hud.
Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en supportanmodning på vores supportside.
Fjernelse af afbryderenheden
Trin 1: Fjern PTFE-rørholder, filamentbuffer og bagpanel
Se installationsafsnittet i de følgende guides for at fjerne PTFE-rørholderen, filamentbufferen og bagpanelet i rækkefølge.
Se denne guide for at fjerne PTFE-rørholderen:

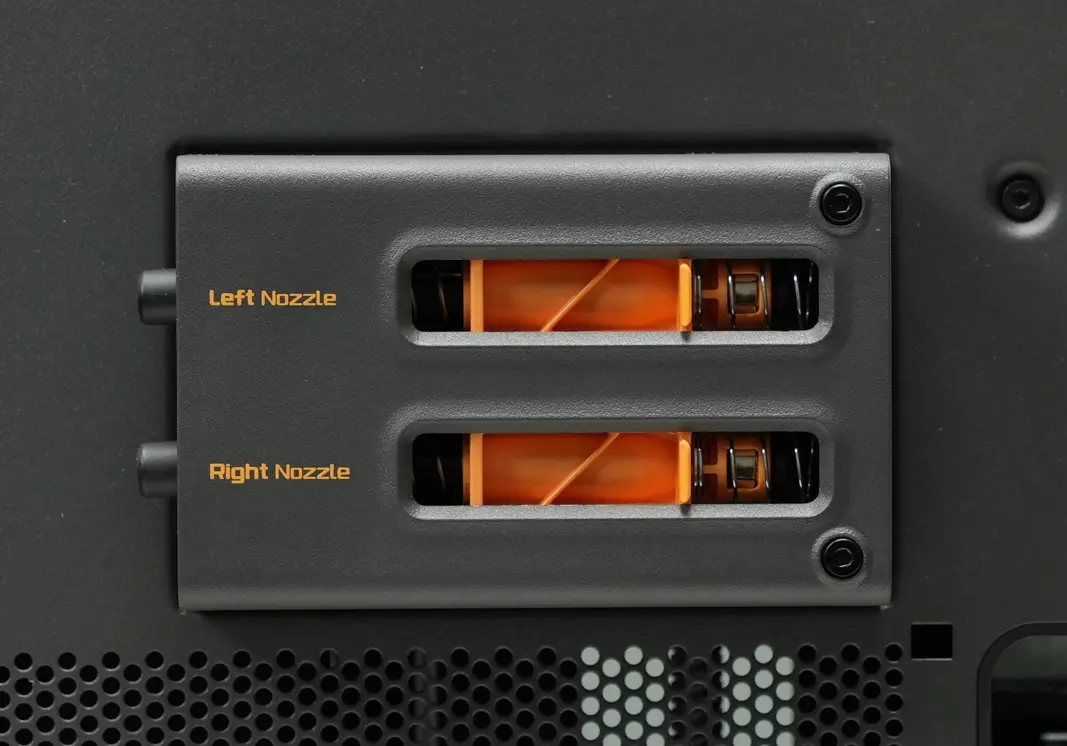

Se den tilsvarende guide til din printermodel for at fjerne filamentbufferen:
 |
 |
|---|---|
| P2S | X2D |

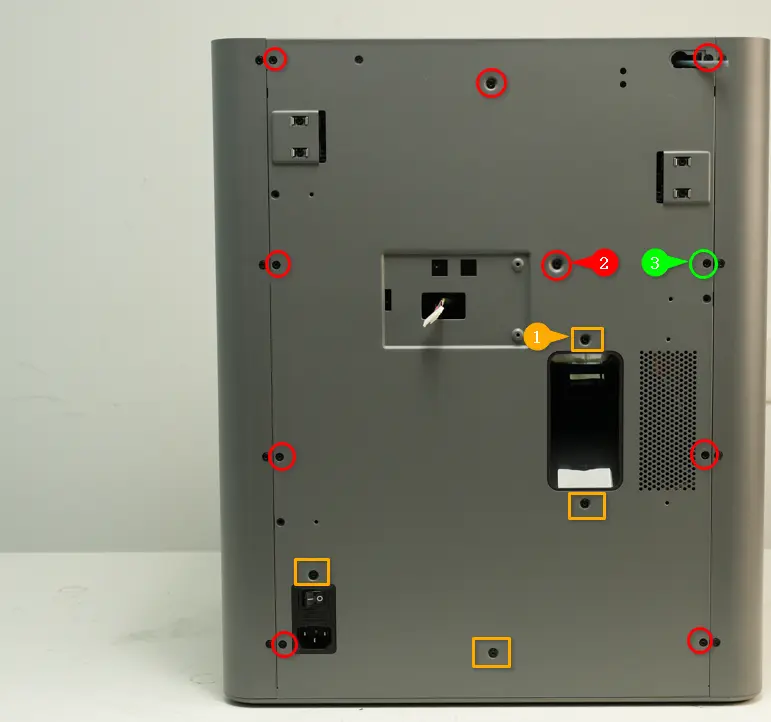

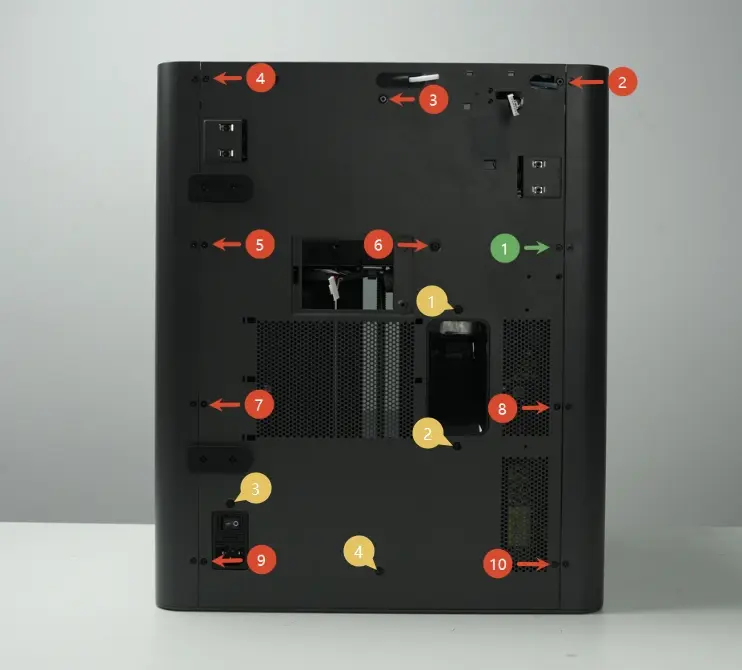

Se den tilsvarende guide til din printermodel for at fjerne bagpanelet:
 |
 |
|---|---|
| P2S | X2D |
Trin 2: Fjern rensekanal

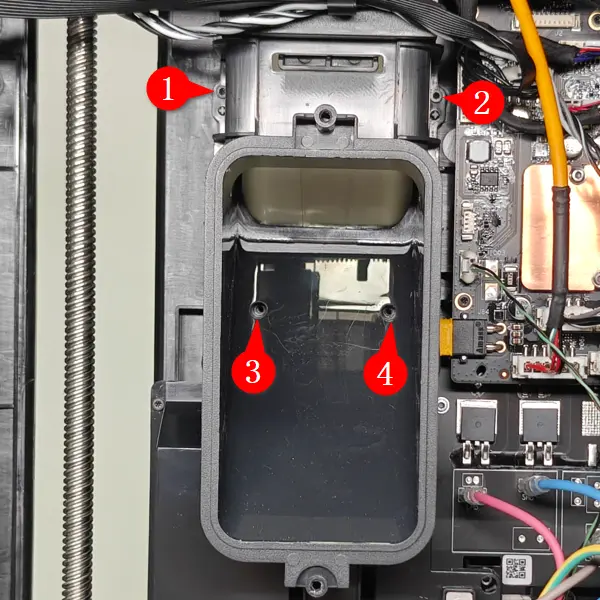

Brug en H1.5 unbrakonøgle til at fjerne de fire BT2x5 skruer, og fjern derefter rensekanalen.
Trin 3: Fjern strømforsyningsdækslet

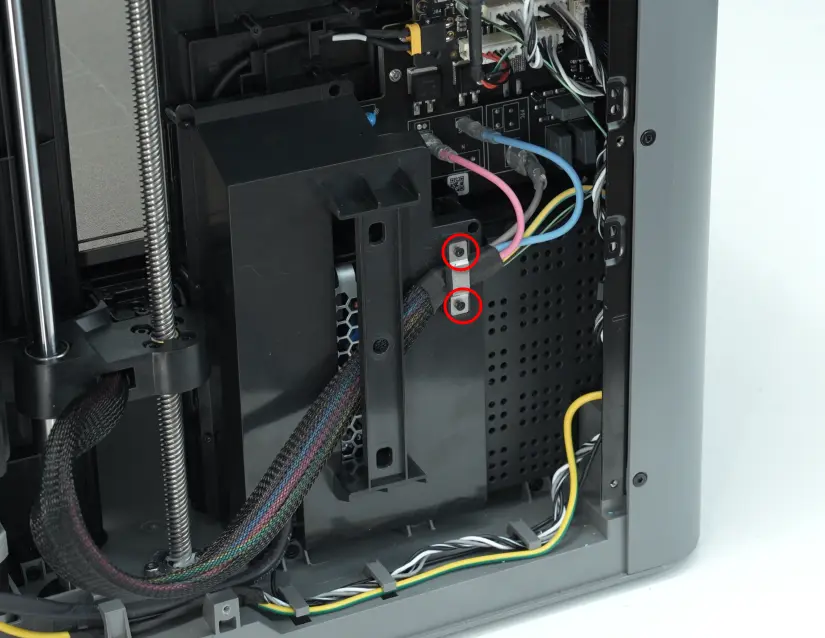

Brug en H1.5 unbrakonøgle til at fjerne de to BT2x5 skruer, der holder varmepladens kabelklemme, og fjern klemmen.

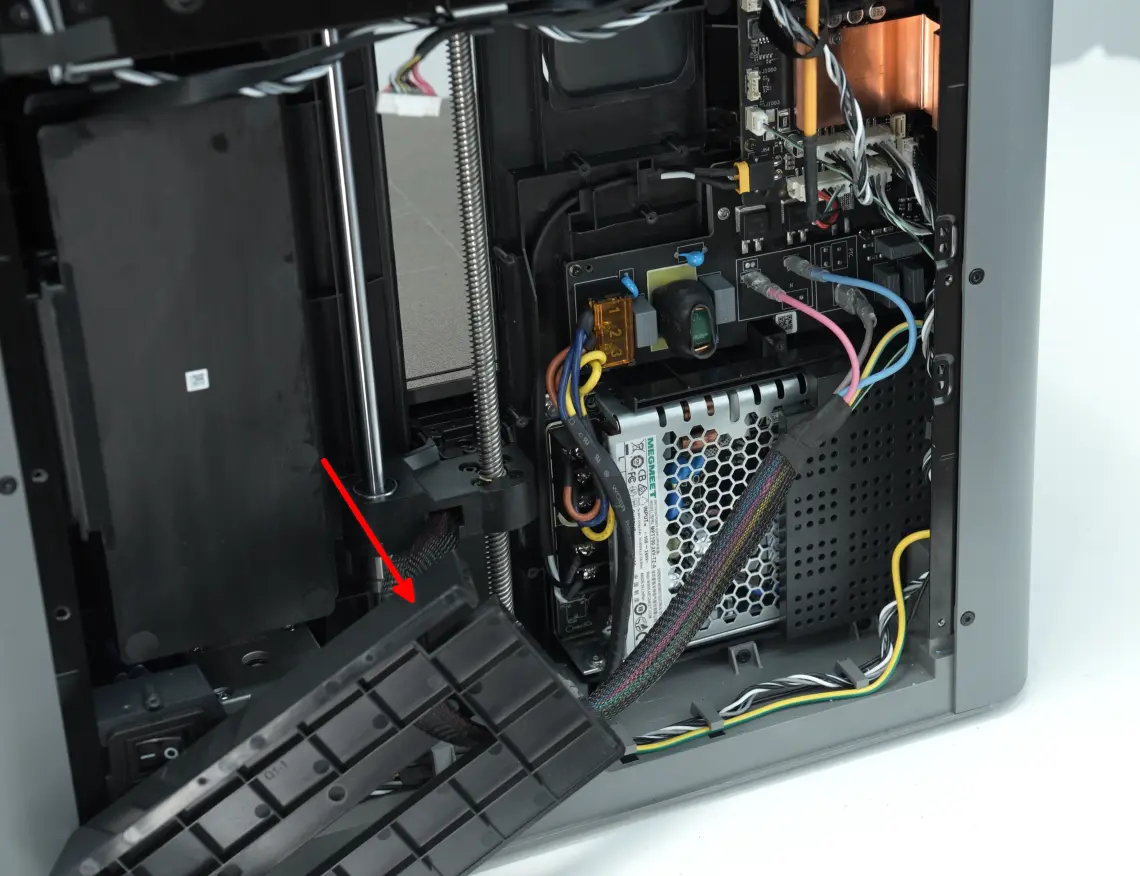

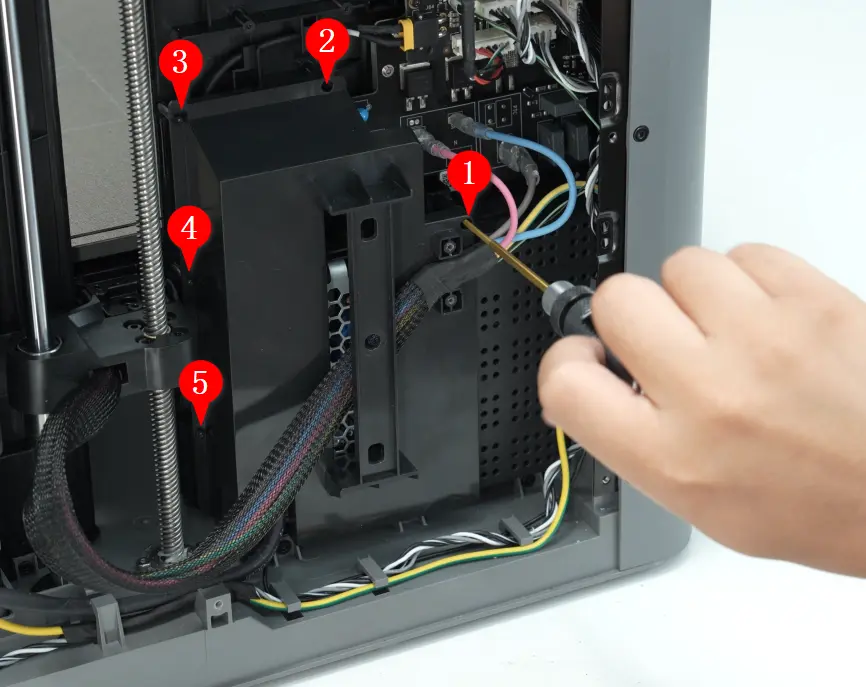

Brug en H1.5 unbrakonøgle til at fjerne de fem BT2x5 skruer, der sikrer AC-pladedækslet. Fjern derefter dækslet og læg det til side (varmepladens ledninger behøver ikke fjernes fra strømforsyningsdækslet) for at lette den efterfølgende fjernelse af strømforsyningen.
 |
 |

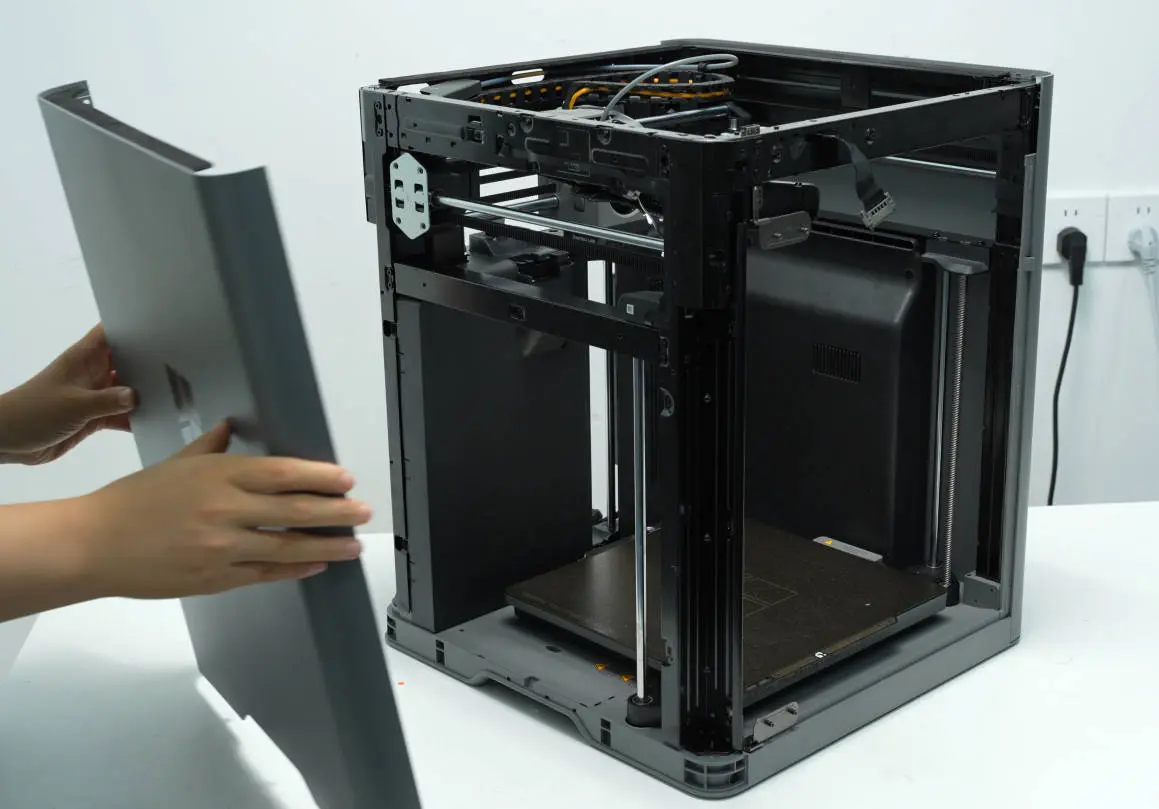

Trin 4: Fjern venstre sidepanel
Se guiden til udskiftning af venstre sidepanel for vejledning om, hvordan du fjerner det.
Trin 5: Fjern afbryderenheden

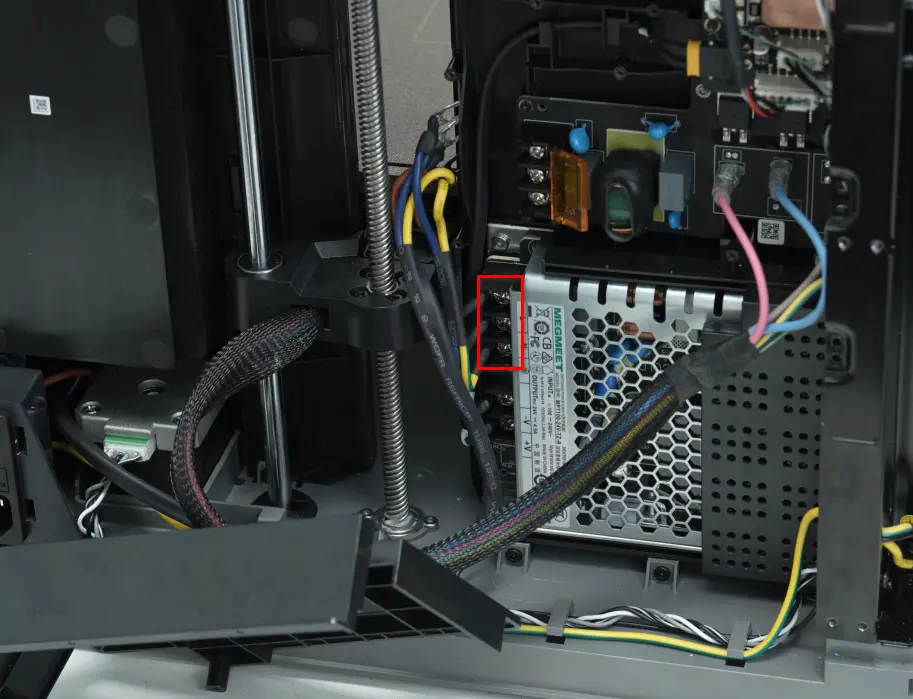

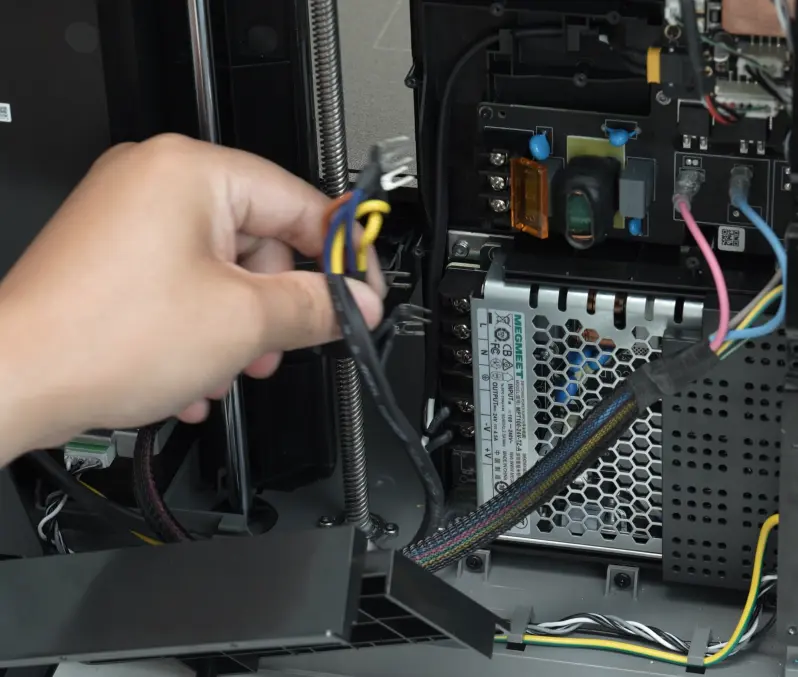

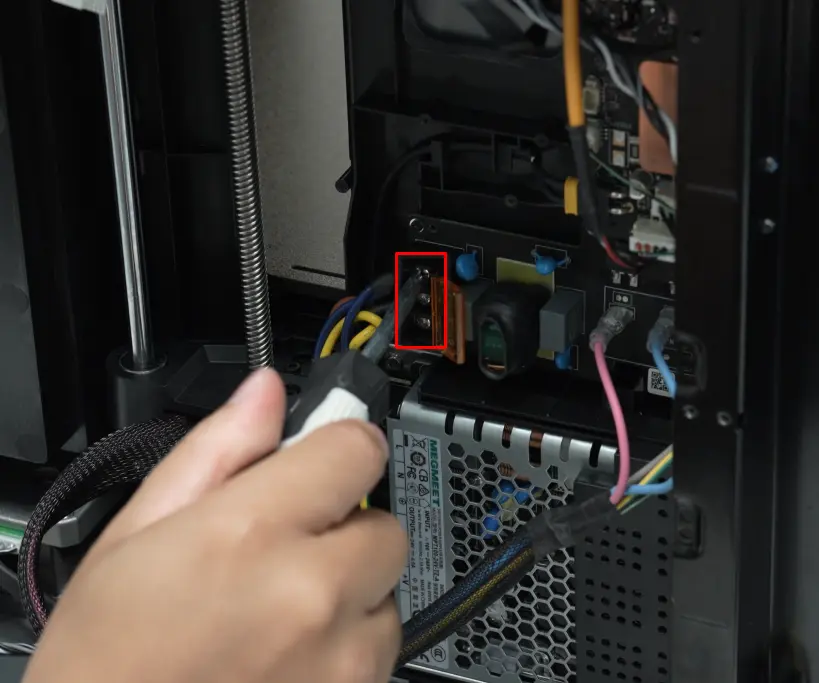

Brug en stjerneskruetrækker til at løsne skruerne på både AC-pladen og strømforsyningen, og træk derefter kablerne ud.
 |
 |

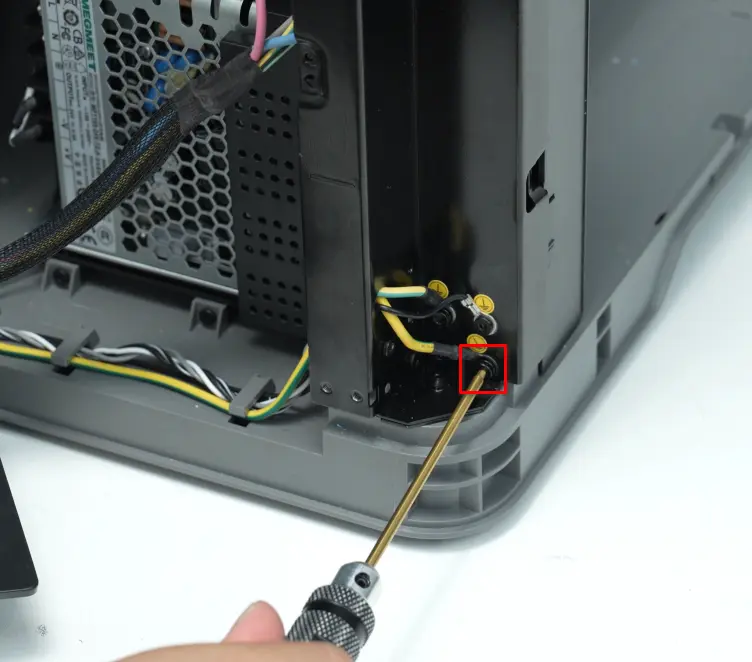

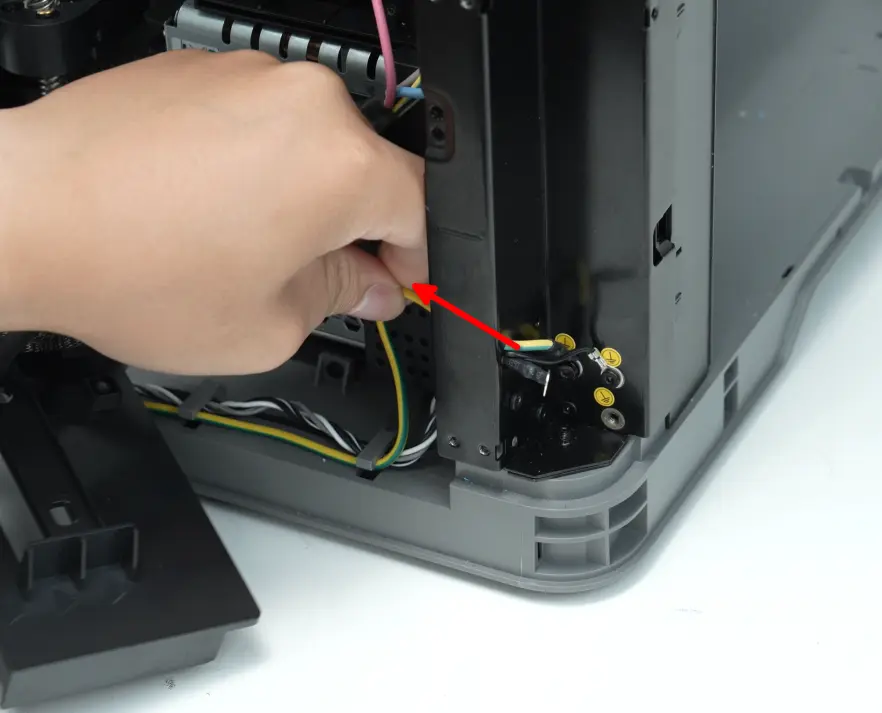

Brug en H2.0 unbrakonøgle til at fjerne STW3.5x6 skruen, der sikrer jordledningen, og afbryd derefter jordledningen.
 |
 |

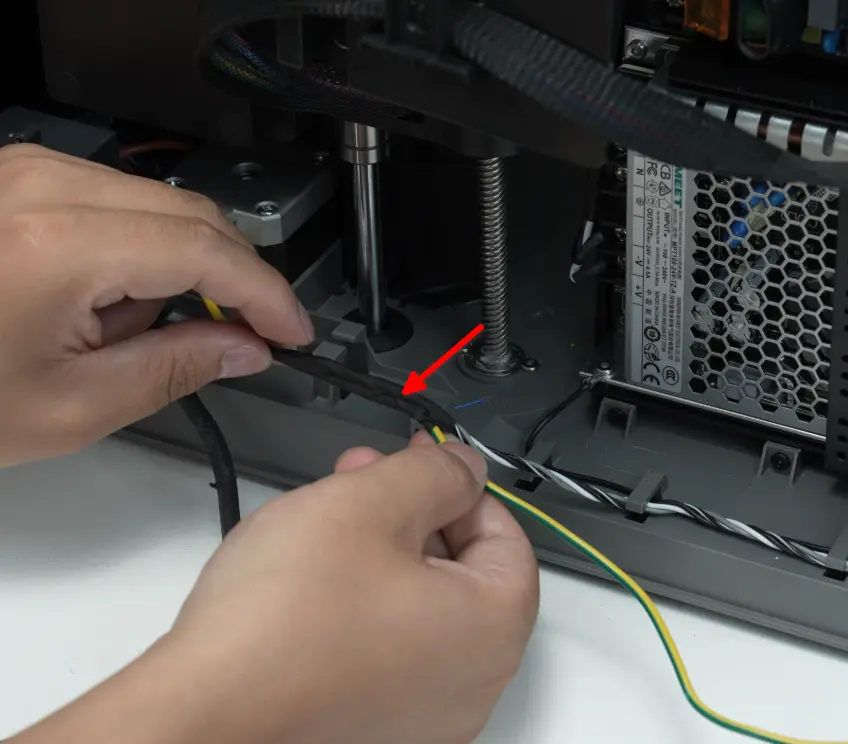

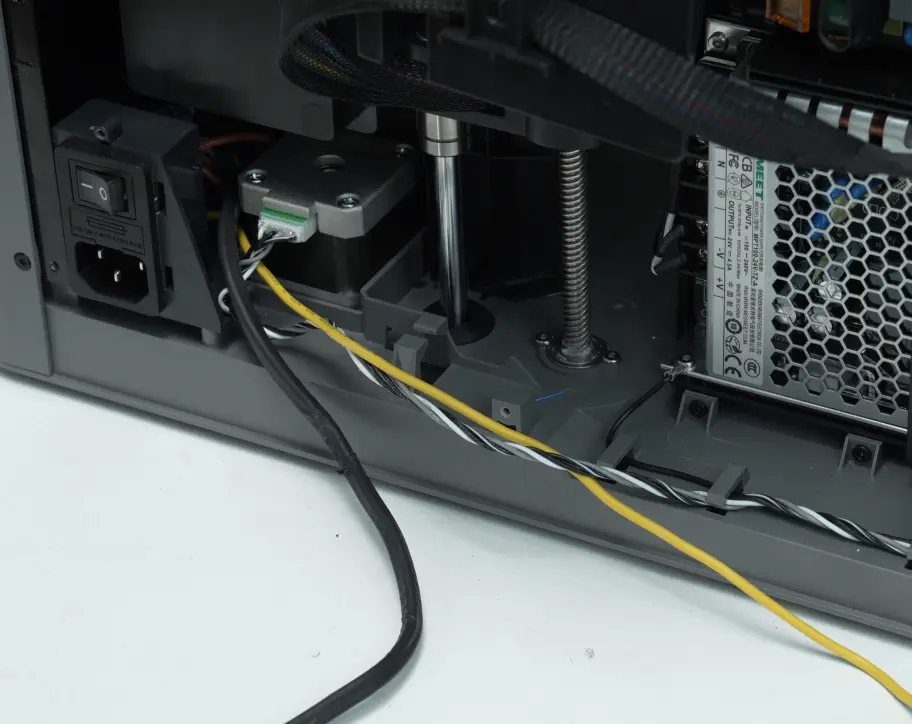

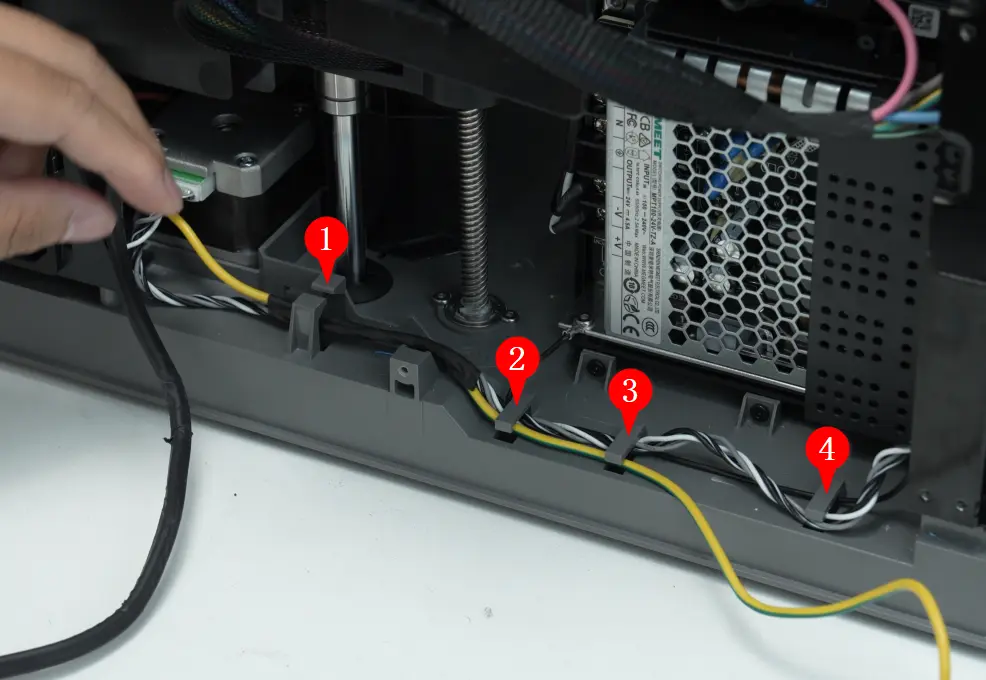

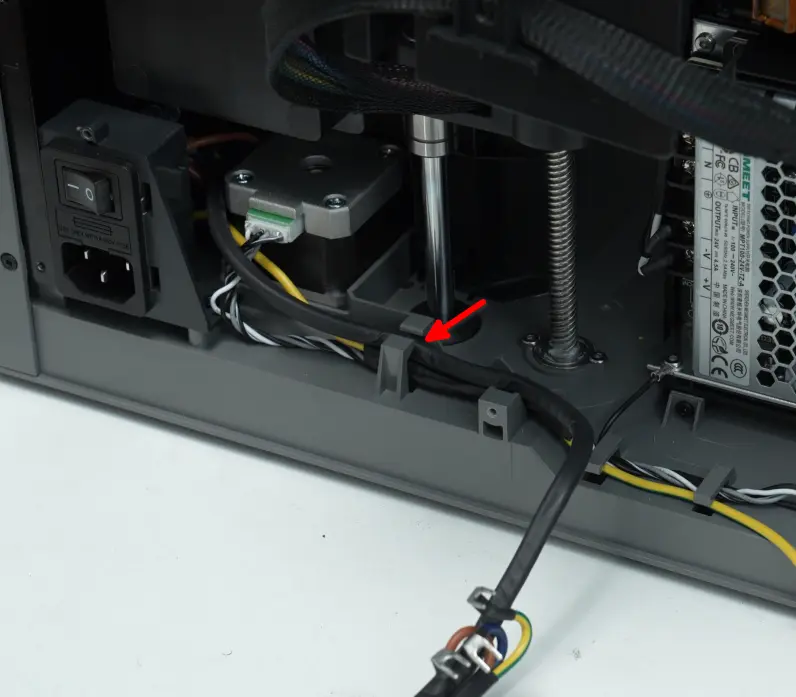

Fjern kabelstrimmeltapen, og fjern derefter kablerne fra klemmerne fra højre mod venstre.
 |
 |
 |
 |

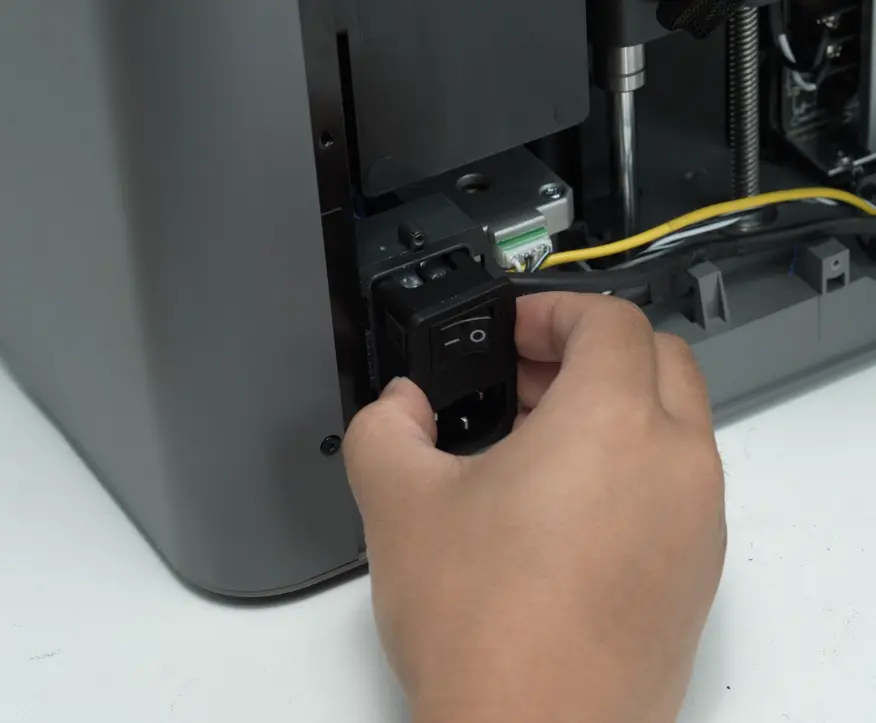

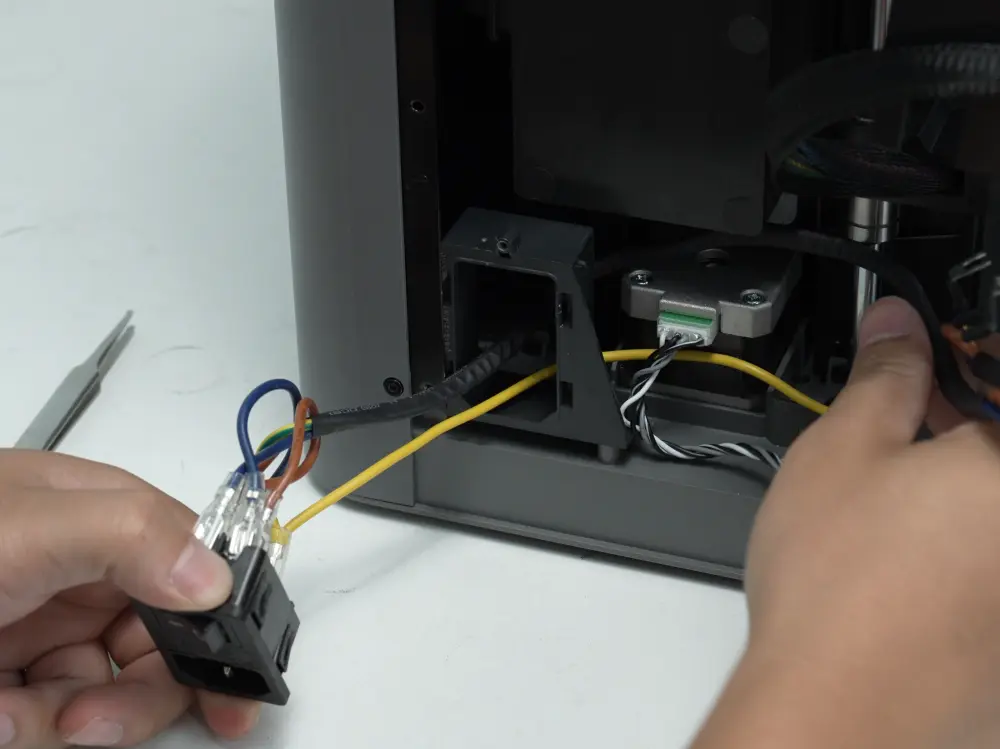

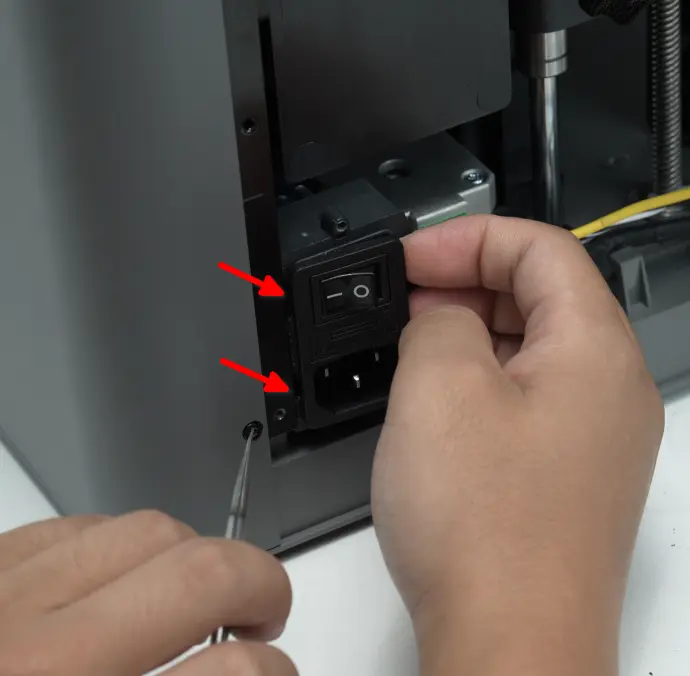

Brug et fladt redskab til at brikke de fire klemmer op gennem de fire åbninger på begge sider af afbryderenhedens ramme, og frigør derefter afbryderenheden.
 |
 |
 |
 |
Installation af afbryderenheden
Trin 1: Installer afbryderenheden

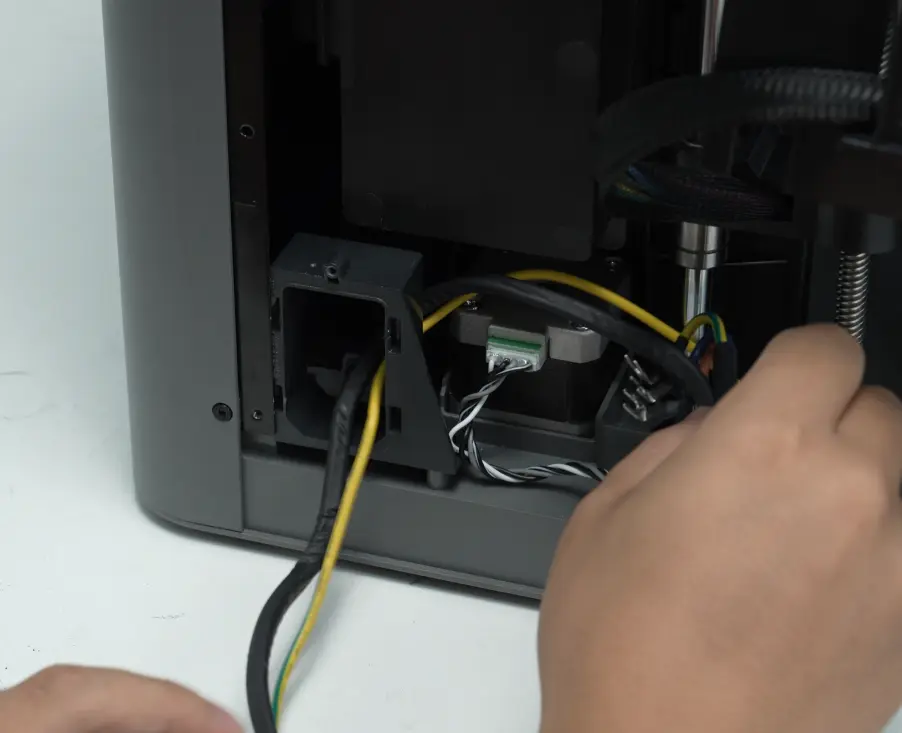

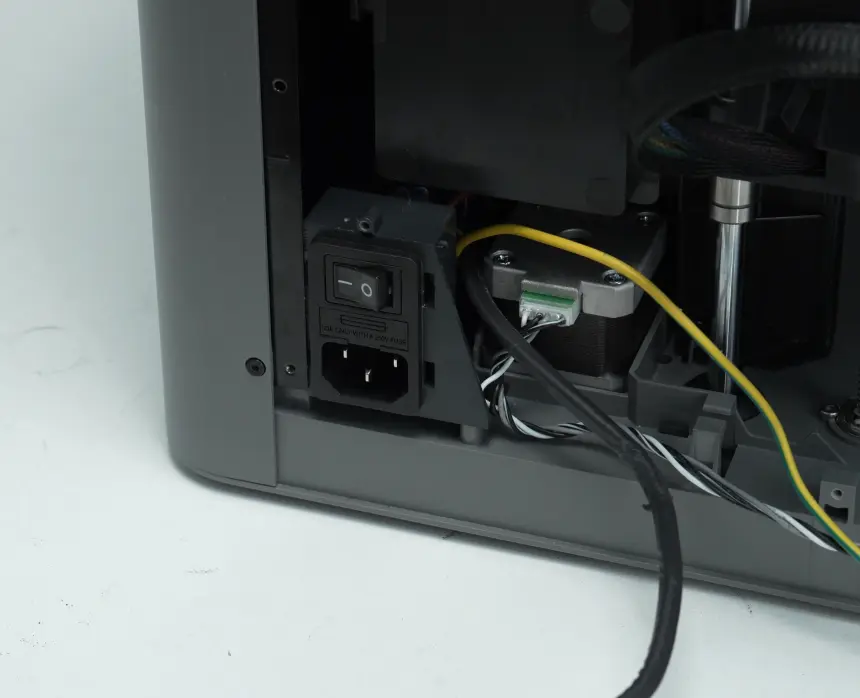

Før alle kablerne på den nye afbryderenhed gennem sokkelrammen, skub soklen ind, og lås den fast ved at klikke klemmerne på plads.
 |
 |
Sæt kablerne i kabelklemmerne fra venstre mod højre i rækkefølge, og påfør tape.
|
|
|
|

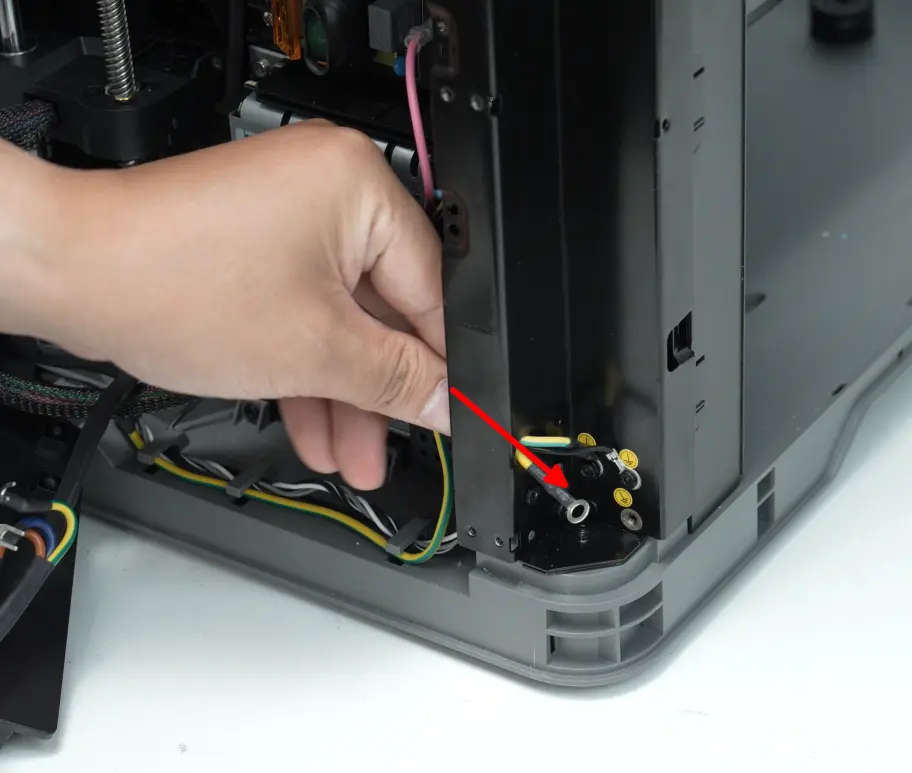

Før derefter jordledningen gennem søjlen og brug en H2.0 unbrakonøgle til at stramme STW3.5x6 skruen, som sikrer jordledningen til bærebjælken.

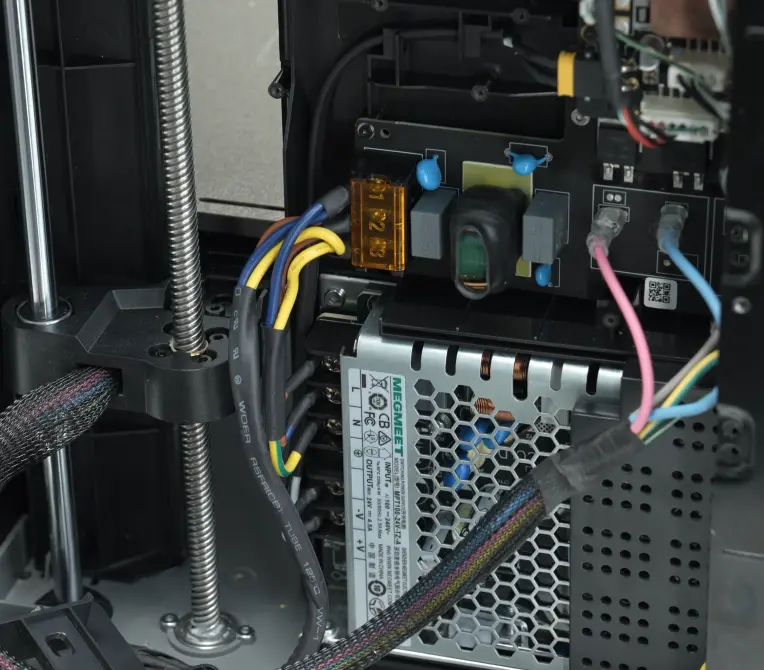

Sæt kablerne i AC-pladen og strømforsyningen, og stram skruerne med en stjerneskruetrækker.
Trin 2: Installer venstre sidepanel
Se guiden til udskiftning af sidepanelet for vejledning om installation.
Trin 3: Installer strømforsyningsdækslet

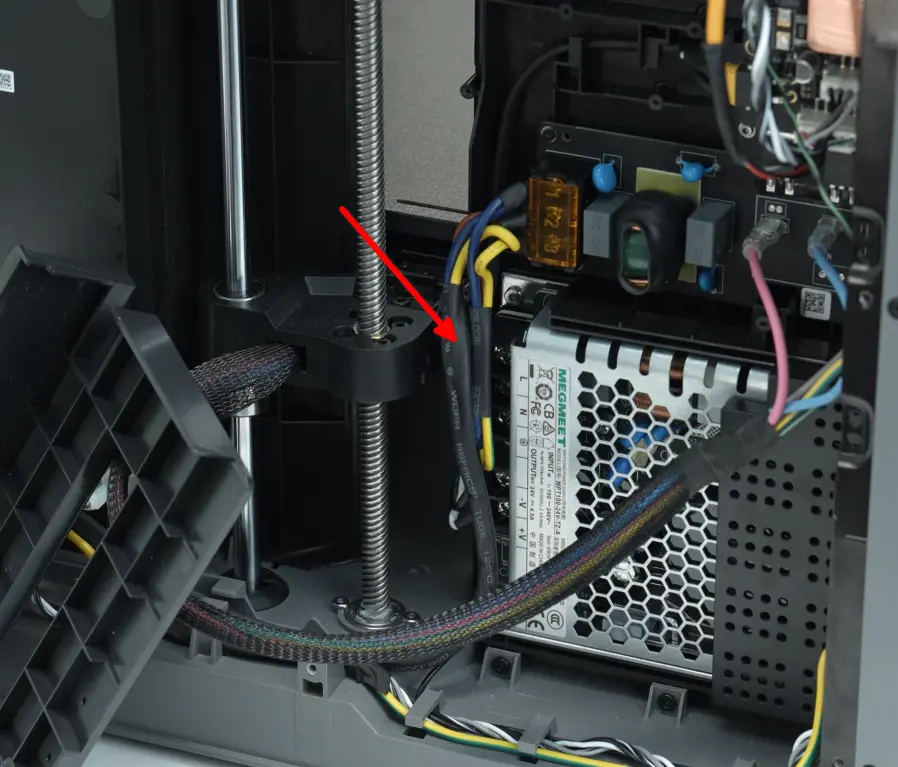

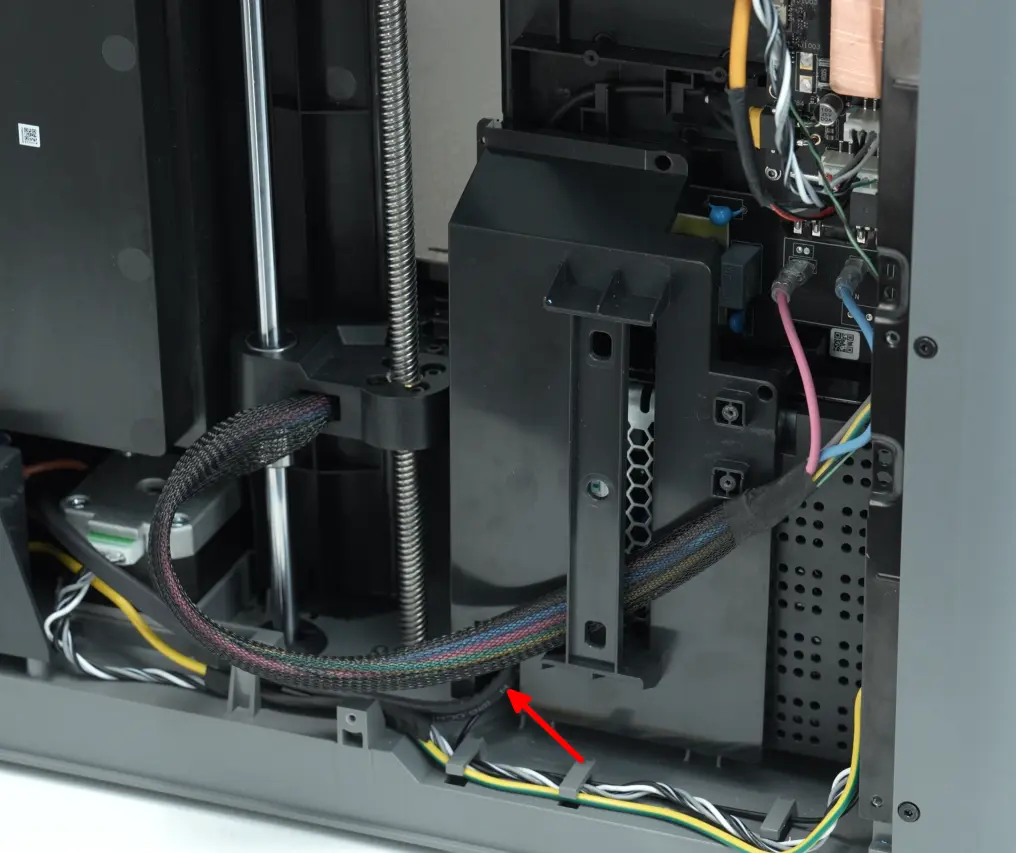

Arranjer strømkablerne, tryk dem ind i mellemrummet mellem strømforsyningen og foringen, og installer derefter beskyttelsesdækslet. Sørg for at føre strømkablerne gennem rillen i bunden af dækslet, og brug en H1.5 unbrakonøgle til at stramme de fem BT2x5 skruer i rækkefølge.
 |
 |

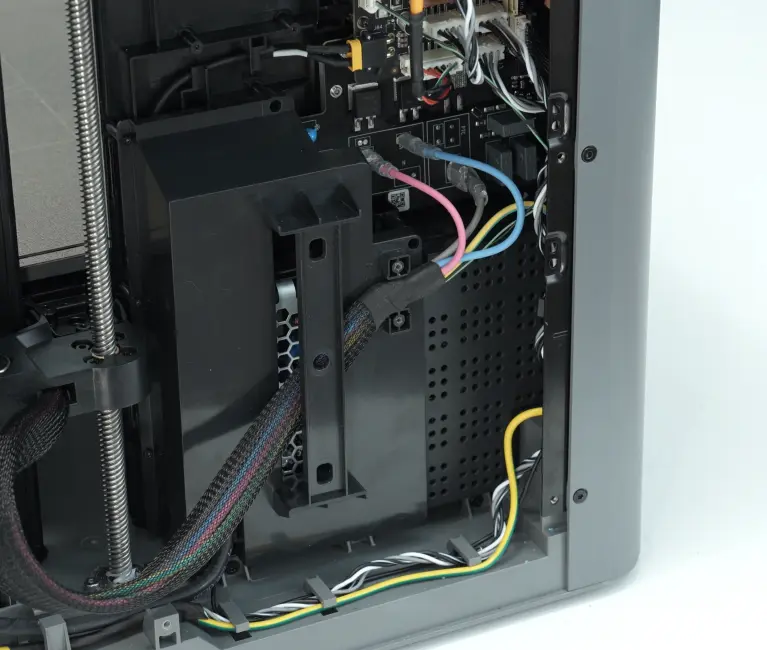

Sæt varmepladens kabler i kabelrenden på AC-pladedækslet, og brug derefter en H1.5 unbrakonøgle til at stramme de to BT2x5 skruer til klemmen.
 |
 |
Trin 4: Installer rensekanalen
Ret rensekanalen ind mod skruehullerne på printeren, og brug en H1.5 unbrakonøgle til at stramme de fire BT2x5 skruer.
Trin 5: Installer bagpanelet
Se installationsafsnittet i de følgende guides for at installere bagpanelet, filamentbufferen og PTFE-rørholderen i rækkefølge.
Se den tilsvarende guide til din printermodel for at installere bagpanelet:
|
|
|---|---|
| P2S | X2D |
Se den tilsvarende guide til din printermodel for at installere filamentbufferen:
|
|
|---|---|
| P2S | X2D |
Se denne guide for at installere PTFE-rørholderen:
Verificering af funktionalitet
Tilslut strøm, tænd printeren, og udfør en enhedskalibrering. Gennemføres kalibreringen uden fejl, er udskiftningen vellykket.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
