Udskiftning af MC-board og køleblæser til X2D
MC-board/MC-board-blæser
🔎 Find X2D MC-board og X2D MC-board-blæser i Bambu Lab-butikken.

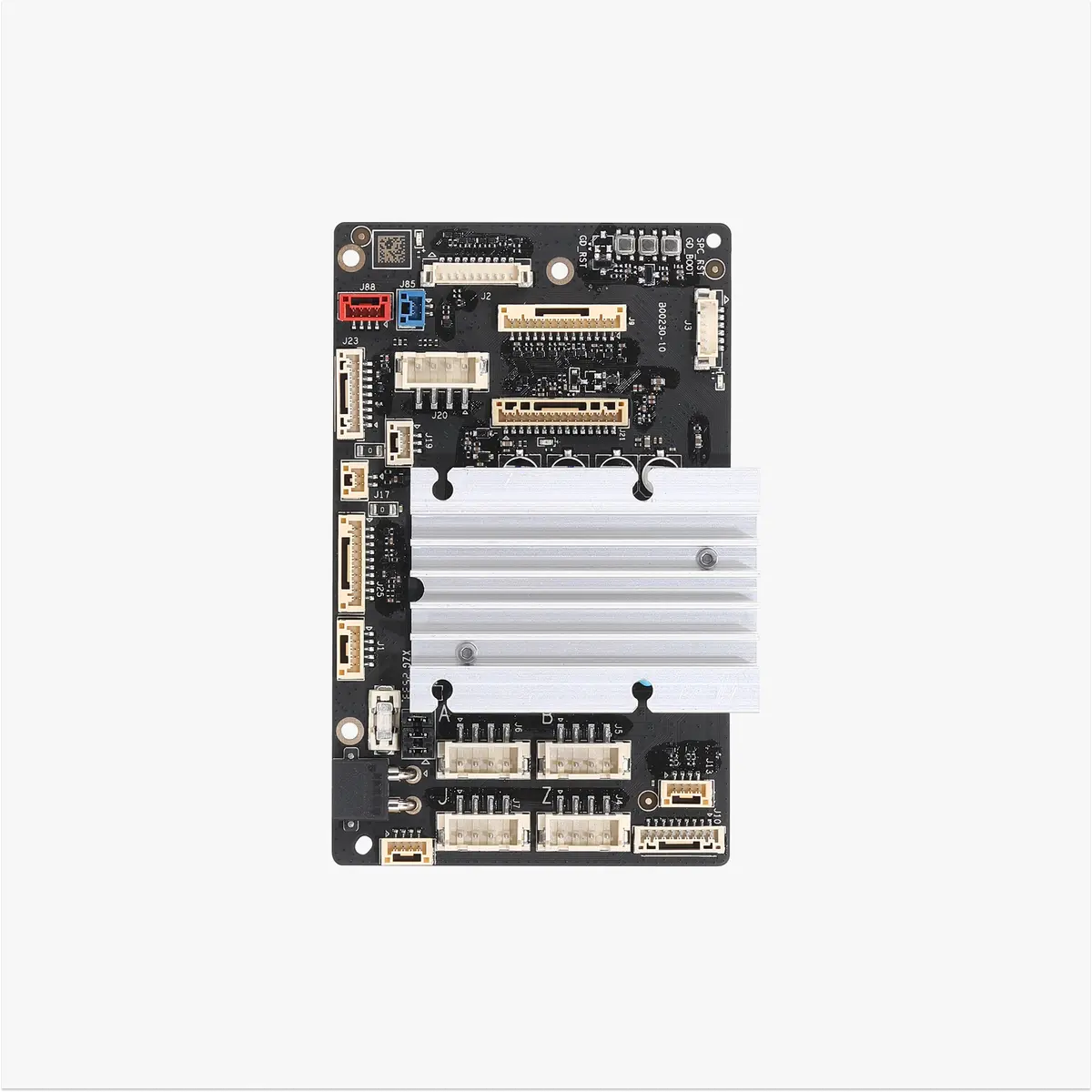

Det fulde navn for MC-board er Main Control Board, altså hovedstyringskortet. Det er et printkort med en mikroprocessor, forskellige driverchips, interfaces og kredsløb.
Tilbehør i pakken:
1. MC-board;
2. BT2x5-skruer (x 3)

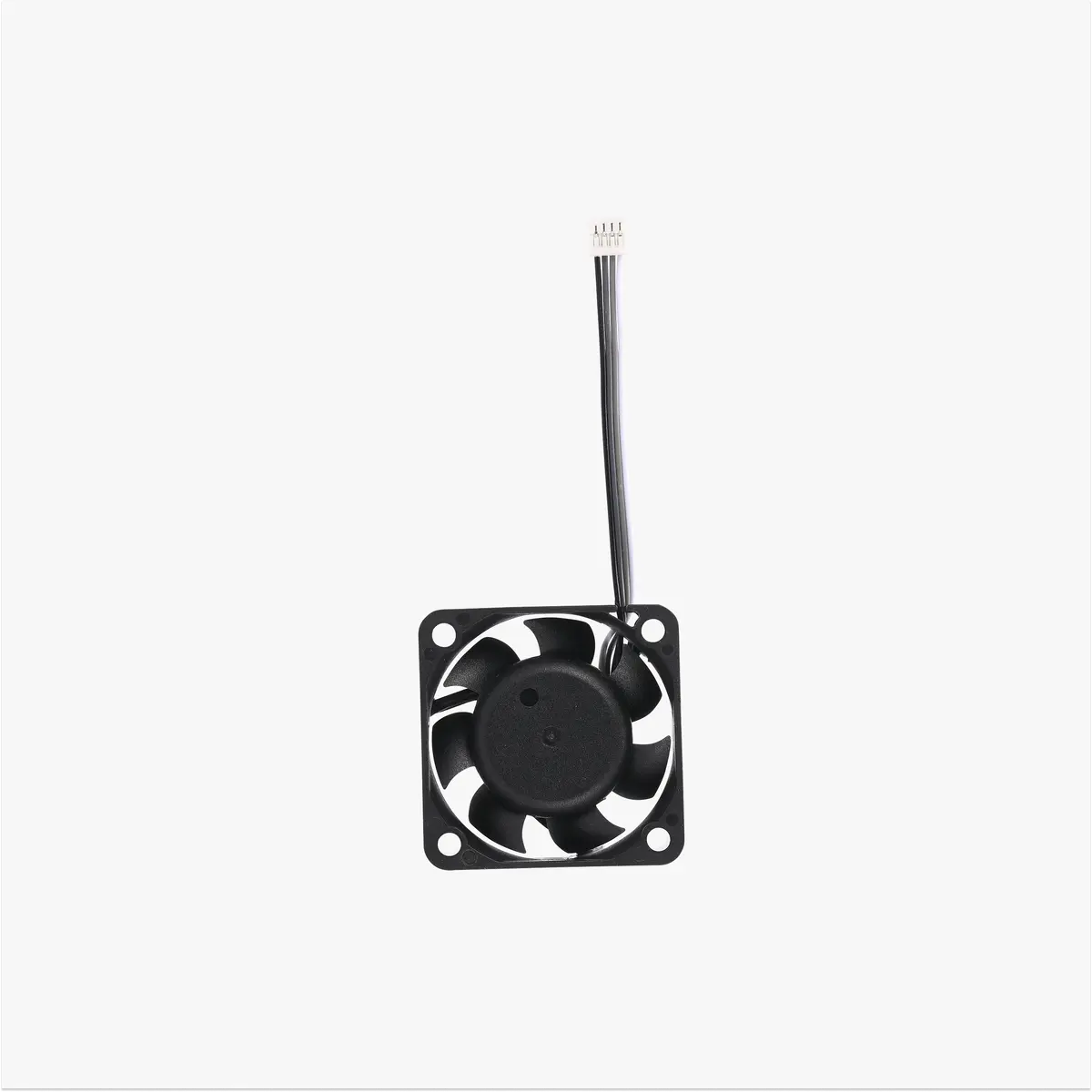

MC-board-blæseren er monteret på MC-boardets køleplade og leder varmen væk fra MC-boardet.
Gælder for printermodel
Bambu Lab X2D
Hvornår skal den udskiftes
- Hovedstyringskortets indikatorlys blinker ikke, selv ved normal strømforsyning;
- Tydelig skade på et stik;
- MC-blæseren støjer unormalt, virker ikke eller melder fejl (udskift blæseren);
- Bambu Labs serviceteam har via logfiler bekræftet, at der er et problem med hovedstyringskortet.
Nødvendigt værktøj og materialer
- Nyt MC-board
- H2.0 unbrakonøgle
- H1.5 unbrakonøgle
- Pincet eller andet spidst værktøj
Sikkerhedsadvarsel
⚠️ VIGTIGT!
Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledningerne til toolhead. Hvis du arbejder med tændt printer, kan det give kortslutning og dermed skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så vil vi gøre vores bedste for at svare hurtigt og hjælpe dig.
Videoguide
Afmonter det gamle MC-board og MC-board-blæseren

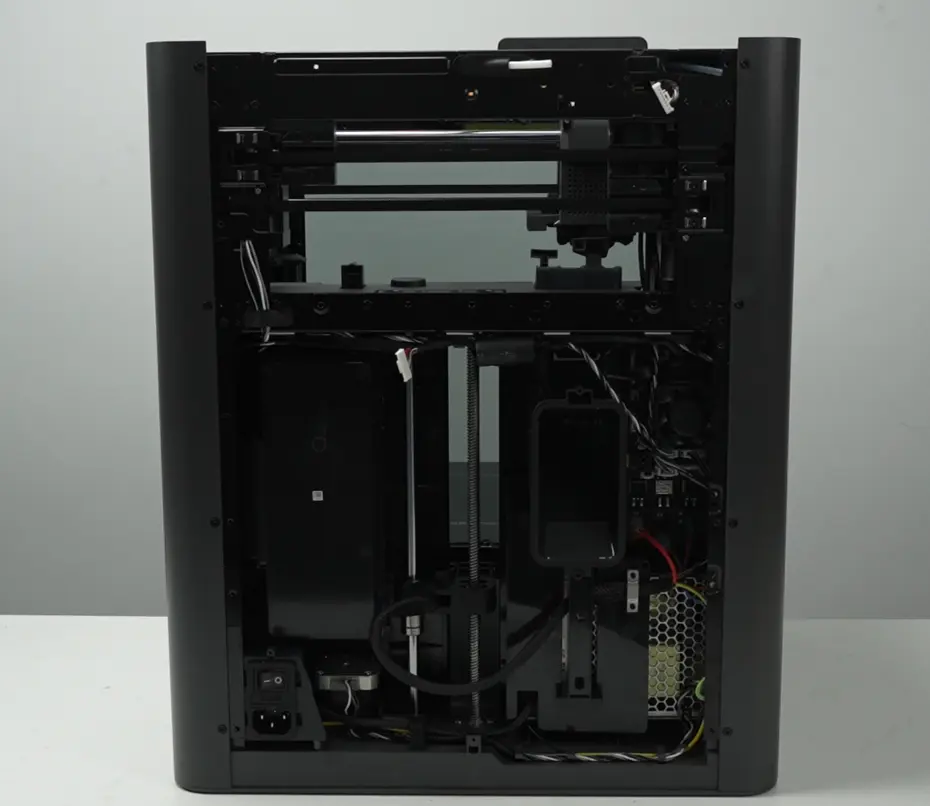

Trin 1. Afmonter bagpanelet (inkl. holder til filamentslange og filamentbuffer)
Se wiki-siden Udskiftning af bagpanel til X2D for at afmontere bagpanelet.

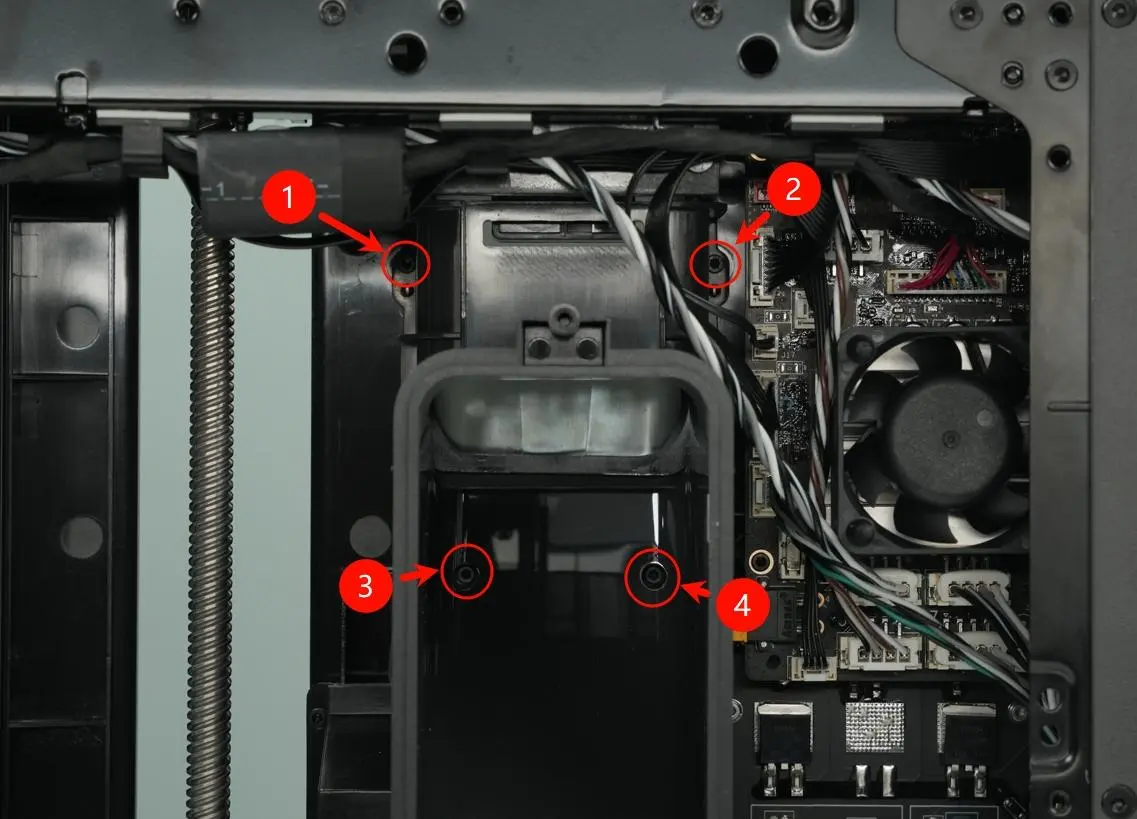

Trin 2. Afmonter purge-skakten
Brug en H1.5 unbrakonøgle til at fjerne de fire fastgøringsskruer (BT2x5), og tag derefter purge-skakten af.

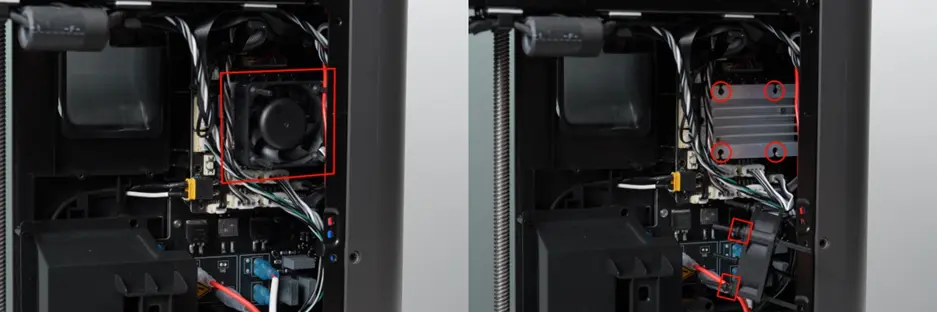

Trin 3. Afmonter MC-board-blæseren
Løsn de bløde gummipinde, der holder MC-board-blæseren fast på MC-boardets køleplade.
Træk forsigtigt pindene udad.

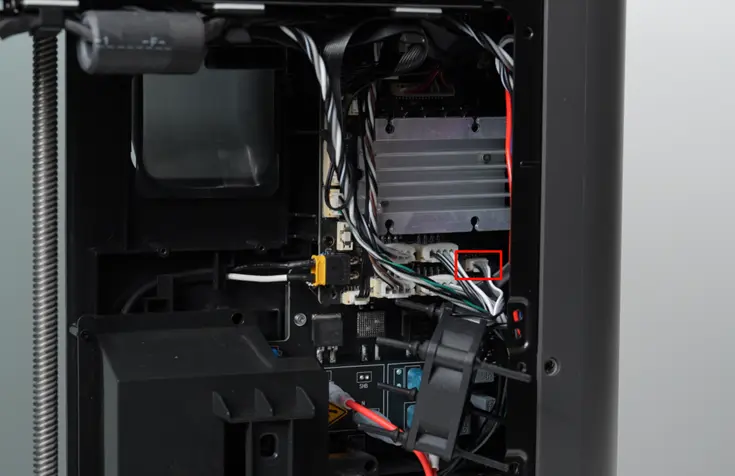

Trin 3.1 Afbryd blæseren fra boardet
Afbryd kablet til MC-board-blæseren, og fjern MC-board-blæseren.
Trin 4. Afmonter MC-boardet
Tag alle stik ud af MC-boardet, og pas på ikke at beskadige nogen kabler.
Afbryd alle de fremadvendte kabler på MC-boardet.
ℹ️Bemærk: Nogle stik har låsetapper; du skal trykke på låsetappen oven på soklen for at låse stikket op, før du trækker det ud.

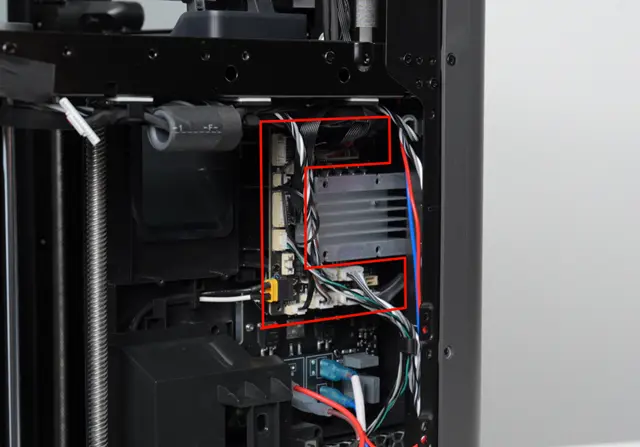

 Afbryd de markerede stik |

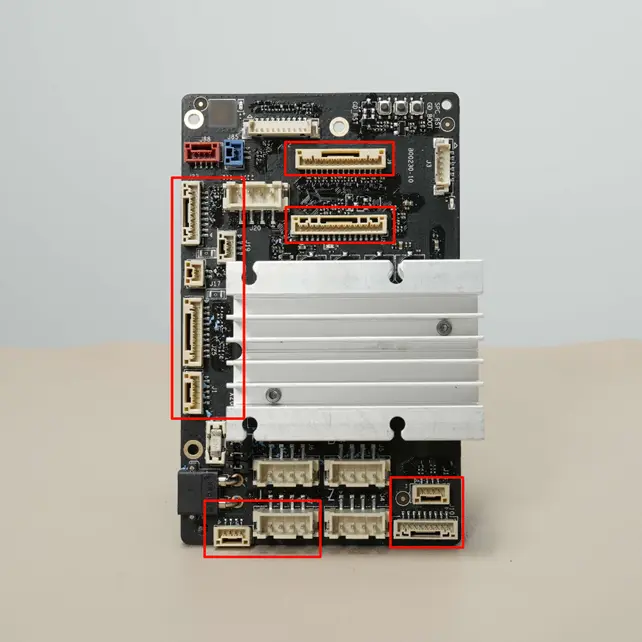

 Se dette billede for de stik, hvor låsetapperne skal låses op. |
Trin 4.1 Fjern stikkene til stepmotorerne
For at stikkene ikke skal løsne sig under forsendelse er de tre stepmotorstik under kølepladen forstærket med elektronisk silikonelim,
- Brug et spidst værktøj, fx en pincet, til at fjerne den hvide lim, før du trækker kabelstikkene ud.
 stik med silikonelim |

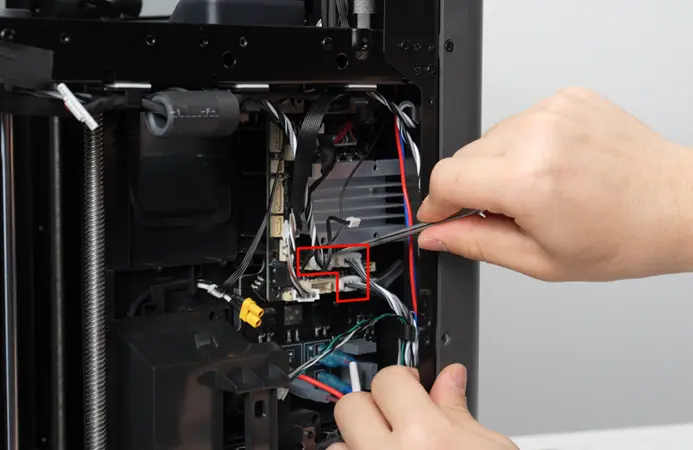

 Brug et spidst værktøj til at fjerne limen |
Trin 4.2 Afmonter MC-boardet

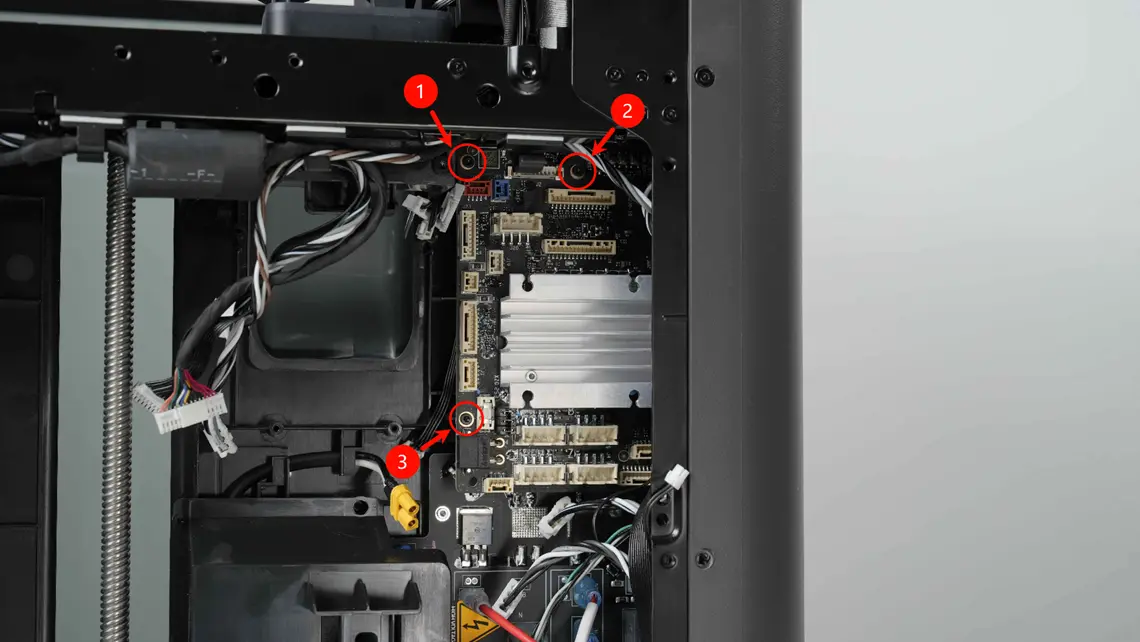

Fjern de 3 skruer på MC-boardet, og tag MC-boardet ud.
Monter det nye MC-board/MC-board-blæser
Trin 1. Monter MC-boardet
Flyt forsigtigt kablerne til side, så der bliver plads til at sætte MC-boardet på dets plads, og spænd derefter de 3 fastgøringsskruer.
Trin 2. Tilslut alle kabler

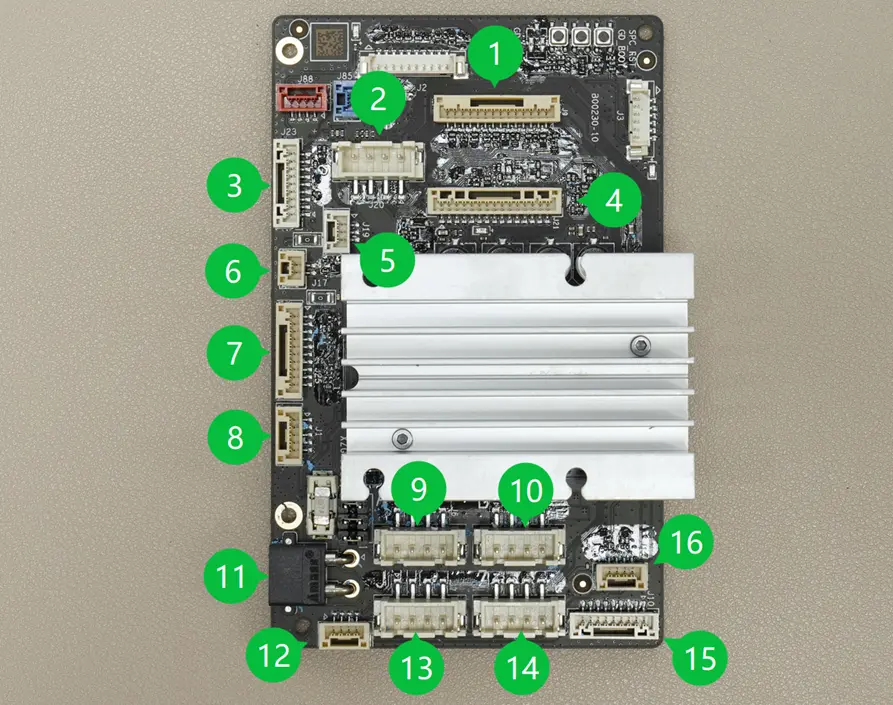

Tilslut kablerne. Stikkene på MC-boardet er beskrevet herunder:
| Nr. | Beskrivelse af interface | Nr. | Beskrivelse af interface | Nr. | Beskrivelse af interface | Nr. | Beskrivelse af interface |
|---|---|---|---|---|---|---|---|
| 1 | AP-board (kom.) | 5 | Temperatursensor til kammer | 9 | XY-motor (A) | 13 | Hjælpeekstruder (motor) |
| 2 | AP-board (strøm) | 6 | NTC til kammervarmeenhed | 10 | XY-motor (B) | 14 | Z-aksemotor |
| 3 | Enhed til adaptiv luftstrømsskift | 7 | Kammervarmeenhed | 11 | Strømforsyning | 15 | AC-board |
| 4 | Filamentbuffer | 8 | Varmeplade (NTC) | 12 | Hjælpeekstruder (kom.) | 16 | MC-board-blæser |
Trin 3. Monter MC-board-blæseren
Når du monterer den nye blæser, skal du først sætte den ene ende af den bløde gummipind på blæseren
Trin 3.1 Tilslut MC-board-blæseren
Tilslut blæserkablet
Trin 3.2 Monter MC-board-blæseren

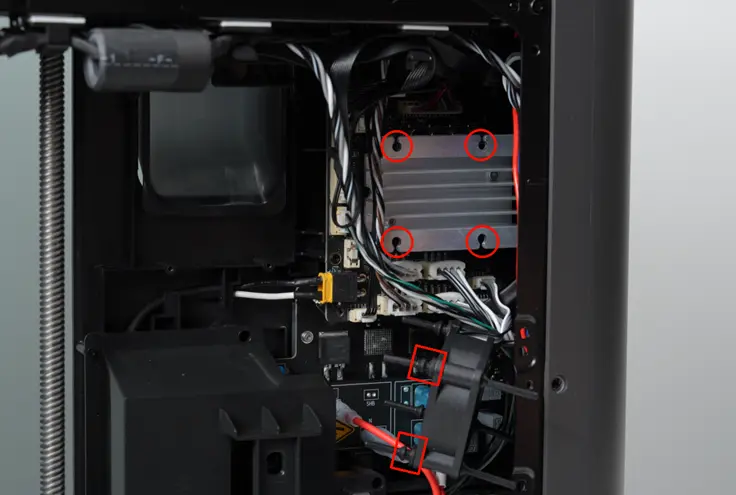

Sæt de bløde gummipinde på kølepladen (rækkefølge: øverst til højre, nederst til højre, nederst til venstre, øverst til venstre)
Trin 4. Monter purge-skakten
Brug en H1.5 unbrakonøgle til at montere de fire fastgøringsskruer (BT2x5), så purge-skakten sidder fast.
Trin 5. Monter bagpanelet (inkl. holder til filamentslange og filamentbuffer)
Du kan se Udskiftning af bagpanel til X2D for at montere bagpanelet.
Bekræft, at det lykkedes
✅ Tilslut strøm, tænd printeren, og kør derefter en kalibrering af enheden; hvis kalibreringen går igennem, er udskiftningen lykkedes.
Hvis du støder på problemer, så gå dine trin igennem igen og tjek kabelforbindelserne, og tjek så en gang til. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
