Udskiftning af bagpanel til X2D

Bagpanel

🔎 Find X2D bagpanel i Bambu Lab-butikken.

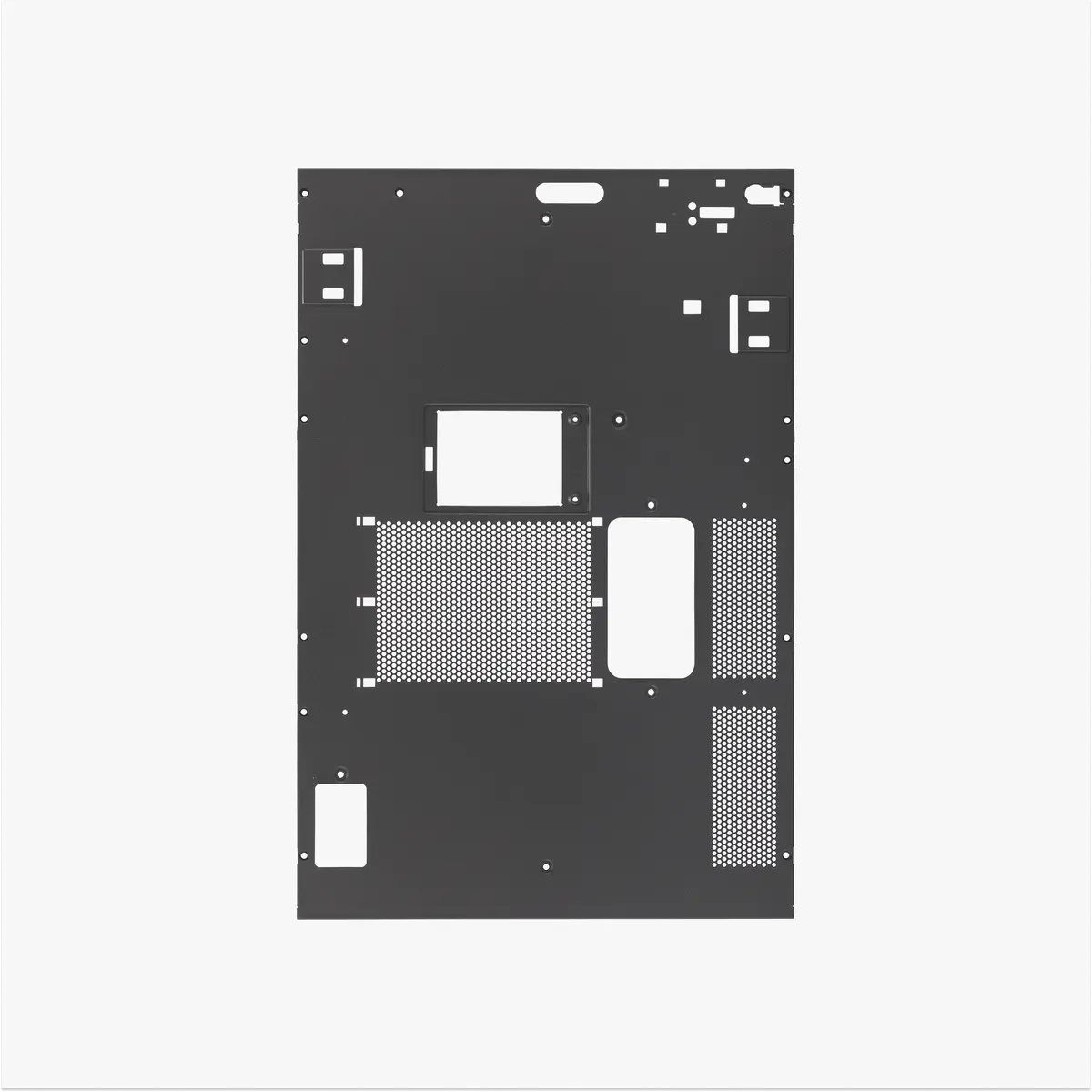

Et metalpanel monteret på bagsiden af printeren, der fungerer som beskyttelsesdæksel.

Gælder for printermodel

Bambu Lab X2D

Hvornår skal det udskiftes

Bagpanelet er synligt deformeret efter transport eller vedligeholdelse, så det påvirker brug eller montering.

Nødvendigt værktøj og materialer

• Nyt bagpanel
• H2.0 unbrakonøgle
• Skruer der indgår i af- og påmonteringen (det anbefales at opbevare skruerne omhyggeligt, så du ikke mister dem).
• Gul-markerede skruer: BT3-6
• Rød-markerede skruer: ST3-4.5
• Grøn-markerede skruer: M3-4.5

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Videoguide

Fjern det gamle bagpanel

Trin 1. Fjern det eksterne udsugningsventilatorsæt

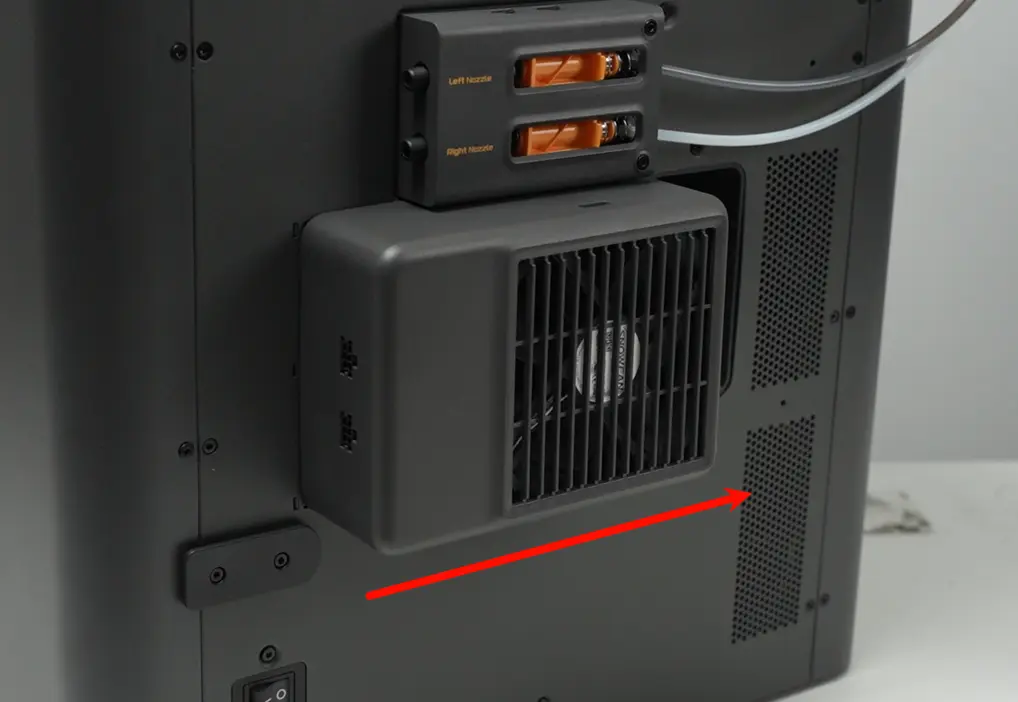

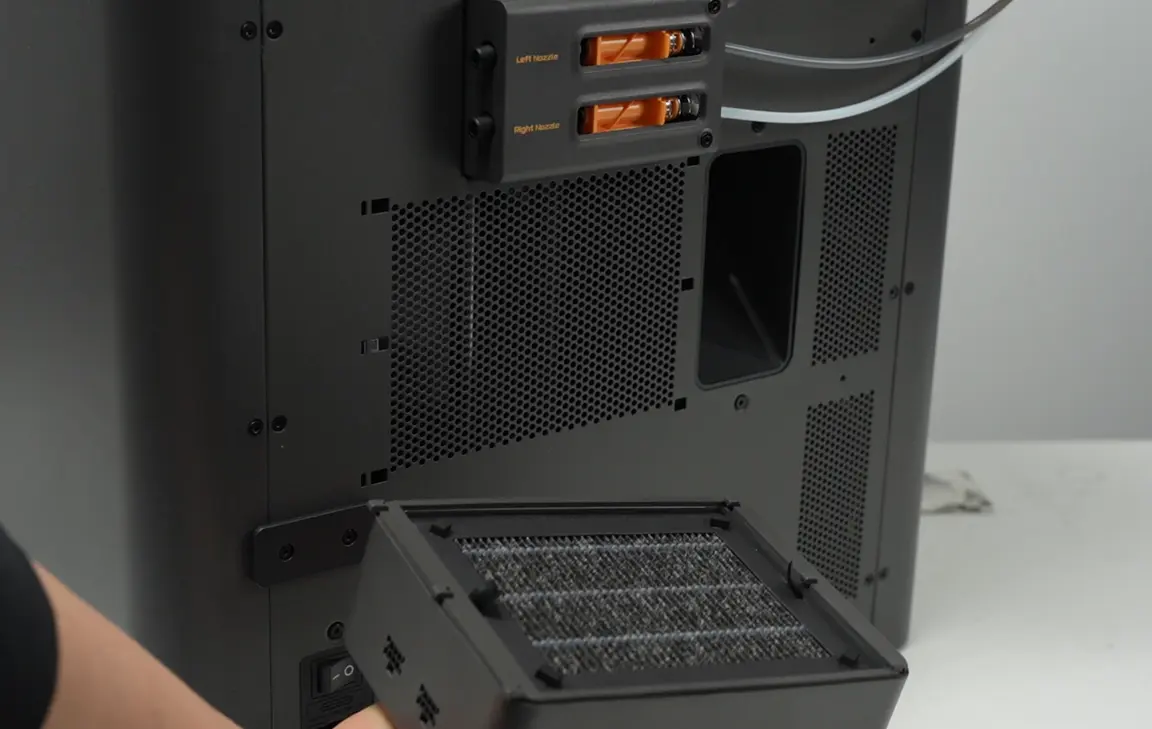

Frakobl 4-bens kablet fra det eksterne udsugningsventilatorsæt, skub derefter ventilatorsættet til højre for at frigøre låsetappen, og fjern udsugningsventilatoren.

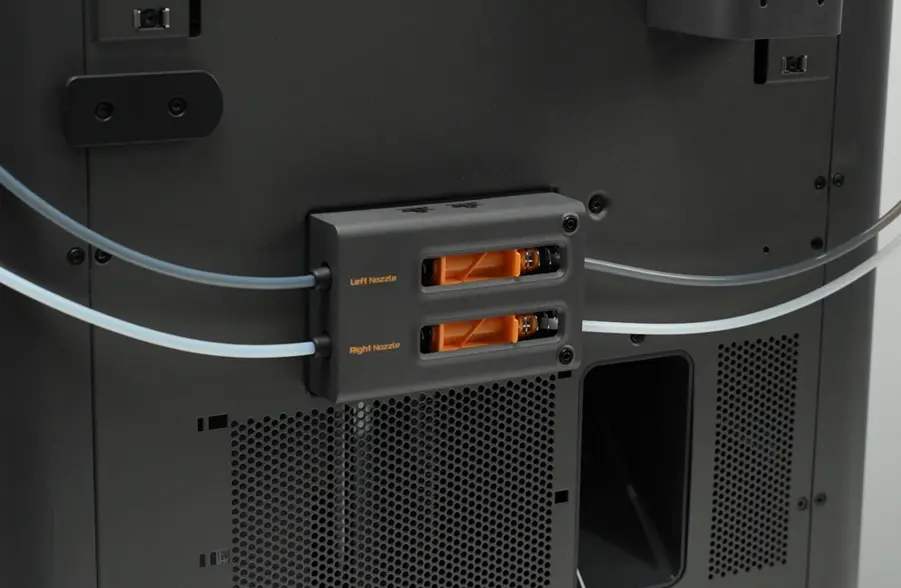

Trin 2. Fjern filamentbufferen

Følg Udskiftning af filamentbuffer til X2D for at fjerne filamentbufferen fra bagpanelet.

Trin 3. Fjern den ekstra ekstruder

Følg Udskiftning af ekstra ekstruder til X2D for at fjerne den ekstra ekstruder fra bagpanelet.

Trin 4. Fjern filamentrørsholderen

Skub filamentrørsholderen til højre for at frigøre låsetappen
.

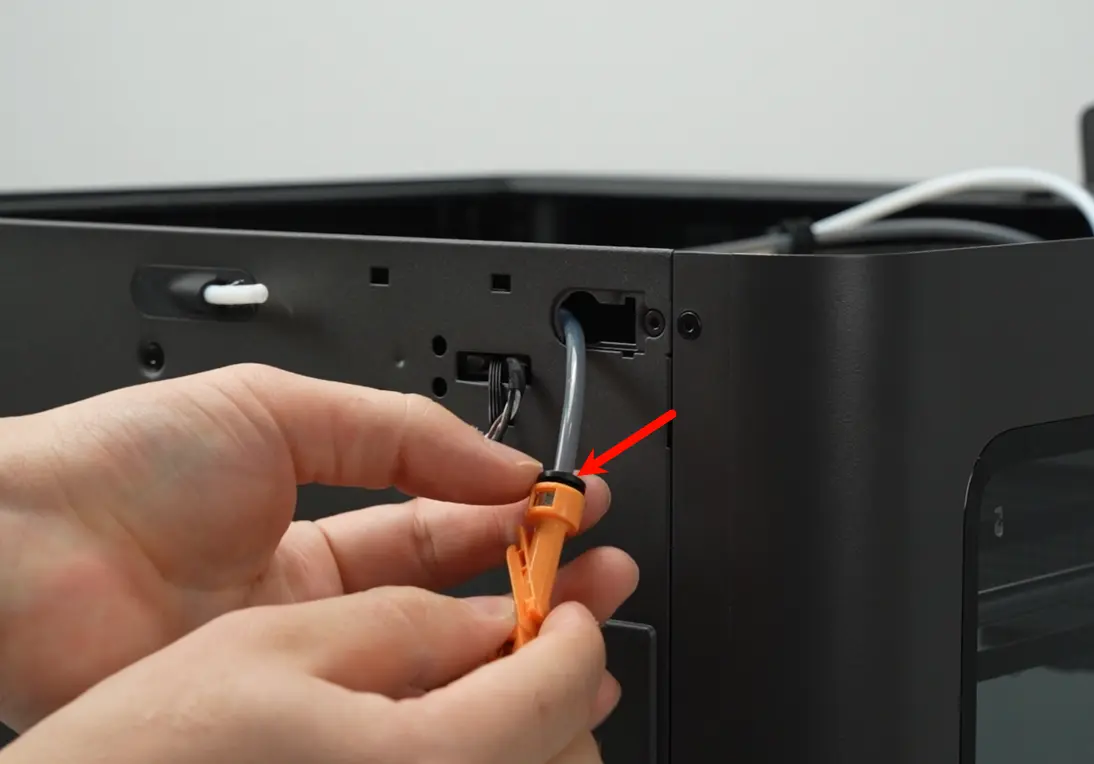

Træk filamentrørsholderen udad, og tryk derefter på lynkoblingen for at frigøre filamentrøret.

Trin 5. Fjern bagpanelet

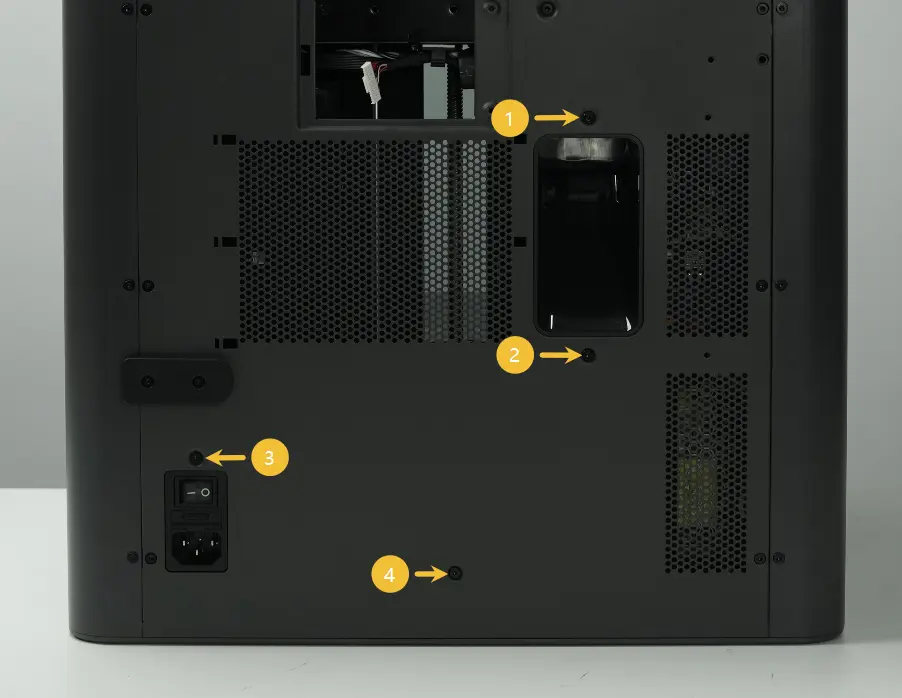

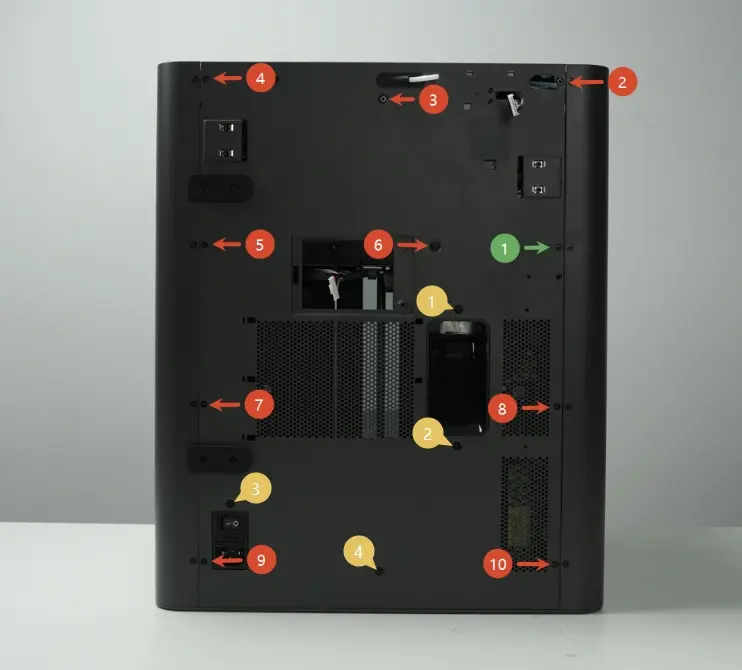

Fjern de 4 gul-markerede skruer.

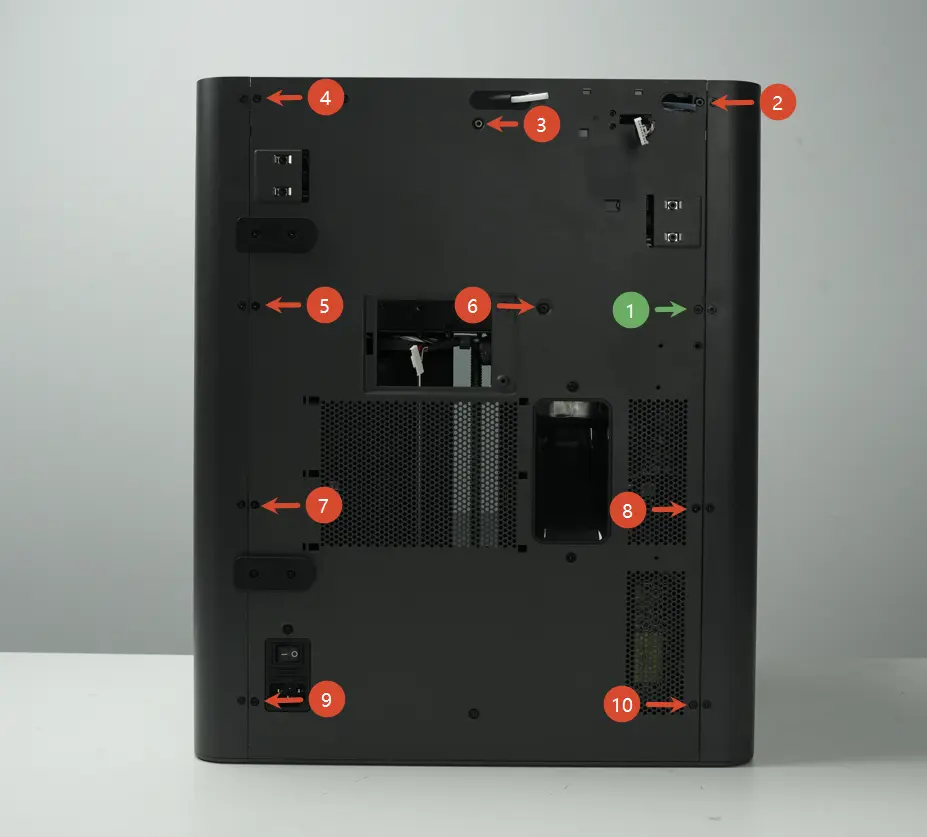

Som vist nedenfor fjernes den 1 grøn-markerede skrue, og derefter fjernes de 9 rød-markerede skruer.

Fjern skruerne, der holder bundpladen til spoleholderen, og fjern derefter bundpladen til spoleholderen.

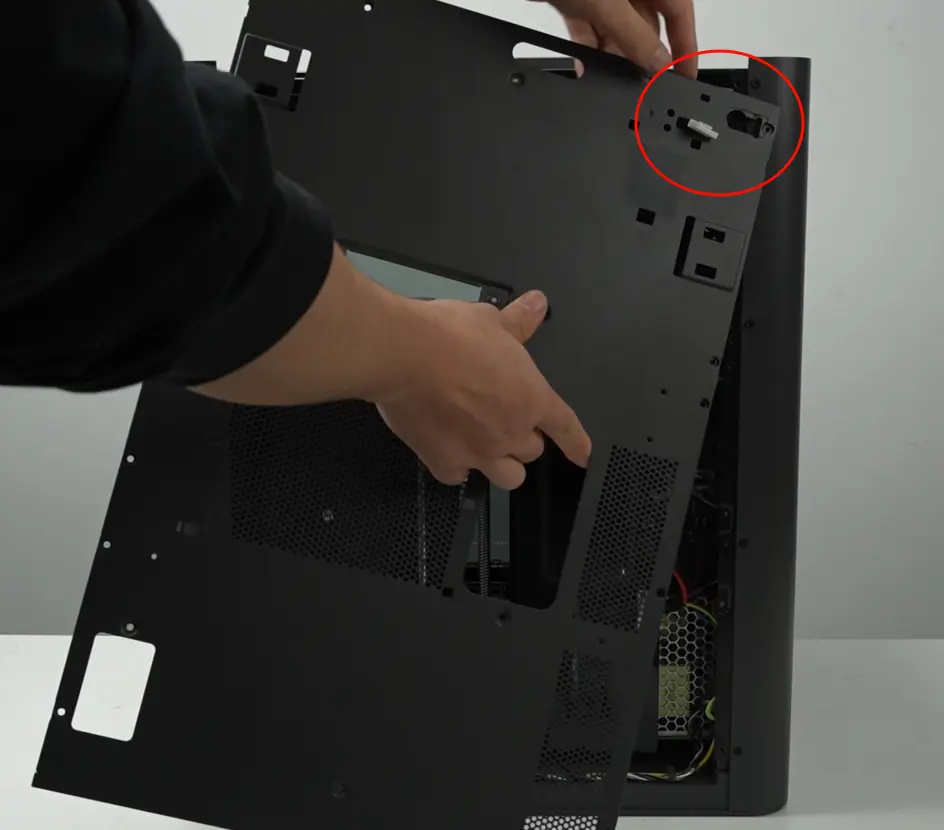

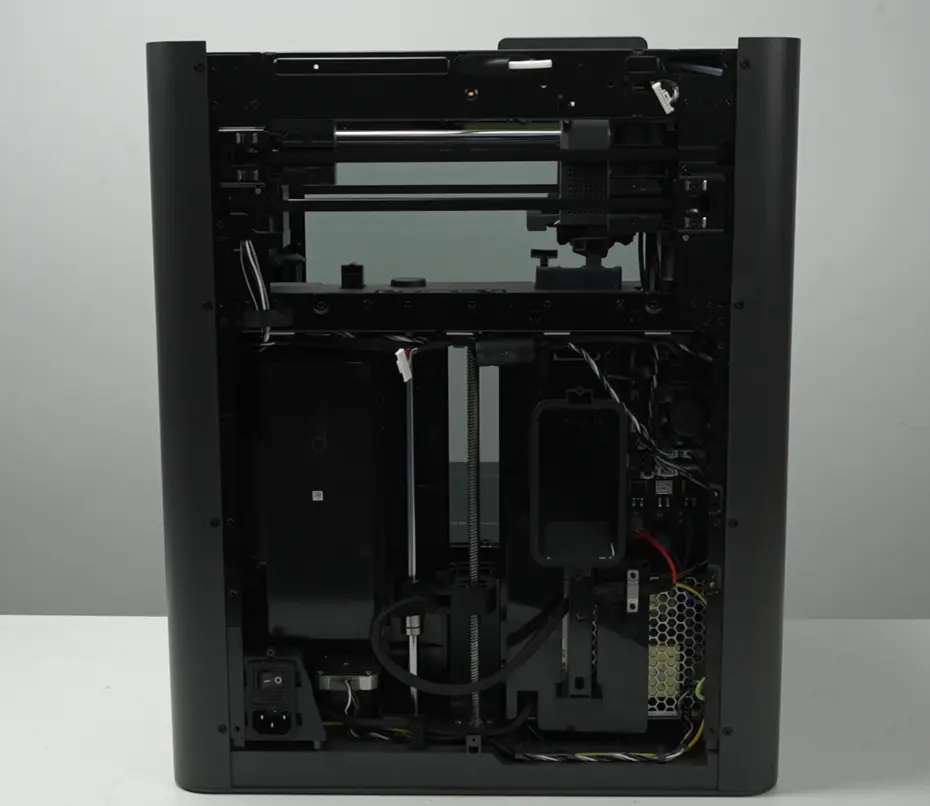

Undgå filamentrøret, og fjern bagpanelet.

Montér det nye bagpanel

Trin 1. Montér bagpanelet

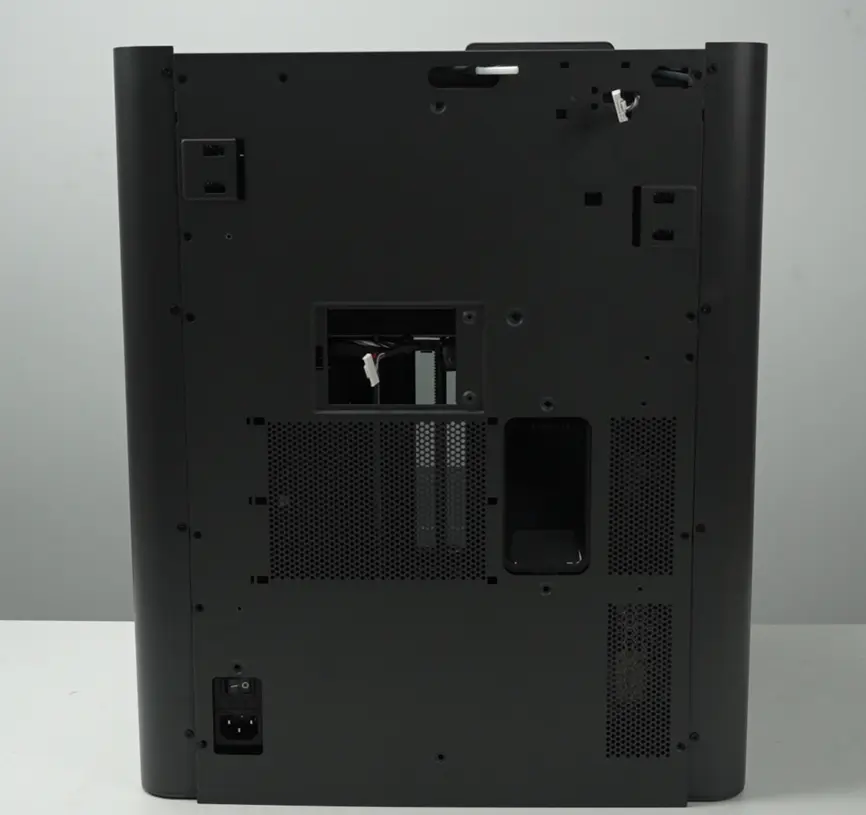

Før filamentrøret gennem filamentrørsholderens position, ret bagpanelets kanter og skruehuller ind, og montér det på bagsiden af printeren.

Find skruen ved den grøn-markerede position 1 og spænd den, og spænd derefter de 9 rød-markerede skruer.

Montér bundpladen til spoleholderen, og fastgør den med 2 skruer.

Sæt 4 skruer i rækkefølge i de 4 orange-markerede positioner.

Trin 2. Montér filamentrørsholderen

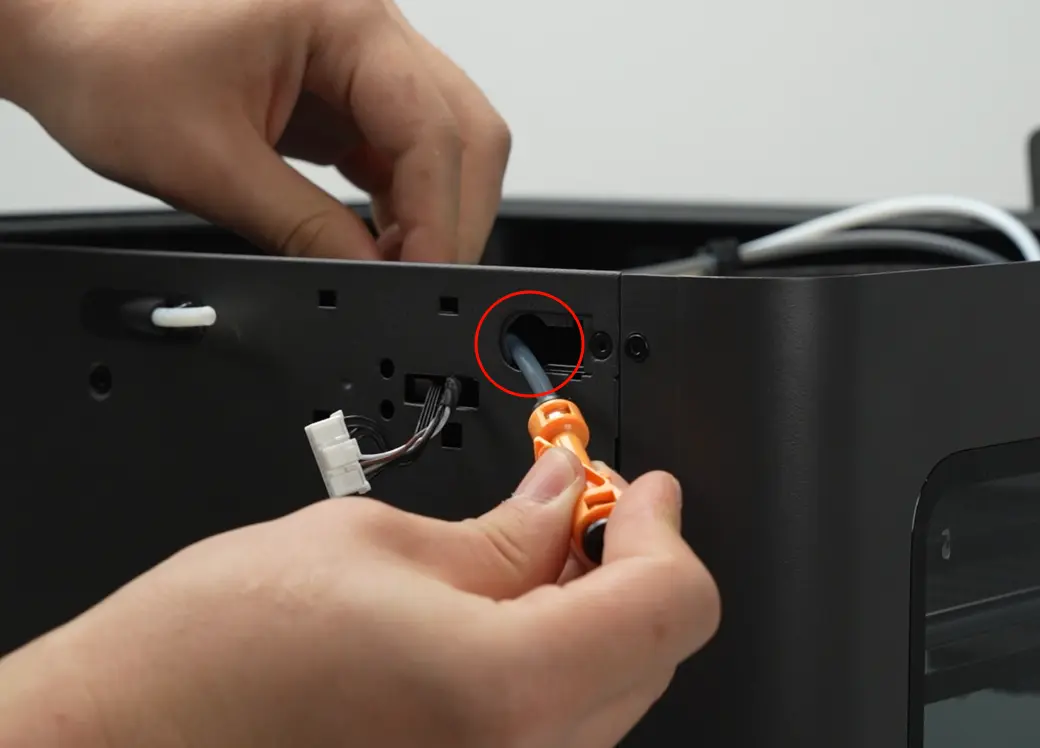

Forbind filamentrørsholderen med PTFE-filamentrøret, og før derefter filamentrørsholderen gennem hullet i bagpanelet.

Skub filamentrørsholderen til venstre, så låsetappen klikker på plads.

Trin 3. Montér den ekstra ekstruder

Følg Udskiftning af ekstra ekstruder til X2D for at montere den ekstra ekstruder på bagpanelet.

Trin 4. Montér filamentbufferen

Følg Udskiftning af filamentbuffer til X2D for at montere filamentbufferen på bagpanelet.

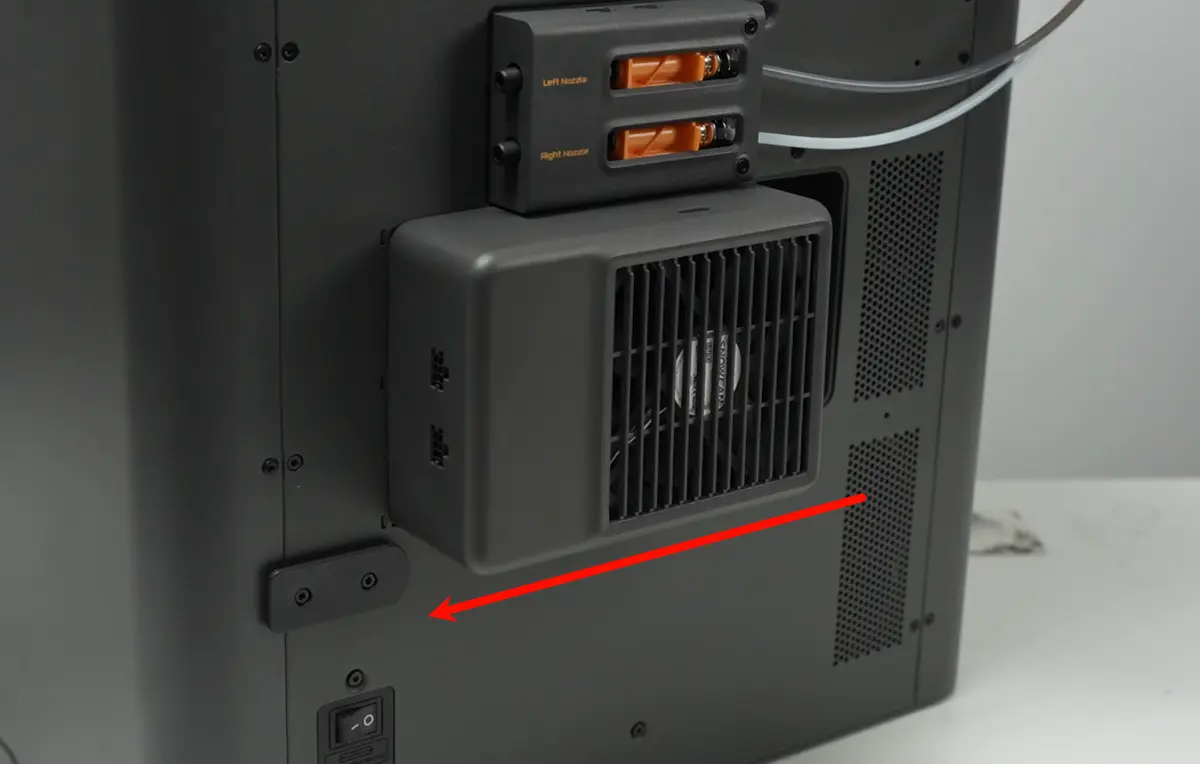

Trin 5. Montér det eksterne udsugningsventilatorsæt

Montér det eksterne udsugningsventilatorsæt på bagpanelet, og skub det derefter til venstre for at fastgøre låsetappen. Du kan ryste den eksterne udsugningsventilator med hånden for at tjekke, om den sidder rigtigt. Tilslut derefter 4-bens kablet igen.

Bekræft, at det lykkedes

✅ Tjek, at alle skruer er monteret uden at mangle eller stikke ud.
✅ Bagpanelet viser ingen tydelig deformation.
