Udskiftningsguide til AC-print på X2D

AC-print

🔎 Find X2D AC-printet i Bambu Lab-butikken.

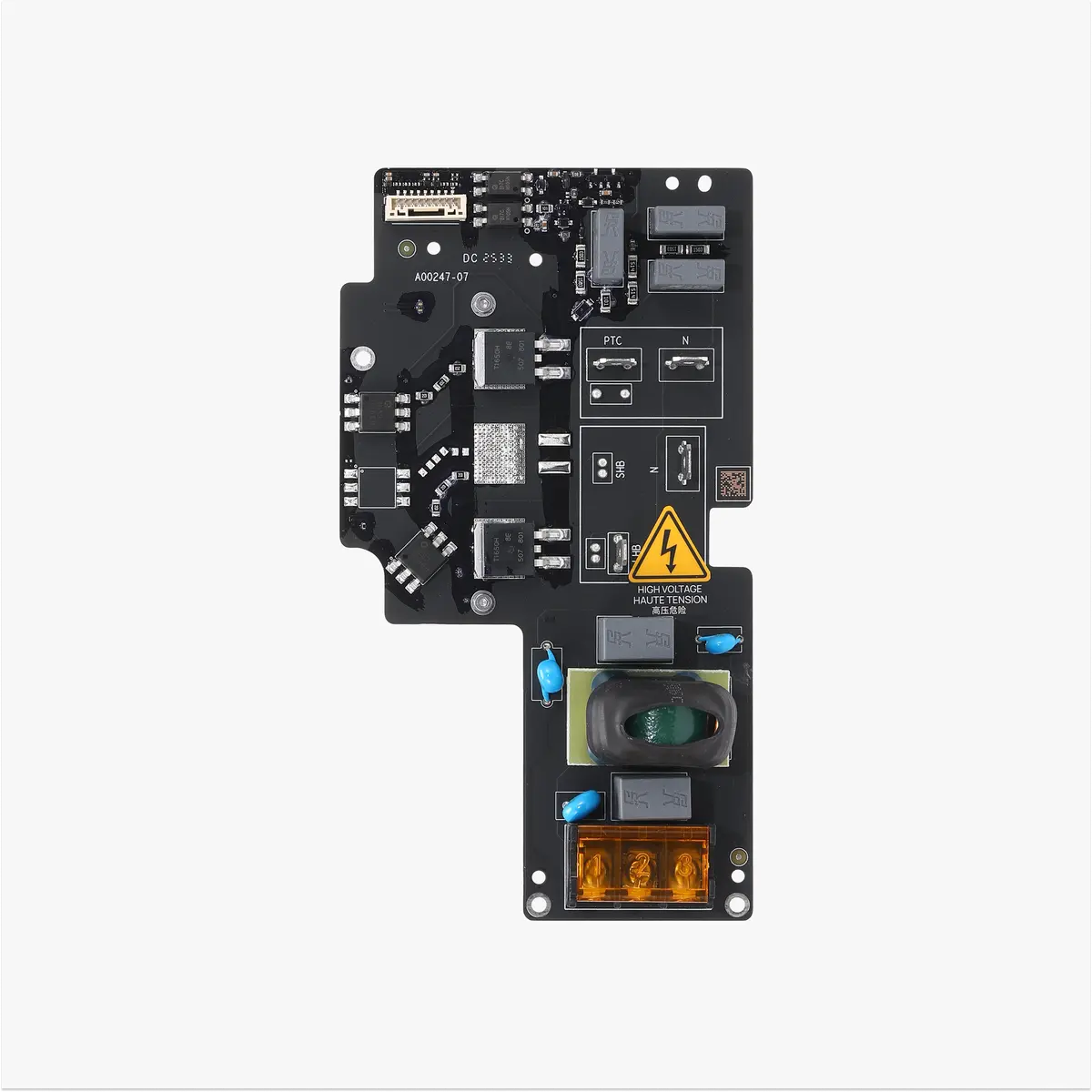

AC-printet er det kredsløbskort, der leverer vekselstrøm og styrer effekten til printerens varmebord.

AC-printet findes i adskilte høj- og lavspændingsversioner, som skal matche varmebordsenheden og kammervarmeren. Forkert parring er forbudt!

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal det udskiftes

AC-printet viser tydelige tegn på skade;
Bekræftet af Bambu Labs officielle tekniske support, at AC-printet skal udskiftes.

Nødvendigt værktøj og materialer

• Nyt AC-print
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle
• Pincet eller andet spidst værktøj

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til elektronikskader og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Hvis du har spørgsmål eller tvivl om denne guide, anbefaler vi, at du indsender en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmonter det gamle AC-print

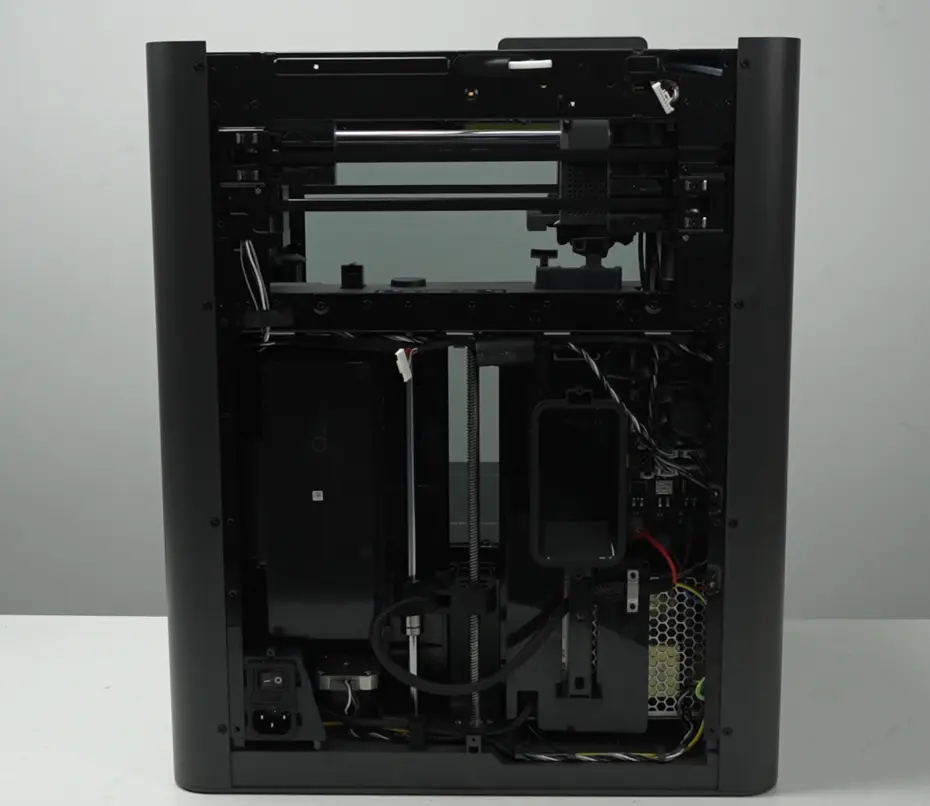

Trin 1. Afmonter bagpladen (inklusive filamentslangebeslag og filamentbuffer)

Du kan se Udskiftningsguide til bagplade på X2D for at afmontere bagpladen:

Trin 2. Afmonter rensesliden

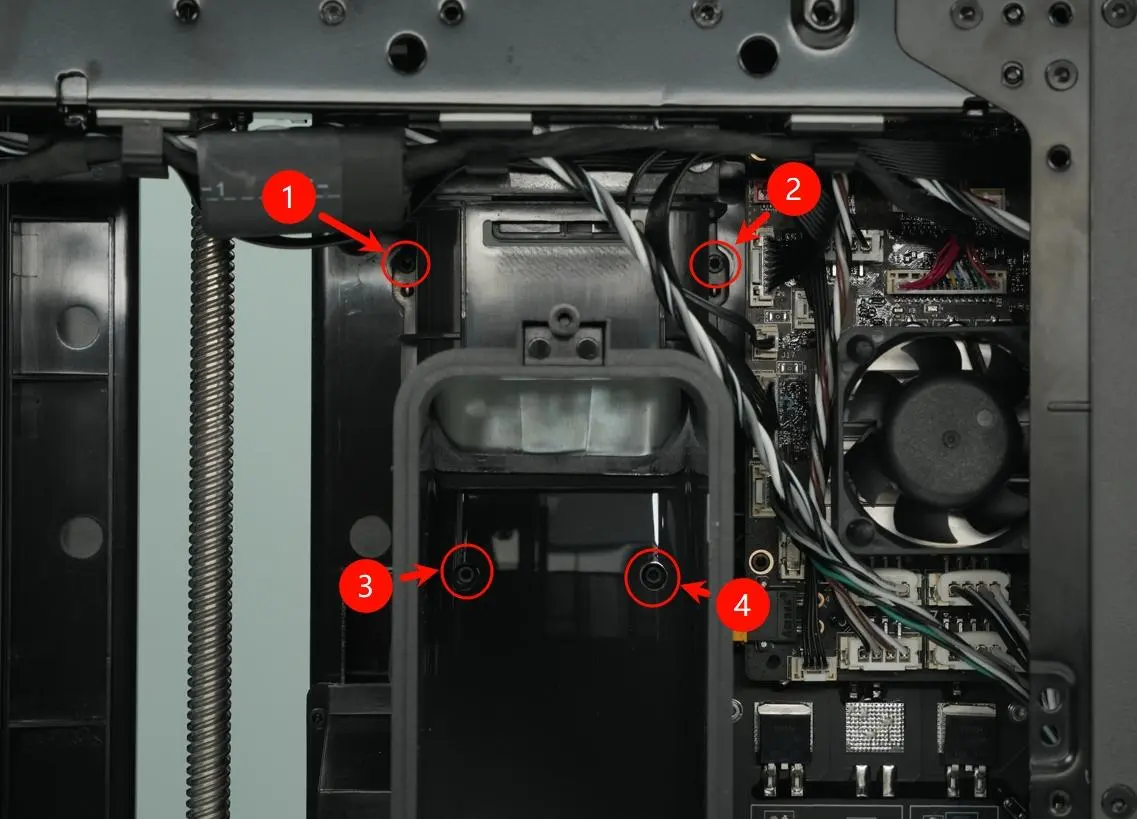

Brug en H1.5 unbrakonøgle til at fjerne de fire fastgørelsesskruer (BT2x5), og tag derefter rensesliden af.

Trin 3. Afmonter MC-printets blæser

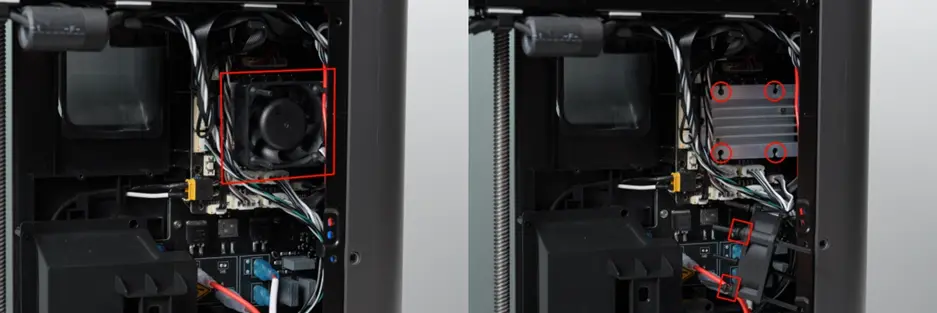

Tag MC-printets blæser ud af rillen på køleplade til MC-printet.

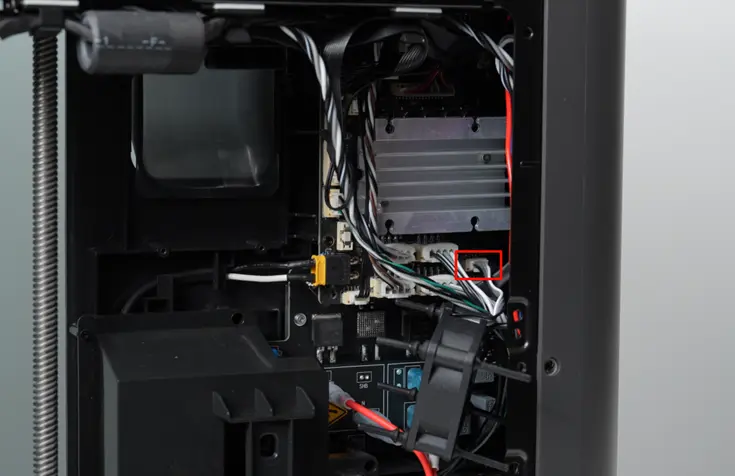

Frigør MC-printets blæserkabelstik og frakobl blæserkablet.

Trin 4. Afmonter strømforsyningens dæksel

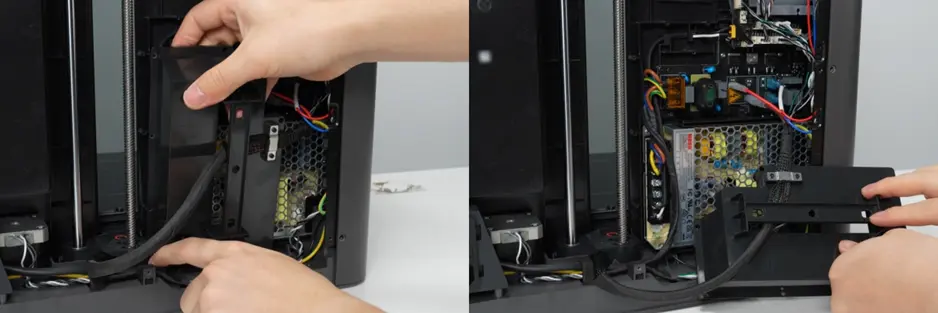

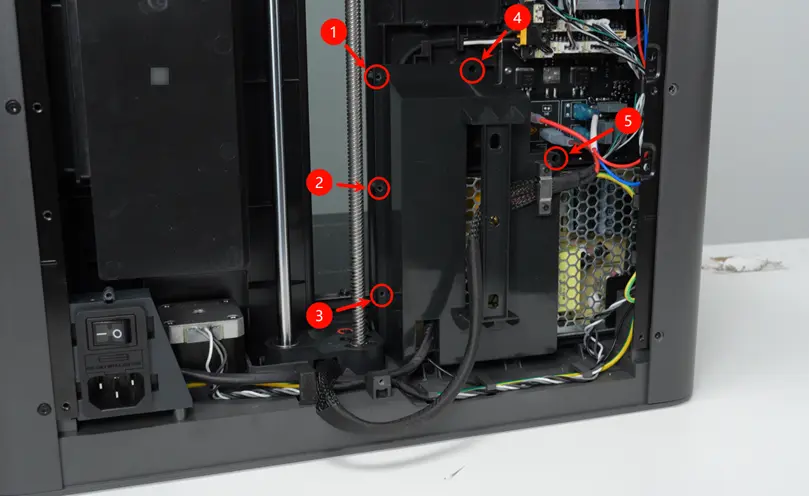

Brug en H1.5 unbrakonøgle til at fjerne fem skruer og tag strømforsyningens dæksel af,

Tag det derefter af.

Trin 5. Frakobl AC-printets kabler

Trin 5.1 Åbn AC-printets dæksel

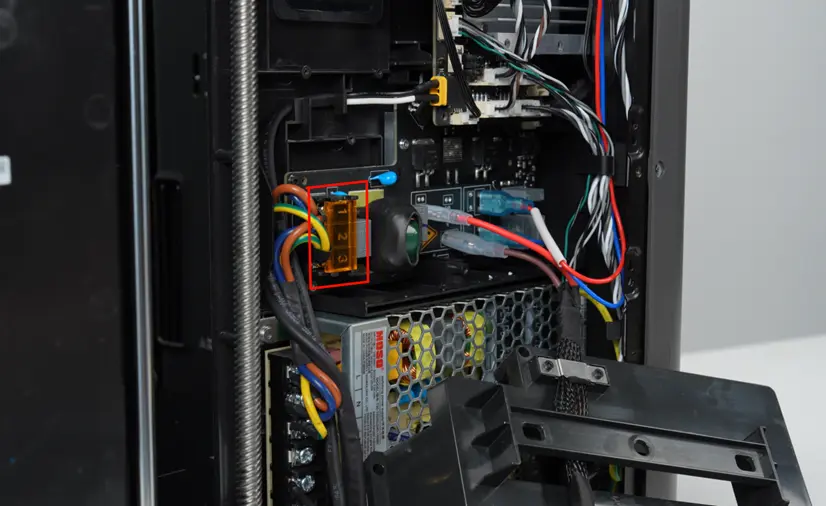

Brug en skruetrækker til at lirke strømkabeldækslet op,

Trin 5.2 Skru strømkablerne af

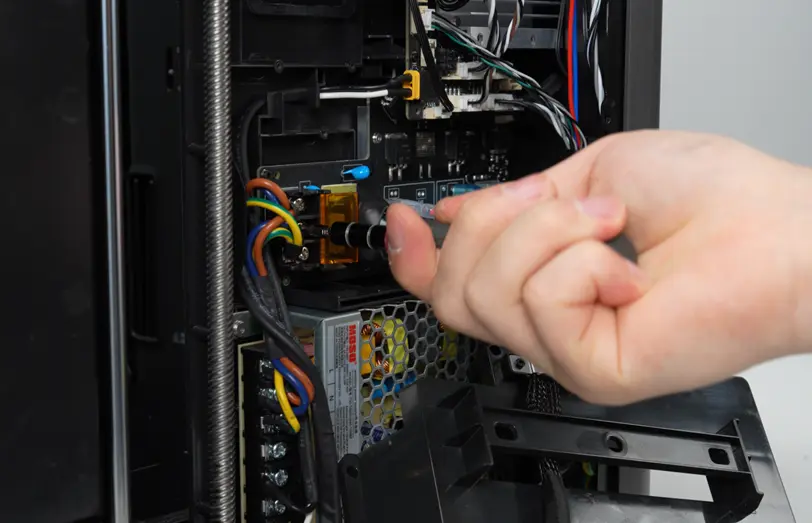

Brug en stjerneskruetrækker til at løsne strømkablernes fastgørelsesskruer og fjern de tre strømkabler.

Trin 5.3 Frakobl varmebordskablerne

Frakobl varmebordsenhedens strømkabel (brug et værktøj til hjælp, hvis stikket er svært at fjerne).

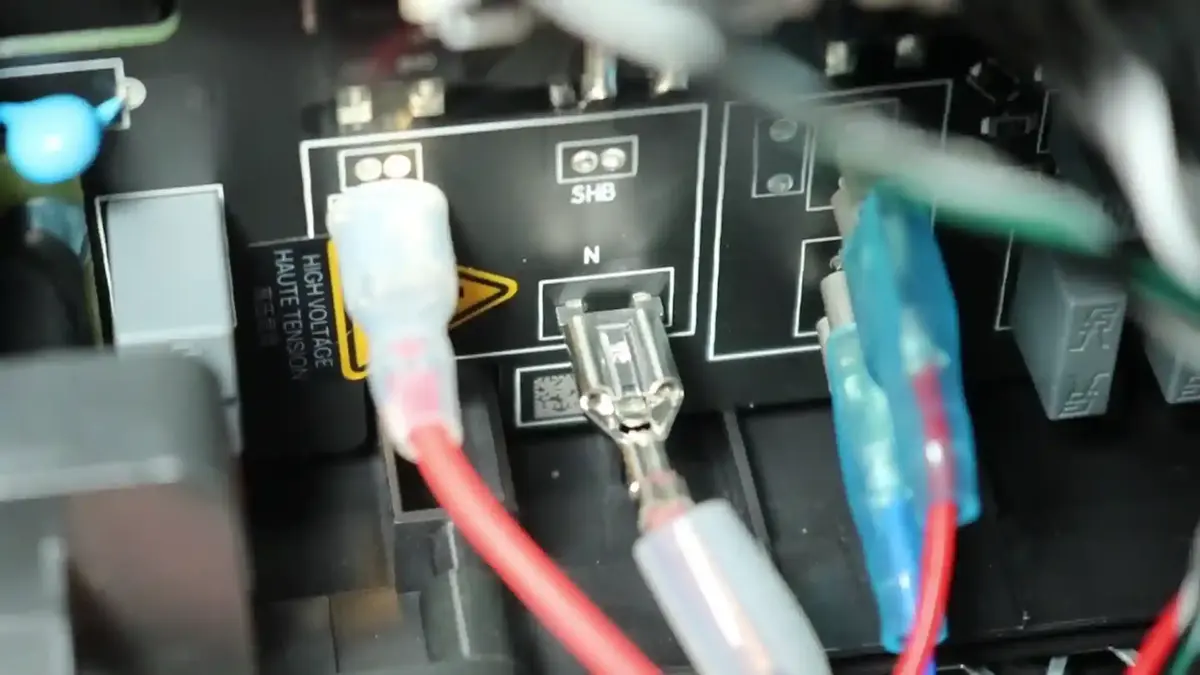

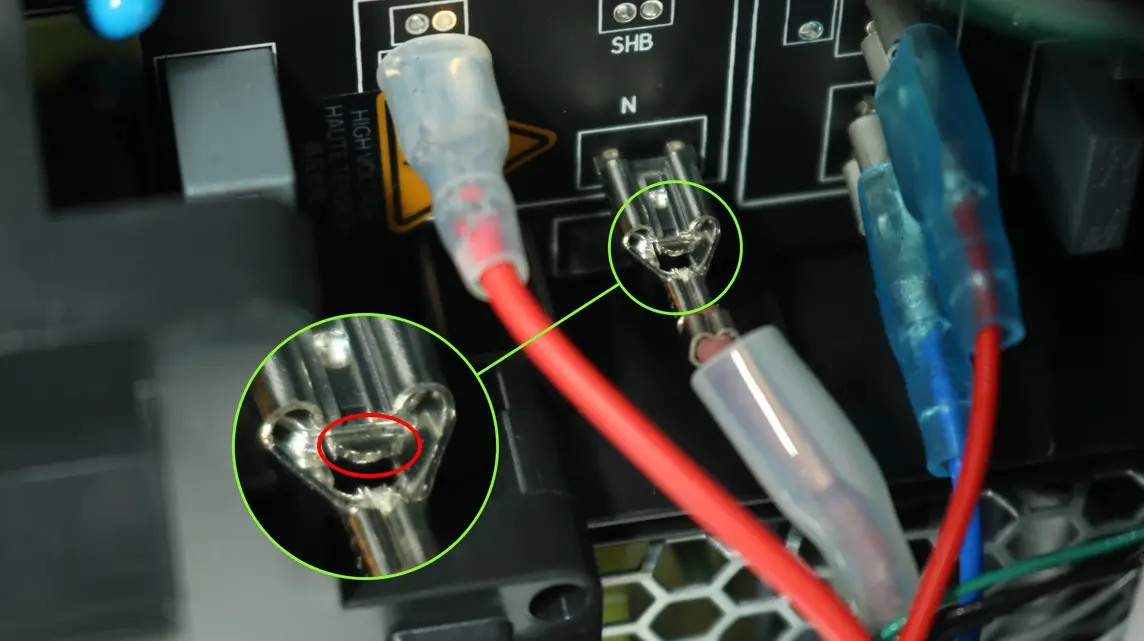

Når du har skubbet silikonemuffen ud, så brug en skruetrækker til at trykke mod låsen på stikket og træk det langsomt udad. Afmonteringsmetoden for denne type stik er den samme.

Trin 5.4 Frakobl kammervarmerens kabler

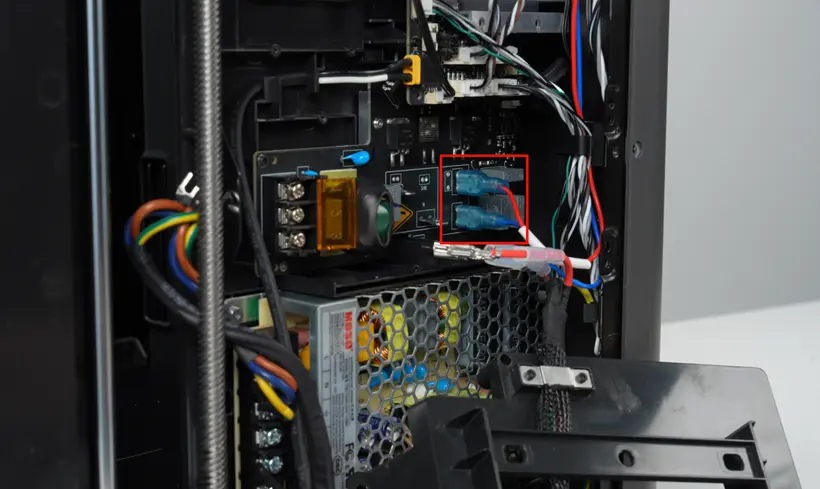

Frakobl kammervarmerens strømkabel.

Trin 6. Afmonter AC-printet

Trin 6.1 Fjern XT30-stikket

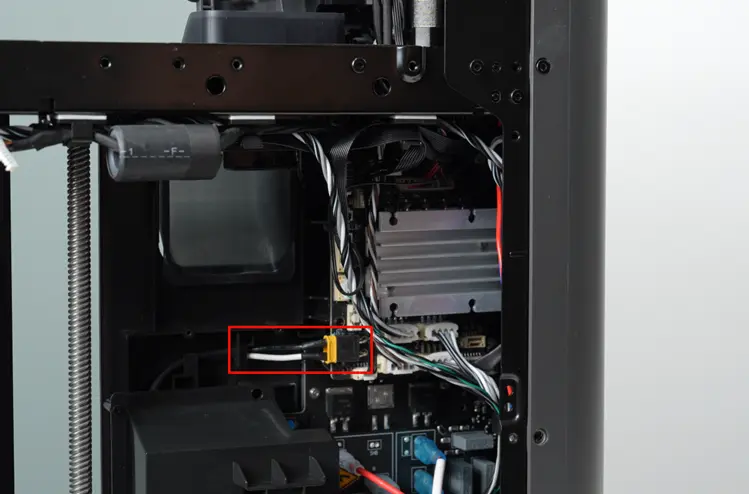

Frakobl XT30-stikket på MC-printet,

Trin 6.2 Skru MC-printet af

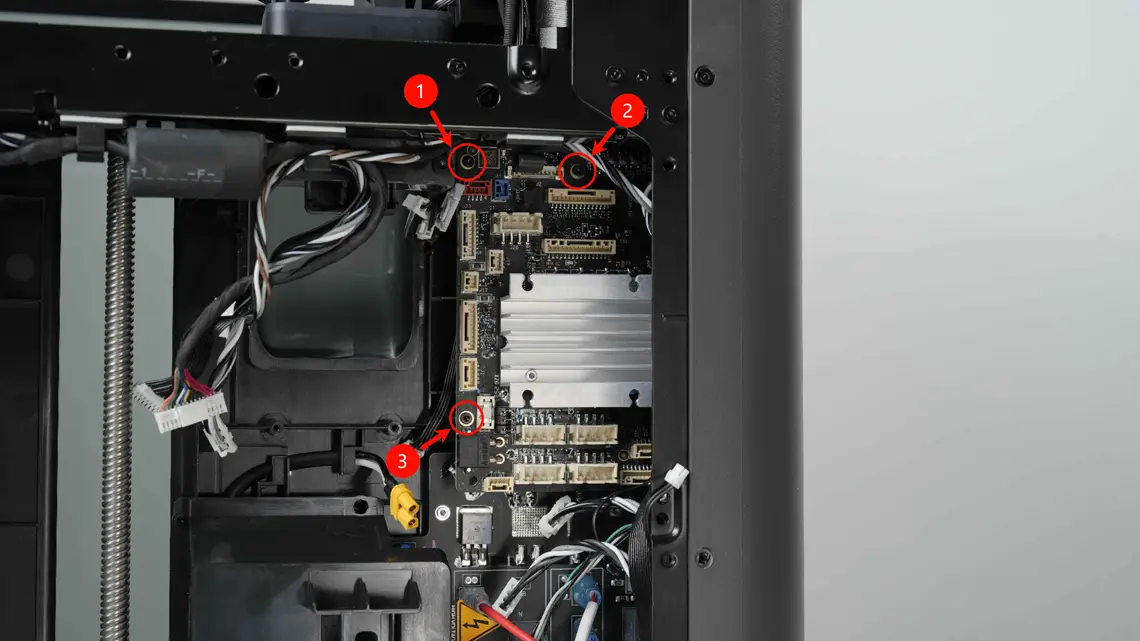

Fjern skruerne på MC-printet,

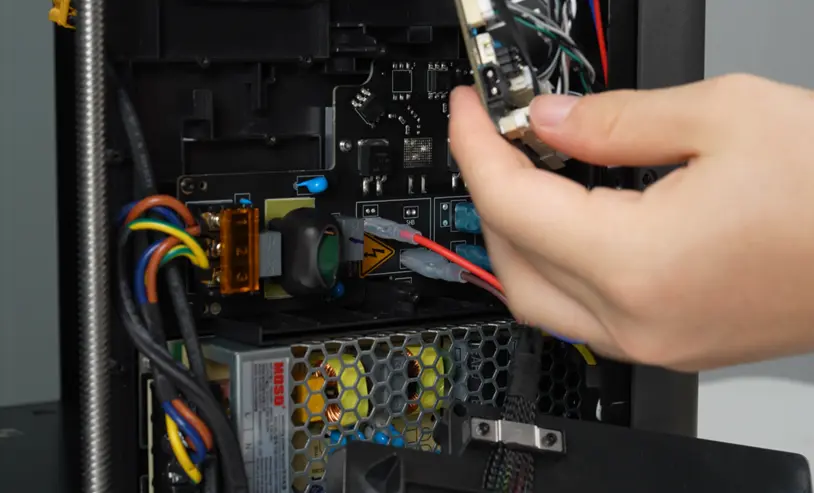

Gør MC-printet bevægeligt, så AC-printets skruer blotlægges

Trin 6.3 Skru AC-printet af

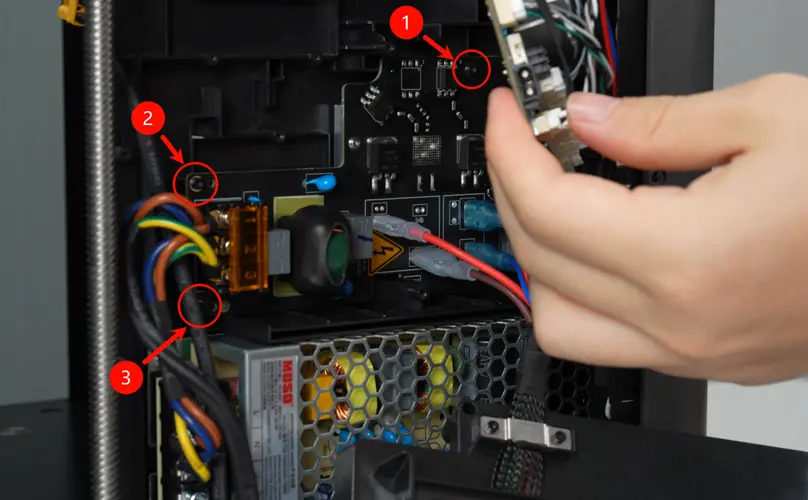

Brug en H1.5 unbrakonøgle til at fjerne AC-printets tre skruer og tag AC-printet af

Trin 6.4 Frakobl printene

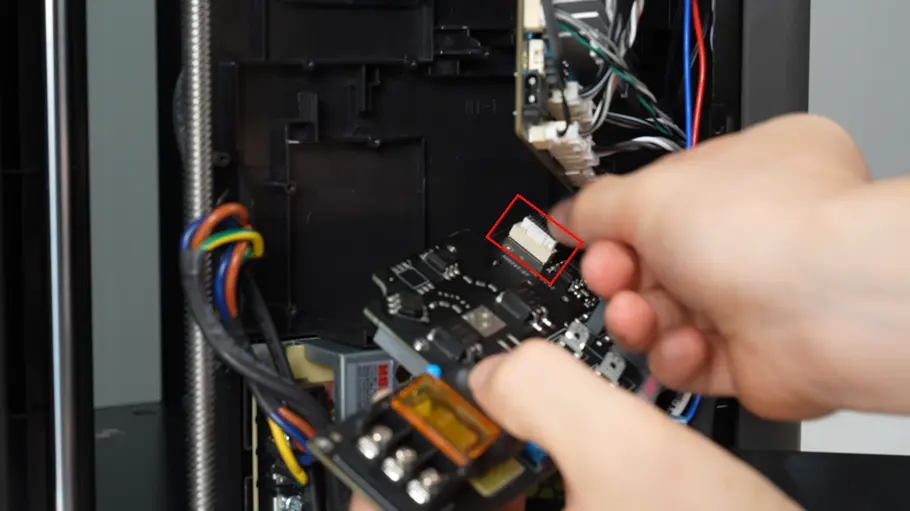

Tag AC-printet ud og frakobl MC-AC-forbindelseskablet.

Monter det nye AC-print

Trin 1. Monter AC-printet

Trin 1.1 Forbind printene

Sæt AC-printet på plads og forbind MC-AC-forbindelseskablet.

Trin 1.2 Skru AC-printet fast

Brug en H1.5 unbrakonøgle til at montere AC-printets tre skruer og spænd det fast.

Trin 1.3 Skru MC-printet fast og forbind XT30-stikket

Monter MC-printets skruer og forbind XT30-stikket på MC-printet.

Trin 2. Forbind kabler på AC-printet (højspændingsversion)

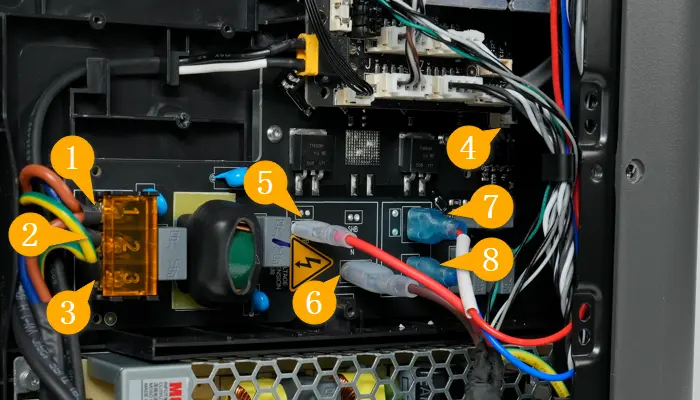

Beskrivelse af AC-printets stik som følger

Trin 2.1 Forbind kammervarmeren

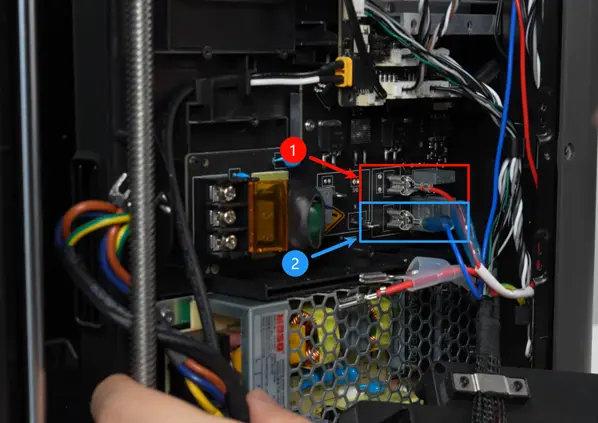

Monter kammervarmerens strømkabler med den røde ledning øverst og den blå ledning nederst,

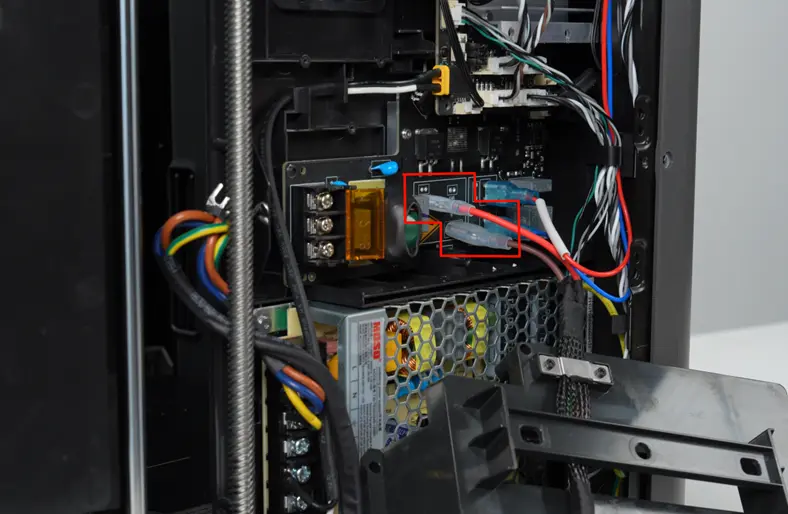

Trin 2.2 Forbind varmebordskablerne

Monter kammervarmerens strømkabler med den røde ledning øverst og den blå ledning nederst.

Trin 2.3 Forbind hovedstrømkablerne

Forbind de tre strømkabler (brun, blå, gul) til AC-printet og dæk med det orange dæksel.

Rækkefølge fra top til bund:

• Brun
• Blå
• Gul

Trin 3. Forbind kabler på AC-printet (lavspændingsversion)

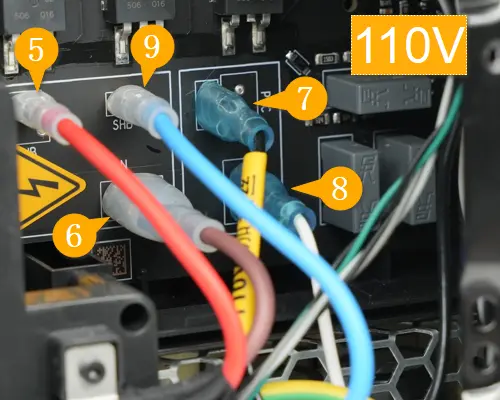

Beskrivelse af AC-printets stik som følger

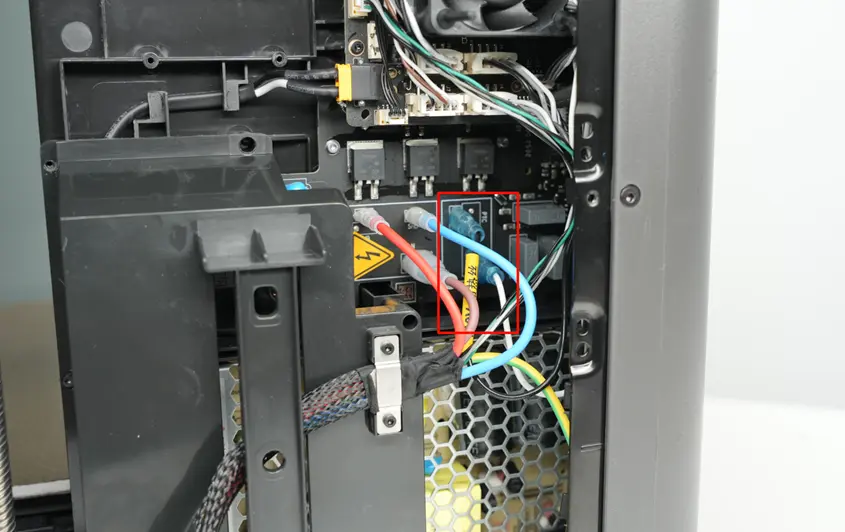

Trin 3.1 Forbind kammervarmerens kabler

Monter kammervarmerens strømkabler med den sorte ledning øverst og den hvide ledning nederst.

Trin 3.2 Forbind varmebordskablerne

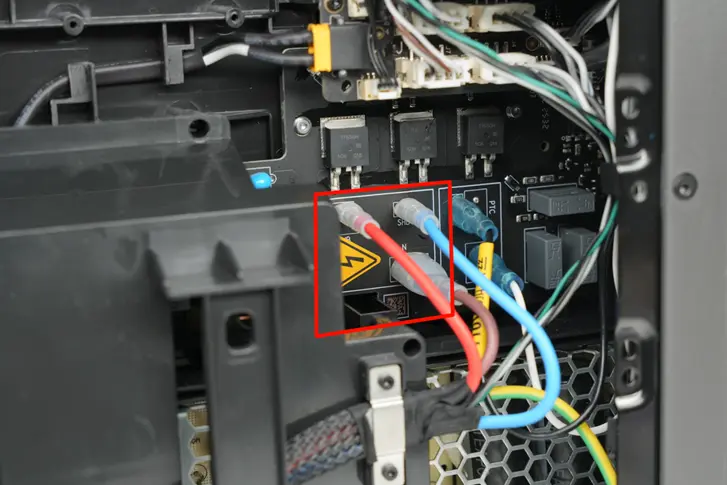

Monter varmebordsenhedens strømkabler med den røde ledning til venstre, den blå ledning til højre og den brune ledning nederst.

Trin 3.3 Forbind hovedstrømkablerne

Forbind de tre strømkabler (brun, blå, gul) til AC-printet og dæk med det orange dæksel.

Rækkefølge fra top til bund:

• Brun
• Blå
• Gul

Trin 4. Monter strømforsyningens dæksel

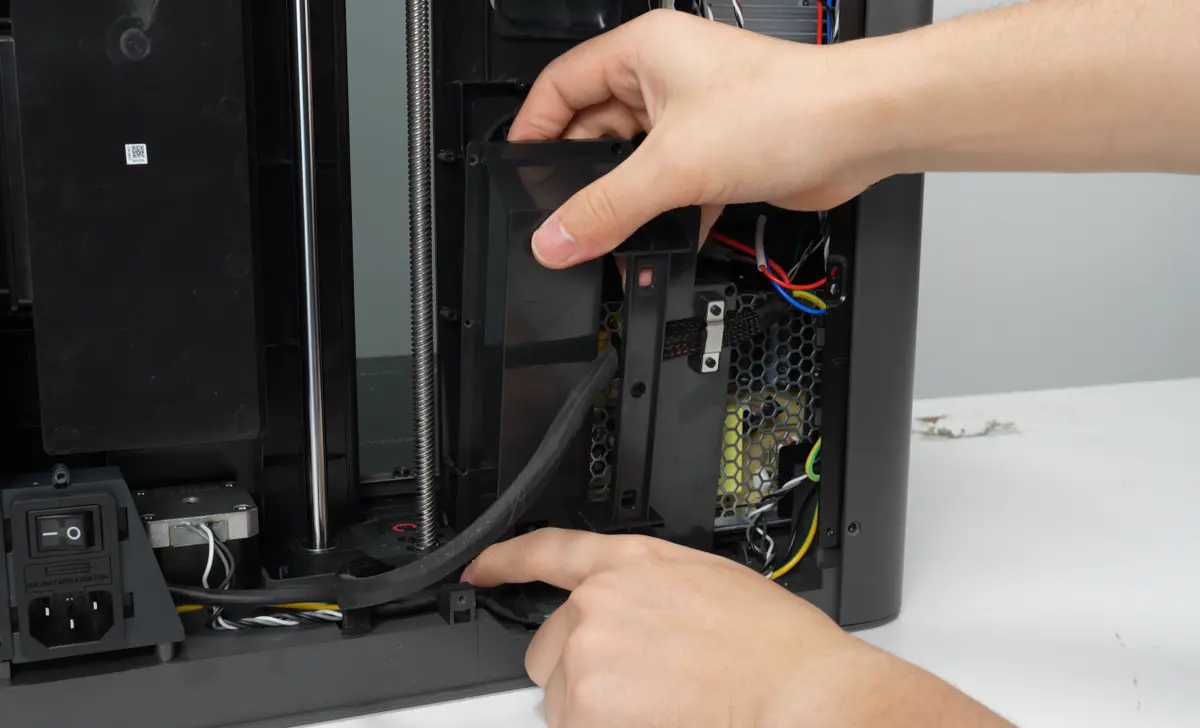

Monter strømforsyningens dæksel og brug en H1.5 unbrakonøgle til at spænde det fast med fem skruer.

Trin 5. Monter MC-printets blæser

Forbind blæserkablet.

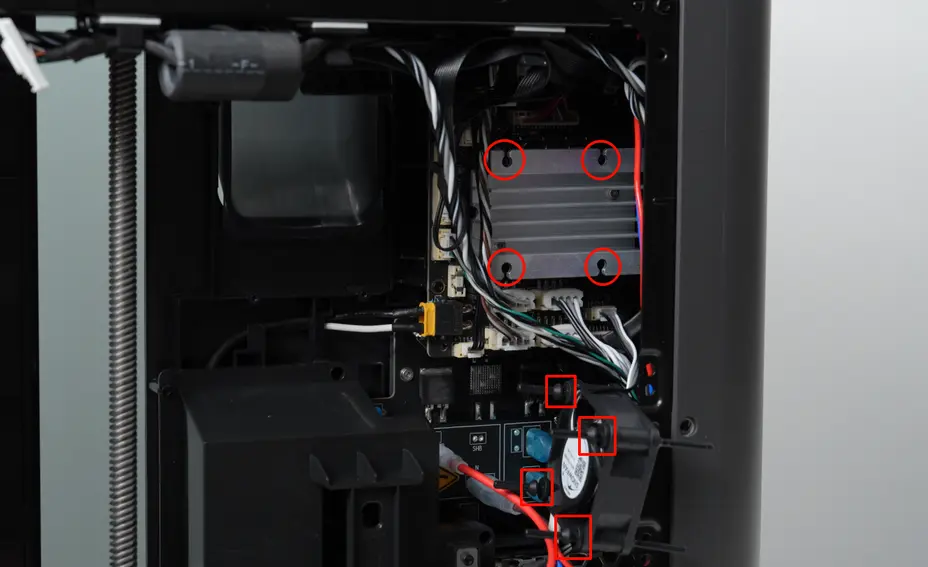

Sæt de bløde gummipinde fast på kølepladen i denne rækkefølge: øverst til højre, nederst til højre, nederst til venstre, øverst til venstre

Trin 6. Monter rensesliden

Brug en H1.5 unbrakonøgle til at montere de fire fastgørelsesskruer (BT2x5) og fastgøre rensesliden.

Trin 7. Monter bagpladen (inklusive filamentslangebeslag og filamentbuffer)

Du kan se Udskiftningsguide til bagplade på X2D for at montere bagpladen.

Kontrol af korrekt funktion

✅ Tilslut strømmen, tænd for printeren, og udfør derefter enhedskalibrering. Hvis kalibreringen lykkes, er udskiftningen vellykket.

Hvis du støder på problemer, så gennemgå dine trin igen for at kontrollere kabelforbindelserne, og tjek så igen. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
