Udskiftning af USB-C-kabel til X2D

Bambu USB-C-kabel

🔎 Find X2D USB-C-kabel i Bambu Lab-butikken.

Bambu USB-C-kablet forbinder printerens AP-print og TH-print og muliggør styring og datakommunikation med toolheadet.

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal det udskiftes

• USB-C-kablet er beskadiget;
• Teknisk analyse fra Bambu Labs supportteam fastslår, at Bambu USB-C-kablet skal udskiftes.

Nødvendigt værktøj og materialer

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle
• Nyt Bambu USB-C-kabel

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du udfører opgaver med printeren tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne vejledning, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern det gamle Bambu USB-C-kabel

Trin 1. Fjern AP-printets dæksel

Trin 1.1 Fjern hjælpeekstruderen

Løft hjælpeekstruderen opad for at blotlægge skruerne, der fastgør AP-printets dæksel.

Trin 1.2 Fjern AP-printets dæksel

Brug en H1.5 unbrakonøgle til at fjerne de to skruer i AP-printets dæksel (BT2x8);

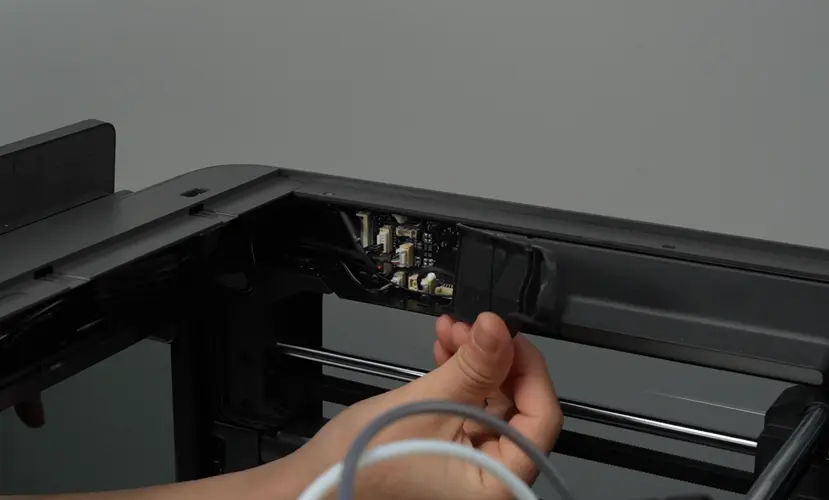

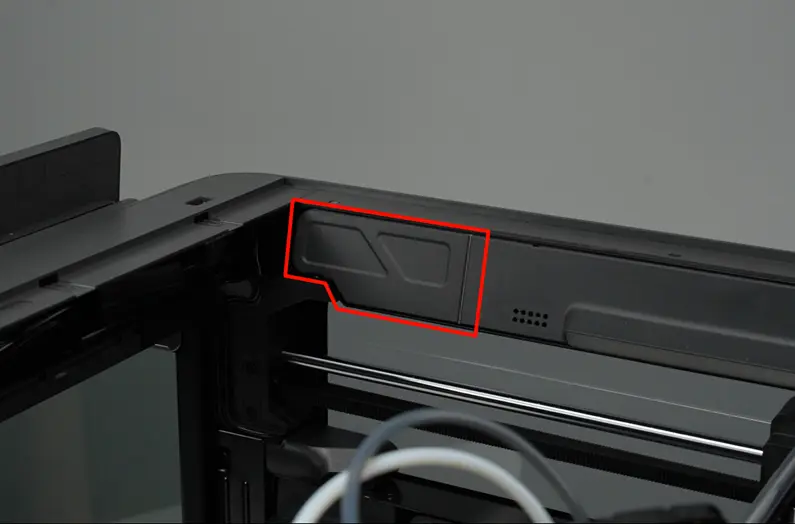

Åbn inspektionslugen i AP-printets dæksel,

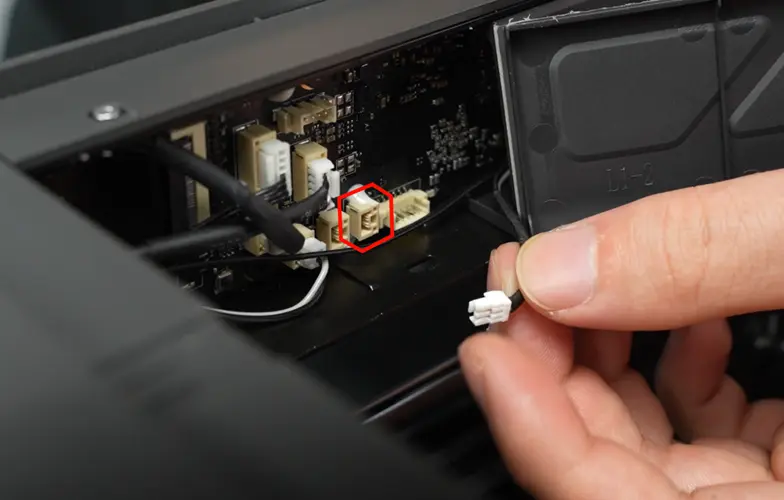

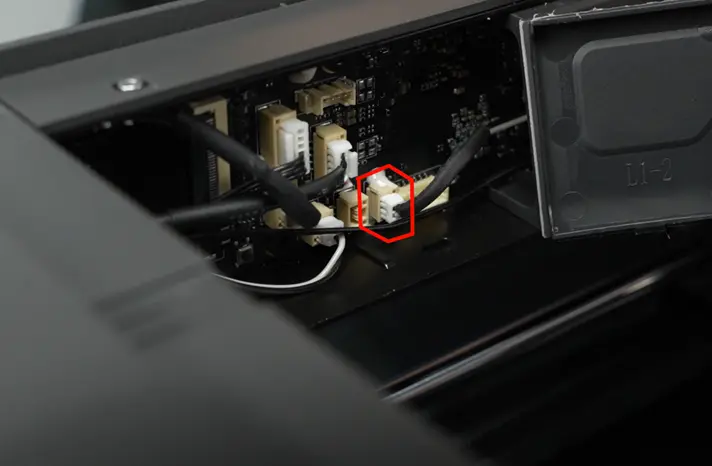

Frakobl det venstre LED-kabel fra AP-printet;

Skadesadvarsel: Lir ikke AP-printets dæksel op forfra, da det kan knække!

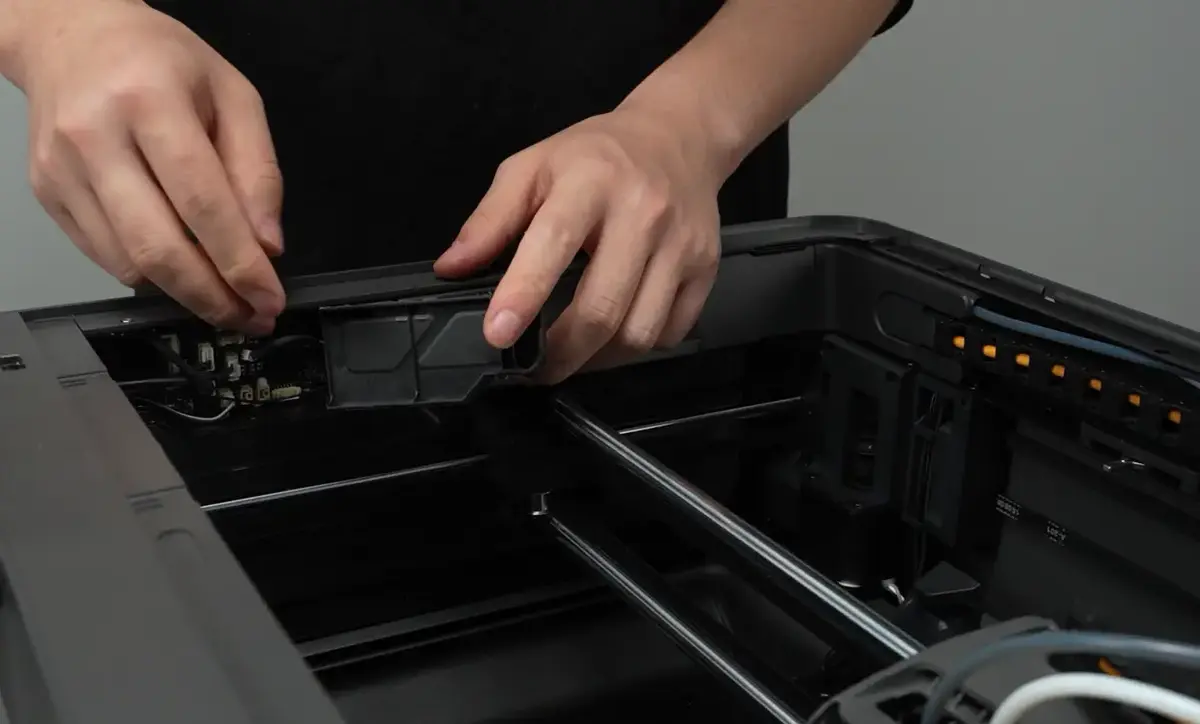

Hold den ende af AP-printets dæksel, der er fastgjort til kabelkæden, og træk dækslet udad mod højre side.
Mens du trækker det ud, så støt venstre side af AP-printet med venstre hånd.

Trin 2. Frakobl Bambu USB-C-kablet fra AP-printet

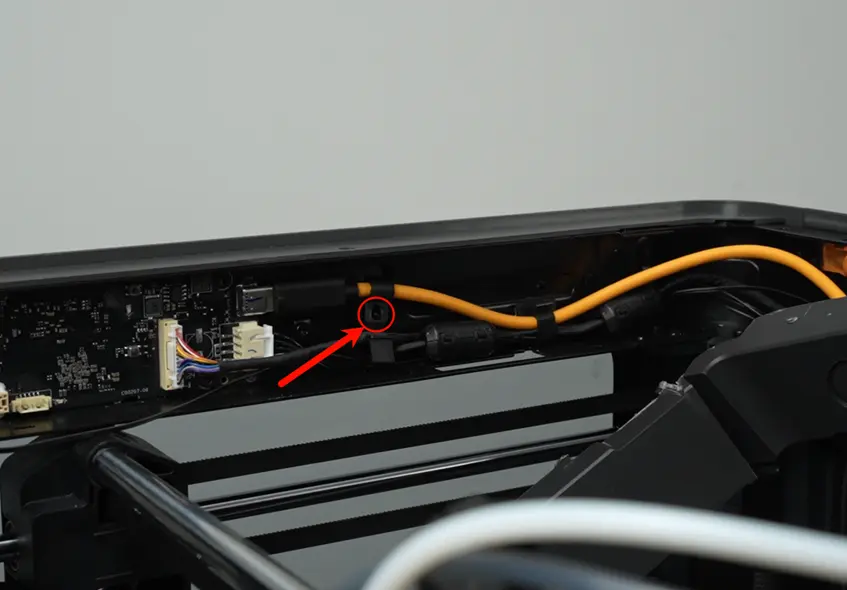

Fjern skruen, der fastgør Bambu USB-C-kablets clips,

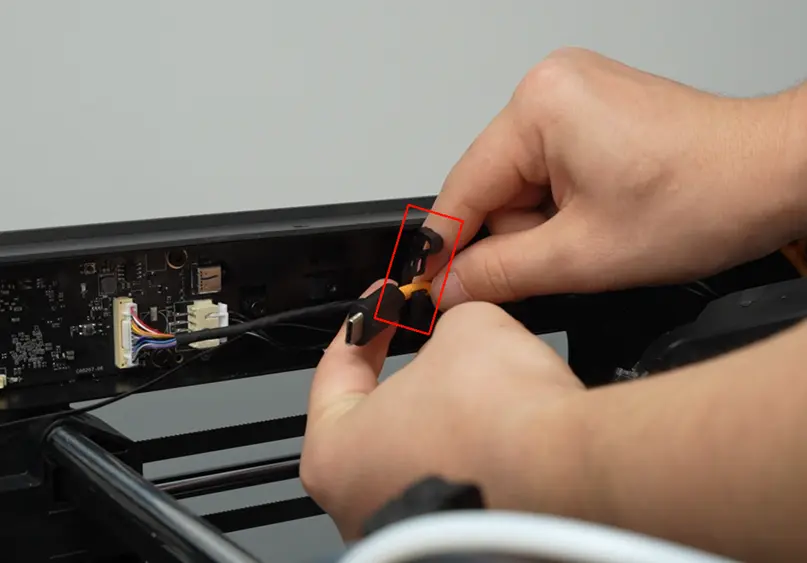

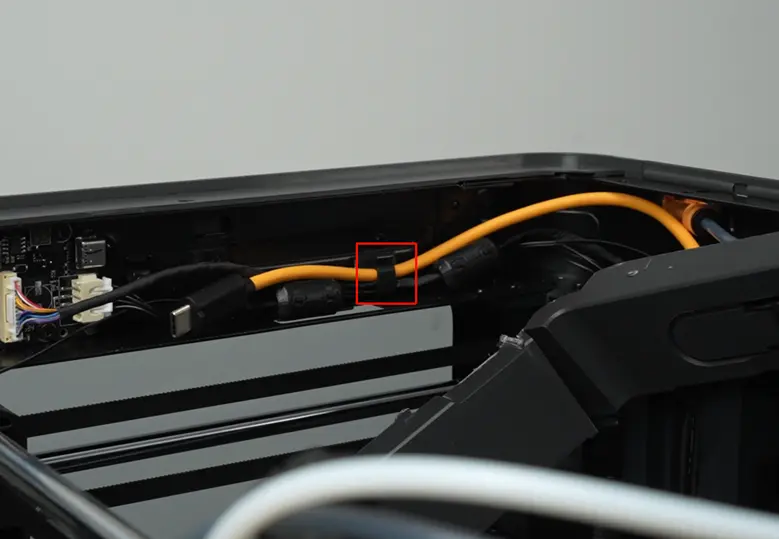

Frakobl Bambu USB-C-kablet fra AP-printet, tag det ud af clipsen (gem clipsen), og fjern derefter Bambu USB-C-kablet fra clipsen på printerens ramme.

Trin 3. Fjern PTFE-fødeslangen

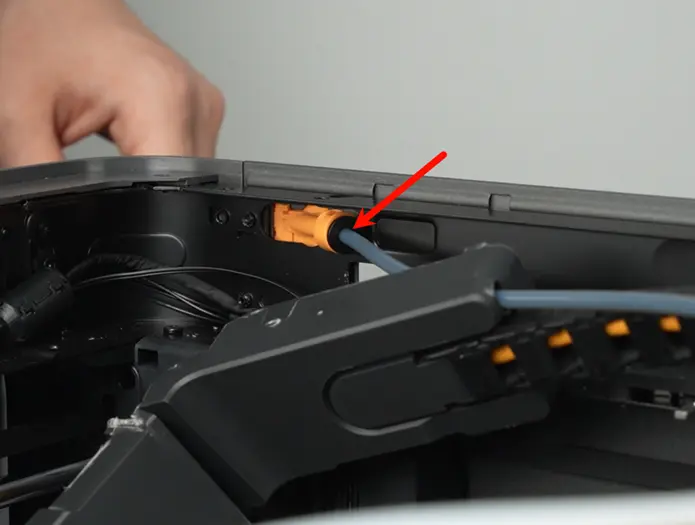

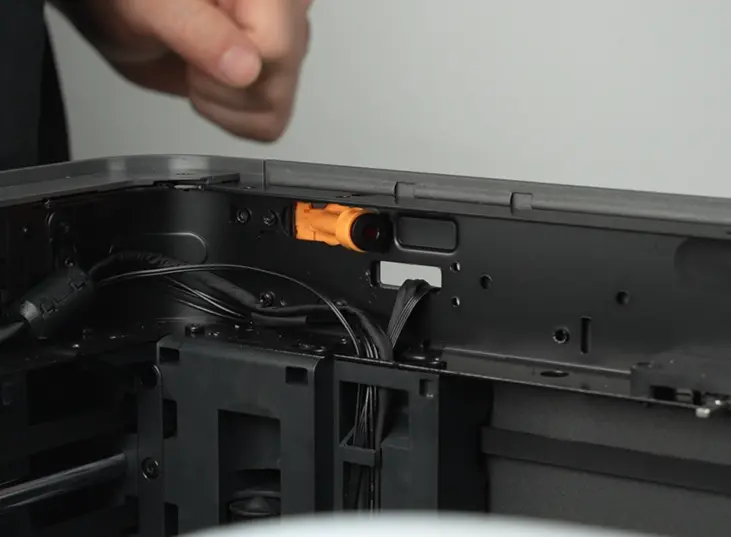

Tryk på lynkoblingen på slangeholderen for at frigøre PTFE-fødeslangen.

Trin 4. Løsn kabelkædens clips

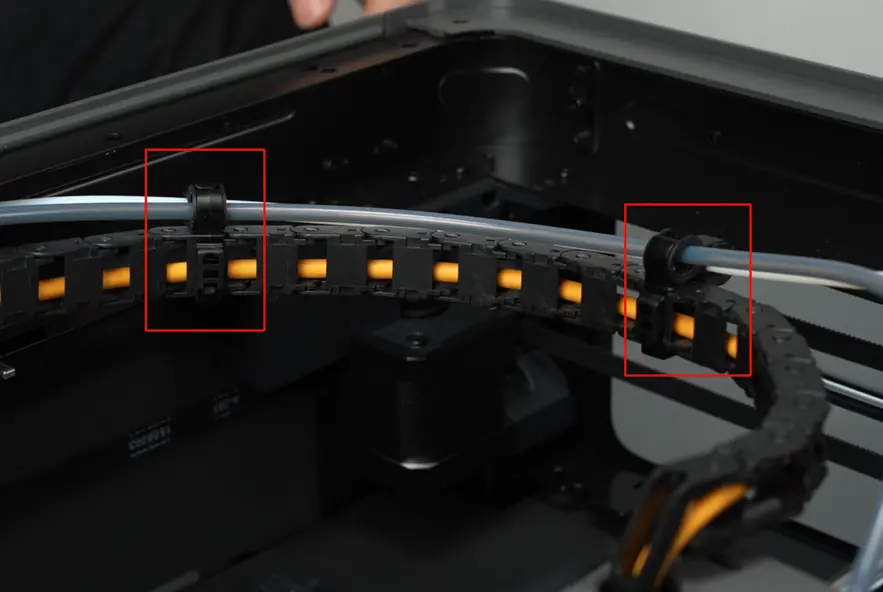

Løsn clipsene på kabelkæden, og fjern derefter begge clips fra kabelkæden.

Trin 5. Fjern toolheadets bagdæksel og TH-printet

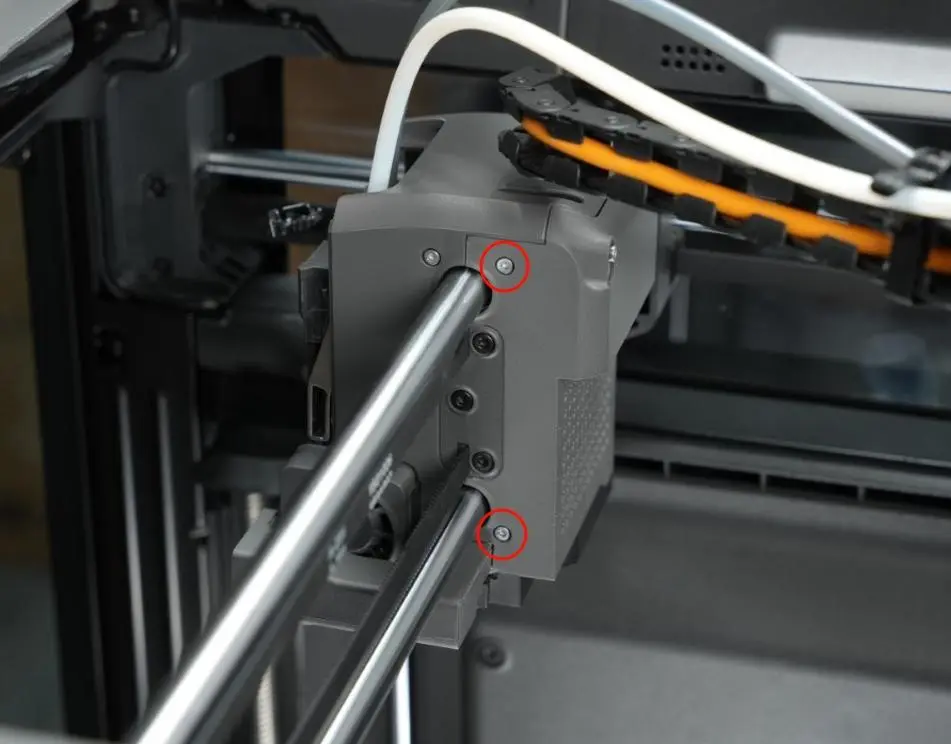

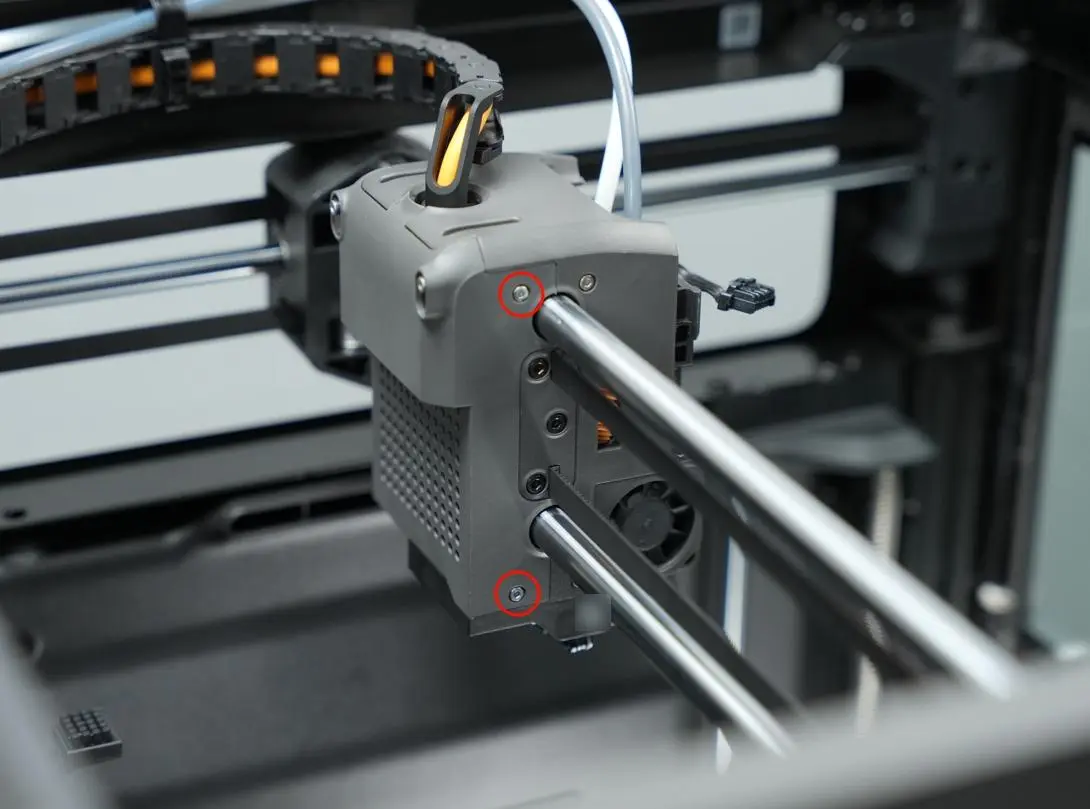

Fjern skruerne på begge sider af toolheadets bagdæksel.

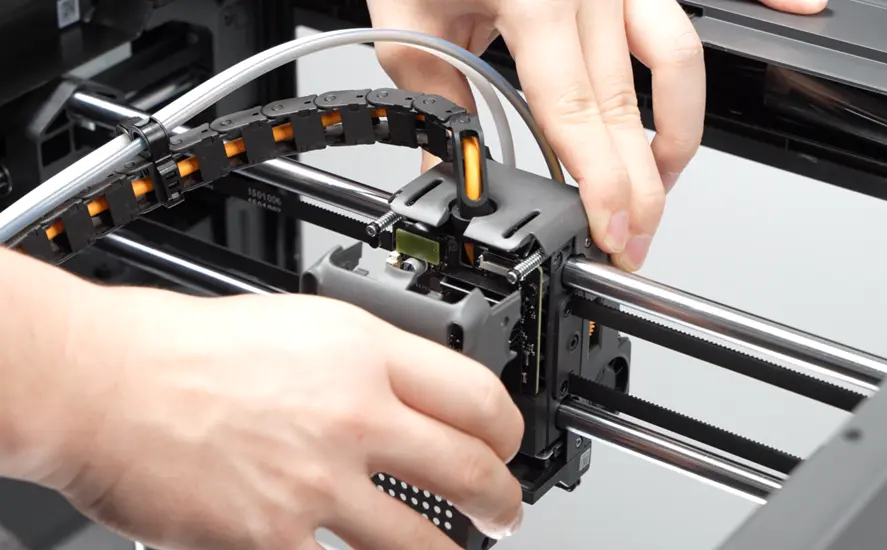

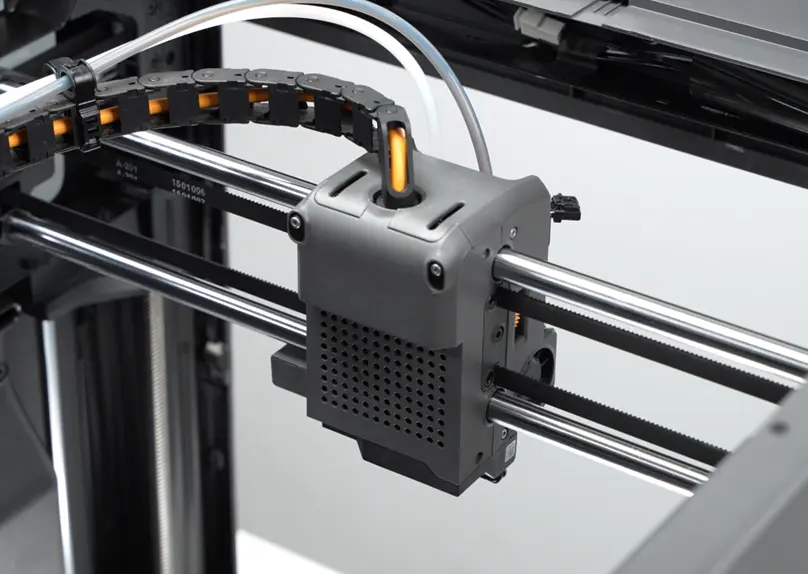

Fjern toolheadets bagdæksel ved at trække det bagud.

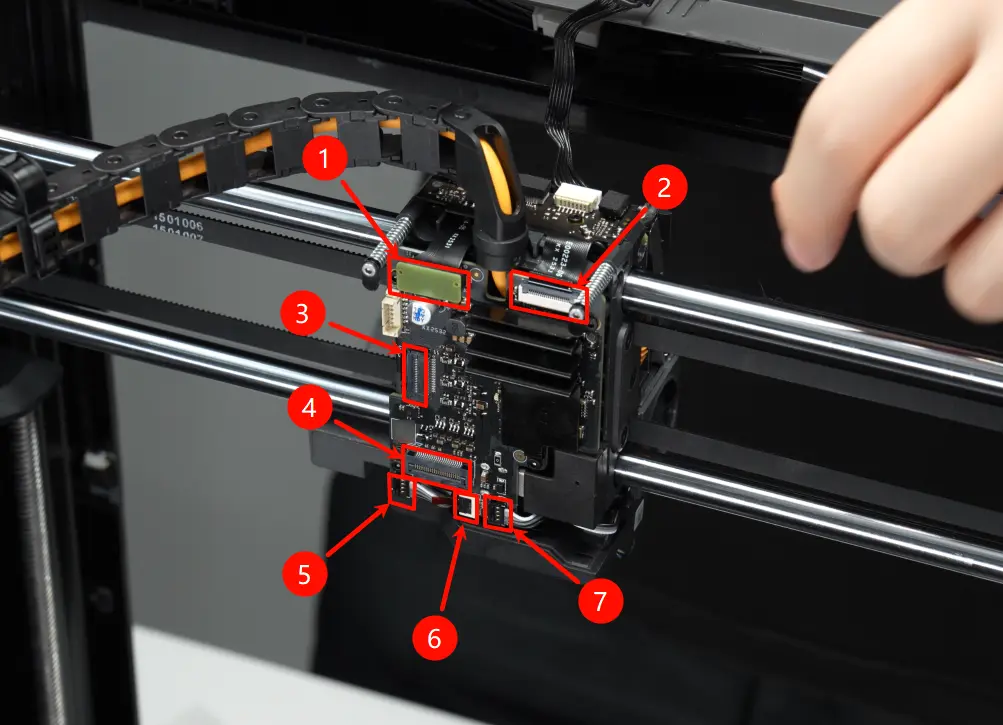

Frakobl alle kabler fra TH-printet,

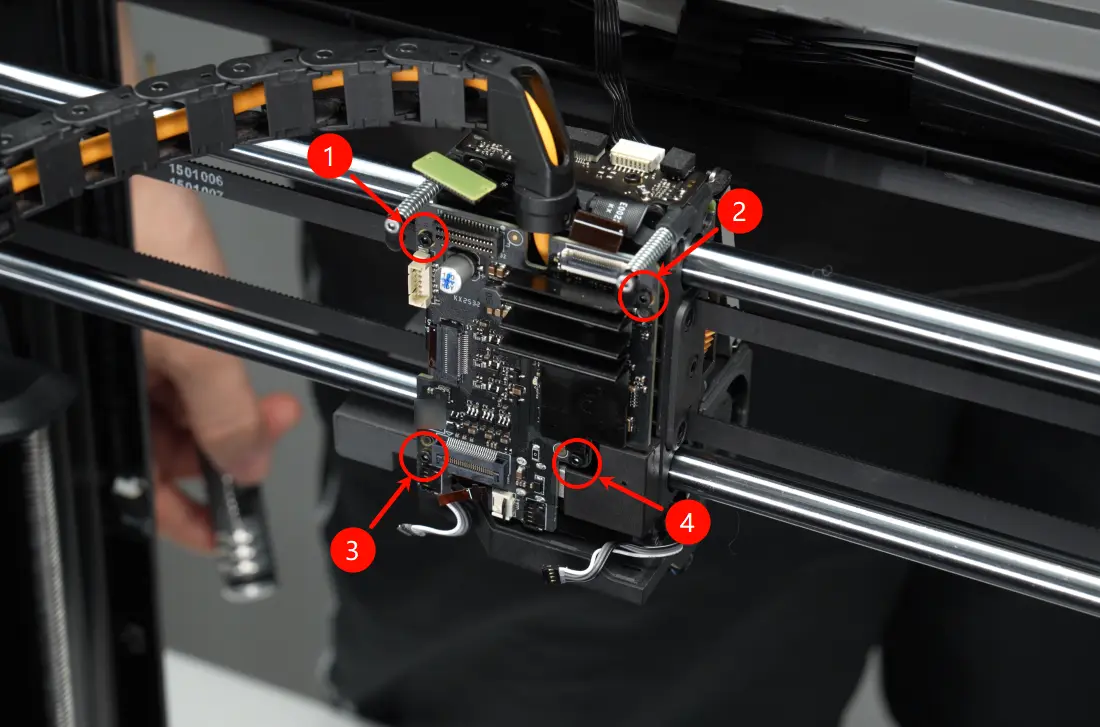

Fjern de fire skruer, der fastgør TH-printet.

Trin 6. Fjern Bambu USB-C-kablet

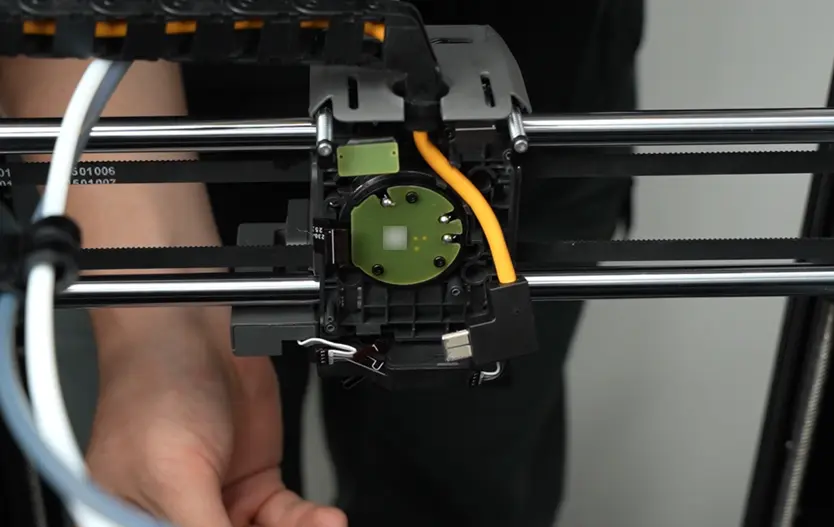

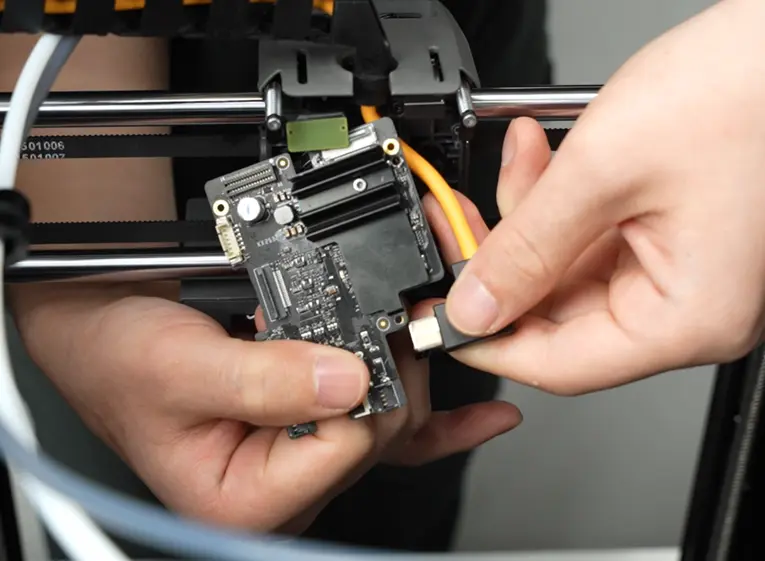

Vend TH-printet om, frakobl Bambu USB-C-kablet og fjern TH-printet.

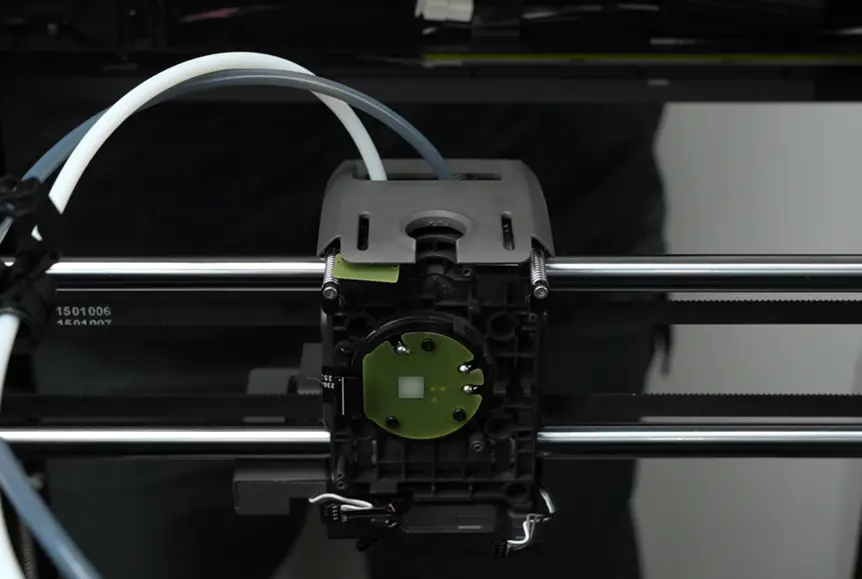

Fjern låsetappen på kabelkædens base fra toolheadets midterhus (drej låsetappen cirka 90°, så den er lettere at fjerne fra toolheadets midterhus).

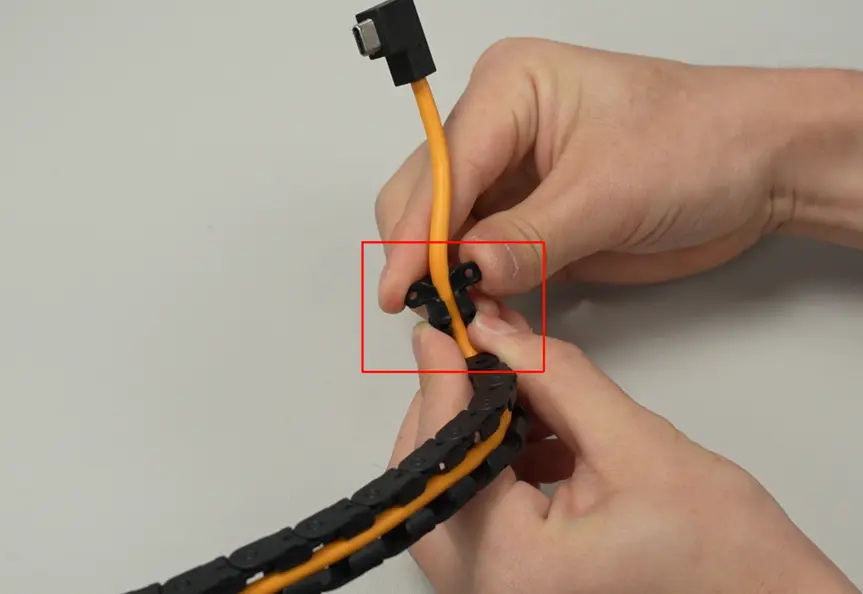

Drej kabelkædens basefæste 180°, så der dannes et indhak, der gør det muligt at fjerne Bambu USB-C-kablet.

Træk Bambu USB-C-kablet ud langs kabelkæden,

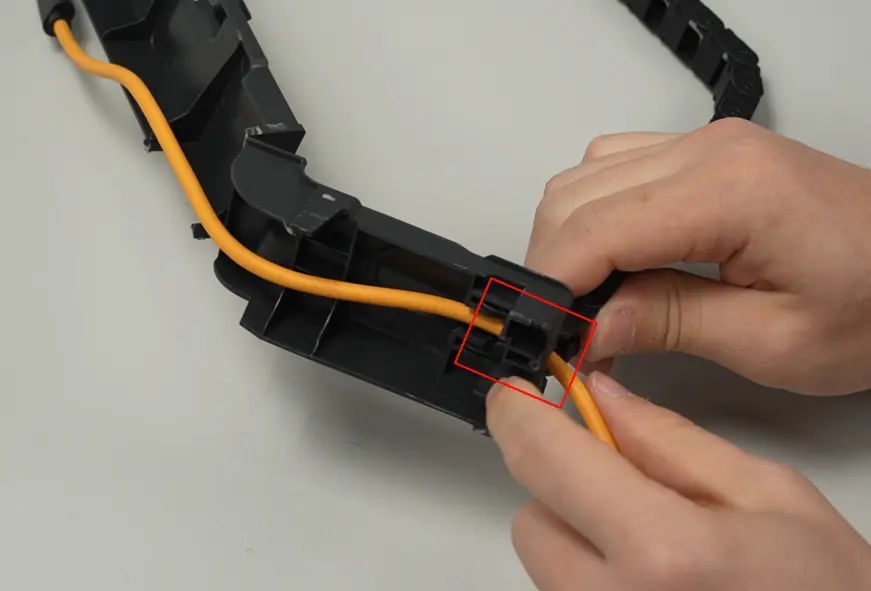

Fjern Bambu USB-C-kablet fra AP-printets dæksel.

Monter det nye Bambu USB-C-kabel

Trin 1. Monter Bambu USB-C-kablet i kabelkæden

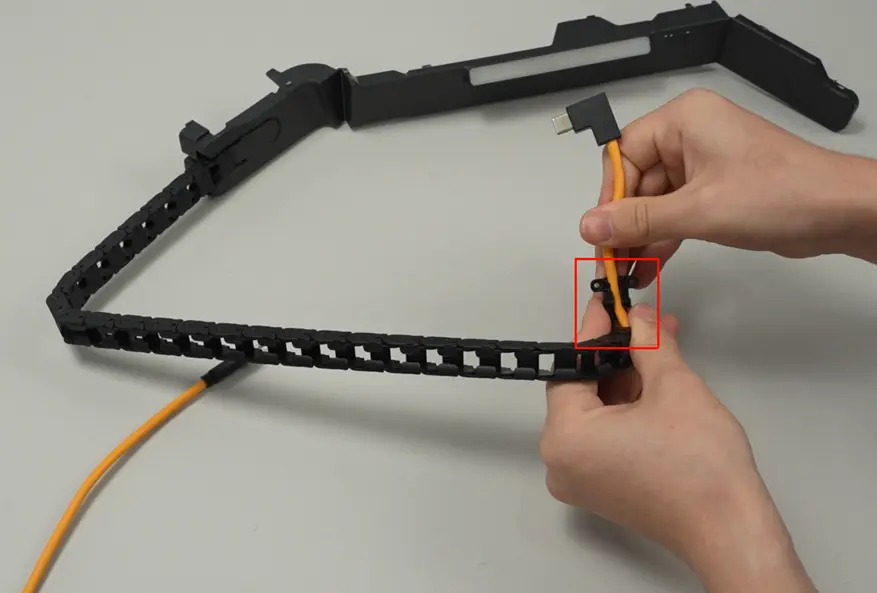

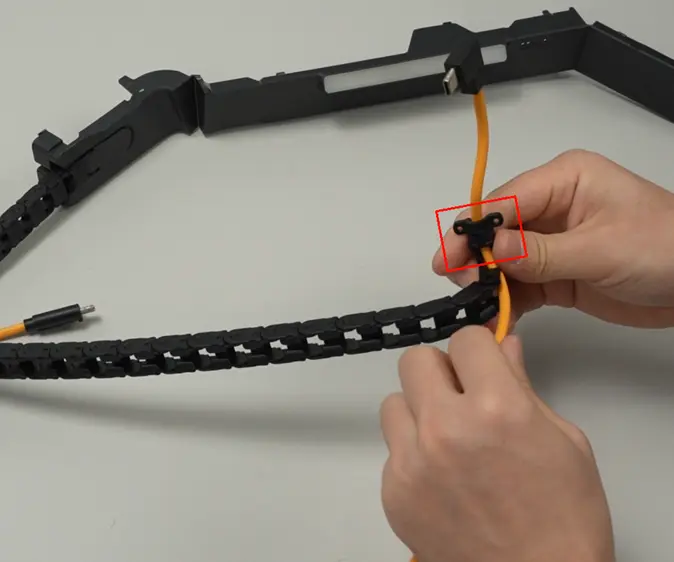

Før Bambu USB-C-kablet ind i låsetappen på kabelkædens base (så stikket stikker cirka 10 cm ud), og drej derefter kabelkædens basefæste 180°.

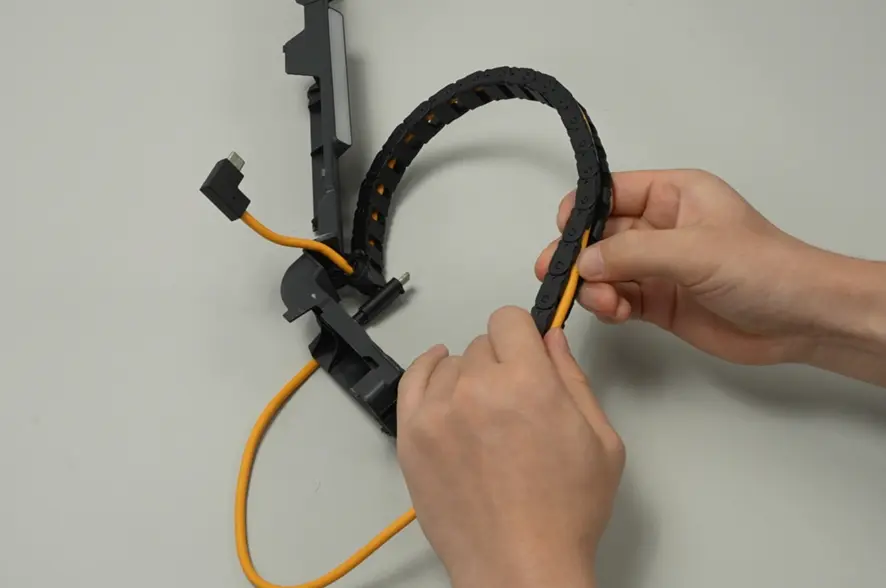

Læg Bambu USB-C-kablet ind i kabelkædens mellemrum, indtil hele kablet ligger indeni.

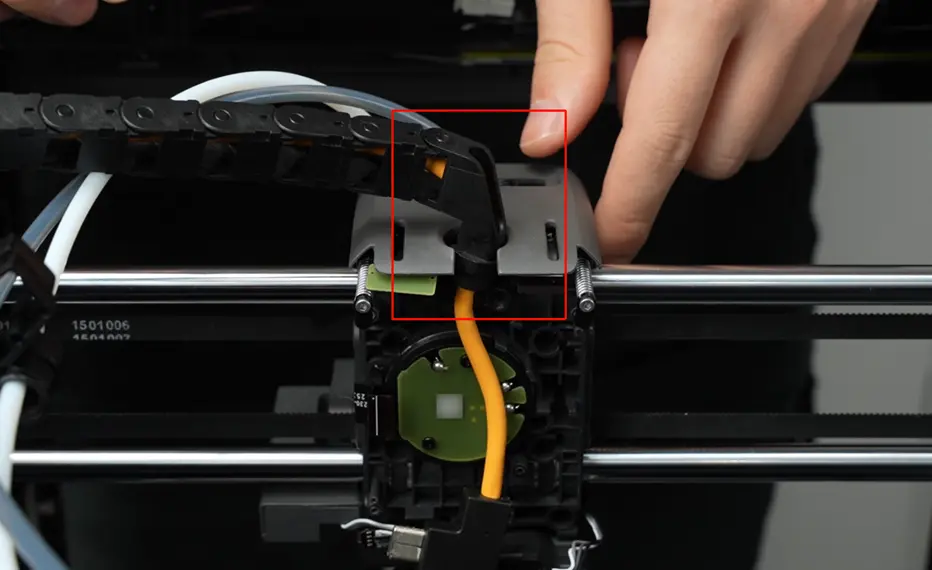

Monter kabelkædens låsetap i toolheadets midterhus.

Trin 2. Monter TH-printet og toolheadets bagdæksel

Forbind Bambu USB-C-kablet til TH-printet,

Sæt TH-printet sikkert på plads og spænd monteringsskruerne.

Forbind alle kabler til TH-printet.

Se vejledning til udskiftning af TH-print til X2D for detaljerede trin.

Monter toolheadets bagdæksel og fastgør det med fire skruer.

Trin 3. Monter kabelkædens clips

Sæt clipsene på kabelkæden: den første clips på 7. led (talt fra toolheadets side), den anden clips på 14. led.

Trin 4. Monter PTFE-fødeslangen

Monter PTFE-fødeslangen på slangeholderen og vrik forsigtigt for at sikre korrekt pasform.

Trin 5. Forbind Bambu USB-C-kablet til AP-printet

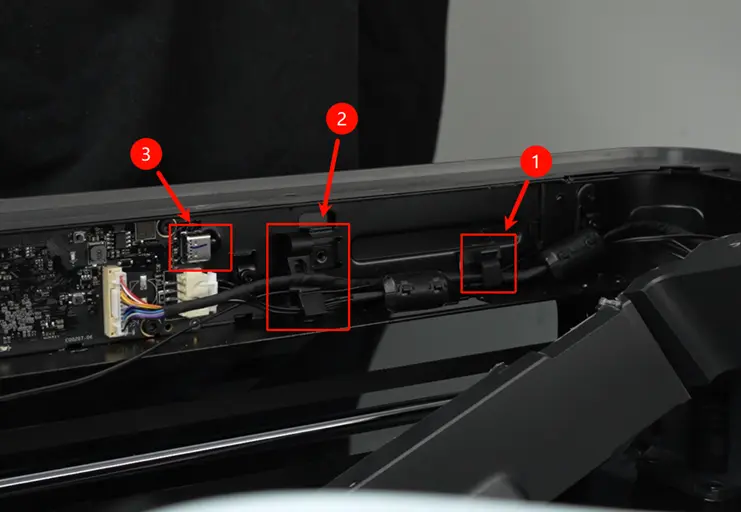

Forbind Bambu USB-C-kablet til TH-printet, og fastgør derefter kablet i clipsene på printerens ramme og i USB-C-kablets clips.

Spænd skruen, der fastgør Bambu USB-C-kablets clips.

Trin 6. Monter AP-printets dæksel

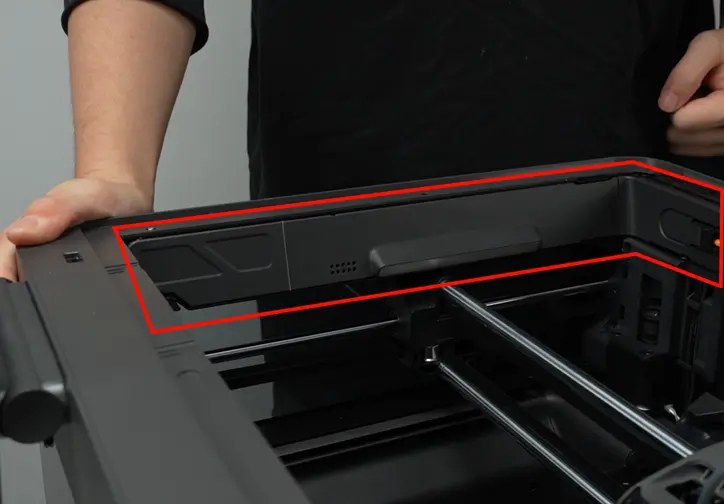

Monter AP-printets dæksel,

Monter det venstre LED-kabel,

Luk inspektionslugen i AP-printets dæksel,

Brug en H1.5 unbrakonøgle til at spænde de to skruer i AP-printets dæksel (BT2x8);

Monter hjælpeekstruderen på bagpladen, fastgør låsetappen godt, og vrik forsigtigt for at bekræfte korrekt montering.

Kontroller resultatet

✅ Tilslut strøm, tænd printeren og udfør derefter kalibrering af enheden. Hvis kalibreringen lykkes, er udskiftningen gennemført.

Hvis du støder på problemer, så gå dine trin igennem igen og tjek kabelforbindelserne, og valider derefter på ny. Hvis problemerne fortsætter, så kontakt Bambu Labs serviceteam for yderligere hjælp.
