Udskiftning af toolhead-kappe til X2D

Toolhead-kappe

🔎 Find X2D toolhead-kappe i Bambu Lab-butikken.

Toolhead-kappen består af 3 dele:

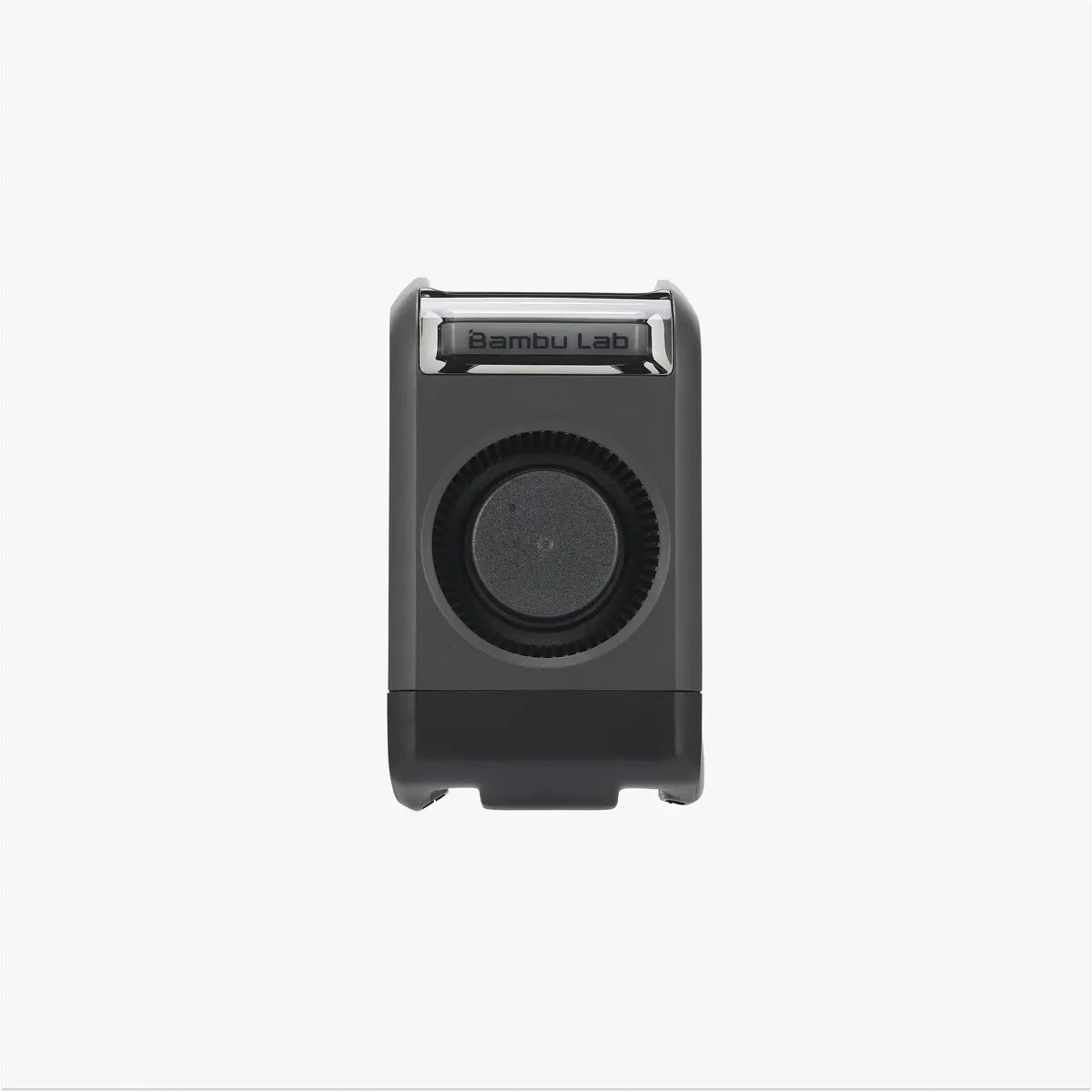

• Toolheadets forkappeenhed: består af toolheadets forkappe og Part Cooling Fan-enheden, fastgjort magnetisk til toolheadets midterkappe.

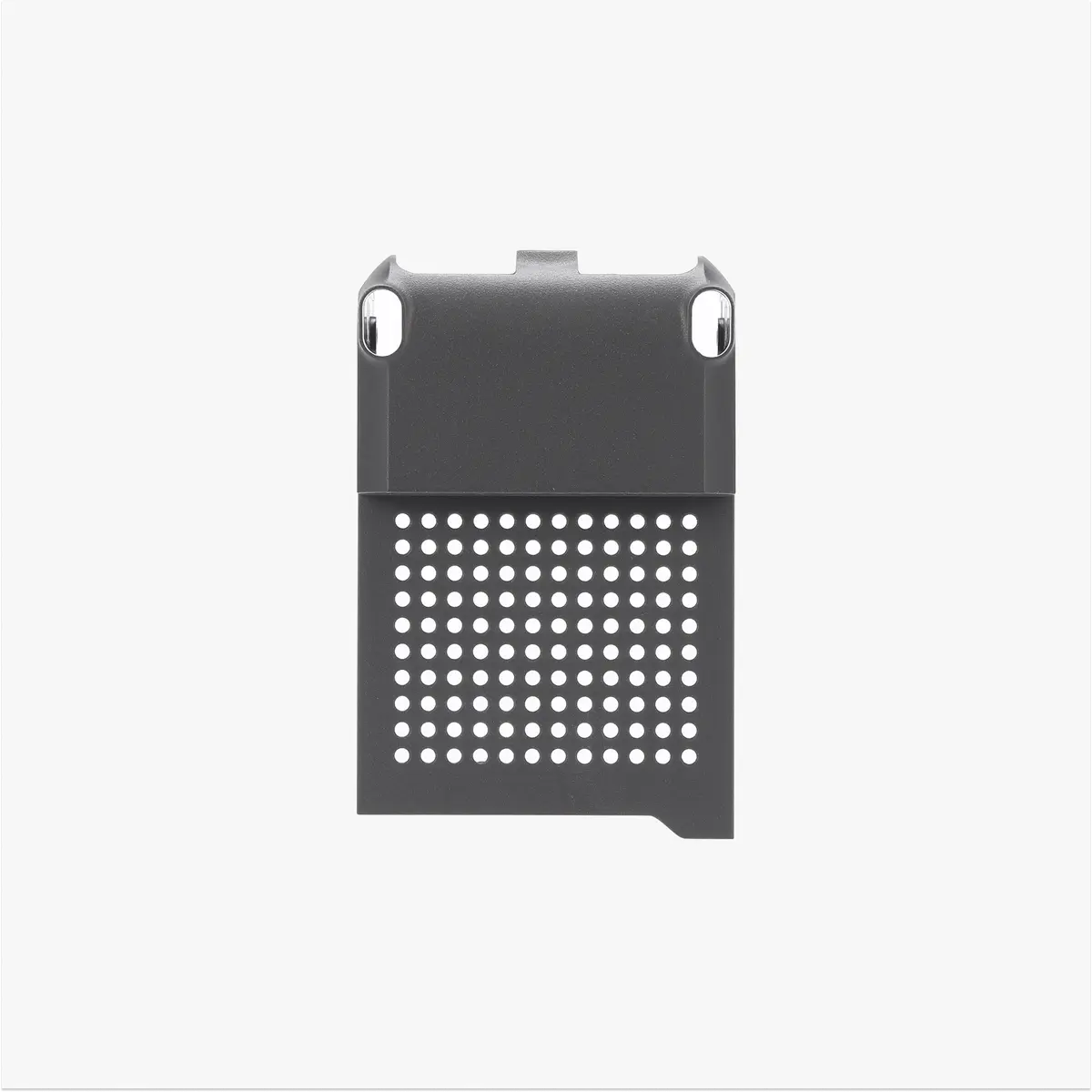

• Toolheadets bagkappe: en plastkappe, der lukker toolheadet bagtil.
• Toolheadets midterkappeenhed: en plastkappe i midten af toolheadet med magneter på den øverste del, der holder forkappeenheden.


Kompatibel printermodel

Bambu Lab X2D

Hvornår skal det udskiftes

Toolheadets forkappeenhed

• Fysisk skade er opstået, herunder at en magnet har løsnet sig.
• Part Cooling Fan svigter.

Toolheadets bagkappe

• Fysisk skade er opstået.

Toolheadets midterkappeenhed

• Fysisk skade er opstået, herunder at en magnet har løsnet sig.

Nødvendigt værktøj og materialer

• H1.5 unbrakonøgle
• Skruenøgle
• Toolheadets forkappeenhed / toolheadets bagkappe / toolheadets midterkappeenhed

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så hjælper vi dig hurtigst muligt.

Videoguide

Fjern den gamle toolhead-kappe

Trin 1. Fjern toolheadets forkappe

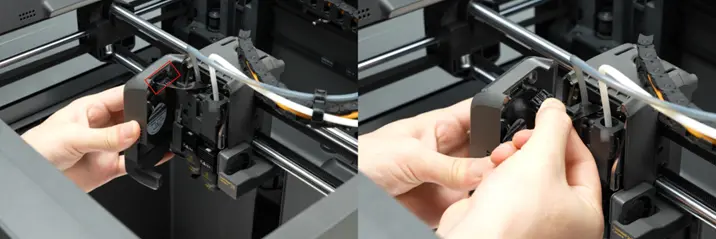

Åbn toolheadets forkappe, tryk på stikkets låsetap i siden for at trække stikket ud, og fjern toolheadets forkappe.

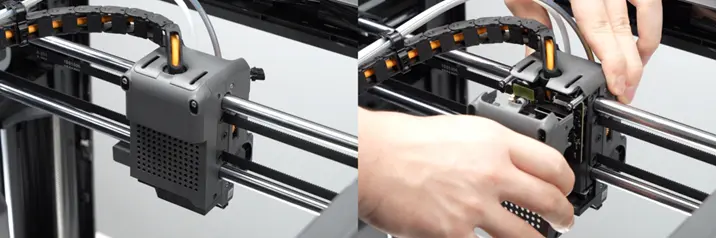

Trin 2. Fjern toolheadets bagkappe

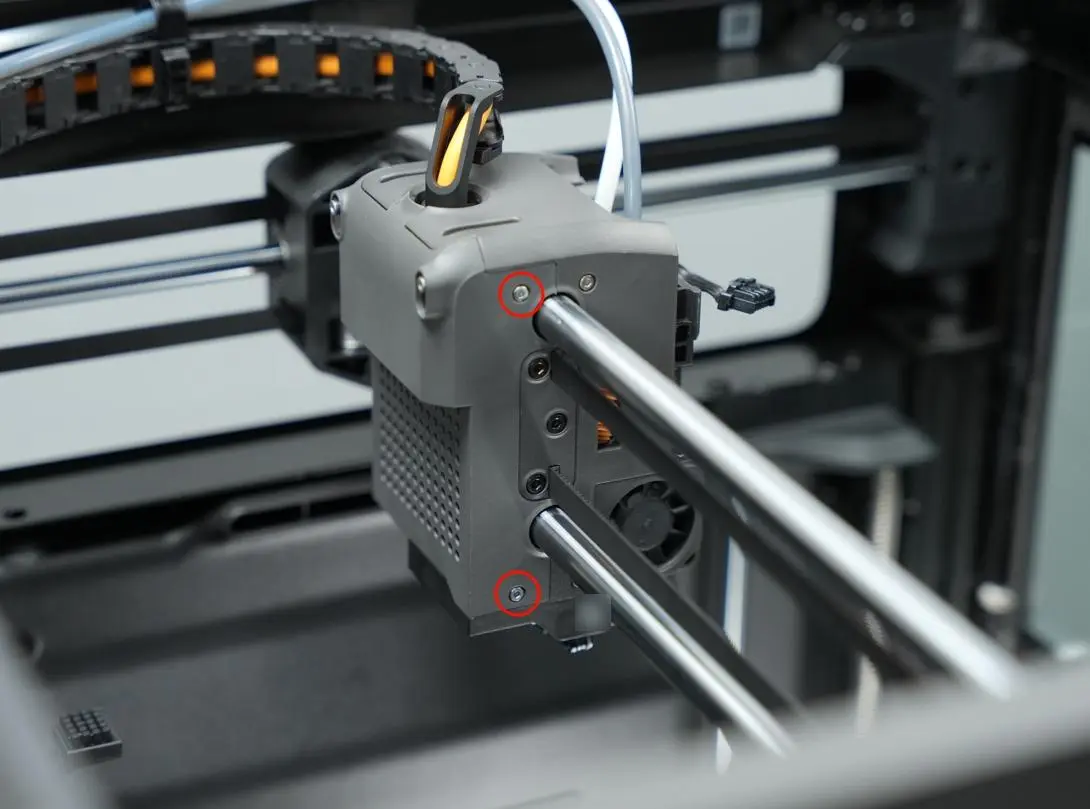

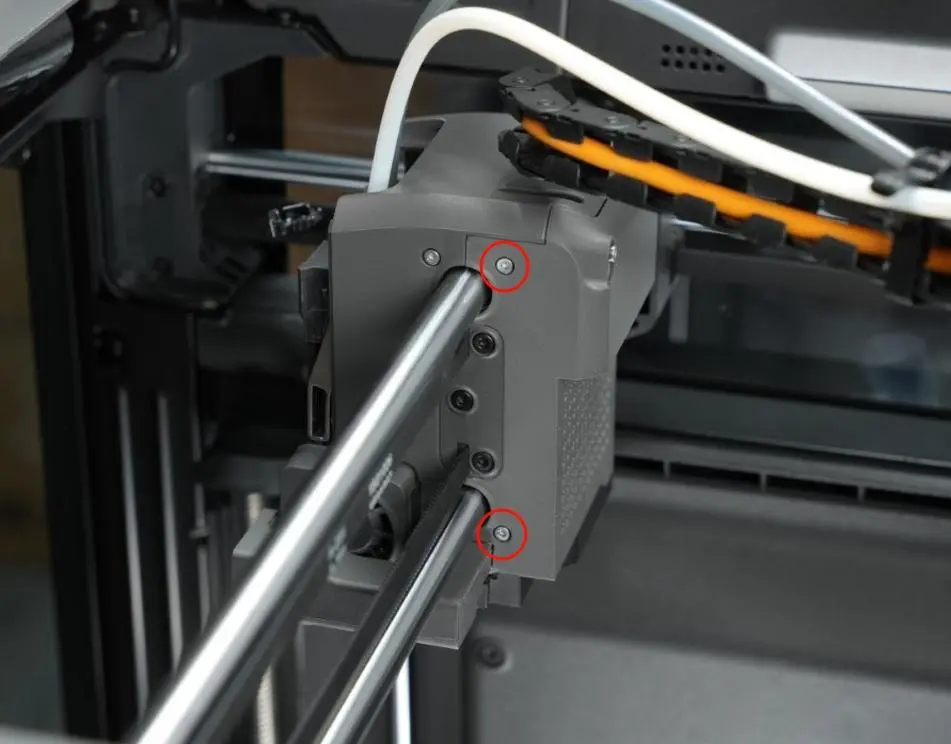

Brug en H1.5 unbrakonøgle til at fjerne de 4 skruer i siden af toolheadets bagkappe.

Vrik forsigtigt toolheadets bagkappe for at løsne låsetapperne (undgå at bruge for mange kræfter, så tapperne ikke knækker), og fjern derefter toolheadets bagkappe.

Trin 3. Fjern toolheadets midterkappe

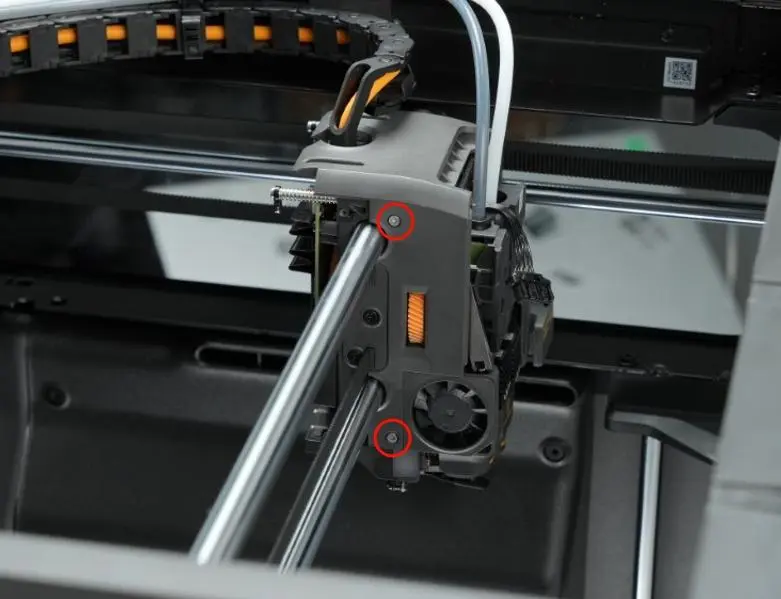

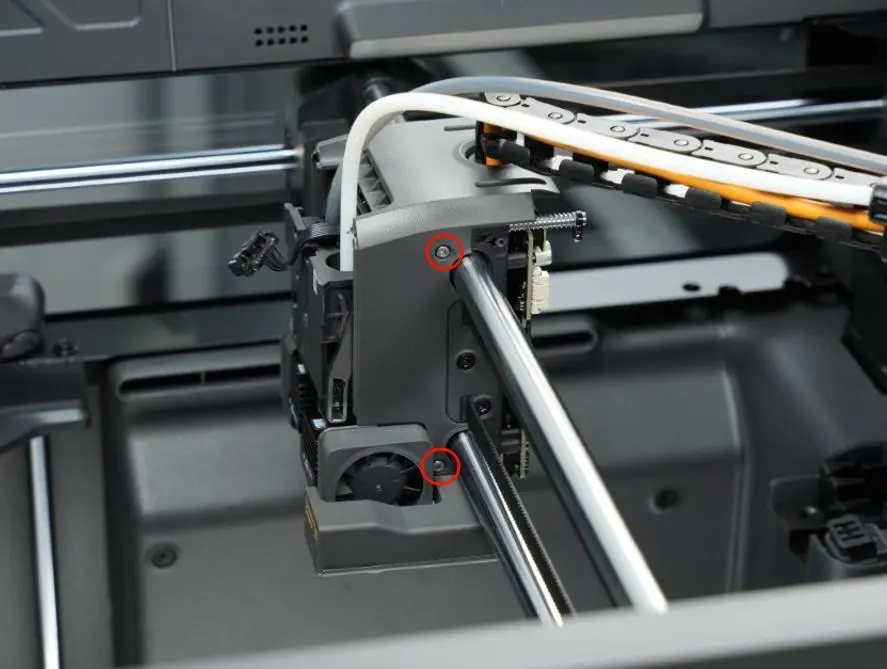

Brug en H1.5 unbrakonøgle til at fjerne de 4 skruer i siden.

ℹ️ Bemærk: Det er ikke obligatorisk at fjerne filamentslangerne nedenfor, men det gør midterkappen lettere at fjerne. Hvis vedligeholdelsen ikke vedrører extruderen eller extruderens filamentsensorkort, kan filamentslangerne blive siddende.

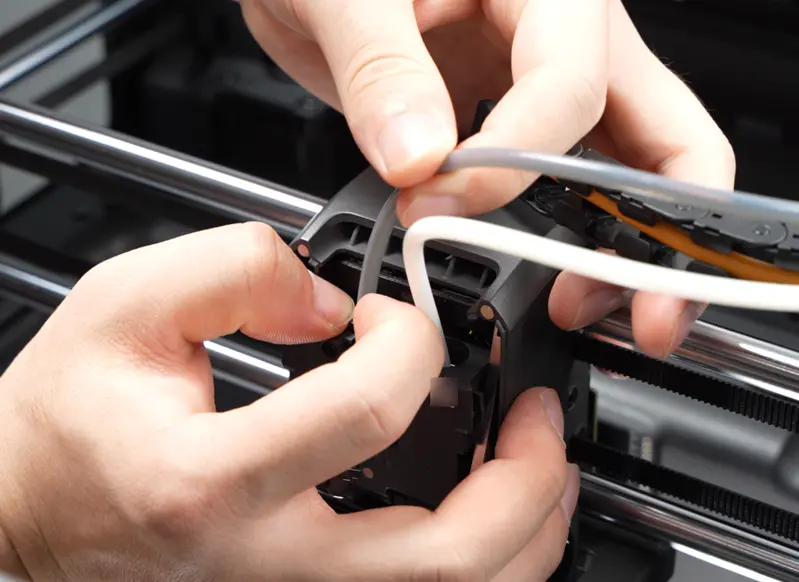

Tryk på lynkoblingen på venstre extruder-filamentsensorkort, og træk filamentslangen ud.

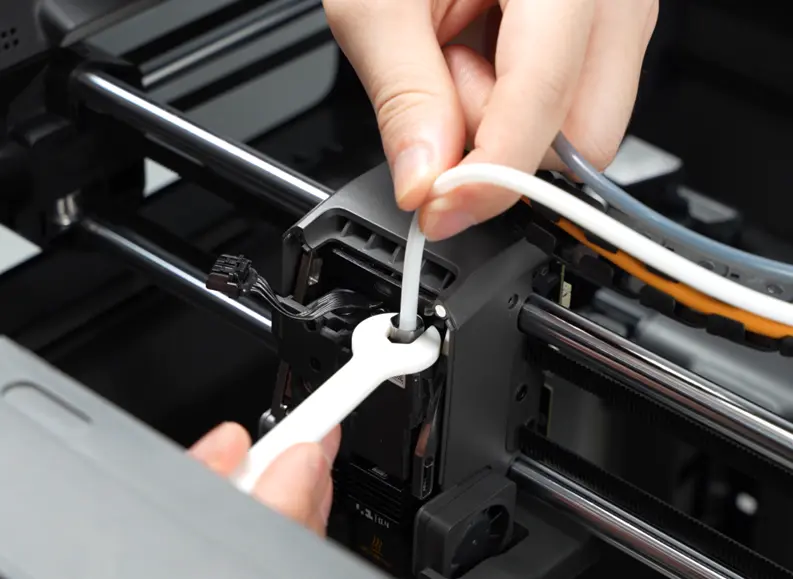

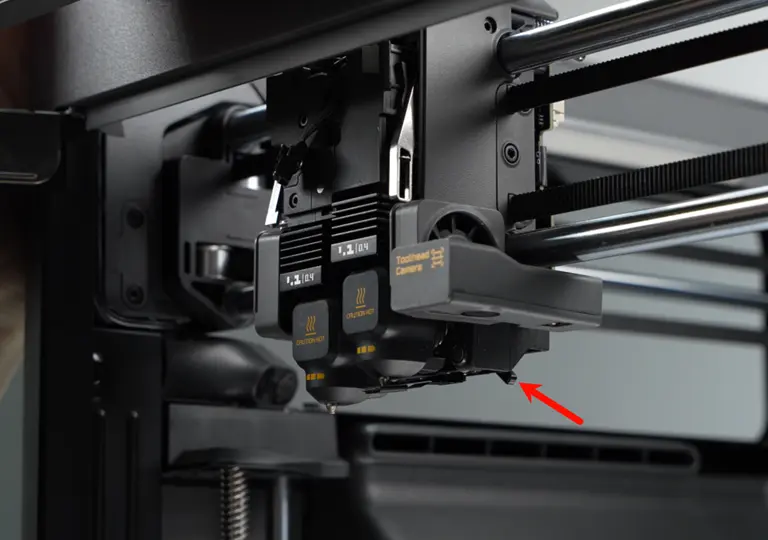

Skub armen på flow blocker-enheden til højre for at blotlægge lynkoblingen på højre extruder-filamentsensorkort, brug derefter en skruenøgle til at løsne lynkoblingen mod uret, og fjern filamentslangen.

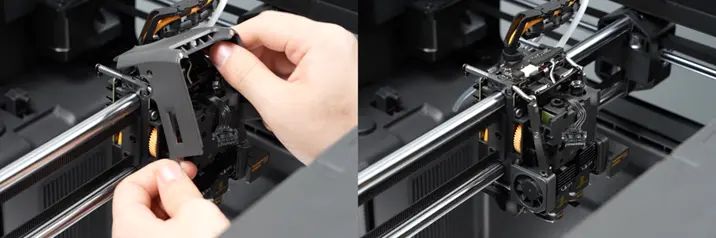

Vip bunden af midterkappen op med hånden, løsn først venstre side, og løsn derefter toolheadets midterkappe fra beslaget til kabelkæden, og fjern den.

Monter den nye toolhead-kappe

Trin 1. Monter toolheadets midterkappe

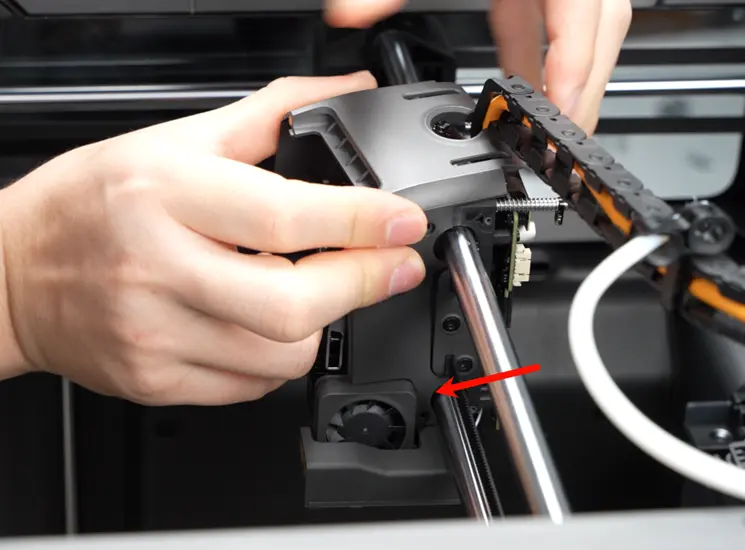

Placer håkket på toolheadets midterkappe ud for beslaget til kabelkæden, og tryk den ind, så den ikke kommer i vejen for toolhead-kameraet i højre side.

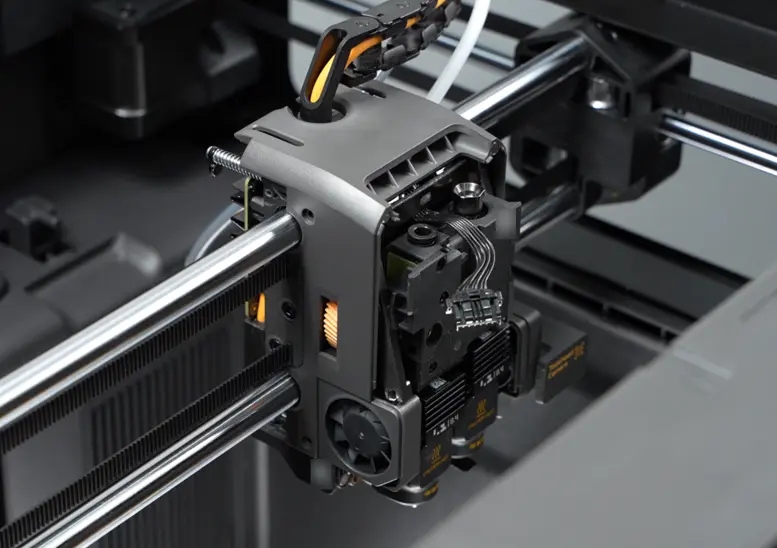

Monter midterkappen på toolheadet.

Monter filamentslangen til den ekstra extruder på lynkoblingen, og brug derefter den printede skruenøgle til at spænde lynkoblingen med uret, så højre filamentslange fastgøres.

Skub armen på flow blocker-enheden til venstre for at sænke lynkoblingen på højre extruder-filamentsensorkort.

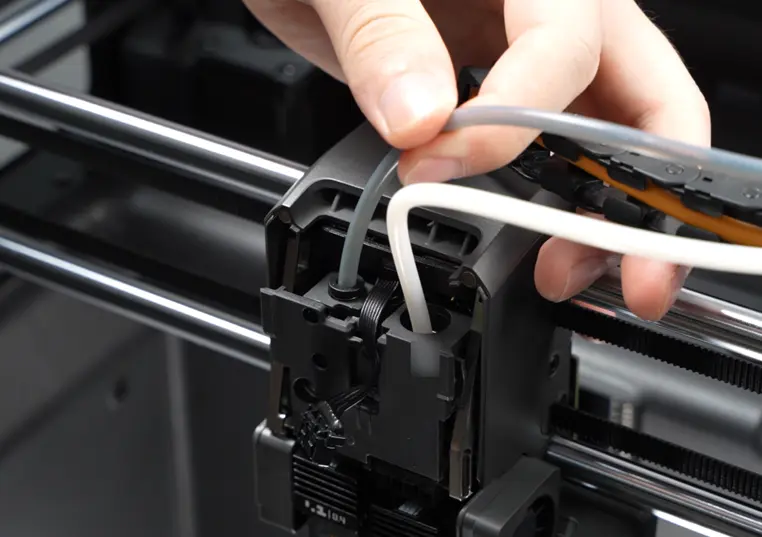

Monter venstre filamentslange på den venstre lynkobling, og træk forsigtigt for at kontrollere, at den sidder korrekt.

Spænd de 4 skruer på toolheadets midterkappe.

Trin 2. Monter toolheadets bagkappe

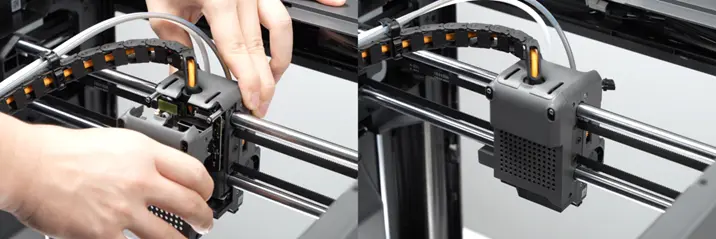

Monter toolheadets bagkappe på toolheadet, og sørg for, at alle låsetapper på kappen griber korrekt fat.

Fastgør derefter de 4 skruer i siderne.

Trin 3. Monter toolheadets forkappeenhed

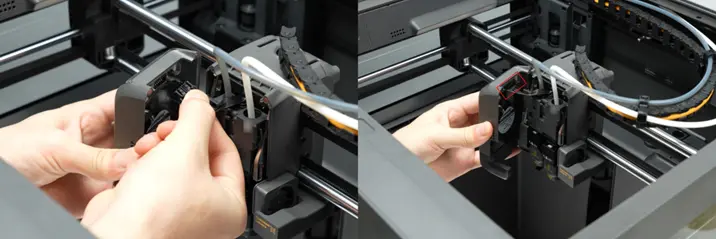

Tilslut kablet til toolheadets forkappe til stikket på extruder interfaceboardet.

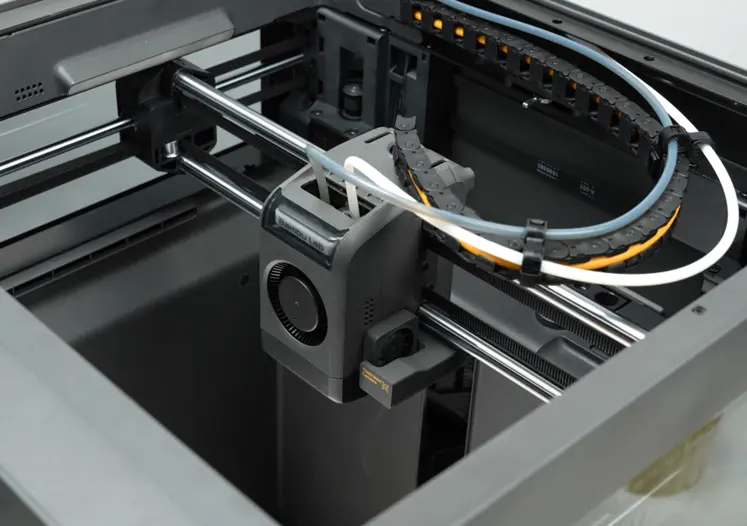

Arranger kablerne pænt, og luk toolheadets forkappeenhed.

Sådan kontrollerer du, at det virkede

✅ Tjek mellemrummene mellem kapperne for tydelig skævhed eller løft.
✅ Part Cooling Fan kører normalt og tænder og slukker som forventet.
