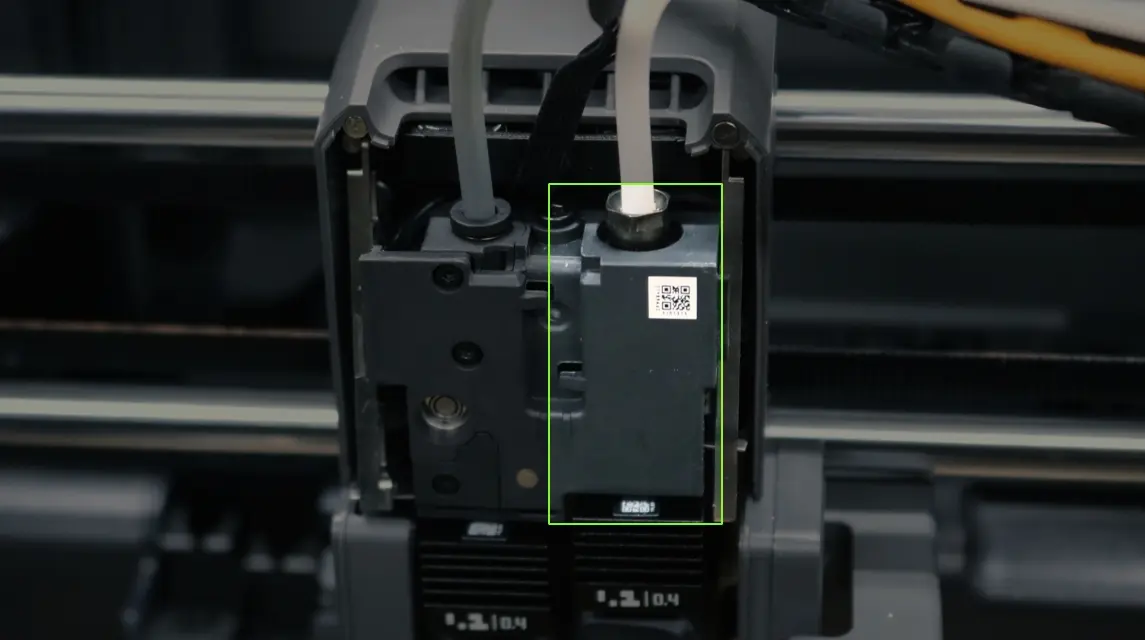

X2D rengøringsguide til højre filamentsensor-print

Hvornår skal du bruge denne guide

Når der er knækket filament eller snavs i den højre filamentsensor-print, kan det påvirke fremføringen til det højre hotend. Det kræver normalt, at du fjerner det knækkede filament eller snavs for at genoprette normal drift af enheden.

Værktøj

• Unbrakonøgle
• Gaffelnøgle
• Et stykke filament

Sikkerhedsforanstaltninger

Inden du udfører vedligeholdelse på printeren og dens elektronik (inklusive toolhead-kabler), skal du slukke for printeren og afbryde strømforbindelsen. Det forhindrer utilsigtede tryk på skærmen eller kortslutninger, der kan beskadige elektronikken og udgøre en sikkerhedsrisiko.
Når du vedligeholder eller fejlsøger printeren, skal du først kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde ved høje temperaturer. Hvis du er nødt til at arbejde ved høje temperaturer, skal du bruge varmebestandige handsker for at sikre et trygt og effektivt arbejde.

Fremgangsmåde

Metode 1

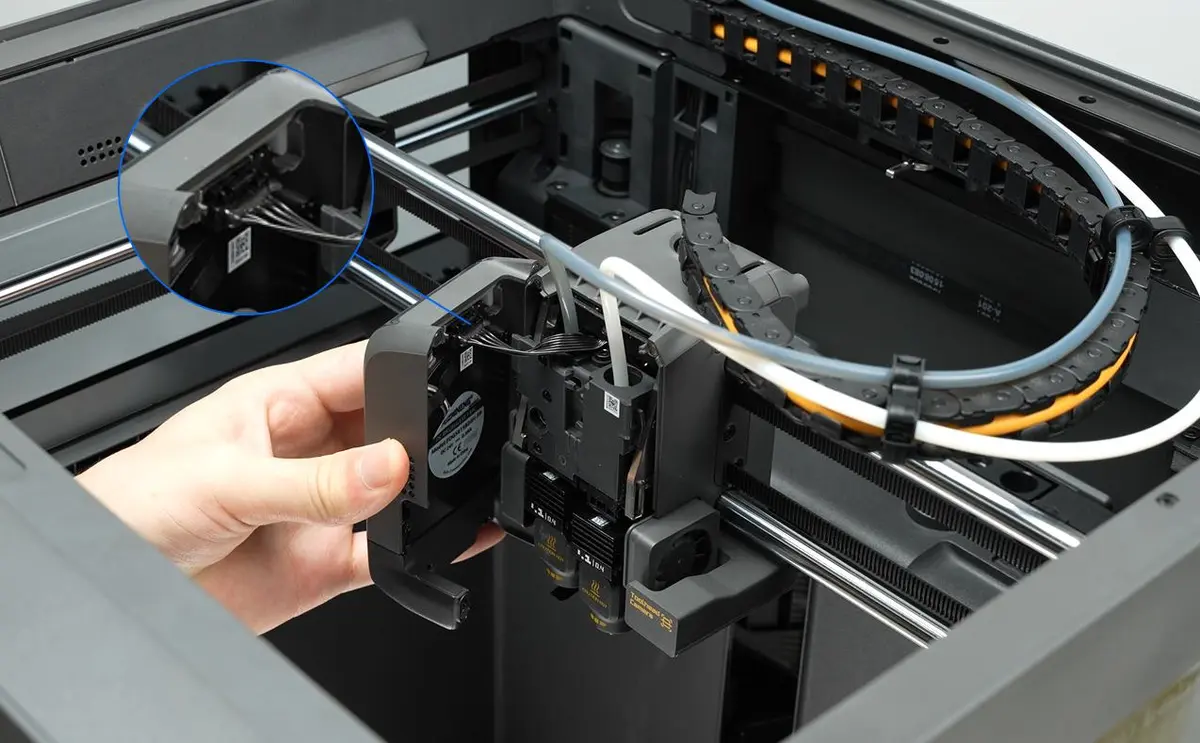

Åbn frontdækslet på toolheadet, tryk på stikkets lås og træk stikket ud, og fjern derefter frontdæksel-modulet.

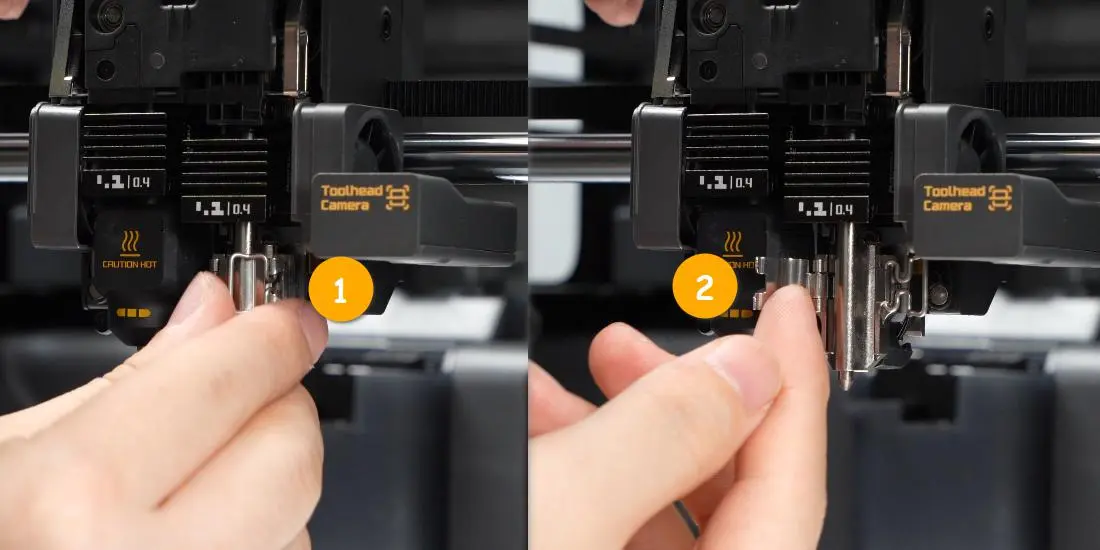

Fjern den højre dyse.

Hvis den højre dyse er hævet på dette tidspunkt, kan du følge næste trin for at sænke dysen.

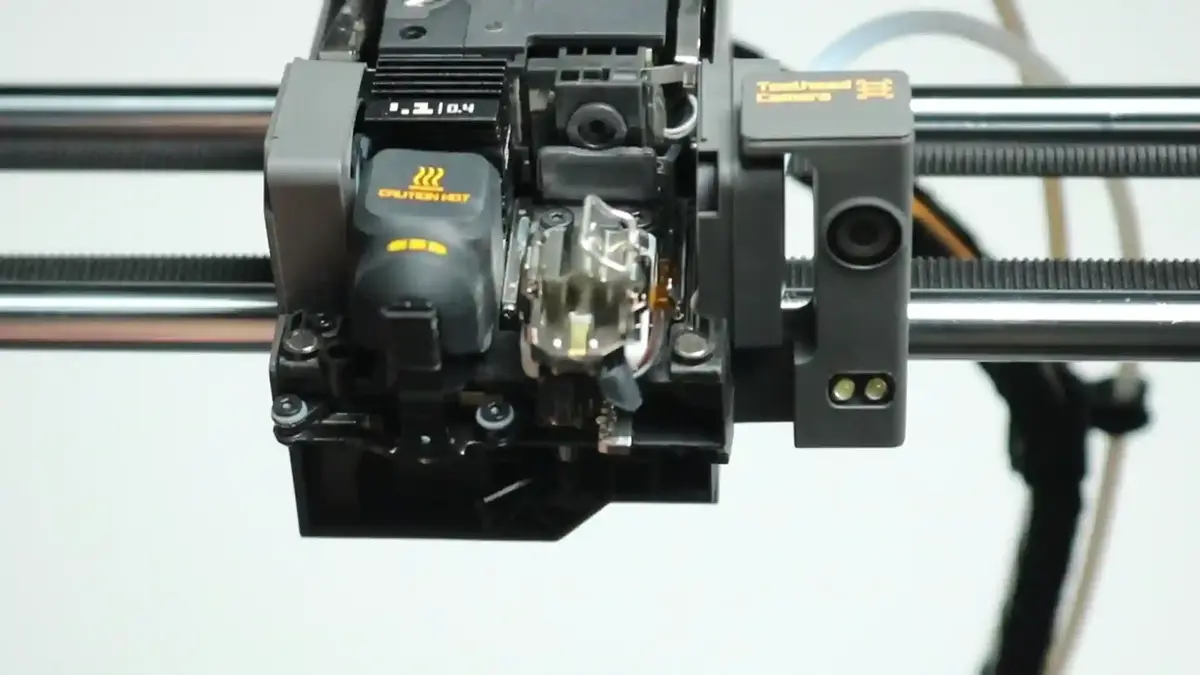

Skub hotend-omskifteren i bunden af toolheadet til højre for at hæve det højre hotend.

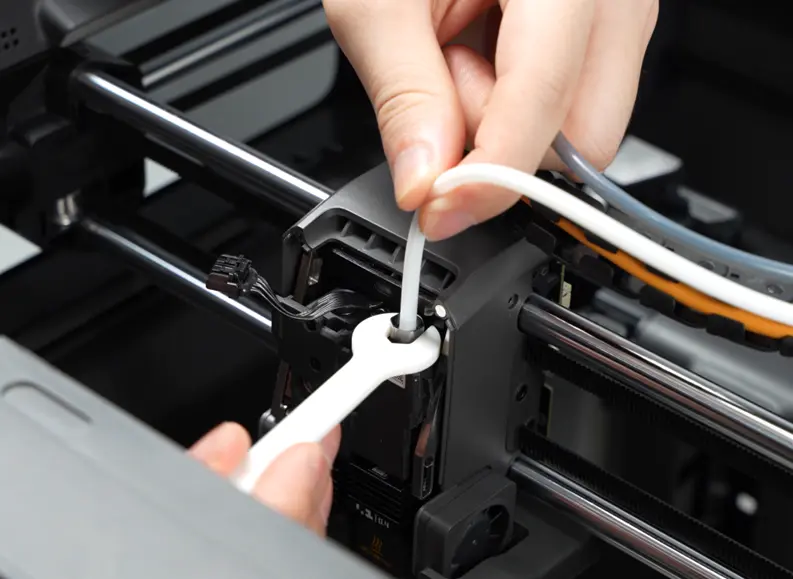

Brug en gaffelnøgle til at løsne PTFE-koblingen og fjern den højre fremføringsslange.

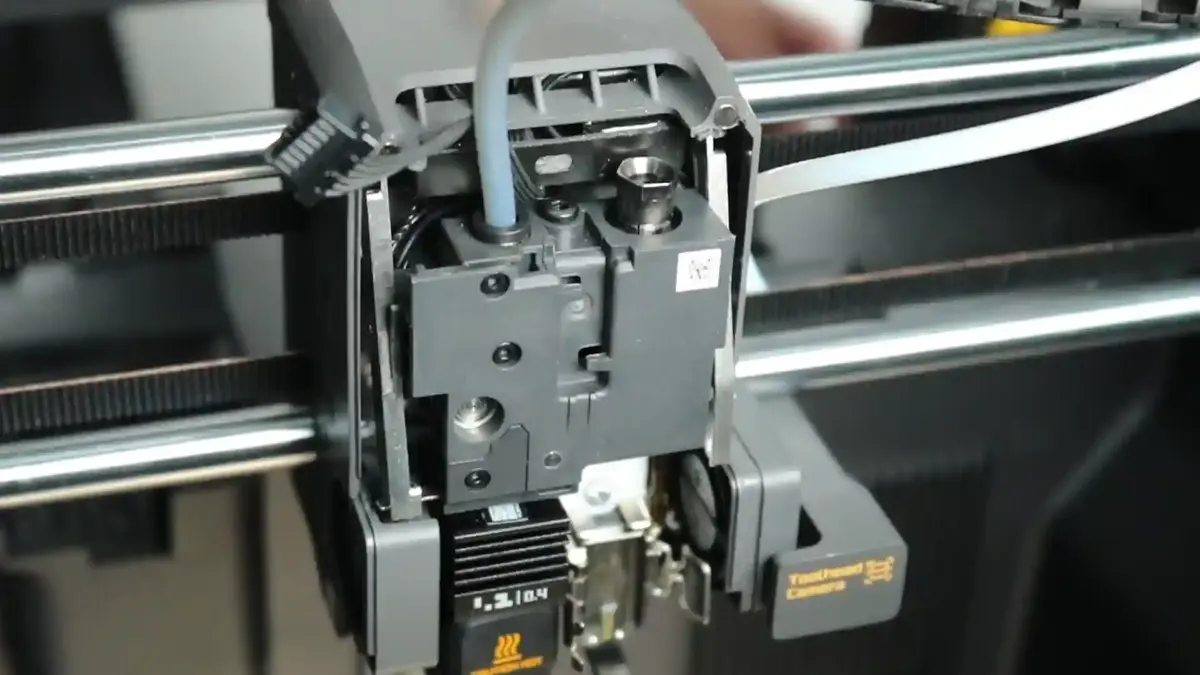

Før et lille stykke filament ind for at skubbe det knækkede filament eller snavs ud.

Hvis det knækkede filament eller snavs ikke kan skubbes ud, så prøv metode 2.

Metode 2

Trin 1. Fjern toolhead-kabinettet

Se Udskiftning af X2D toolhead-kabinet for at fjerne frontdækslet og mellemrammen på toolheadet.

Trin 2: Fjern det højre Hall-sensor-printmodul

Se derefter Udskiftning af X2D ekstruder-komponenter for at adskille ekstruderens frontdæksel-modul og det højre Hall-sensor-printmodul.

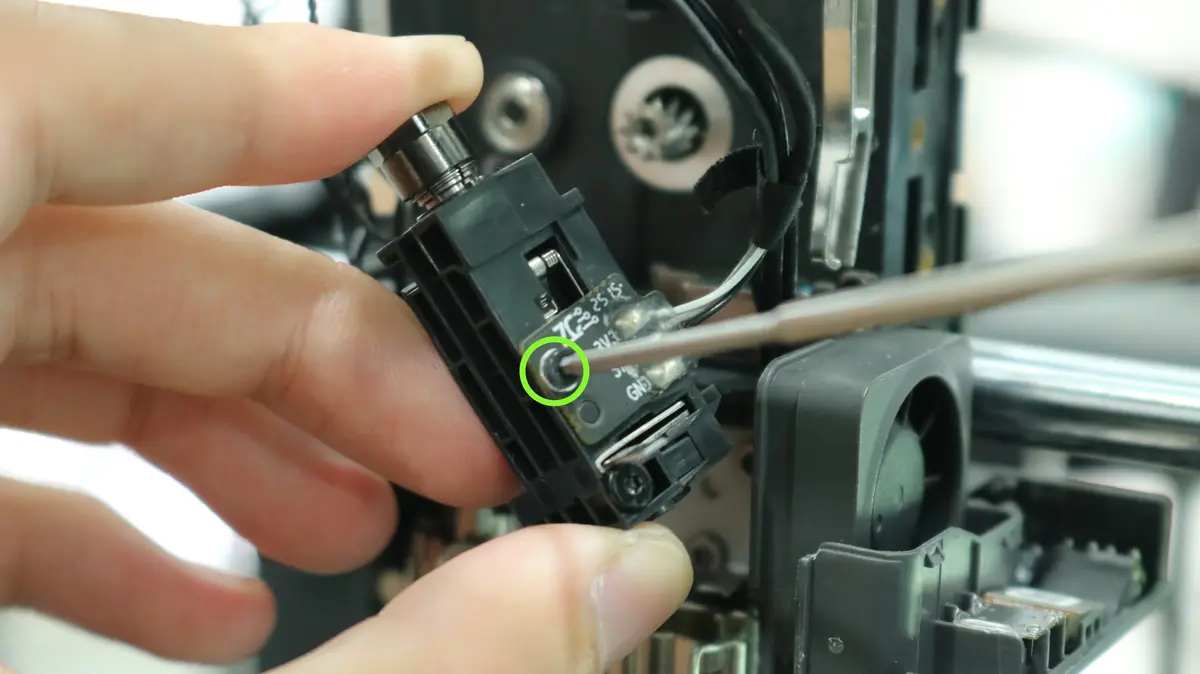

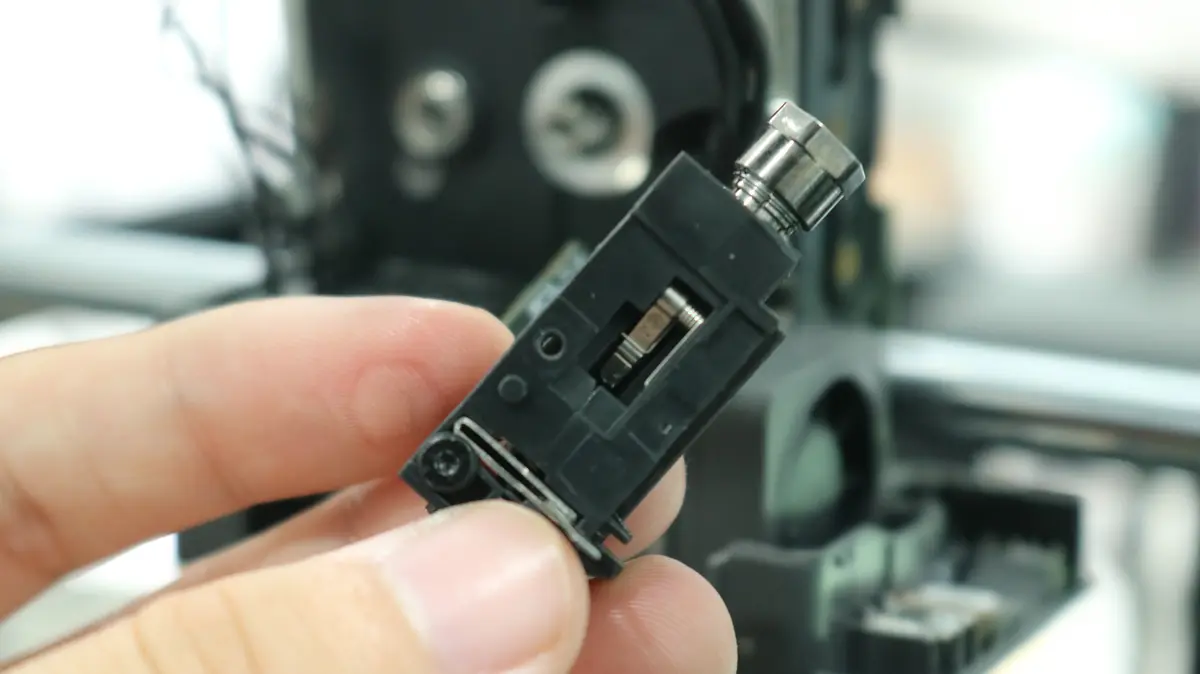

Skru fastgørelsesskruen til Hall-sensor-printet ud separat, og fjern fremføringskanalen.

Trin 3: Rengør fremføringskanalen

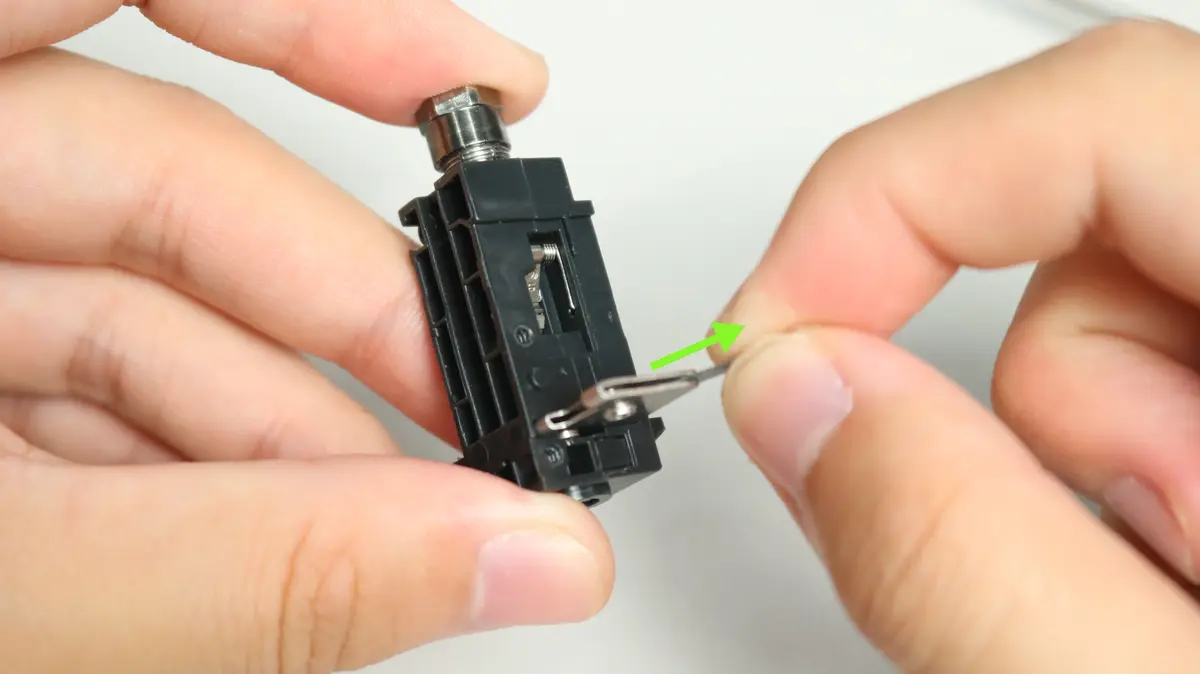

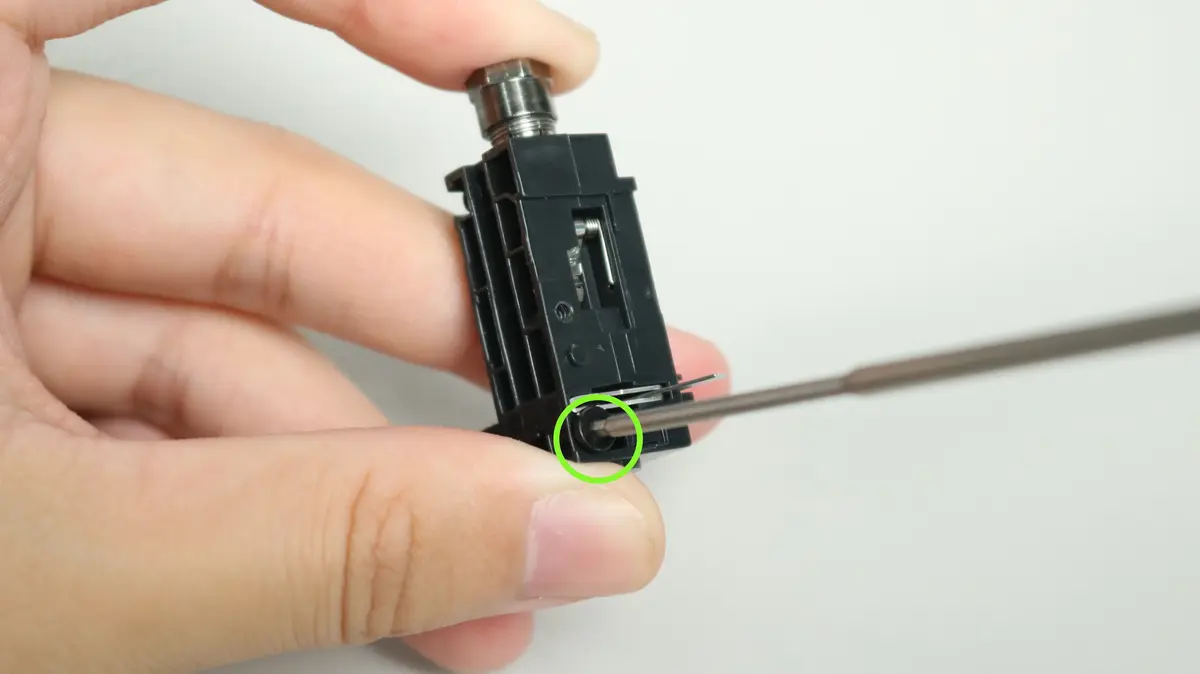

Når fastgørelsesskruen til skæremodulet er skruet ud, skal du forsigtigt trække skæremodulet ud.

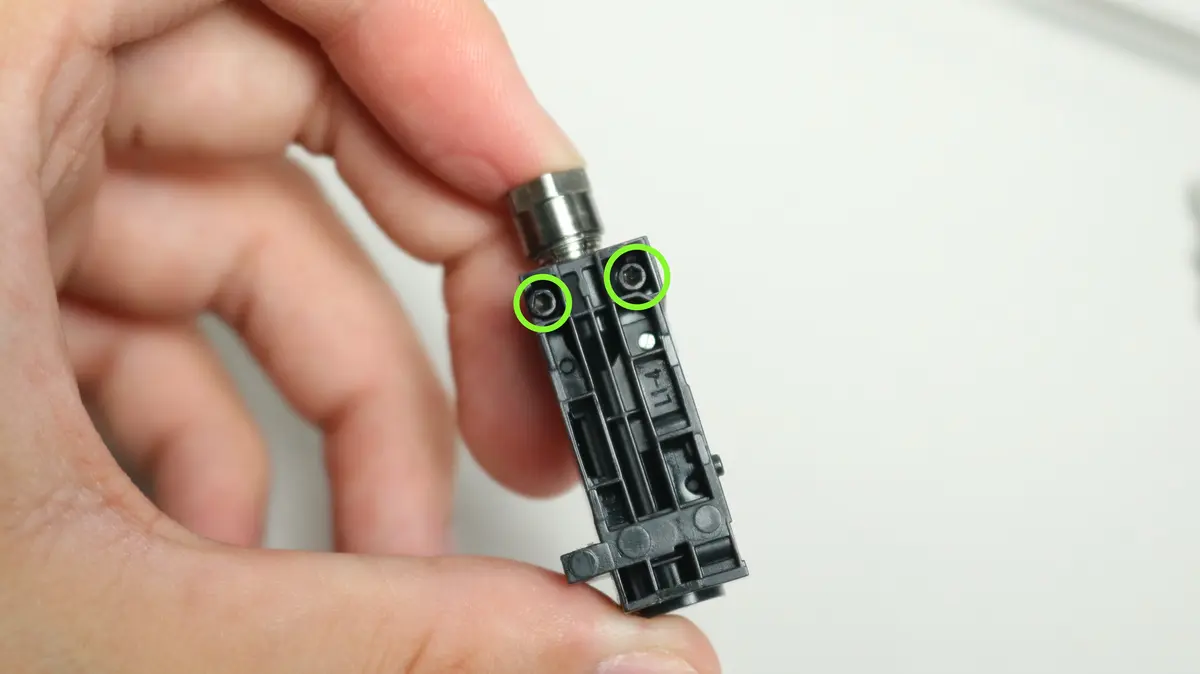

Skru derefter de 2 fastgørelsesskruer til fremføringskanalen ud.

Brug en H 1.5 unbrakonøgle til forsigtigt at lirke fremføringskanalen op.

Lirk denne del op på et rent bord. De indvendige dele er små, så pas på ikke at miste dem.

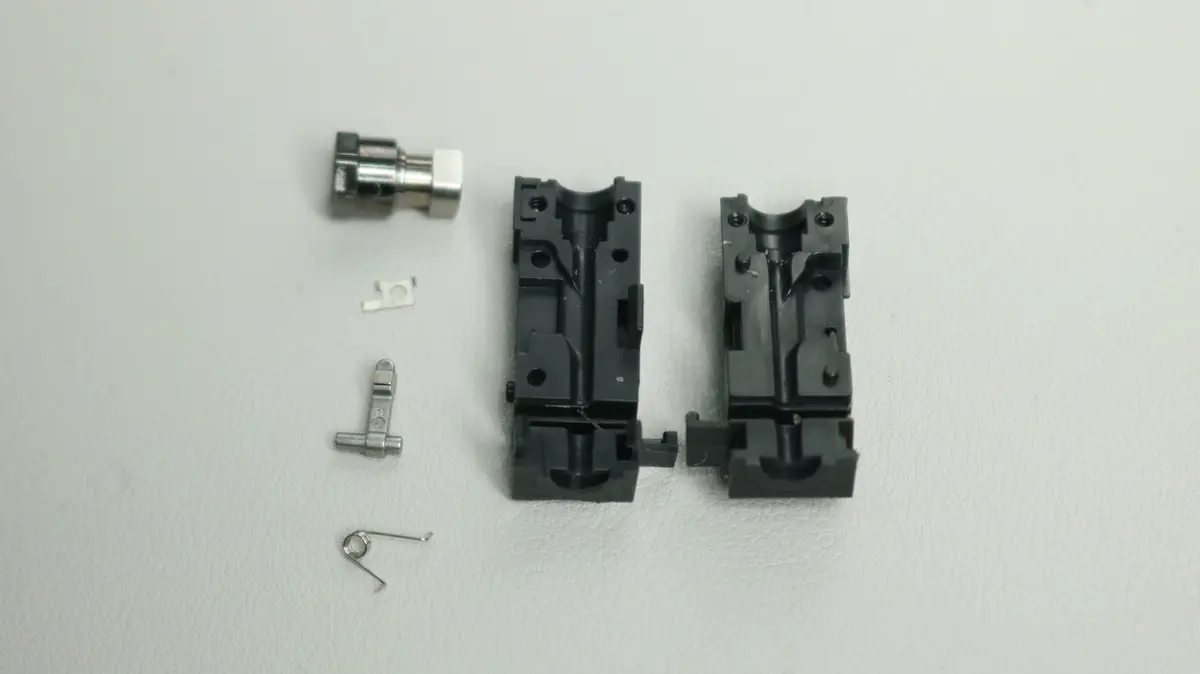

Fjern alt knækket filament eller snavs.

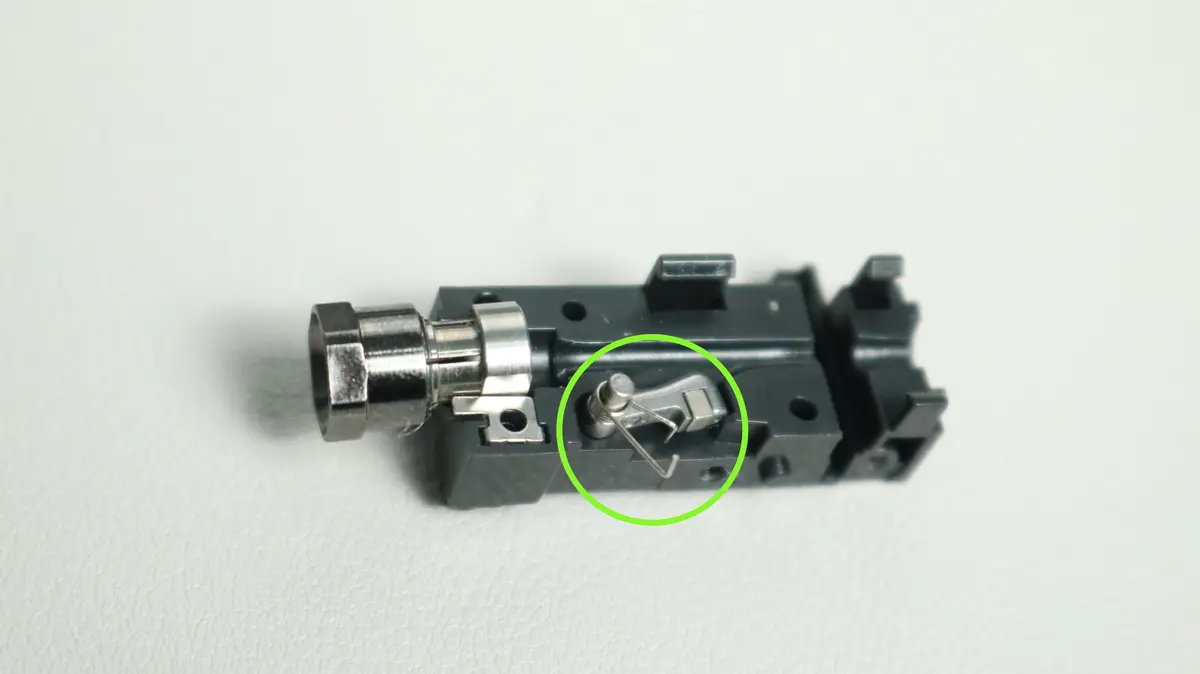

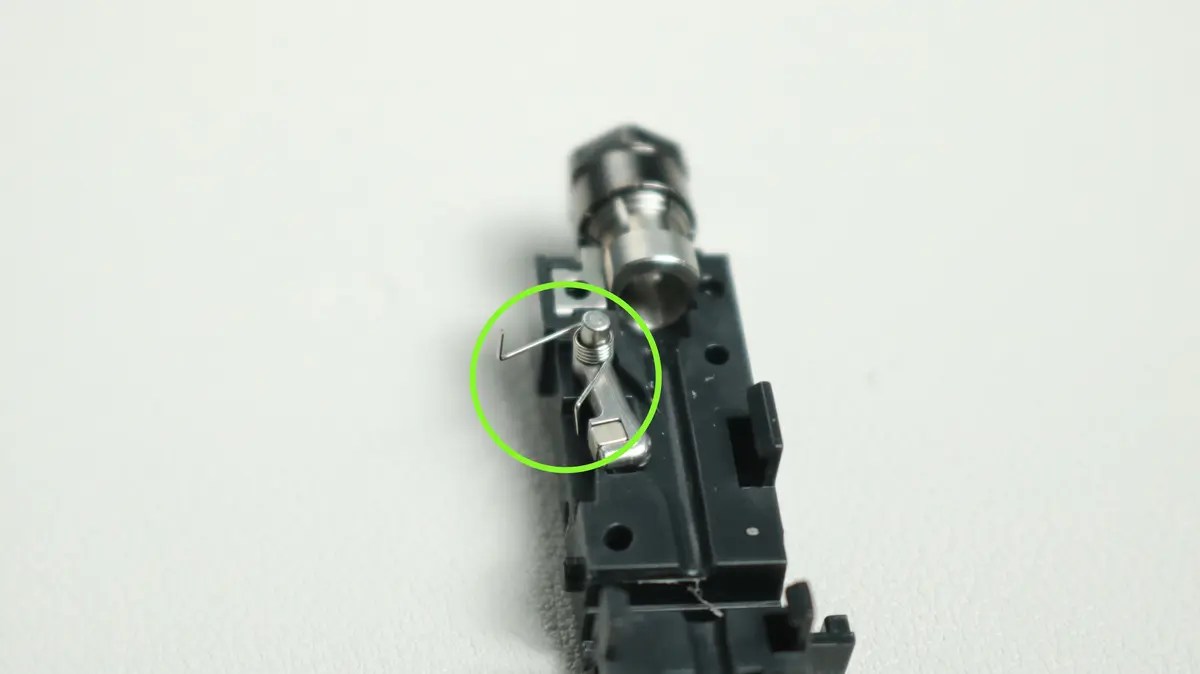

Når du er færdig, monteres alle dele på plastkabinettet.

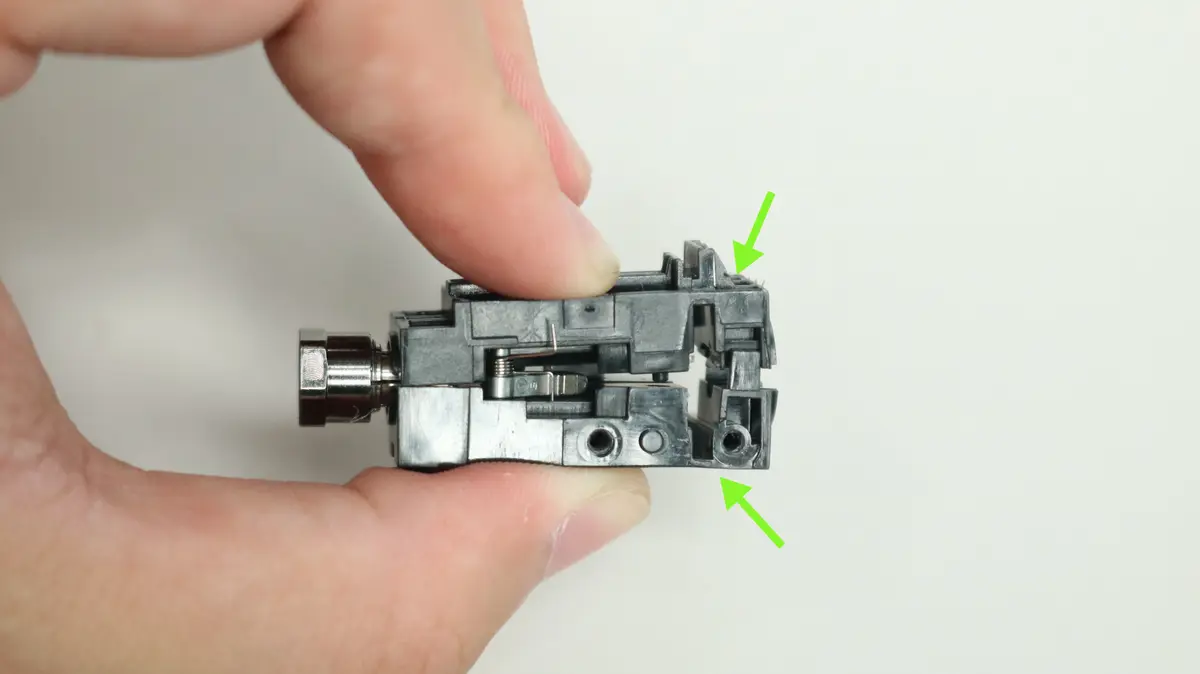

Luk den anden halvdel af plastkabinettet og spænd fastgørelsesskruerne.

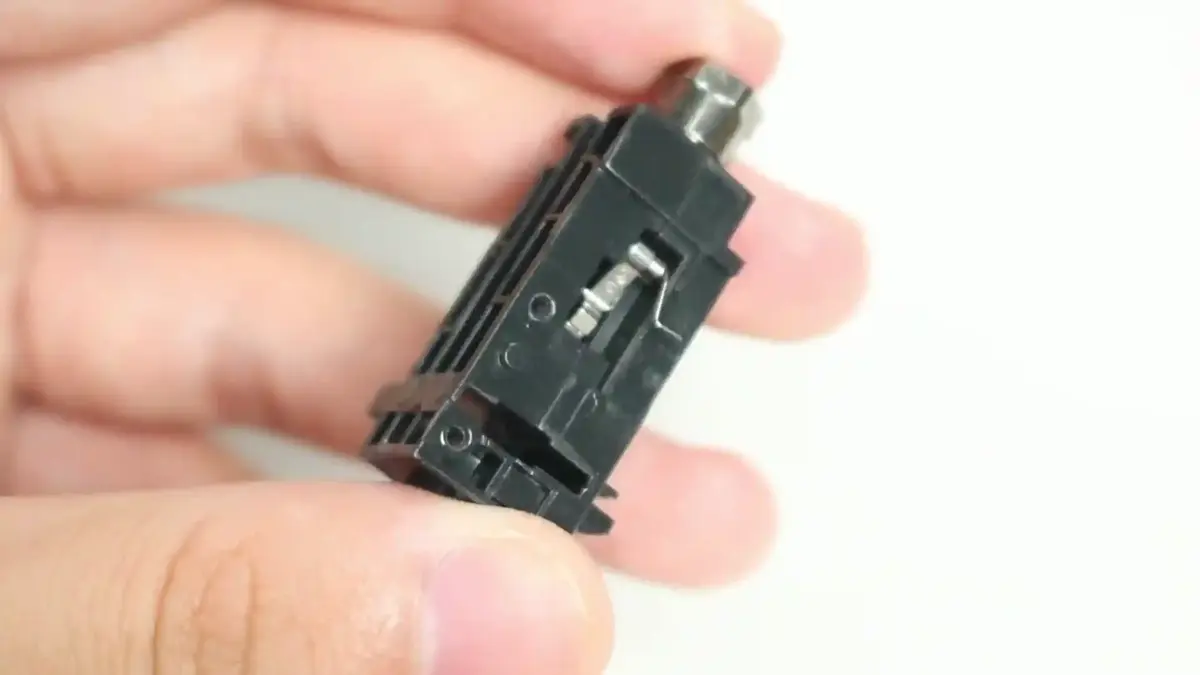

Brug en genstand med en ru overflade til at justere fjederens position.

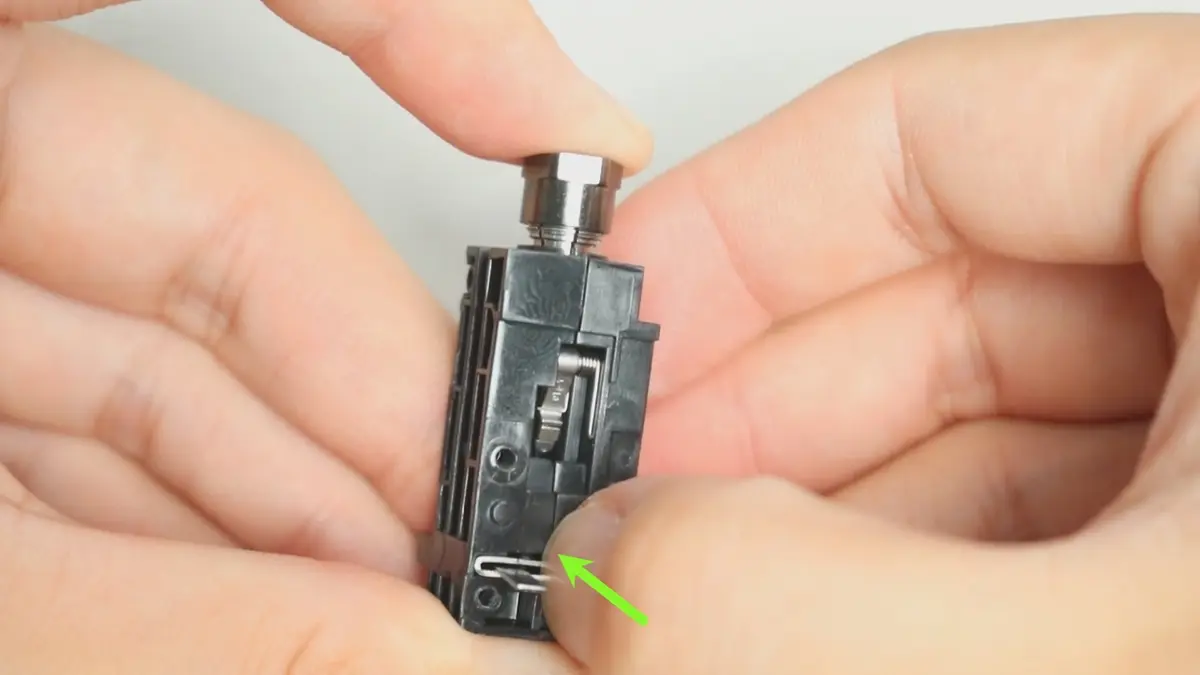

Monter skæremodulet og dets fastgørelsesskrue igen.

Trin 4: Saml og monter igen

Monter printet igen og spænd dets fastgørelsesskruer.

Se derefter Udskiftning af X2D ekstruder-komponenter og Udskiftning af X2D toolhead-kabinet for at montere ekstruder-komponenterne og toolhead-kabinettet igen.

Funktionstest

Vælg den højre ekstruder til fremføring på skærmen. Når enheden viser, at fremføringen er gennemført, er rengøringen færdig.
