Filament-sensor inspektion og fejlsøgning
Hvornår skal sensoren udskiftes?
- Printeren viser meddelelsen "Failed to send filament to the extruder", selvom der er filament i slangen oven over printerhovedet.
- Ved udskrivning med AMS eller AMS Lite viser printeren meddelelsen "Please pull the filament from the external spool", selvom der ikke er filament i slangen.
- Printeren viser meddelelsen "Please insert filament into the filament inlet until it can no longer be pushed", selvom filamentet allerede er ført ind i ekstruderen.
Nødvendigt værktøj og materialer
- Et kort stykke filament
- H1.5 og H2.0 unbrakonøgle (valgfrit)
- Fladnæbstang (valgfrit)
Sikkerhedsadvarsel
VIGTIGT!
Det er afgørende at slukke printeren inden ethvert vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printerhoved-kabler. At udføre arbejde, mens printeren er tændt, kan forårsage kortslutning og dermed skade på elektronikken og sikkerhedsmæssige risici.
Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at afmontere dele, herunder hotenden. Dette blotter ledninger og elektroniske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere problemer.
Det er derfor afgørende at slukke printeren og frakoble den fra strømforsyningen, inden du påbegynder vedligeholdelse. Dette forebygger kortslutning og skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Har du spørgsmål til denne vejledning, anbefaler vi, at du opretter en supportsag, så vi kan hjælpe dig hurtigst muligt.
Denne vejledning dækker flere printermodeller. Klik på den relevante fane for at gå til afsnittet for din printer.
Testvejledning

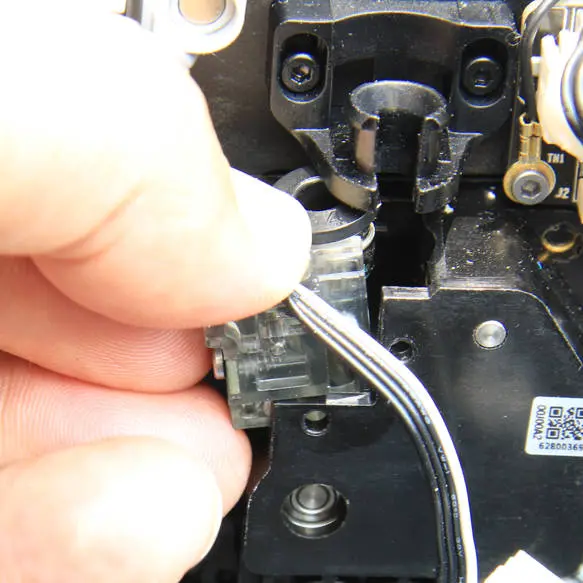

Tryk på den sorte del af stikket for at frigøre det, og træk derefter PTFE-slangen ud af filament-hubben.

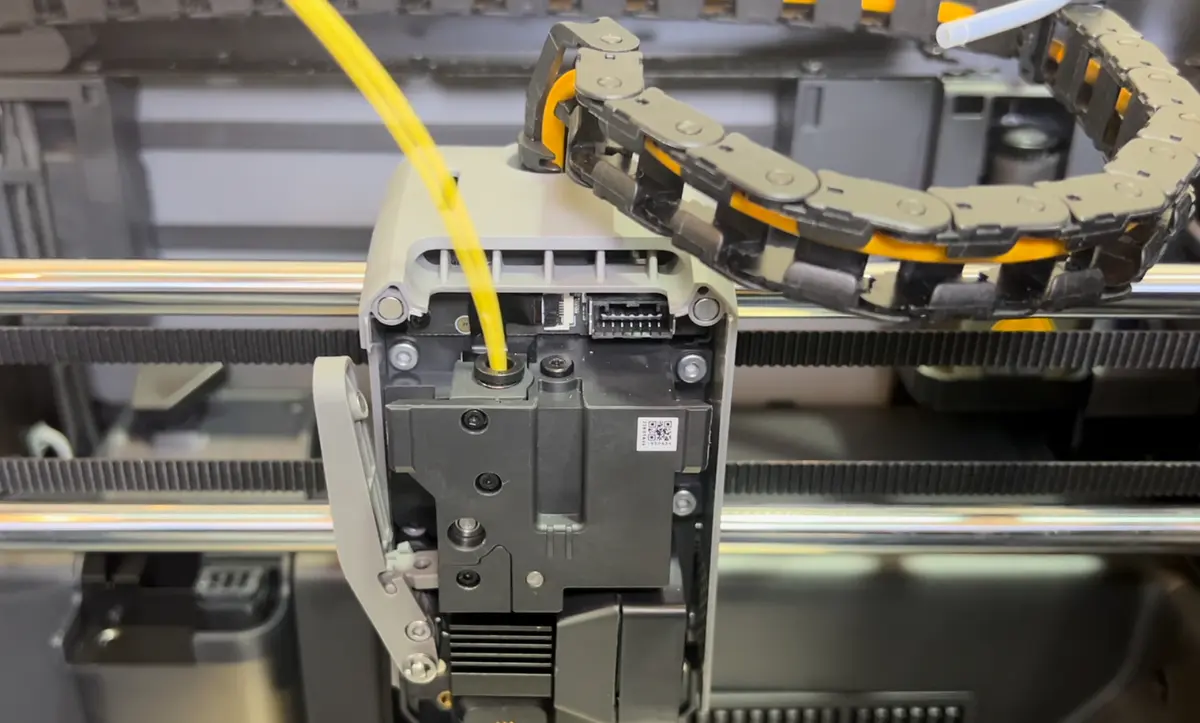

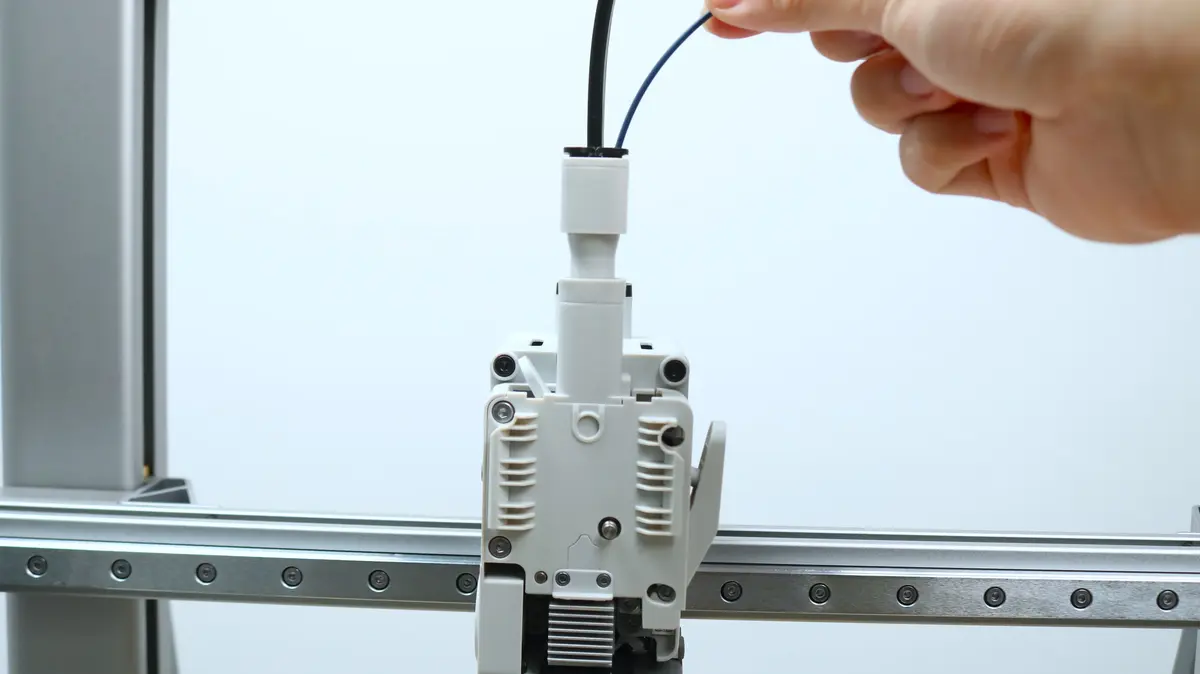

Indfør et stykke filament i filament-hubben.

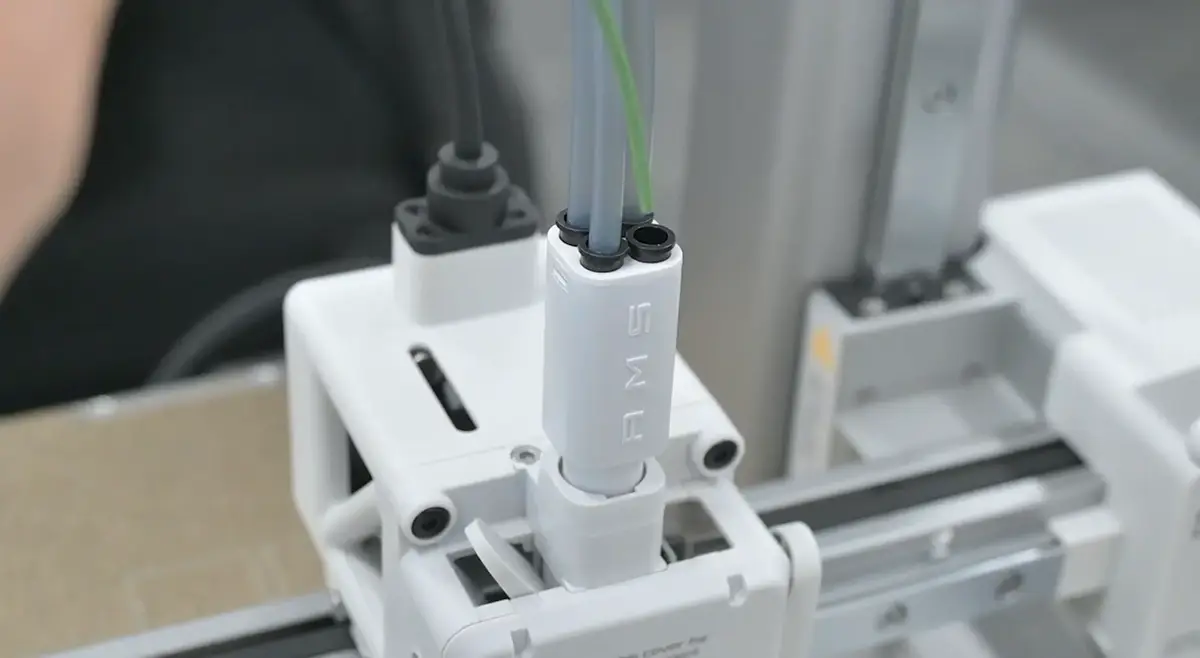

Kontroller, om den lille grønne prik lyser op ved ekstruderens position på printerens skærm.
-
Hvis den lille grønne prik lyser op, når filamentet indsættes, fungerer sensoren normalt;
-

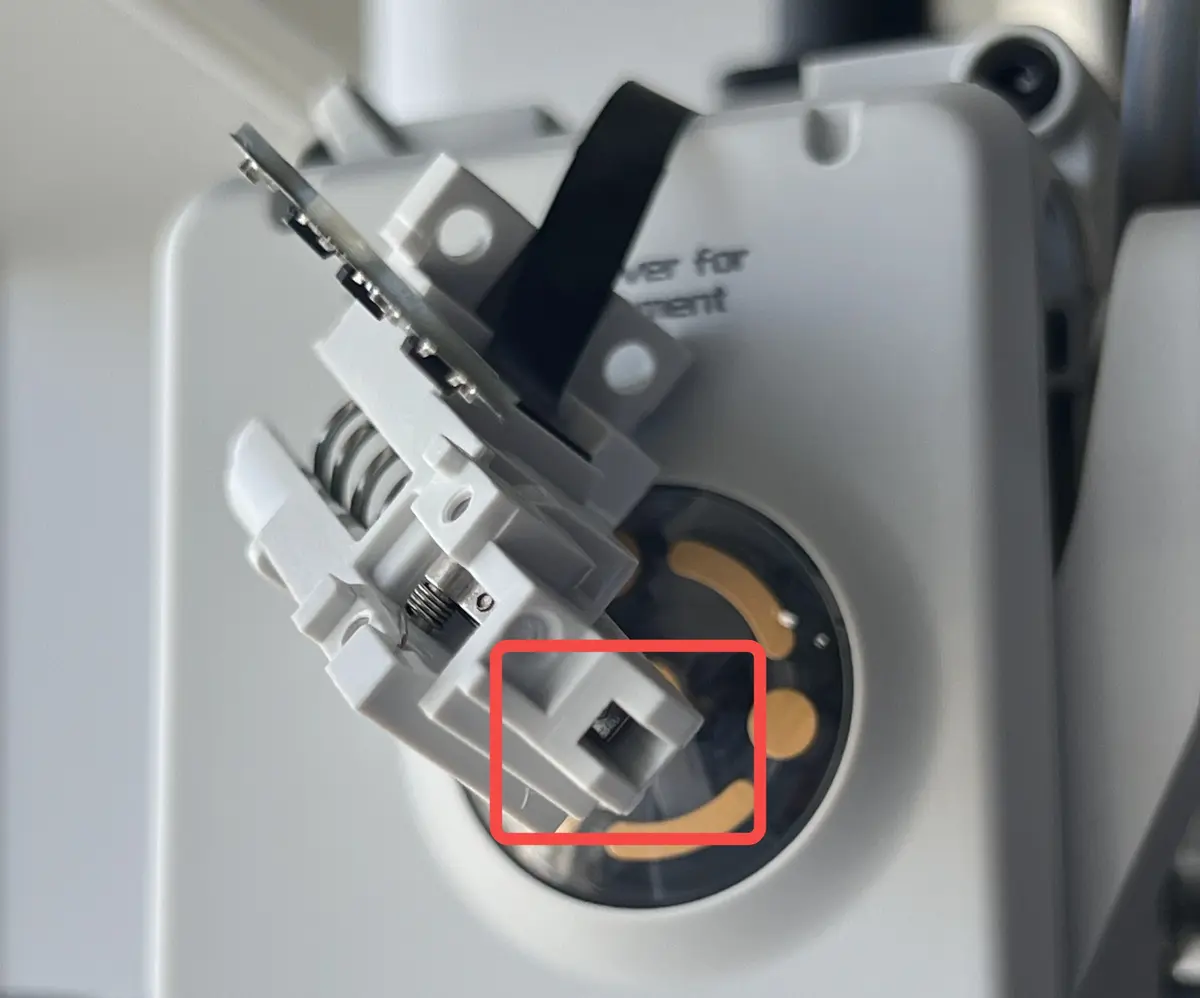

Hvis den lille grønne prik ikke lyser op eller forbliver tændt, skal du foretage yderligere fejlsøgning.
Demontering og montering

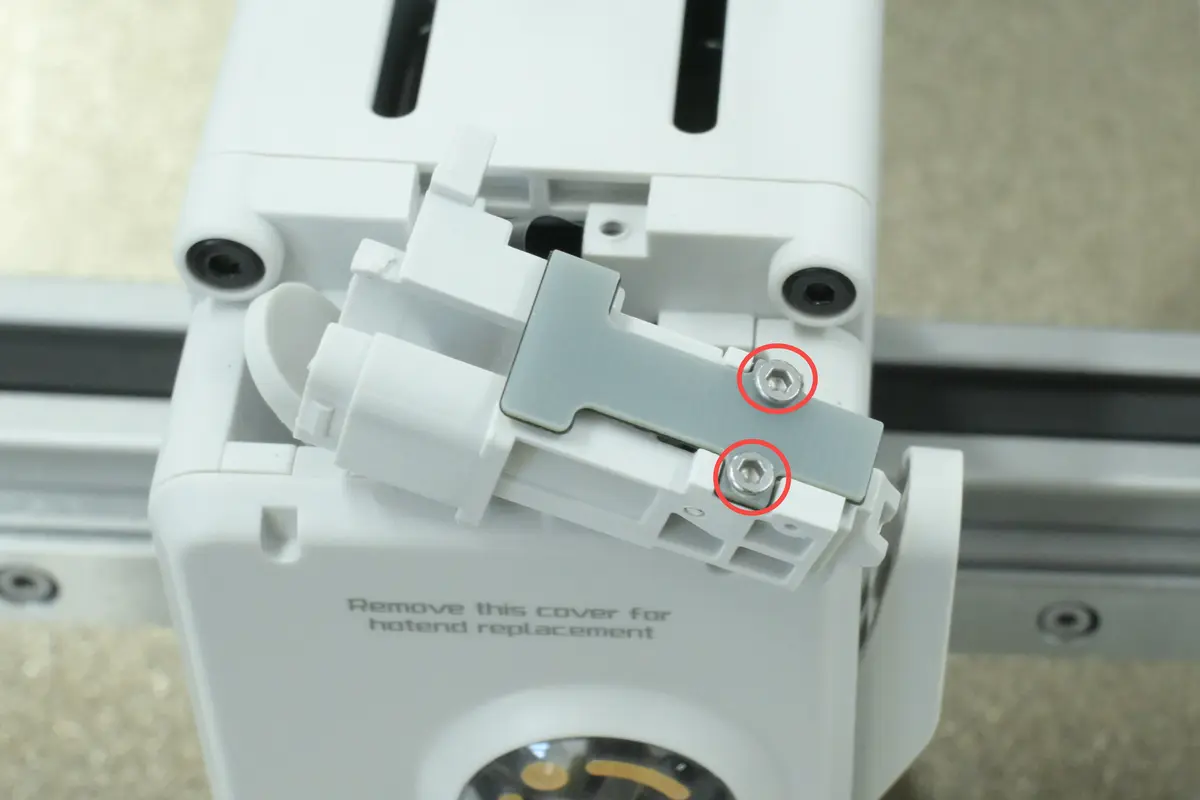

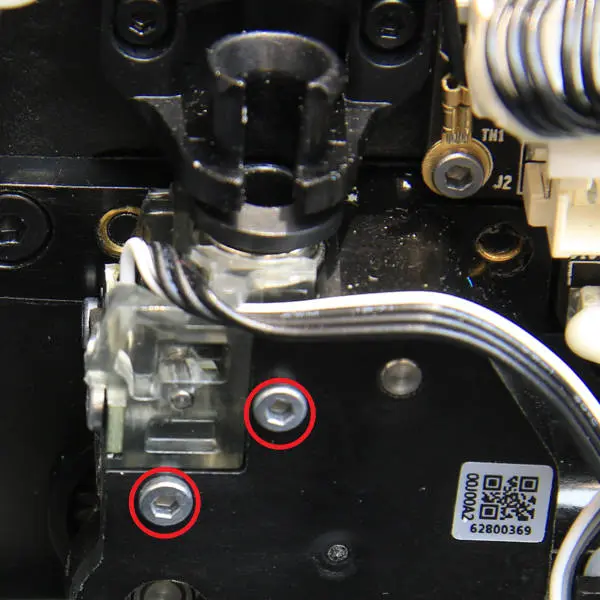

Fjern fastgøringsskruerne på 5-vejs-base-huset.

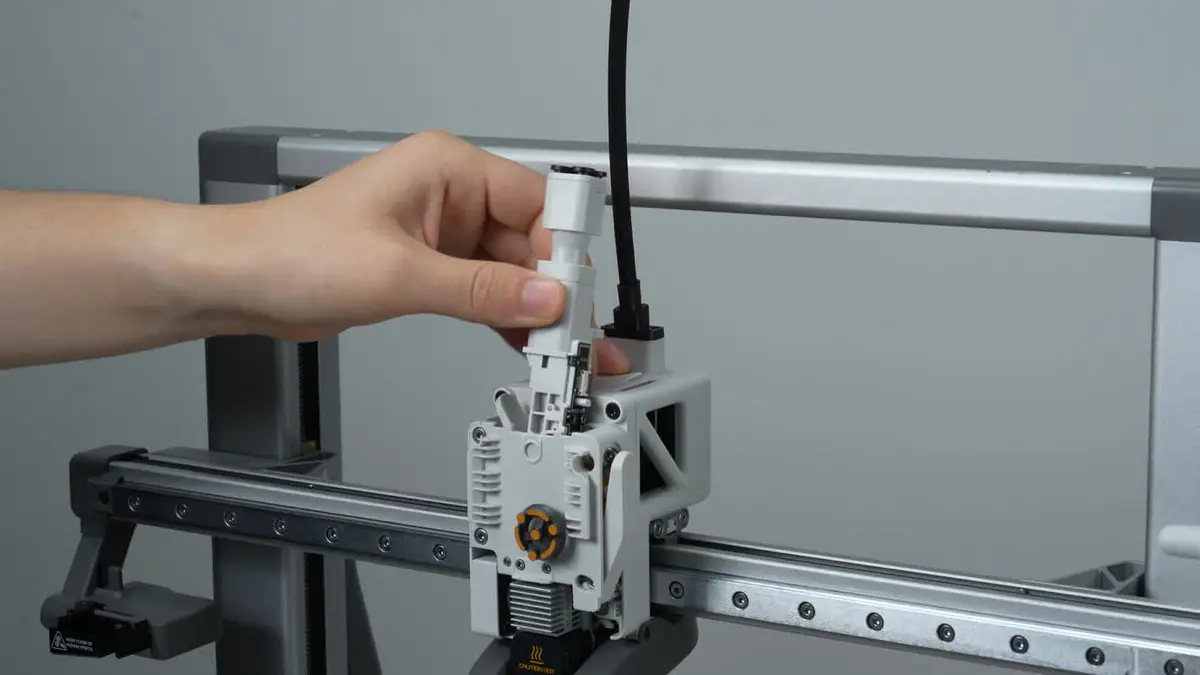

Fjern forsigtigt 5-vejs-base-huset.

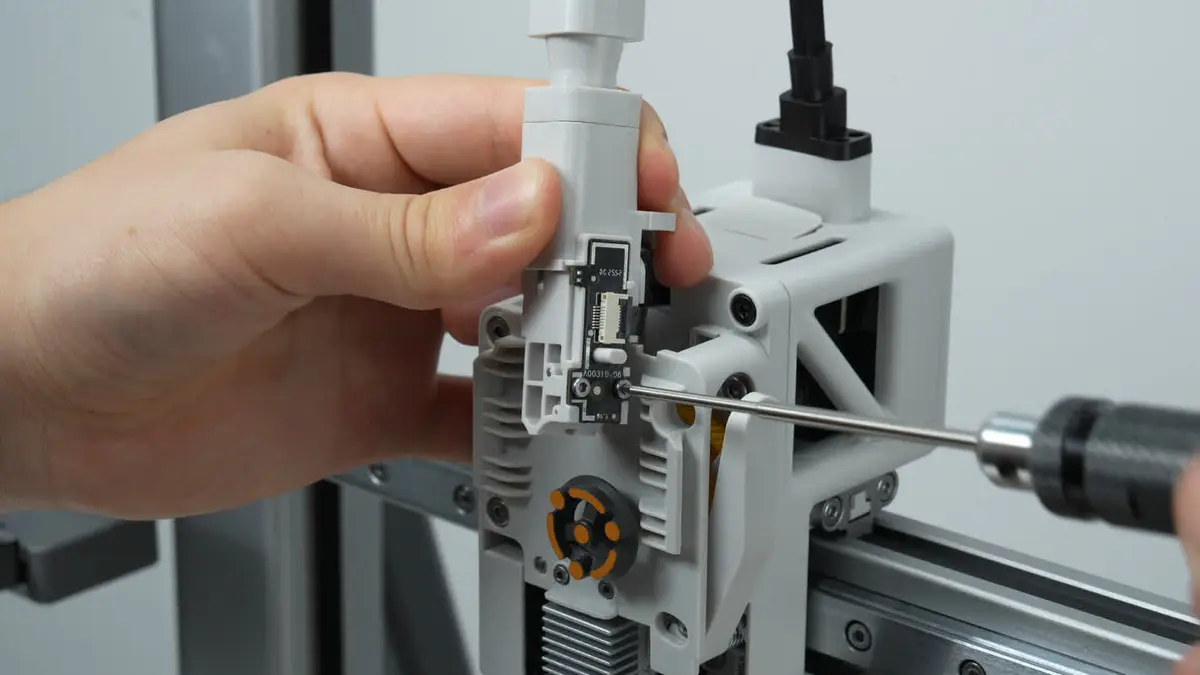

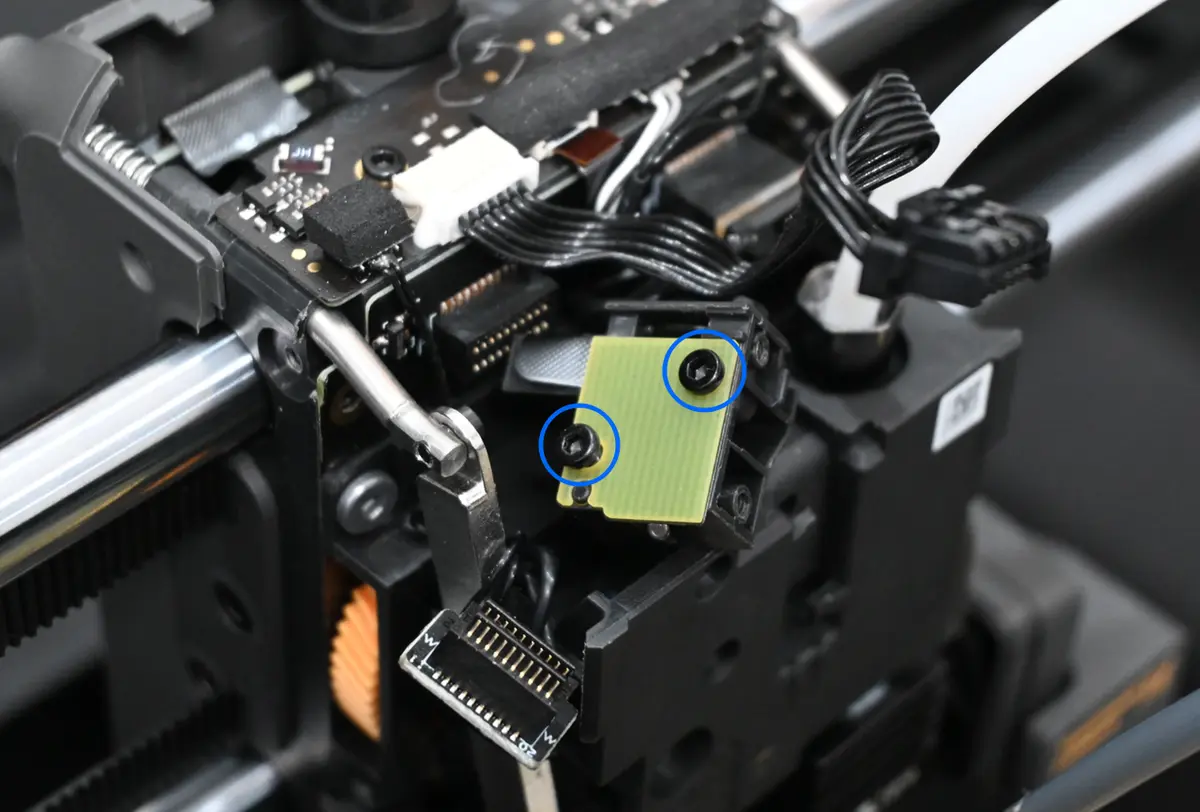

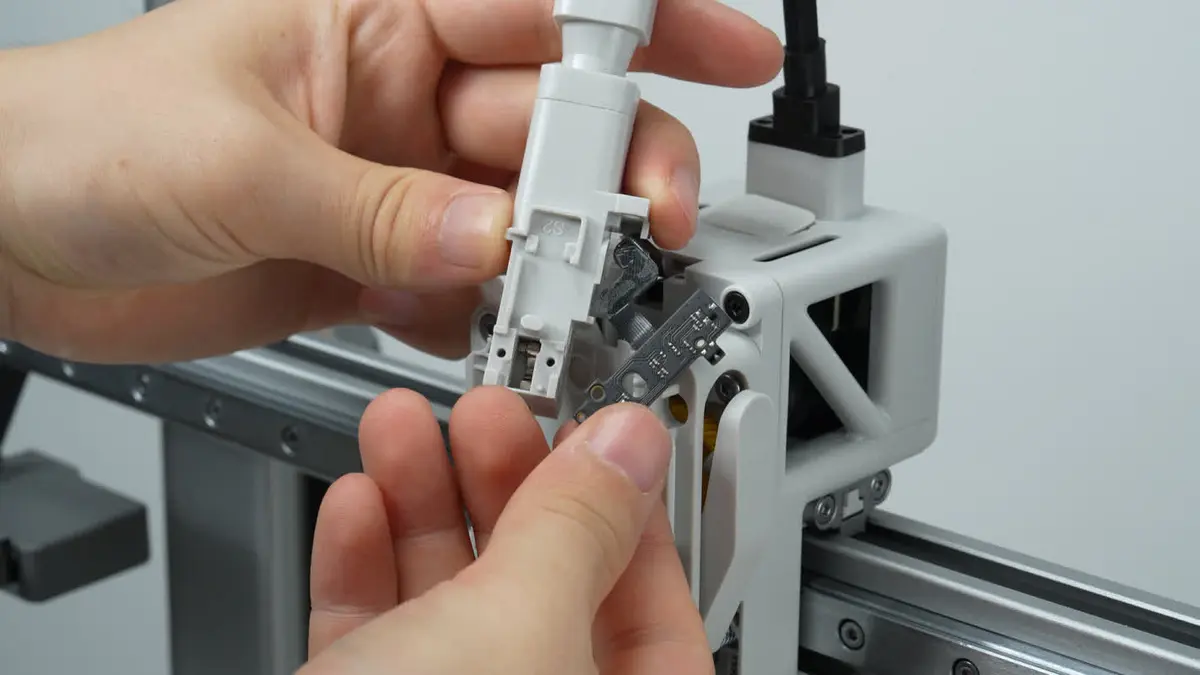

Løsn Hall-boardets fastgøringsskruer og fold Hall-boardet op.
 |
 |
Fejlsøgningstrin

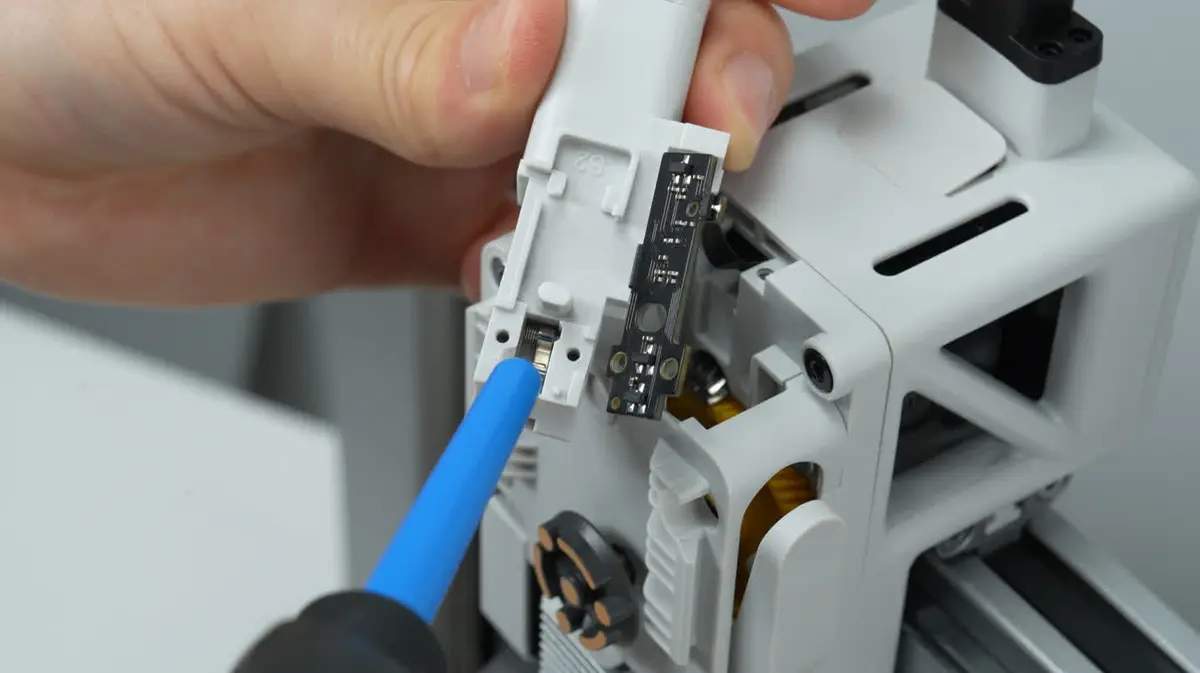

Brug trykladuftdåse eller en hårtørrer til at rense rundt om magneten.

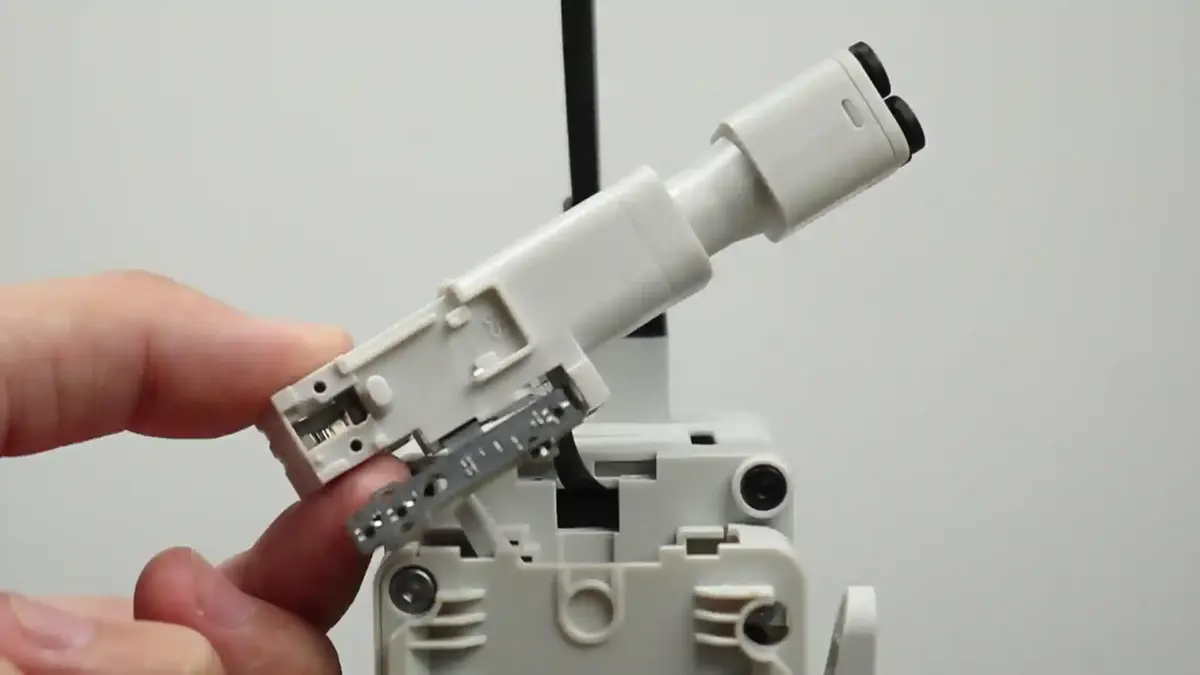

Indfør et stykke filament for at sikre, at magneten bevæger sig korrekt.
Tør begge sider af printkortet med en ren papirhåndklæde for at forhindre støv i at påvirke sensoren, og saml den derefter tilbage i filament-sensor-basen.
Genstart maskinen, når du er færdig, og kontroller den lille grønne prik på skærmen. Fortsætter fejlen, kan du se denne wiki for at genoprette forbindelsen til ribbon-kabelstikket (nr. 5) i TH board-enden. Fortsætter fejlen, skal filament-sensor-enheden udskiftes. Se denne wiki.

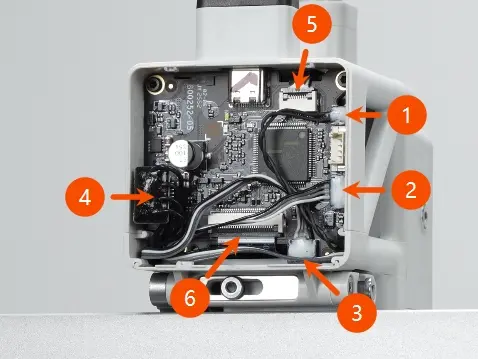

| Nummer | Tilslutningsobjekt | Nummer | Tilslutningsobjekt |
|---|---|---|---|
| 1 | Eddy Current-spoler | 4 | Hotend-varmemontering |
| 2 | Hotend-kølingsventilator | 5 | Hall-board for indlasning |
| 3 | Dele-kølingsventilator | 6 | A3508 Ekstruder-motor |
Testvejledning

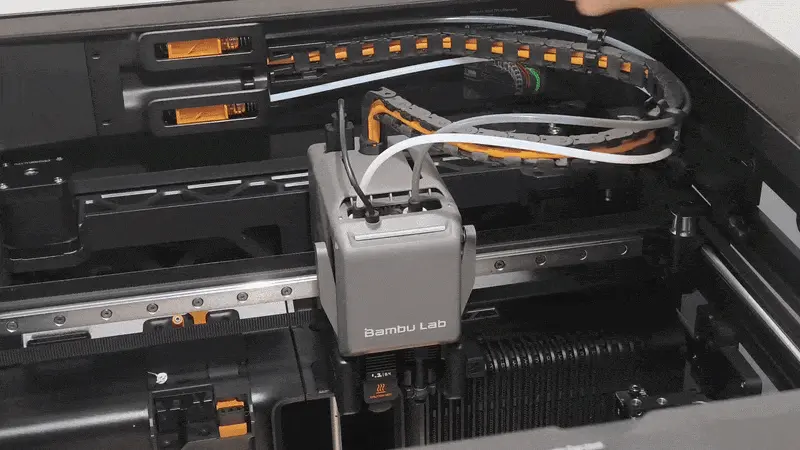

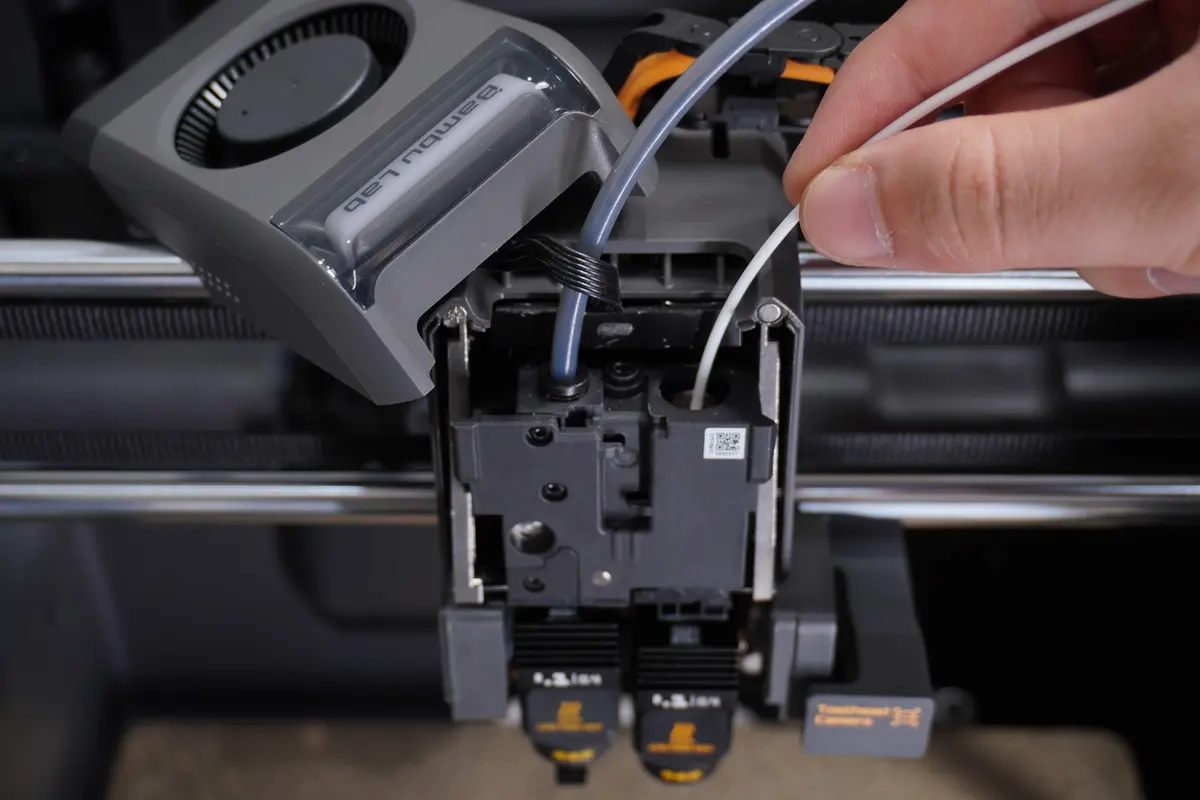

Fjern den forbedrede kølingsventilator eller dækslet på printerhovedet. Træk stikket op for at frakoble det, hold bunden af ventilatoren med højre hånd og skub opad, klem toppen af ventilatoren med venstre hånd og løft den udad for at fjerne den.

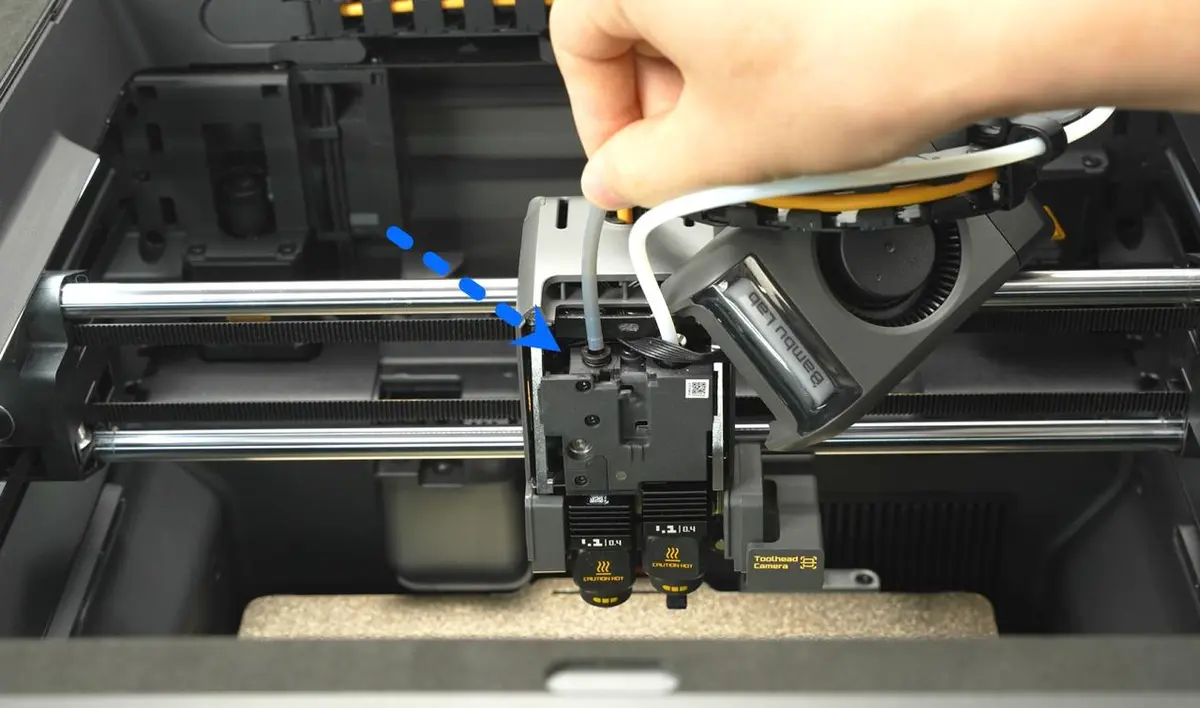

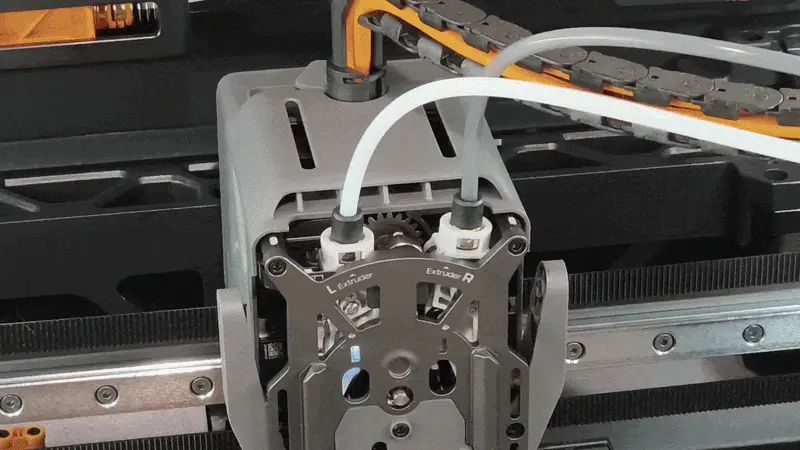

Tryk på det pneumatiske stik og træk slangen ud for den venstre eller højre ekstruder, afhængigt af hvilken du fejlsøger.

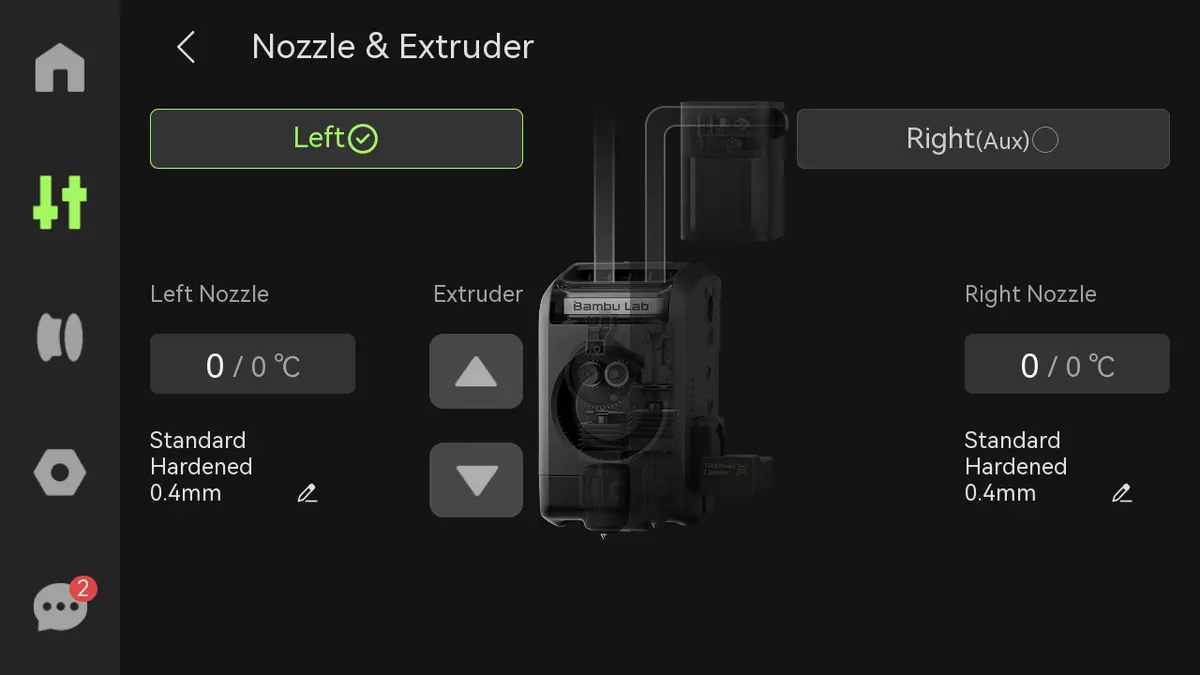

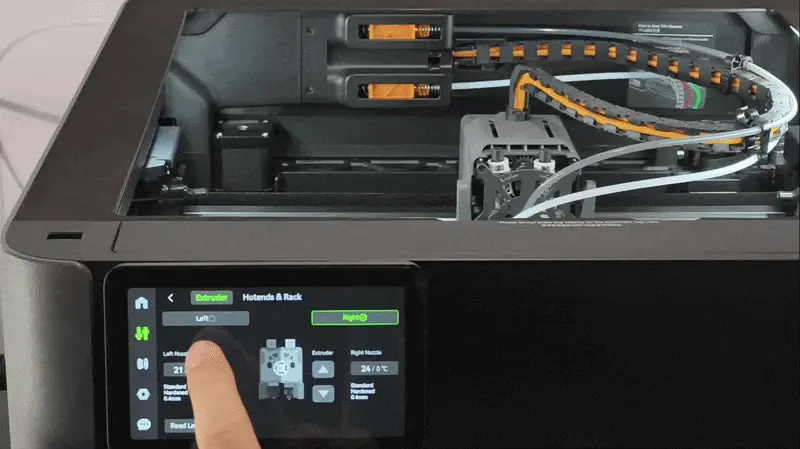

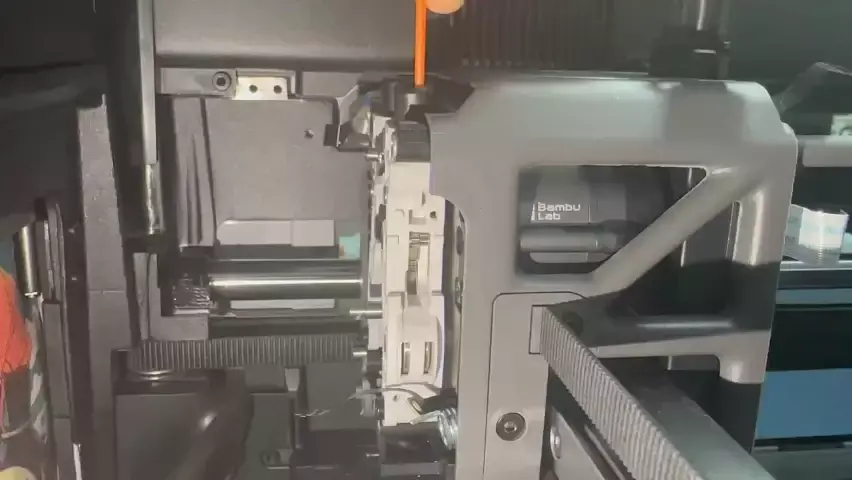

Vælg den venstre eller højre ekstruder på skærmen, og indfør derefter manuelt et stykke filament i ekstruderen. Kontroller filament-siden på skærmen:
-

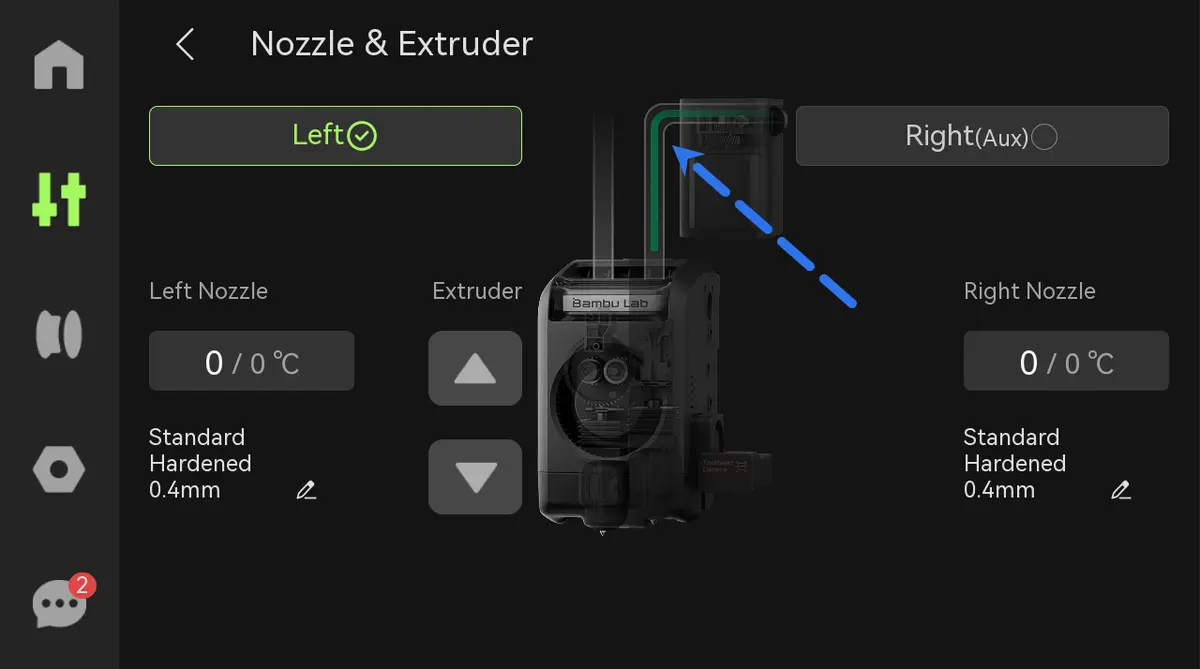

Hvis skærmen viser, at filament er til stede med grønt lys, fungerer sensoren normalt.
-
Hvis skærmen ikke viser noget filament, kan det indikere en sensorfejl med falsk detektion. Fortsæt med yderligere fejlsøgning.

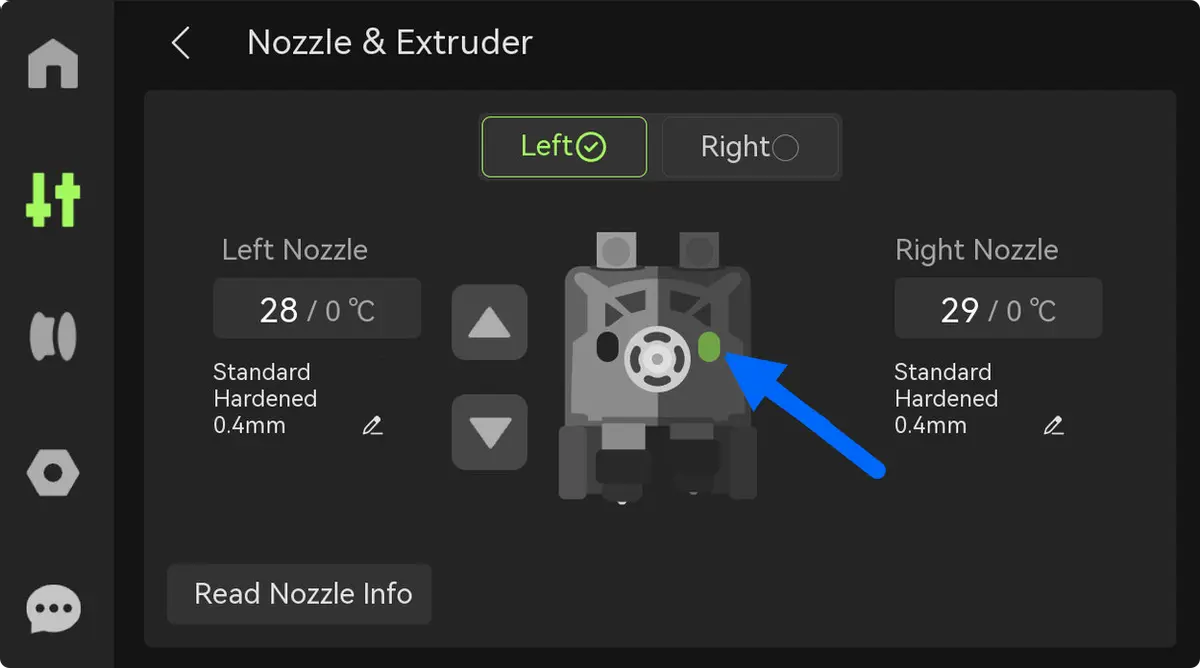

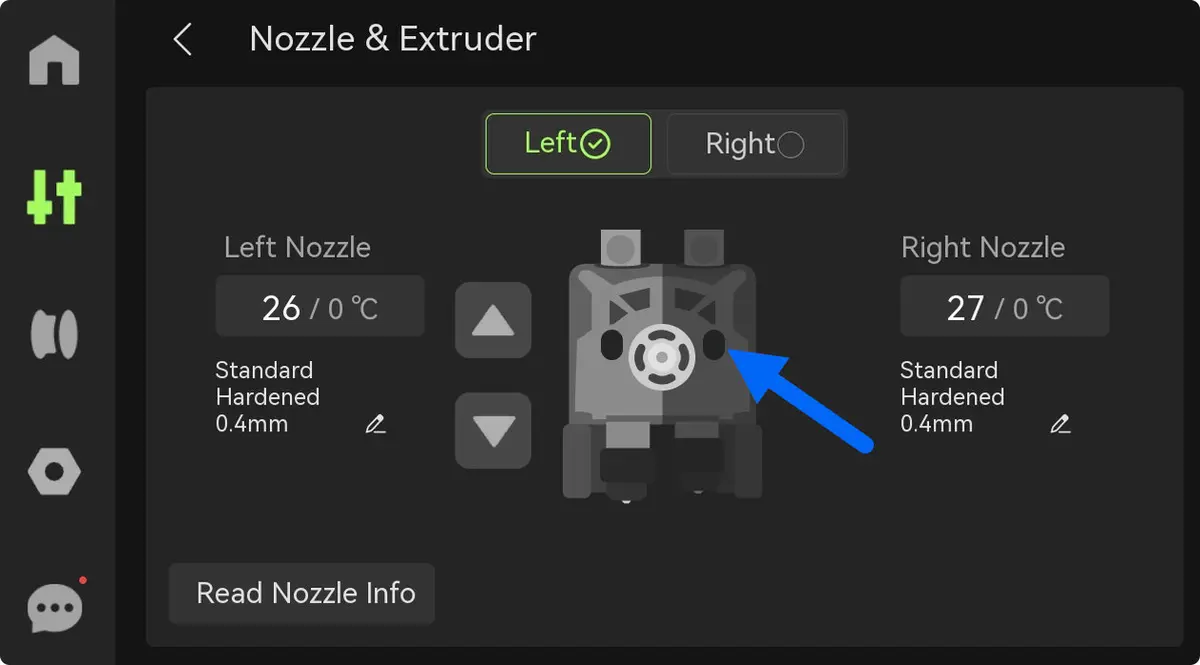

 Grat ikon: Ingen filament registreret |
 Gront ikon: Filament registreret |
Demontering og montering
Se Udskiftning af H2D dobbeltsekstruder-idlers og filament-sensor for forsigtigt at fjerne filament-sensoren og frigore adgang til drejearmen.

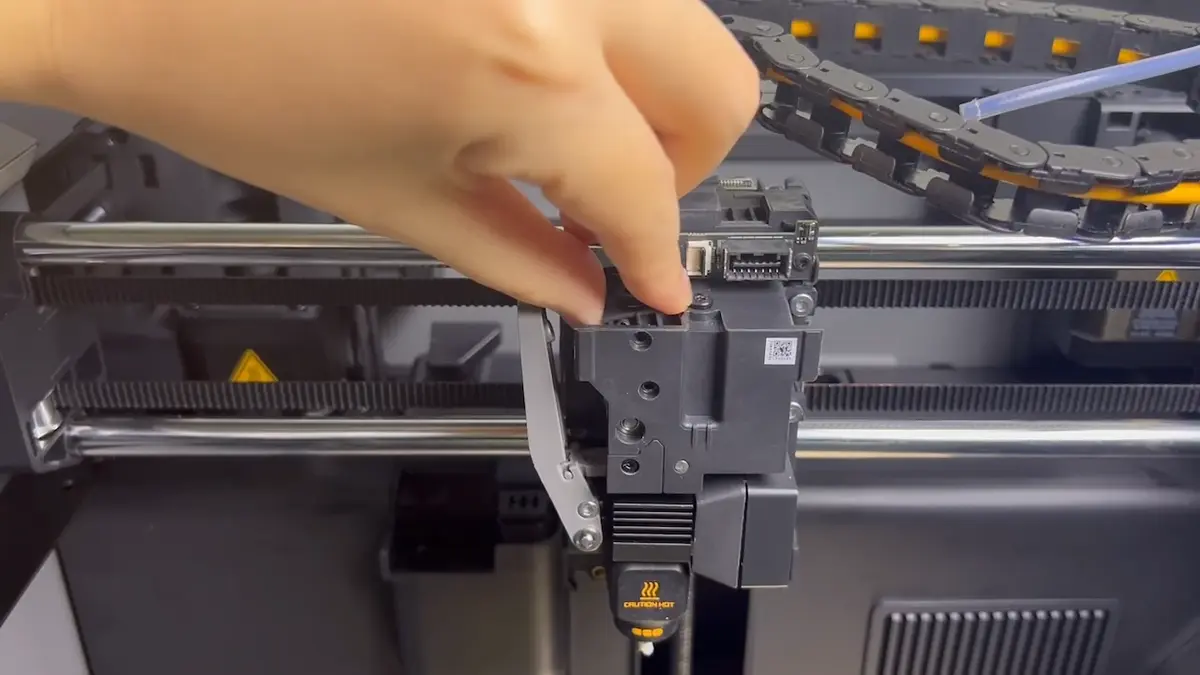

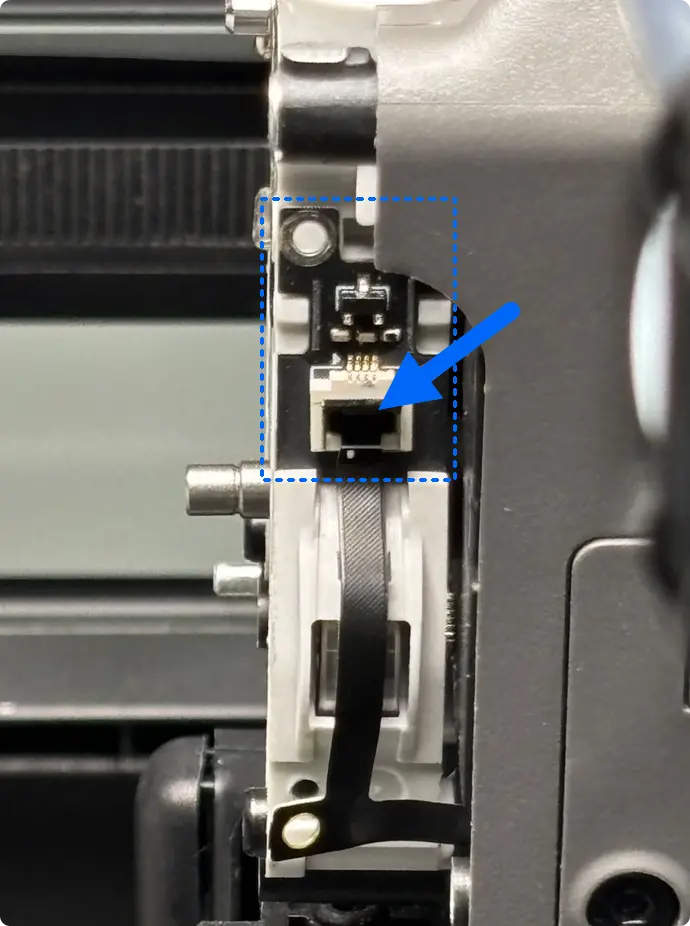

Fjern det markerede kabel og træk filament-sensoren ud.
Fejlsøgningstrin

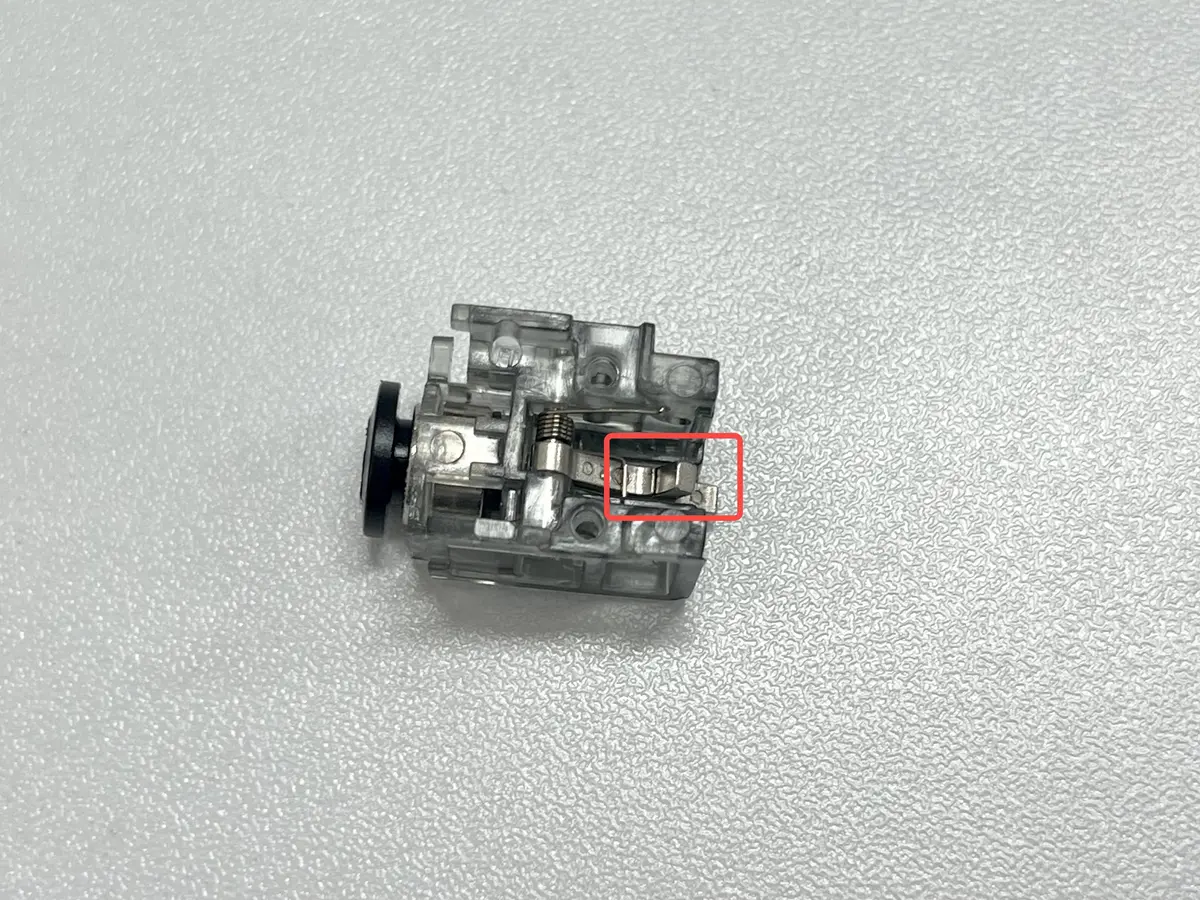

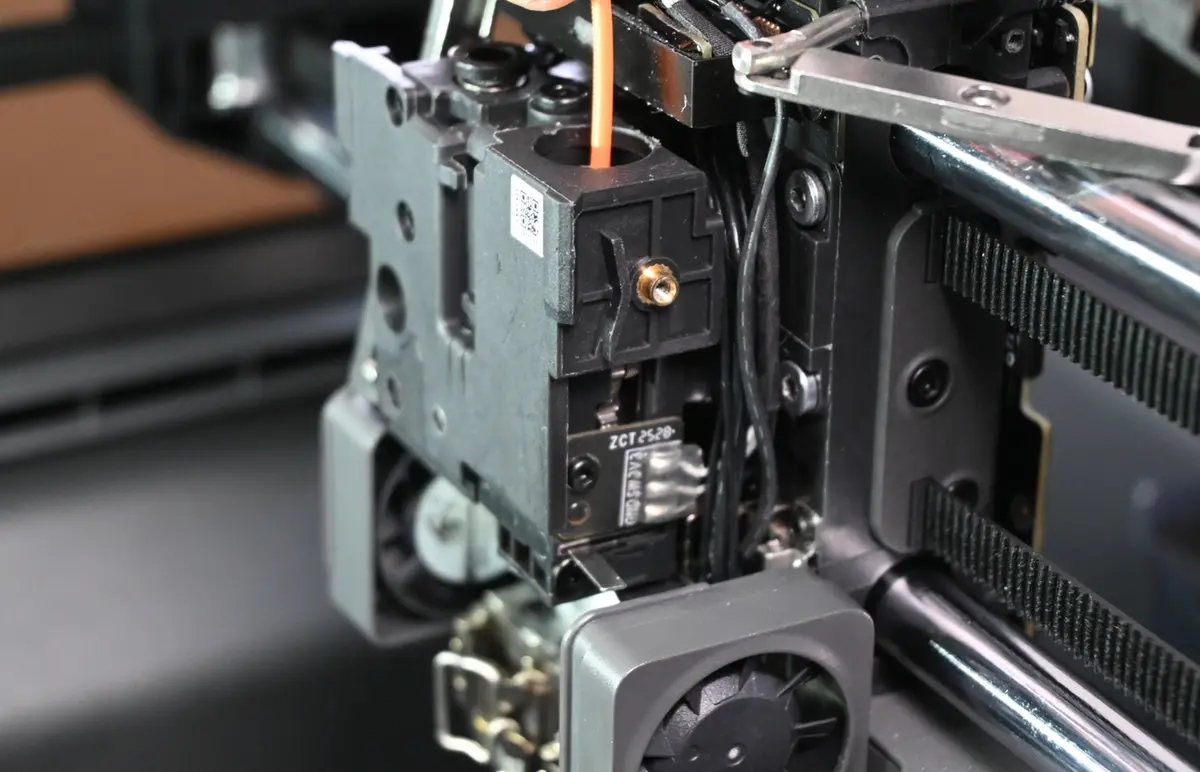

Indfør et lille stykke filament, observer om armen bevæger sig jævnt, og bekræft, at armen automatisk vender tilbage, efter filamentet er fjernet.
-
Hvis armen opfører sig unormalt, sidder fast i filament eller støder på modstand ved tilbagevending, skal du kontrollere for fremmedlegemer ved armens drejepunkt og rense grundigt.
-
Fungerer armen normalt, er filament-sensoren defekt. Se Udskiftning af H2D dobbeltsekstruder-idlers og filament-sensor for at udskifte den.
Testvejledning
Åbn printerhovedetets magnetiske forcover, tryk pa stikklasen for at frakoble kablet, og fjern derefter frontdækslet.
 |
 |
Brug en tang til at trykke på den sorte del af det pneumatiske slangestik, og fjern derefter PTFE-slangen.

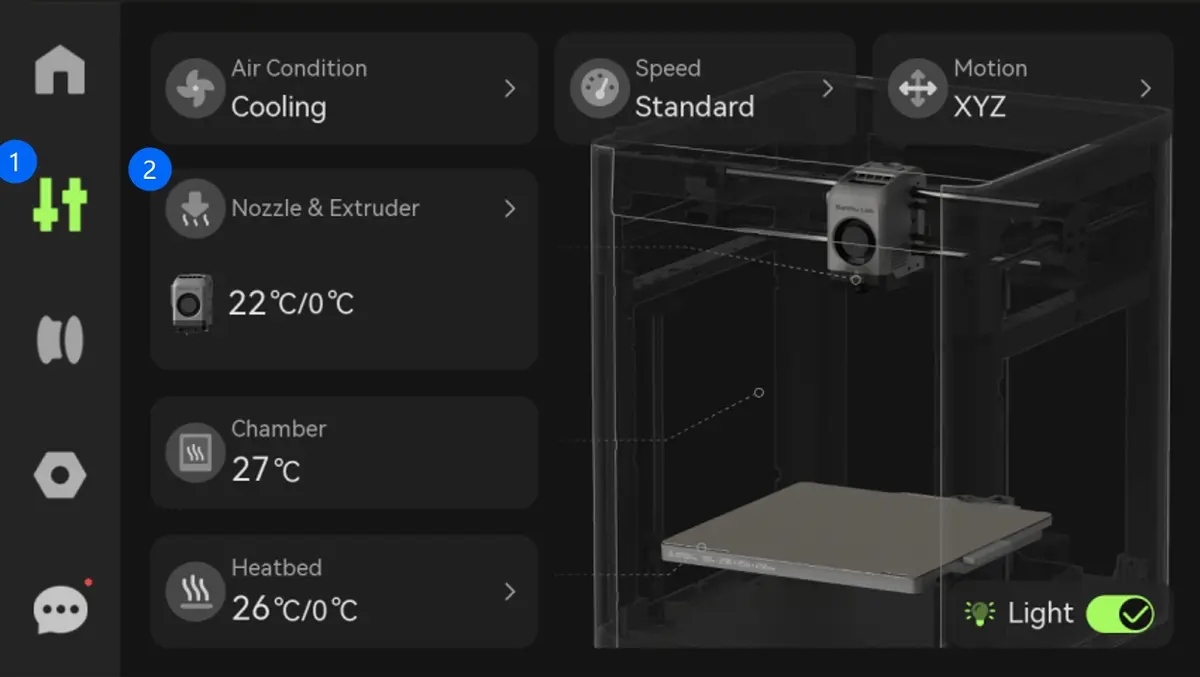

Tryk pa Kontrol > Mundstykke og ekstruder pa skærmen.
 |
 |

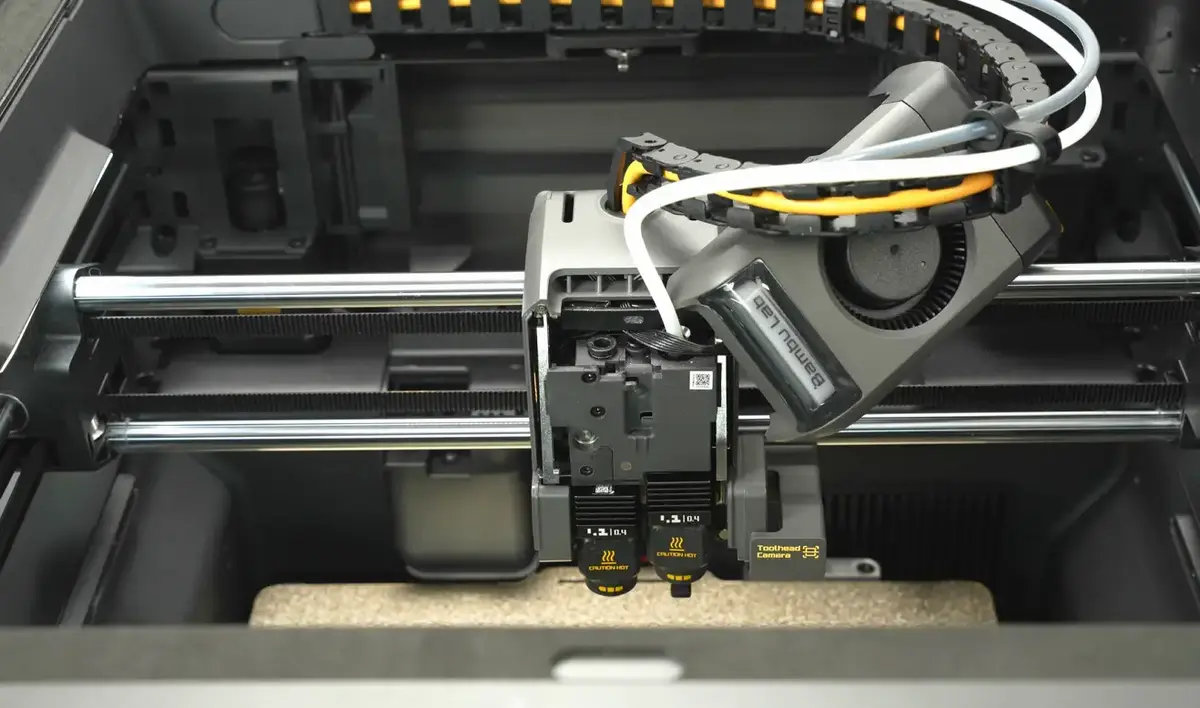

Indfør manuelt et stykke filament i ekstruderen, og træk det derefter ud, mens du observerer eventuelle ændringer i ekstruder-visningen.
Nar filament-sensoren fungerer korrekt, vises filamentet i ekstruderen pa skærmen, nar det indføres, og forsvinder igen, nar det fjernes.
 |
 |
- Hvis filament-billedet pa skærmen vises og forsvinder normalt ved indsætning og fjernelse af filament, fungerer filament-sensoren korrekt. Hvis ikke, skal du følge fejlsøgningstrinene herunder.
Demonteringstrin

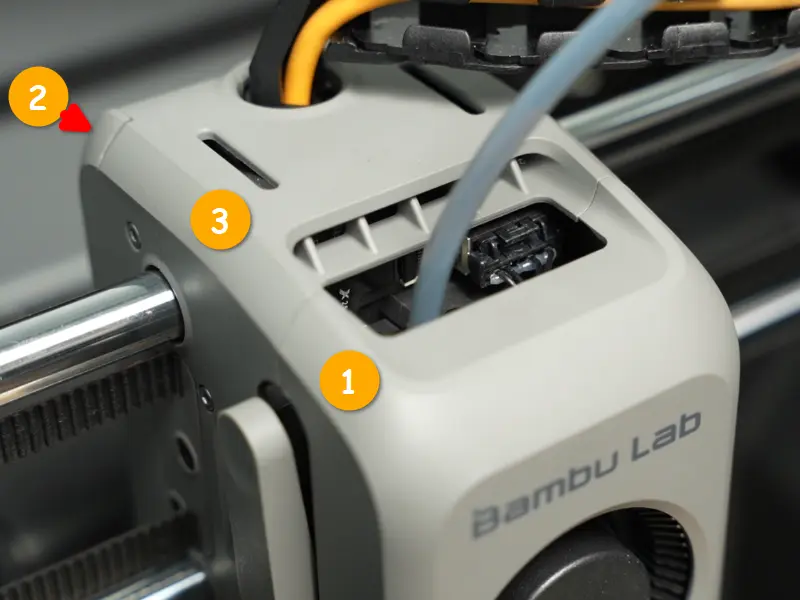

Se Udskiftning af printerhovedhus for at fjerne printerhoved-midterhuset og bagdækslet (dele 2 og 3 pa billedet herunder).

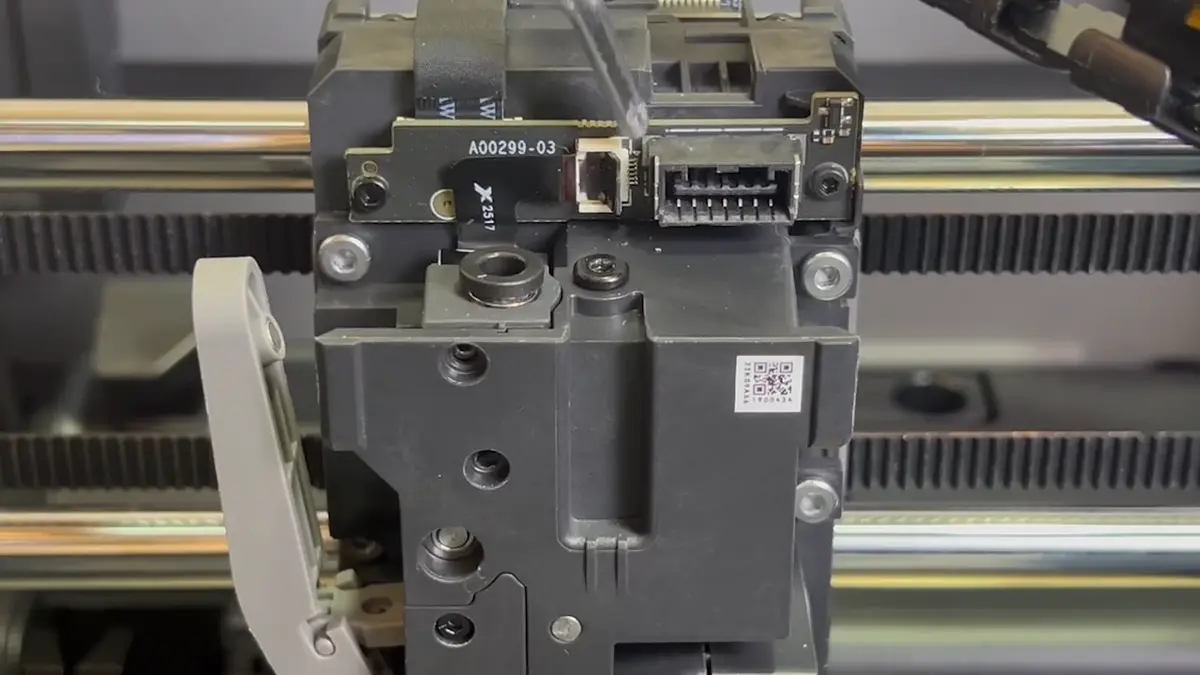

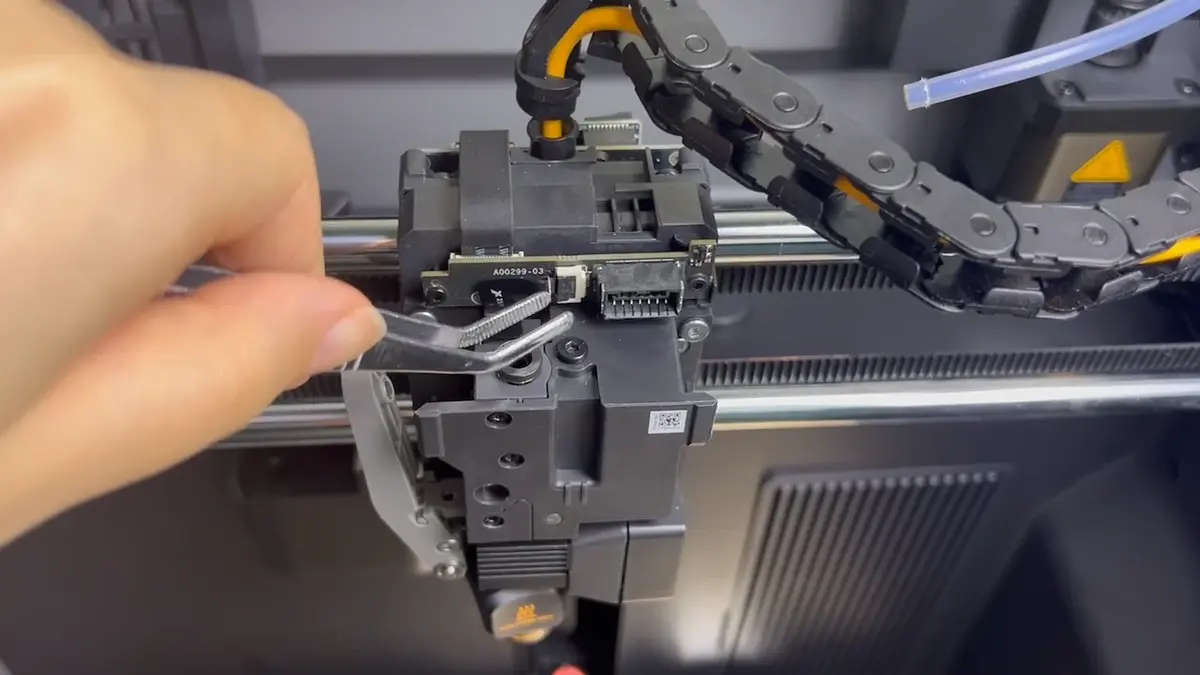

Brug en tang til at brikke frontdækslet pa filament-sensor-boardstikket og frakobl kablet.

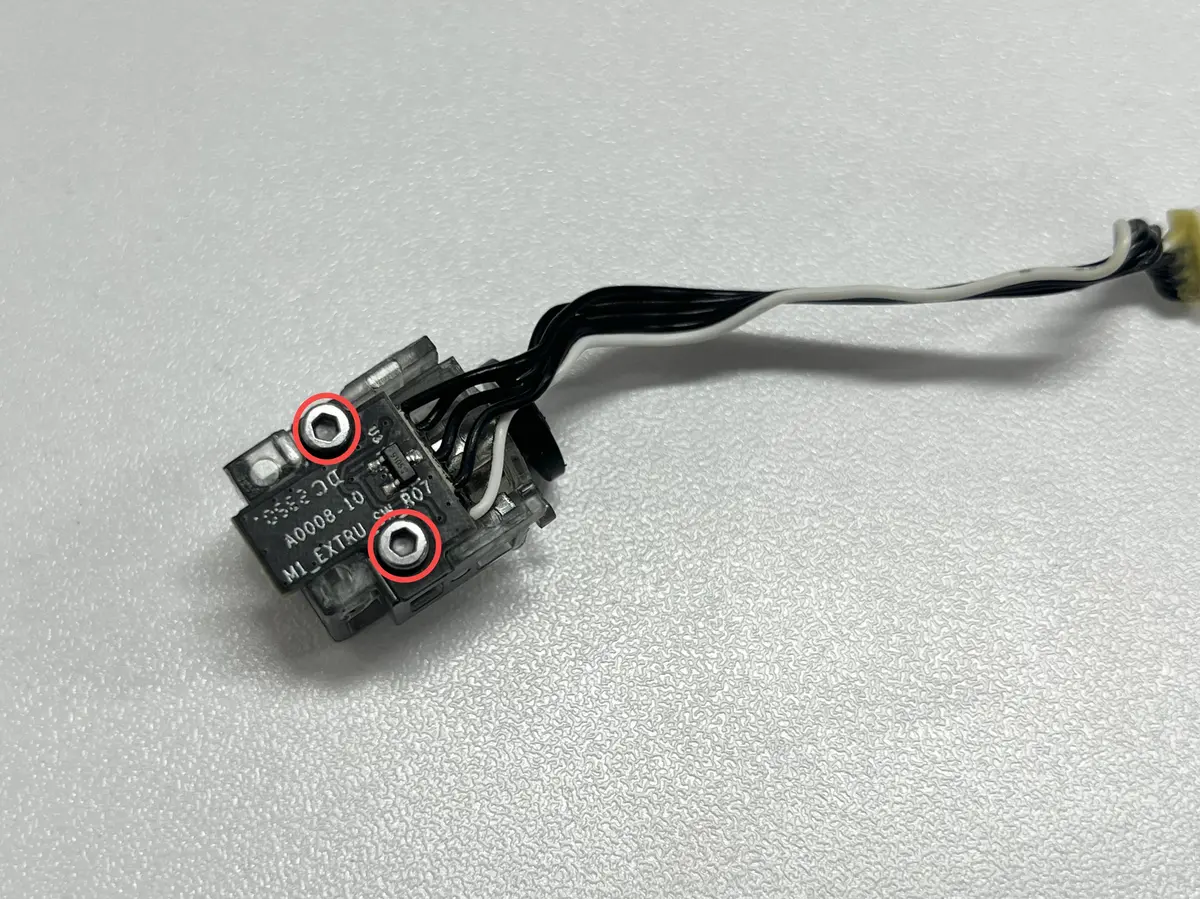

Brug en H1.5 unbrakonøgle til at løsne de to skruer pa filament-sensor-board-samlingen.
Vip forsigtigt filament-sensor-board-samlingen og løft den opad for at fjerne den.
Fejlsøgningstrin
Kontroller indersiden af filament-sensoren for eventuelle filamenter og sikr, at armen fungerer korrekt.
Rens eventuelle filamentrester indeni filament-sensor-samlingen. Indfør et stykke filament fra det pneumatiske slangestik og observer armens bevægelse.

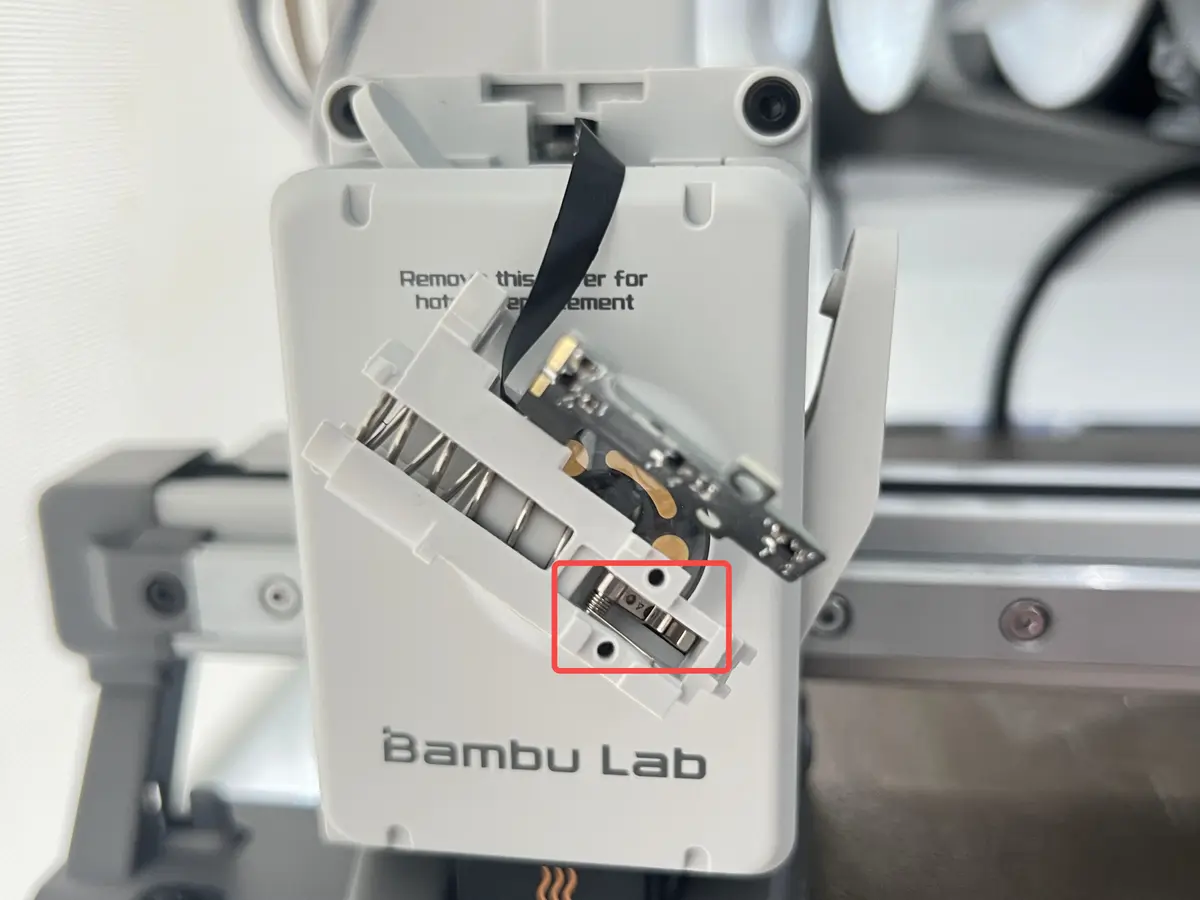

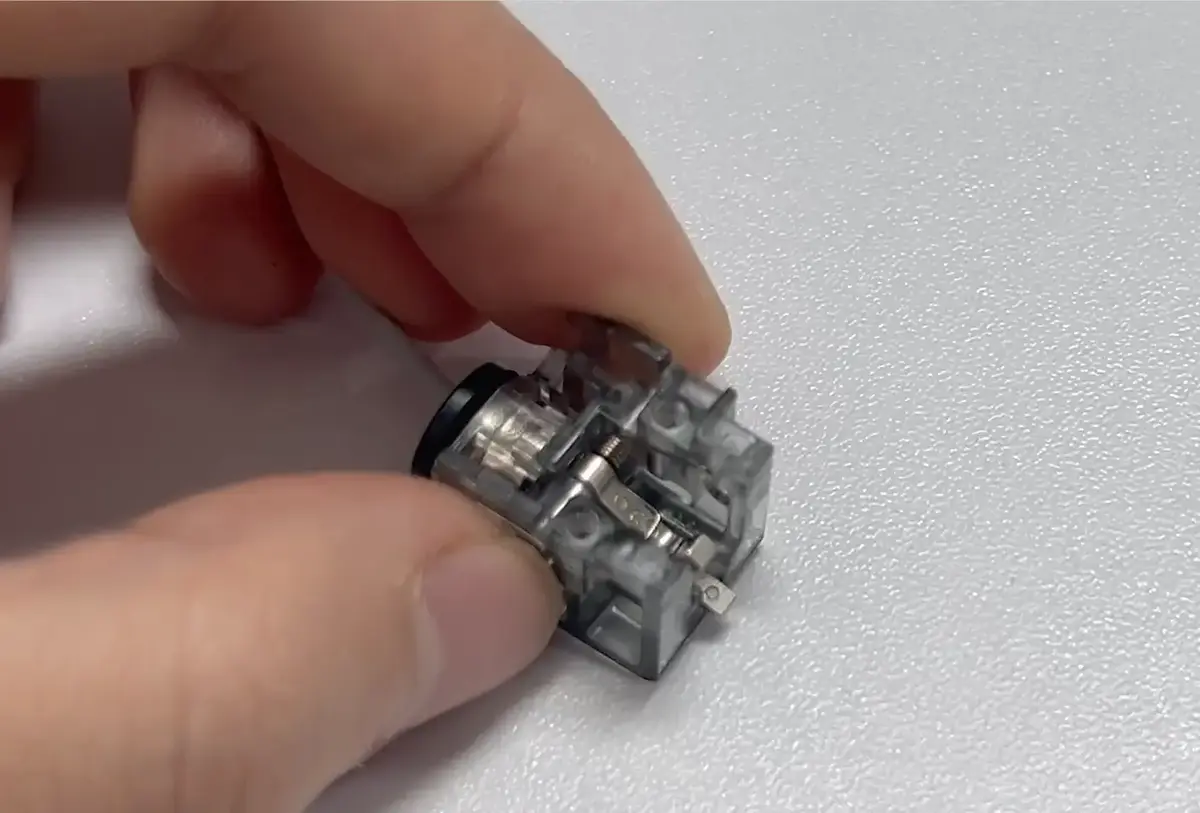

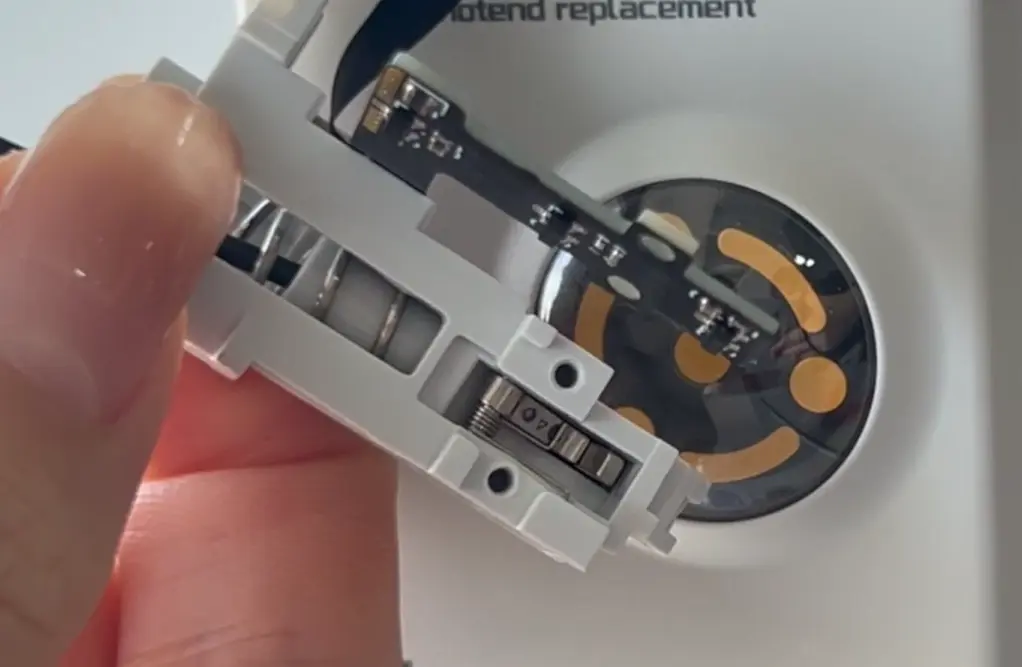

Nar armen fungerer normalt, løftes den, nar filament indføres, og vender automatisk tilbage til sin oprindelige position, nar filamentet fjernes.

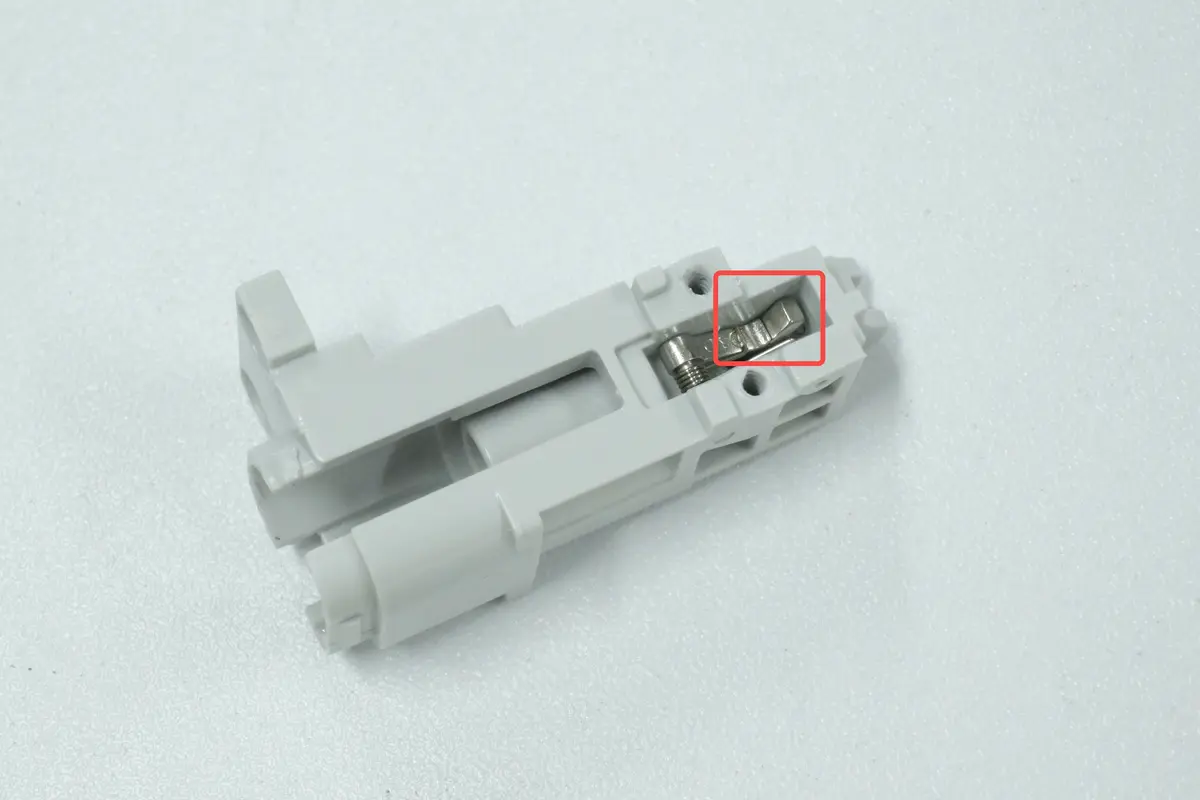

Er armen fastklemt, kan du forsigtigt bevæge den til venstre og højre for at nulstille dens position.
Monteringstrin

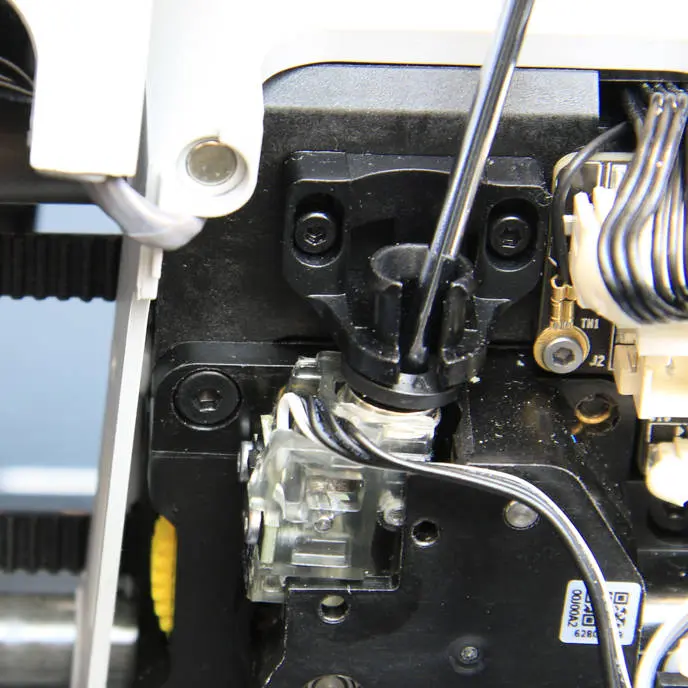

Sæt filament-sensor-board-samlingen tilbage, og brug en H1.5 Allen-nøgle til at geninstallere de to skruer og fastgøre den.

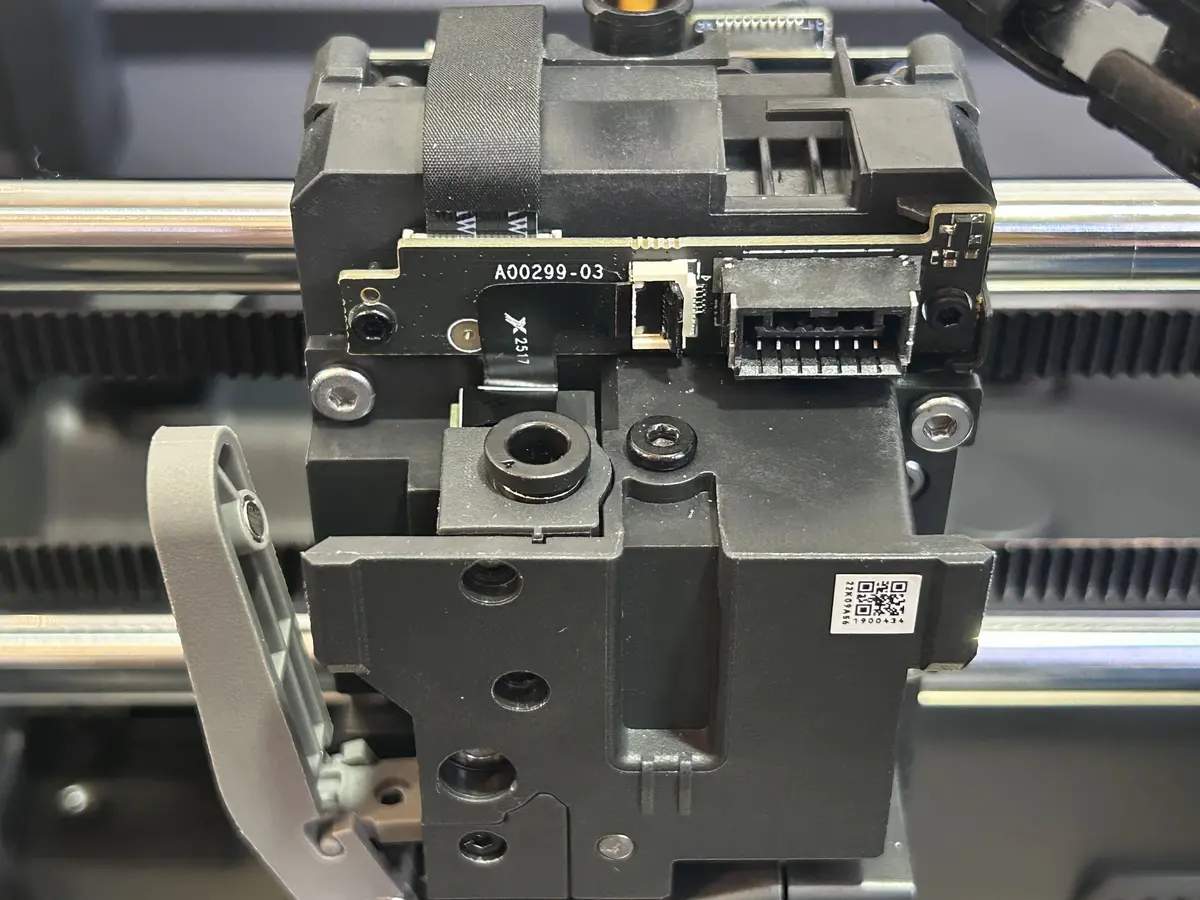

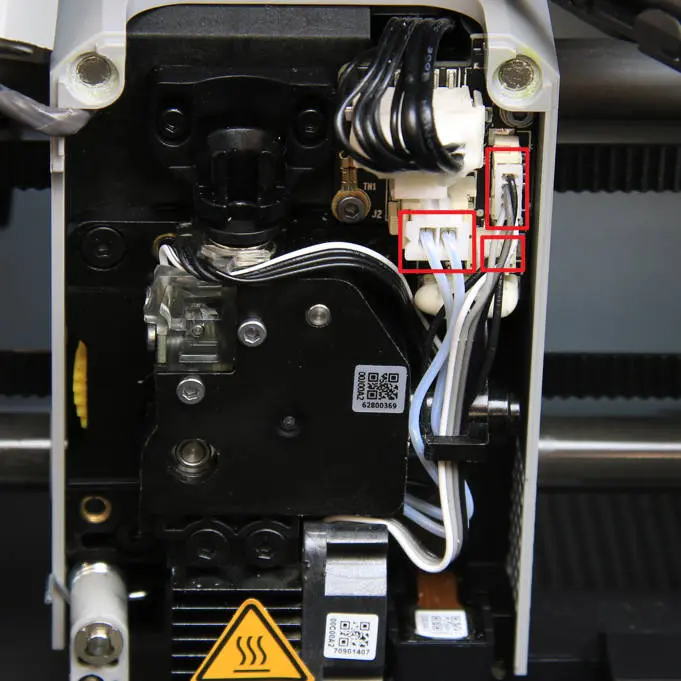

Gentilslut filament-sensor-board-kablet som vist herunder, og sæt stiklasen pa plads.
 |
 |
Se Vejledning til udskiftning af printerhovedhus pa P2S for at installere printerhoved-midterhuset og bagdækslet (dele 2 og 3 pa billedet herunder).

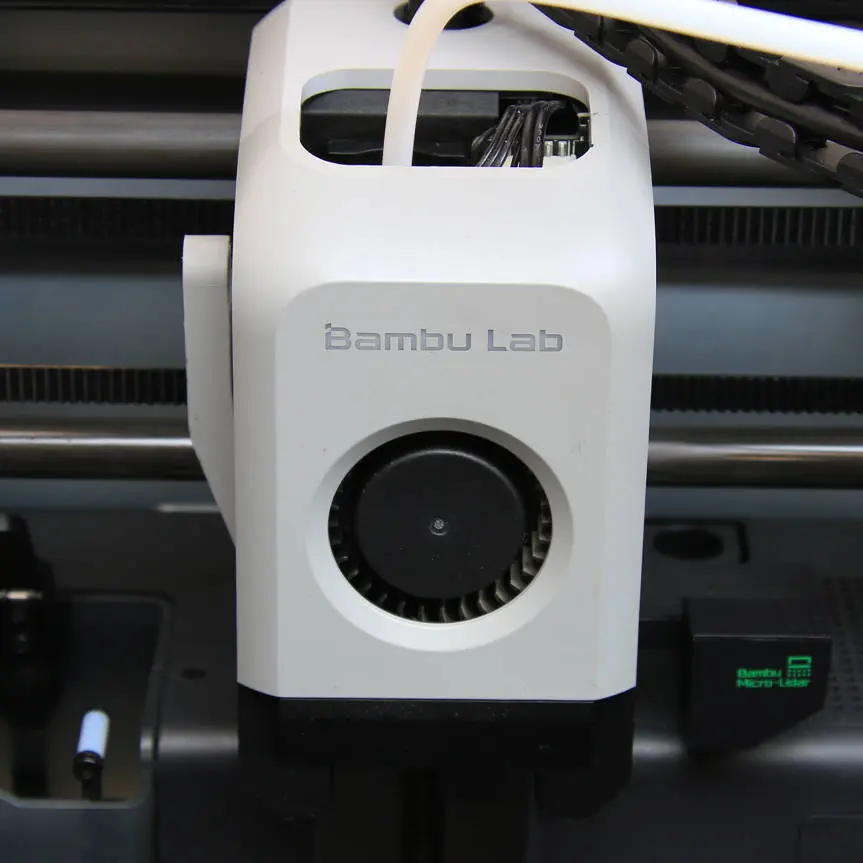

Gentilslut frontdækselkablet pa printerhovedet, og installer derefter frontdækslet.

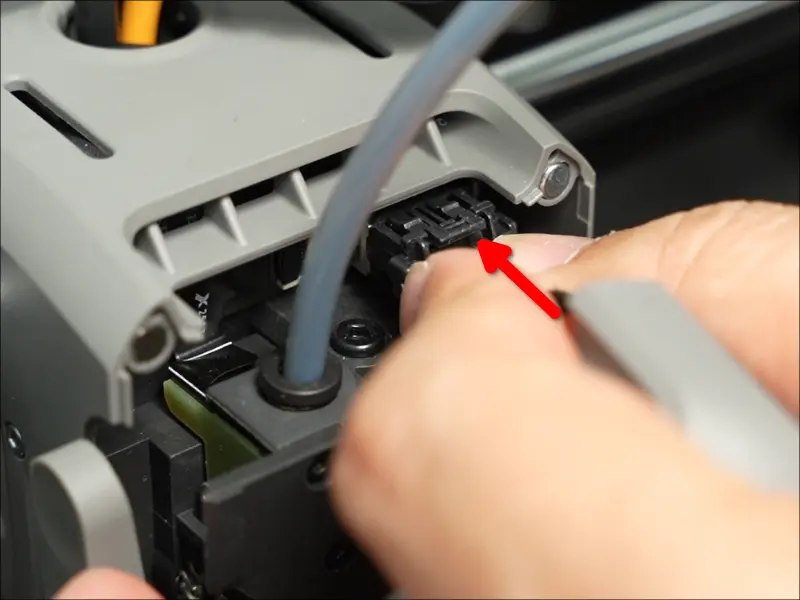

Nar du installerer kablet, skal du sikre, at stiklasen vender opad.
Testvejledning

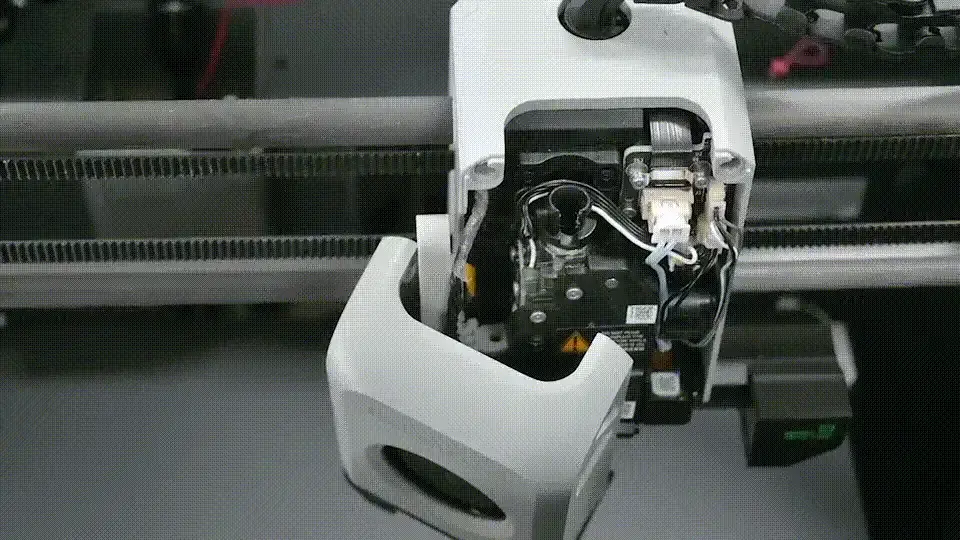

Åbn frontdækslet pa printerhovedet, tryk pa stiklasen for at frakoble stikket, og fjern frontdæksel-samlingen.

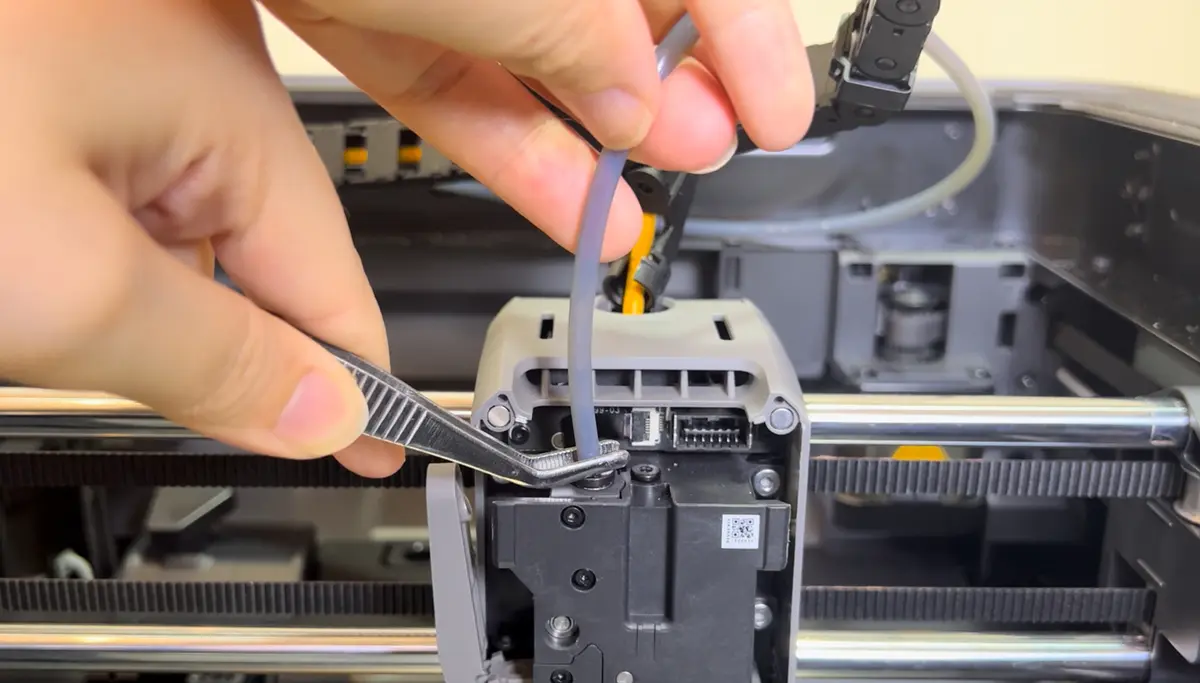

Tryk pa det pneumatiske stik og træk slangen ud, indfør derefter manuelt et stykke filament i ekstruderen.
 |
 |
Kontroller filament-siden pa skærmen:
-
Hvis skærmen viser, at filament er til stede, fungerer sensoren normalt.
-
Hvis skærmen ikke viser noget filament, kan det indikere en sensorfejl med falsk detektion. Fortsæt med yderligere fejlsøgning.
Demontering og montering

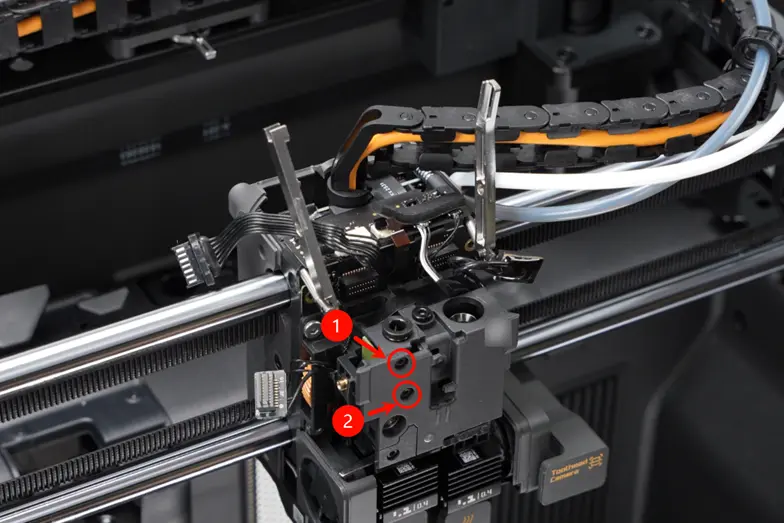

Se Udskiftning af venstre ekstruder-filament-sensor pa X2D for forsigtigt at fjerne den venstre filament-sensor uden at trække for hårdt; fjern derefter de to fastgøringsskruer pa siden.
 |
 |
Fejlsøgningstrin
Indfør et lille stykke filament, observer om armen bevæger sig jævnt, og bekræft, at armen automatisk vender tilbage, efter filamentet er fjernet.
-
Hvis armen opfører sig unormalt, sidder fast i filament eller støder pa modstand ved tilbagevending, skal du kontrollere for fremmedlegemer ved armens drejepunkt og rense grundigt.
-
Fungerer armen normalt, er filament-sensoren defekt. Se Vejledning til udskiftning af venstre filament-sensor pa X2D for at udskifte den.
Hjælpeekstruder-enheden har to filament-sensorer, placeret pa henholdsvis hjælpeekstruderen og printerhovedet.
Testvejledning

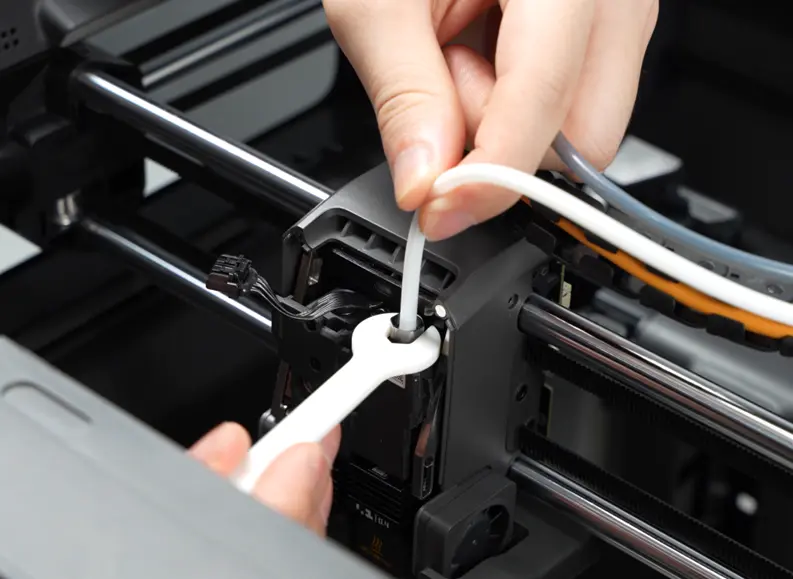

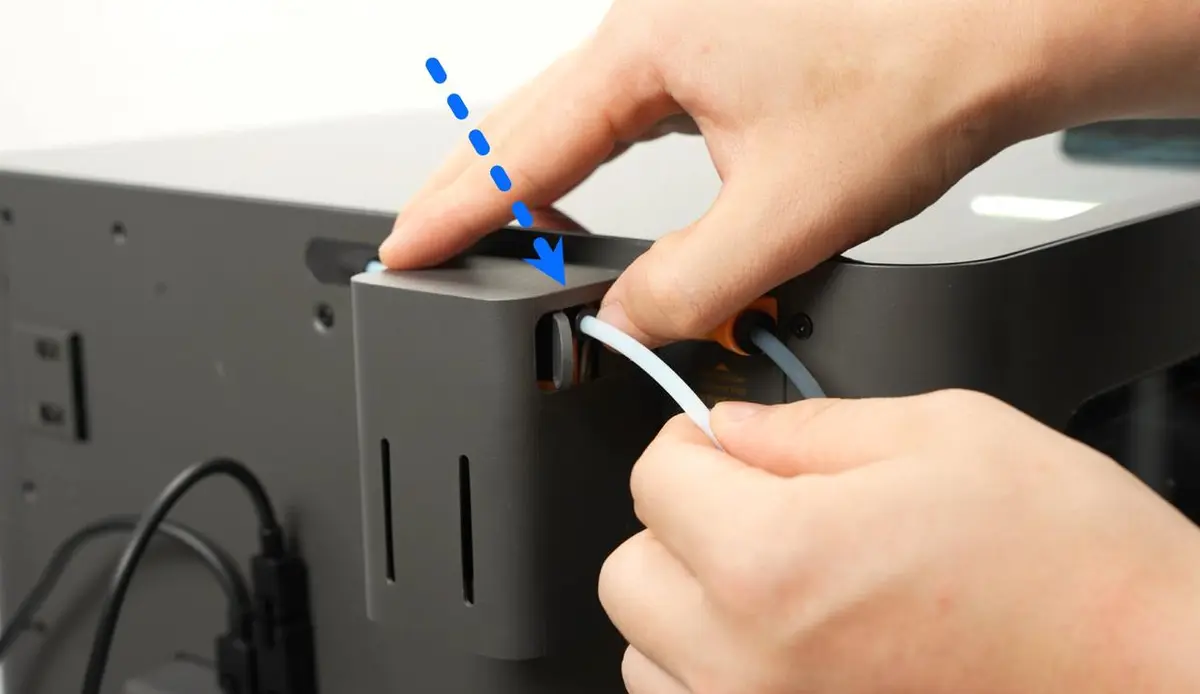

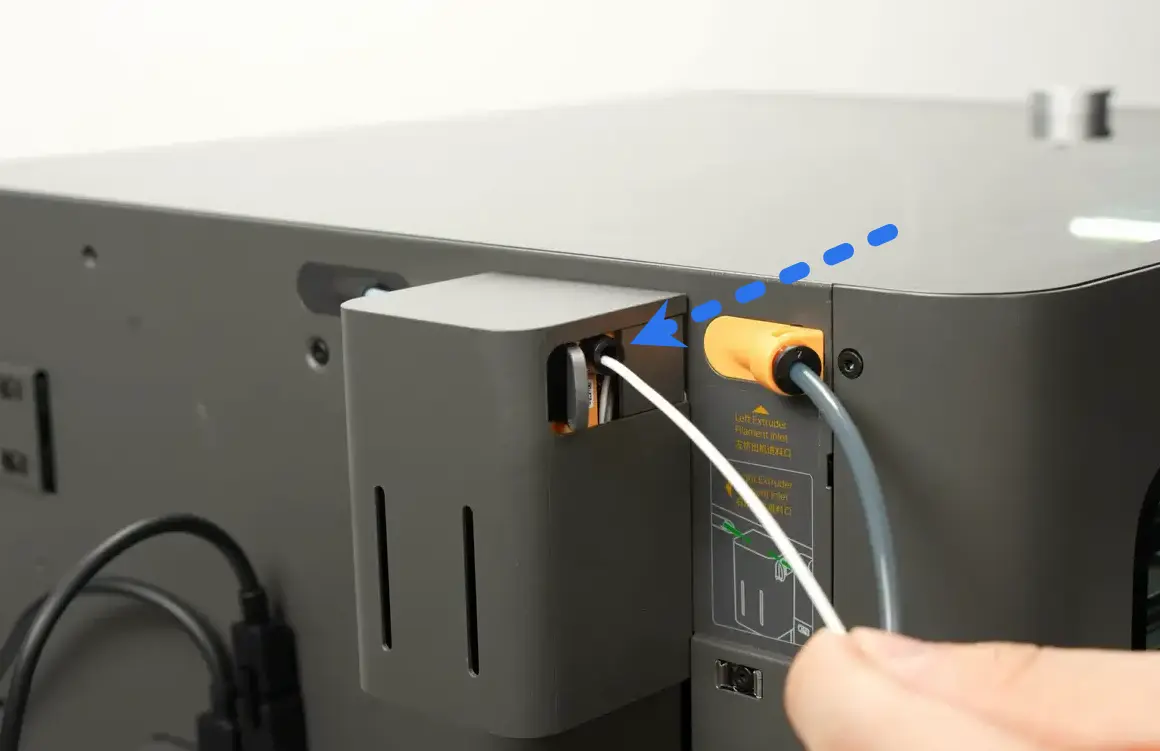

Tryk pa det sorte pneumatiske stik og træk slangen ud.
Indfør filament og observer visningsstatus pa printerens skærm:
-
Hvis skærmen viser, at filament er til stede, fungerer sensoren normalt.
-
Hvis skærmen ikke viser noget filament, kan det indikere en sensorfejl med falsk detektion. Fortsæt med yderligere fejlsøgning.
 |
 |
Demontering og montering

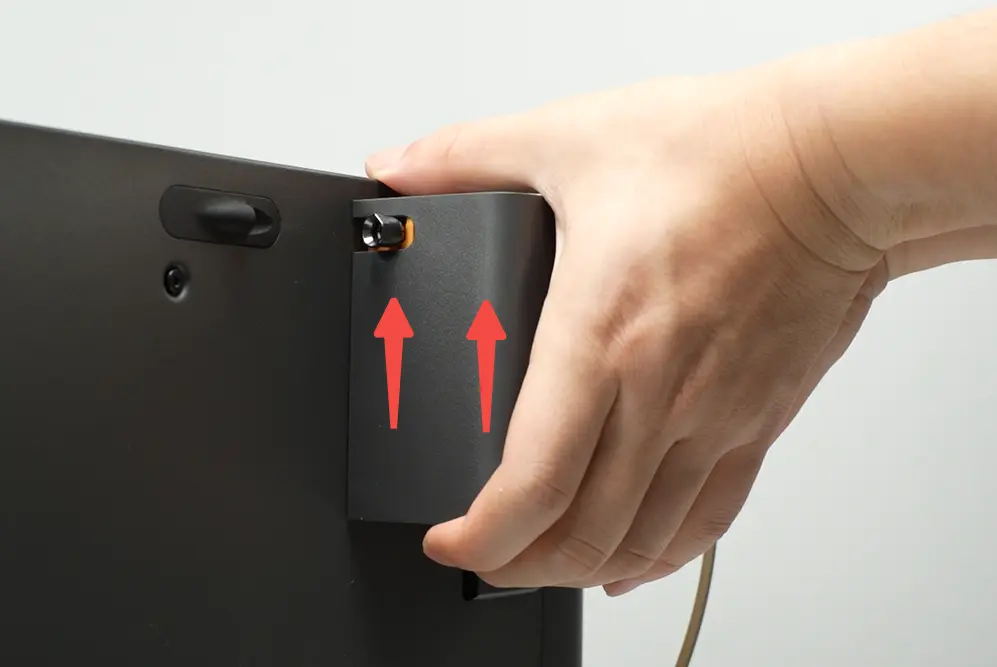

Fjern hjælpeekstruderen. For detaljerede trin, se Vejledning til udskiftning af hjælpeekstruder-komponenter pa X2D.
 |
 |
Fejlsøgningstrin

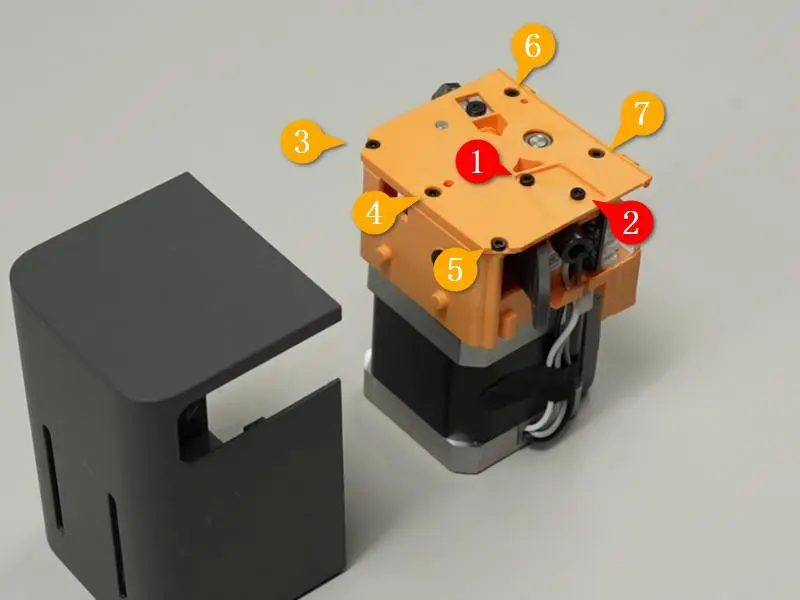

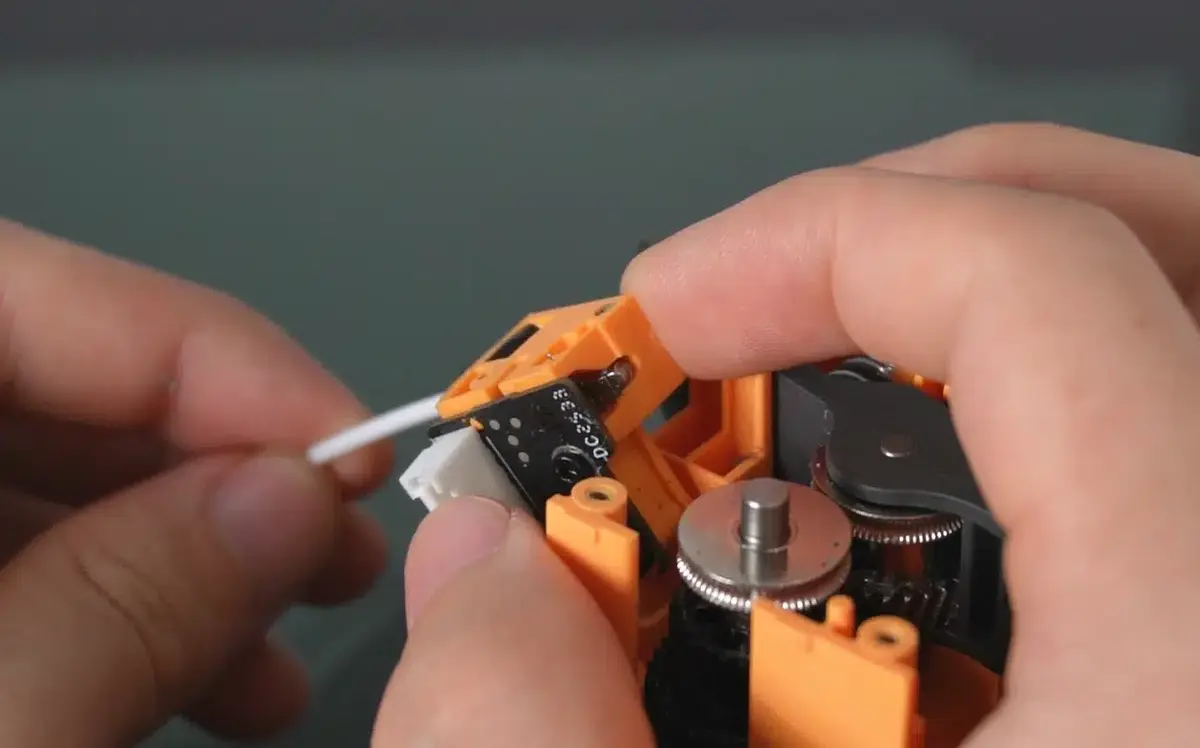

Fjern de syv skruer, der fastgør toppladen, indfør et stykke filament gennem filamentindgangen, og observer armens bevægelse.
-
Hvis armen opfører sig unormalt, sidder fast i filament eller støder pa modstand ved tilbagevending, skal du kontrollere for fremmedlegemer ved armens drejepunkt og rense grundigt.
-
Fungerer armen normalt, er filament-sensoren defekt, og hjælpeekstruderen skal udskiftes.
 |
 |
Fejlsøgning af printerhoved-filament-sensor
Testvejledning

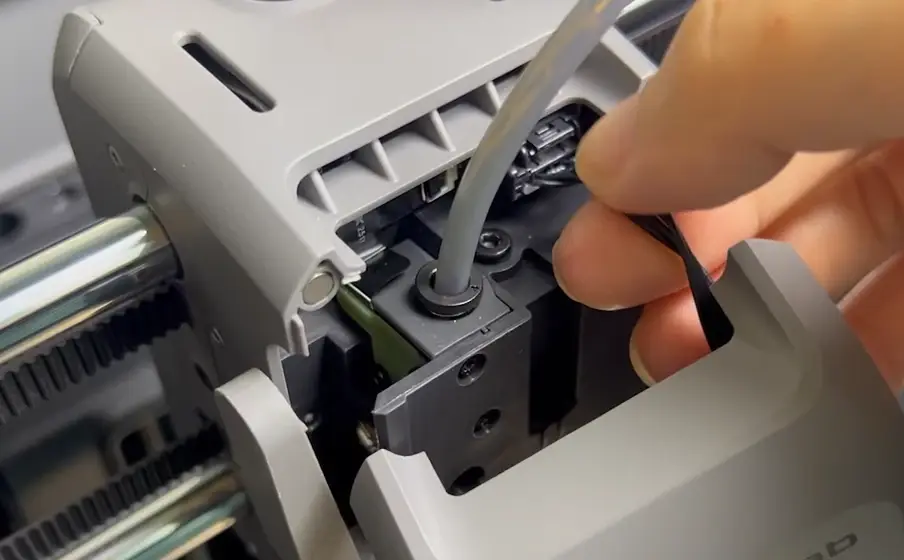

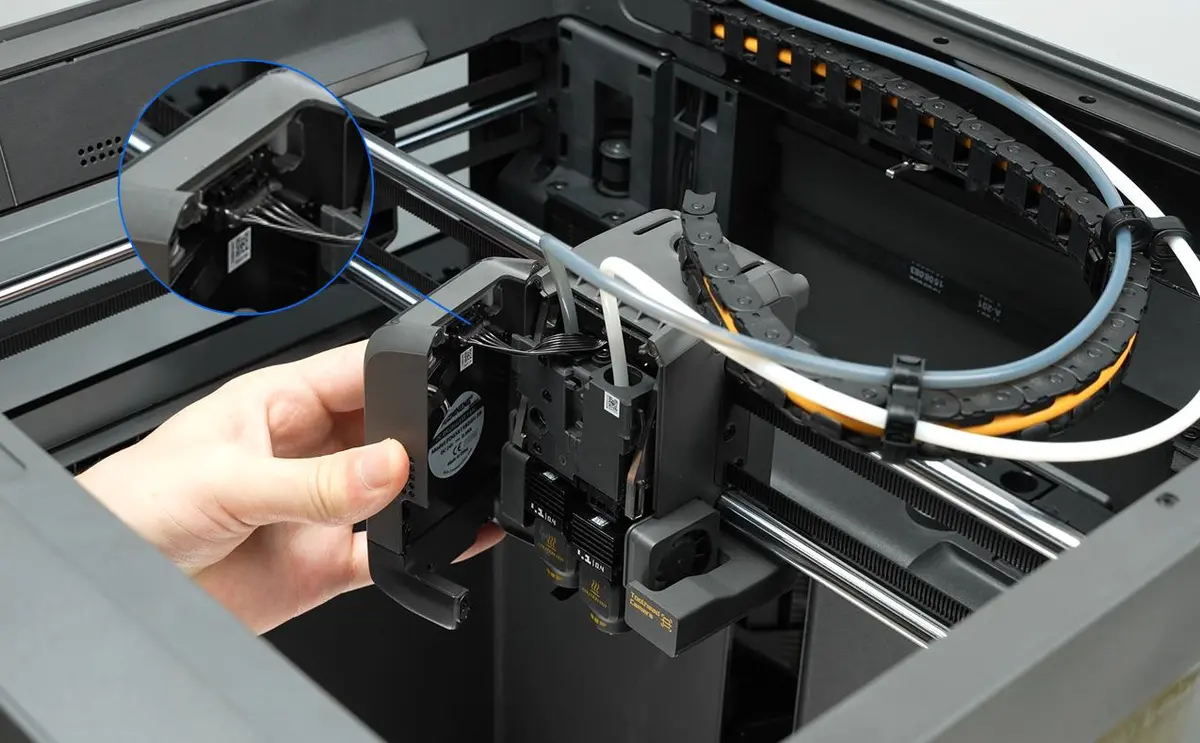

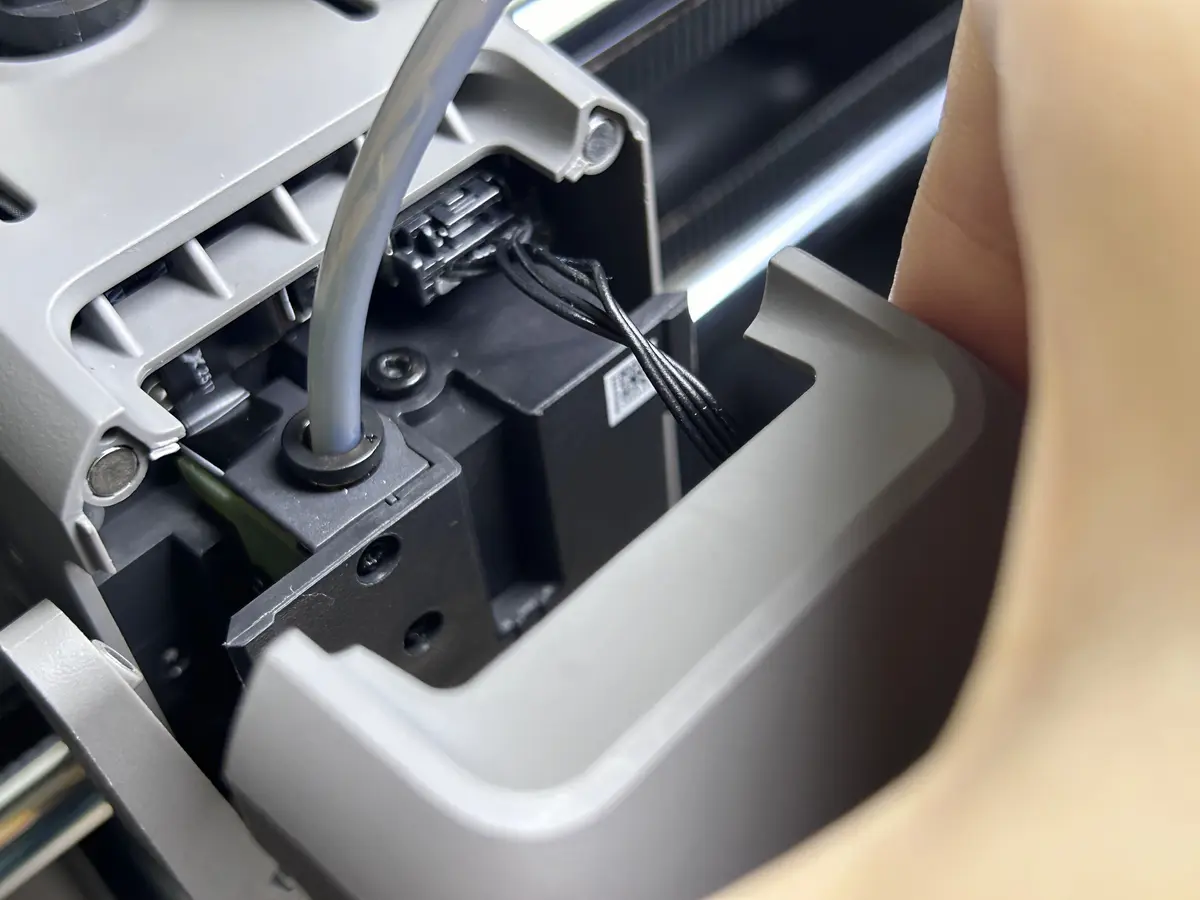

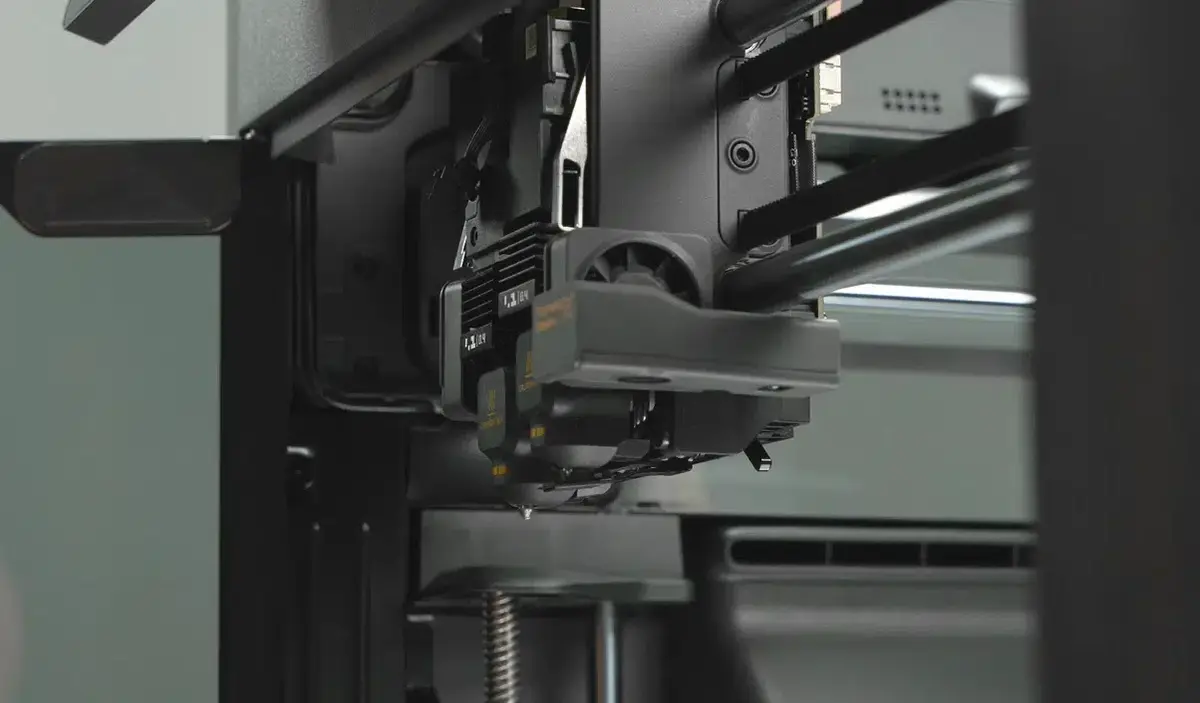

Åbn frontdækslet pa printerhovedet, frakobl kablet, og fjern frontdæksel-samlingen. Brug derefter en skruenøgle til at skrue det pneumatiske stik mod uret og fjern den højre tilførselssalng.
 |
 |

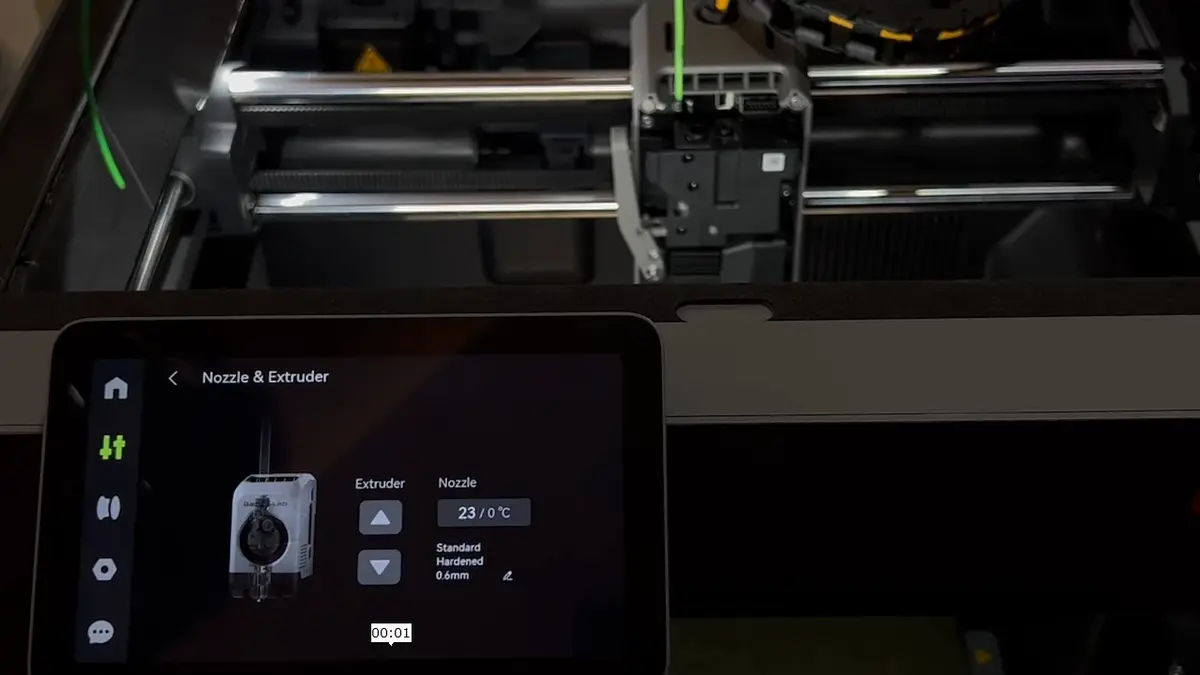

Indfør filament og observer filament-visningsstatus pa printerens skærm:
-

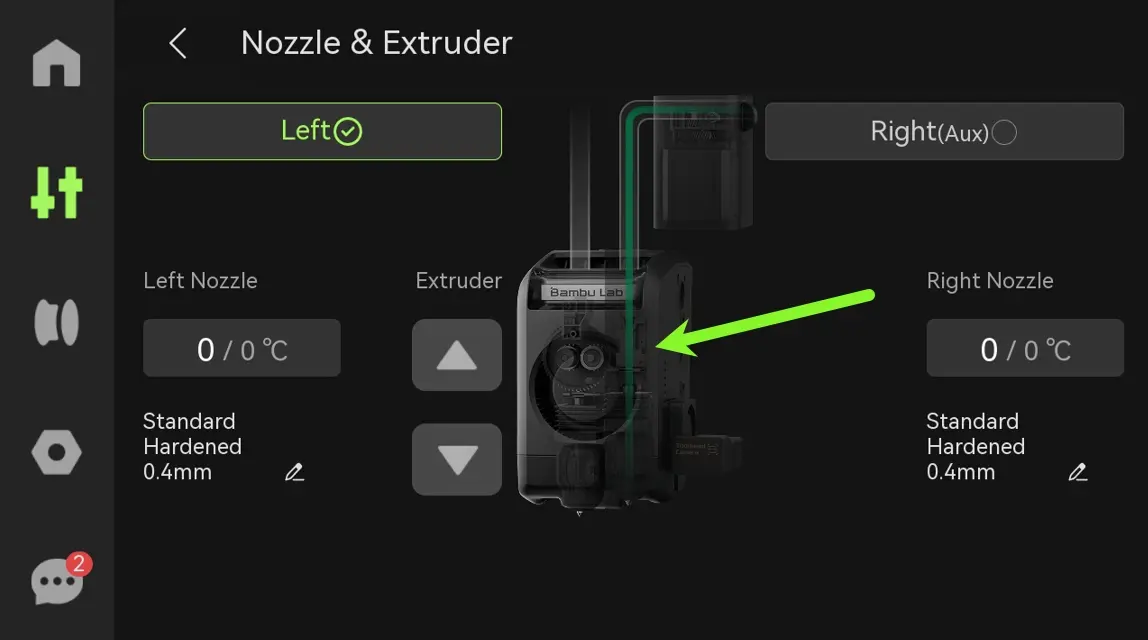

Hvis skærmen viser, at filament er til stede, fungerer sensoren normalt.
-
Hvis skærmen ikke viser noget filament, kan det indikere en sensorfejl med falsk detektion. Fortsæt med yderligere fejlsøgning.
 |
 |
Demontering og montering

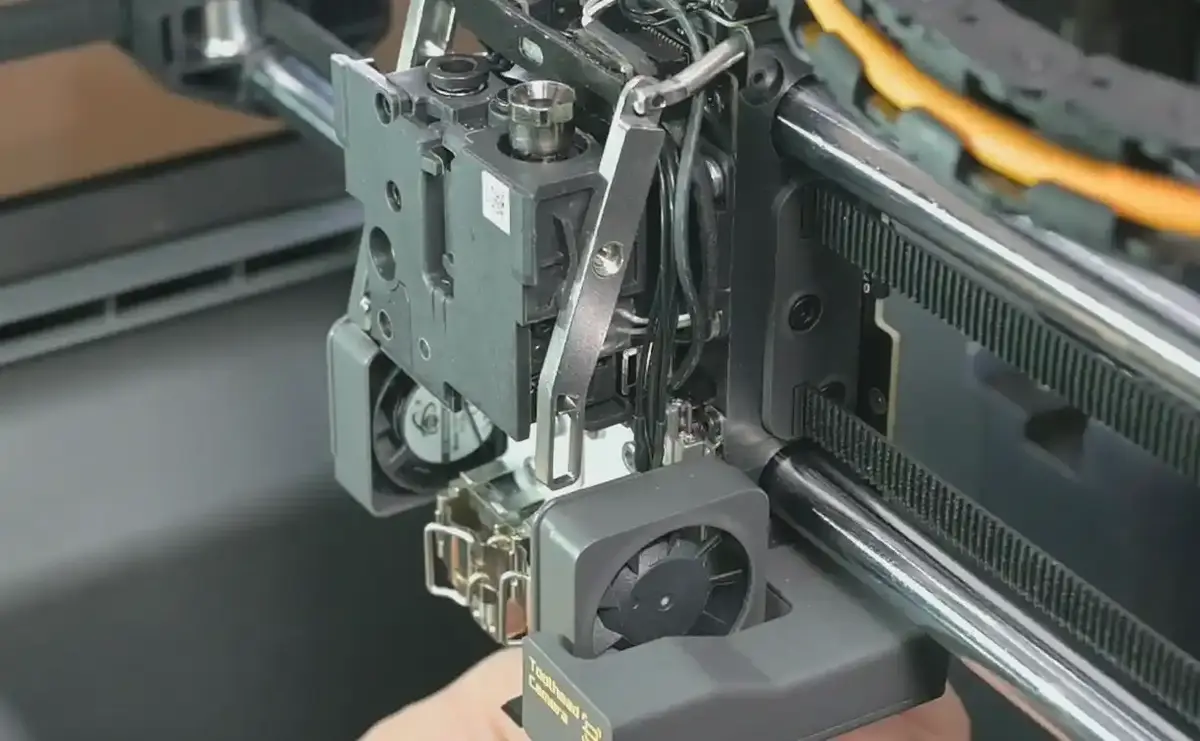

Se Vejledning til udskiftning af printerhovedhus pa X2D for forsigtigt at fjerne printerhoved-frontdækslet og midterhuset. Skift derefter manuelt filamentskærer-armsamlingen for at sænke hjælpe-hotenden.
 |
 |

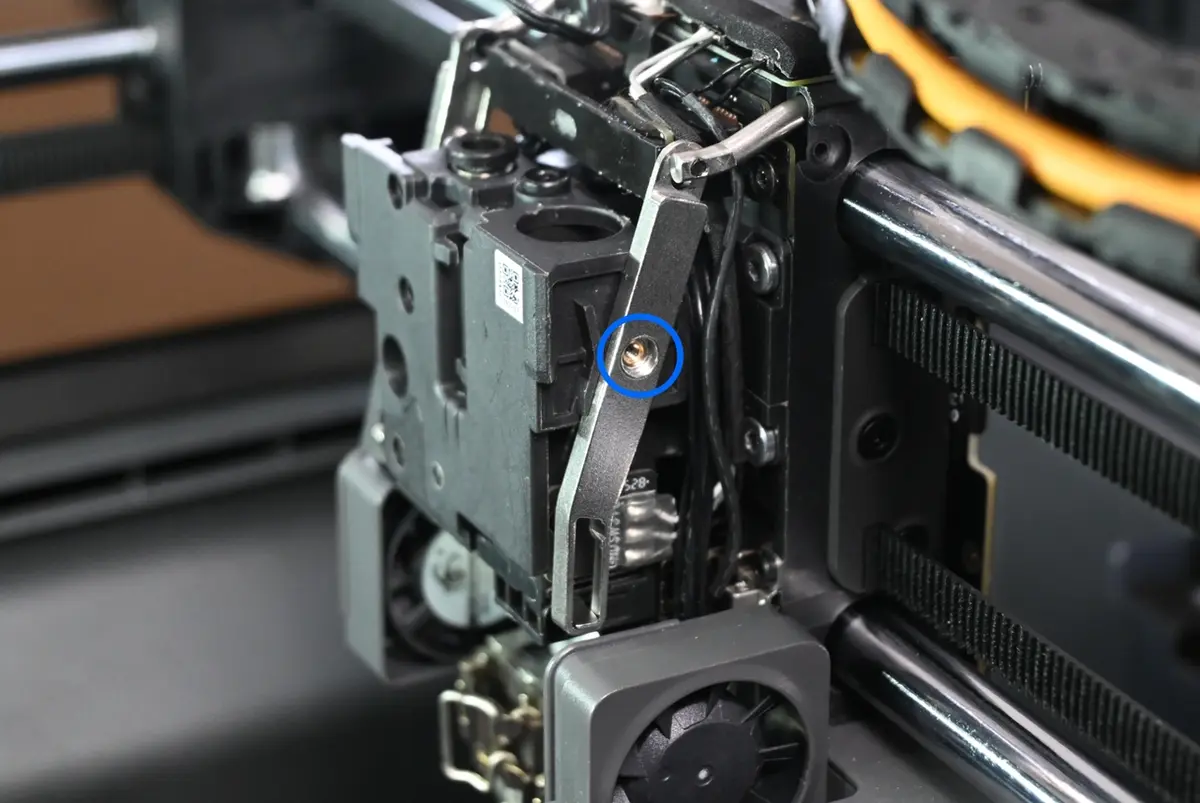

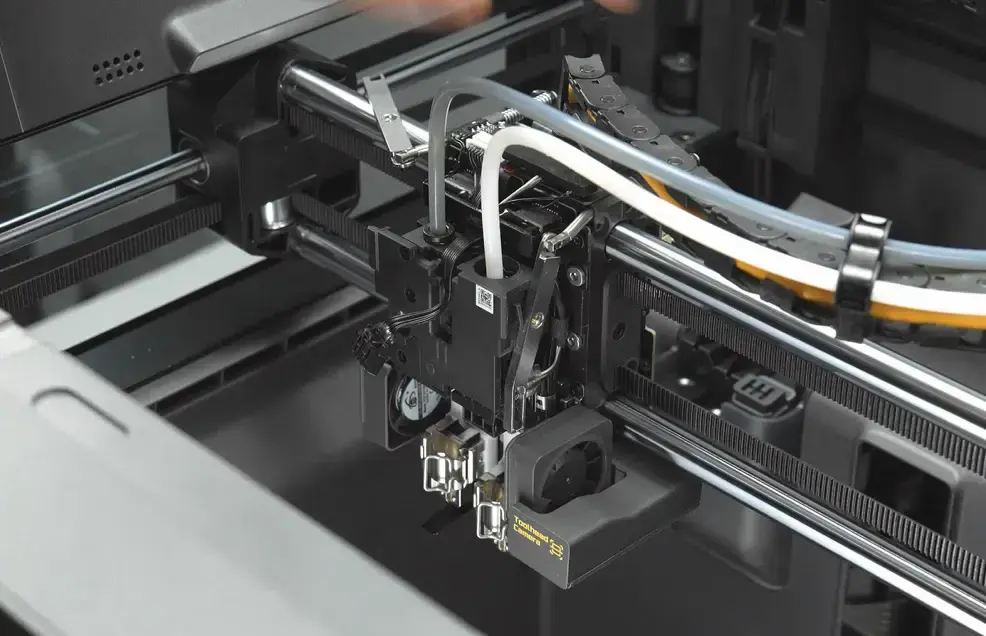

Fjern skruerne, der fastgør den højre filamentskærer-samling, og drej derefter armen udad.
 |
 |
Fejlsøgningstrin

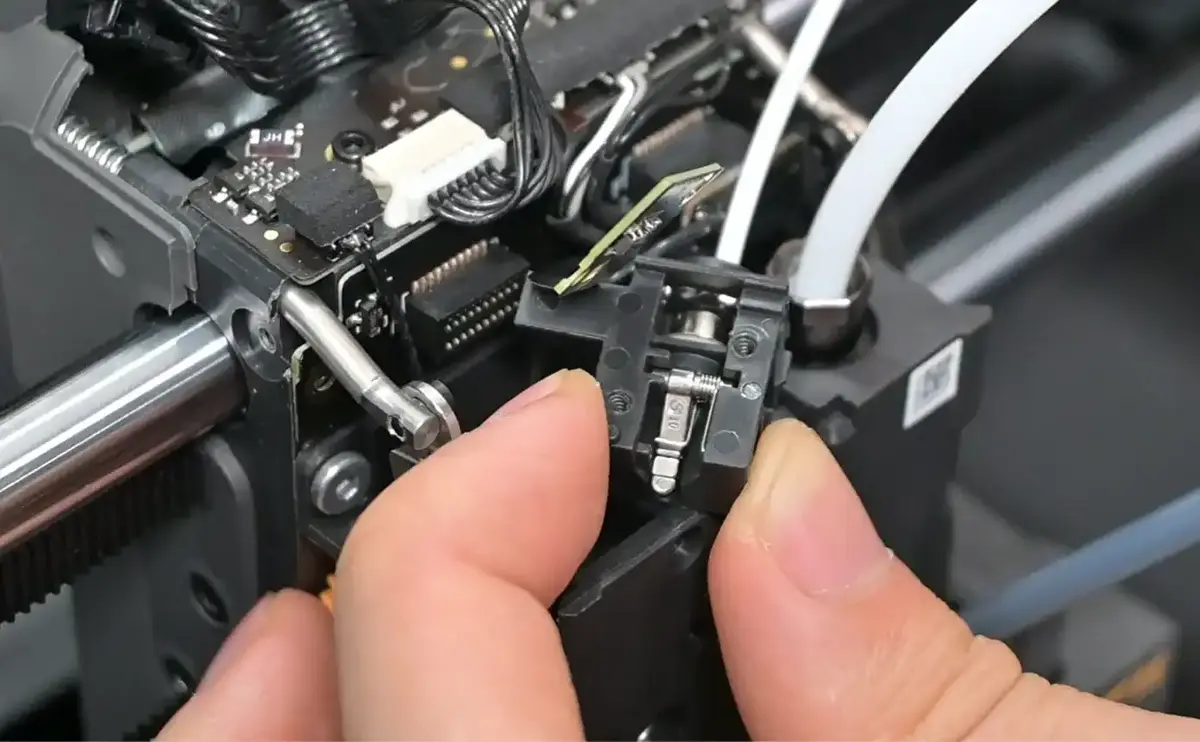

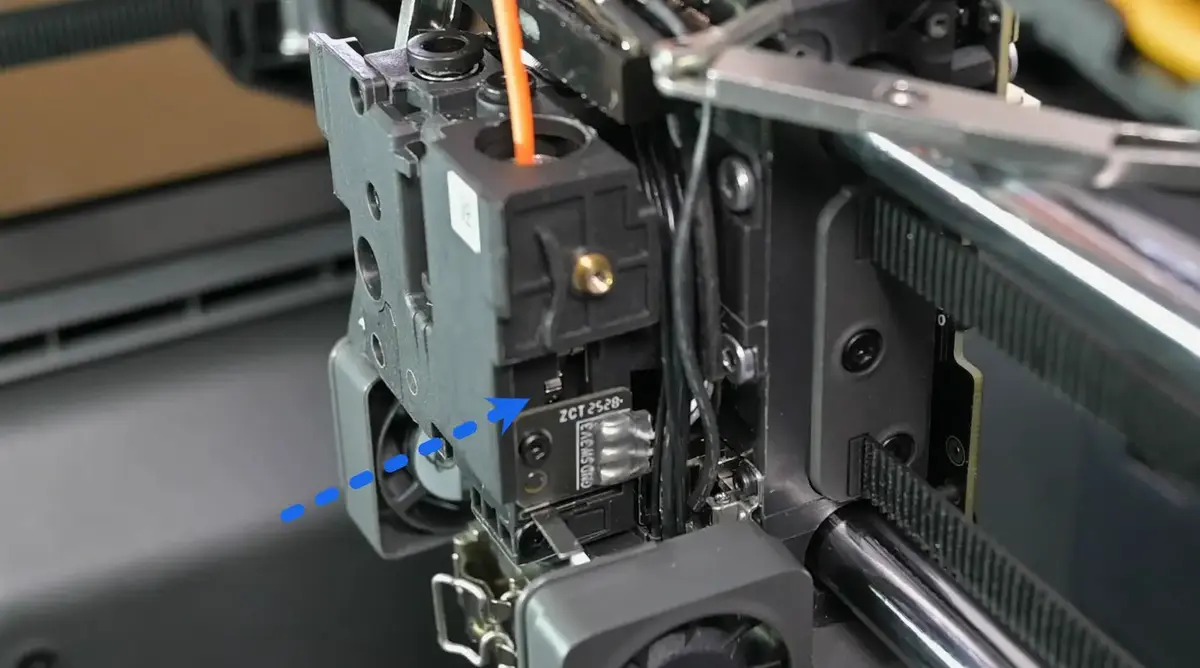

Indfør et lille stykke filament, observer om armen bevæger sig jævnt, og bekræft, at armen automatisk vender tilbage, efter filamentet er fjernet.
-
Hvis armen opfører sig unormalt, sidder fast i filament eller støder pa modstand ved tilbagevending, skal du kontrollere for fremmedlegemer ved armens drejepunkt og rense grundigt.
-
Fungerer armen normalt, er filament-sensoren defekt. Se Vejledning til udskiftning af ekstruder-komponenter pa X2D for at udskifte det højre filament-sensor-board.
 |
 |
Testvejledning

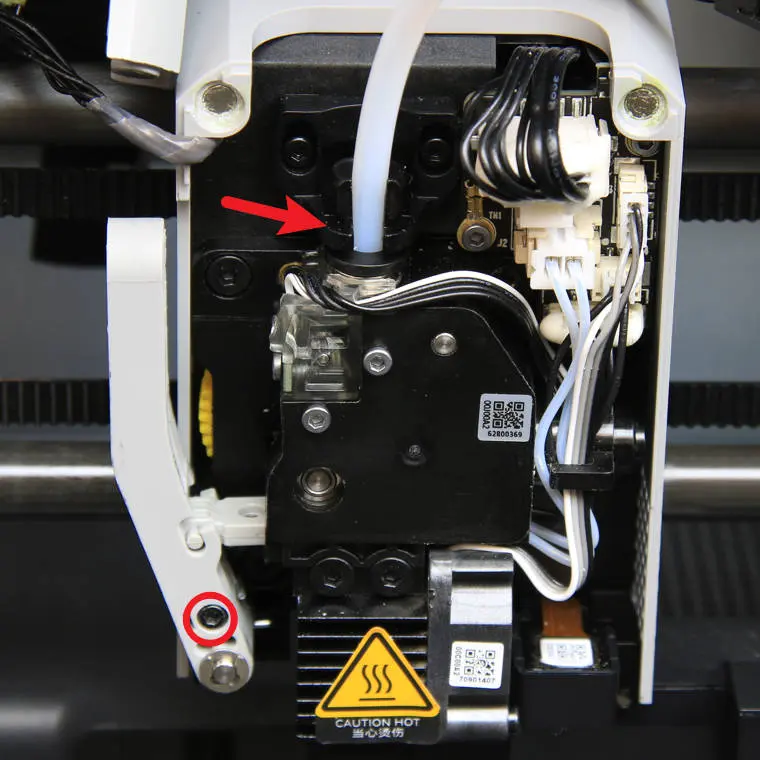

Åbn printerhovedetets fronthus-samling, tryk pa slangeholderen, og fjern slangen.
 |
 |

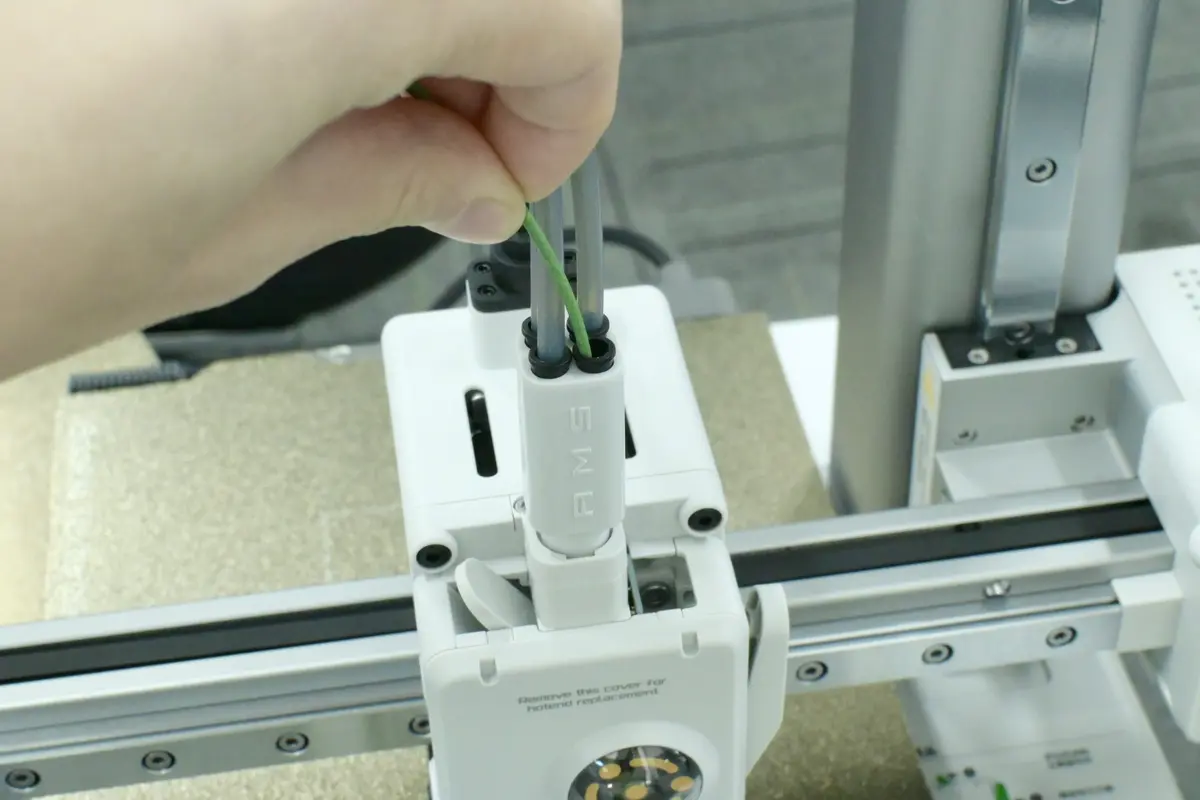

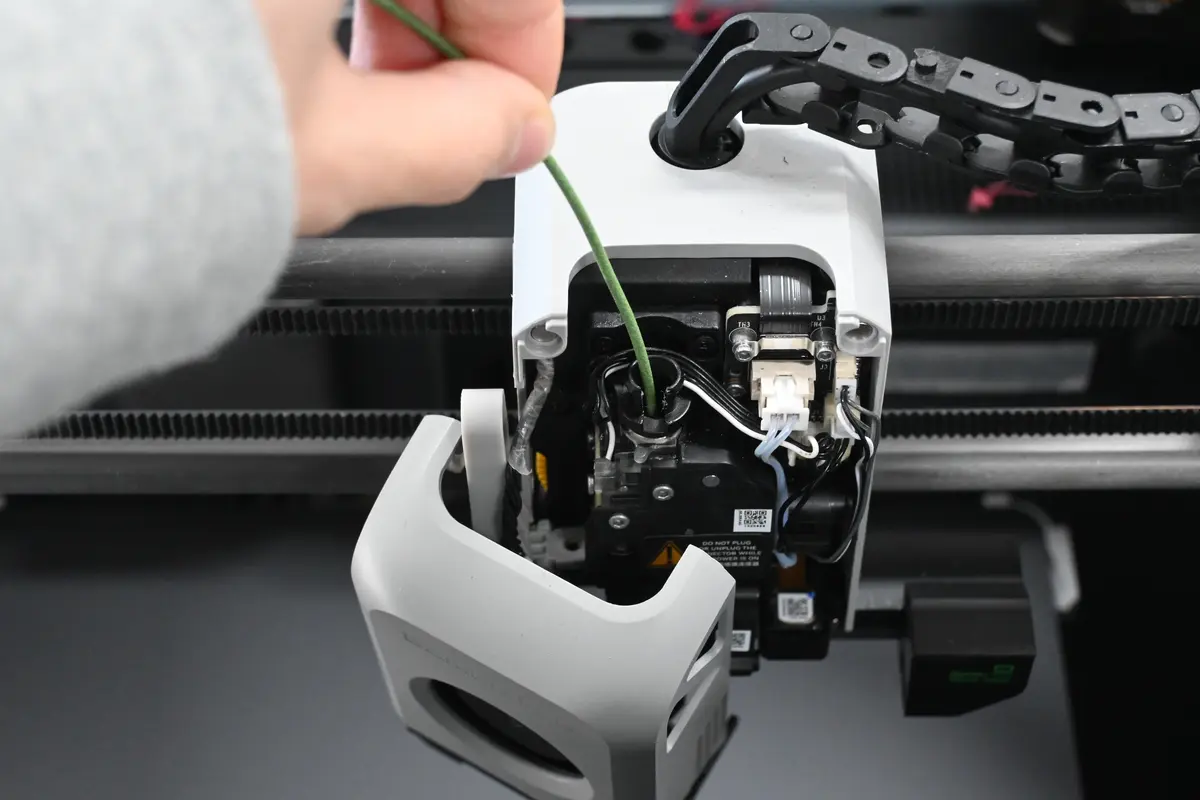

Forsøg manuel indlæsning med et stykke filament.

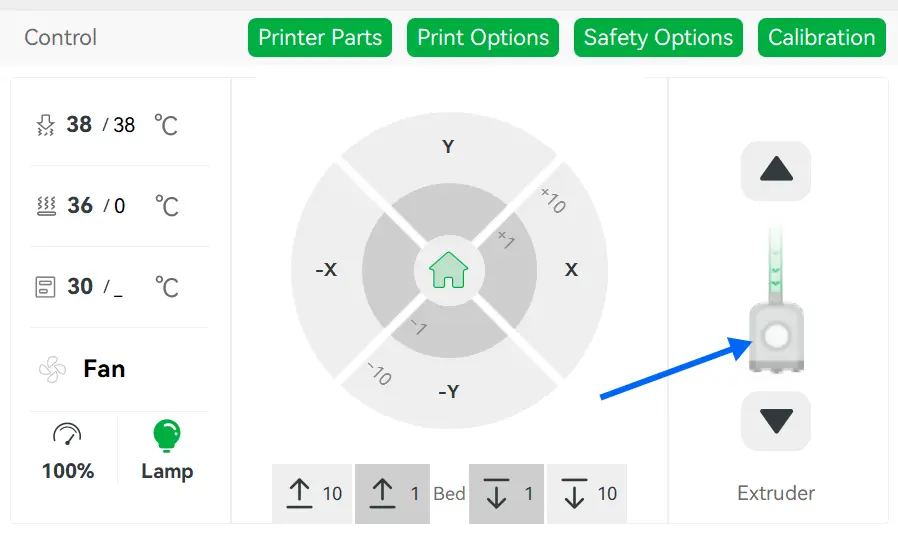

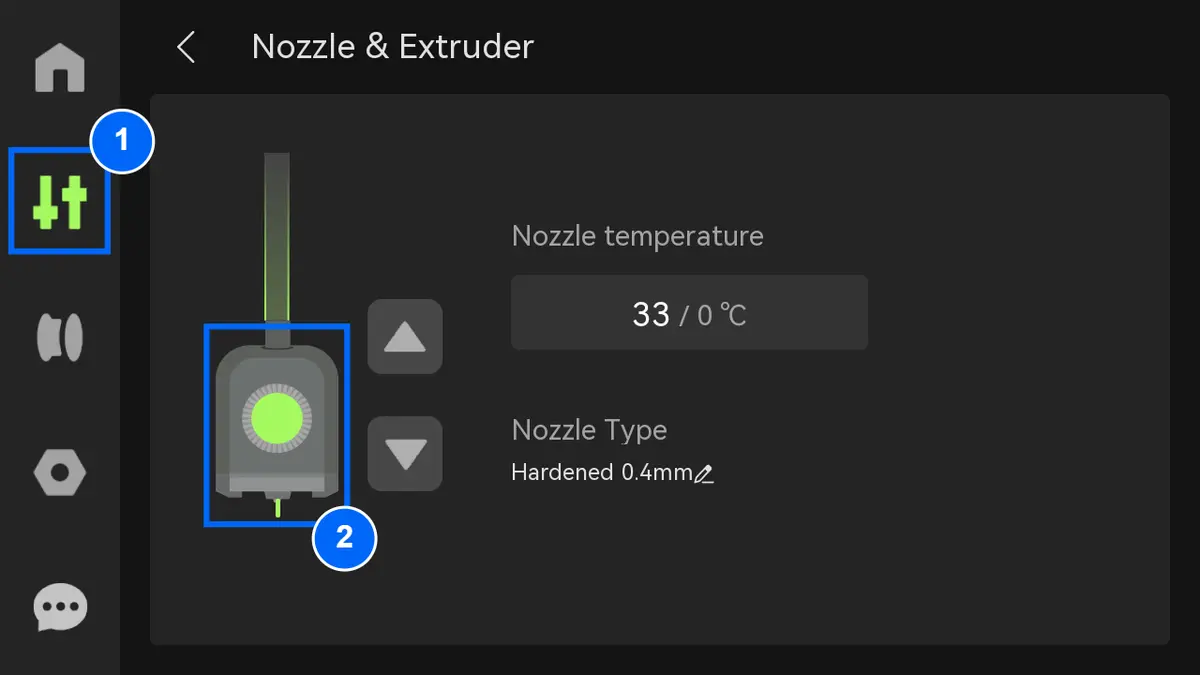

Tryk pa Kontrol-ikonet pa skærmen og observer den lille grønne prik.
For P1-serien observeres den grønne prik pa den angivne position pa computeren eller mobilenheden.
Kontroller, om ekstruder-ikonet viser en lille grøn prik, nar filamentet indføres. Fjern derefter filamentet og kontroller, om ikonet viser en lille hvid prik.
Vises bade den grønne og hvide indikator normalt, fungerer filament-sensoren korrekt. Hvis ikke, skal du følge fejlsøgningstrinene herunder.
Demonteringstrin

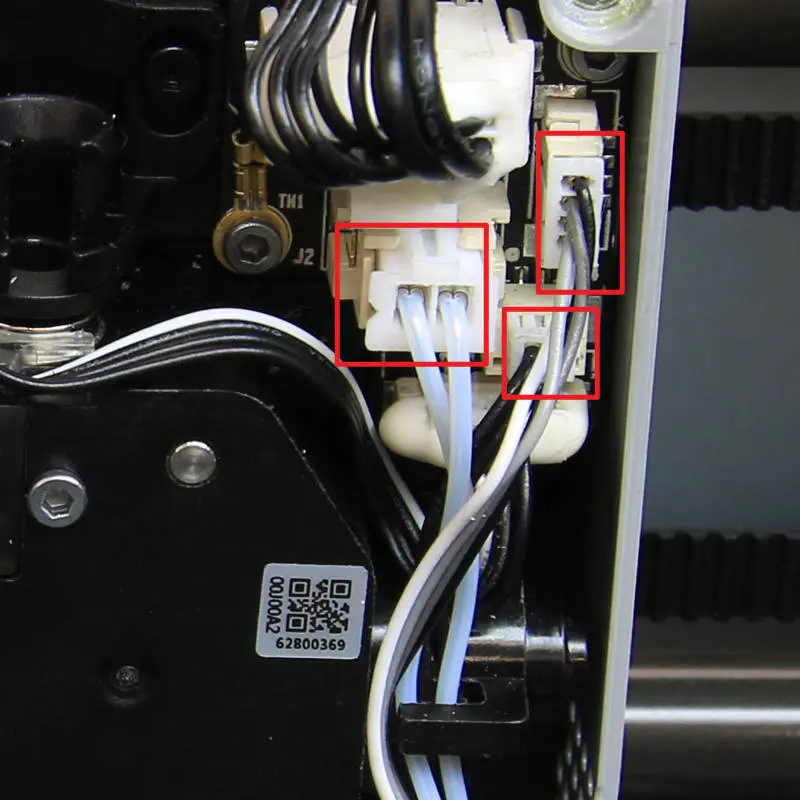

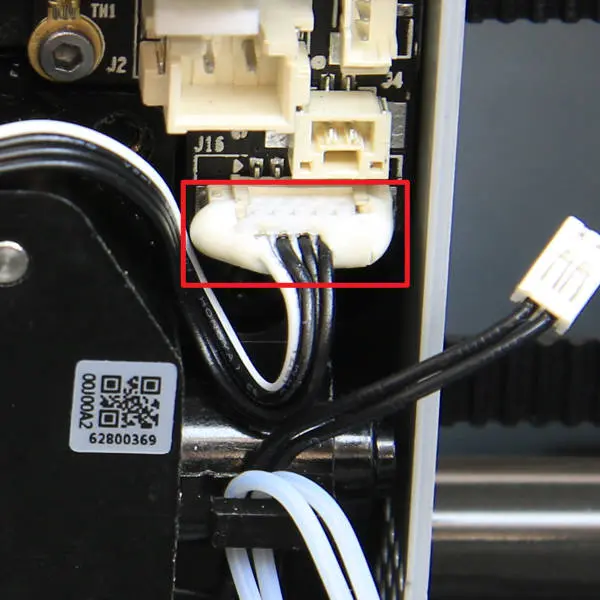

Frakobl hotend-varmerens, hotend-kølingsventilatorens og NTC-termistorens kabler for at frigøre filament-sensor-boardets kabelstik. Varm silikonelimen op med en hårtørrer, og frakobl derefter kablerne.
 |
 |

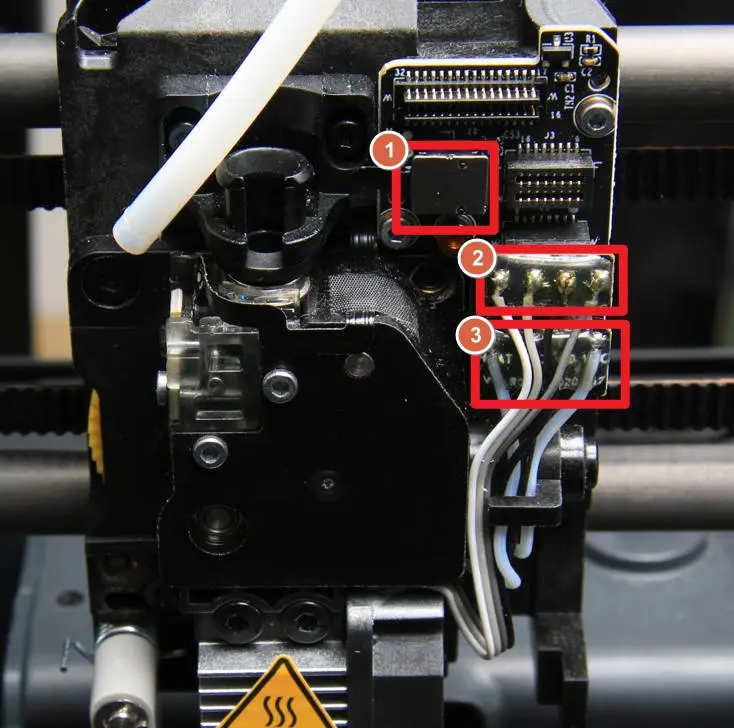

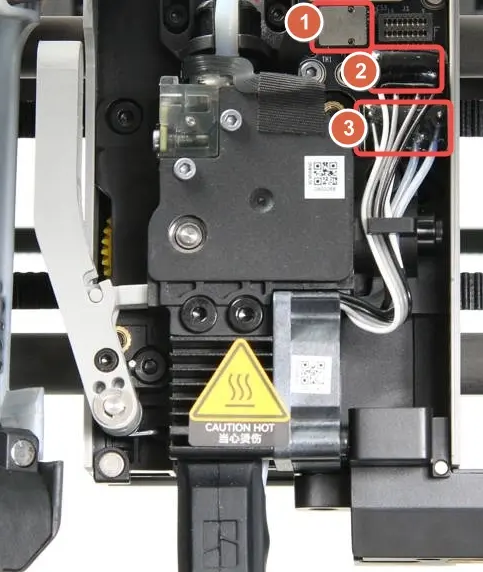

Bemærk: Skematiske diagrammer for P1-serien og X1E er som følger: 1. Filament-sensor-board; 2. Kølingsventilator til hotend; 3. Hotend-varmer
P1
X1E

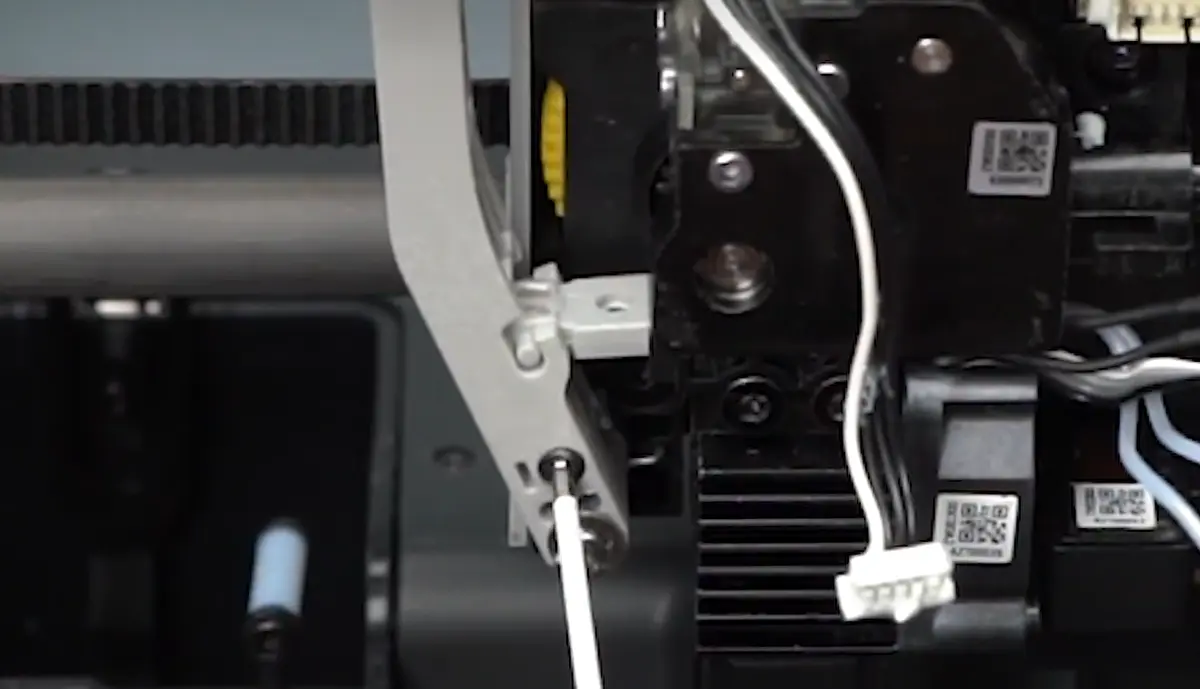

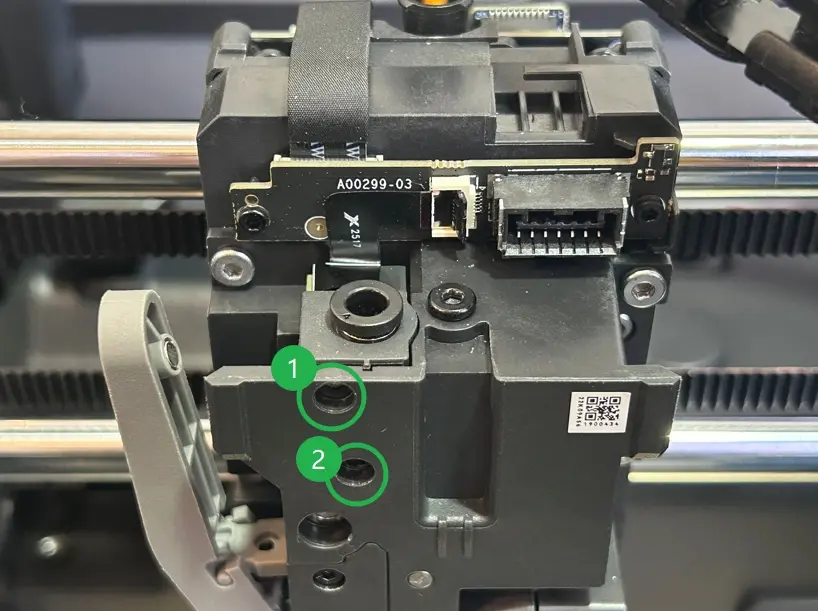

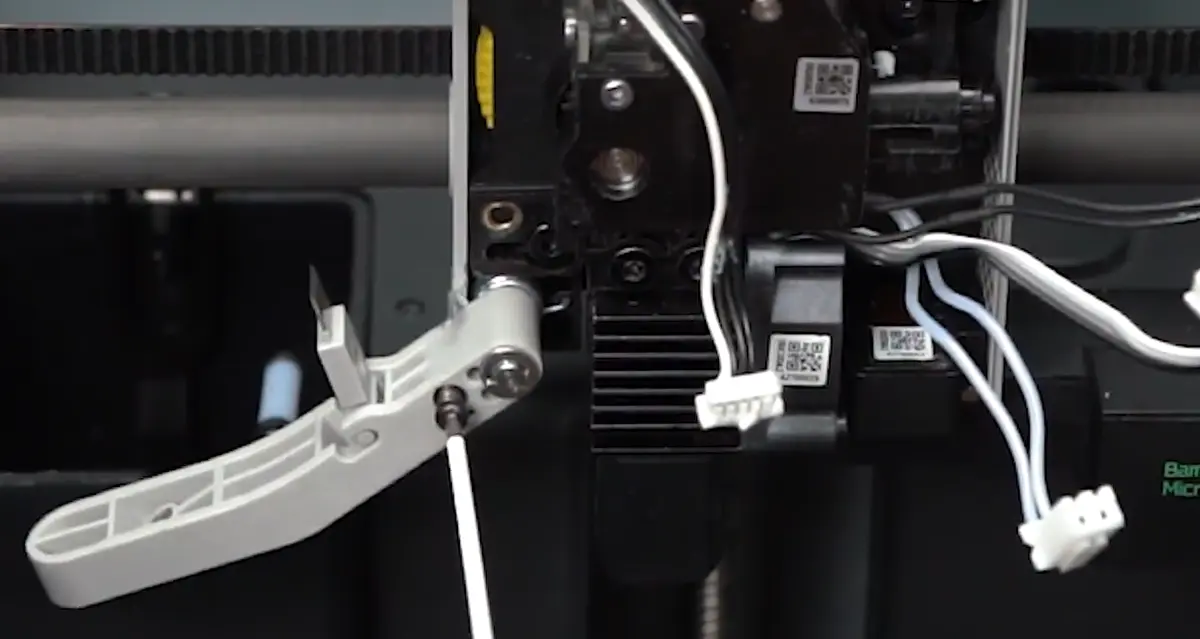

Brug en H1.5 Allen-nøgle til at løsne skruen pa filamentskærer-armen, sa armen hænger frit ned.
 |
 |
Brug en H1.5 Allen-nøgle til at fjerne de to skruer, indfør nøglen i det pneumatiske slangestik for at løsne samlingen, og fjern derefter filament-sensor-board-samlingen.
 |
 |
 |
Fejlsøgningstrin

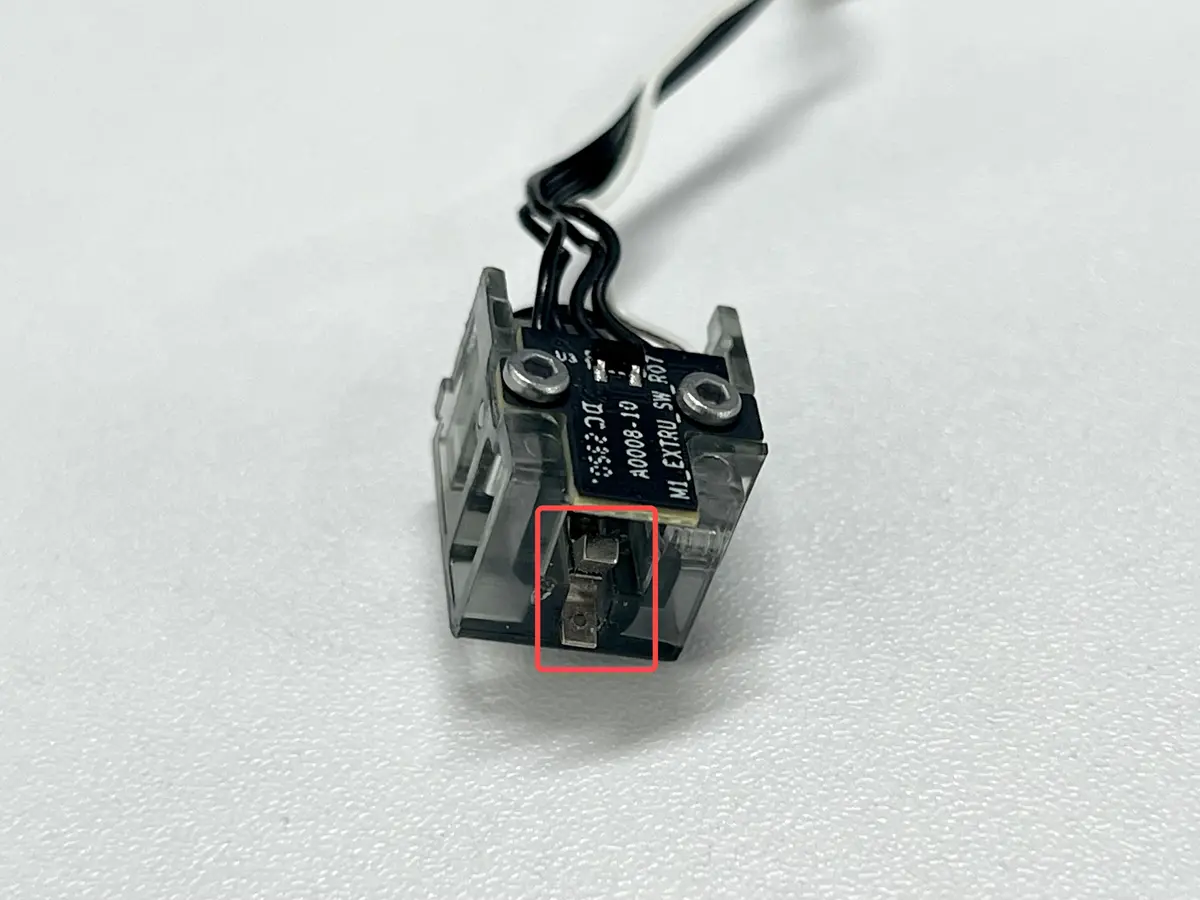

Kontroller Hall-switchen for eventuelle fastklæbede filamenter.
Kontroller, om filament-sensor-armen fungerer korrekt. Brug H1.5 Allen-nøglen til at fjerne de 2 skruer pa filament-sensor-boardet.
Indfør et stykke filament og observer, om armen bevæger sig korrekt og automatisk vender tilbage, nar filamentet fjernes.
 |
 |
Er armen fastklæmt, kan du forsigtigt bevæge den til venstre og højre for at nulstille dens position.
Monteringstrin

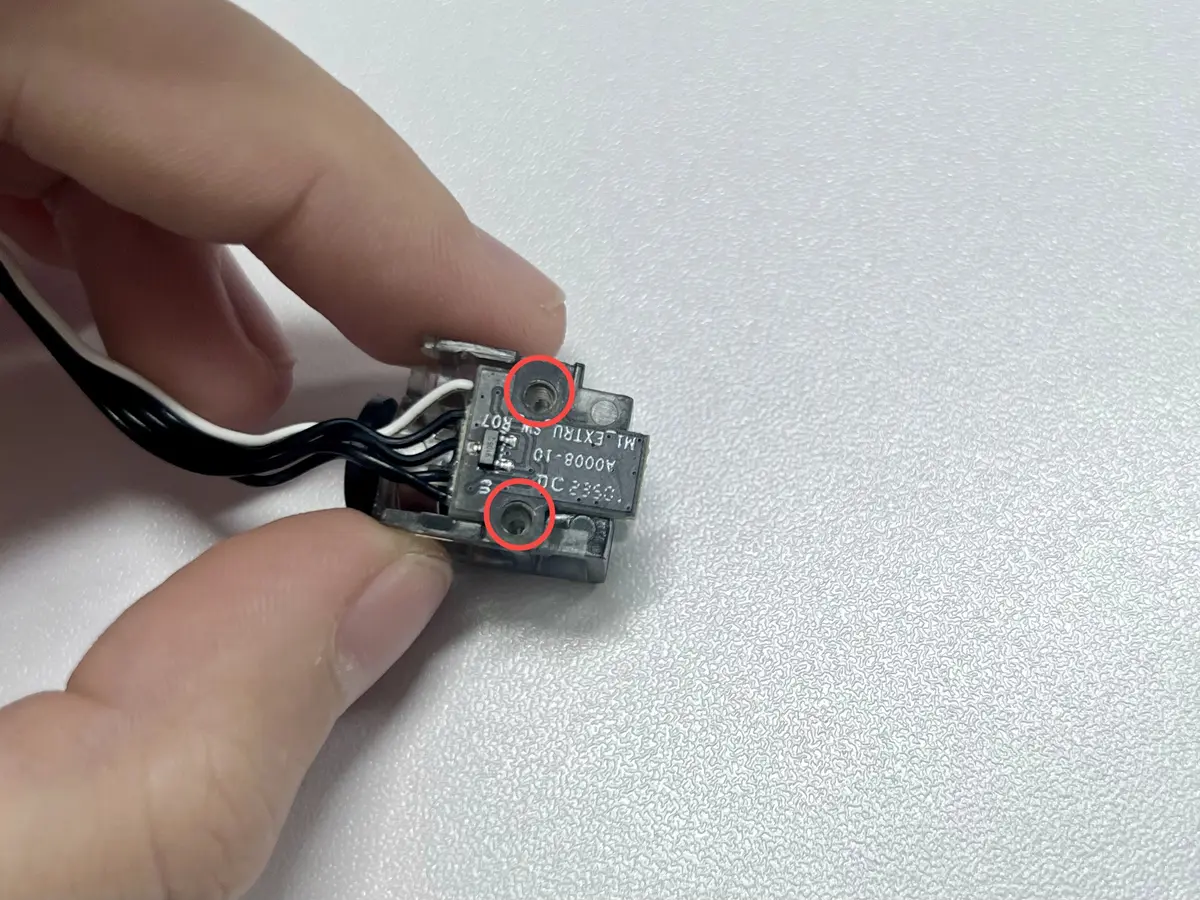

Brug H1.5 Allen-nøglen til at installere de 2 skruer pa filament-sensor-boardet.

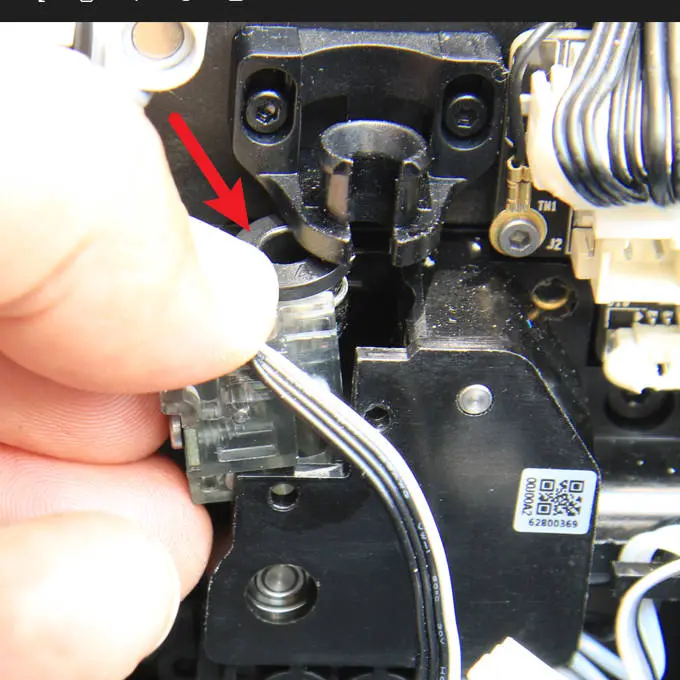

Tryk det pneumatiske stik pa filament-sensor-board-samlingen pa plads, og fastgør det derefter med de to skruer.
 |
 |
Tilslut filament-sensor-board-kablet - det anbefales at forstærke stikket med silikonelim. Tilslut derefter NTC-kablet til hotend, hotend-kølingsventilator og hotend-varmer i rækkefølge, og sørg for, at stikkene er korrekt justerede.
|
 |
Bemærk: Skematiske diagrammer for P1-serien og X1E er som følger: 1. Filament-sensor-board; 2. Kølingsventilator til hotend; 3. Hotend-varmer
P1
X1E

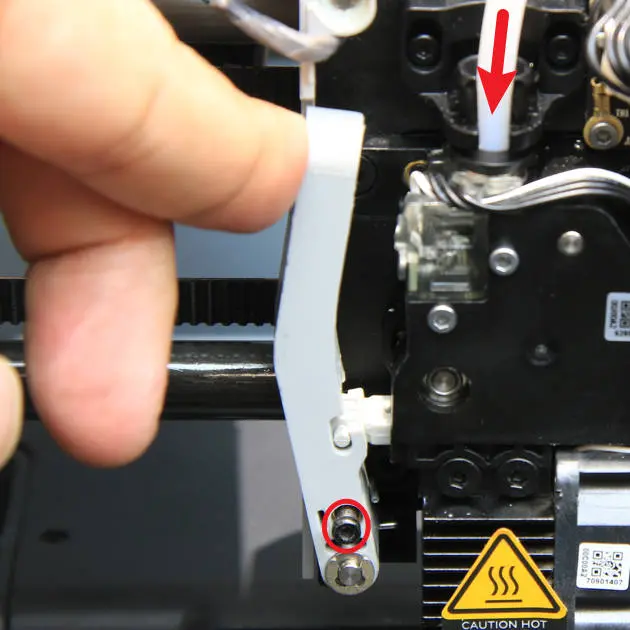

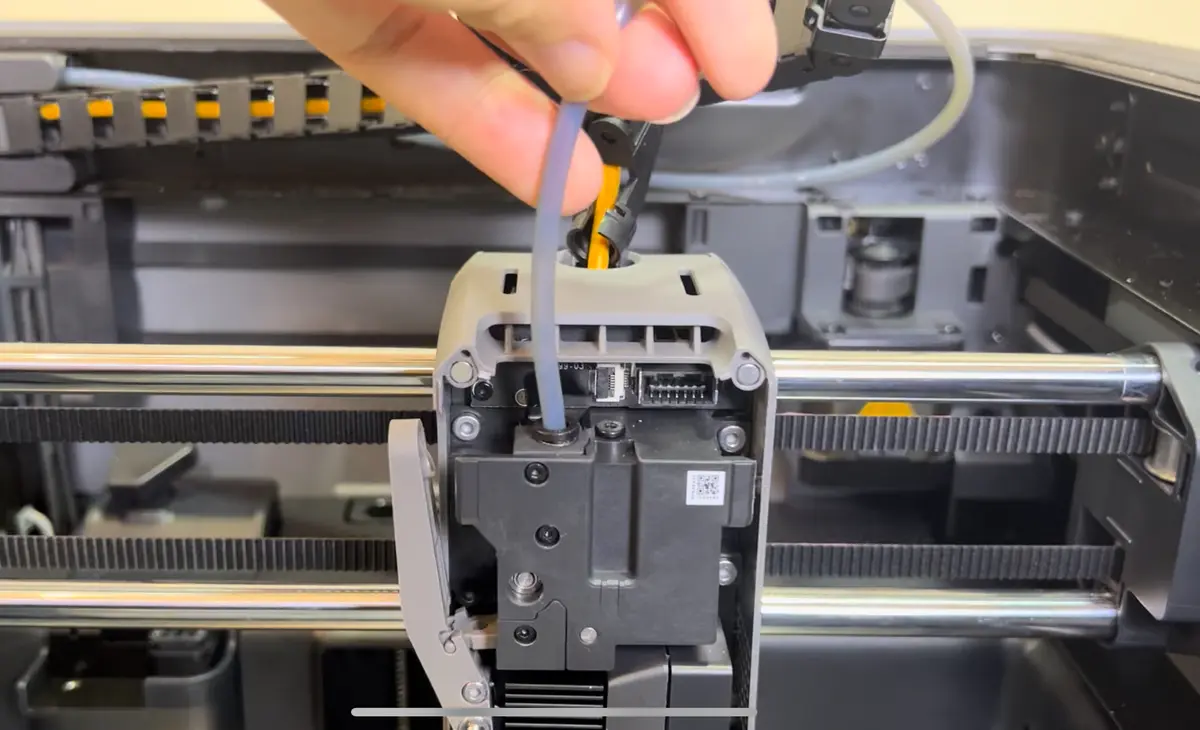

Indfør slangen i det pneumatiske stik, løft filamentskærer-armen, skub skæreren ind i sporet, spænd armens skrue, og sæt derefter frontdækslet pa.
 |
 |
Testvejledning

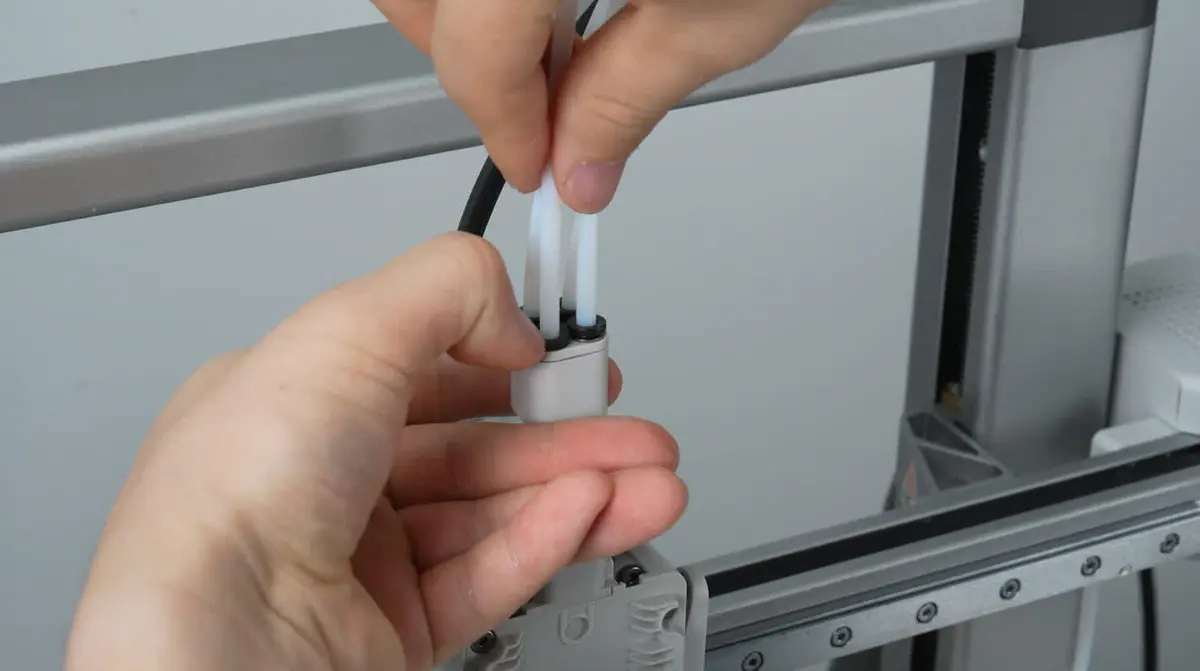

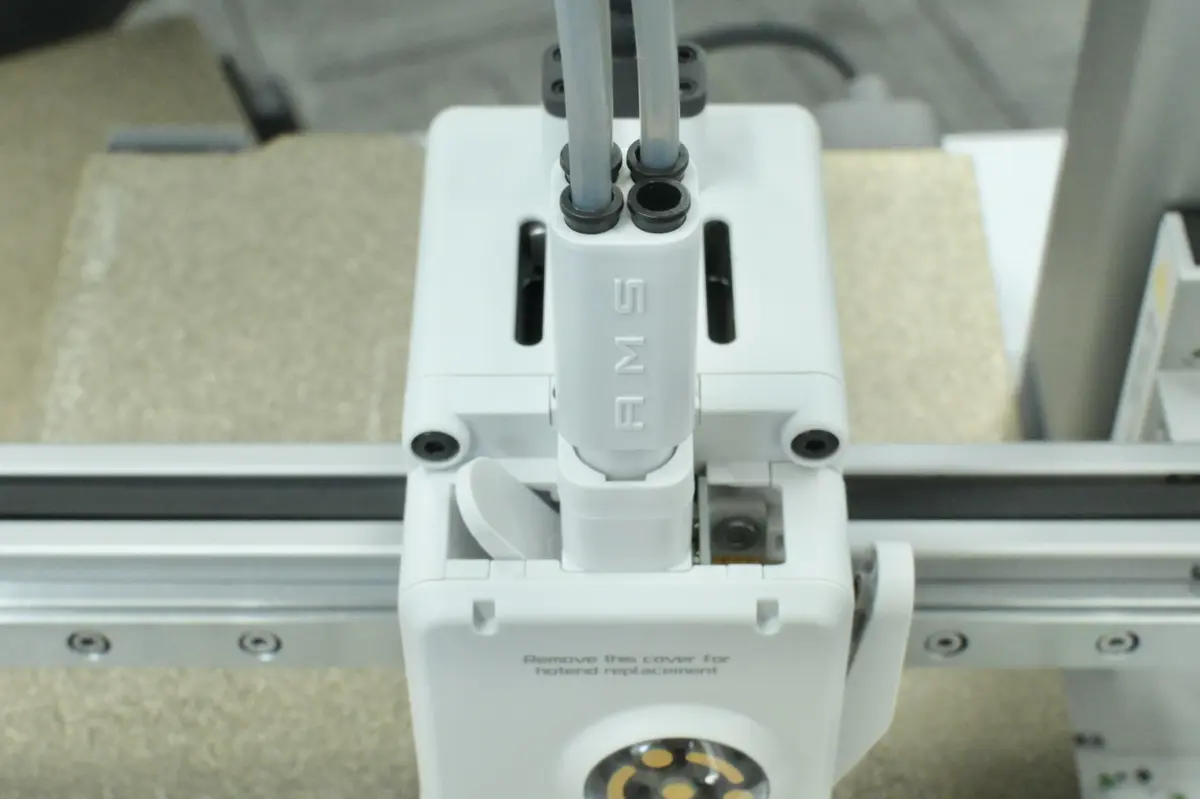

Fjern en slange fra filament-hubben.
Forsøg manuel indlæsning med et stykke filament.
Tryk pa Filament pa printerens skærm og observer den lille grønne prik.
 |
 |
Kontroller, om ekstruder-ikonet viser en lille grøn prik, nar filamentet indføres. Fjern derefter filamentet og kontroller, om det viser en lille hvid prik.
Vises bade den grønne og hvide indikator normalt, fungerer filament-sensoren korrekt. Hvis ikke, skal du følge fejlsøgningstrinene herunder.
Demonteringstrin

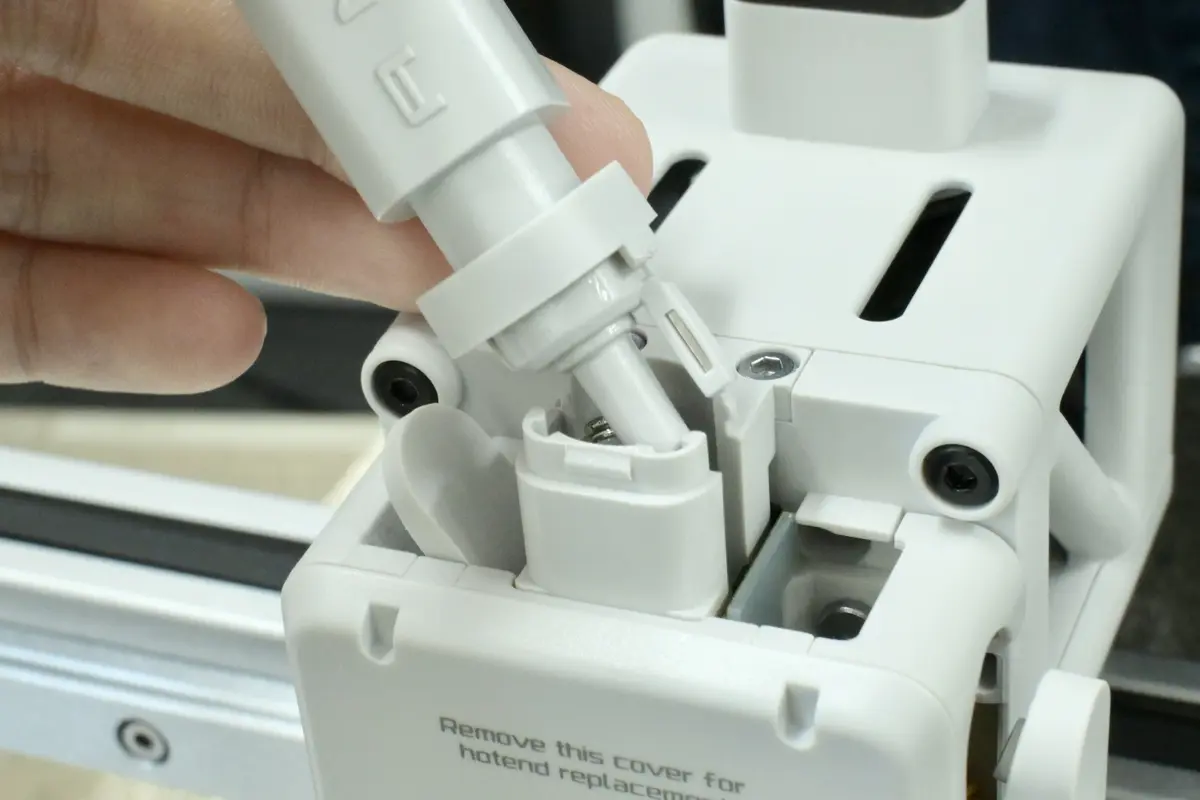

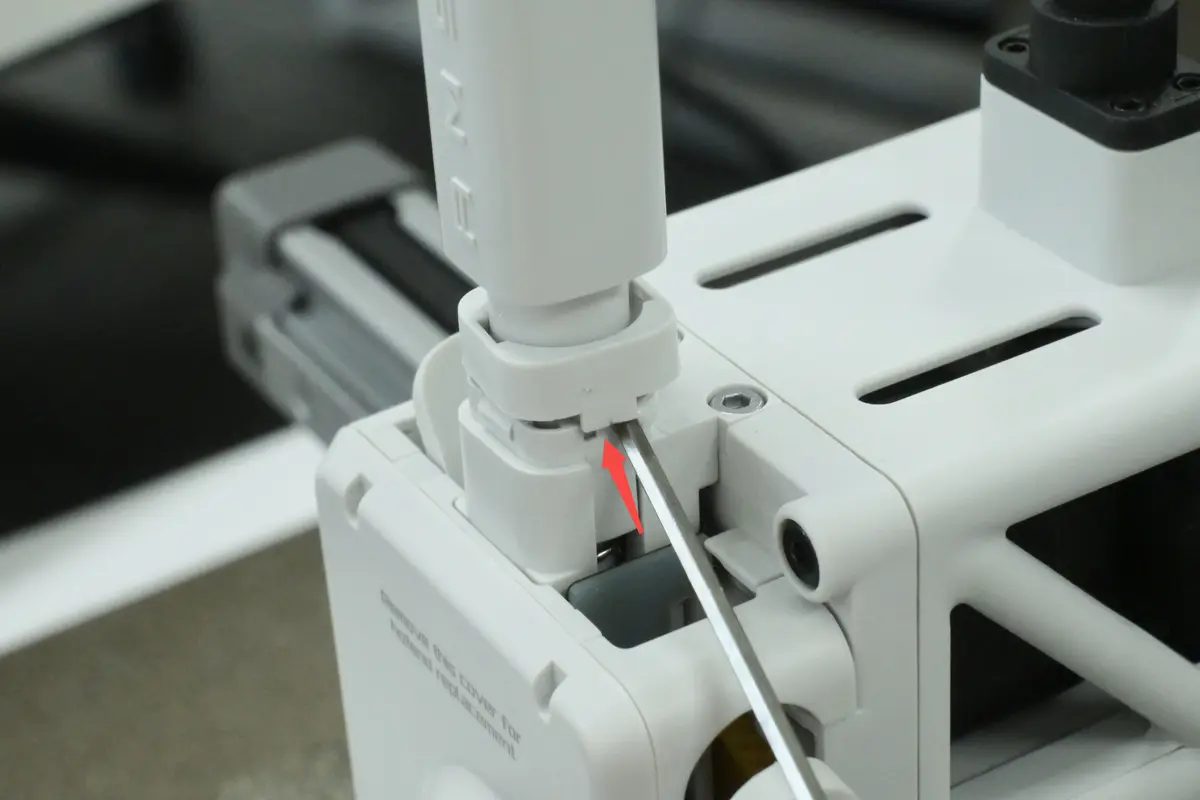

Brug en skruenøgle til forsigtigt at brikke filament-hub-dækslet op og fjerne det.
Bemærk: Filament-sensor-basen ved filamentindgangen er belagt med dæmpningsfedt, som kan føles klæbrigt. Vær forsigtig ved haandtering.
 |
 |

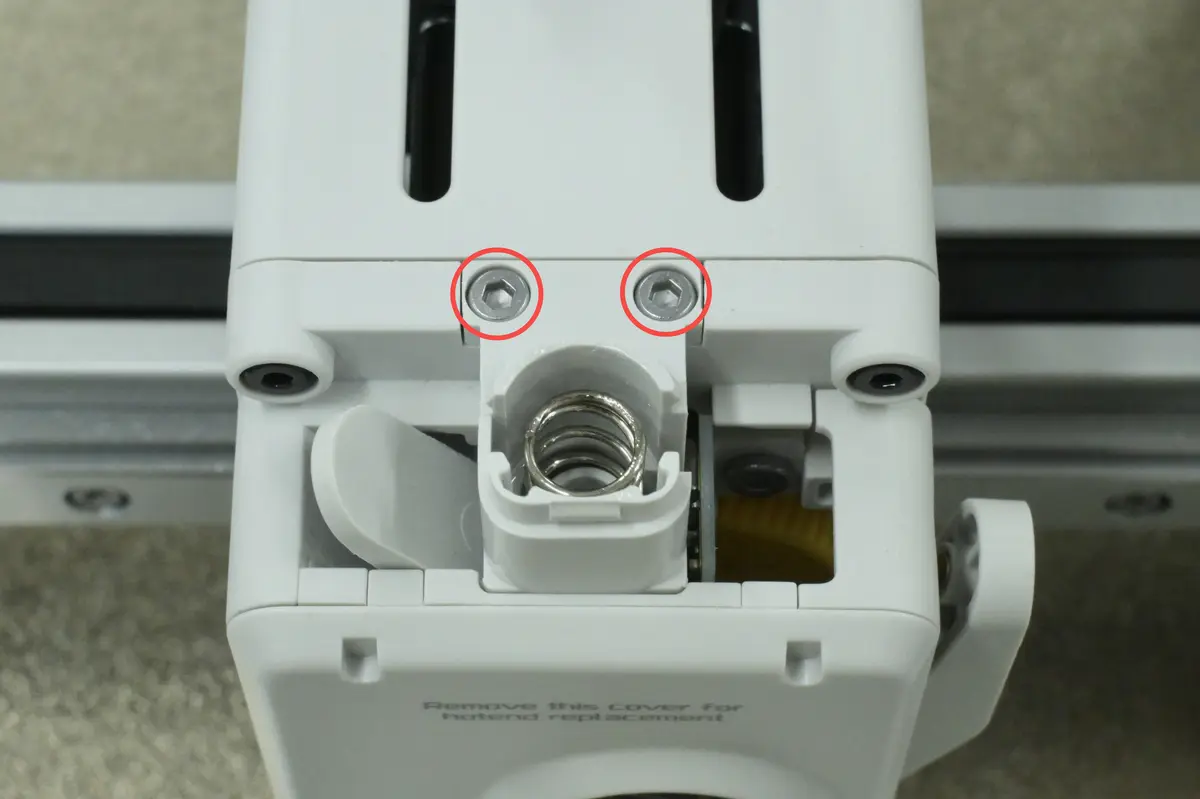

Brug en H2.0 Allen-nøgle til at fjerne 2 skruer pa toppen af 5-vejs-samlingens base-hus.

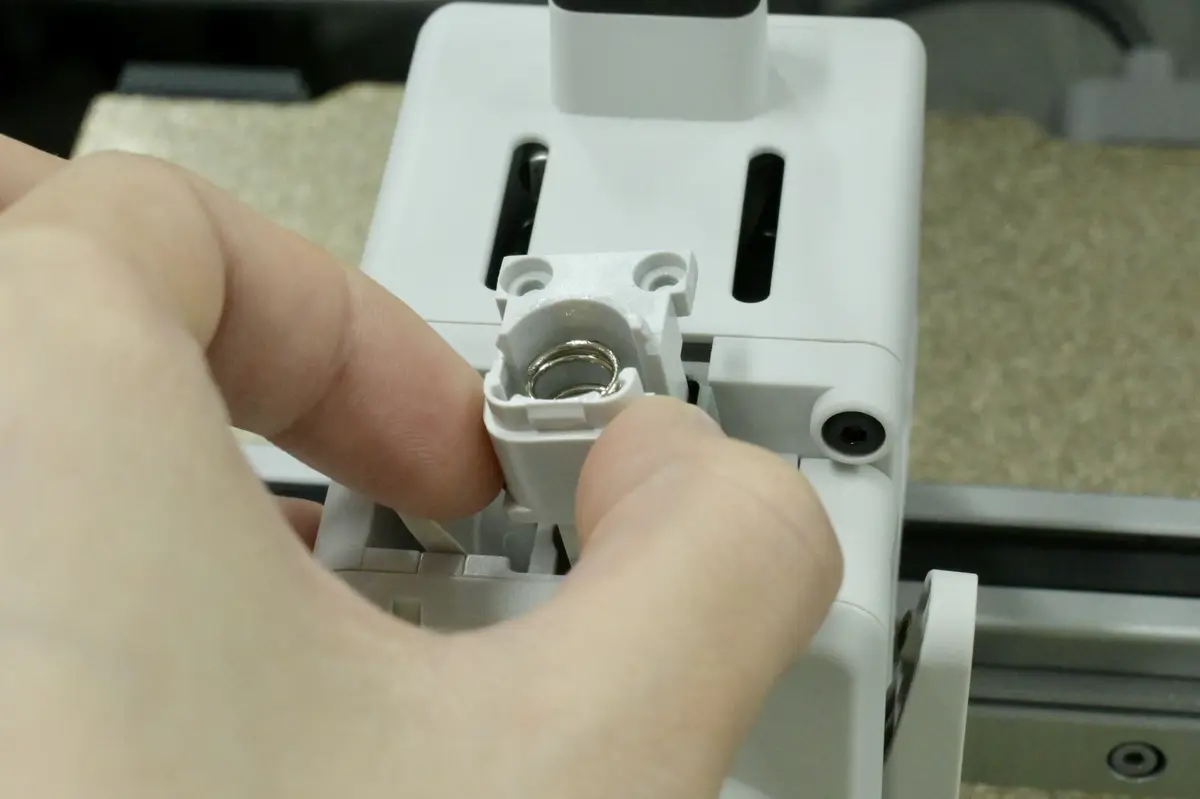

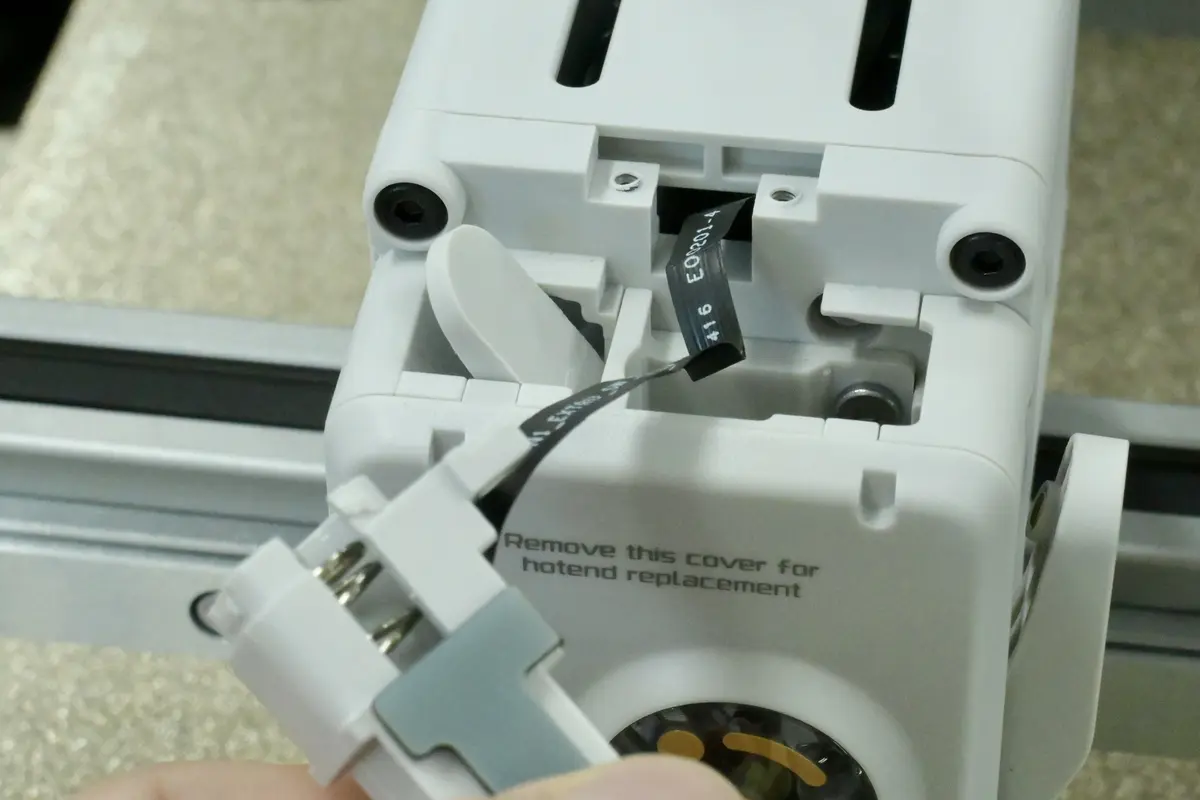

Fjern base-huset til 5-vejs-samlingen.
Bemærk: Træk ikke for hårdt, da det kan beskadige kablerne.
 |
 |
Fejlsøgningstrin
Kontroller indersiden af filament-sensoren for eventuelle fastklæbede filamenter.
Kontroller, om filament-sensor-armen fungerer korrekt. Brug H1.5 Allen-nøglen til at fjerne de 2 skruer pa filament-sensor-boardet.
Indfør et stykke filament og observer, om armen bevæger sig korrekt og automatisk vender tilbage, nar filamentet fjernes.
 |
 |
Er armen fastklæmt, kan du forsigtigt bevæge den til venstre og højre for at nulstille dens position.
Monteringstrin

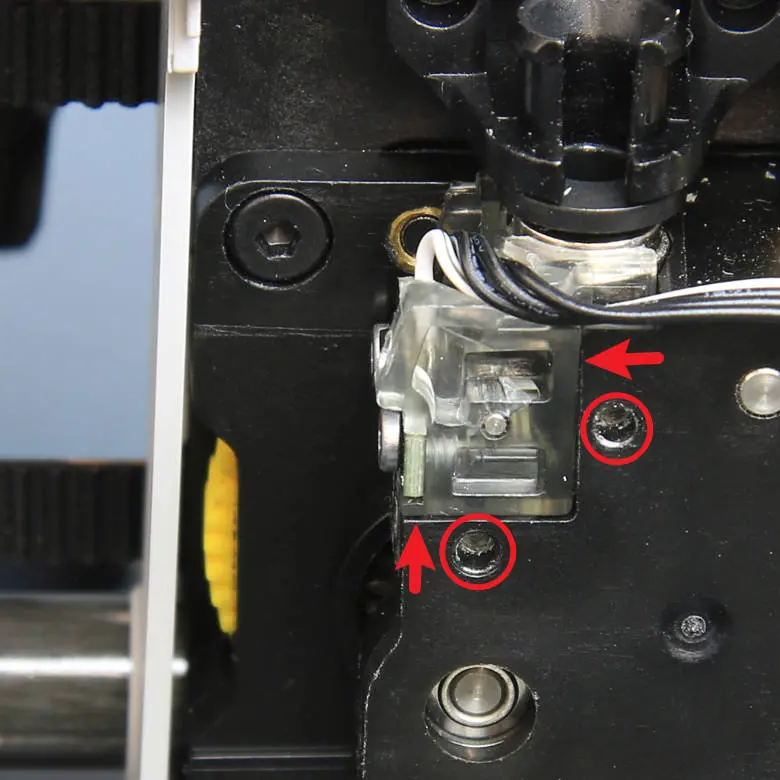

Brug H1.5 Allen-nøglen til at installere de 2 skruer pa Hall-boardet.

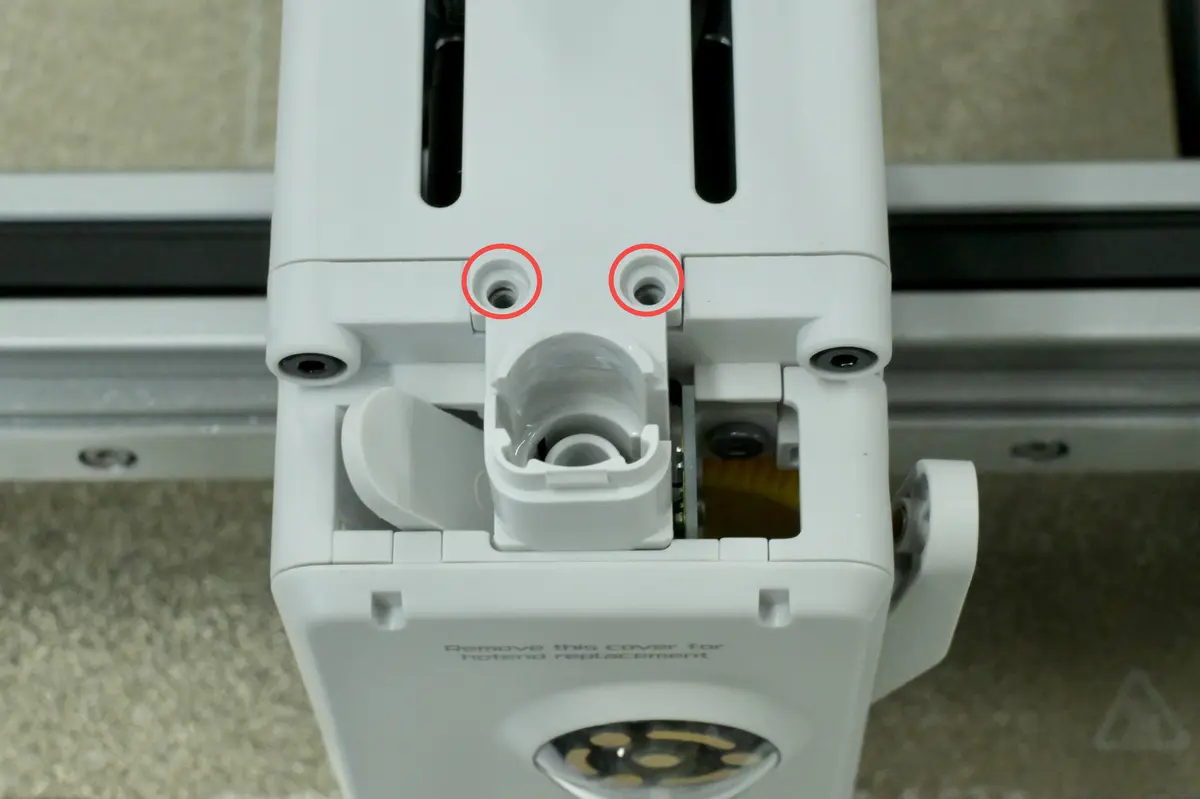

Sæt filament-hub-samlingens base-hus tilbage, og brug en H2.0 Allen-nøgle til at installere de to skruer pa toppen af base-huset.

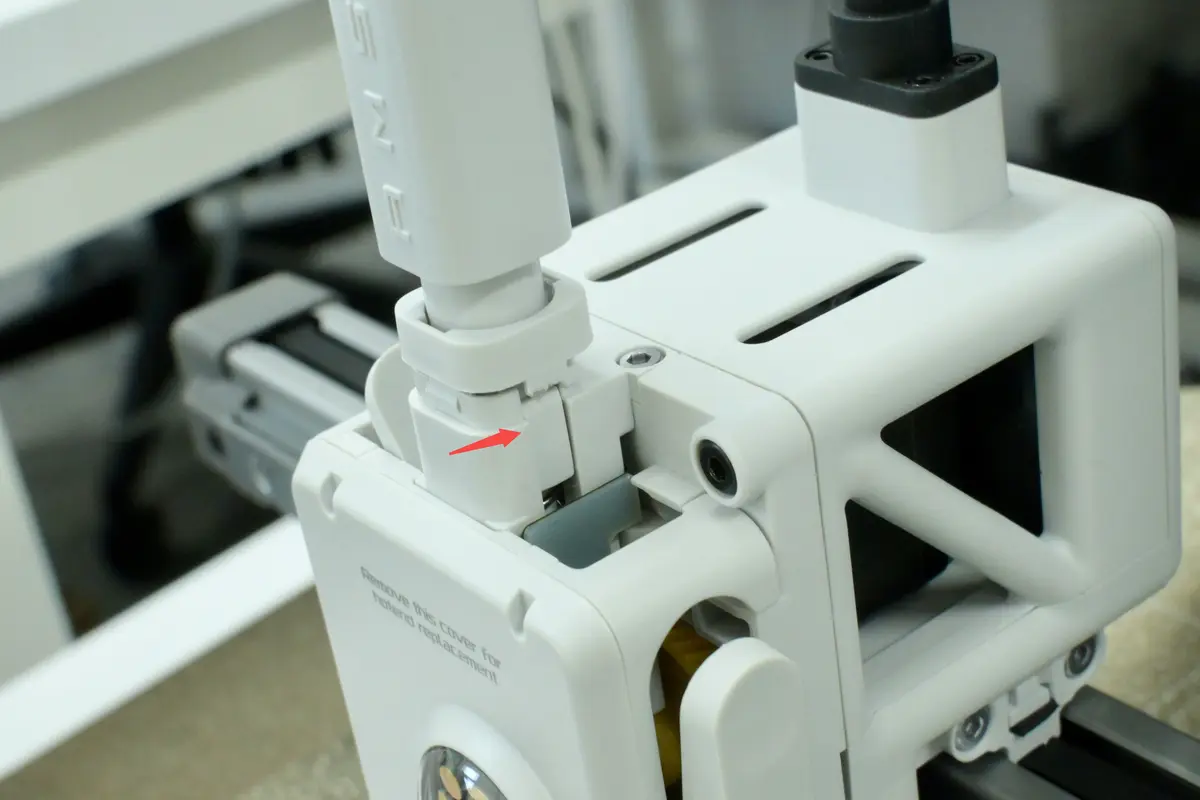

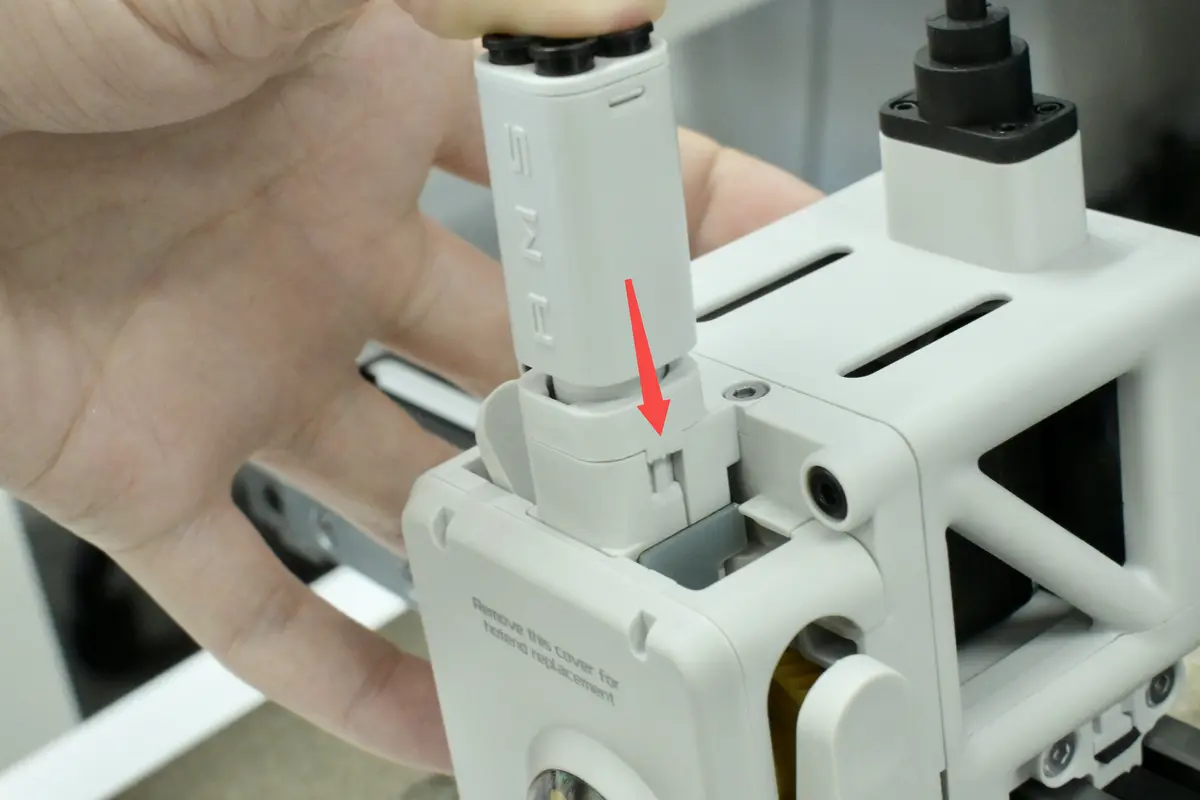

Monter filament-hubben pa base-huset, juster laselapperne, tryk bracket-kroppen ned, og las filament-hubben.
 |
 |
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
