Udskiftning af hjælpeekstruder til X2D

Hjælpeekstruder

🔎 Find X2D hjælpeekstruder top-cover, X2D hjælpeekstruder geardel og X2D hjælpeekstruder hus i Bambu Lab butikken.

Hjælpeekstruderen er monteret bag på printeren og bruges til at styre fremføring, stop og tilbagetrækning af supportfilament.

Pakke	Indhold	Beskrivelse

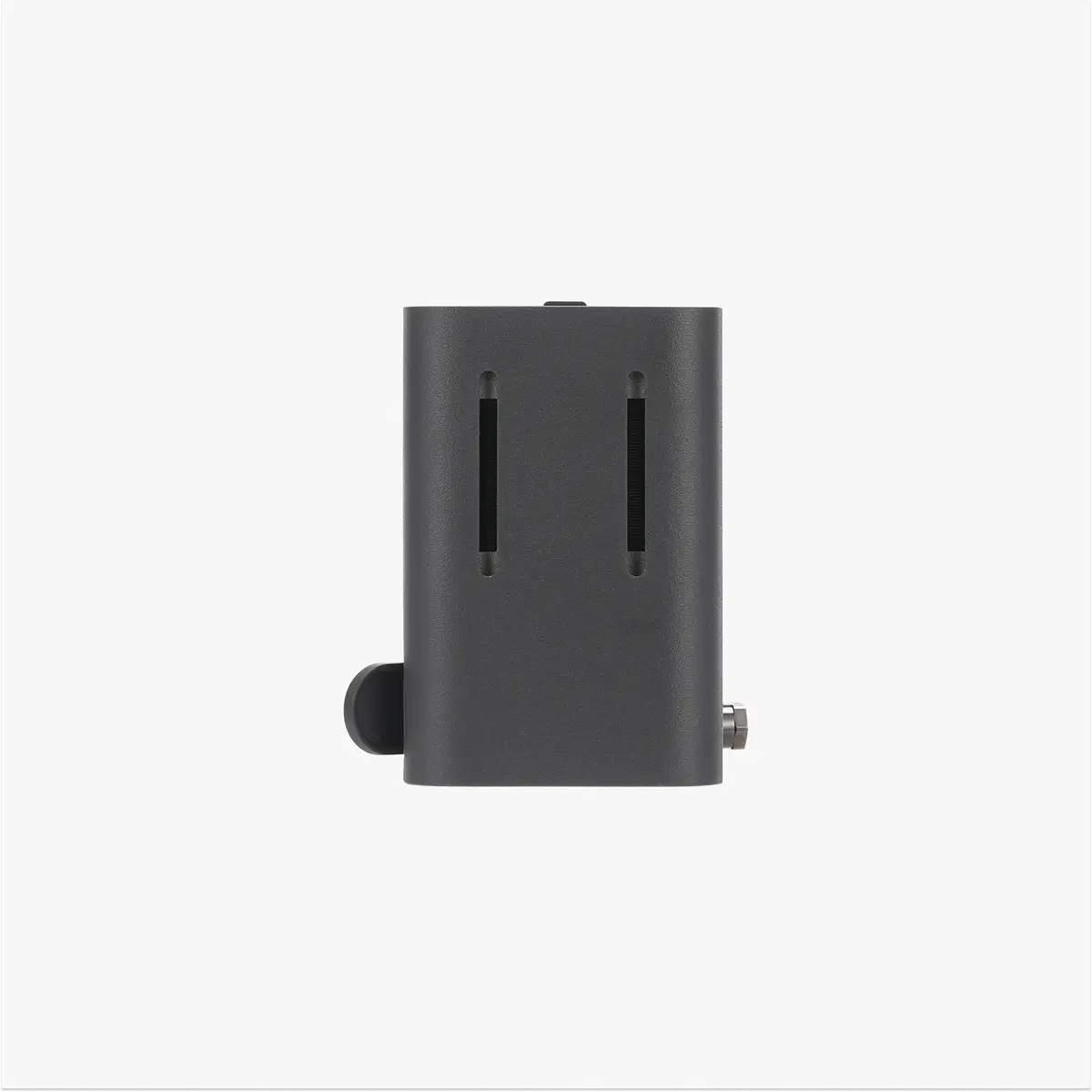

Pakke med hjælpeekstruder-enhed	Hjælpeekstruder-enhed	-

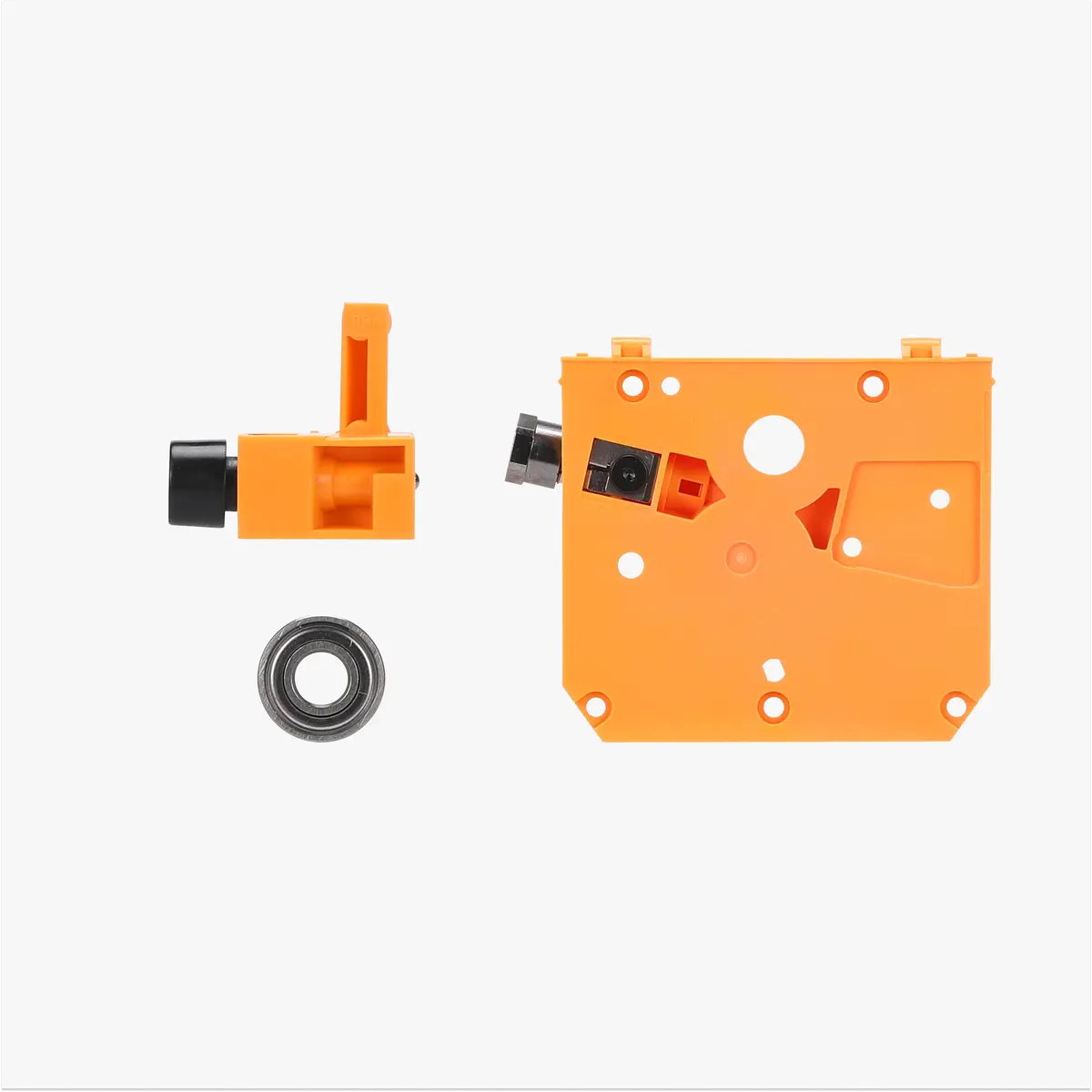

Pakke med hjælpeekstruder top-cover	Hjælpeekstruder top-cover Fastgørelsesskruer (×5)	Monteres øverst på hjælpeekstruderen, fastgør geardelen og indeholder filamentindgangen til hjælpeekstruderen.

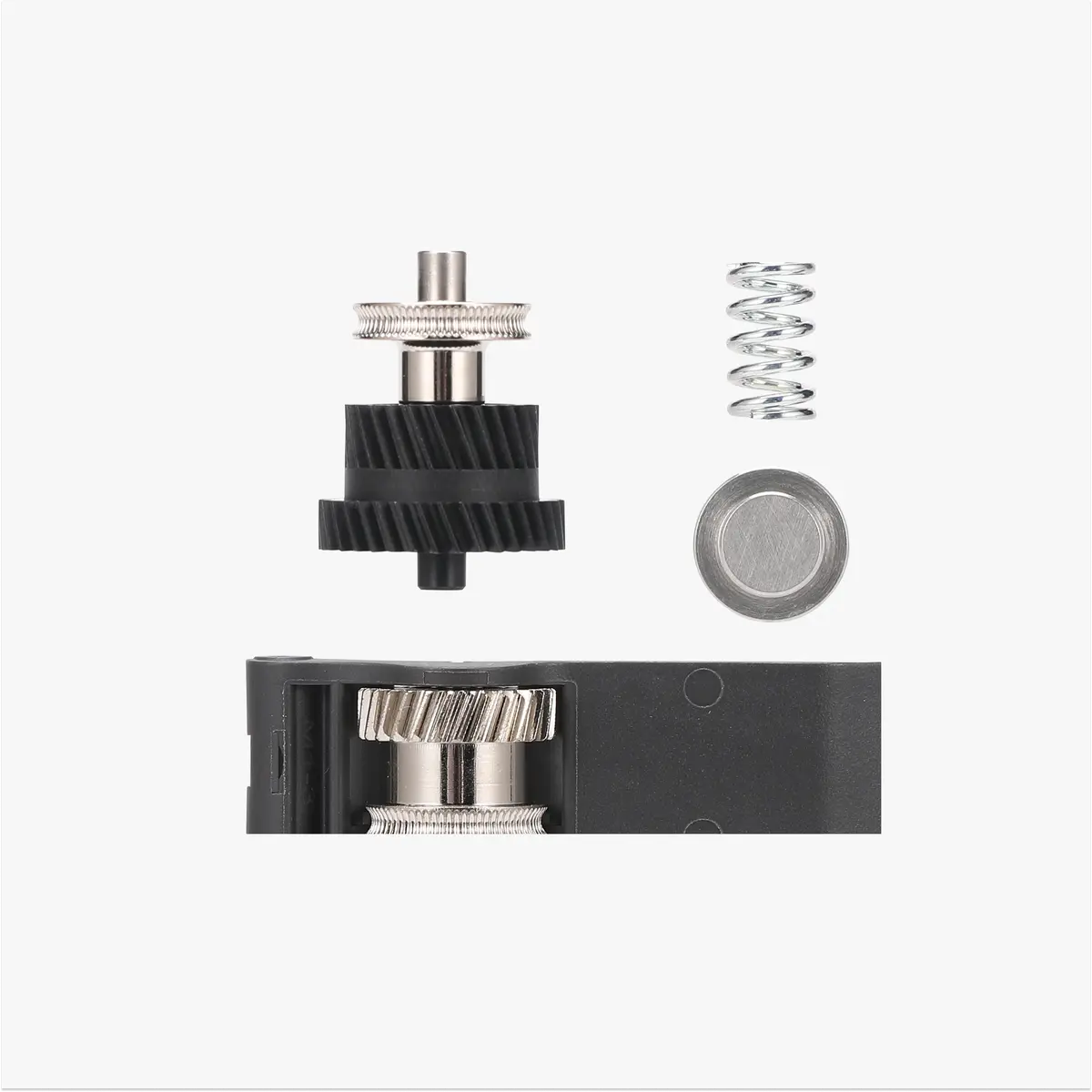

Pakke med hjælpeekstruder geardel	Drivgear til hjælpeekstruder Drevet gear til hjælpeekstruder Fjeder Trykplade Fastgørelsesskrue (×1)	Monteres inde i hjælpeekstruderen og drives af ekstrudermotoren. Denne geardel kan føre filament frem til hotend eller trække det tilbage fra hjælpeekstruderen.

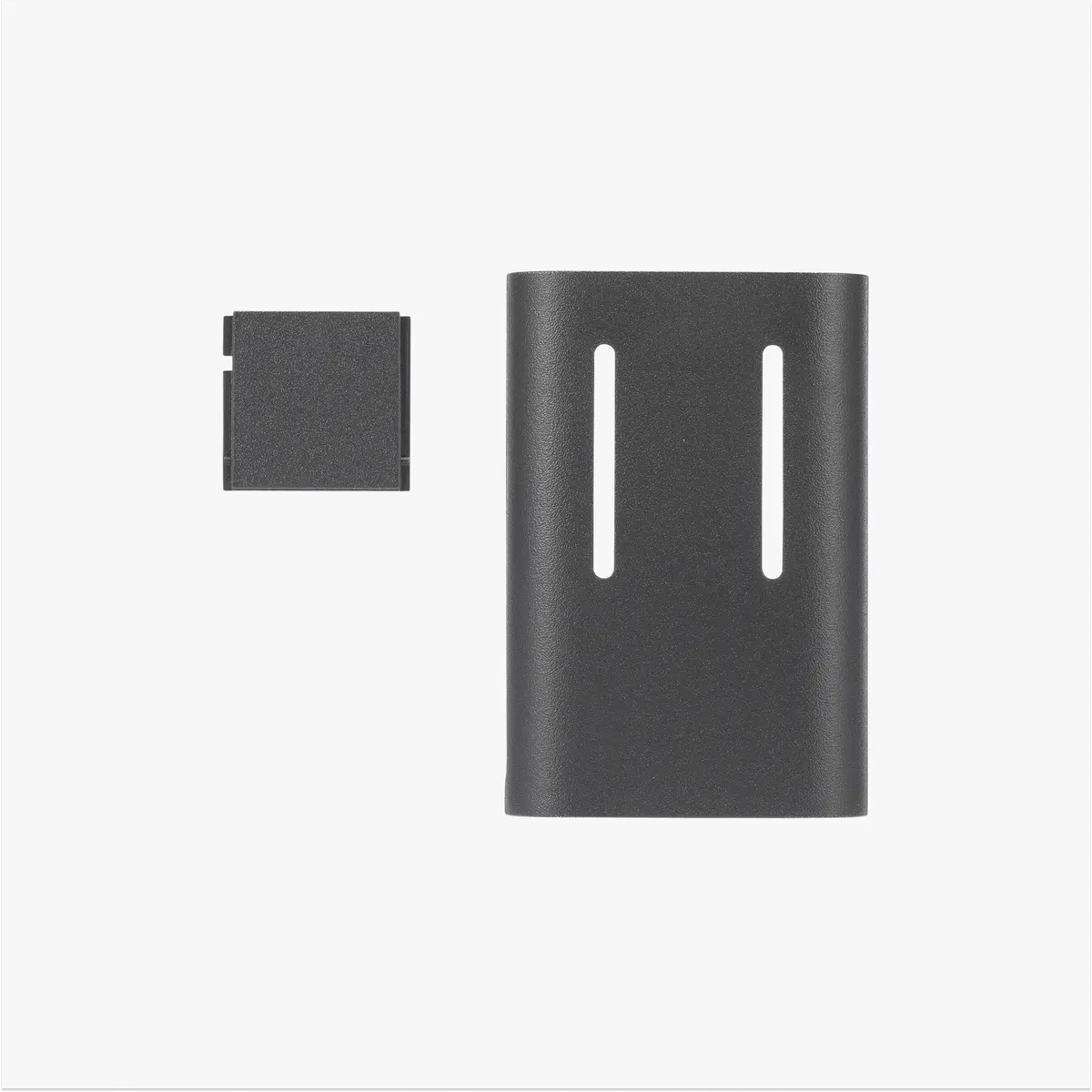

Pakke med hjælpeekstruder hus	Hjælpeekstruder hus	Et tilbehør, der forbinder til ekstrudermotoren og fastgør hjælpeekstruderen til printeren.

Gældende printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

Almindelige situationer, hvor hjælpeekstruderen skal udskiftes:

• Fejl på ekstrudermotoren, der ikke kan fungere

• Beskadigede kabler eller stik til hjælpeekstruderen

Almindelige situationer, hvor hjælpeekstruderens top-cover skal udskiftes:

• Fysisk skade, der påvirker brugen af produktet

Almindelige situationer, hvor hjælpeekstruderens geardel skal udskiftes:

• Slid på gear eller leje, der giver printfejl

Almindelige situationer, hvor hjælpeekstruderens hus skal udskiftes:

• Fysisk skade, der påvirker brugen af produktet

Nødvendigt værktøj og materialer

1. Nyt hjælpeekstruder top-cover, geardel eller hus

2. H1.5 unbrakonøgle

3. H2.0 unbrakonøgle

4. Skruenøgle

5. Pincet

Når du forbinder PTFE-slangen fra hjælpeekstruderen til toolhead, skal du sikre, at indstiksdybden er ca. 22 mm. Hvis indstiksdybden er for lille, kan det give fremføringsfejl.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kabler til toolhead. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skade på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan det være nødvendigt at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så vil vi gøre vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Videoguide

Afmonter hjælpeekstruderen

Trin 1. Afmonter hjælpeekstruderen

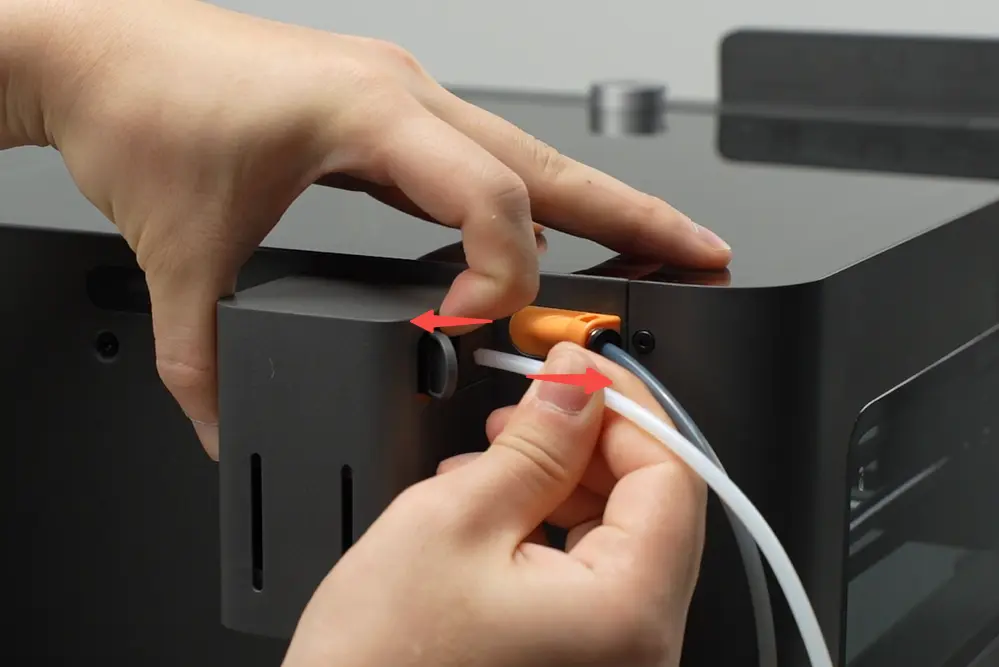

Tryk på pneumatikstikket ved filamentindgangen, og træk PTFE-filamentslangen ud.

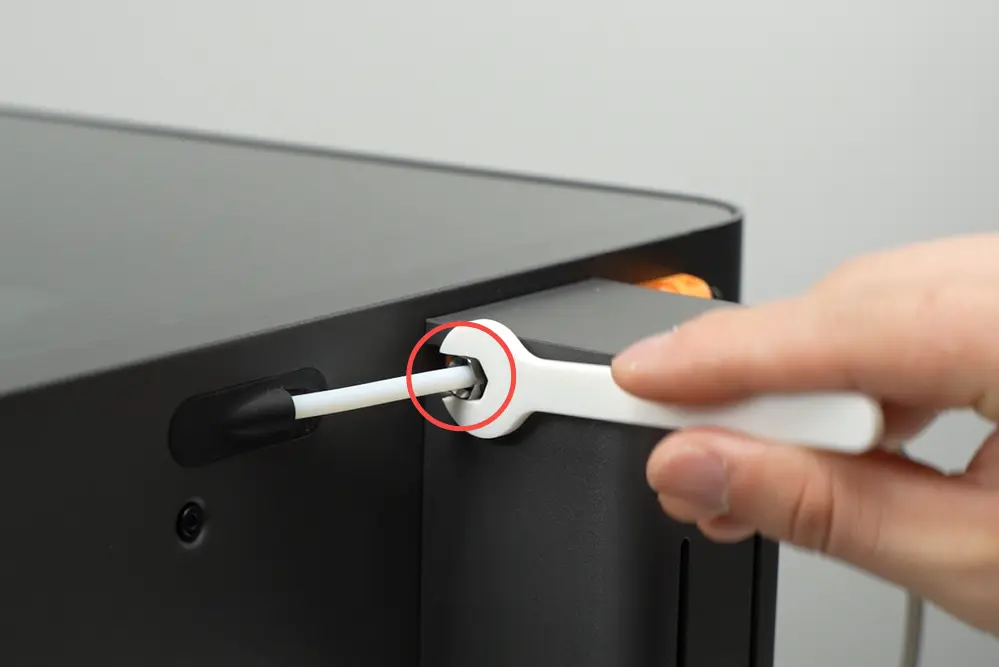

• Brug en 8 mm gaffelnøgle til at løsne låsemøtrikken ved hjælpeekstruderens filamentudgang, og fjern slangen.

ℹ️ Bemærk: Hvis modstanden er for stor, når du fjerner slangen, så træk slangen ud indefra printeren.

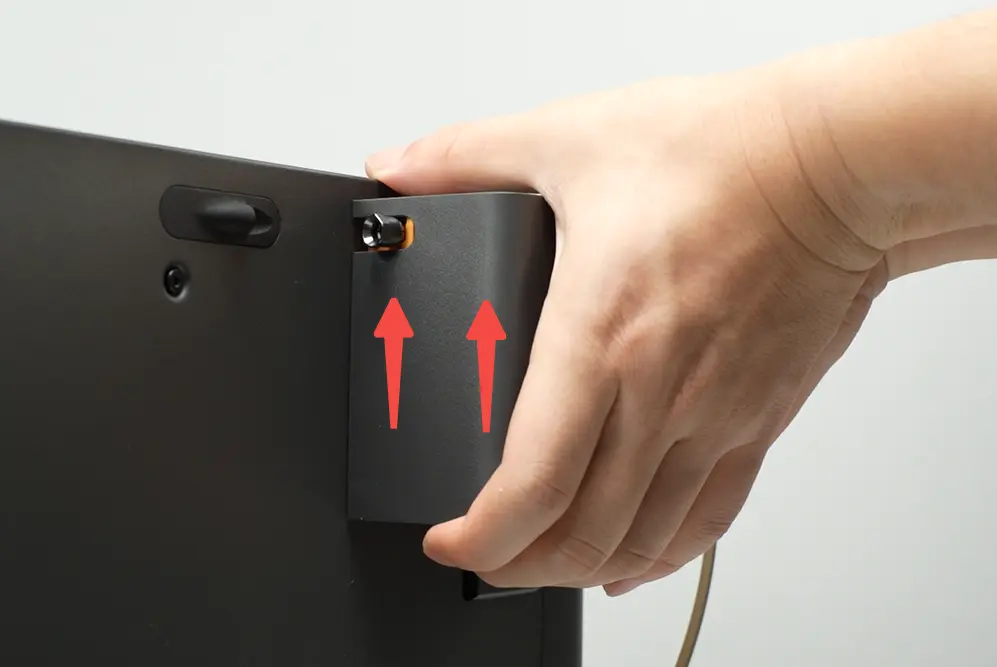

• Støt hjælpeekstruderen med hånden, og skub forsigtigt opad for at låse den fri af printeren.

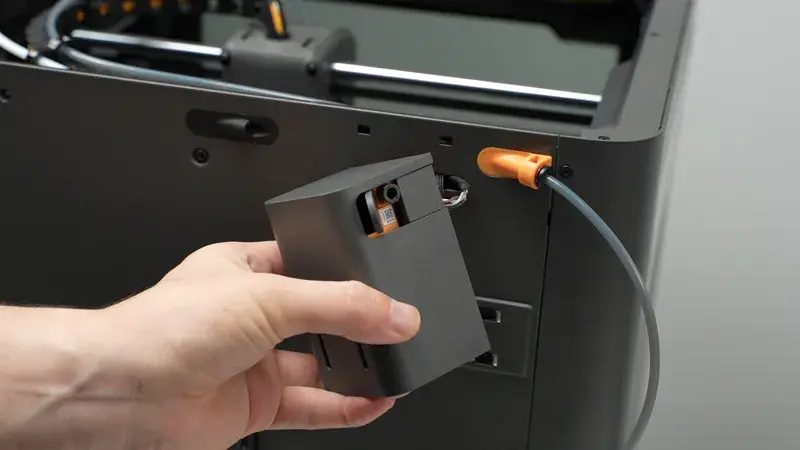

• Fjern stikdækslet på hjælpeekstruderen, tryk på låsetappen på stikket for at afbryde kablet, og fjern derefter hjælpeekstruder-enheden.



Trin 2. Afmonter hjælpeekstruderens hus

Hold unbrakonøglen mod slidsen bag på hjælpeekstruderen, skub ekstrudermotoren fremad for at låse op og skubbe de indre komponenter ud, og fjern derefter huset.

Trin 3. Afmonter hjælpeekstruderens top-cover

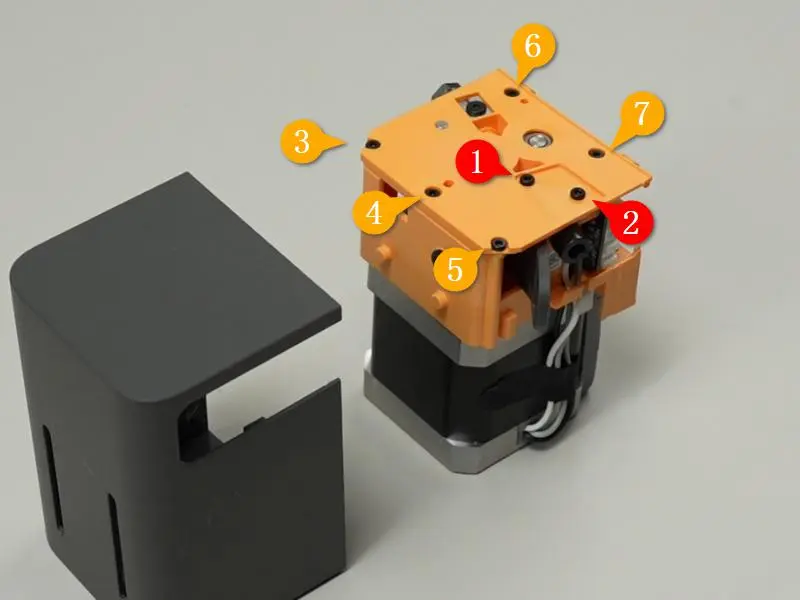

Brug en H1.5 unbrakonøgle til at fjerne syv fastgørelsesskruer, og tag top-coveret af hjælpeekstruderen.

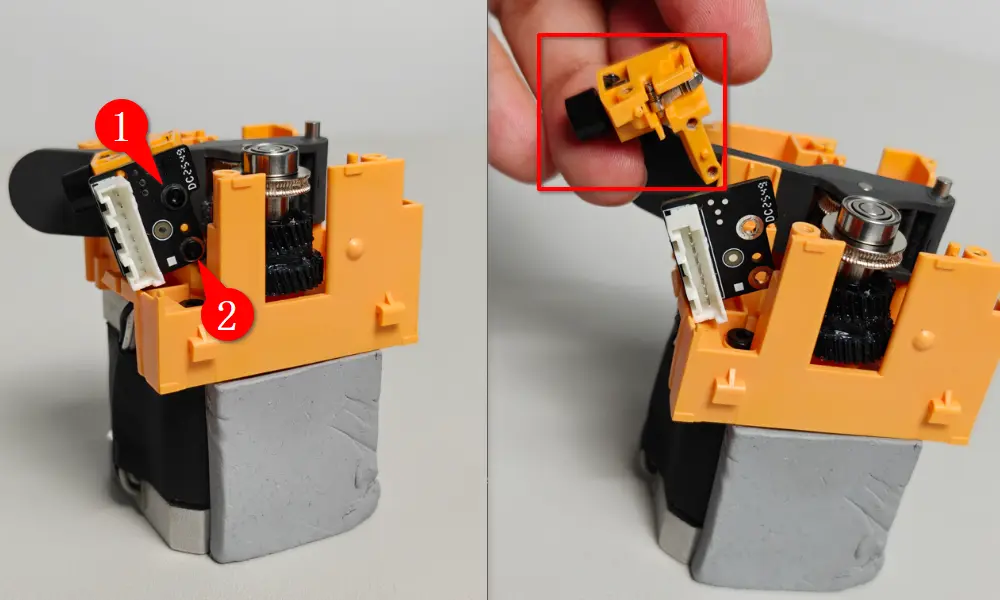

Brug en H1.5 unbrakonøgle til at fjerne to fastgørelsesskruer, og fjern slangestik-tilbehøret.

Dette skal kun gøres, hvis pneumatikstikket eller dets strukturelle dele har fysisk skade.

Trin 4. Afmonter hjælpeekstruderens geardel

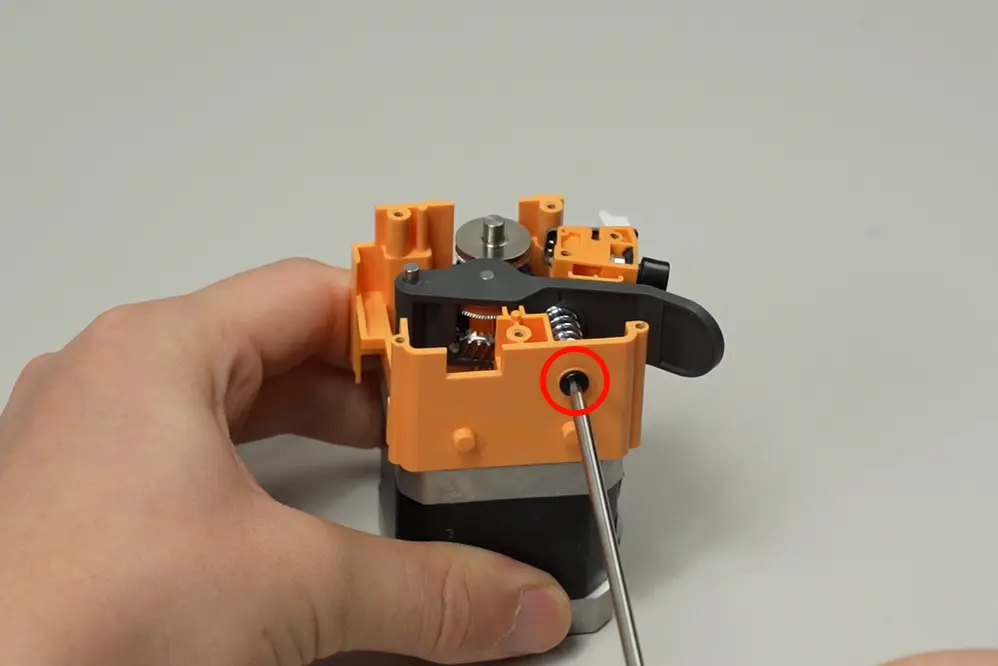

Brug en H2.0 unbrakonøgle til at fjerne én fastgørelsesskrue.

Fjern det drevne gear, drivgearet, fjederen og trykpladen fra hjælpeekstruderen.

Monter hjælpeekstruderen

Trin 1. Monter hjælpeekstruderens geardel

Monter henholdsvis drivgearet og det drevne gear i hjælpeekstruderen, og brug derefter hænderne eller en pincet til at montere trykpladen og fjederen sammen (trykpladens hævede side skal vende mod fjederen, og den side med rille skal vende mod gevindhullet), og spænd derefter én fastgørelsesskrue med en H2.0 unbrakonøgle.

Trin 2. Monter hjælpeekstruderens top-cover

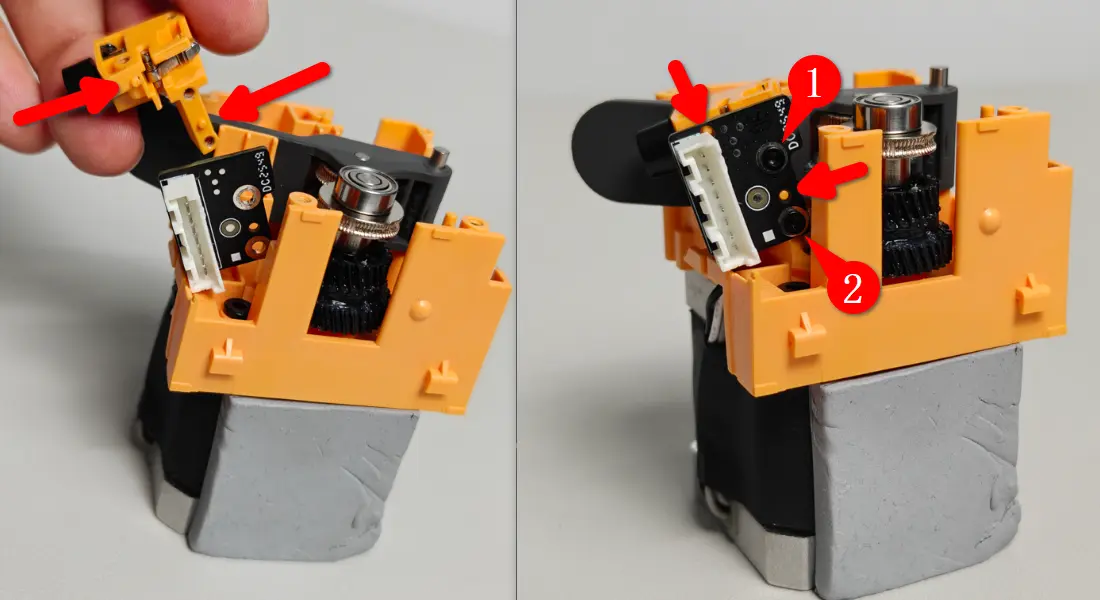

Monter pneumatikstikket på motorstikket, og spænd 2 skruer.

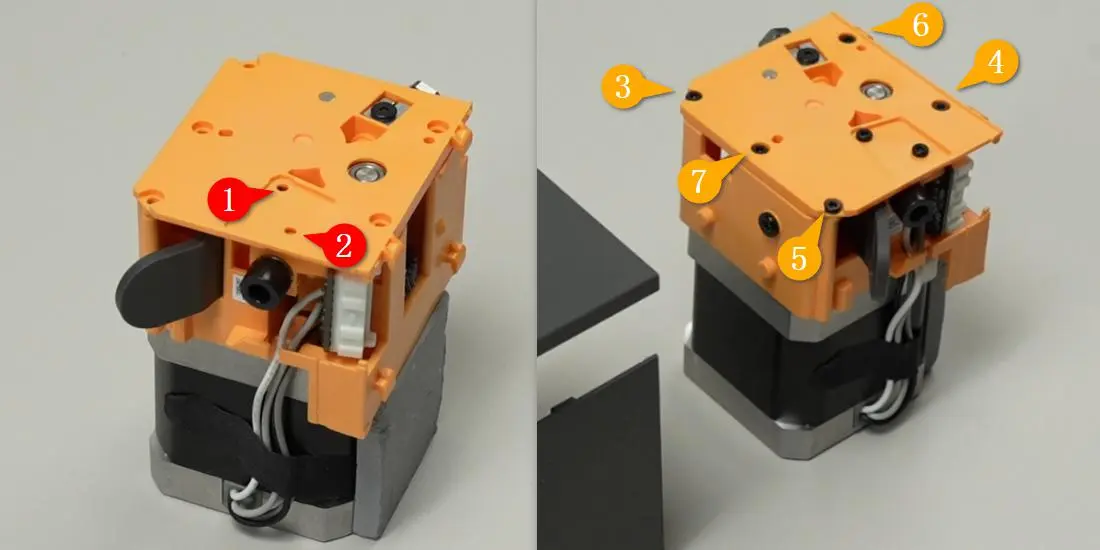

Monter hjælpeekstruderens top-cover på hjælpeekstruderen, og spænd de syv skruer i den viste rækkefølge med en H1.5 unbrakonøgle.

Trin 3. Monter hjælpeekstruderens hus

Skub delen ind i huset ved at flugte håndtaget på det drevne gear med monteringsslidsen i hjælpeekstruderens hus.

Trin 4. Monter hjælpeekstruderen

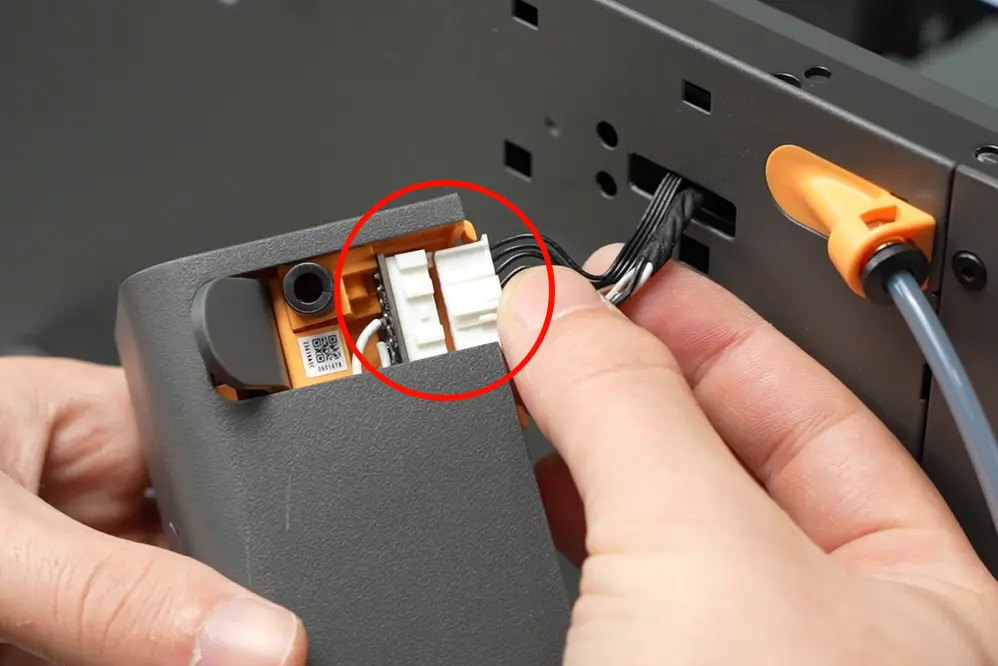

• Forbind kablet til stikket på hjælpeekstruderen, og sørg for, at låsetappen vender korrekt.

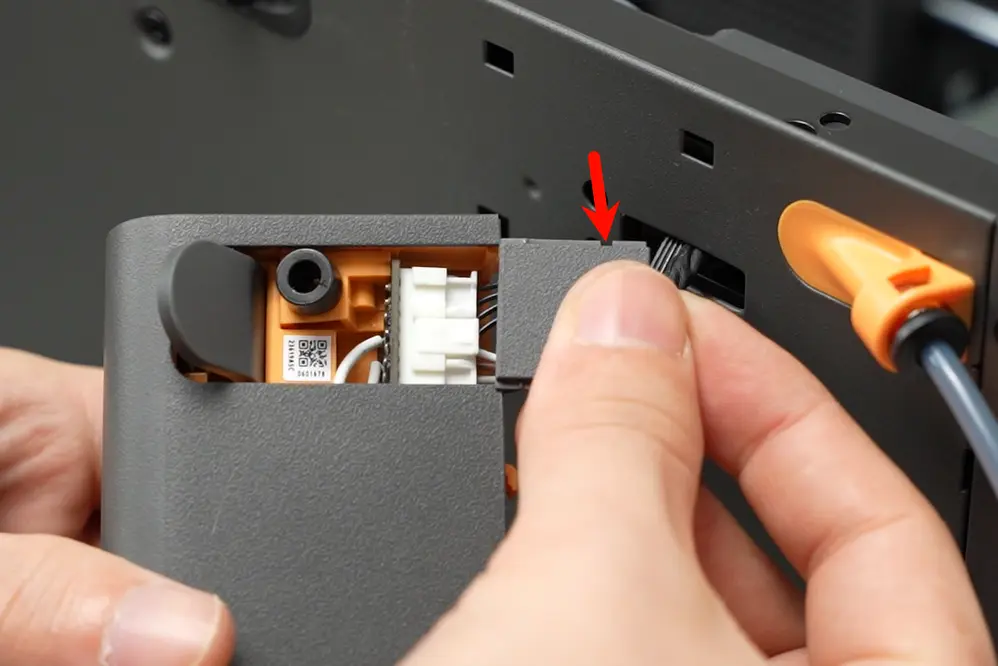

• Sæt stikdækslet i hjælpeekstruderen, og sørg for, at dækslets udsparing vender udad fra hjælpeekstruderen under isætningen.



• Træk først kablet ind i slidsen, sæt derefter hjælpeekstruderen i hullet bag på printeren, og tryk ned for at låse den på plads.

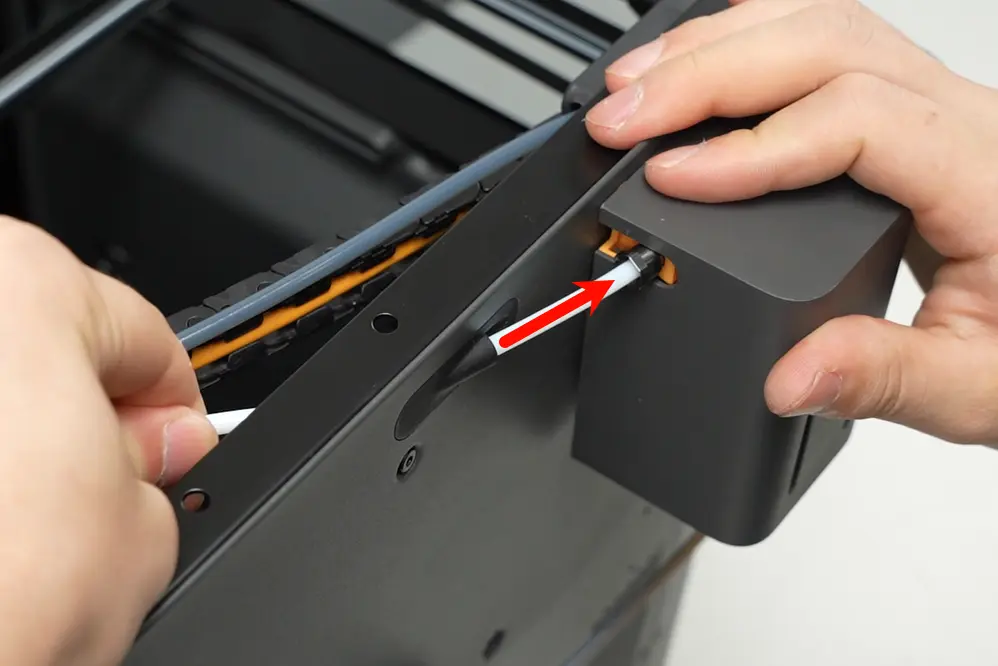

• Løsn låsemøtrikken på hjælpeekstruderens venstre filamentudgang, før PTFE-slangen ind fra øverst på midten af printerens bagpanel ca. 22 mm ind i filamentudgangen, og spænd derefter låsemøtrikken ved filamentudgangen med en 8 mm gaffelnøgle. (Sørg for, at PTFE-slangen er ført helt ind, ellers kan filamentet bukke inde i ekstruderen.)

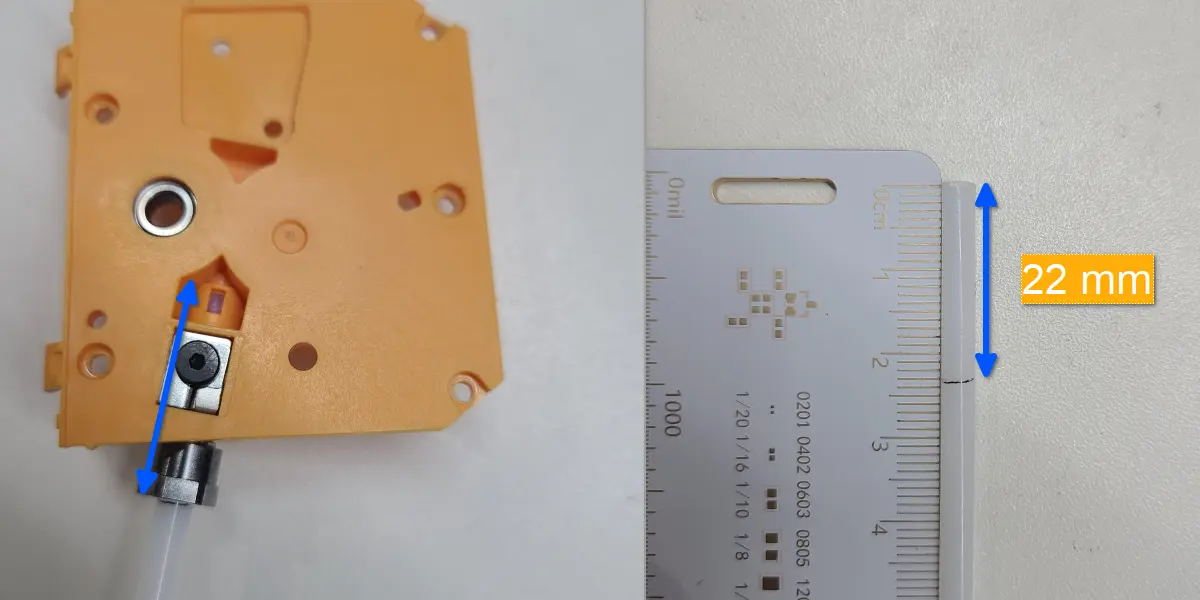

Filamentslangen skal føres ind til en dybde på ca. 22 mm. For lille indstiksdybde kan give fejl i filamentfremføringen.

Hvis din filamentslange har et gråt markeringsmærke, kan du bruge det til at kontrollere korrekt isætning. Slangen er ført helt ind, når der ikke er mellemrum mellem låsemøtrikken og mærket. Hvis du kan se den hvide slange blottet mellem låsemøtrikken og mærket, er slangen ikke ført langt nok ind.

• Før den hvide PTFE-slange ind i hjælpeekstruderens filamentindgang.



Kontrol af resultatet

✅ Tilslut strømmen, tænd printeren, og kontrollér, om hjælpeekstruderen kan føre filament ind og ud korrekt.

Hvis du støder på problemer, så gå dine trin igennem igen og kontrollér alle forbindelser, før du prøver igen. Hvis problemerne fortsætter, så kontakt Bambu Lab serviceteamet for yderligere hjælp.
