Udskiftning af filamentsensorenhed til A2L

Filamentsensor

🔎 Find A2L filamentsensoren i Bambu Lab-butikken.

Filamentsensorsættet indeholder filamentsensorprintet og forbindelseskablet. Udskift de relevante dele efter behov.

Kompatibel printermodel

Bambu Lab A2L

Hvornår skal den udskiftes

• Printeren kan ikke registrere korrekt, om der bliver indført filament inde i ekstruderen.
• Printeren melder fejlagtigt, at skæremodulet ikke er korrekt monteret.
• Printeren melder fejlagtigt, at filamentskæreren er blokeret.
• Printeren melder fejlagtigt, at temperaturen i ekstruderens omgivelser er for høj.
• Filamentsensorens kabel er beskadiget.
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• A2L filamentsensor
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Pincet

Videoguide

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømforsyningen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle filamentsensor

Trin 1. Fjern TH-printet

Se wiki-siden guiden til udskiftning af printhovedets print til A2L for at adskille printhovedet og fjerne TH-printet.

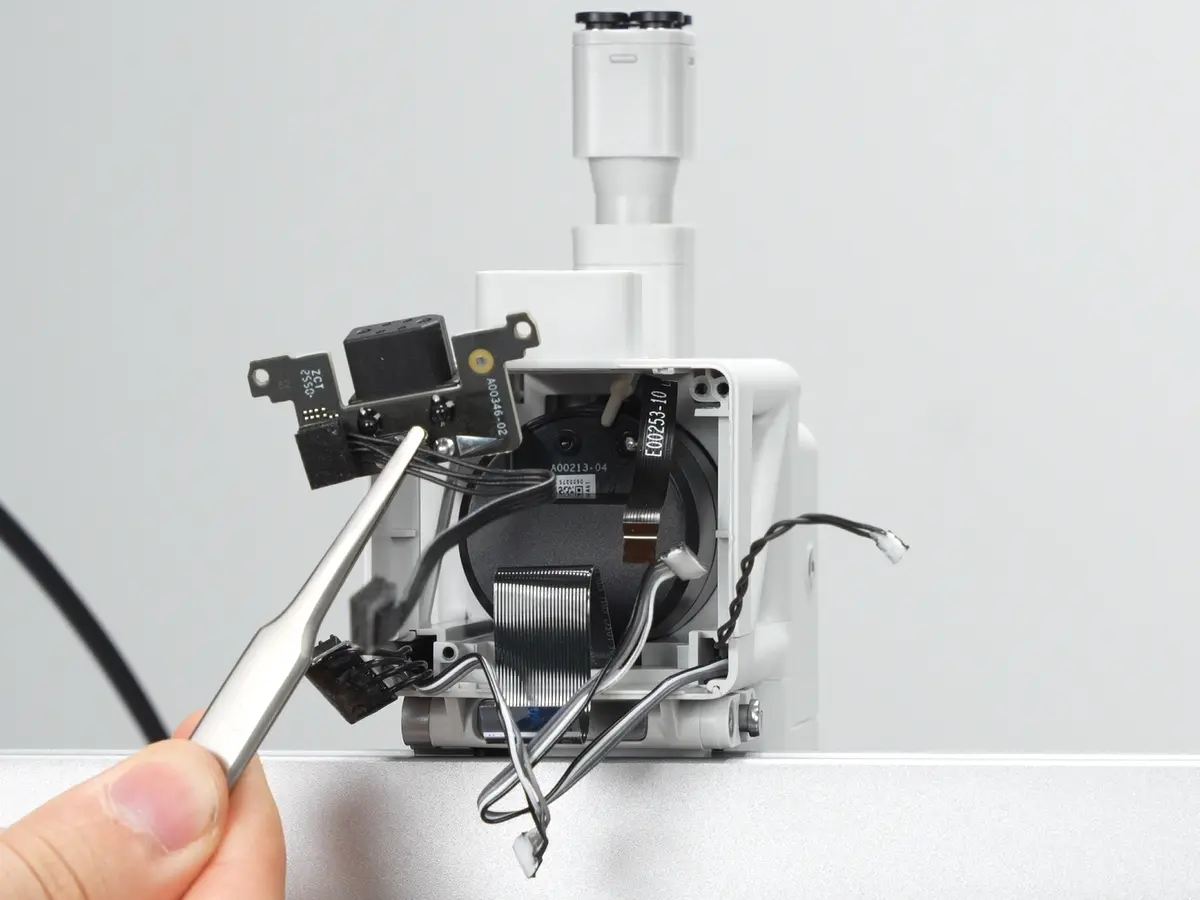

Trin 2. Fjern skæremodulets adapterprint

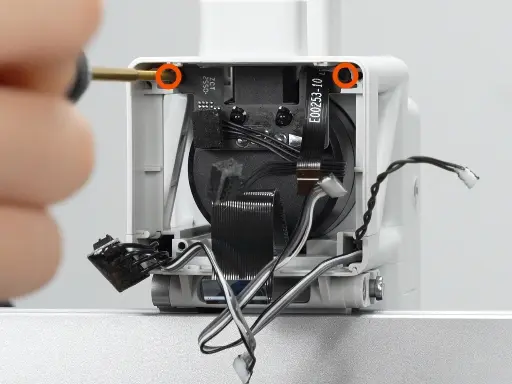

Brug en H1.5 unbrakonøgle til at fjerne de to fastgørelsesskruer, og tag skæremodulets adapterprint af.

Trin 3. Fjern filament-hub-enheden

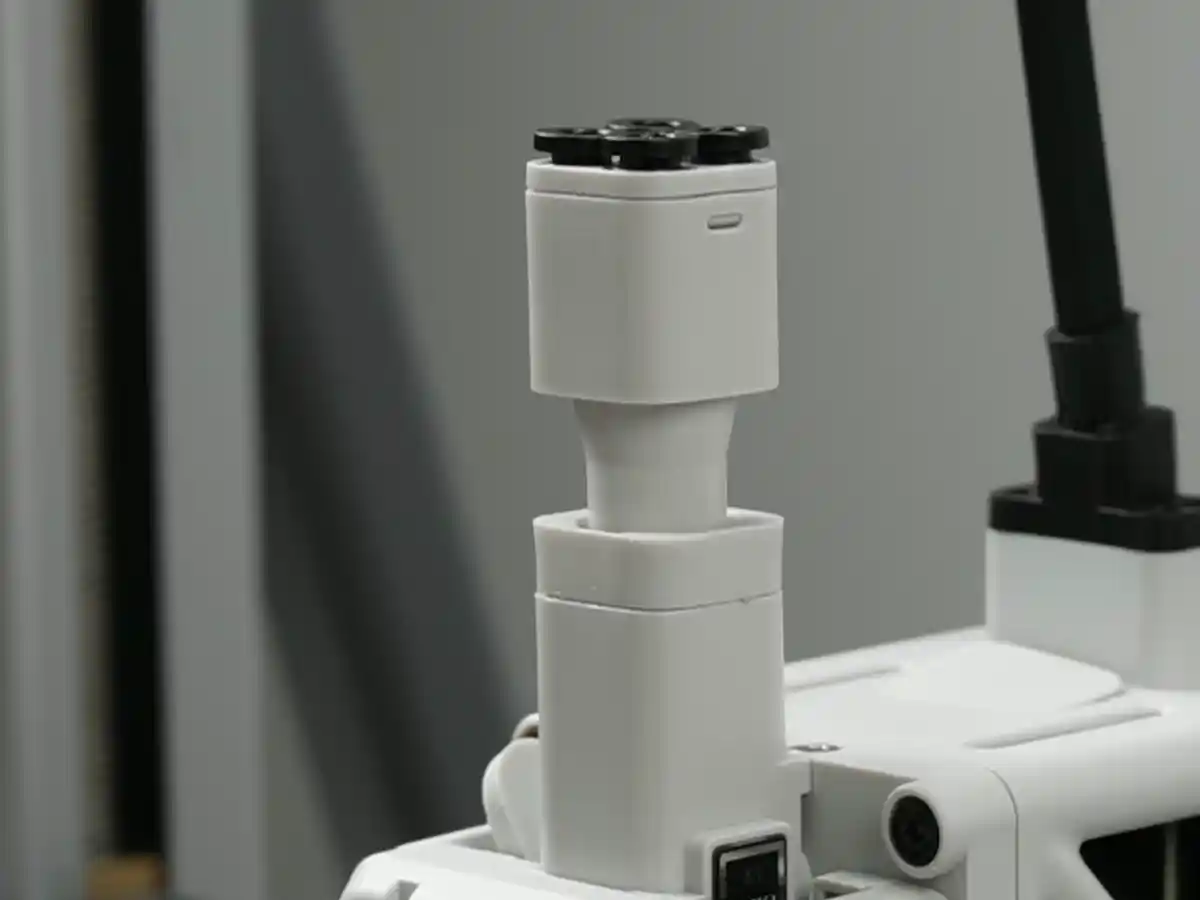

Brug en spartel, pincet eller lignende værktøj til forsigtigt at lirke låsetapperne op, der holder filament-hubben, fjern derefter hubben, og tag den indvendige fjeder ud.

Trin 4. Fjern bundhuset til filament-hubben

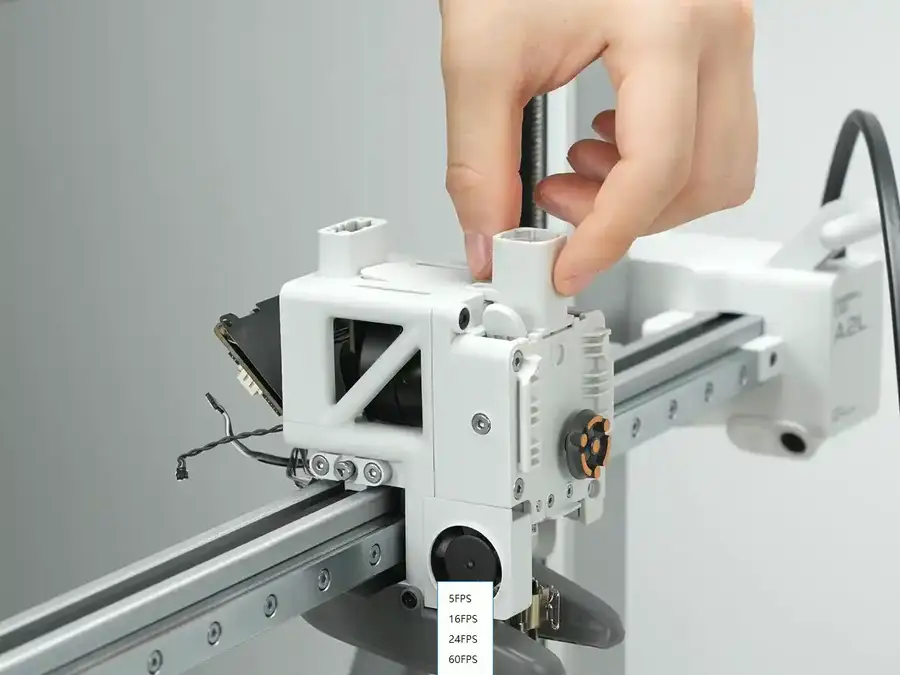

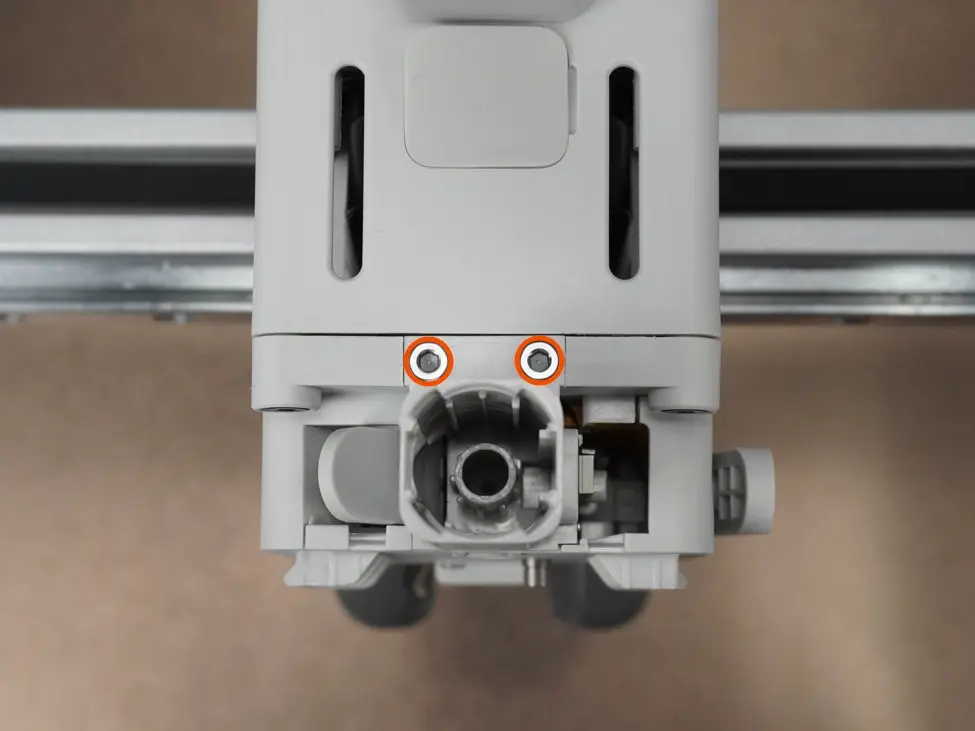

Brug en H2.0 unbrakonøgle til at fjerne de to fastgørelsesskruer, og træk derefter forsigtigt bundhuset til filament-hubben lige op.

ℹ️ Bemærk: Vær forsigtig, når du trækker bundhuset ud, så du ikke trækker i eller beskadiger forbindelseskablet.

Trin 5. Fjern forbindelseskablet til filamentsensorprintet

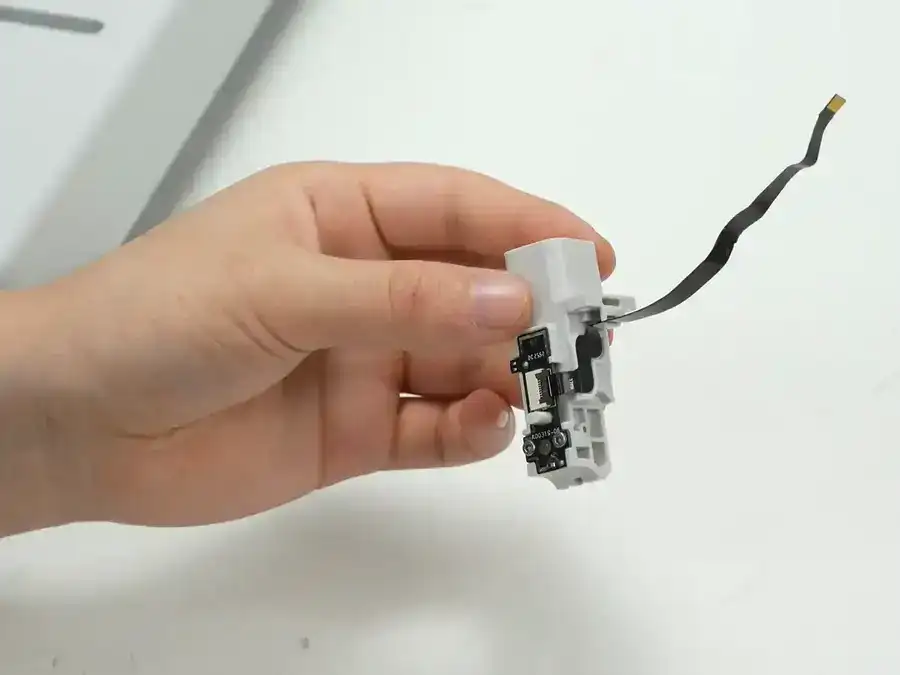

Løft den sorte låsetap på filamentsensorprintet opad, så kablet nemt kan tages ud.

Hvis din reservedel allerede leveres med bundhus og filamentsensorprint formonteret, kan du springe de følgende afmonteringstrin over.

Trin 6. Fjern filamentsensorprintet

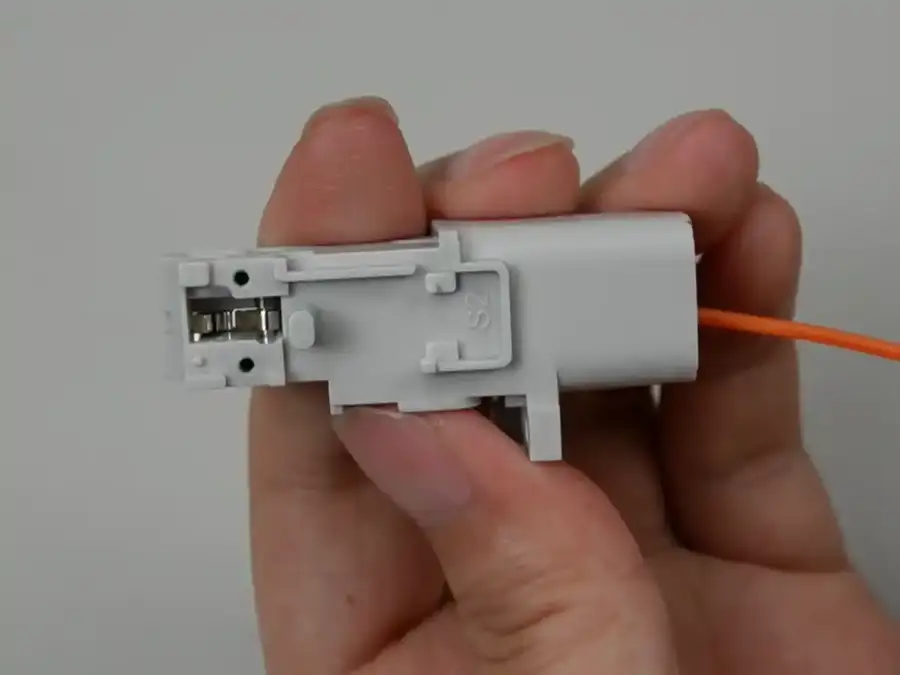

Brug en H1.5 unbrakonøgle til at fjerne de to fastgørelsesskruer, og tag filamentsensorprintet af. Nu kan du kontrollere, om den firkantede detekteringsmagnet inde i bundhuset til filament-hubben fjedrer korrekt tilbage.

Monter den nye filamentsensor

Trin 1. Monter filamentsensorprintet

Placer det nye filamentsensorprint i positioneringssporet, og brug en H1.5 unbrakonøgle til at stramme de to fastgørelsesskruer.

Trin 2. Monter forbindelseskablet til filamentsensorprintet

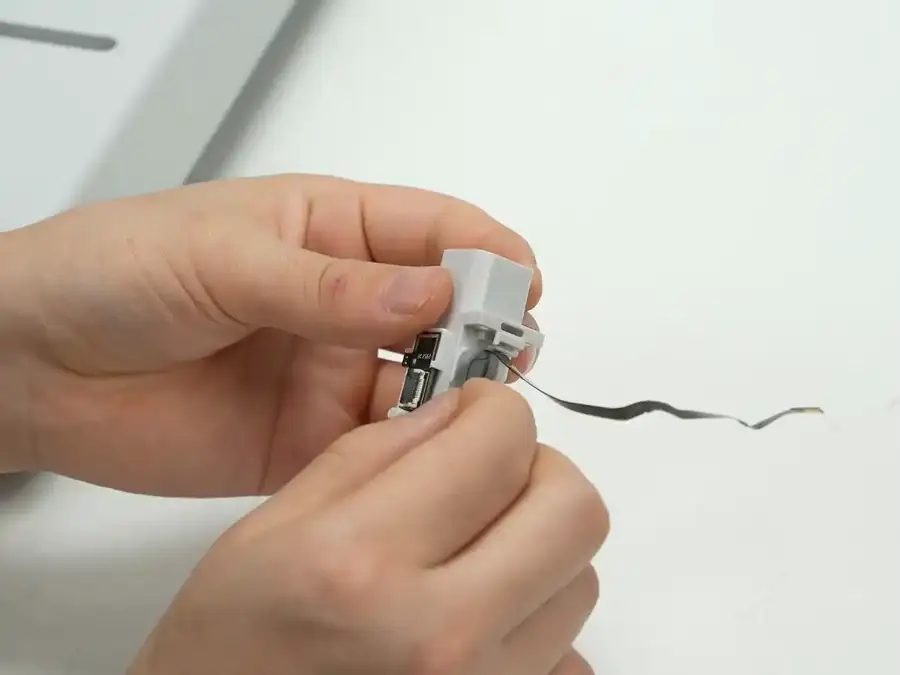

Monter forbindelseskablet som vist på illustrationen. Sæt kablet præcist ind i filamentsensorprintets stik, og tryk den sorte låsetap ned for at fastgøre det.

Trin 3. Monter bundhuset til filament-hubben

Før forbindelseskablet gennem printhovedet, ret positionen ind, placer det i bundhuset til filament-hubben, og brug en H2.0 unbrakonøgle til at stramme de to fastgørelsesskruer.

Trin 4. Monter filament-hubben

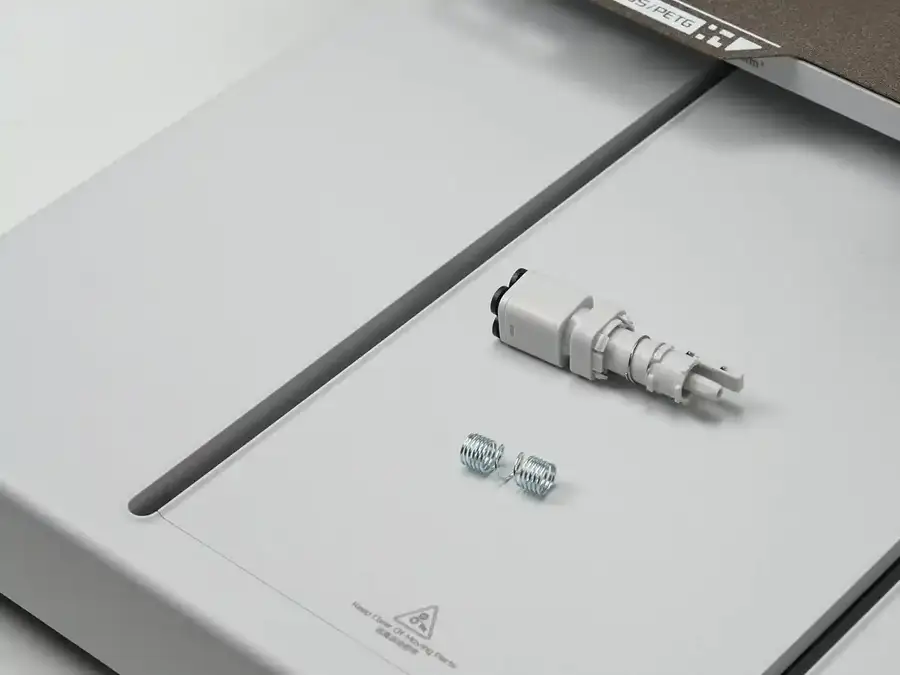

Monter fjederen på filament-hub-enheden

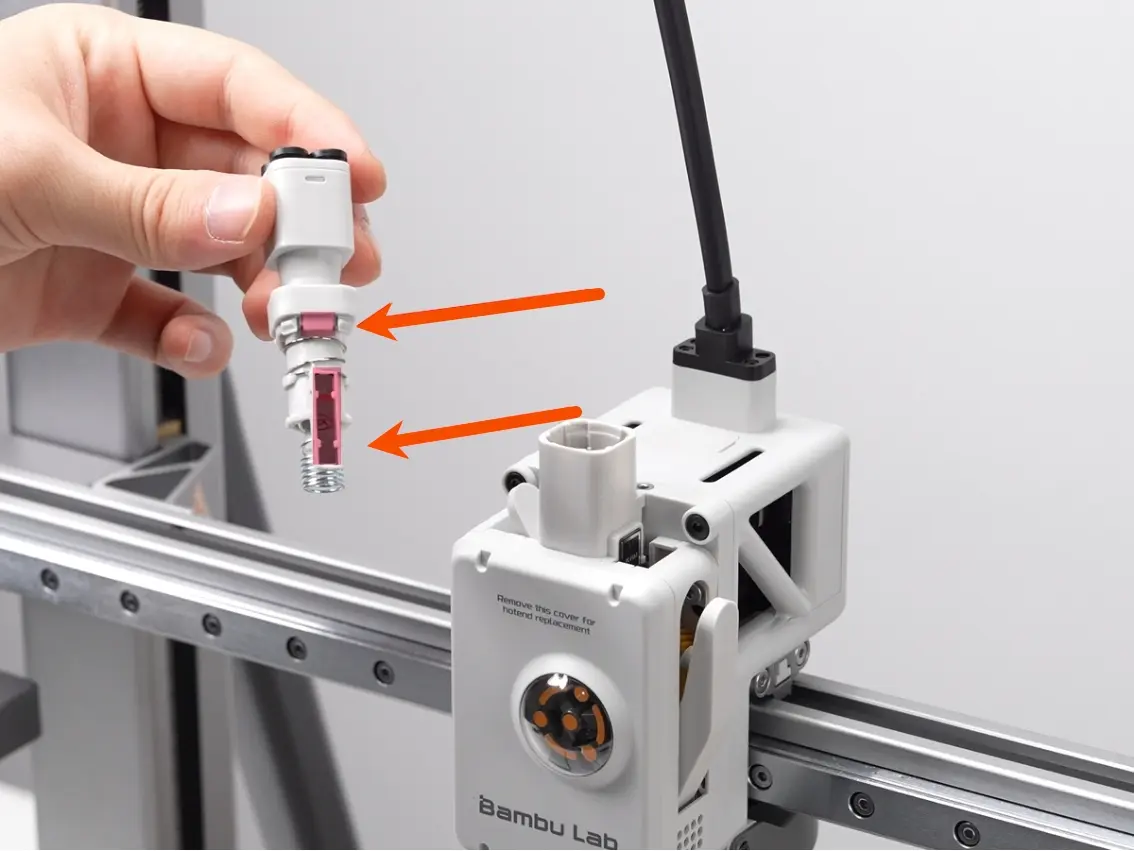

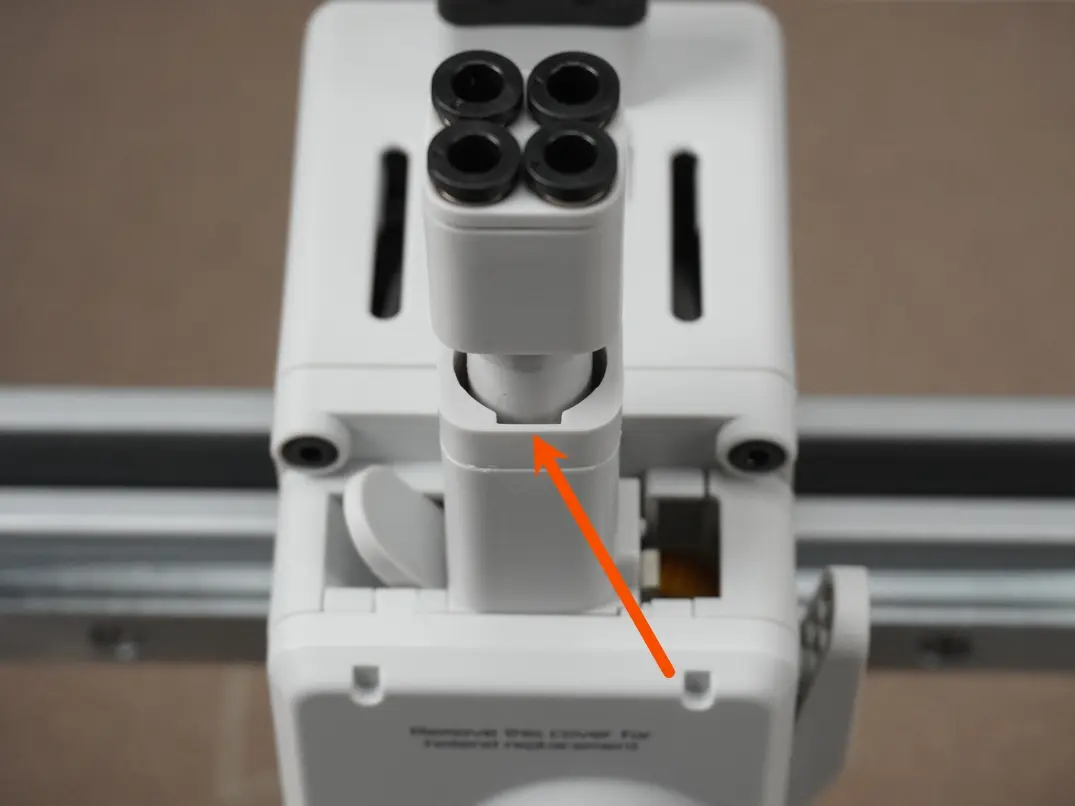

Placer filament-hub-enheden i bundhuset, og sørg for, at magneterne og låseringens retning på enheden passer nøjagtigt med illustrationerne.

Låseringen har en positioneringskærv. Under monteringen skal kærven vende enten lige fremad eller lige bagud; vend den ikke i nogen anden retning.

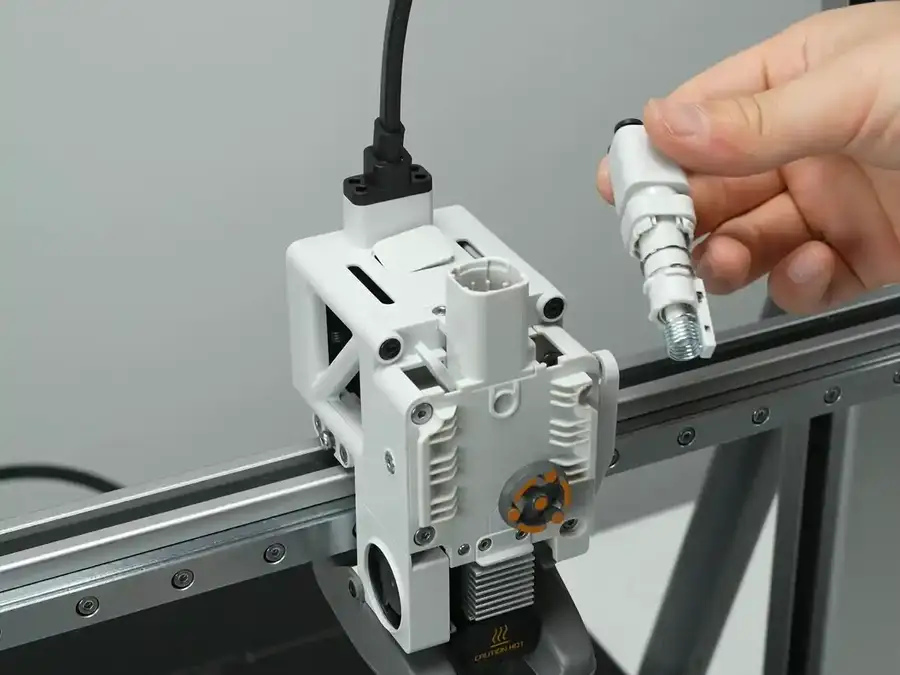

Ret låseringen ind efter låsetapperne på bundhuset til filament-hubben, og tryk jævnt og fast ned, indtil enheden er klikket helt på plads.

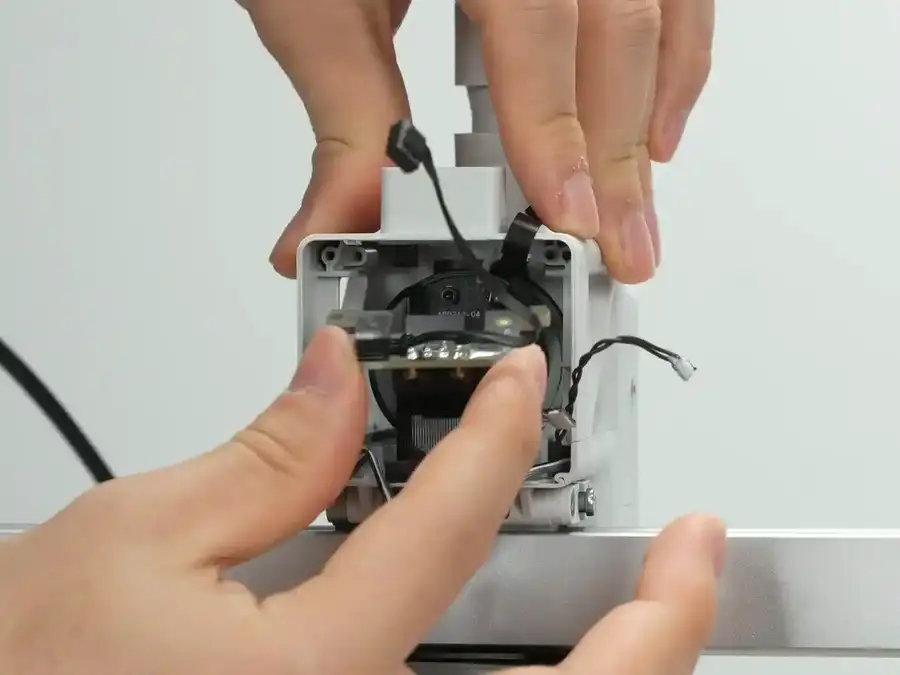

Trin 5. Monter skæremodulets adapterprint

Løft forsigtigt forbindelseskablet til filamentsensorprintet, placer skæremodulets adapterprint i printhovedets beslag, ret skruehullerne ind, og stram de to fastgørelsesskruer.

ℹ️ Bemærk: Sørg for, at forbindelseskablet til filamentsensorprintet er ført korrekt og ikke kommer i klemme, før du strammer skruerne, så kablet ikke beskadiges.

Trin 6. Monter TH-printet

Se wiki-siden guiden til udskiftning af printhovedets print til A2L for at samle printhovedet og montere TH-printet.

Bekræft at det virker

✅ Tænd for printeren, og betjen den til at indføre og tage filament ud. Hvis hele processen forløber problemfrit uden fejlmeddelelser, er udskiftningen lykkedes.
