Udskiftning af venstre filamentsensor til X2D

Venstre filamentsensor

🔎 Find X2D venstre filamentsensor i Bambu Lab-butikken.

Den venstre filamentsensorplade er monteret på venstre side af ekstruderen og består primært af filamentsensorpladen, ekstruderens filamentindgang og monteringsbasen, der er samlet til én komponent. Ud over at fungere som filamentindgang for ekstruderen registrerer den også filamentets status.

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal den udskiftes

• Kabelskade;
• Falske fejl om udført filament;
• Falske alarmer om tilstoppet filamentcutter, som Bambu Labs serviceteam har bekræftet skyldes problemer med filamentkontakten.

Nødvendigt værktøj og materialer

• Ny filamentsensorplade
• H1.5 unbrakonøgle
• Pincet med flad spids

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømforsyningen, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer i forbindelse med denne guide, anbefaler vi, at du opretter en teknisk sag om dit problem, så hjælper vi dig hurtigst muligt.

Videoguide

Afmonter den gamle venstre filamentsensorplade

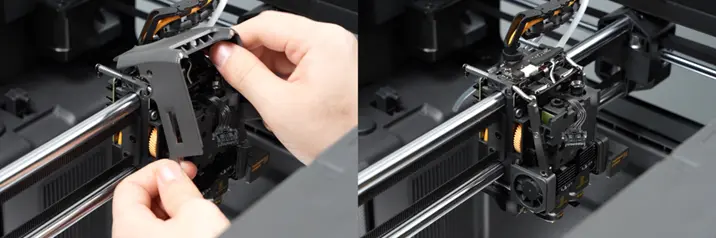

Trin 1. Afmonter toolhead-kabinettet

Se Guide til udskiftning af toolhead-kabinet til X2D for at afmontere toolhead-kabinettet og frakoble filamentslangen.

VIGTIG BEMÆRKNING: Sørg for, at toolheadens bagdæksel er helt afmonteret. Hvis du tvinger filamentcutter-armen til at rotere uden at fjerne dækslet, kan bagdækslet deformeres eller tage strukturel skade.

Trin 2. Afmonter filamentcutter-armene

Se denne wiki for at fjerne skruerne på venstre og højre filamentcutter-arm, sprede armene udad og placere dem, så de ikke er i vejen for de næste trin.

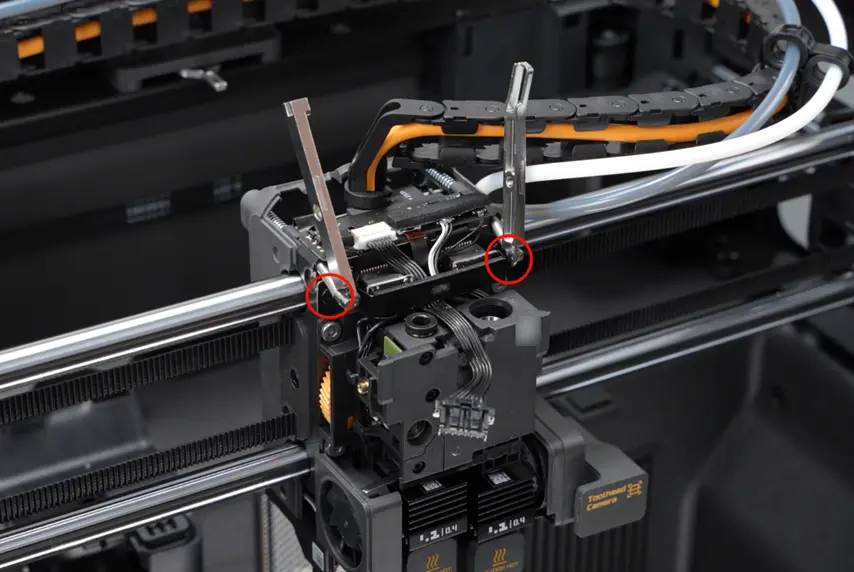

Trin 3. Afmonter beslaget til hotendets varmeenheds-interfaceplade

Fjern skruerne på beslaget til hotendets varmeenheds-interfaceplade,

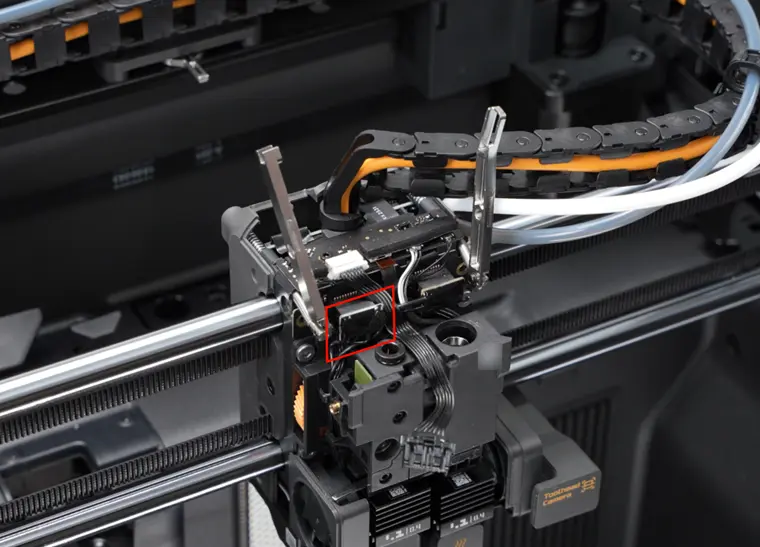

Frakobl derefter stikket fra den venstre hotend-varmeenhed fra hotendets varmeenheds-interfaceplade.

Trin 4. Afmonter den venstre filamentsensorplade

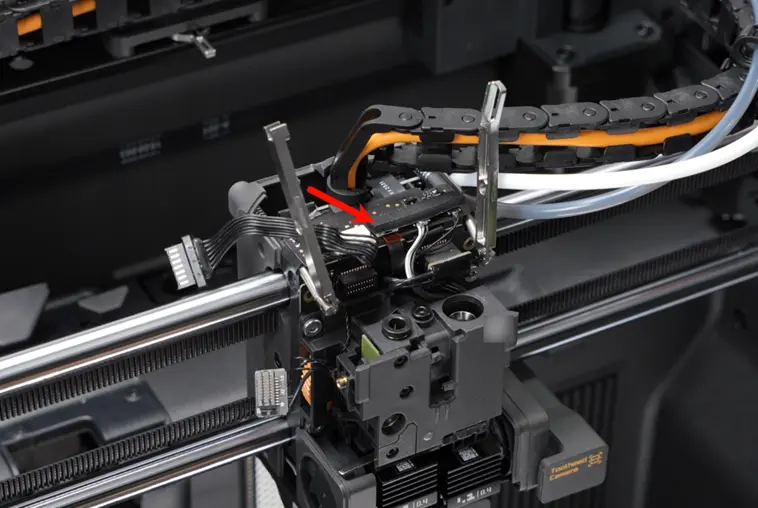

Trin 4.1 Fjern beskyttelsesskummet

Pil skummet af toolheadens interfaceplade for at blotlægge stikket på den venstre filamentsensorplade

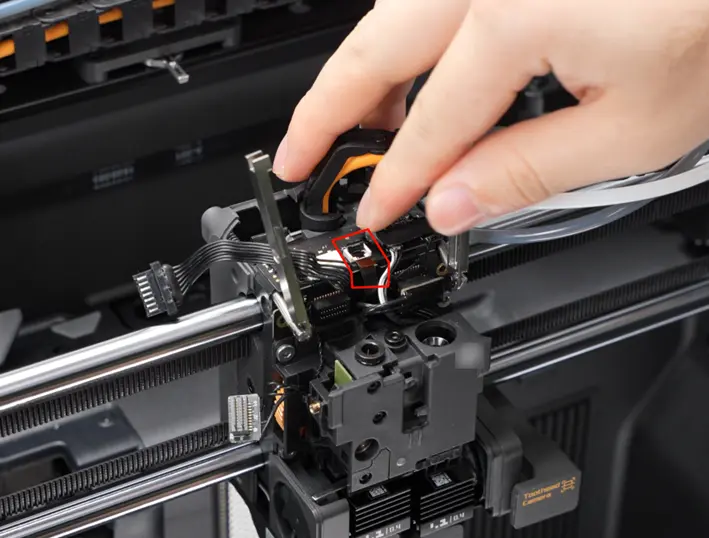

Trin 4.2 Frakobl sensorkablet

Åbn låsetappen på stikket, og frakobl fladkablet fra den venstre filamentsensorplade

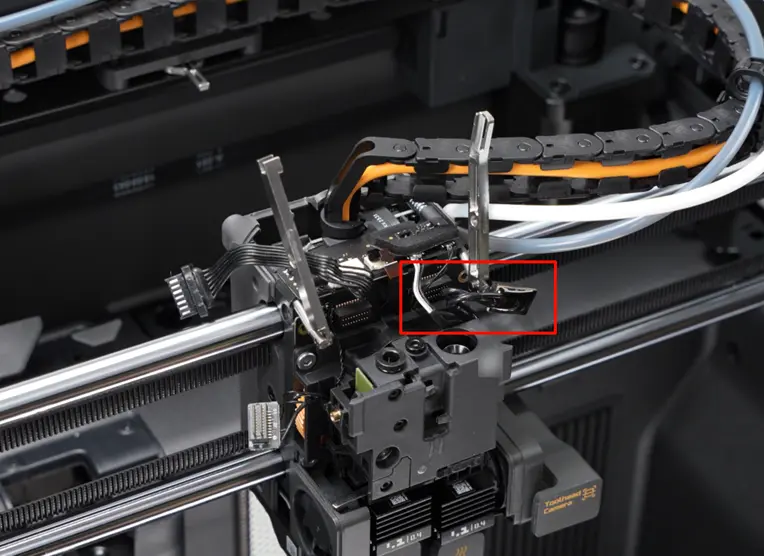

Trin 4.3 Frakobl hotendets varmekabel

Fjern stikket fra den højre hotend-varmeenhed,

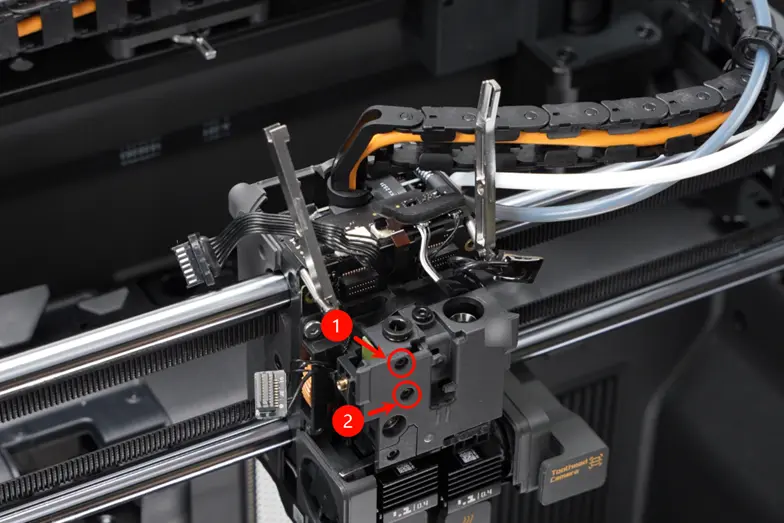

Trin 4.4 Afmonter den venstre filamentsensorplade

Fjern de 2 skruer på den venstre filamentsensorplade, og løft den venstre filamentsensorplade opad.

Fjern skruer

Afmonter den venstre filamentsensorplade

Monter den nye venstre filamentsensorplade

Trin 1. Monter filamentsensorpladen

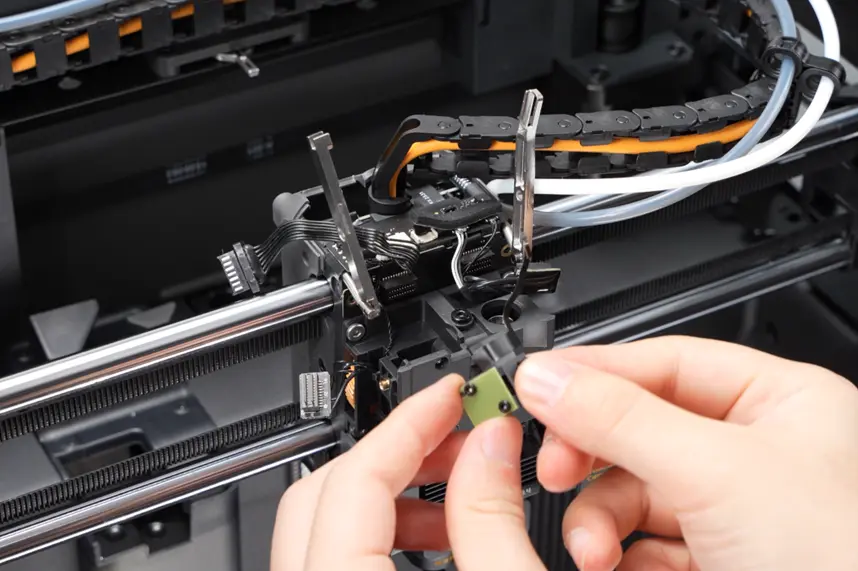

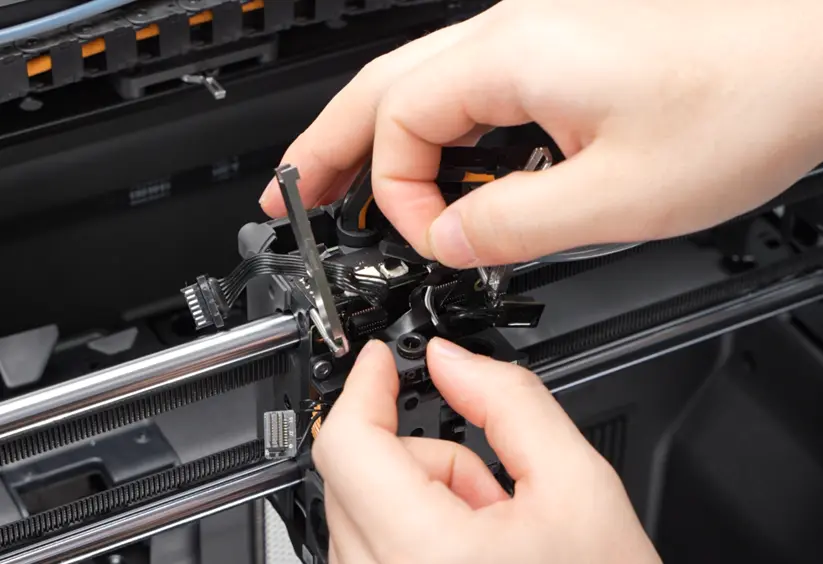

Trin 1.1 Sæt den venstre filamentsensor på plads

Placer den venstre filamentplade i ekstruderens frontdæksel som vist i retningen

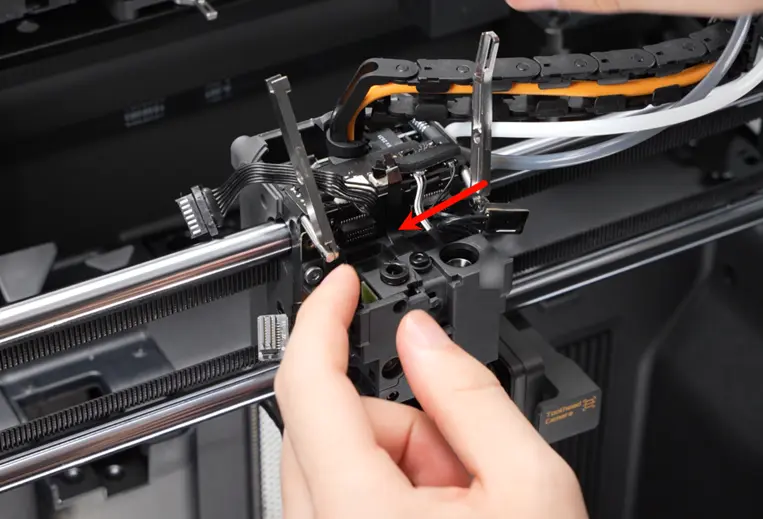

Trin 1.2 Sæt beskyttelsestapen på

Sæt kablets selvklæbende bagside fast på ekstruderens frontdæksel.

Trin 1.3 Tilslut sensorkablet

Sæt kablet på plads, klik det fast, og sæt det tilbage på skummet

Trin 1.4 Skru sensoren fast

Fastgør sensoren med de to skruer, du tidligere fjernede.

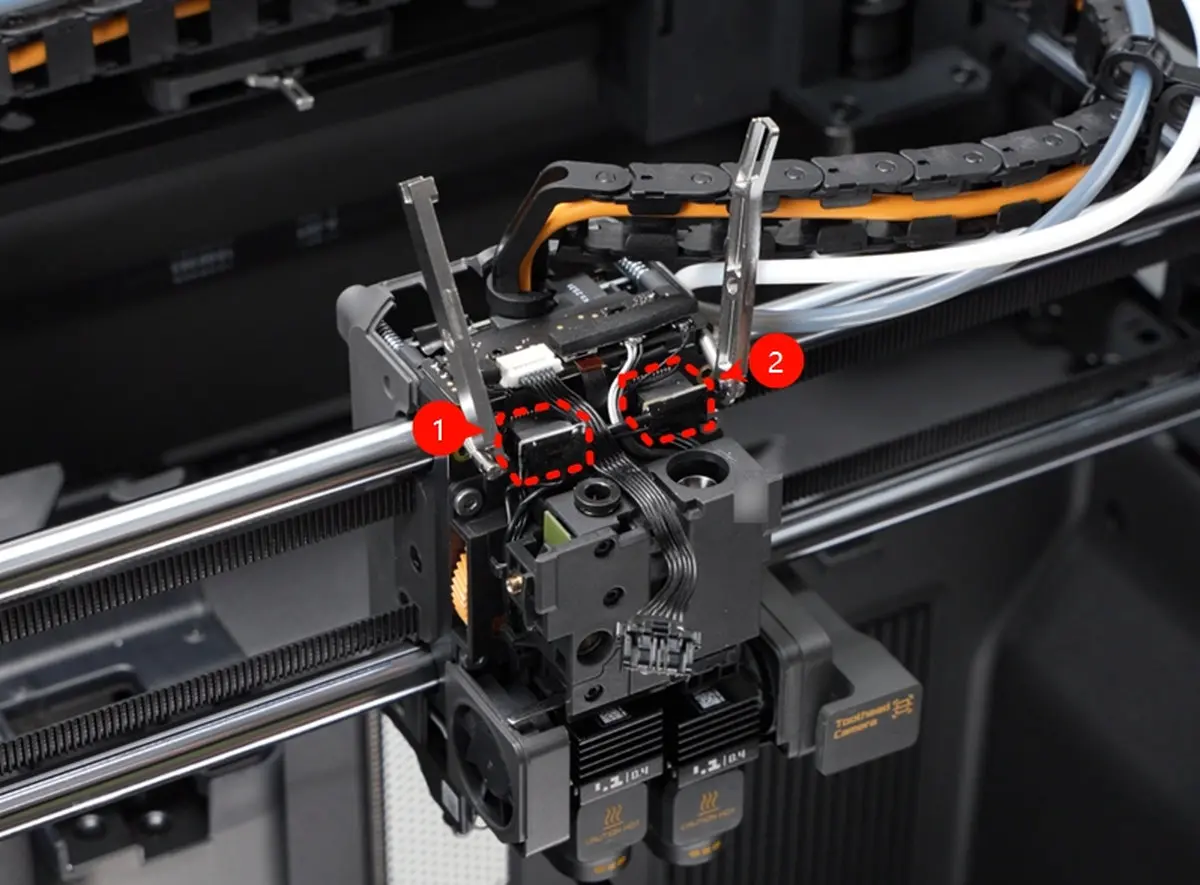

Trin 1.5 Tilslut hotends

Tilslut den venstre (1) og højre (2) hotend-varmeenhed til TB-pladen.

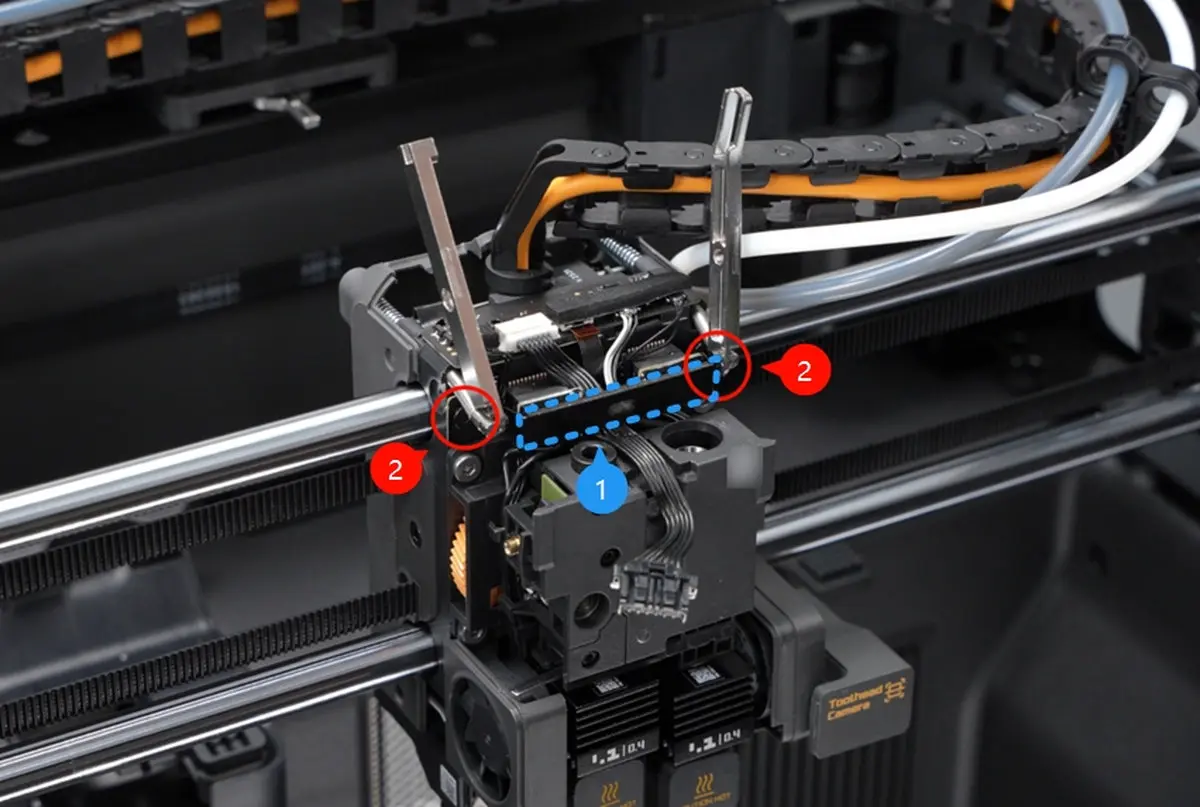

Trin 1.6 Placer beslaget

Placer beslaget (1) for at låse hotend-stikkene sikkert, og monter skruerne (2).

Trin 2. Monter cutter-armene

Se denne wiki for at montere venstre og højre cutter-arm.

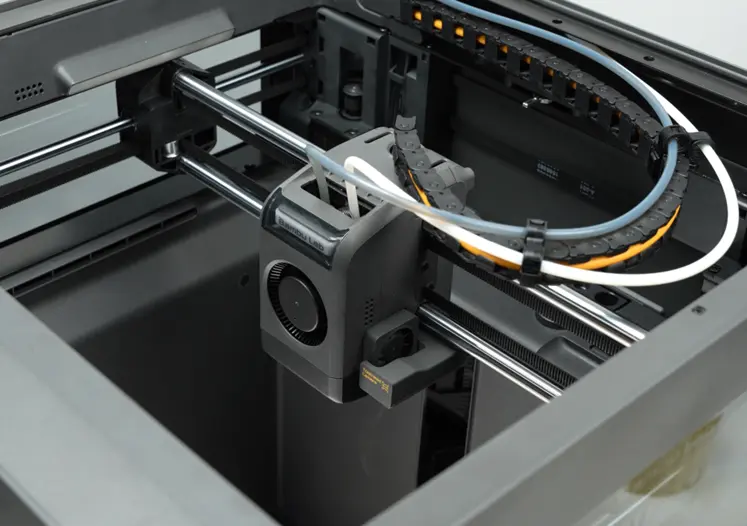

Trin 3. Monter toolhead-kabinettet

Se Guide til udskiftning af toolhead-kabinet til X2D for at montere toolhead-kabinettet og tilslutte filamentslangen.

Bekræft at det lykkedes

✅ Tænd printeren, indfør filament manuelt (eller indfør filament via AMS), og udfør derefter en udføring af filament. Hvis det gennemføres, er udskiftningen færdig.

Ellers skal du kontrollere alle tilslutninger igen og prøve på ny. Hvis den venstre filamentkontaktplade stadig ikke fungerer korrekt, skal du kontakte Bambu Labs serviceteam for yderligere hjælp.
