Vedligeholdelse · Bambu Lab X2D

Udskiftning af ekstruderkomponenter til X2D

Ekstruderdele

🔎 Find X2D ekstruderdele i Bambu Lab-butikken.

X2D-ekstruderen er udstyret med fire uafhængige dele:

  • Venstre filamentsensorplade: Monteret på den øverste del af den venstre ekstruder. Denne del registrerer filamentstatus.
  • Højre filamentsensorplade: Monteret på den øverste del af den højre ekstruder. Denne del registrerer filamentstatus.
  • Ekstrudergear ( P2S): Monteret inde i ekstruderen og drevet af ekstrudermotoren. Denne gearenhed fører filament frem til hotend eller trækker det tilbage fra ekstruderen.

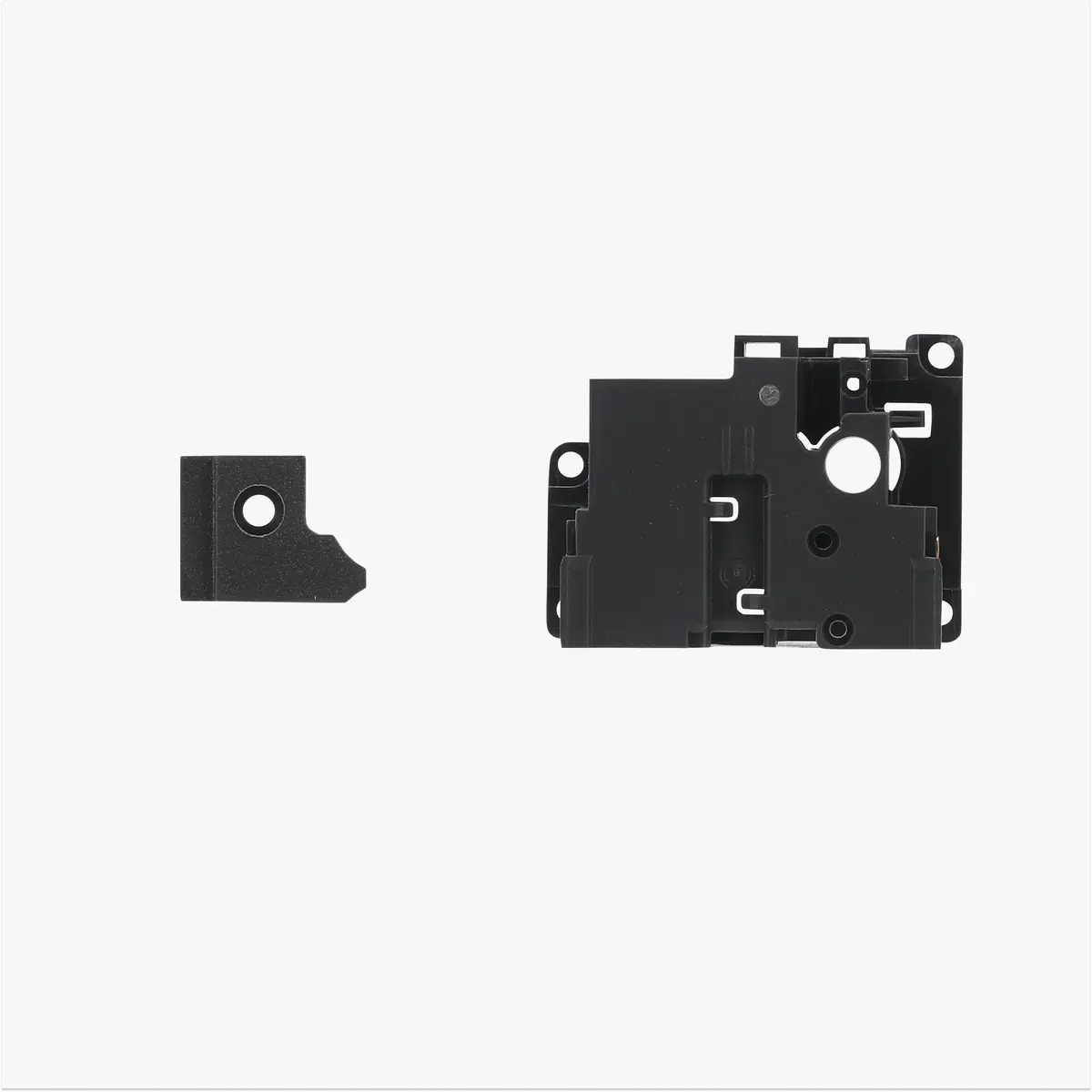

  • Frontdæksel til ekstruderenhed: Ekstruderens yderskal.

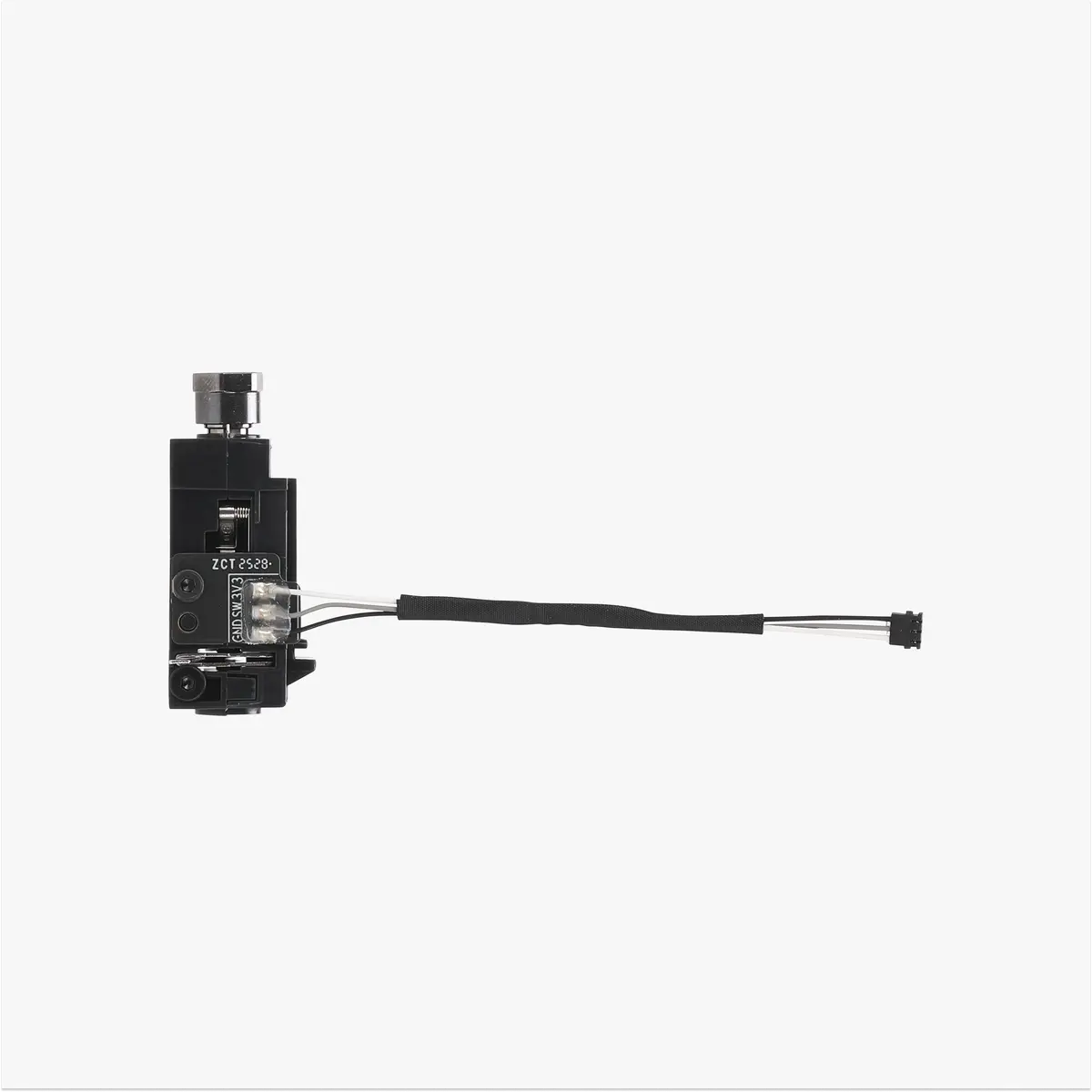

Filamentsensorplade til X2D-ekstruderen Ekstrudergear til X2D Frontdæksel til X2D-ekstruderenheden

Kompatibel printermodel

Bambu Lab X2D

Hvornår skal de udskiftes

Almindelige situationer hvor ekstrudergearet skal udskiftes:

  • Slid på gear eller leje, der giver printfejl
  • Bambu Labs tekniske support har vurderet, at gearenheden skal udskiftes.

Almindelige situationer hvor filamentsensorens kontaktenhed skal udskiftes:

  • Filamentdetektering virker ikke
  • Fladkablet er knækket eller beskadiget

Almindelige situationer hvor ekstruderenhedens frontdæksel skal udskiftes:

  • Fysisk skade, der påvirker brugen af produktet

Nødvendigt værktøj og materialer

  • Skruenøgle
  • H1.5 unbrakonøgle
  • H2.0 unbrakonøgle
  • Spidstang

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Videoguide

Fjern de gamle ekstruderkomponenter

Trin 1. Fjern toolhead-kabinettet

Se Udskiftning af toolhead-kabinet til X2D for vejledning i at fjerne toolhead-kabinettet.

Trin 2. Fjern hotend

Se Udskiftning af hotend og silikonesok til X2D for vejledning i at fjerne den venstre og højre hotend.

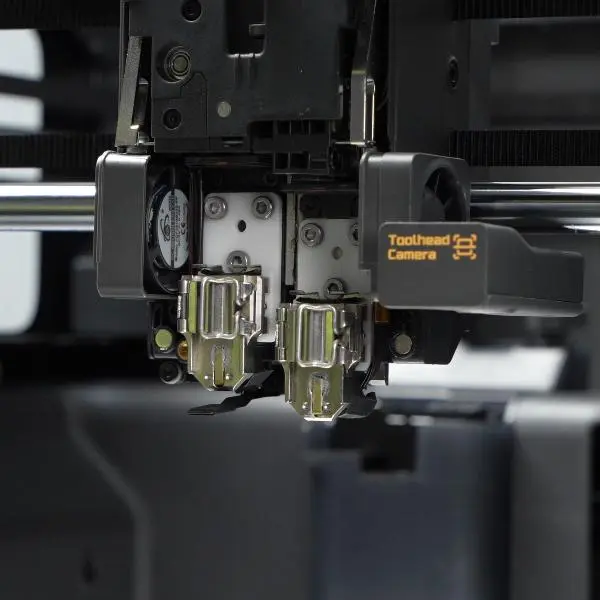

Toolhead med begge hotends afmonteret

Trin 3. Fjern den venstre og højre filamentskærers armenheder

Fjern skruerne på den venstre filamentskærers armenhed, spred armen udad, og placer den et sted, hvor den ikke er i vejen for det videre arbejde.

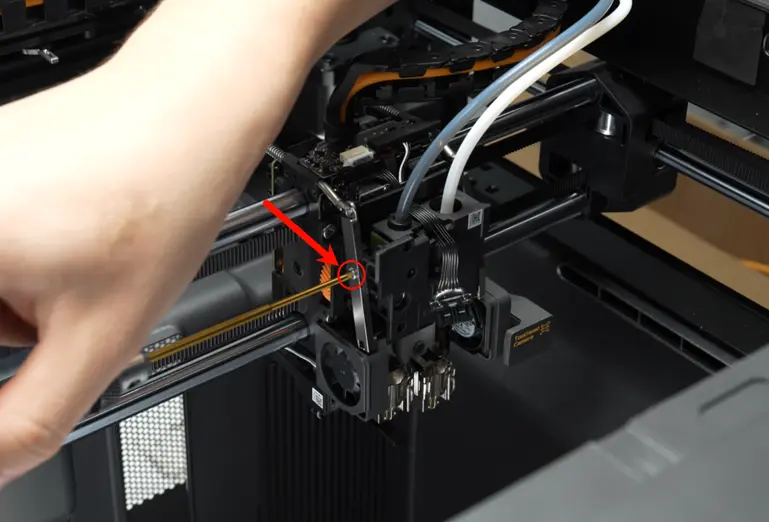

Skruerne på den venstre filamentskærers arm fjernes

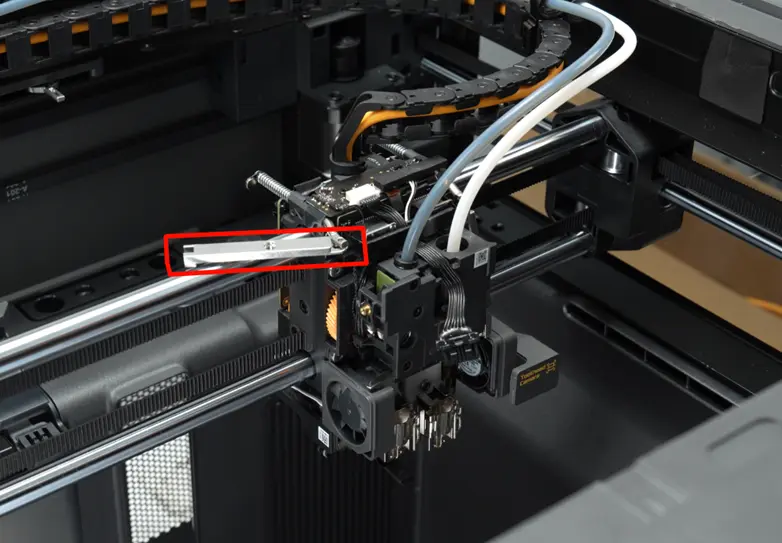

Den venstre filamentskærers arm spredes udad og lægges til side
Fjern skruerne på den højre filamentskærers armenhed, spred armen udad, og placer den et sted, hvor den ikke er i vejen for det videre arbejde.

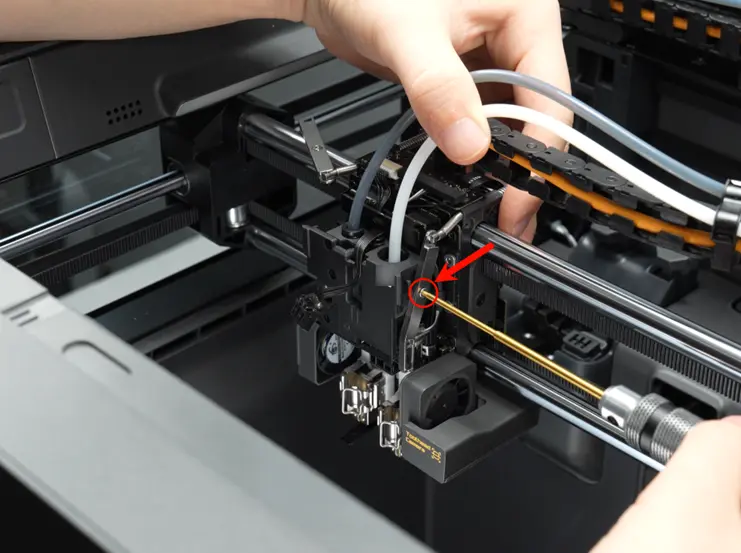

Skruerne på den højre filamentskærers arm fjernes

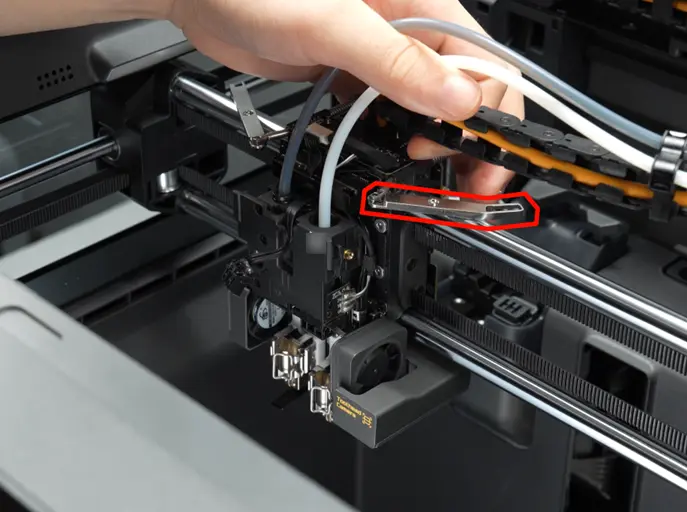

Den højre filamentskærers arm spredes udad og lægges til side

Trin 4. Fjern PTFE-slangerne

Tryk på lynkoblingen på den venstre filamentsensorplade, og træk PTFE-slangen ud.

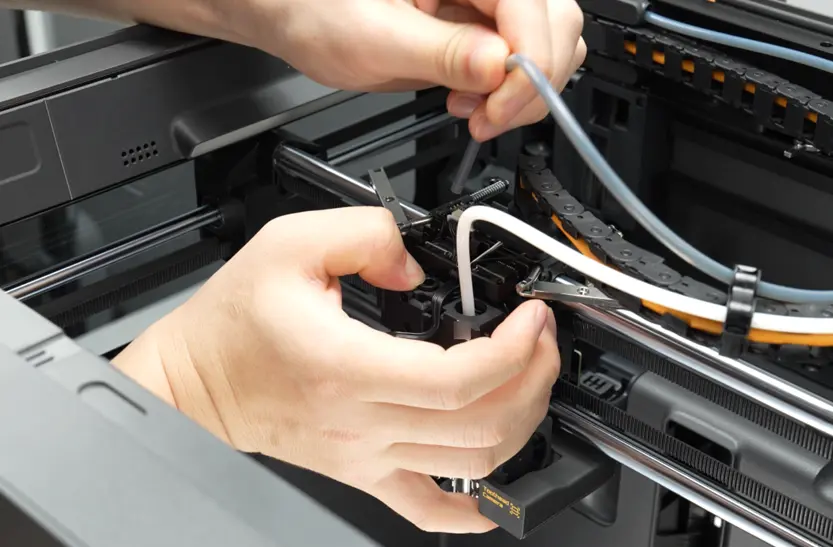

PTFE-slangen trækkes ud af den venstre filamentsensorplade
Skub armen på flow blocker-enheden mod højre for at frilægge lynkoblingen på den højre filamentsensorplade, løsn koblingen mod uret med en skruenøgle, og træk PTFE-slangen ud.

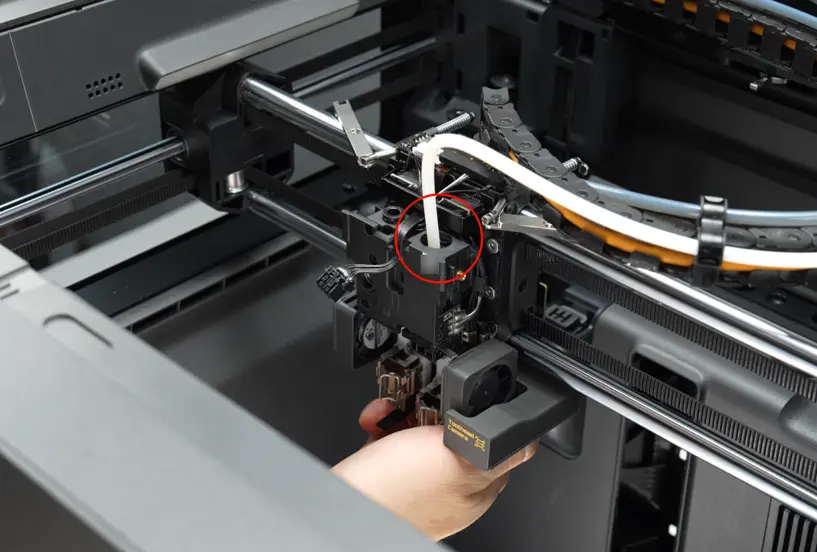

Armen på flow blocker-enheden skubbes for at frilægge den højre lynkobling

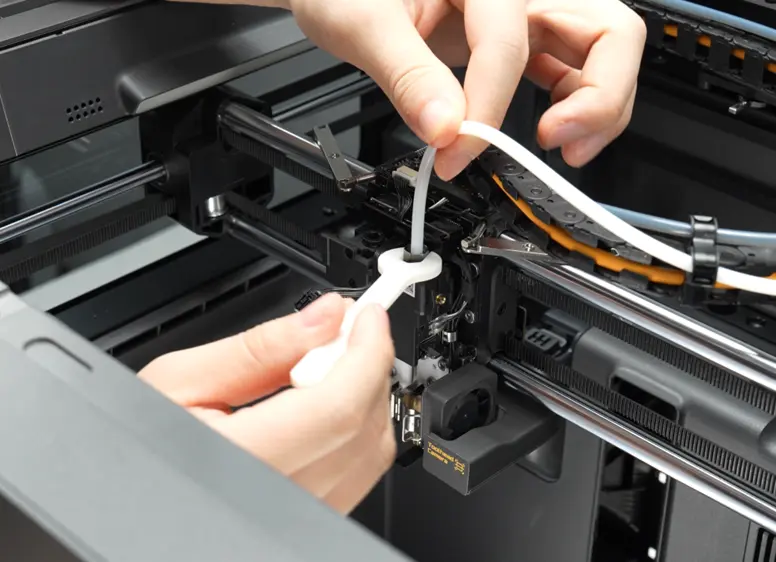

Den højre PTFE-slange trækkes ud efter løsning af lynkoblingen

Trin 5. Fjern hotend-varmeenheden og øvrige kabler

Fjern skruerne, der holder beslaget til hotend-varmeenhedens printplade, fjern beslaget, og afbryd derefter stikket til hotend-varmeenheden.

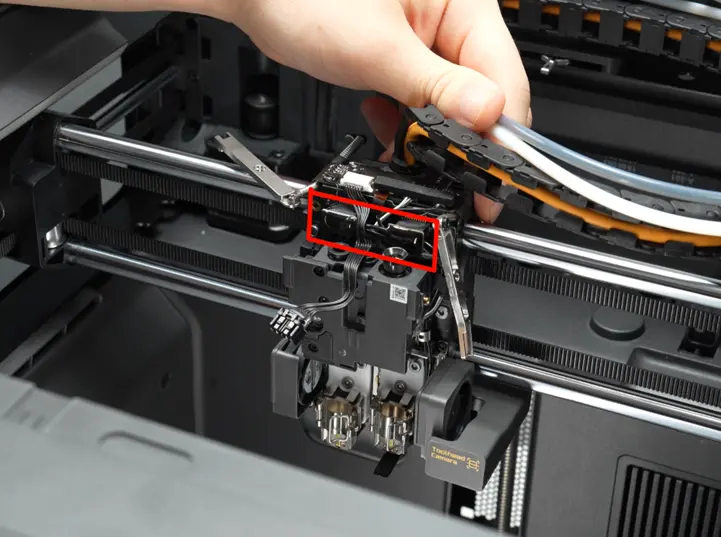

Stikket til hotend-varmeenheden afbrydes efter fjernelse af beslaget
Fjern kabelskummet, og afbryd stikkene på toolhead-printpladen (undtagen kablet til logo-LED'en).

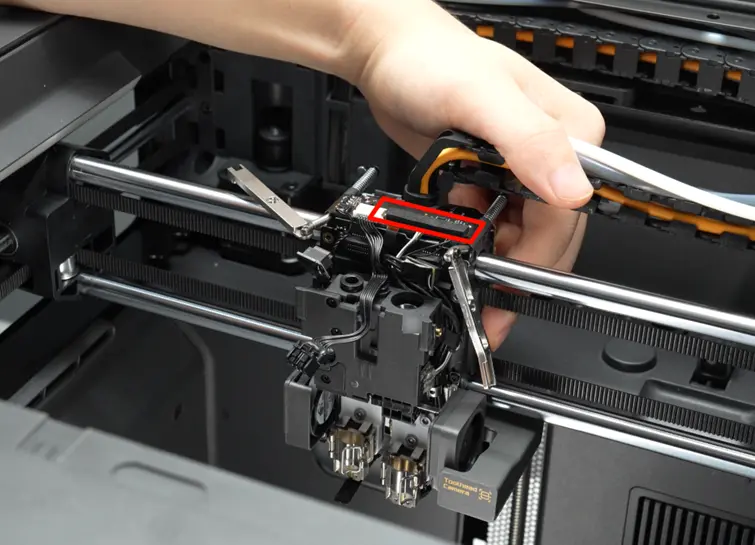

Kabelskummet fjernes fra toolhead-printpladen

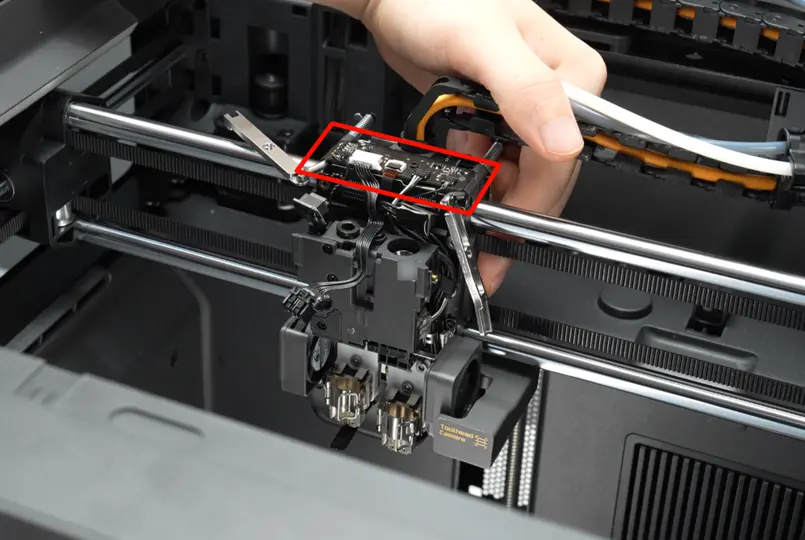

Stikkene på toolhead-printpladen afbrydes

Fjern alle kabler fra kabelkanalerne, og placer dem, så de ikke er i vejen for det videre arbejde.

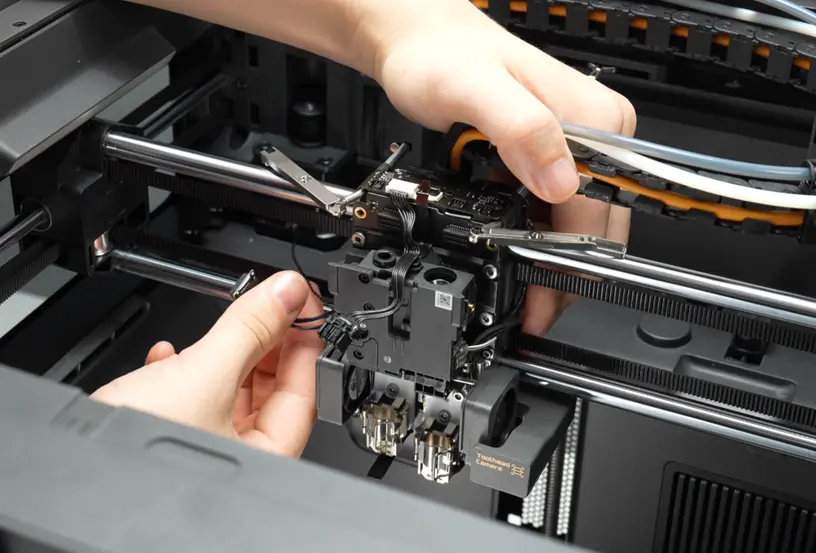

Kablerne trækkes ud af kabelkanalerne og lægges til side

Trin 6. Fjern den venstre hotend-køleblæser

Fjern de to skruer, der holder den venstre hotend-køleblæser, og tag blæseren af.

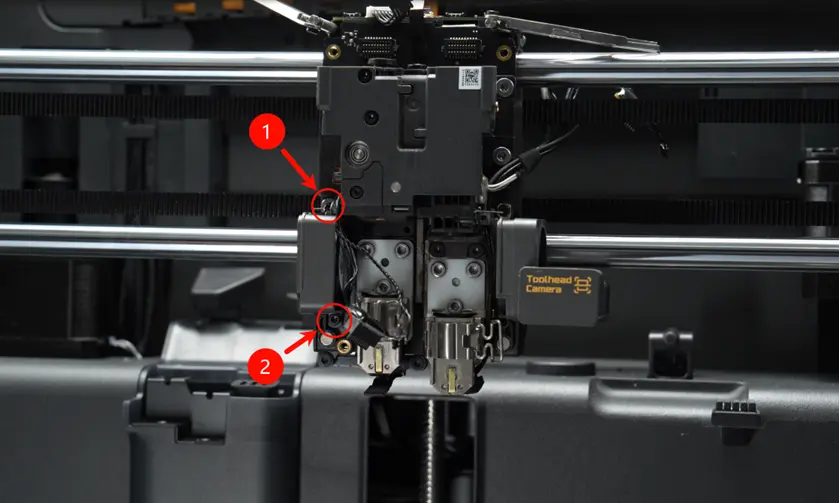

De to skruer til den venstre hotend-køleblæser fjernes

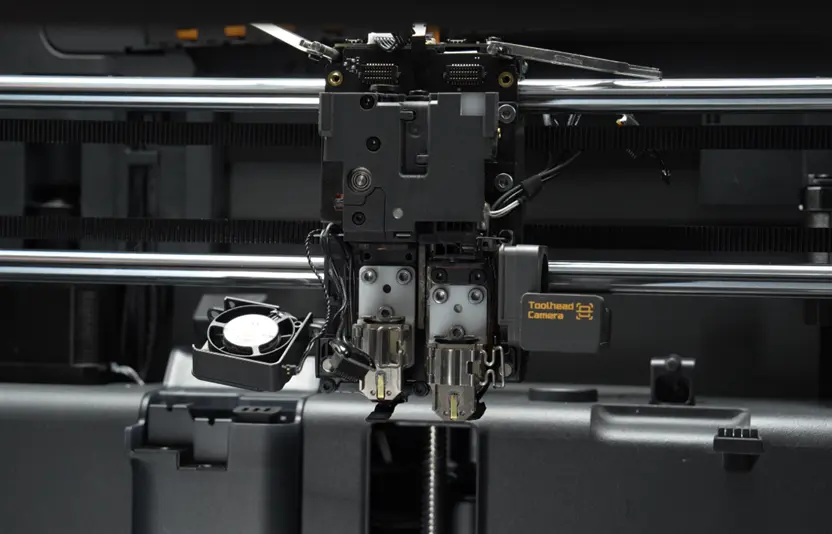

Den venstre hotend-køleblæser tages af

Trin 7. Fjern ekstruderenhedens frontdæksel

Fjern de 3 skruer i ekstruderenhedens frontdæksel.

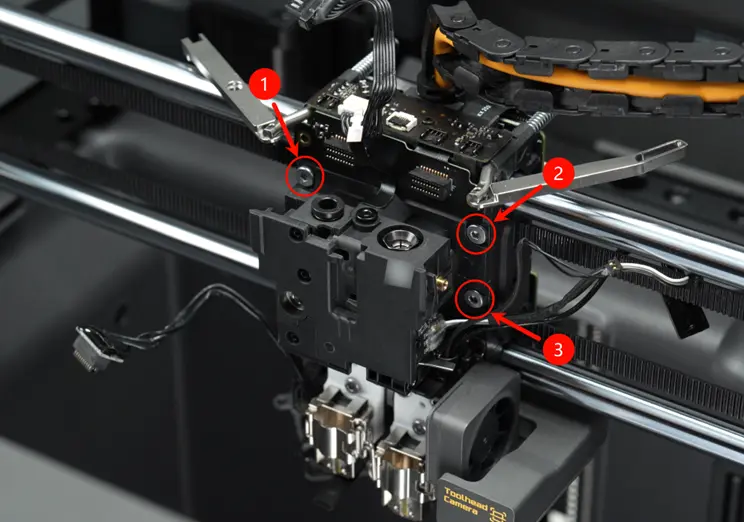

De tre skruer i ekstruderenhedens frontdæksel fjernes
Adskil forsigtigt ekstruderenhedens frontdæksel fra toolhead, mens du trykker let på hotend-varmeenhedens printplade for at undgå at trække for hårdt i kablerne, hvilket kan give skader.

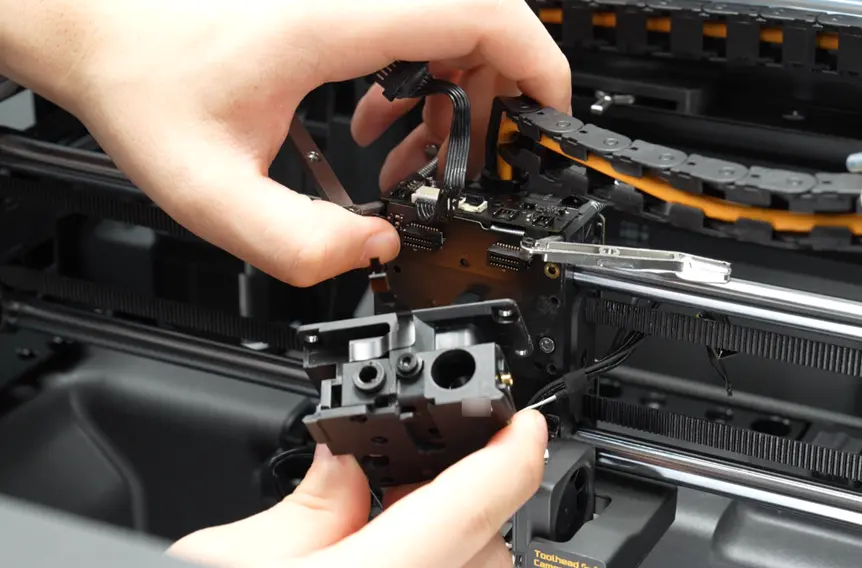

Ekstruderenhedens frontdæksel adskilles forsigtigt fra toolhead
Løft op for at frigøre ekstruderenhedens frontdæksel, så den højre filamentsensorplade bliver siddende på toolhead.

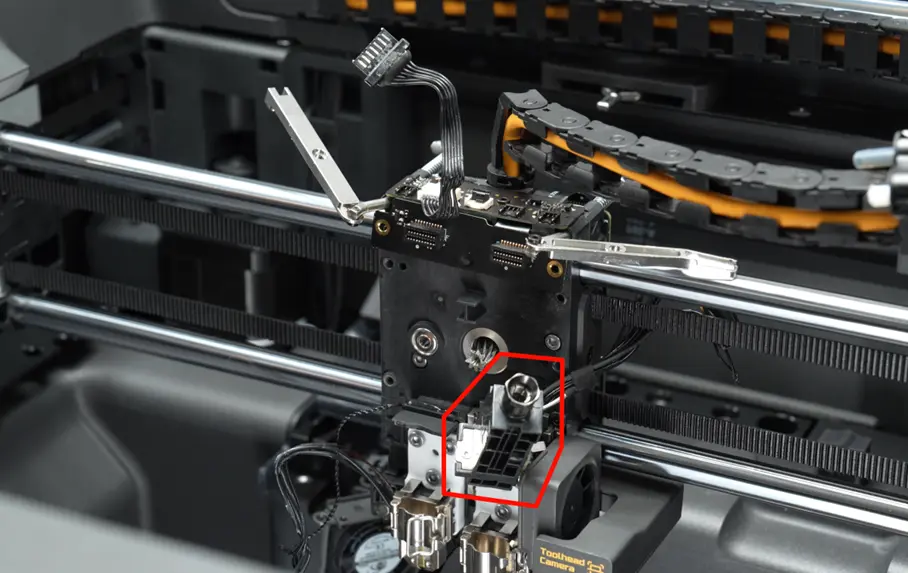

Den højre filamentsensorplade bliver siddende på toolhead efter frigørelse af frontdækslet

Trin 8. Fjern den højre filamentsensorplade

Riv eddikesyretapen af ledningen, og fjern den højre filamentsensorplade.

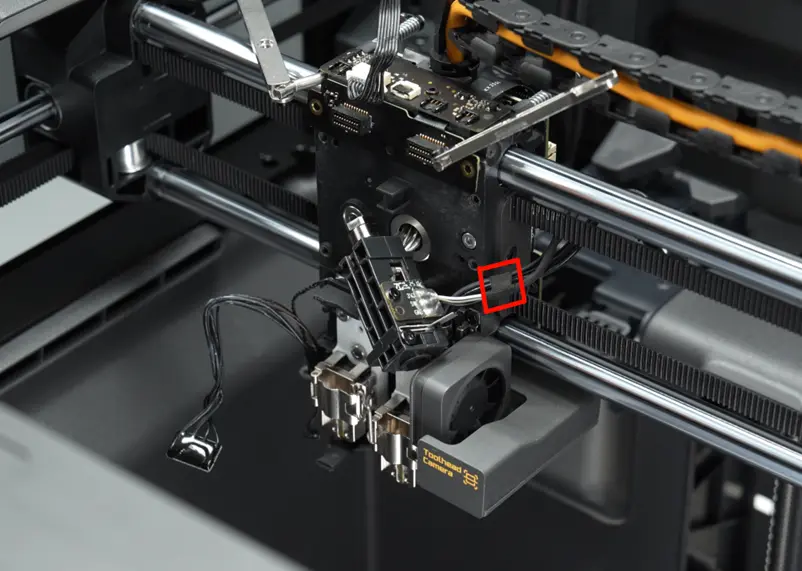

Eddikesyretapen rives af ledningen til den højre filamentsensorplade
Den højre filamentsensorplade fjernes

Trin 9. Afmonter ekstrudergearenheden

Hold det store drivgear på ekstruderen med hånden, og fjern ekstrudergearet.

Det store drivgear holdes med hånden mens ekstrudergearet fjernes
Ekstrudergearet tages ud af ekstruderen

Fjern skruen til trykklodsen for det drevne gear, der sidder over ekstruderenheden.
Skruen til trykklodsen for det drevne gear fjernes
Fjern trykklodsen for det drevne gear, og fjern derefter den drevne gearenhed med en tang eller pincet.
Den drevne gearenhed fjernes med en tang
Tag fjederen og trykpladen ud af trykklodsen for det drevne gear.
Fjeder og trykplade tages ud af trykklodsen

Trin 10. Fjern den venstre skærerenhed

Fjern skruen i skærerpladen med en skruetrækker, og tag skærerpladen af.
Skruen i den venstre skærerplade fjernes med en skruetrækker
Fjern den venstre skærerenhed.

Den venstre skærerplade tages af
Den venstre skærerenhed fjernes

Trin 11. Fjern den venstre filamentsensorplade

Fjern de to skruer til den venstre filamentsensorplade på ekstruderenheden.
De to skruer til den venstre filamentsensorplade fjernes
Tag fat i lynkoblingen på den venstre filamentsensorplade, løft op og fjern den venstre filamentsensorplade.
Den venstre filamentsensorplade løftes op via lynkoblingen
Frigør kablet og ekstruderenhedens frontdæksel (kablet har klæbende bagside; pil det forsigtigt af), så den venstre filamentsensorplade adskilles fra ekstruderenhedens frontdæksel.

Kablet pilles forsigtigt af ekstruderenhedens frontdæksel
Den venstre filamentsensorplade adskilt fra frontdækslet

Monter de nye ekstruderkomponenter

Trin 1. Monter ekstrudergearenheden

Monter den drevne ekstrudergearenhed via akslen i den viste retning ind i ekstruderenhedens frontdæksel.
Den drevne ekstrudergearenhed monteres i frontdækslet
Tag trykklodsen for det drevne gear, og placer fjederen indeni.

Trykklodsen for det drevne gear tages frem
Fjederen placeres inde i trykklodsen

Placer trykpladen med den hævede side vendt mod fjederen, og placer hele trykklodsen for det drevne gear som vist i ekstruderenhedens frontdæksel.
Trykpladen placeres med den hævede side mod fjederen i frontdækslet
Monter det store ekstrudergear i ekstruderenhedens frontdæksel.
Det store ekstrudergear monteres i frontdækslet
Spænd skruen, der fastgør trykklodsen.
Skruen der fastgør trykklodsen spændes

Trin 2. Monter den venstre skærerenhed

Placer den venstre skærerenhed i rillen under ekstruderenhedens frontdæksel som vist.
Den venstre skærerenhed placeres i rillen under frontdækslet
Monter kabeltrykklodsen på ekstruderenhedens frontdæksel, og spænd én skrue.

Kabeltrykklodsen monteres på frontdækslet
Kabeltrykklodsen fastgøres med én skrue

Trin 3. Monter den venstre filamentsensorplade

Placer den venstre filamentsensorplade i den venstre slids på ekstruderenhedens frontdæksel, og tryk den på plads.
Bemærk: Filamentsensorpladen (grøn PCB) skal vende mod venstre, med kablet vendt bagud, så du undgår forkert monteringsretning.
Den venstre filamentsensorplade trykkes på plads med PCB mod venstre
Monter de to skruer til den venstre filamentsensorplade.
De to skruer til den venstre filamentsensorplade monteres

Trin 4. Monter den højre filamentsensorplade

Skub den højre filamentsensorplade opad ind i ekstruderenhedens frontdæksel nedefra som vist, og skub den helt ind.
Den højre filamentsensorplade skubbes opad ind i frontdækslet nedefra
Skub armen på flow blocker-enheden under toolhead mod venstre for at sænke den højre filamentsensorplade.
Armen på flow blocker-enheden skubbes mod venstre for at sænke den højre sensorplade

Trin 5. Monter ekstruderenhedens frontdæksel

Placer ekstruderenhedens frontdæksel på toolheadens forreste slæde; hold den højre filamentsensorplade med hånden, så den ikke falder ud.

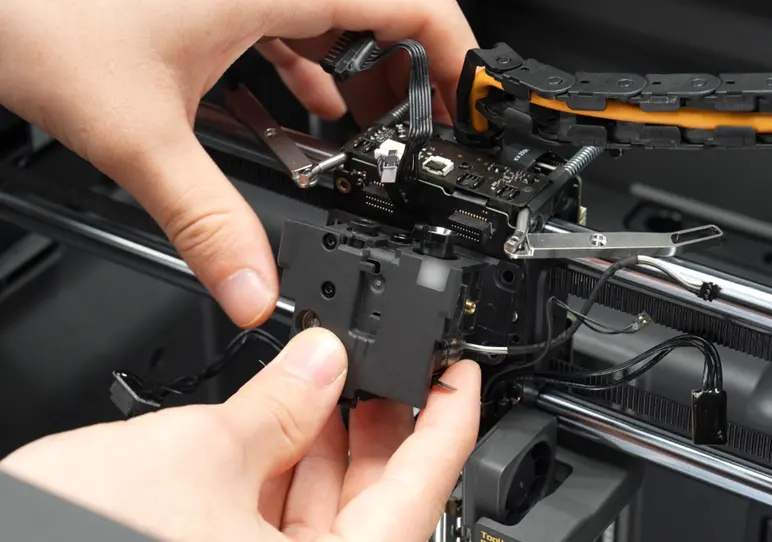

Ekstruderenhedens frontdæksel placeres på toolheadens forreste slæde
Spænd de 3 skruer i ekstruderenhedens frontdæksel.
De tre skruer i ekstruderenhedens frontdæksel spændes
Saml kablet til den højre filamentsensorplade med de øvrige kabler ved hjælp af eddikesyretape, og læg dem i den højre kabelkanal.

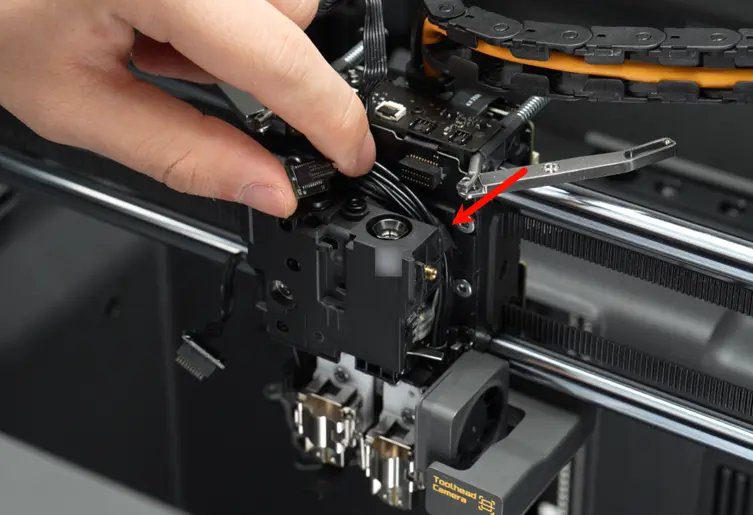

Kablet til den højre filamentsensorplade samles og lægges i den højre kabelkanal
Læg kablerne på venstre side i den venstre kabelkanal, og vær opmærksom på at lægge de tyndere Eddy-spolekabler ind først.

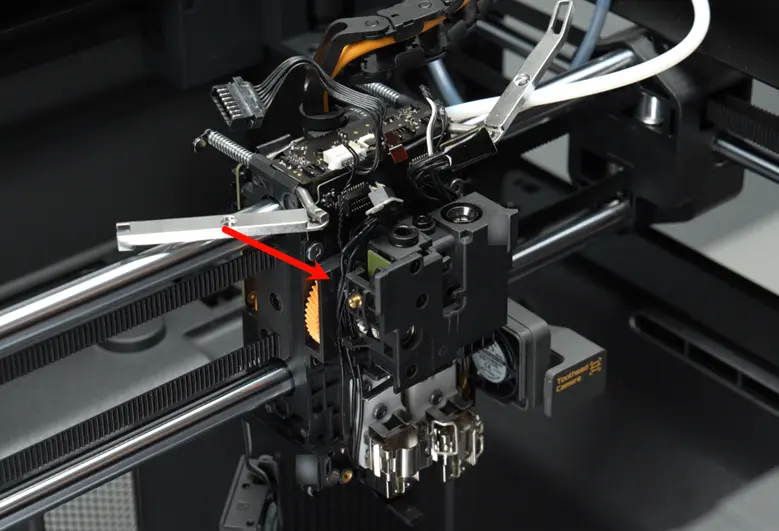

Kablerne lægges i den venstre kabelkanal med de tynde Eddy-spolekabler først

Trin 6. Monter den venstre hotend-køleblæser

Placer den venstre hotend-køleblæser på plads, og spænd de 2 fastgørelsesskruer.

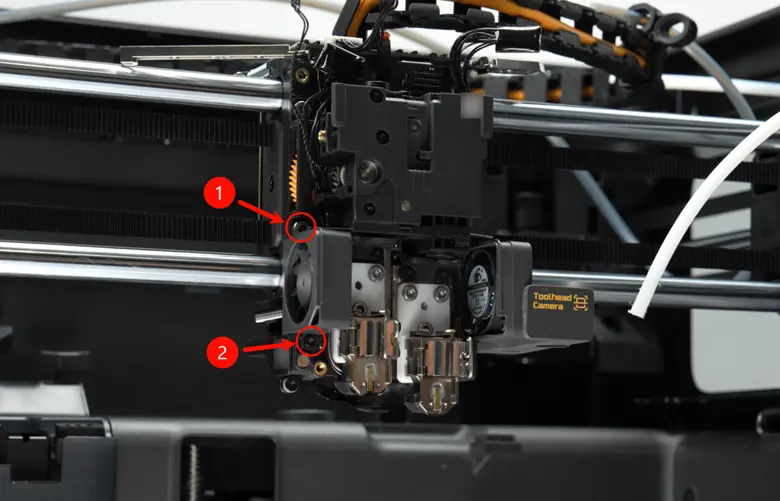

Den venstre hotend-køleblæser monteres og fastgøres med to skruer

Trin 7. Tilslut kablerne

Tilslut kablerne til toolhead-printpladen og hotend-varmeenhedens printplade, og sæt derefter skumpolstringen på igen.

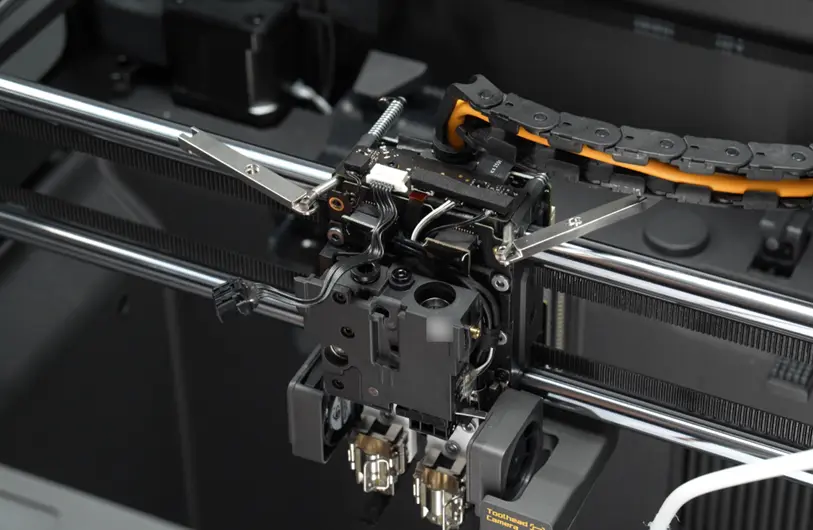

Kablerne tilsluttes printpladerne og skumpolstringen sættes på igen
Kabeltilslutningerne på toolhead-printpladen er som følger:

Nr. 1 2 3 4
Beskrivelse af tilslutning Eddy-sensor - venstre Ekstruderens filamentsensor - venstre Ekstruderens filamentsensor - højre Eddy-sensor - højre

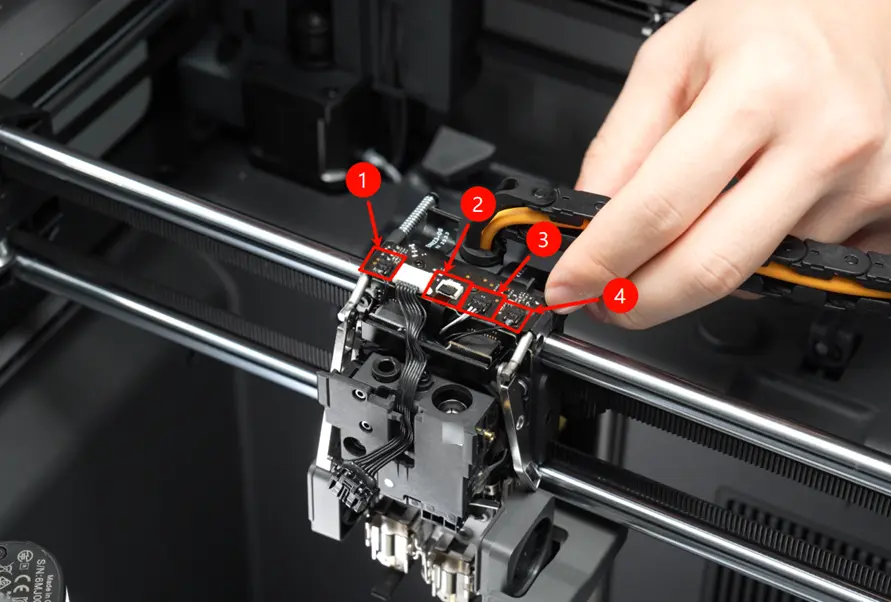

Oversigt over kabeltilslutningerne på toolhead-printpladen
Du kan se Udskiftning af toolhead-printplade til X2D for nærmere vejledning.
Monter og fastgør beslaget til hotend-varmeenhedens printplade med 2 skruer.

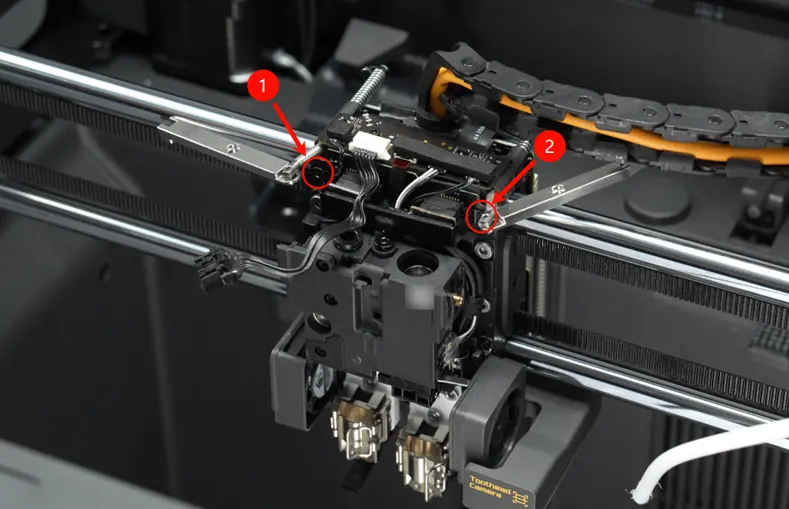

Beslaget til hotend-varmeenhedens printplade fastgøres med to skruer

Bemærk: Kablerne til den venstre Eddy-spole, den venstre filamentsensorplade, den højre filamentsensorplade og den højre Eddy-spole skal alle løbe under beslaget.

Trin 8. Monter PTFE-slangerne

Skub flow blocker-enheden mod højre for at frilægge lynkoblingen på den højre filamentsensorplade, placer PTFE-slangen på plads, og brug derefter den printede skruenøgle til at spænde lynkoblingen med uret og fastgøre PTFE-slangen. Skub til sidst flow blocker-enheden mod venstre for at sænke den højre filamentsensorplade.

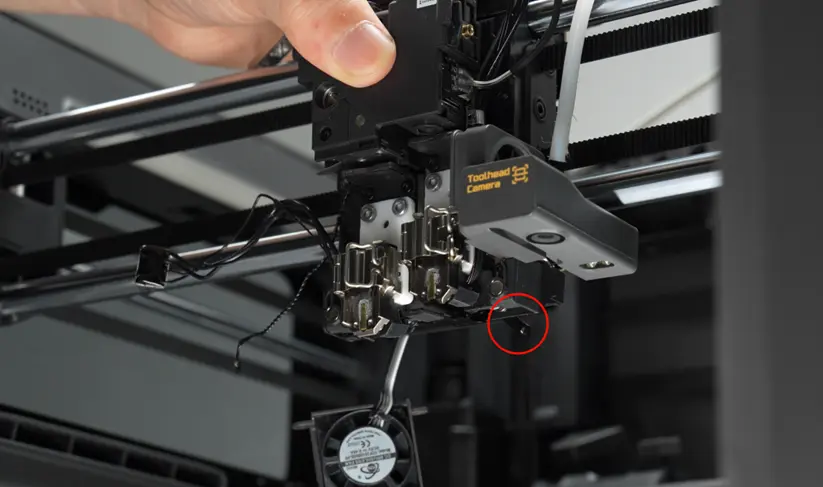

PTFE-slangen placeres i den højre lynkobling med flow blocker skubbet mod højre
Lynkoblingen spændes med den printede skruenøgle for at fastgøre PTFE-slangen

Monter den venstre PTFE-slange på den venstre lynkobling.

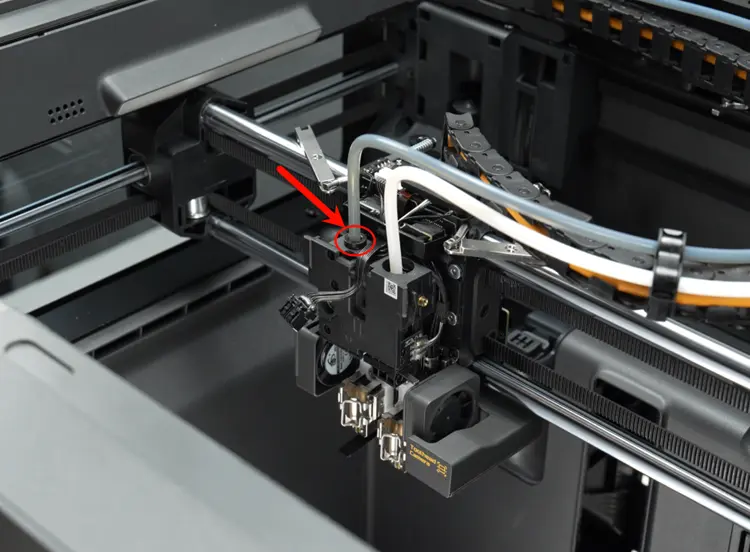

Den venstre PTFE-slange monteres på den venstre lynkobling
Træk forsigtigt op i PTFE-slangen efter monteringen for at kontrollere, at den sidder korrekt.

Trin 9. Monter den venstre og højre filamentskærers armenheder

Sæt den højre filamentskærers arm tilbage i den oprindelige position, og spænd én skrue.

Den højre filamentskærers arm sættes tilbage i oprindelig position
Den højre filamentskærers arm fastgøres med én skrue

Sæt den venstre filamentskærers arm tilbage i den oprindelige position, og spænd én skrue.

Den venstre filamentskærers arm sættes tilbage i oprindelig position
Den venstre filamentskærers arm fastgøres med én skrue

Bemærk: Bladene på den venstre og højre skærerenhed skal placeres i slidserne på filamentskærerens armenheder. Se Udskiftning af filamentskærerens arm til X2D for en detaljeret vejledning i montering af filamentskærerens armenheder.

Trin 10. Monter hotends

Se Udskiftning af hotend og silikonesok til X2D for vejledning i at montere den venstre og højre hotend.

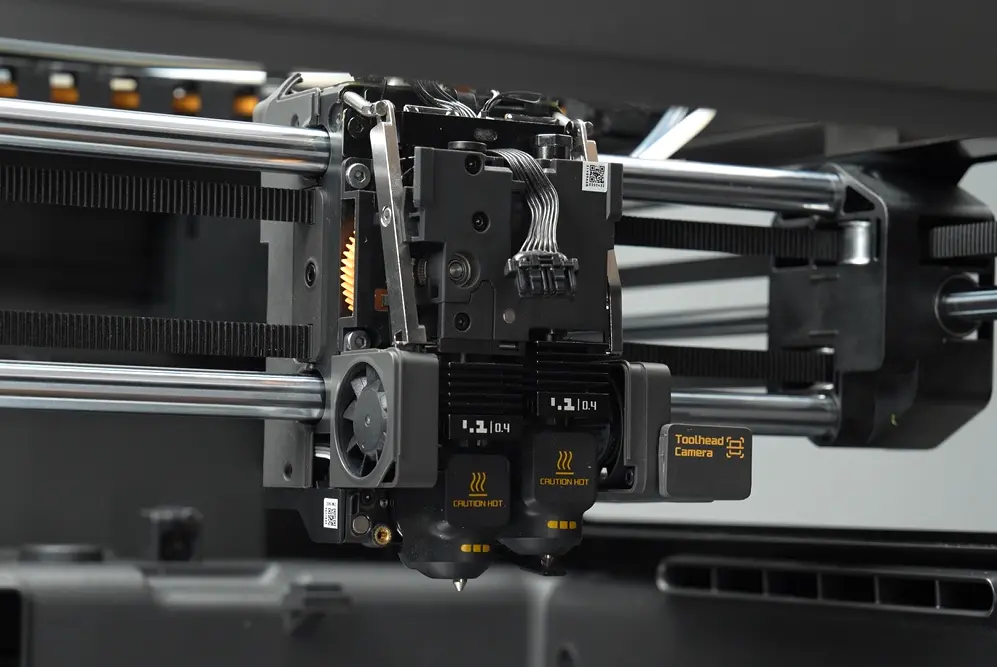

Den venstre og højre hotend monteres på toolhead

Trin 11. Monter toolhead-kabinettet

Se Udskiftning af toolhead-kabinet til X2D for vejledning i at montere toolhead-kabinettet.

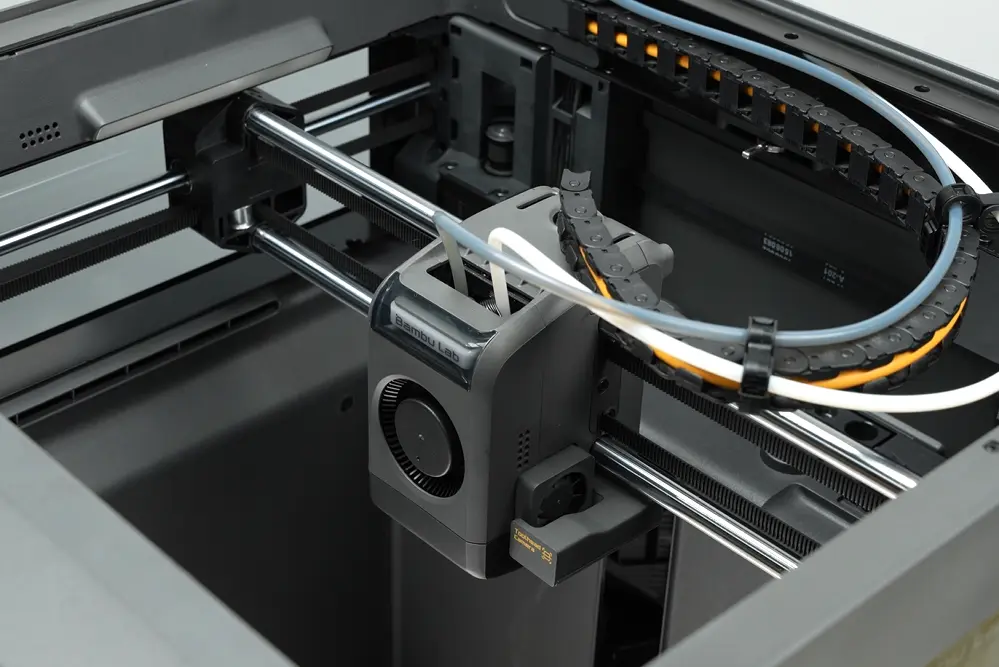

Toolhead-kabinettet monteres igen på X2D

Verificer at det lykkedes

✅ Bladet kan bevæge sig frit
✅ Tænd printeren og kontroller, at den venstre og højre filamentsensorplade registrerer filamentstatus korrekt
✅ Tænd printeren og kontroller, at ekstruderen drives korrekt af ekstrudermotoren


Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
