Udskiftning af TH-kort til A2L

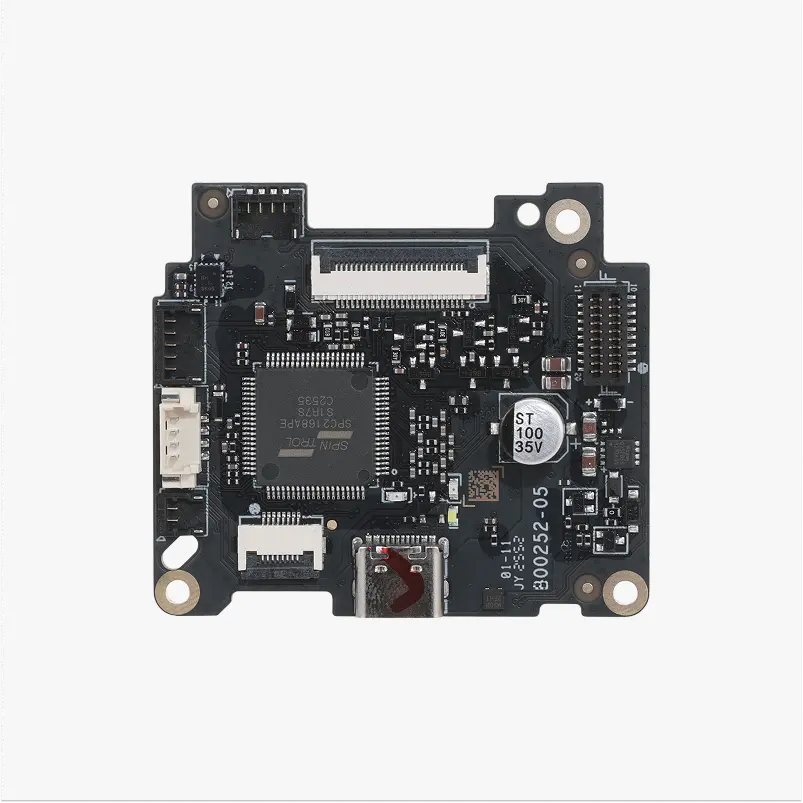

A2L toolhead-kort (TH-kort)

Vigtig påmindelse

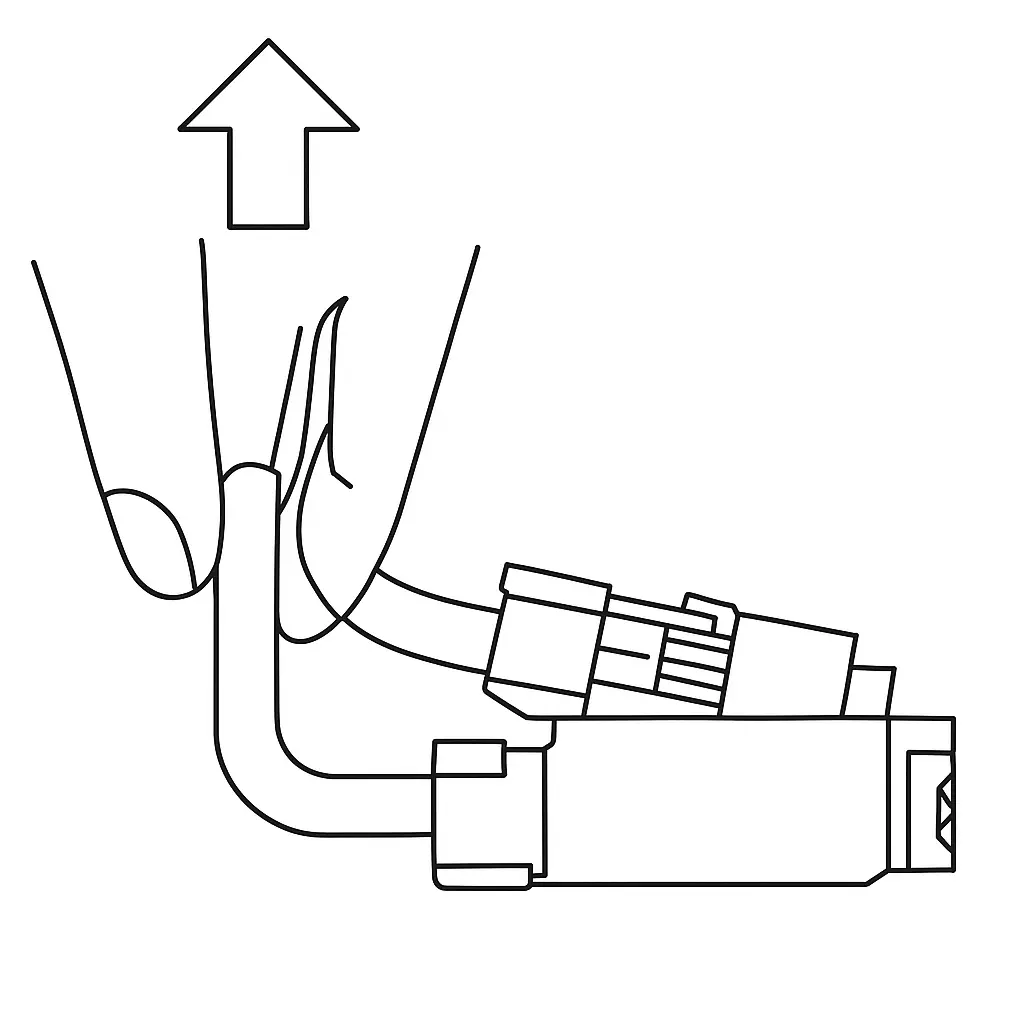

Køleblæseren til hotend, køleblæseren til emnet og hvirvelstrømsspolernes stik på TH-kortet bruger dette lille konnektordesign. Når du frakobler, skal du holde stikkets base med hånden og løfte lodret væk fra printpladen for at låse stikket op./ Brug ikke kraft vandret, så du undgår at beskadige stikket.

Nødvendigt værktøj og materialer

TH-kort (udskift de tilhørende dele alt efter den faktiske fejl)

• H1.5 unbrakonøgle
• Pincet (valgfri)

Videovejledning

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og medføre skader på elektronikken samt sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du er i tvivl om noget i denne guide, anbefaler vi, at du indsender en teknisk supportsag om dit problem, så hjælper vi dig hurtigst muligt.

Fjern TH-kortet

Trin 1. Fjern toolhead-bagdækslet

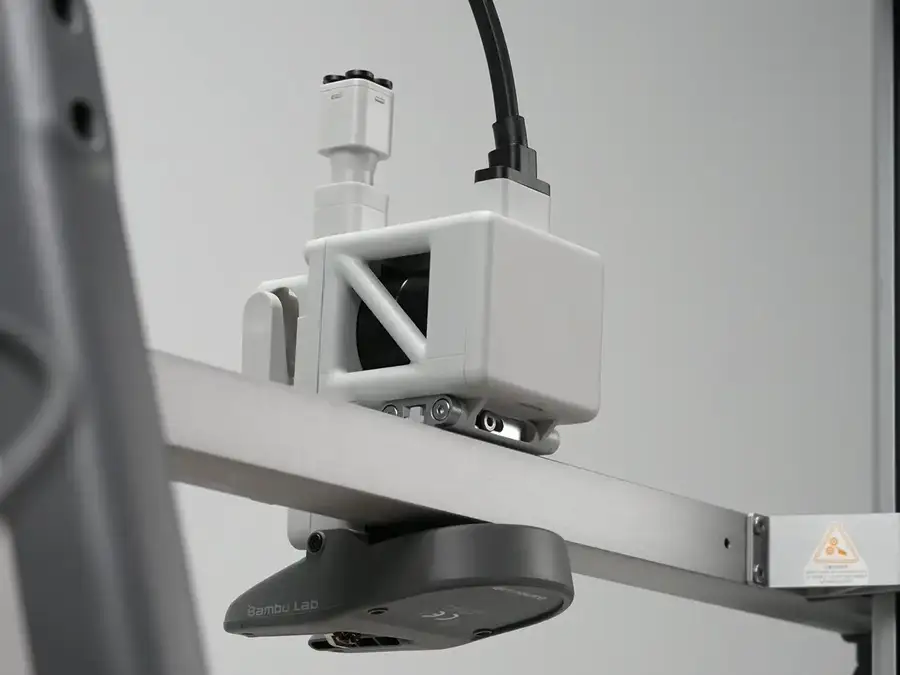

Brug hånden eller spidsen af en pincet til at hage fat i rillen i bunden af toolhead-bagdækslet, og løft opad for at fjerne bagdækslet.

Trin 2. Fjern toolhead-kablerne

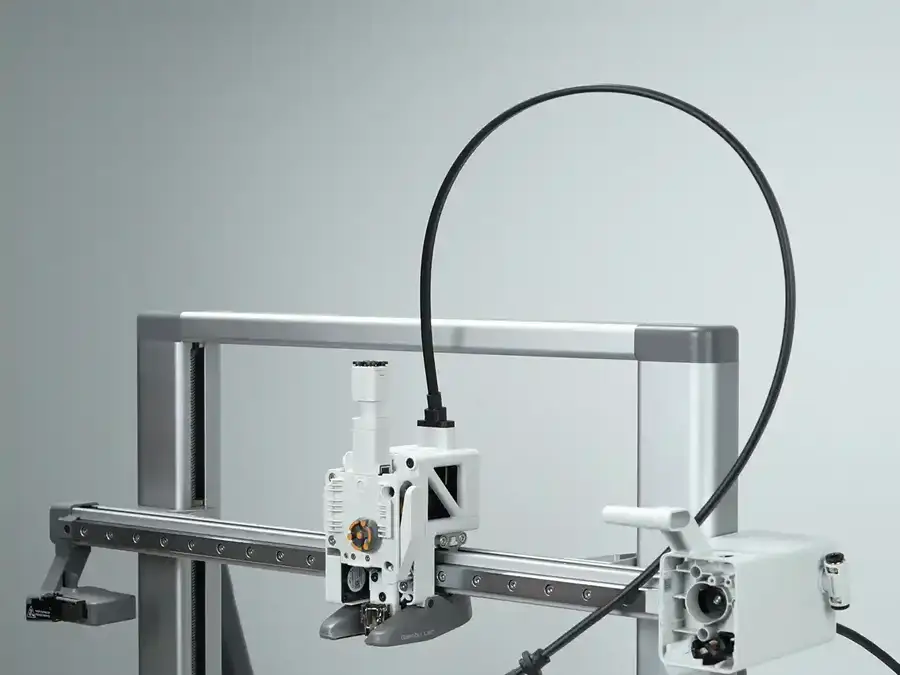

Brug en H1.5 unbrakonøgle til at fjerne de fire viste skruer, og løft opad for at frakoble toolhead-kablerne.

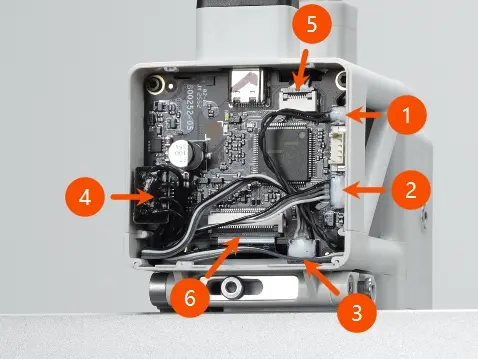

Trin 3. Fjern nogle af TH-kortets konnektorer

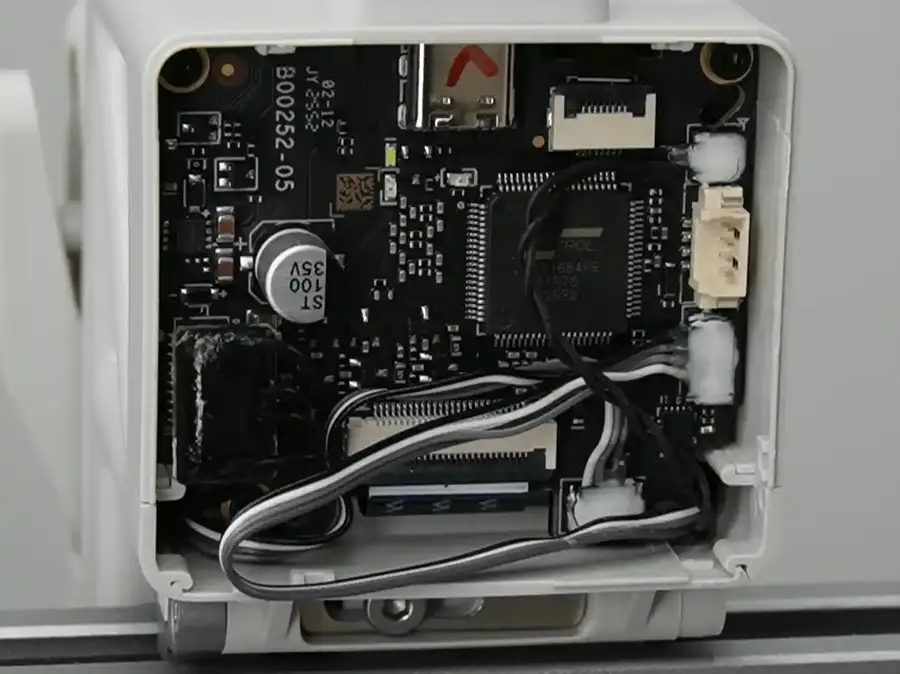

Konnektor 1, 2 og 3 er af samme type. Når du frakobler, skal du holde stikkets base med hånden og løfte lodret væk fra printpladen for at låse stikket op. Brug ikke kraft vandret, så du undgår at beskadige stikket.

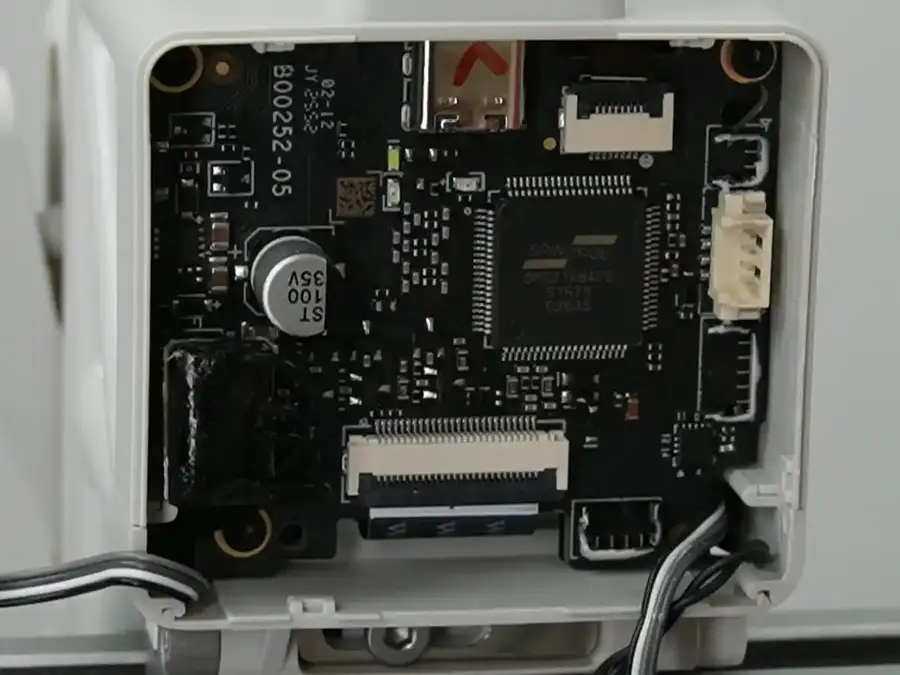

Konnektor 4 kan trækkes lige opad for at frakoble.

Trin 4. Fjern TH-kortet

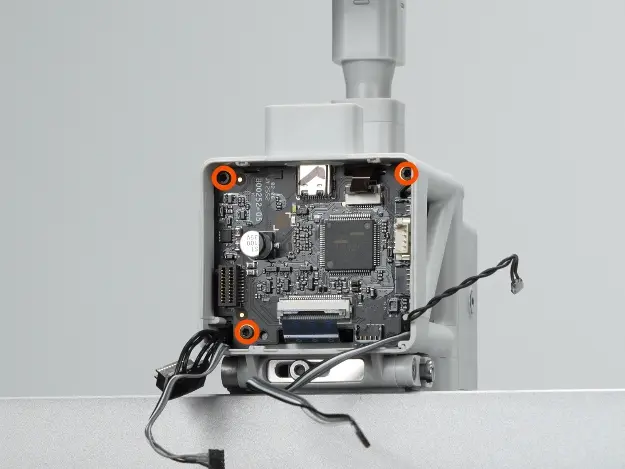

Brug en H1.5 unbrakonøgle til at skrue de tre skruer ud.

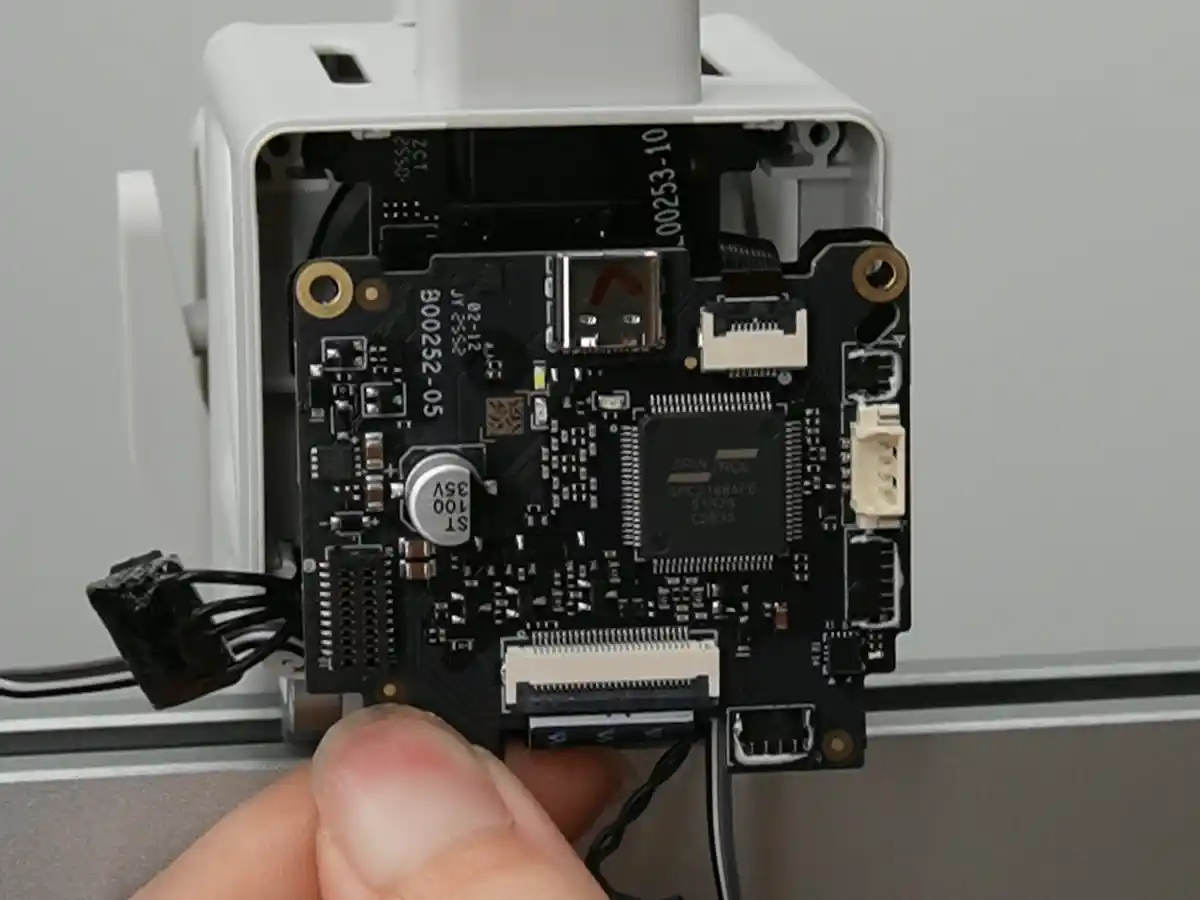

Træk TH-kortet lidt udad, og frakobl konnektor 5 og 6. Løft den sorte låsetap opad for at låse op, og frakobl derefter FPC-kablerne.

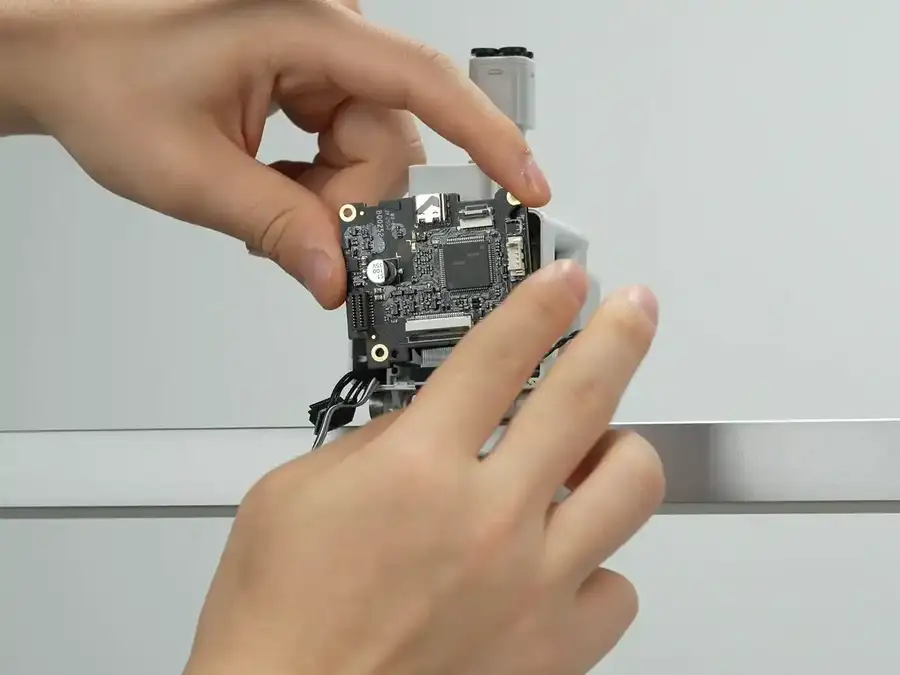

Frakobl konnektorerne på bagsiden af TH-kortet, og fjern TH-kortet.

Montér TH-kortet

Trin 1. Montér TH-kortet

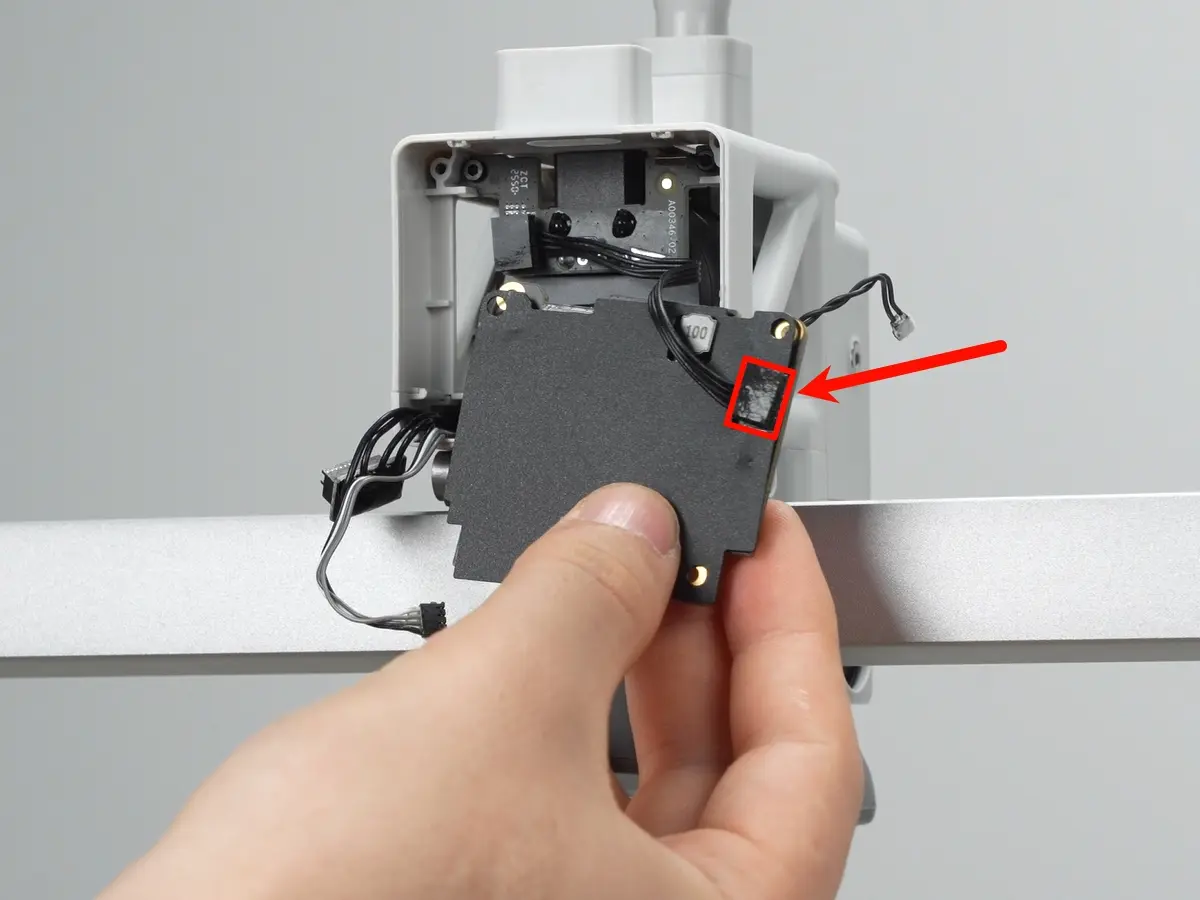

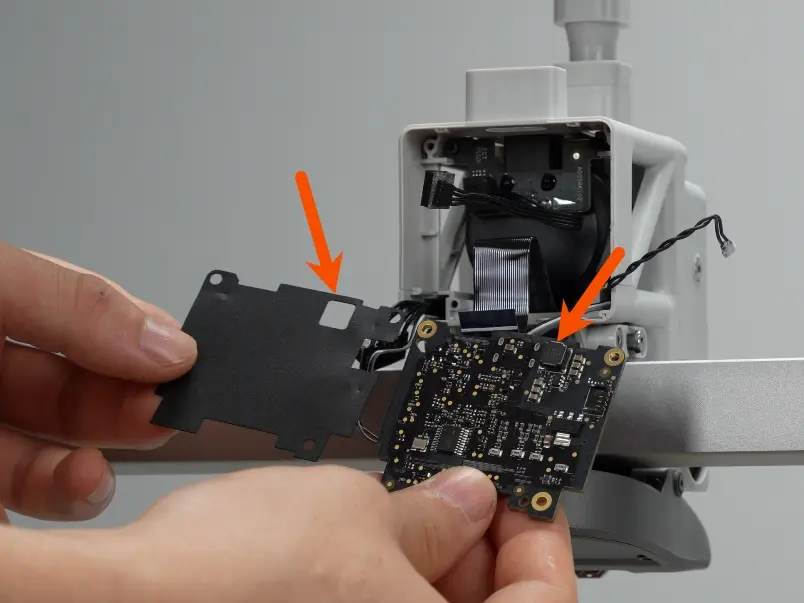

1. Tilslut adapterkortet: Ret det nye TH-kort ind med micarta-pladen (vær opmærksom på micarta-pladens retning), og sæt stikket på bagsiden i.

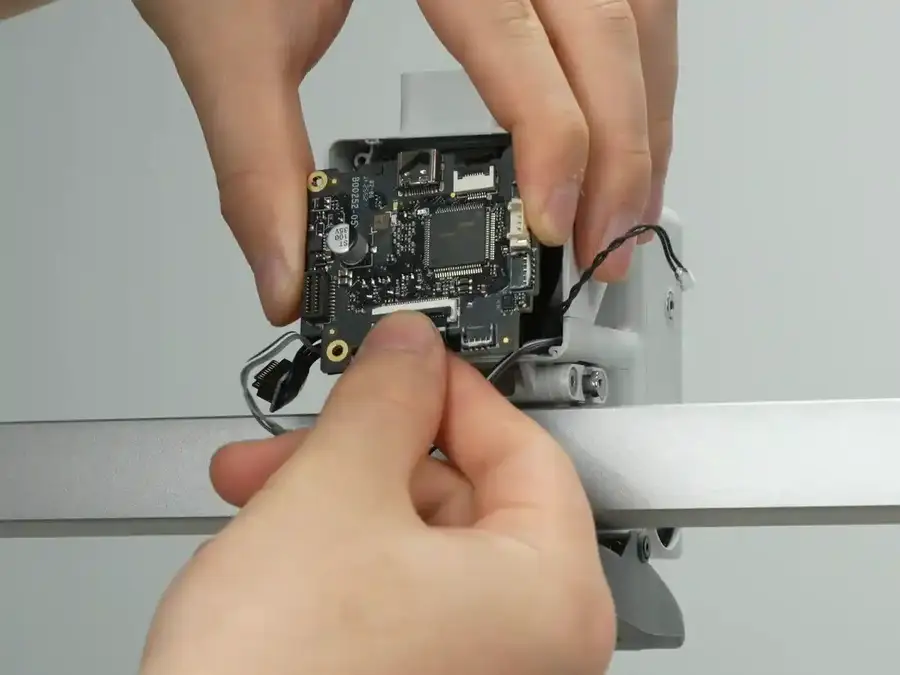

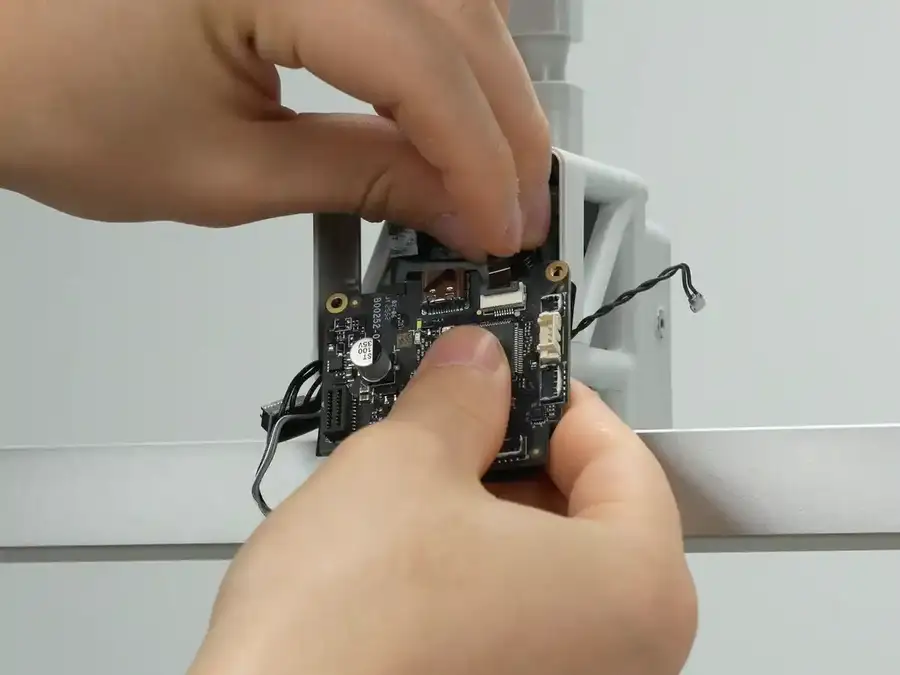

2. Vend TH-kortet, og sæt FPC-kablerne til Load Hall-kortet og ekstrudermotoren i.


ℹ️ Bemærk: FPC-kablets metalkontakter skal vende mod TH-kortet. Når kablet er sat helt i, skal du fastgøre låsetappen.

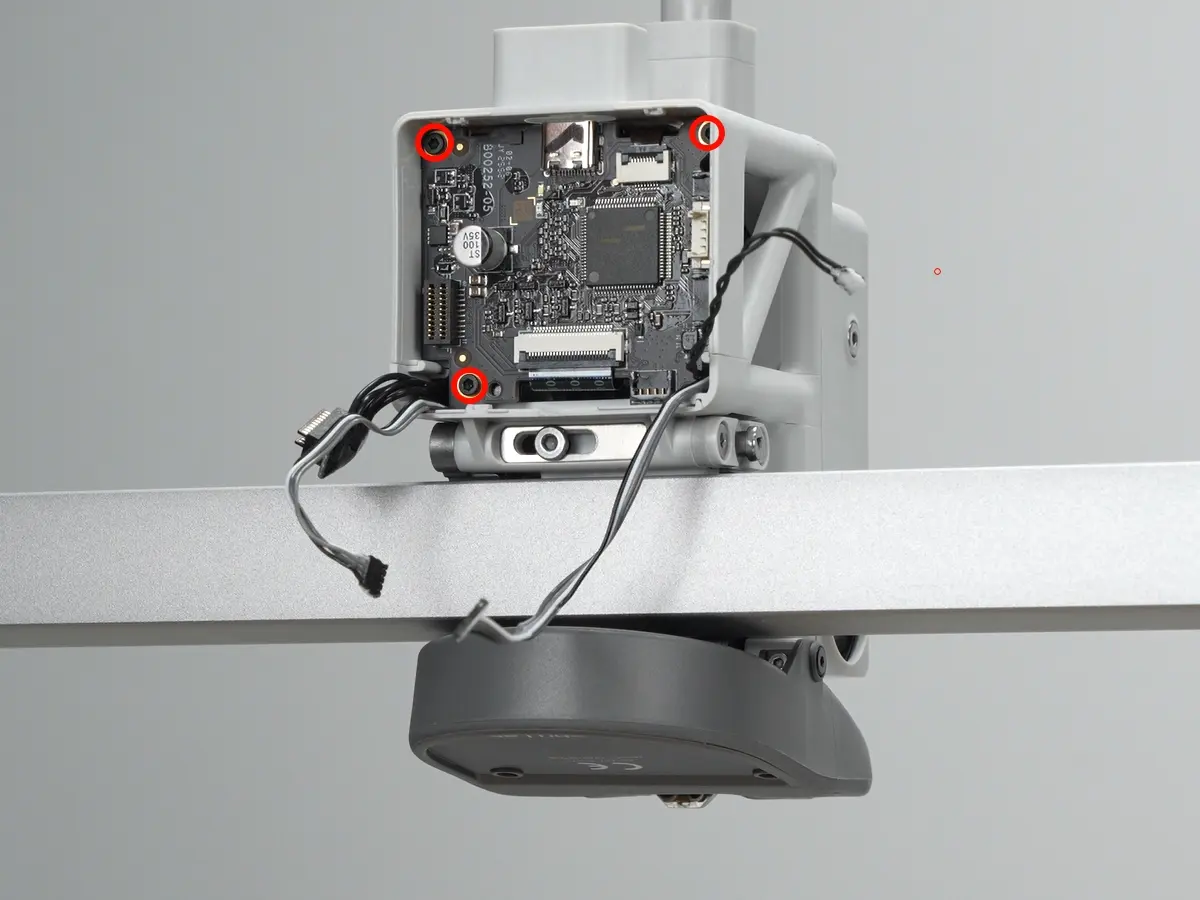

3. Arrangér kablerne på begge sider, skub TH-kortet ind i toolhead-beslaget, og fastgør med tre skruer.

ℹ️ Bemærk: Før du spænder skruerne, skal du kontrollere, at ingen kabler er klemt under TH-kortet! Undgå at beskadige kabler, når du fastgør skruerne.

Trin 2. Tilslut TH-kortets stik

Tilslut de resterende kabler til TH-kortet i rækkefølge. Afhængigt af konnektortypen kan du bruge forskellige metoder til at tilslutte stikkene.

Konnektor 1, 2 og 3 er af samme type. Ret stikket ind med soklen, og tryk, indtil de sidder helt fast.

Konnektor 4 kan sættes direkte i.

Trin 3. Montér toolhead-kablerne

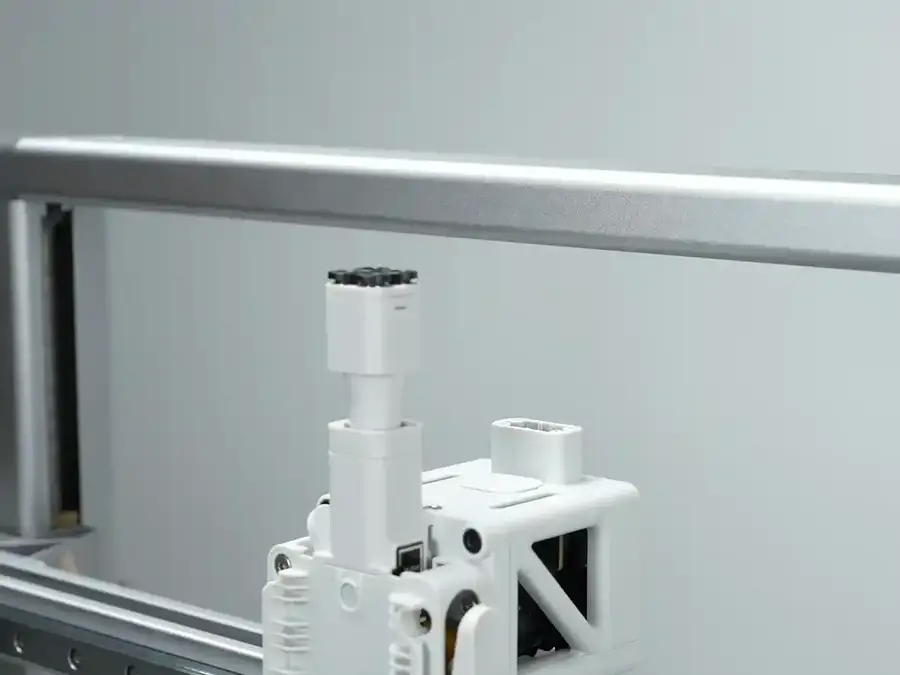

Sæt toolhead-kablerne i toolhead, og brug en H1.5 unbrakonøgle til at fastgøre fire skruer.

Trin 4. Montér toolhead-bagdækslet

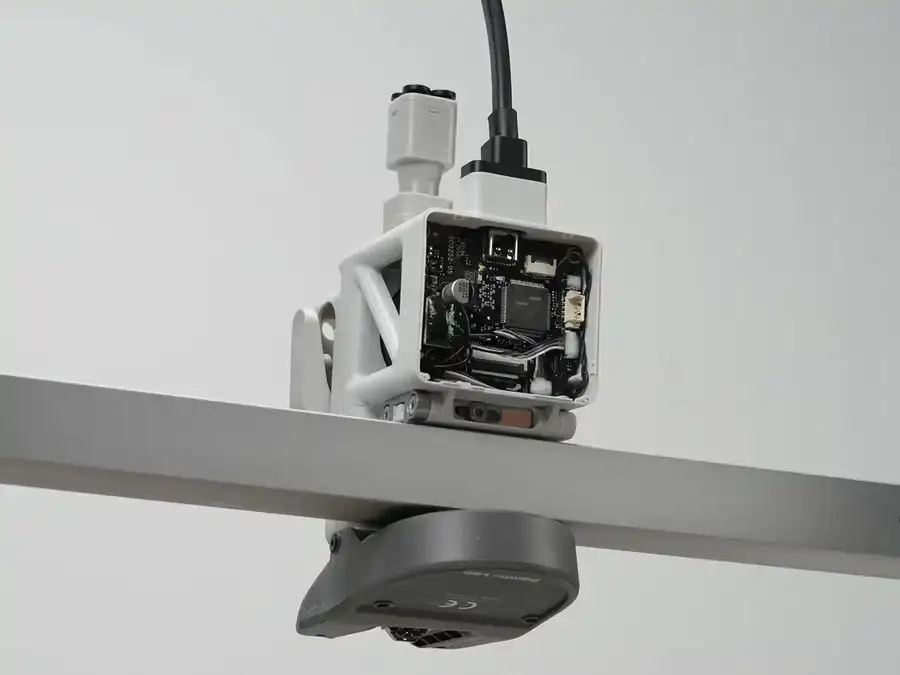

Ret først låsetappene øverst på toolhead-bagdækslet ind, og luk derefter dækslet. Tryk på de nederste venstre og højre kanter af dækslet, og kontrollér, om kanterne er låst korrekt.

Kontrollér resultatet

✅ Tilslut strøm, og tænd. Start en testprint: hvis printprocessen forløber problemfrit uden fejlmeddelelser, er udskiftningen lykkedes.
