Udskiftning af indvendig beklædning på P2S

Indvendig beklædning

Den indvendige beklædning på P2S er et plastikdæksel placeret bag i printeren. Det understøtter MC-kortet, AC-kortet, strømmodulet og andre elektroniske komponenter, og isolerer dem fra printkammeret.

Hvornår bruges denne guide

Skade på beklædningen

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, inden du udfører vedligeholdelsesarbejde. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omgivende område.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og være meget opmærksom på ikke at klemme, beskadige eller belaste eksponerede ledninger, stik eller kredsløbskort. Dysens spids kan desuden være ekstremt varm, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, kan du oprette en ny supportsag på vores supportside for at få hjælp.

Fjernelse af den indvendige beklædning

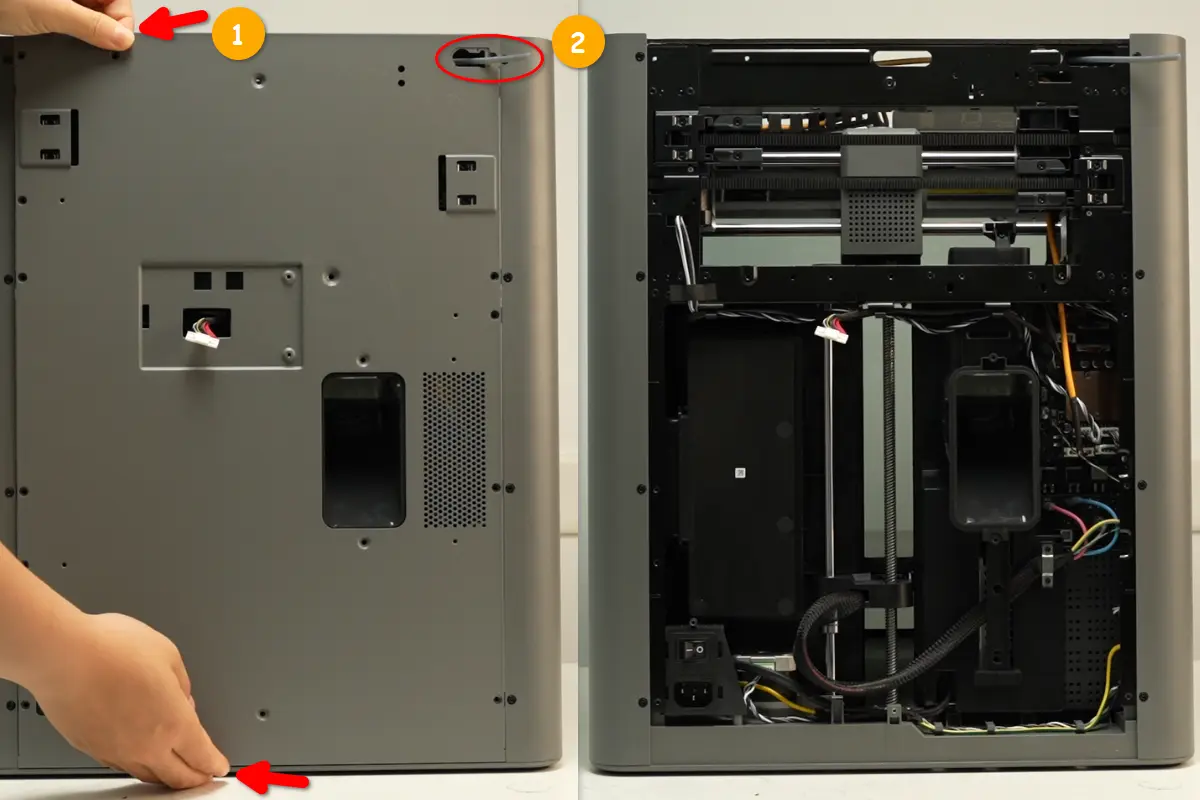

Trin 1: Fjern bagpanelet

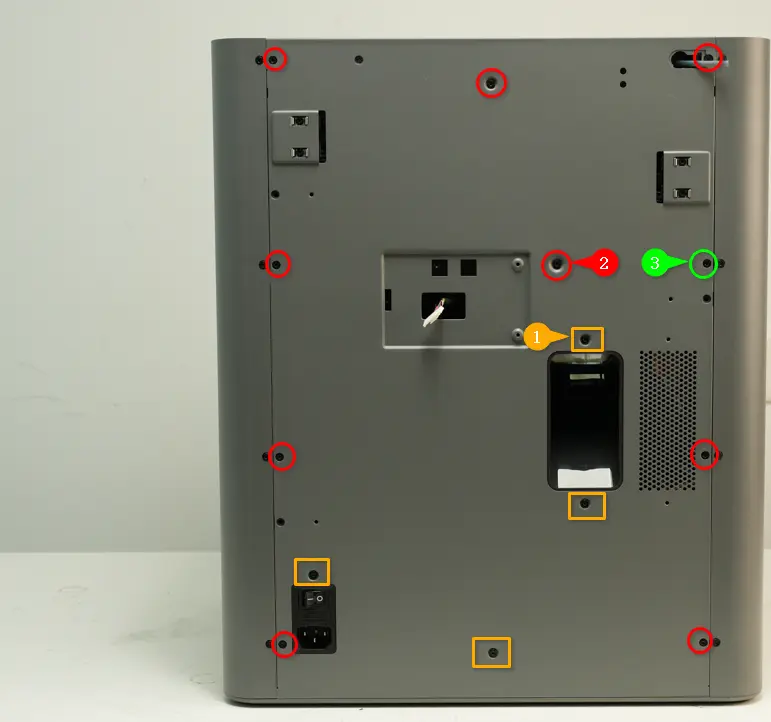

Se denne wiki for at fjerne printerens bagpanel: Udskift P2S-bagpanelet

Trin 2: Fjern AC-/MC-kort og strømforsyning

Se de følgende to wikier for at fjerne AC- og MC-kortene samt strømforsyningen fra beklædningen:
Udskiftning af P2S AC-/MC-kort
Udskiftning af P2S-strømforsyning

MC-kortets strømkabel kan forblive tilsluttet strømforsyningen og fjernes samlet med den.

Trin 3: Fjern den adaptive luftstroms-skiftesamling

Se denne wiki for at fjerne den adaptive luftstroms-skiftesamling: Udskiftning af den adaptive luftstroms-skifteenhed

Trin 4: Fjern venstre sidepanel

Da printpladens jordledning er fastgjort til søjlen, skal du først fjerne det venstre sidepanel. Se denne wiki for at fjerne venstre panel: Udskift P2S-venstre panel

Trin 5: Fjern printpladen

Se denne wiki for at fjerne printpladen: Udskift P2S-printplade

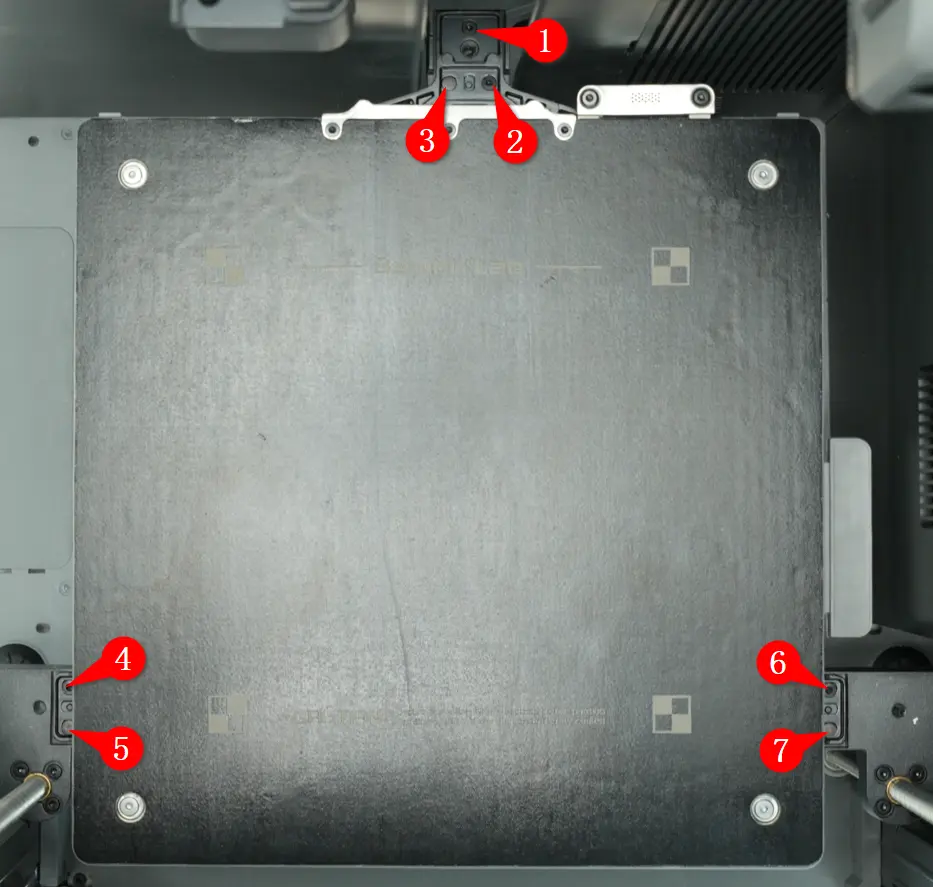

Brug H2.0 unbrakonøglen til at fjerne de syv printpladeskruer (BT3x5), der holder pladen, for at tage den af.

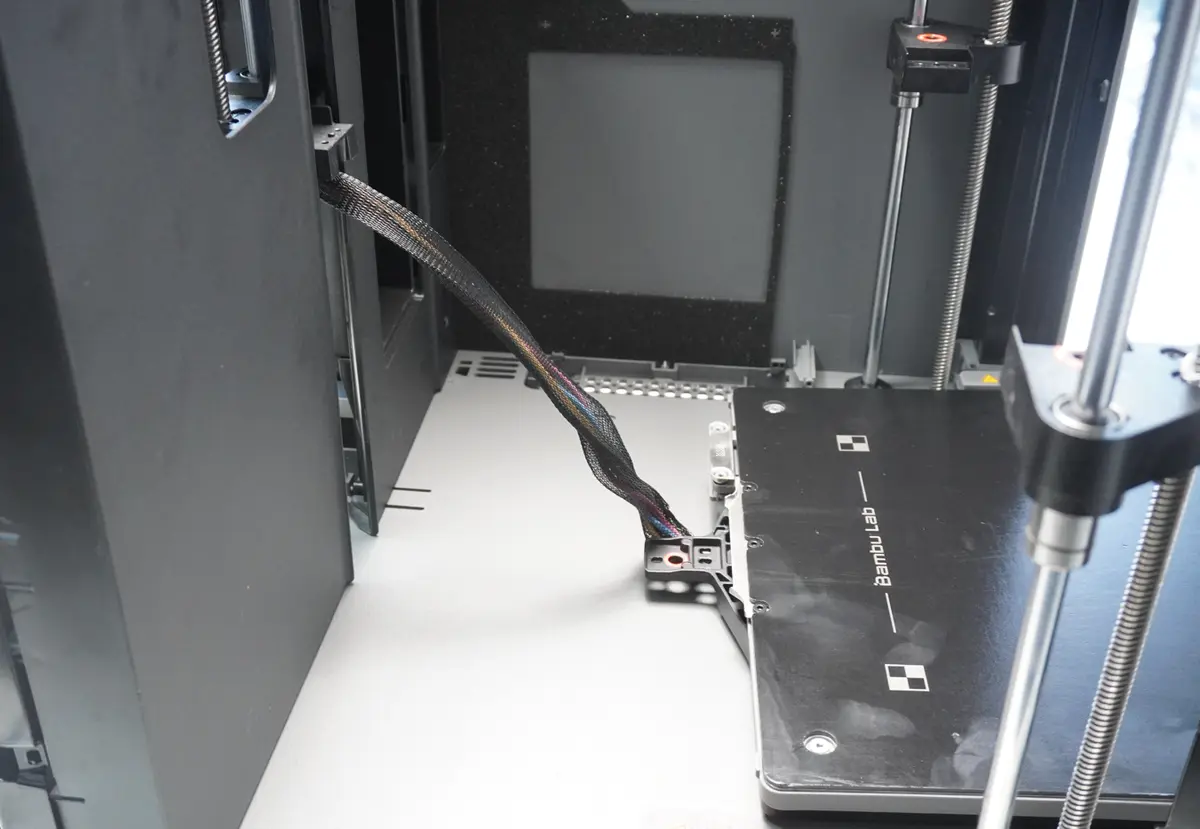

Du behøver blot at løfte printpladen af de tre skydere og placere den på basen.

Trin 6: Fjern luftfilter-/renseviskersamlingen

Se disse to wikier for at fjerne luftfilteret og renseviskersamlingen:
Udskift P2S-luftfilterdæksel og luftfilter
Udskift P2S-renseviskersamlingen

Trin 7: Fjern den indvendige beklædning

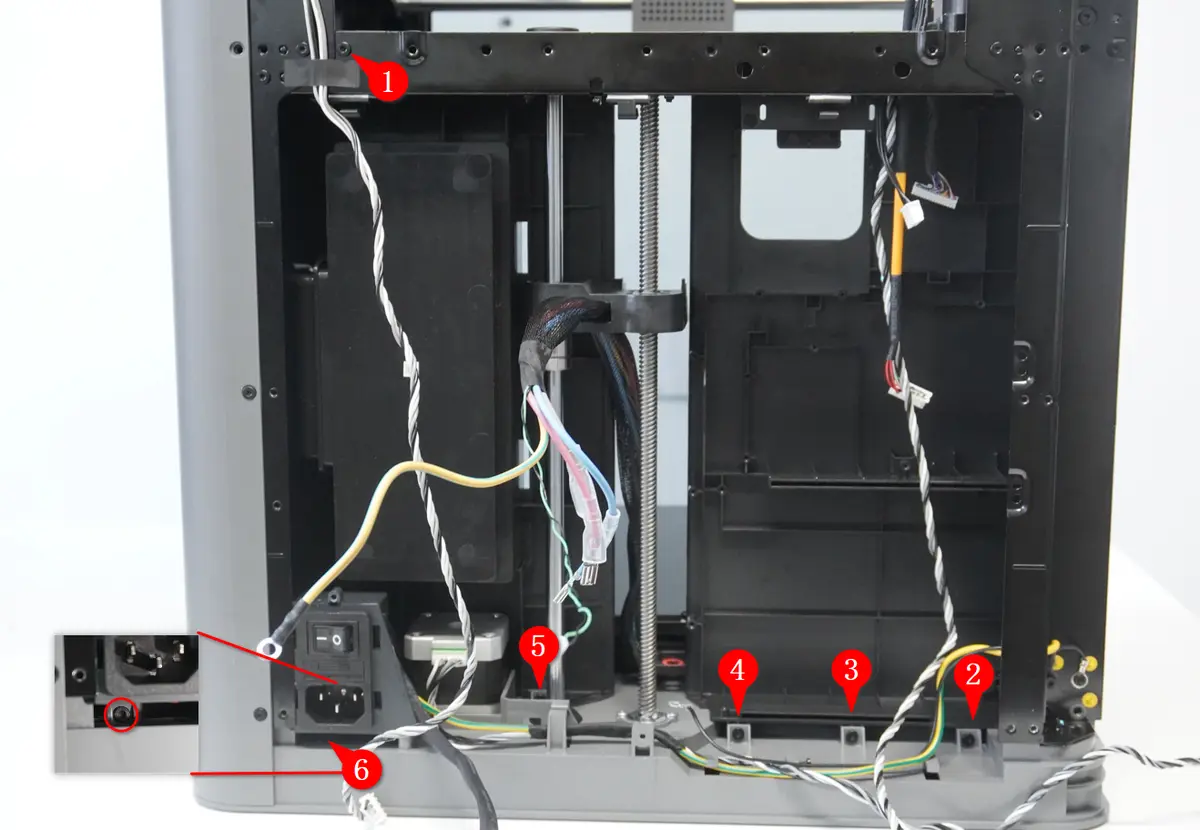

Brug en H2.0 unbrakonøgle til at fjerne de seks monteringsskruer.

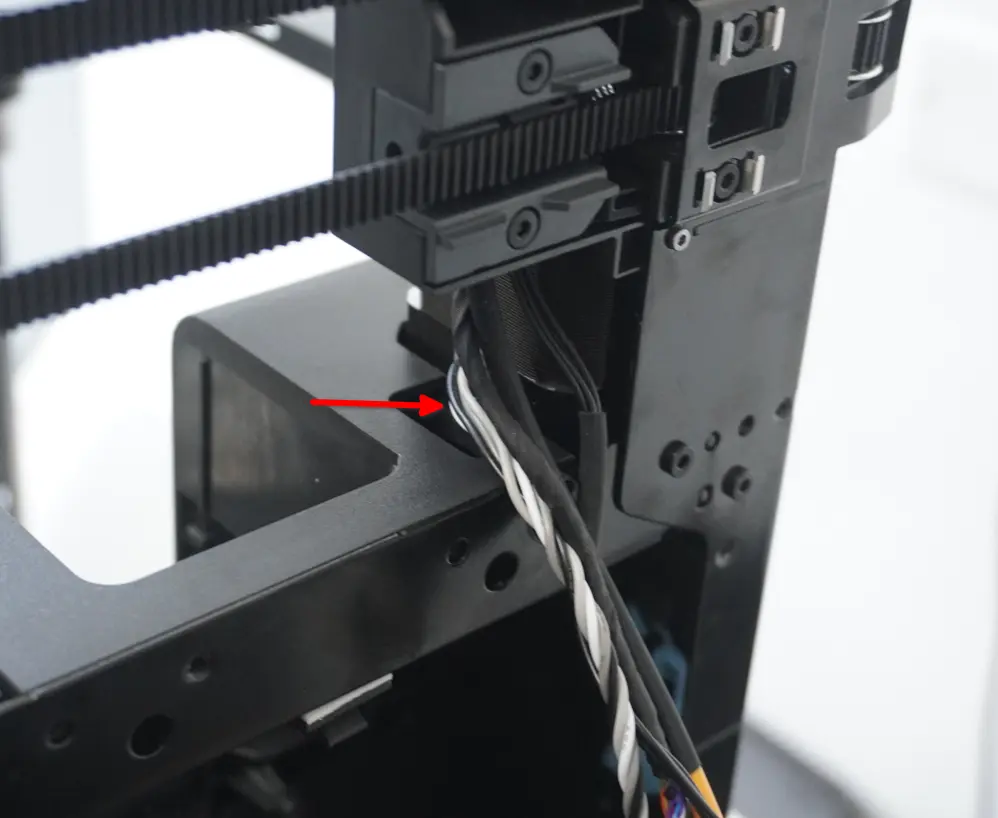

Træk værktøjshovedkablet, A-motorkablet og MC-AP-kablet ud af kabelkanalerne i det indvendige chassis.

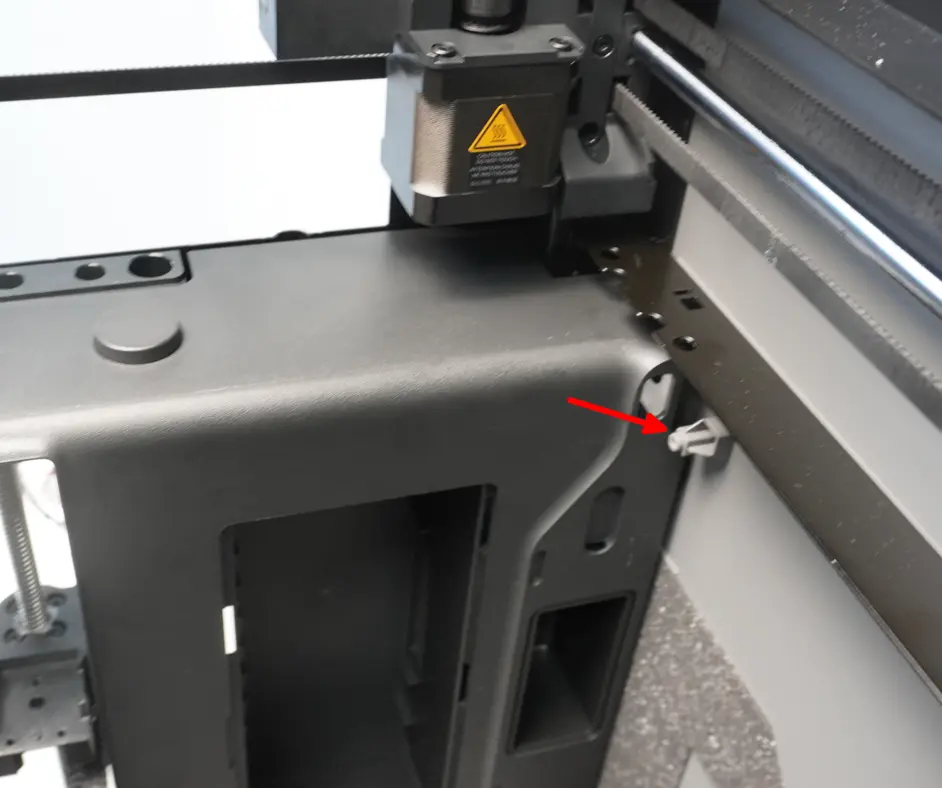

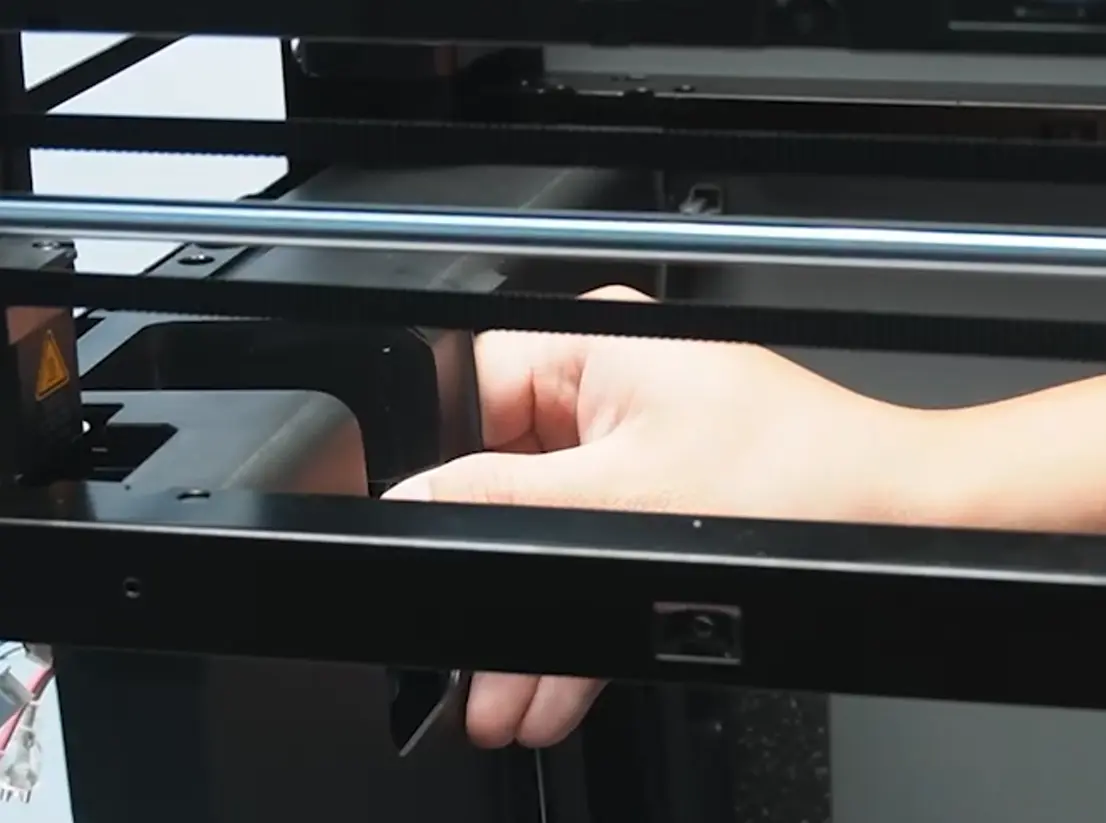

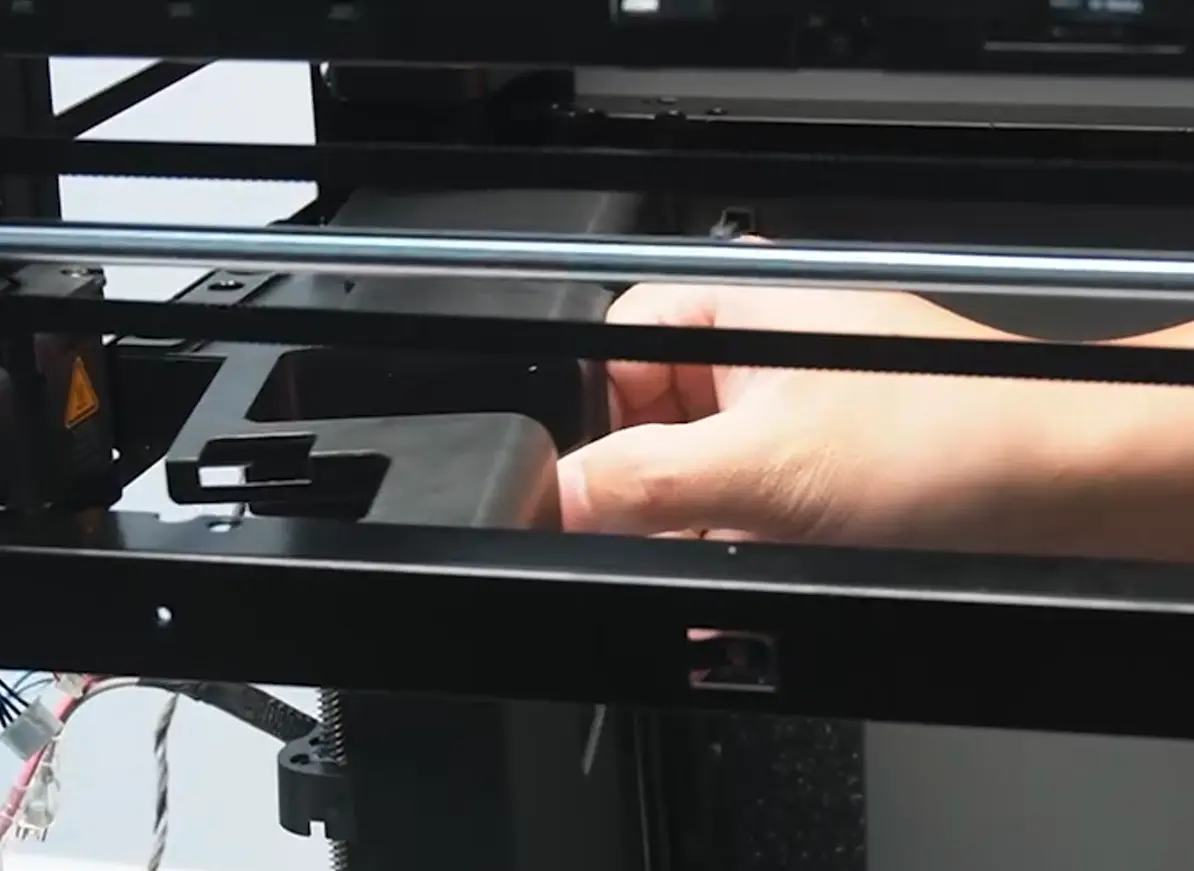

Løft det indvendige chassis opad, og vip det derefter ud. Pas ved fjernelsen på ikke at ramme skruesoklerne på det højre sidepanel.

Montering af den indvendige beklædning

Trin 1: Juster og monter den indvendige beklædning

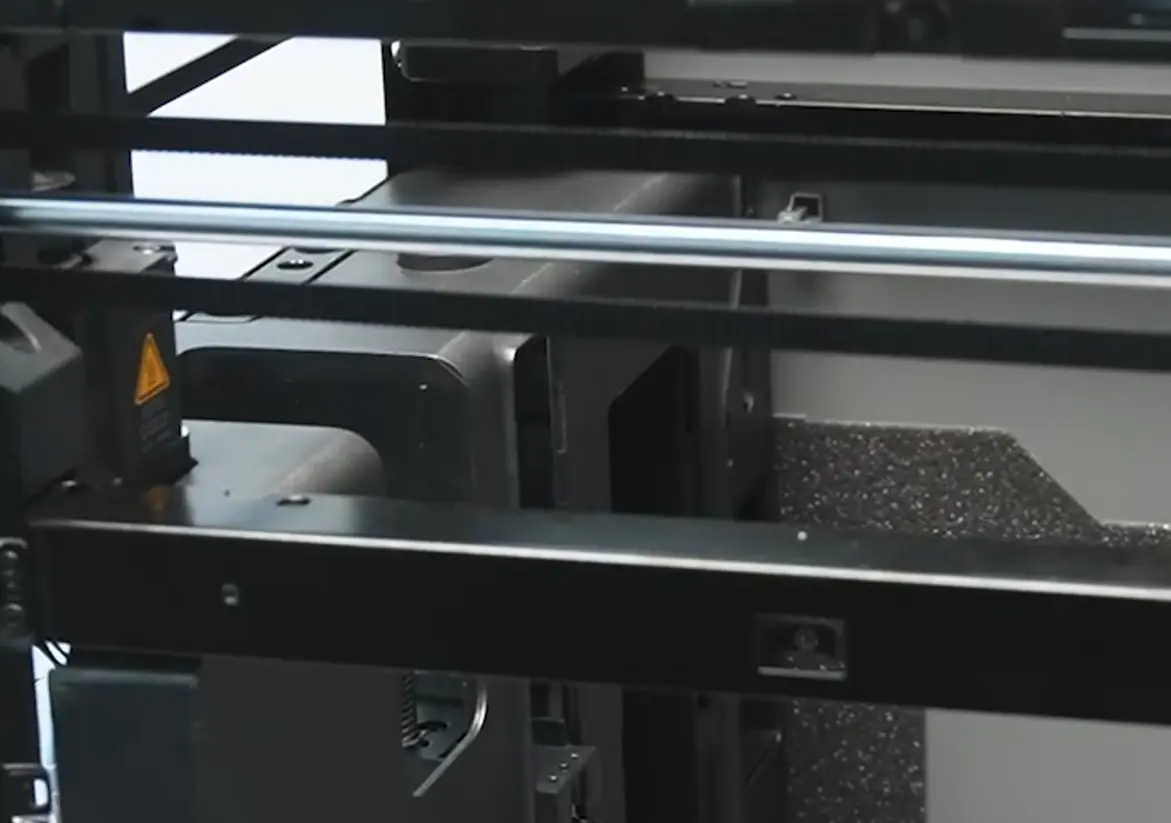

Vip det indvendige chassis på plads, og brug derefter en H2.0 unbrakonøgle til at stramme de 6 monteringsskruer.

Før værktøjshovedkablet, A-motorkablet og MC-AP-kablet sekventielt gennem kabelkanalerne i det indvendige chassis.

Trin 2: Monter strømforsyning, AC-kort og MC-kort

Se de følgende to wikier for at montere AC- og MC-kortene samt strømforsyningen tilbage på beklædningen:
Udskiftning af P2S AC-/MC-kort
Udskiftning af P2S-strømforsyning

Trin 3: Monter printpladen

Se denne wiki for at montere printpladen: Udskift P2S-printplade

Trin 4: Monter venstre sidepanel

Se denne wiki for at montere venstre sidepanel: Udskift P2S-venstre panel

Trin 5: Monter den adaptive luftstroms-skiftesamling

Se denne wiki for at montere den adaptive luftstroms-skiftesamling: Udskiftning af den adaptive luftstroms-skifteenhed

Trin 6: Monter luftfilter-/renseviskersamlingen

Se disse to wikier for at montere luftfilteret og renseviskersamlingen:
Udskift P2S-luftfilterdæksel og luftfilter
Udskift P2S-renseviskersamlingen

Trin 7: Monter bagpanelet

Se denne wiki for at montere printerens bagpanel: Udskift P2S-bagpanelet

Trin 8: Manuel nivelering af printpladen

Du kan manuelt nivelere printpladen ved hjælp af denne wiki: P2S Manuel nivelering af printplade

Verifikation

Da mange komponenter demonteres og genmonteres under denne udskiftning, skal du efter afslutningen tilslutte strøm, tænde printeren og køre enhedskalibrering. Gennemføres kalibreringen, er udskiftningen lykkedes.
