Rensevisker - Udskiftningsguide til P2S

Renseviskeren

Renseviskeren er monteret over printerens indre ramme og bruges til at udskyde det rensede filament, der genereres ved filamentskift.

Hvornår bruges denne guide

Når renseviskeren er beskadiget.

Nødvendige værktøjer og materialer

• Ny rensevisker
• H2.0 umbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og tag strømkablet ud inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller det omgivende udstyr.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge tryk på udsatte ledninger, stik eller kredsløbskort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinene i denne guide, bedes du oprette en ny sag på vores supportside.

Fjernelse af renseviskeren

Trin 1: Fjern bagpanelet

Se denne guide for at fjerne PTFE-rørbøjlen, bufferen og bagpanelet: Udskiftning af P2S bagpanel

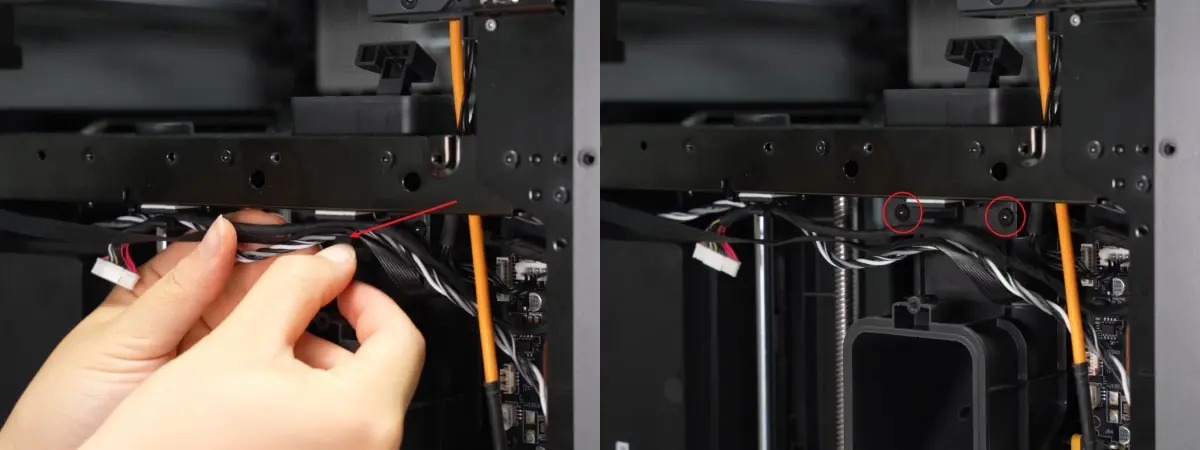

Trin 2: Frigør kabler

Frigør kabelklipsene og fjern kablerne for at afsløre de to skruer, der fastgør renseviskeren.

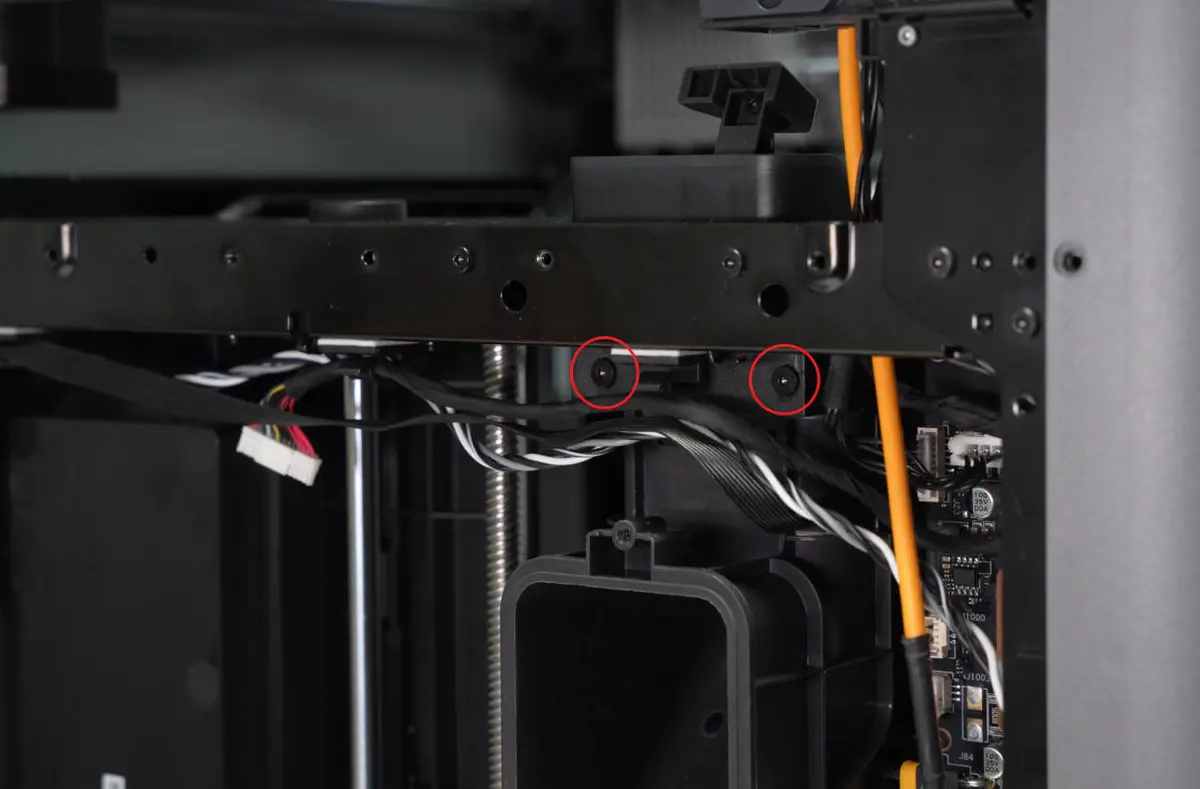

Trin 3: Fjern renseviskeren

Brug en H2.0 umbrakonøgle til at fjerne de to skruer, der fastgør renseviskeren, og tag derefter enheden ud fra printerens indre.

Montering af renseviskeren

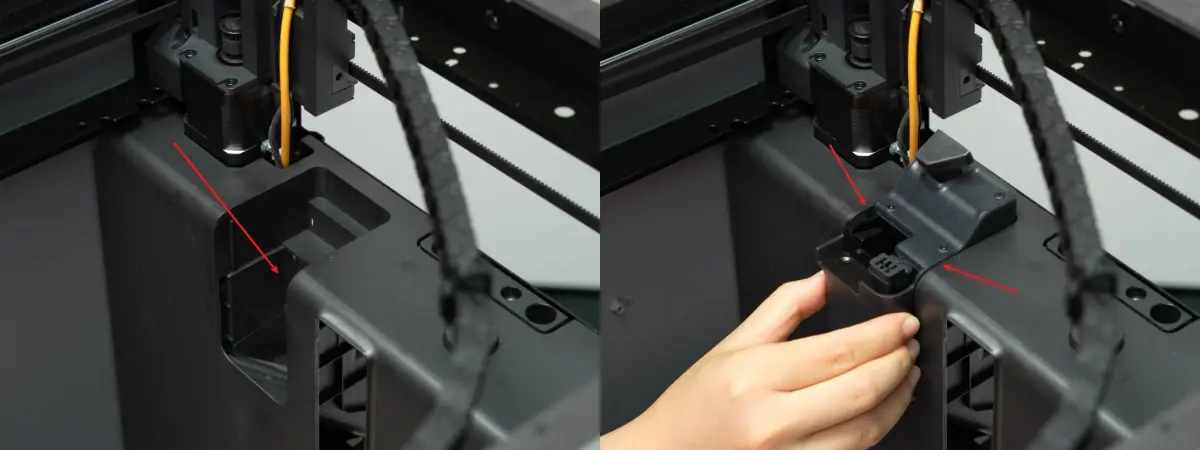

Trin 1: Placér renseviskeren

Installer renseviskeren på printerens indre ramme og hold den med hånden, så dens overfllade flugter med rammens overside.

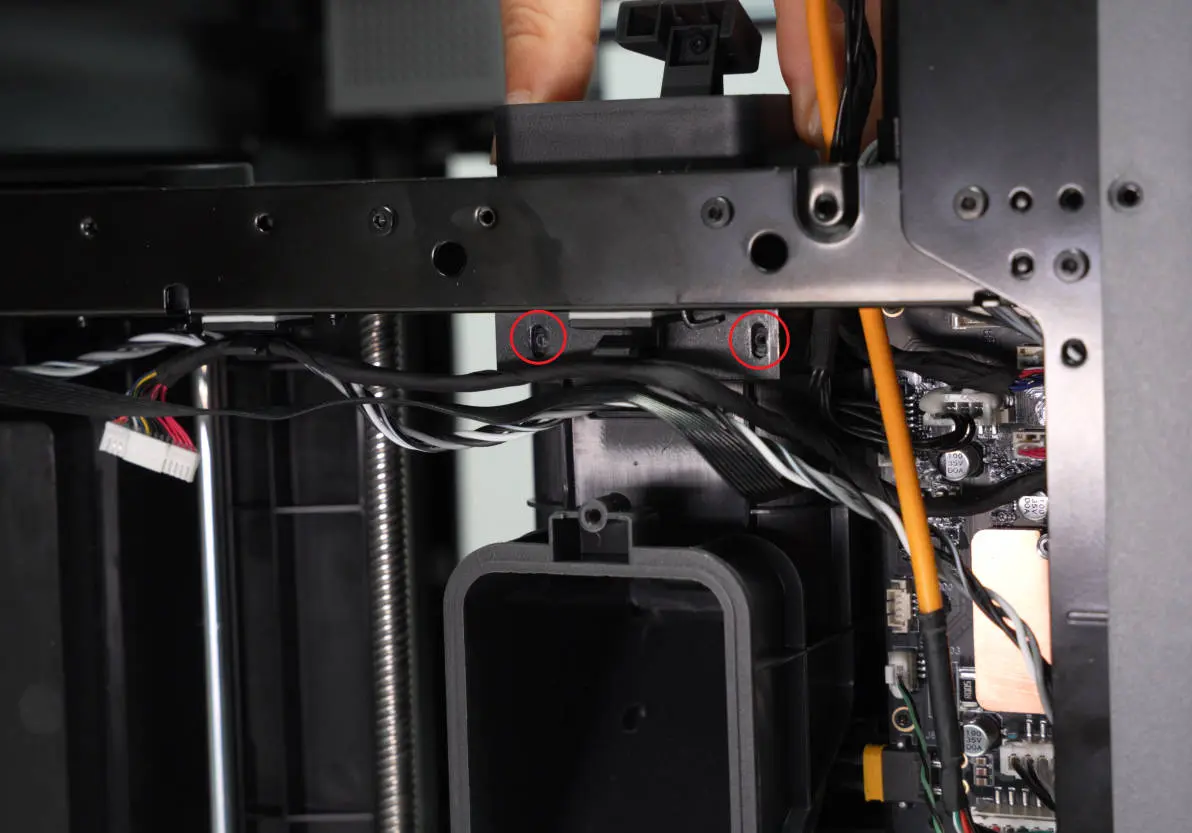

Trin 2: Fastgør renseviskeren

Installer de to skruer til renseviskeren fra printerens bagside. Bliv ved med at holde enheden med hånden, så den forbliver i flugt med printerens indre ramme.

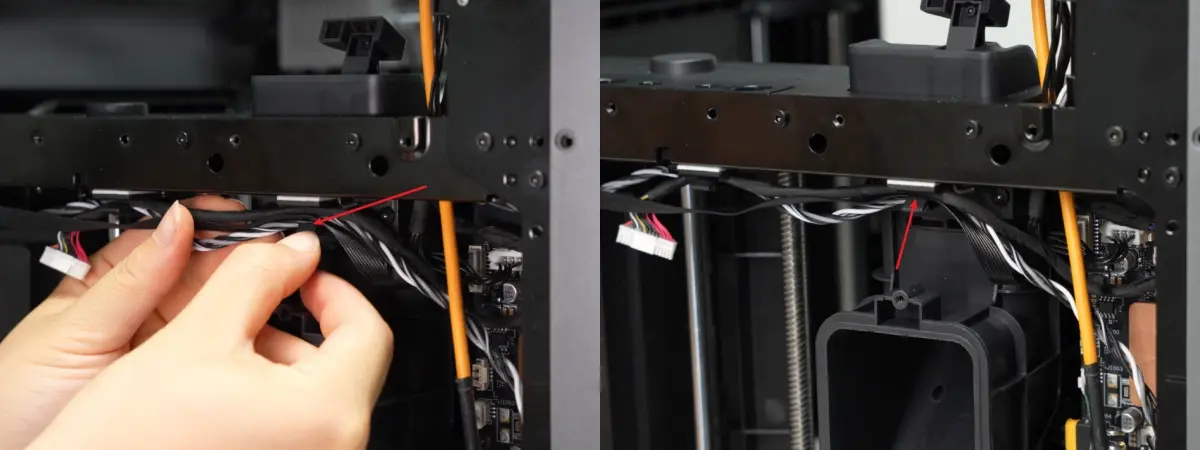

Trin 3: Installer kablerne

Fastgør kablerne i kabelklipsene.

Trin 4: Installer bagpanelet

Se denne wiki for at geninstallere bagpanelet, bufferen og PTFE-rørbøjlen: Udskiftning af P2S bagpanel

Verifikation

Tilslut strøm til printeren, tænd den, og kør et filamentskift eller en ilægningsoperation for at bekræfte, at det gennemføres korrekt.
