P2S og X2D: Manuel nivelering af printplade

Videovejledning

Nødvendigt værktøj og materialer

Inden du begynder manuel nivelering, skal du have følgende ved hånden:

• H2.0 unbrakonøgle: Bruges til at justere niveleringsskruerne under printpladen.

• A4-papir: Bruges som kalibrationsmedium til at måle afstanden mellem dysen og printpladen.

• USB-drev

• Nivelerings-G-code-fil: En printfil beregnet til manuel nivelering på P2S/X2D, som guider værktøjshovedet til forudindstillede niveleringspunkter.

X2D Manuel nivelerings-G-code-fil
P2S Manuel nivelerings-G-code-fil

Manuel niveleringsproces

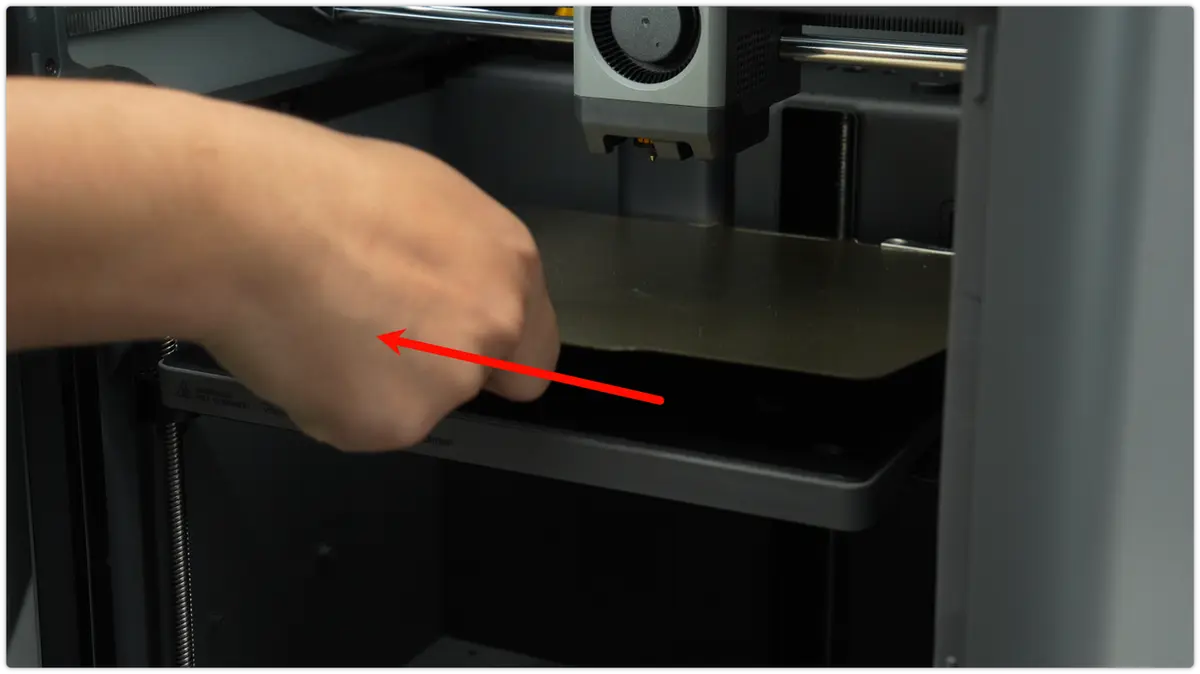

1. Fjern printpladen: Tag printpladen (f.eks. PEI- eller ingeniørplade) helt af printpladebasen for at få direkte adgang til overfladen under nivelering.

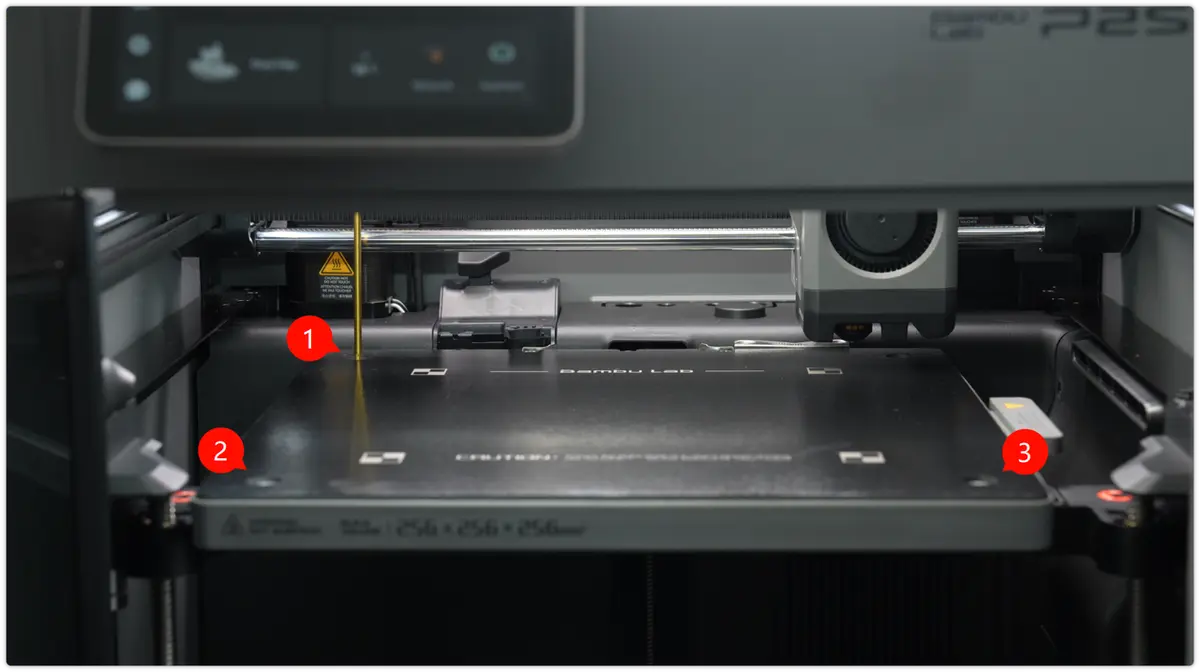

2. Forspænd niveleringsskruerne: Find de tre niveleringsskruer på printpladen (bemærk, at den bagerste højre skrue normalt er låst og ikke skal justeres). Brug en H2.0 unbrakonøgle til at stramme alle tre justerbare skruer helt i bund (drej med uret), så de befinder sig midt i skruehullet og ikke er excentriske i forhold til pladehuller. Hold evt. i bunden af printpladen under stramning for at sikre, at skruerne sidder solidt.

Hvorfor er det nødvendigt at stramme?
Da manuel nivelering indebærer justering af skruerne i hvert hjørne, skal alle tre niveleringsskruer først strammes helt i (drejet fuldt med uret) for at skabe et ensartet udgangspunkt. På dette tidspunkt er afstanden mellem printplade og dyse maksimal, hvilket danner en ensartet baseline for nivelering.

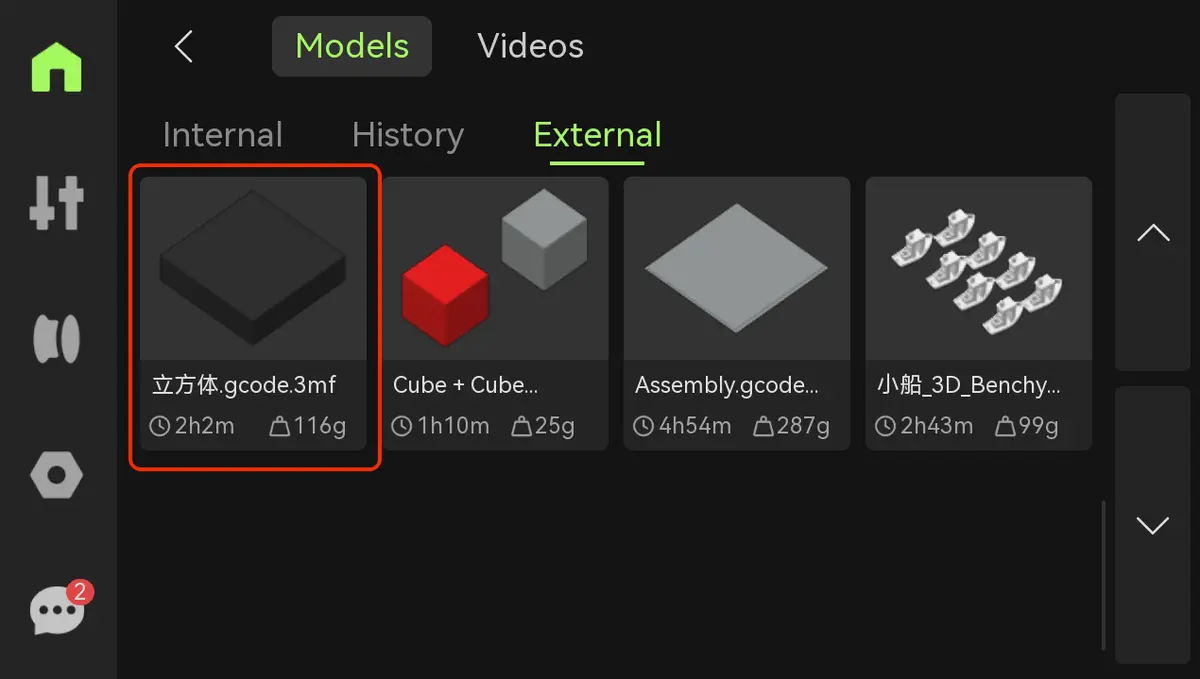

3. Kopiér manuel nivelerings-G-code-filen til et USB-drev, og sæt drevet i printerens USB-port. Tryk på printfilvalget, og vælg niveleringsfilen på skærmen. Tryk på "Start Print".

Når G-code-filen kører, hommer værktøjshovedet til midten. Derefter bevæger det sig sekventielt til de tre justerbare støttepunkter på pladen (tre punkter definerer et plan). Ved hvert punkt holder værktøjshovedet pause i ca. 30 sekunder, så du har tid til at justere. Processen gentages i tre fulde cyklusser for at sikre præcision og stabilitet.

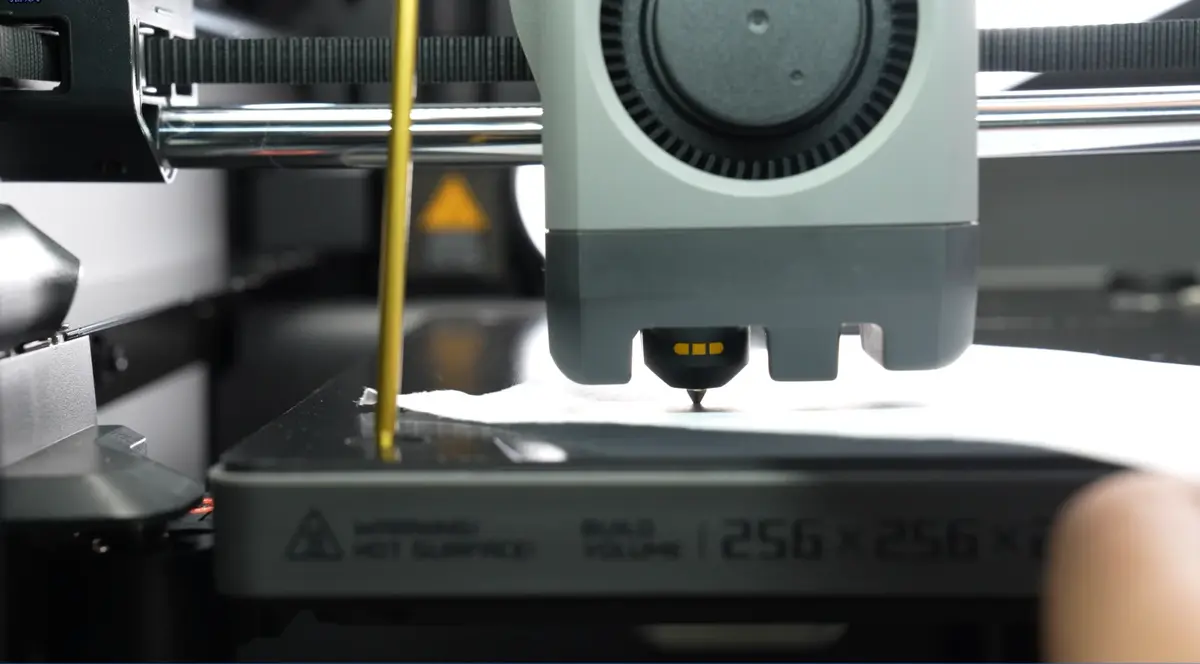

4. Værktøjshovedet bevæger sig først til det forreste venstre niveleringspunkt. Skub et stykke A4-papir (ca. 0,1 mm tykt) ind mellem dysen og pladen. Juster den tilsvarende niveleringsskrue på dette punkt, indtil dysen rører papiret let, så du mærker let modstand, når du trækker papiret, men stadig kan flytte det. Det indikerer den korrekte afstand til print.

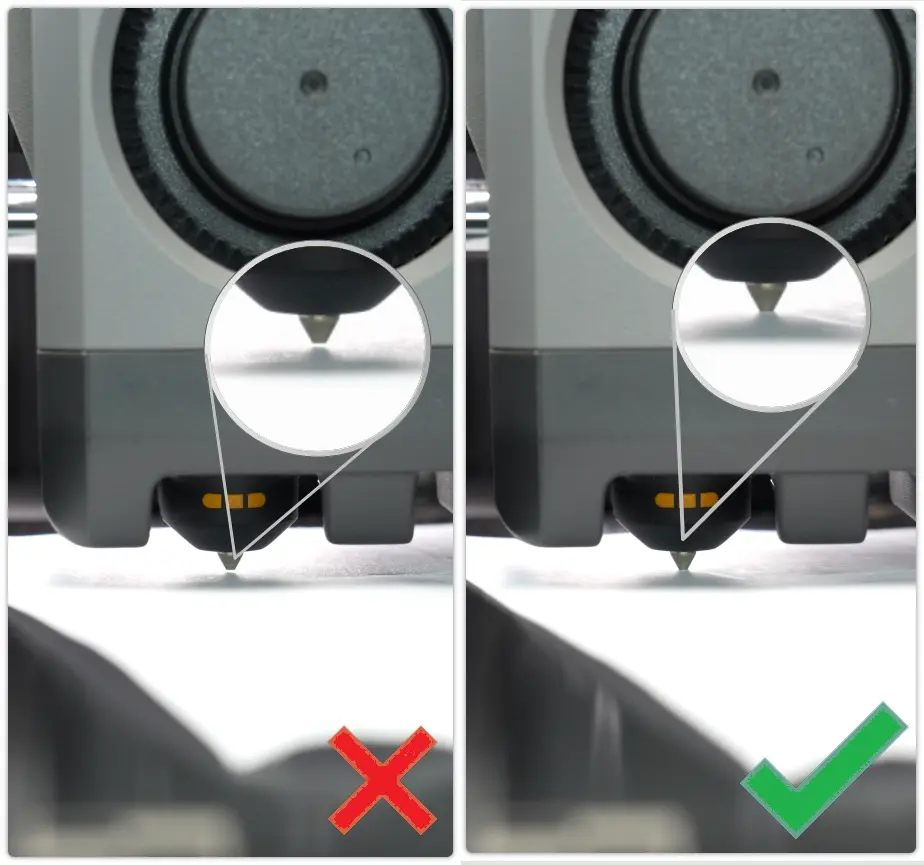

Tip: At stramme niveleringsskruen med uret øger afstanden mellem printplade og dyse, mens det at løsne mod uret mindsker afstanden og bringer pladen tættere på dysen.**

ℹ️ Bemærk: Hvis pladen begynder at bevæge sig nedad automatisk, skal du stoppe justeringen med det samme og tage skruetrækkeren ud, da værktøjshovedet nu flyttes til næste punkt.

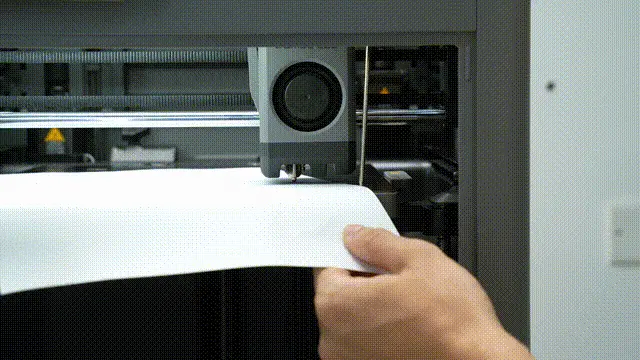

5. Derefter bevæger værktøjshovedet sig automatisk til det forreste højre niveleringspunkt. Gentag de samme trin: skub A4-papiret ind mellem dysen og printpladen, og juster skruen på dette punkt for korrekt kontakt og let modstand, når du trækker papiret.

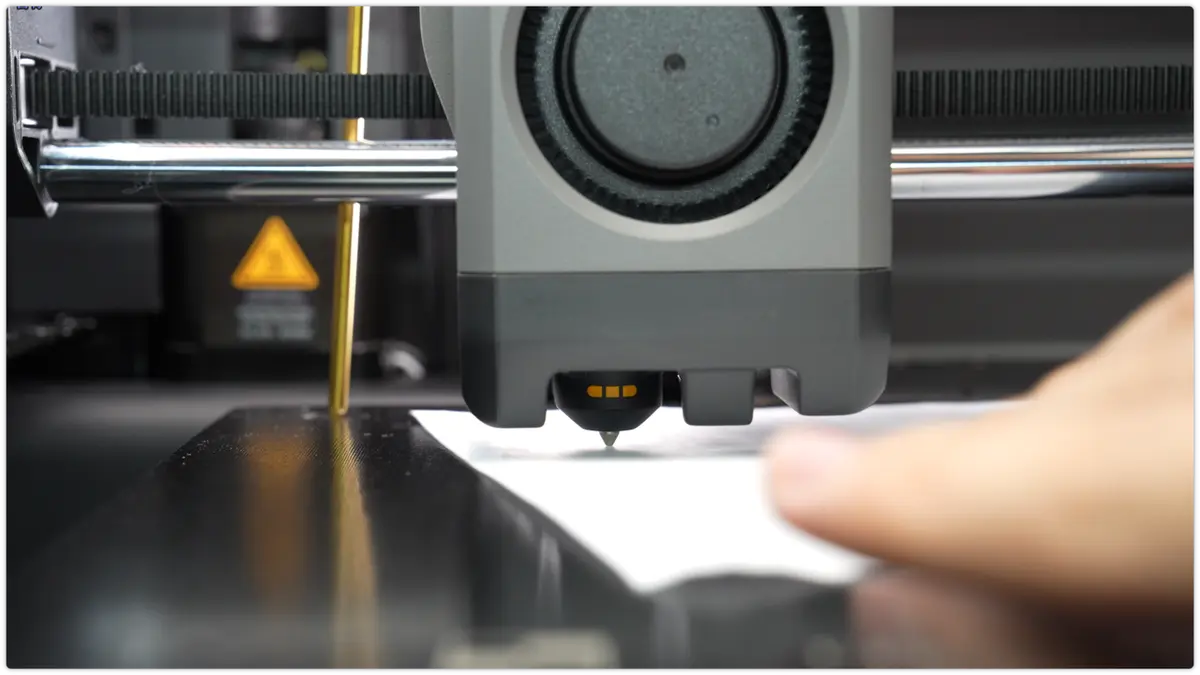

6. Derefter bevæger værktøjshovedet sig til det næste niveleringspunkt. Gentag den samme proces: skub papiret ind, juster skruen, og sørg for let modstand mod papiret.

G-code-filen kører tre fulde niveleringscyklusser, og du får tre muligheder for at finjustere hvert punkt. For bedste præcision anbefales det at gennemføre alle tre cyklusser.

Printkalibrering

Efter manuel nivelering skal du køre automatisk kalibrering igen for at synkronisere dine justeringer med printerens automatiske niveleringssystem.

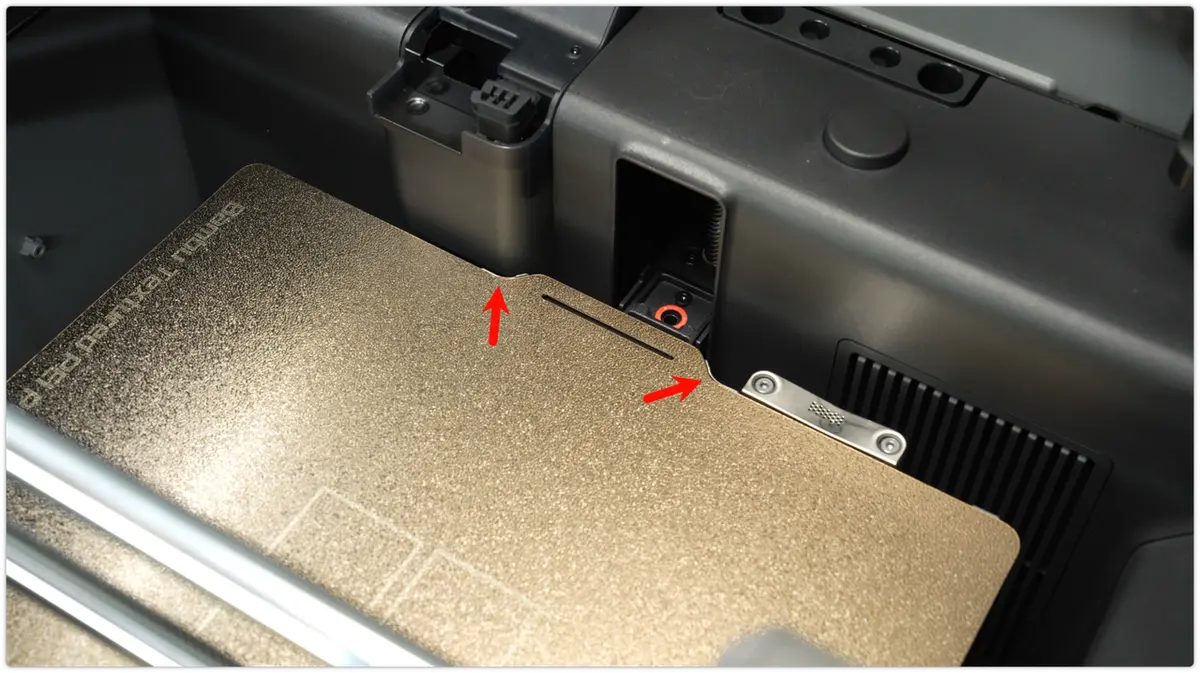

Sæt printpladen (f.eks. PEI-arket) tilbage på pladebasen, og sørg for, at den bagerste kant er ført helt ned i justeringssporet og er fastgjort.

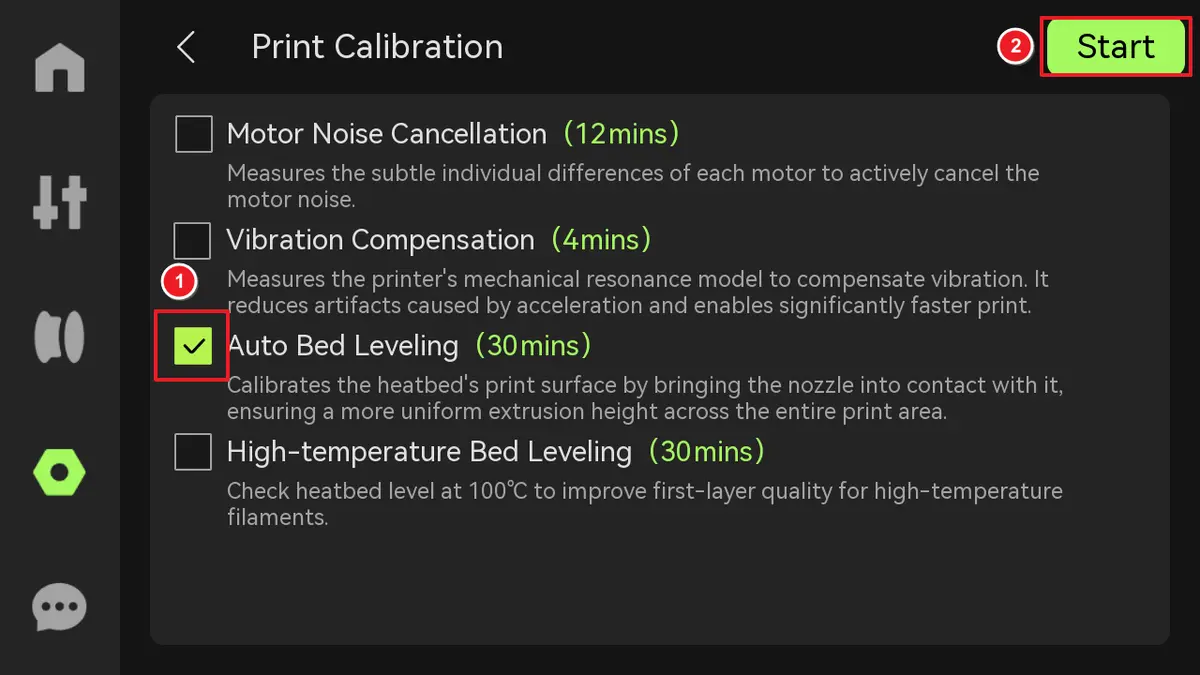

Tryk på "Indstillinger"-ikonet på printerens skærm for at åbne kalibreringsmenuen. Vælg "Auto Bed Leveling", og tryk på "Start". Printeren sonderer automatisk pladen i et gittermønster og registrerer præcise højdedata.

Når du har gennemført alle ovenstående trin, er printpladen på din Bambu Lab P2S/X2D manuelt niveleret og automatisk kalibreret. Du kan nu lave et testprint for at verificere resultatet.
