Udskiftning af adaptiv luftstroms-skifteenhed på P2S/X2D

Adaptiv luftstroms-skifteenhed

En komponent monteret på højre side af printerens kammer, som skifter luftcirkulationstilstand og hjælper med at køle komponenterne ned.

Hvornår bruges denne guide

• Svigt i skiftemekanismen
• Svigt i køleren
• Andre komponentfejl

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• Ny adaptiv luftstroms-skifteenhed

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, inden du udfører vedligeholdelsesarbejde. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omgivende område.

Hvis en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker og være meget opmærksom på ikke at klemme, beskadige eller belaste eksponerede ledninger, stik eller kredsløbskort. Dysens spids kan desuden være ekstremt varm, så rør aldrig ved den med bare hænder.

Har du spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, kan du oprette en ny supportsag på vores supportside for at få hjælp.

Monteringstip:

• Når du fjerner eller monterer den adaptive luftstroms-skiftesamling, skal printpladebasen justeres i højden.
• Når du løsner eller monterer skruerne, skal printpladen stilles i halvt niveau.

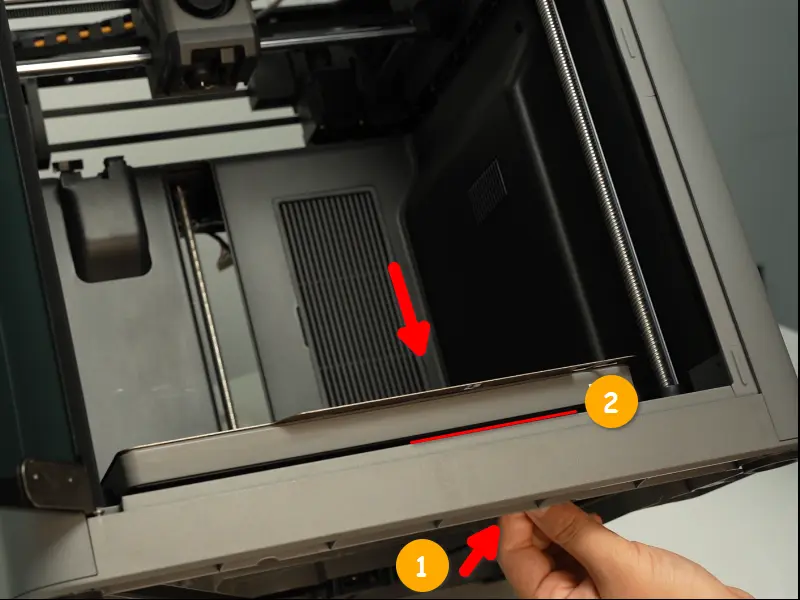

  Når du fjerner eller installerer den adaptive luftstroms-skiftesamling, sænkes printpladen til bunden af printeren.

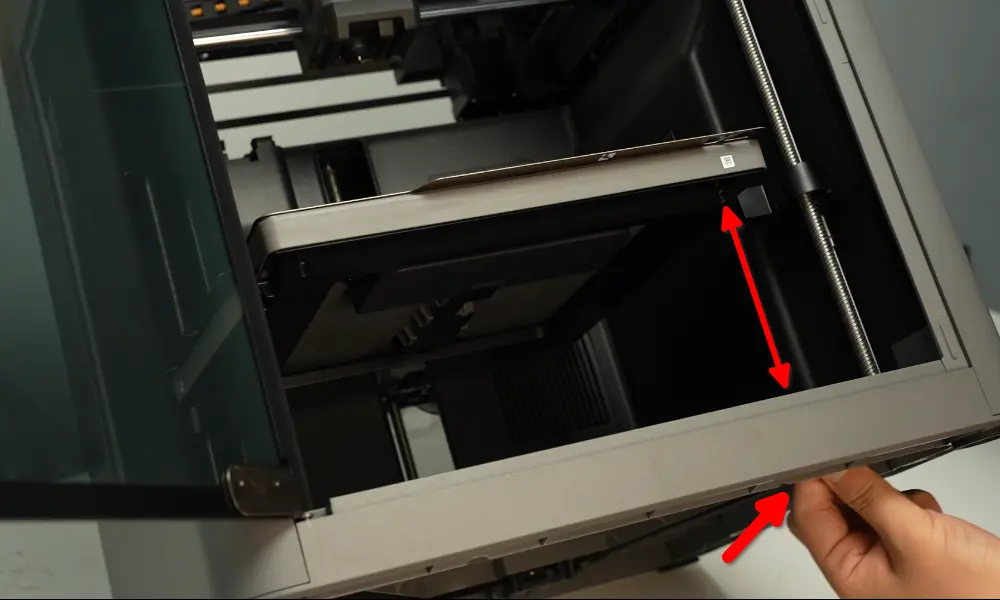

  Som vist på billedet nedenfor kan printpladen justeres ved at trække i Z-remmen.


Fjernelse af den adaptive luftstroms-skifteenhed

Trin 1: Fjern PTFE-rørholderne

Se vejledningen til Udskiftning af PTFE-rørholderen for at fjerne holderbeslag.

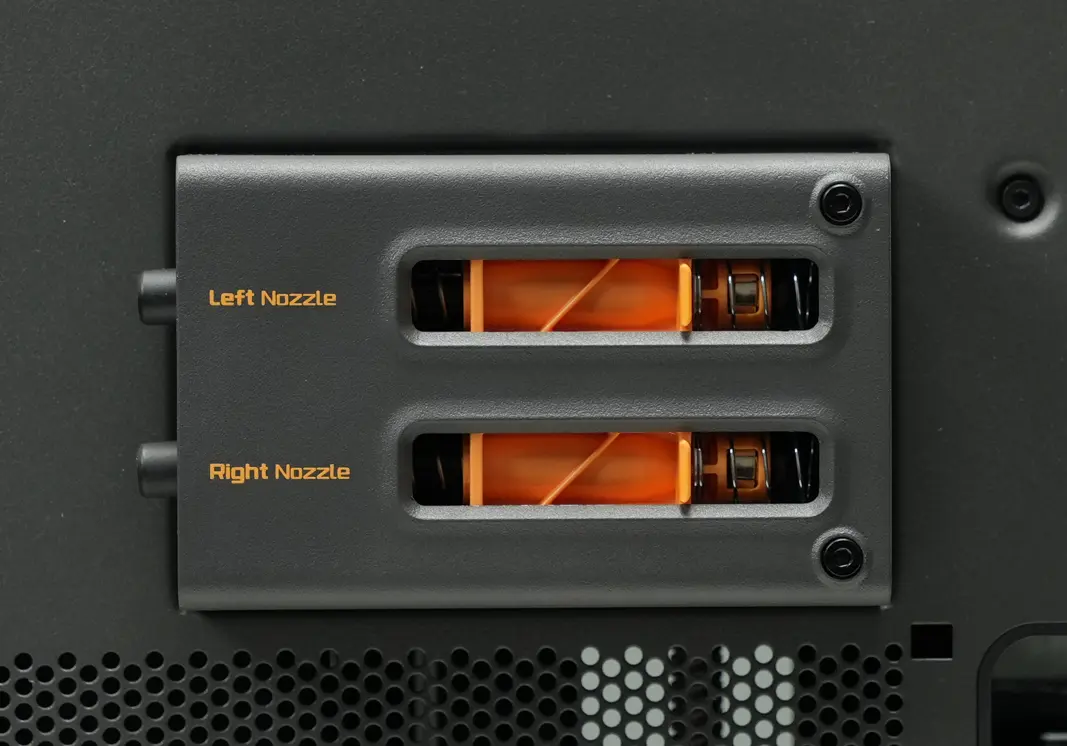

Trin 2: Fjern filamentbufferen

Se den tilsvarende wiki for din printermodel for at fjerne filamentbufferen:

• P2S
• X2D

P2S	X2D

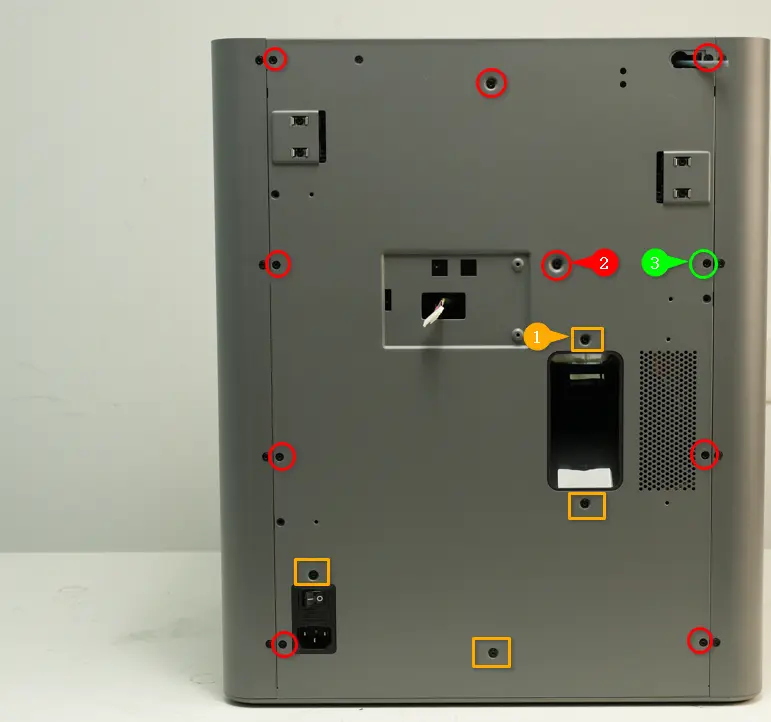

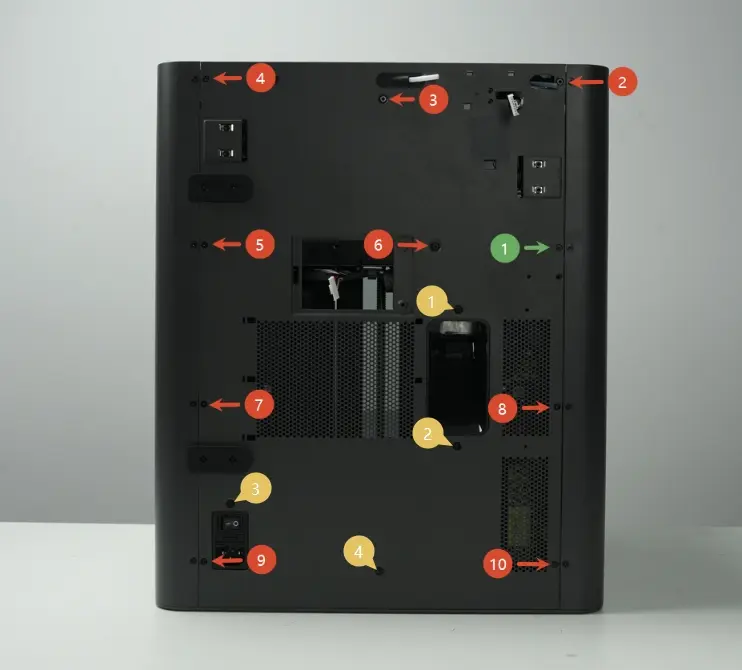

Trin 3: Fjern bagpanelet

Se den tilsvarende wiki for din printermodel for at fjerne bagpanelet:

• P2S
• X2D

P2S	X2D

Trin 4: Fjern den adaptive luftstroms-skifteenhed

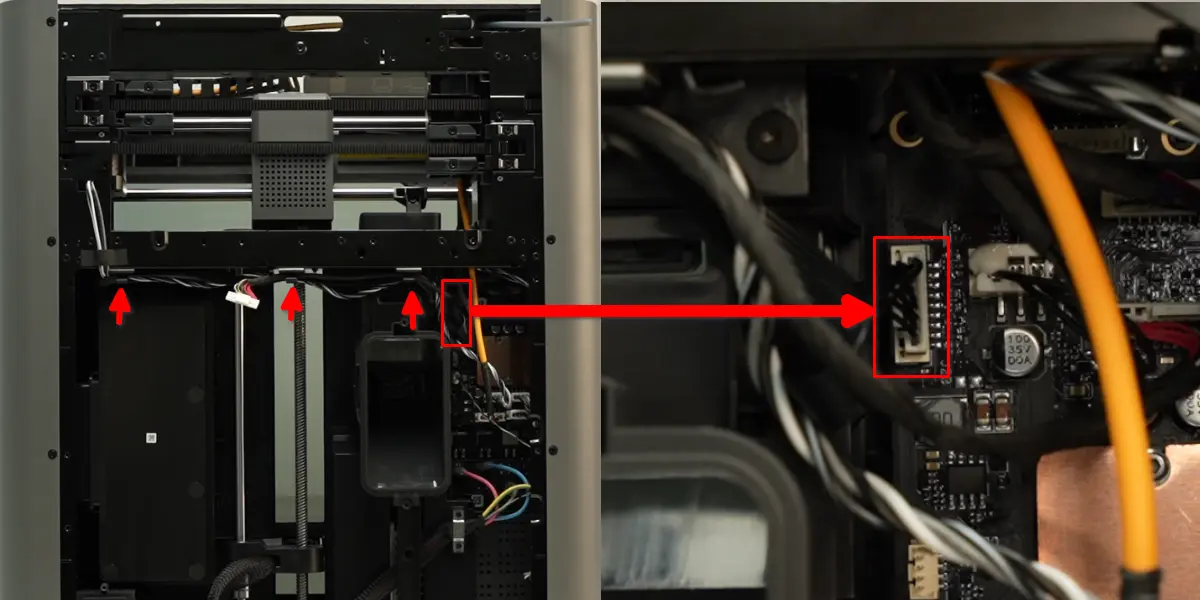

1. Tryk på stikkets klips for at koble kablet fra MC-kortet, og fjern derefter kablet fra de tre klips på bjælken én ad gangen.

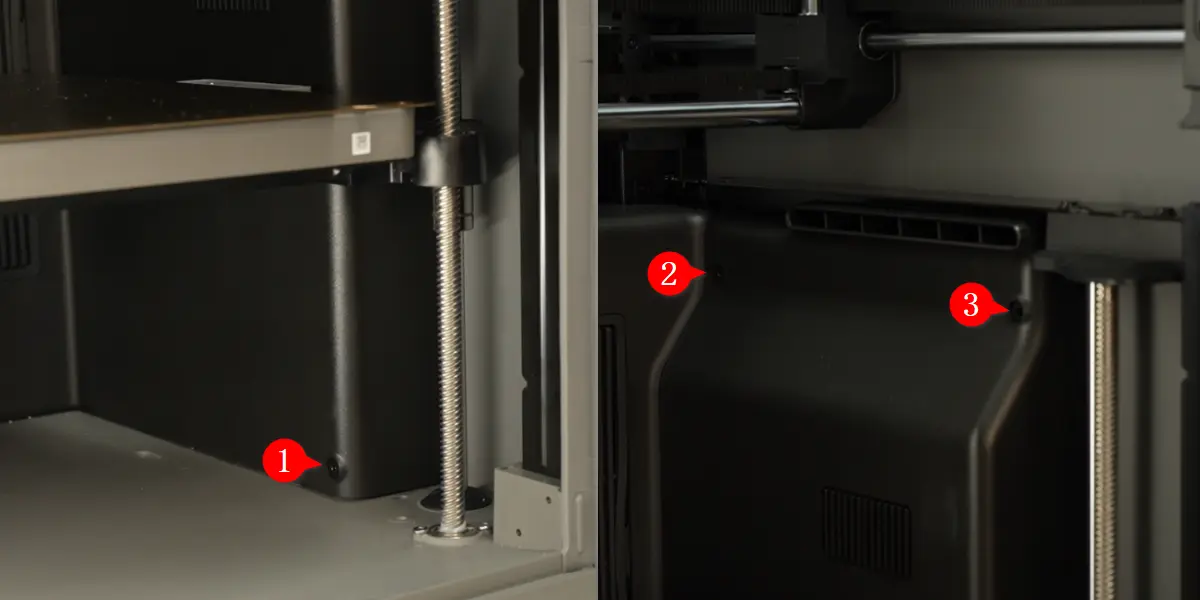

2. Juster printpladen til ca. halvt niveau ved hjælp af Z-remmen. Fjern derefter de tre skruer med en H2.0 unbrakonøgle.



3. Træk i Z-remmen for at sænke printpladen til bunden.

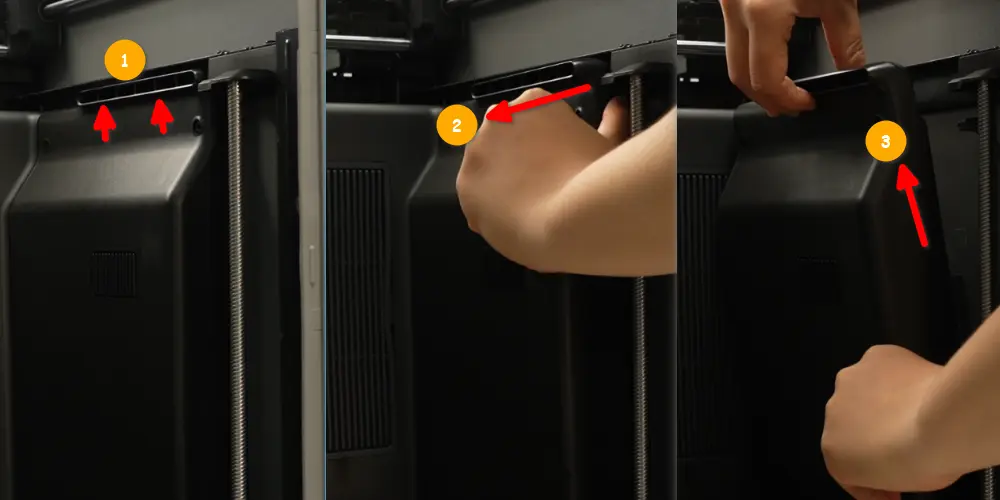

4. Løft forsigtigt luftstroms-skifteenheden opad for at løsne den, bryd derefter den adaptive luftstroms-skifteenhed fri, løft den diagonalt opad, og fjern den.

Montering af den adaptive luftstroms-skifteenhed

Trin 1: Monter den adaptive luftstroms-skifteenhed

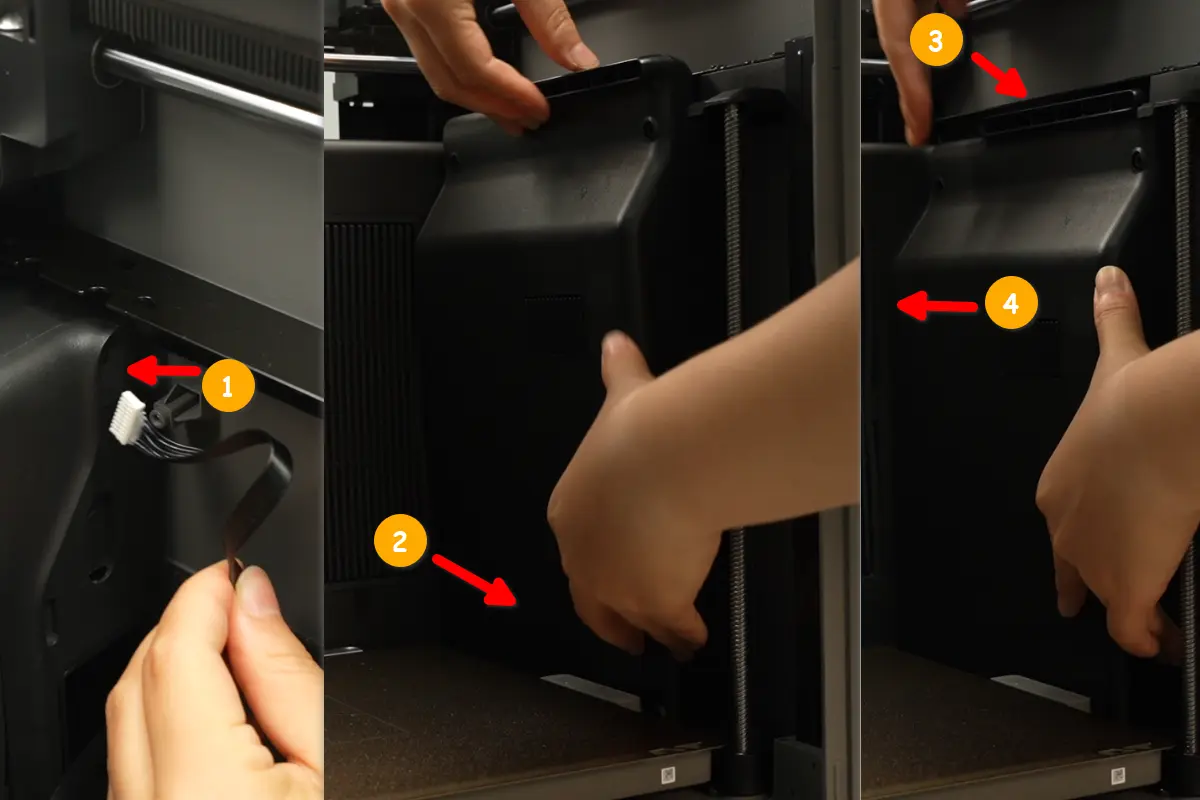

1. Før kablet gennem det lille hul mellem beklædningen og sidepanelet. Monter derefter den nedre del af den adaptive luftstroms-skifteenhed på basen, placer toppen mod bjælken, og skub den mod bagsiden af printeren, indtil samlingen er i fuld kontakt med beklædningen.



2. Vip printeren og træk i Z-remmen for at hæve printpladen til midterstilling.



3. Stram de tre skruer med en H2.0 unbrakonøgle.

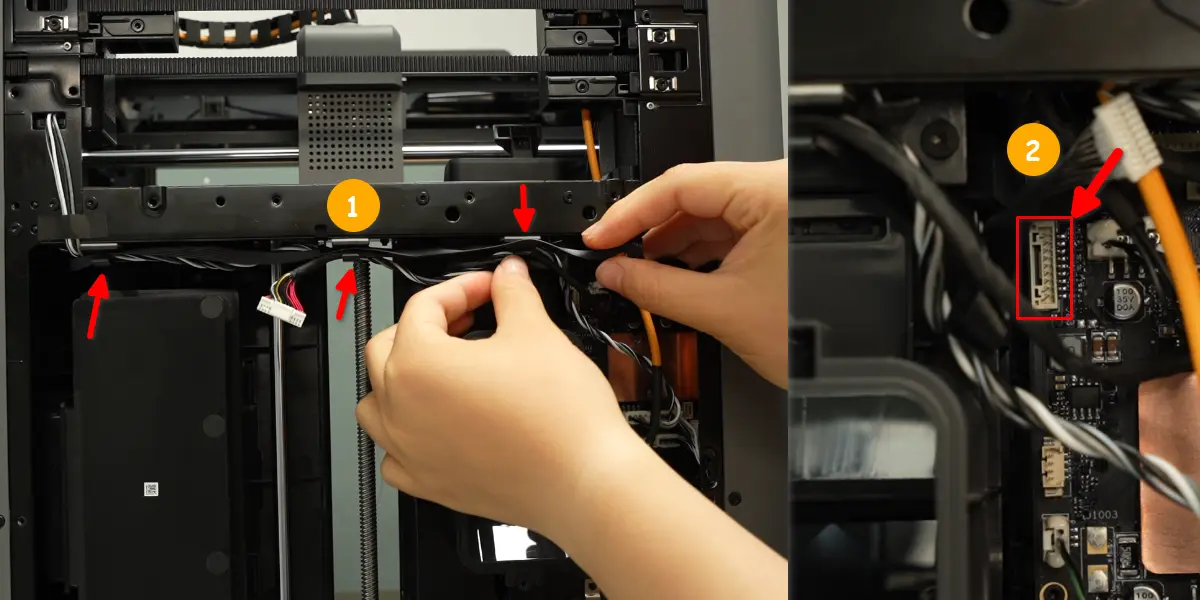

Fastgør kablerne i de tre kabelklips på bjælken fra venstre mod højre, og tilslut dem derefter til MC-kortets stik.

Trin 2: Monter bagpanelet

Se den tilsvarende wiki for din printermodel for at montere bagpanelet:

• P2S
• X2D

P2S	X2D

Trin 3: Monter filamentbufferen

Se den tilsvarende wiki for din printermodel for at montere filamentbufferen:

• P2S
• X2D

P2S	X2D

Trin 4: Monter PTFE-rørholderen

Se vejledningen til Udskiftning af PTFE-rørholderen for at montere den.

Verifikation af funktionalitet

• Tænd printeren.
• Betjen skærmen.
• Bekræft, at cirkulations-tilstanden kan skiftes normalt.
