Udskiftning af live view-kameraet på P2S

Live view-kameraet

Live view-kameraet er monteret inde i printeren og giver dig mulighed for at følge printprocessen i realtid i Bambu Studio og Bambu Handy. Det understøtter også en række intelligente detektionsfunktioner som spaghettidetektering, fremmedlegemedetektering, printpladedetektering og genkendelse af dysespidsstype.

Hvornår bruges denne guide

• Live view-kameraet er beskadiget
• Live view-kameraets kabel er beskadiget

Nødvendigt værktøj og materialer

• Nyt live view-kamera
• Pincet
• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømforsyningen, inden du udfører vedligeholdelse. Manglende overholdelse medfører risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, bruges isolerede handsker af sikkerhedshensyn, og der skal udvises særlig omhu for ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsløbskort. Dysespidsen kan desuden være ekstremt varm, så rør den aldrig med bare hænder.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne guide, bedes du oprette en ny sag på vores supportside for at få hjælp.

Udskiftning af live view-kameraet

Trin 1: Fjern AP-kortdækslet og frakobl kablet

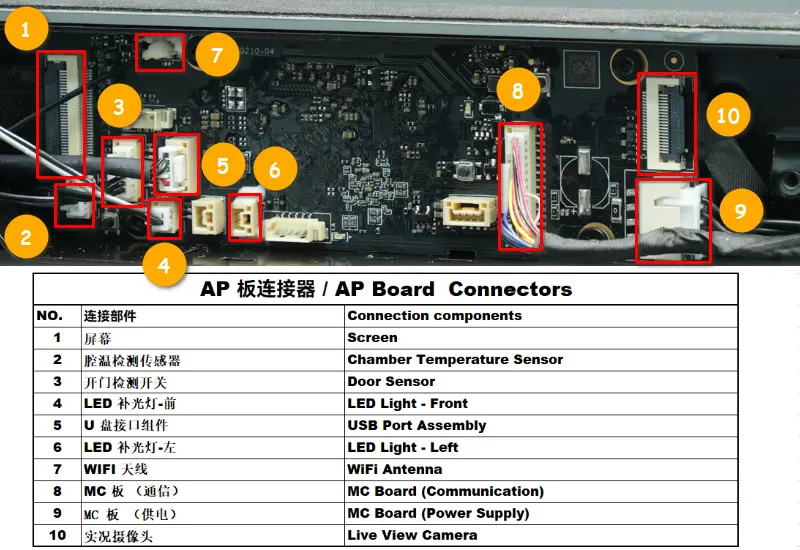

Fjern AP-kortdækslet og se vejledningen AP-kortdæksel/LED-lys - venstre udskiftningsguide til P2S. Åbn kabelbinderen (nr. 10) og frakobl kamerakablet fra AP-kortet.

Trin 2: Fjern det venstre sidepanel

For at undgå at rive live view-kameraets kabel i stykker under arbejdet skal du fjerne det venstre sidepanel inden du fortsætter:

Udskift det venstre sidepanel på P2S

Trin 3: Fjern live view-kameraet

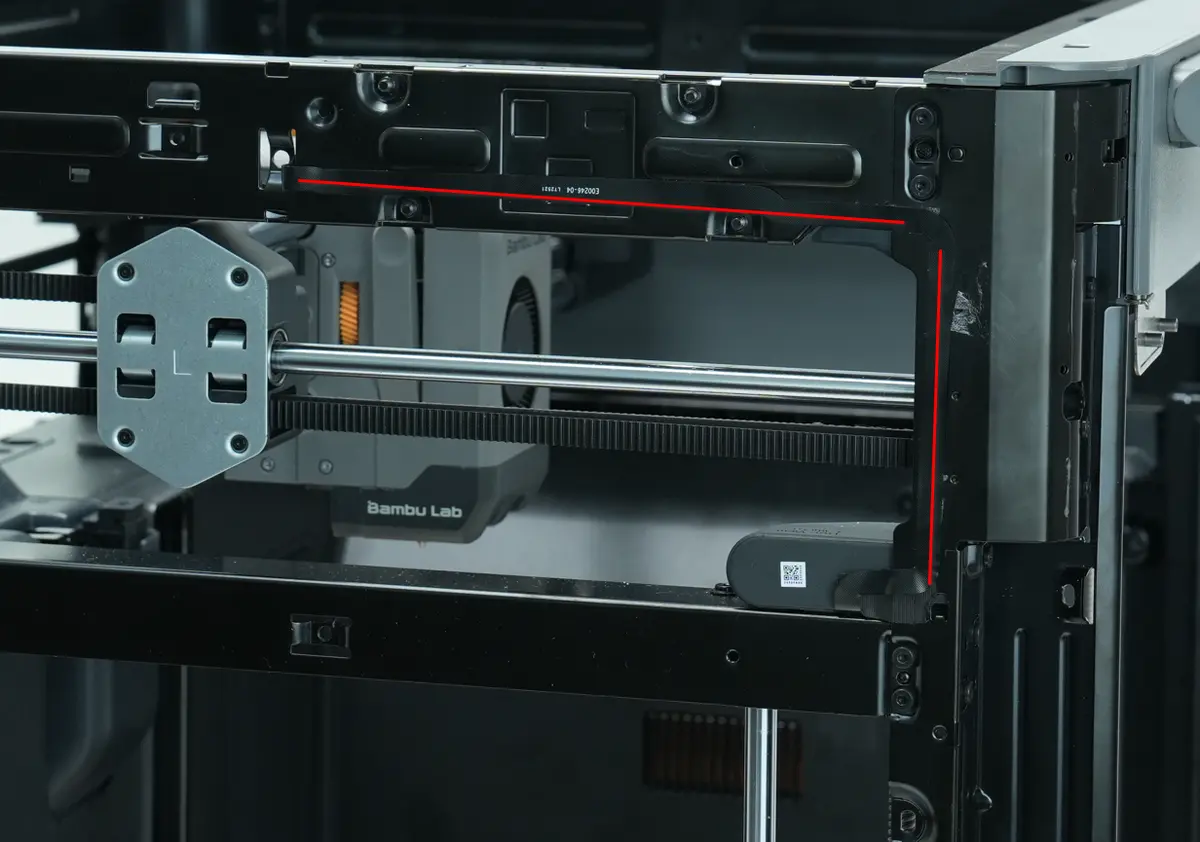

Fjern kamerakablet fra rammen.

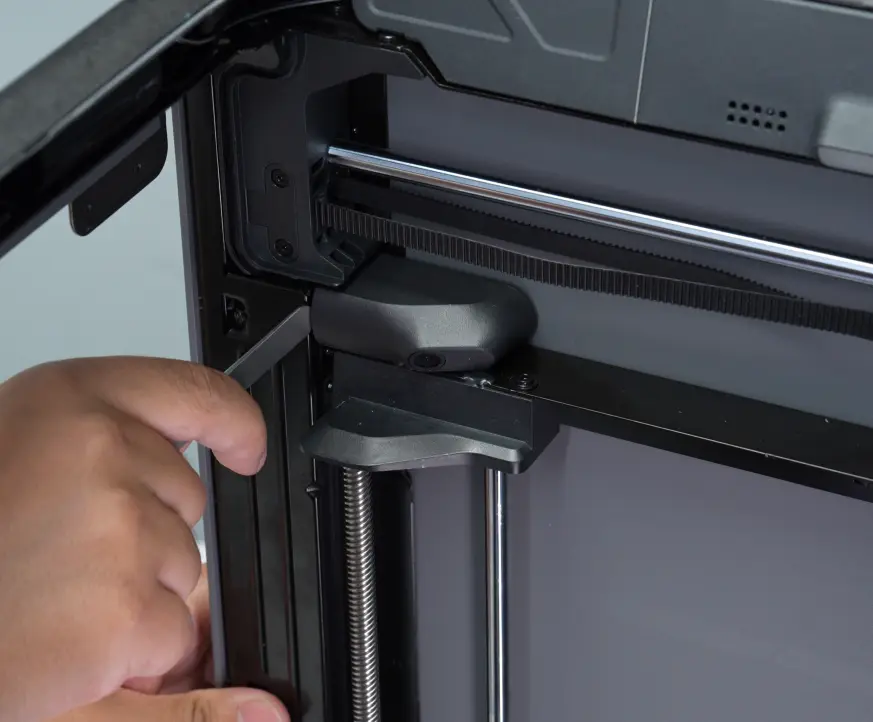

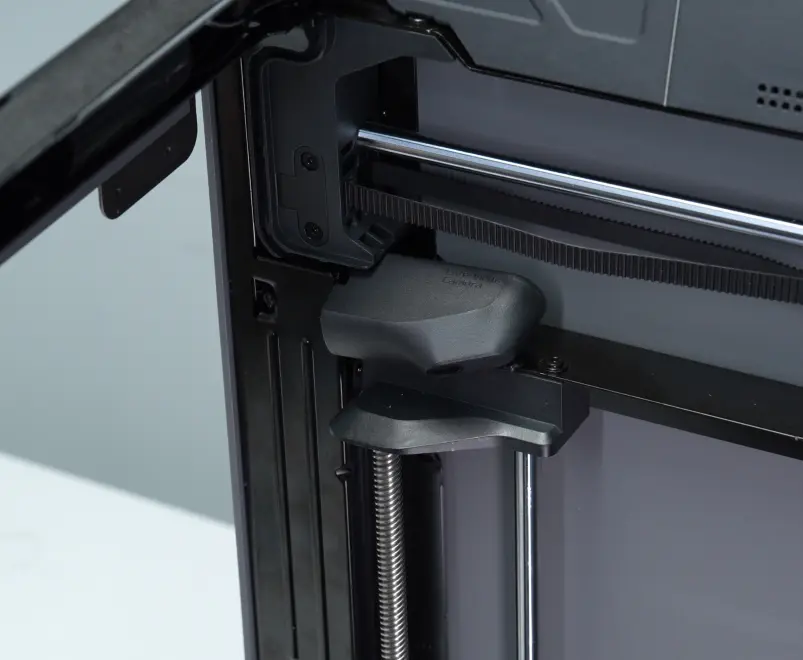

Brug en pincet til at sætte ind mellem live view-kameraet og søjlen og skub kameraet ud.

Montering af live view-kameraet

Trin 1: Monter live view-kameraet

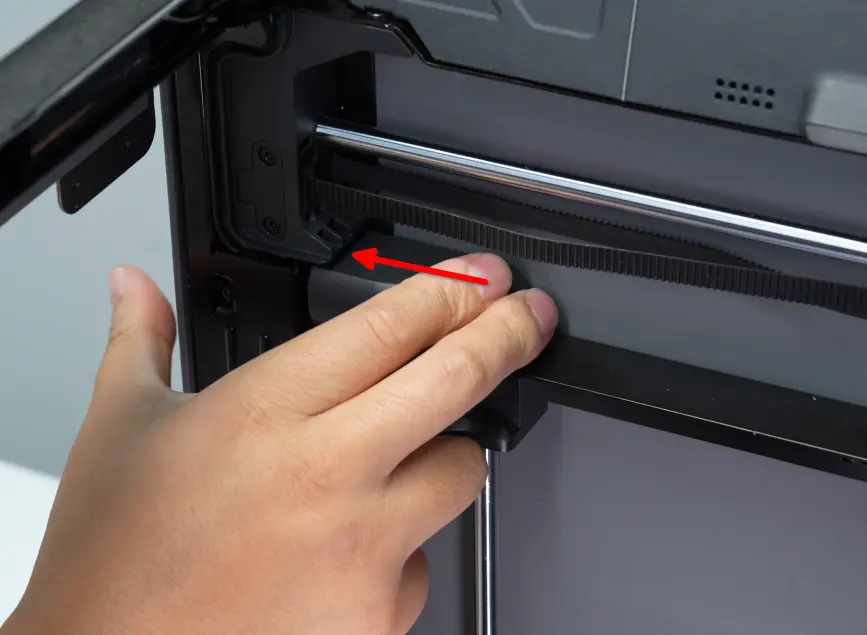

Justér live view-kameraet mod hullet i tværbjælken og indsæt det, og skub det derefter mod frontdøren. Kontrollér efter montering, at live view-kameraet sidder helt plant med tværbjælken.

Trin 2: Tilslut kablet

Før det længere kamerakabel igennem det lille hul i tværbjælken, indsæt det i kabelholderen på AP-kortet og fastgør det (nr. 10).

Fastgør derefter kablet til tværbjælken som vist på billedet nedenfor.

Trin 3: Monter det venstre sidepanel og AP-kortdækslet

Monter det venstre sidepanel og AP-paneldækslet i rækkefølge:
a. Udskift det venstre sidepanel på P2S
b. Udskift AP-paneldæksel/LED-fyldelys - venstre på P2S

Funktionskontrol

Tilslut strømkablet og tænd for strømmen. Klik på "Afspil video" i Bambu Studio/Bambu Handy for at kontrollere, om kameraet afspiller normalt.
