Fejlfinding af kredsløbsfejl i printeren - P1-serien

Hvornår skal den bruges?

Efter du har tilsluttet strømkablet og tændt for strømmen, lyser strømindikatoren, men printerens skærm får ikke strøm. Samtidig fungerer en eller flere af kredsløbskortenes indikatorlamper ikke korrekt.

Nogle af videoerne i denne guide indlæses muligvis ikke korrekt i en mobilbrowser. Det anbefales at bruge en desktop/PC-browser til at se dette indhold.

Normal tilstand: TH boardets indikatorlampe lyser konstant grønt

Normal tilstand: MC boardet blinker grønt én gang hvert 5. sekund

Normal tilstand: AP boardet har en grøn indikatorlampe, der blinker én gang i sekundet.

Start med at låse skærmen op efter denne metode for at finde denne indikator-LED.

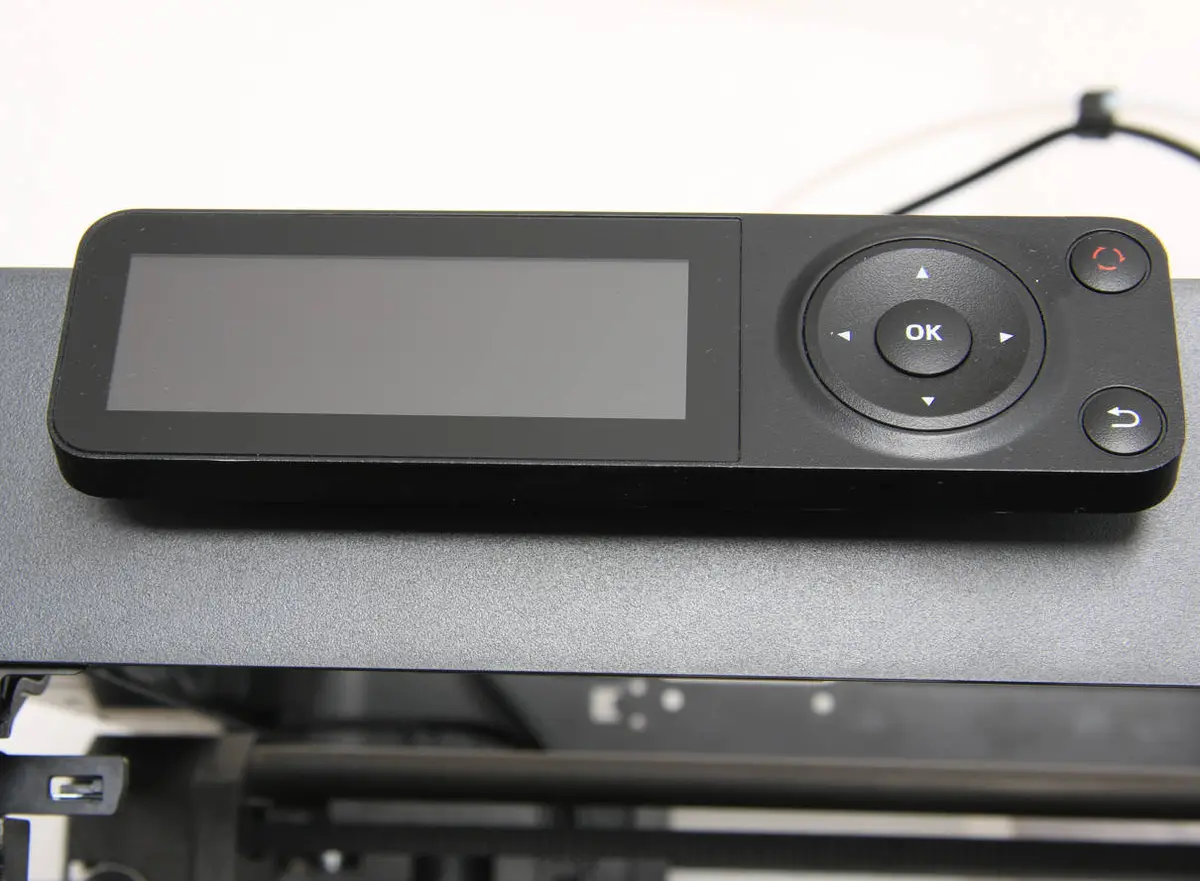

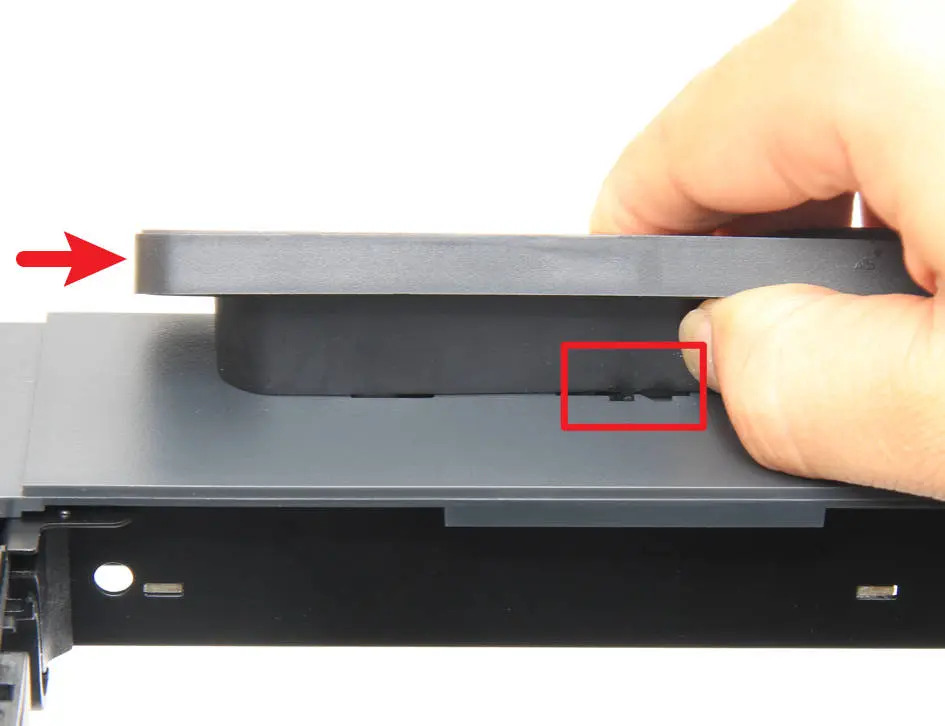

Tryk på spændet under skærmen for at låse den op, og skub derefter skærmen mod højre for at frigøre den.

Forskel mellem kredsløbsfejl i P1-printeren og sort/flimrende skærm

Hvis skærmen ikke lyser, AP-indikatoren er unormal, men MC- og TH-indikatorerne er normale, ligger fejlen kun i AP boardet, komponenter på AP boardet eller MC-AP-kablet og ikke i hele maskinens samlede elektriske kredsløb. I så fald kan du springe til linket nedenfor og tjekke skærmen og AP boardet. Du kan også følge trin 6 i dette dokument, frakoble stikkene til kammer-LED, kamera og skærm på AP boardet, og hvis AP-lampen stadig er unormal, skal du udskifte AP boardet og MC-AP-kablet.

Hvis skærmen ikke lyser (ingen baggrundsbelysning), men AP-, MC- og TH-indikatorerne alle er normale, ligger fejlen kun i skærmen eller i skærm-AP-forbindelseskablet.

Hvis skærmen har baggrundsbelysning, men intet billedindhold, og AP-, MC- og TH-indikatorerne alle er normale, kan fejlen ligge i SD-kortet, skærmen eller skærm-AP-forbindelseskablet, eller der kan være tale om et firmware-relateret problem.

• Guide til udskiftning af skærm

Nødvendigt værktøj og materialer

• H1.5 unbrakonøgle
• H2.0 unbrakonøgle
• Pincet

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver med printeren tændt, kan det resultere i kortslutning, der fører til elektroniske skader og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at afmontere dele. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Mulige årsager til strømsvigt

1. Defekt MicroSD-kort

Et defekt MicroSD-kort medfører fejl på AP boardet, slukket indikatorlampe og sort skærm.

2. Unormalt output fra 24V-strømforsyningen:

Indgangsspændingen til disse styrekort er 24V, som leveres af strømforsyningen. Hvis 24V-strømforsyningen har unormalt output, vil det give unormal indgangsspænding til styrekortet, hvilket gør, at indikatorlamperne ikke kan lyse.

Vejledning til montering af strømforsyning

3. 24V-strømforsyningen fungerer normalt, men på grund af et af kredsløbskortene, fx TH board, MC board, AP board, eller en komponent på kortet som en blæser, et varmelegeme eller en motor, der oplever en 24V-kortslutning, er der opstået en 24V-kortslutning i hele printerens kredsløb.

24V-forsyningen i maskinen er forbundet i serie. Hvis der er en kortslutning i et af hoved- eller forgreningskredsløbene, kan det potentielt forårsage en kortslutning i hele maskinens 24V-system.

Fejlfindingsguide

Princippet bag dette er, at hvis de øvrige kredsløbs indikatorlamper vender tilbage til normal efter, at et bestemt stik er frakoblet, så er det modulet, der er forbundet til det stik, der forårsager fejlen. I så fald kræves yderligere fejlfinding eller udskiftning af det pågældende modul.

Bemærk, at du skal slukke for printeren før hver tilslutning eller frakobling. Når du har til- eller frakoblet komponenterne, kan du tænde for printeren og observere kredsløbets status.

1. Fejlfind MicroSD-kortet

Forholdsregler: Sørg for at slukke for printerens strøm, før du gør følgende

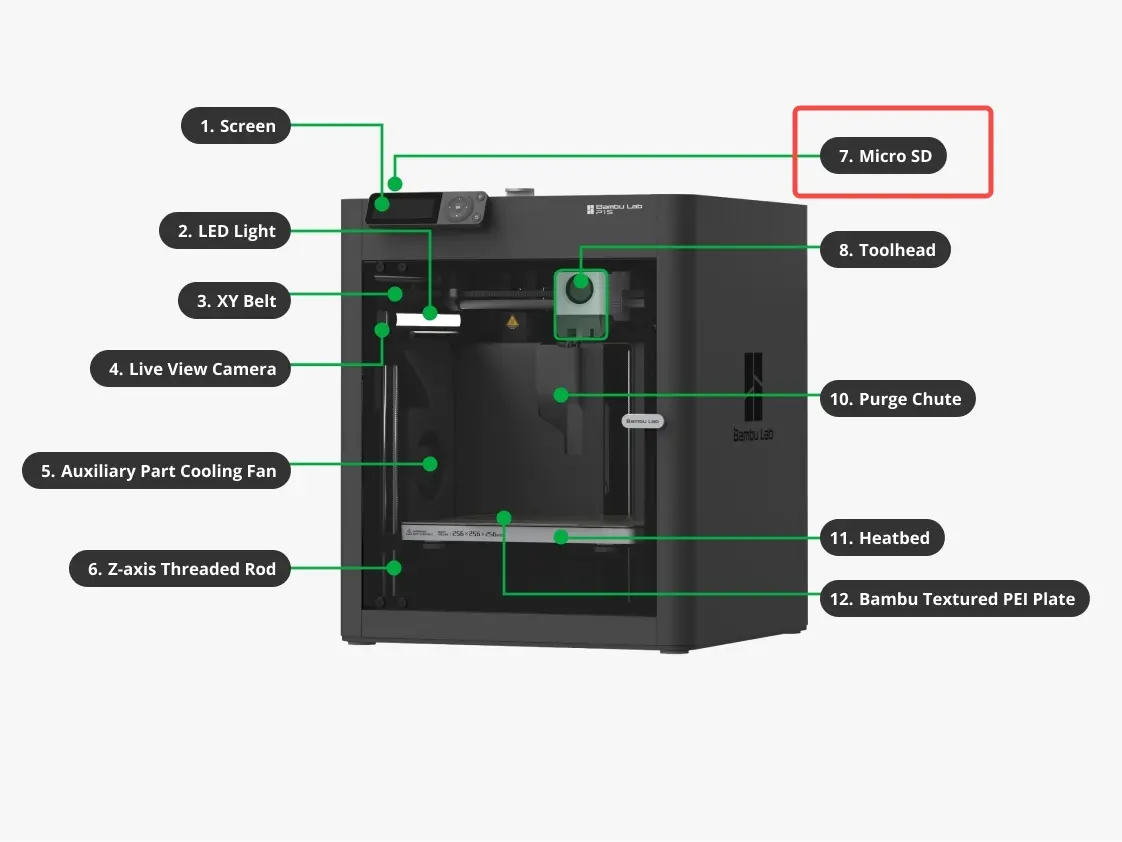

1. Sluk for printeren, og fjern forsigtigt MicroSD-kortet fra printeren.
2. Genstart printeren, og observer, om skærmen lyser korrekt. Hvis skærmen lyser normalt, når MicroSD-kortet er fjernet, så sæt MicroSD-kortet tilbage i printeren med strømmen slukket, og tænd igen for at bekræfte, at den tidligere sorte skærm ikke skyldtes et defekt MicroSD-kort.

2. Fejlfinding af unormalt output fra 24V-strømforsyningen

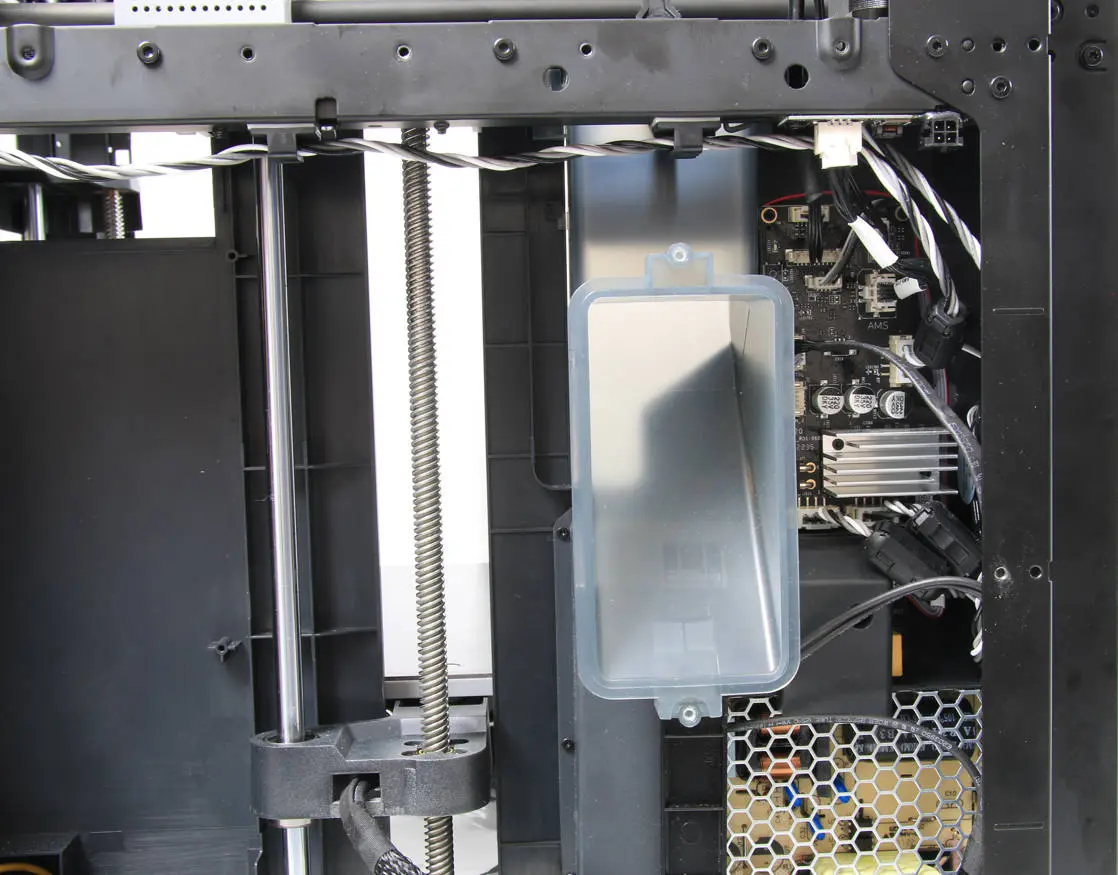

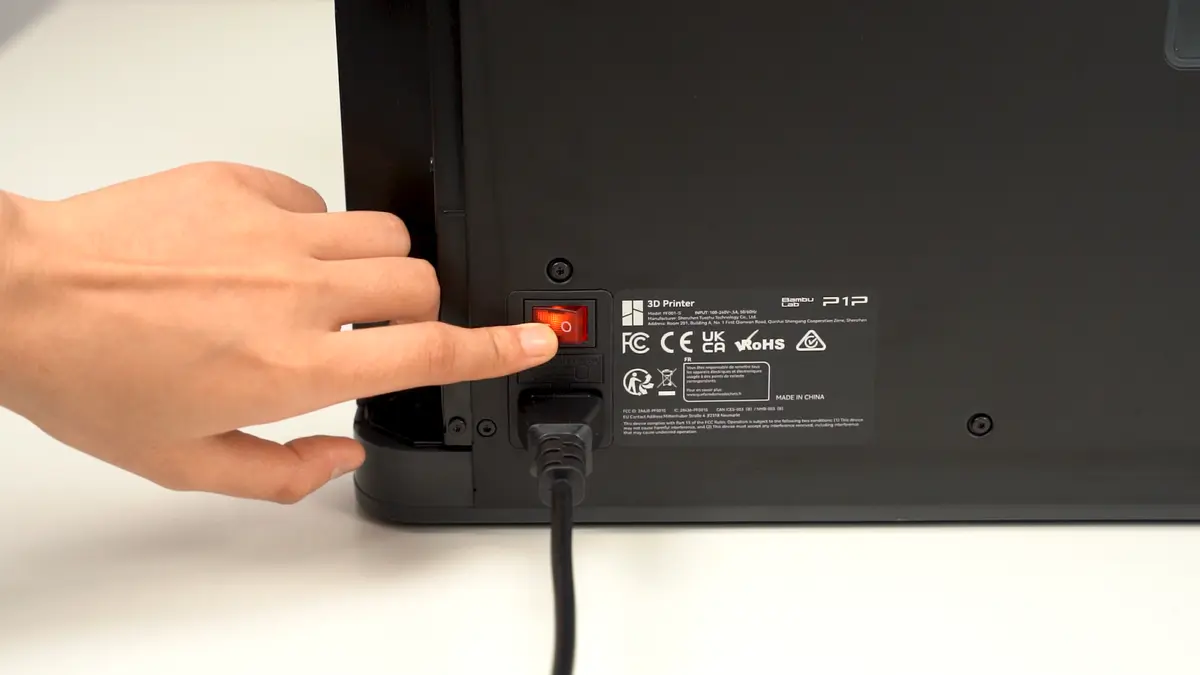

Trin 1 - Sluk på tænd/sluk-kontakten, og afbryd strømmen. Fjern bagpanelet.

Fjern metalbagpanelet ved at følge indholdet

• Vejledning til montering af P1P-bagpanel
• Vejledning til montering af P1S-metalbagpanel

Trin 2 - Fjern spildsliske (valgfrit).

Det anbefales kraftigt at følge denne guide og fjerne spildslisken for at skabe mere plads til arbejdet.

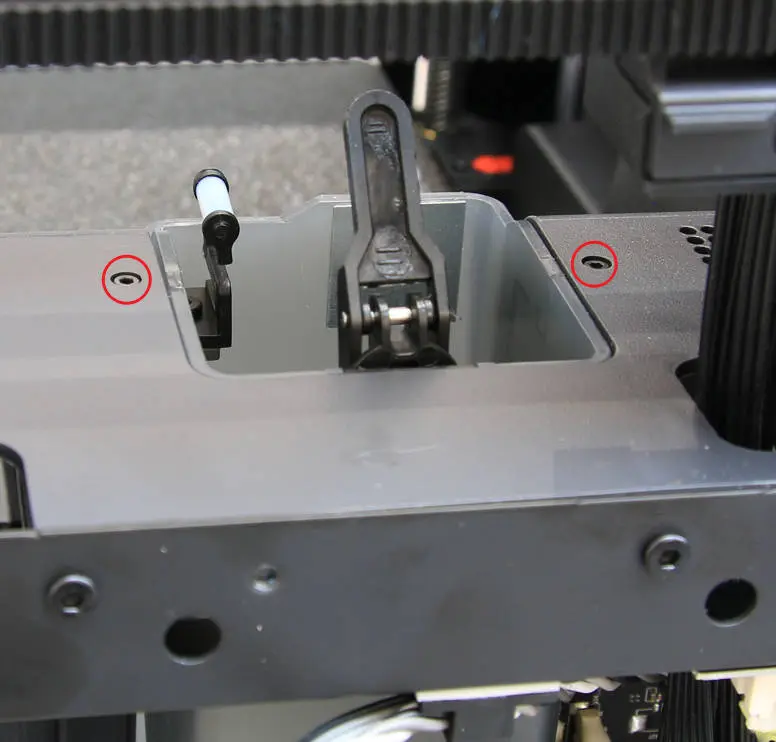

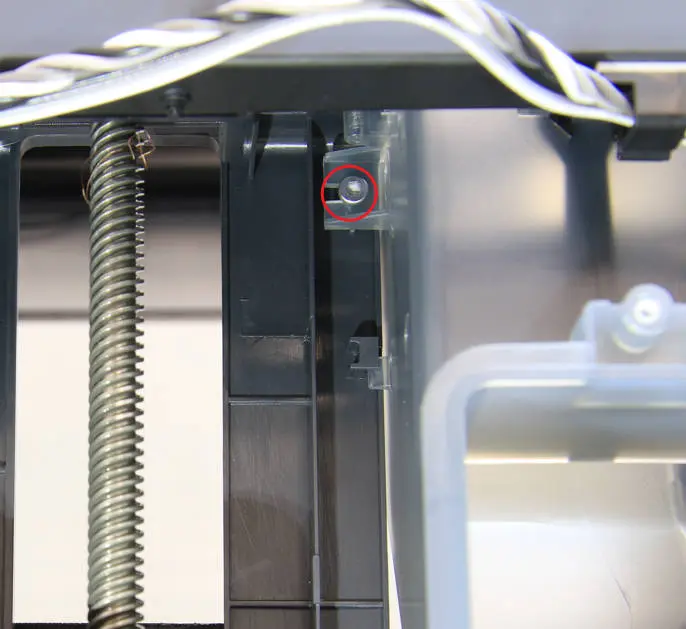

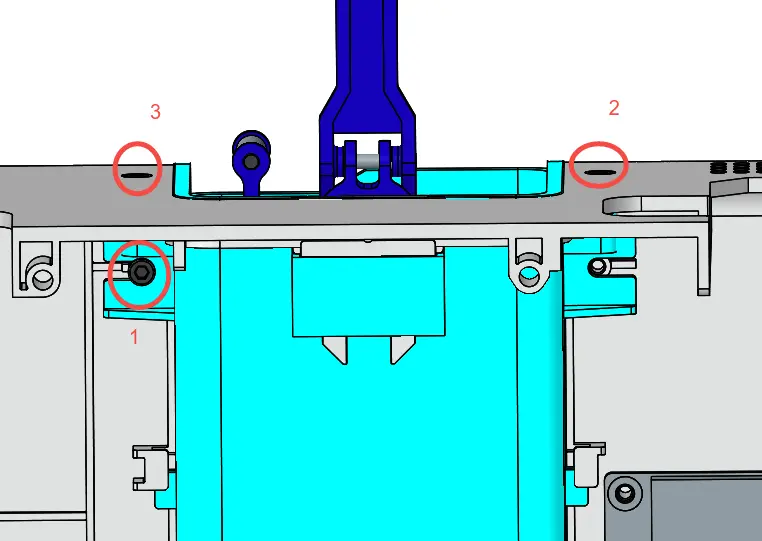

Løsn skruerne i hver side af spildslisken. Når det er gjort, tages spildslisken ud.

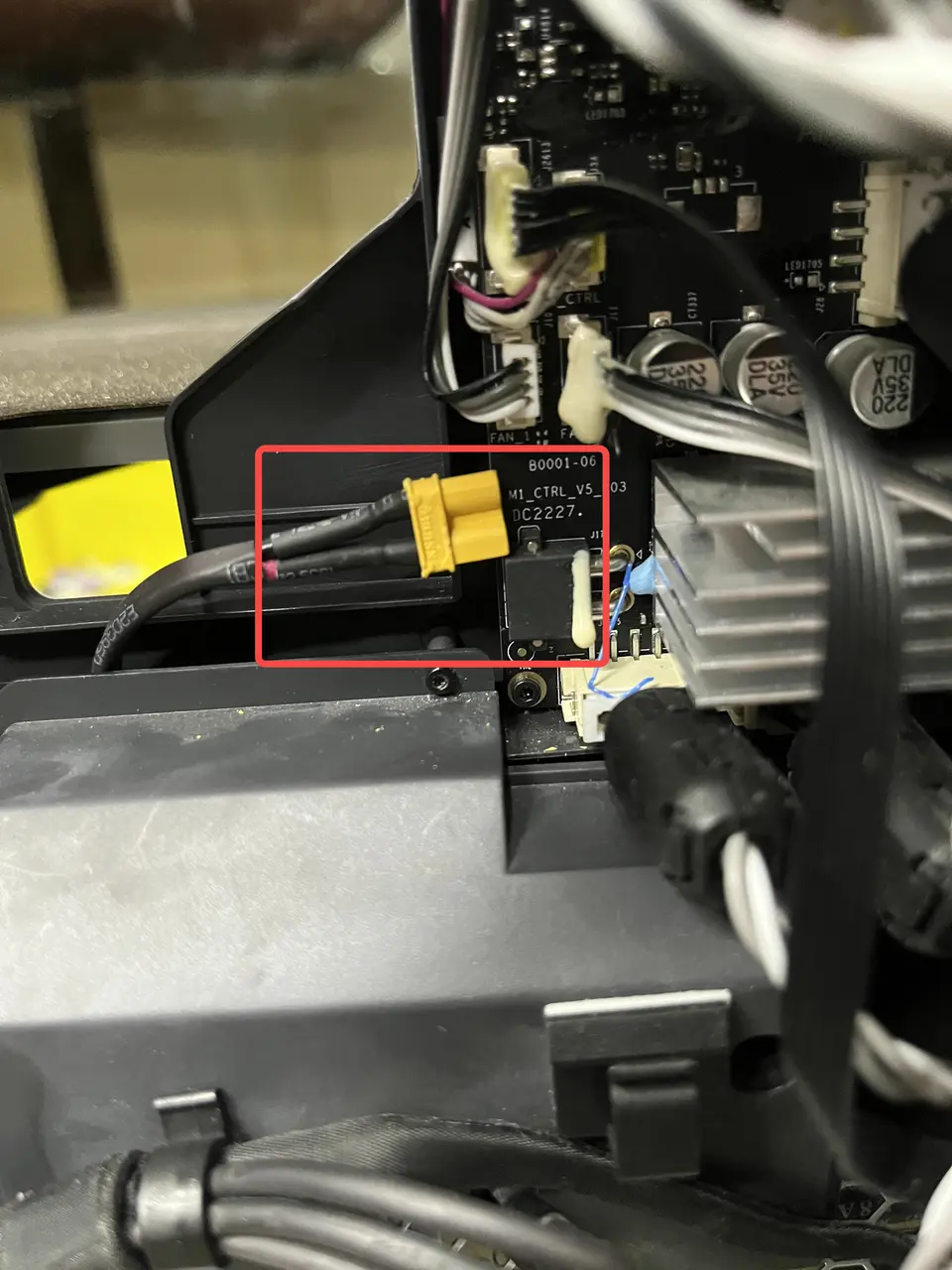

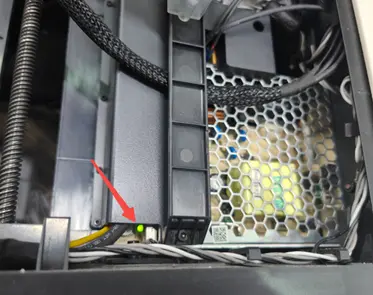

Trin 3: Tilslut strømmen, tænd på tænd/sluk-kontakten, og observer, om den grønne indikatorlampe på 24V-strømforsyningen lyser konstant (hvis den ikke lyser eller blinker konstant, er der en fejl).

• Guide til udskiftning af power board

Hvis den grønne indikatorlampe lyser konstant, betyder det, at strømforsyningen fungerer normalt, og du kan springe trin 4 over og begynde at tjekke fra trin 5 i anden del.

Trin 4 - Hvis den grønne indikatorlampe ikke lyser eller blinker, så sluk for printeren igen.

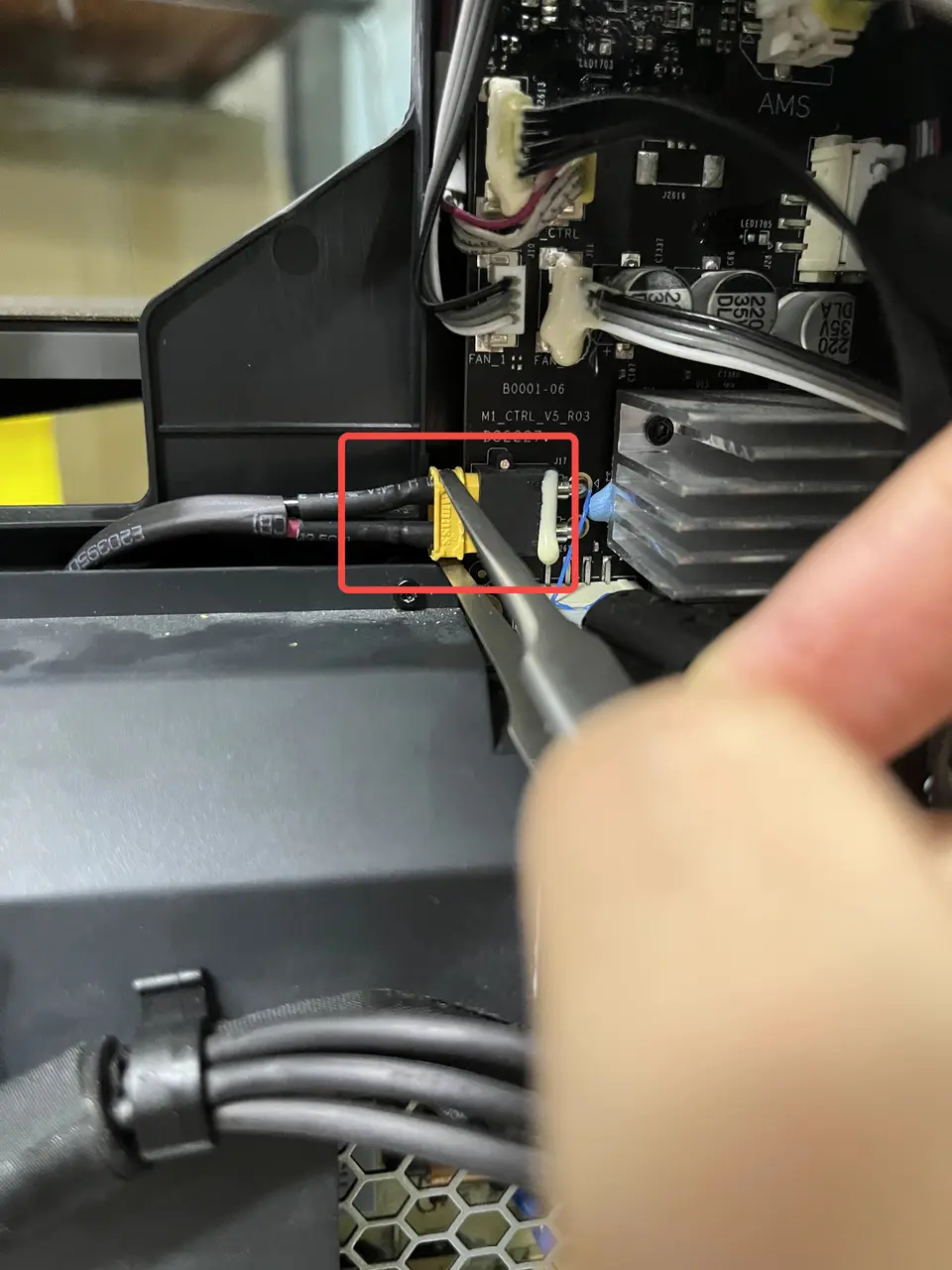

Brug derefter forsigtigt en pincet til at frakoble 24V-indgangsstikket på MC boardet. Genstart printeren, og tjek igen status for indikatorlampen på 24V-strømforsyningen.

Hvis den grønne indikatorlampe stadig ikke lyser eller blinker, selv efter at 24V-indgangsstikket er frakoblet fra MC boardet, tyder det på, at selve strømforsyningen er defekt og skal udskiftes. Det skyldes, at du ved at afbryde 24V-indgangen til hovedkortet har isoleret hovedkortet og de nedstrøms kredsløb fra strømforsyningen. Fejlen stammer derfor højst sandsynligt fra selve strømforsyningen.

Hvis indikatorlampen på strømforsyningen derimod lyser konstant, efter at du har frakoblet stikket og tændt på tænd/sluk-kontakten, betyder det, at strømforsyningen ikke er defekt. Fortsæt med de følgende trin for yderligere fejlfinding.

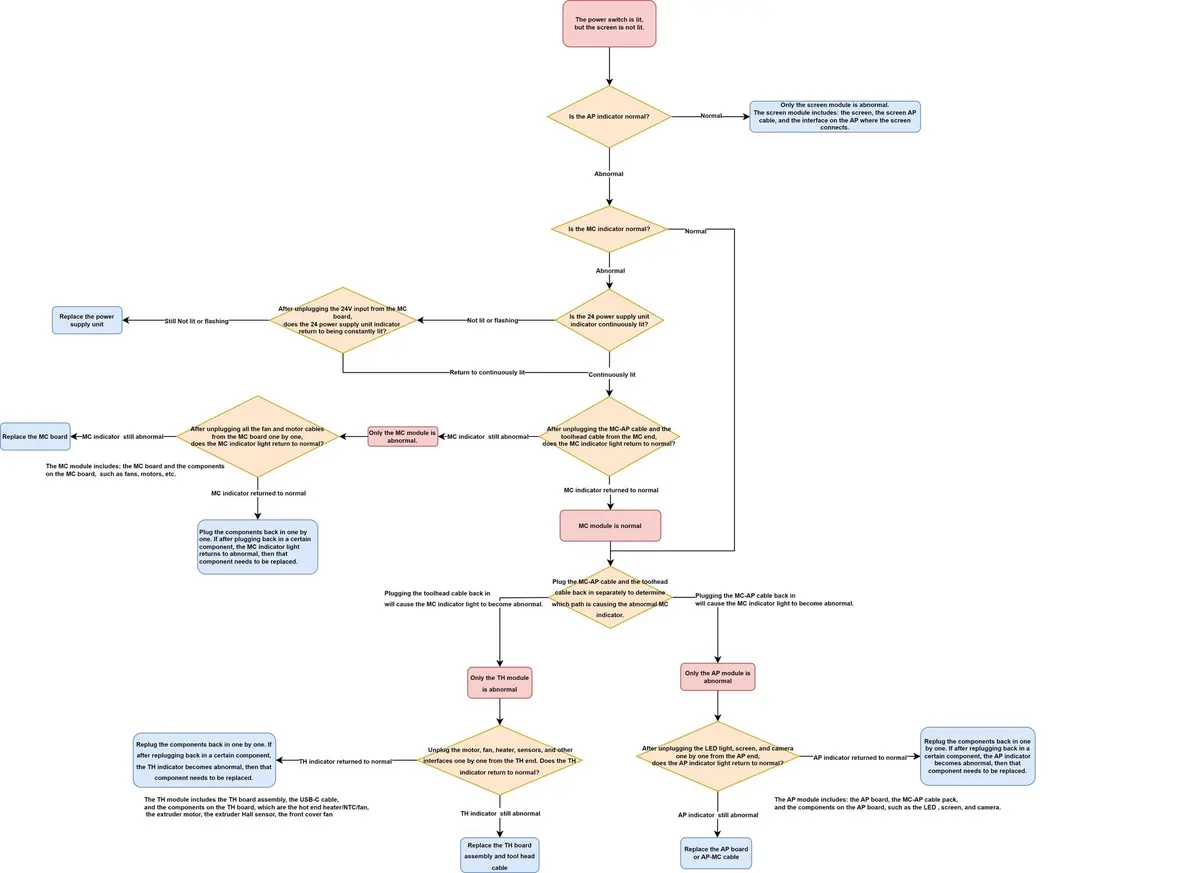

3. Fejlfind det unormale kredsløb på styrekortet, og find den problematiske komponent ved at til- og frakoble forskellige dele systematisk efter eliminationsmetoden.

Hvis strømmodulet er bekræftet at fungere normalt, må problemet ligge i et af kredsløbskortene (mest sandsynligt TH-, MC- eller AP boardet) eller en komponent på disse kort (mindre sandsynligt blæserne, varmelegemerne eller motorerne), der har en 24V-kortslutning, som får hele systemet til at kortslutte. Vi skal derfor fortsætte undersøgelsen.

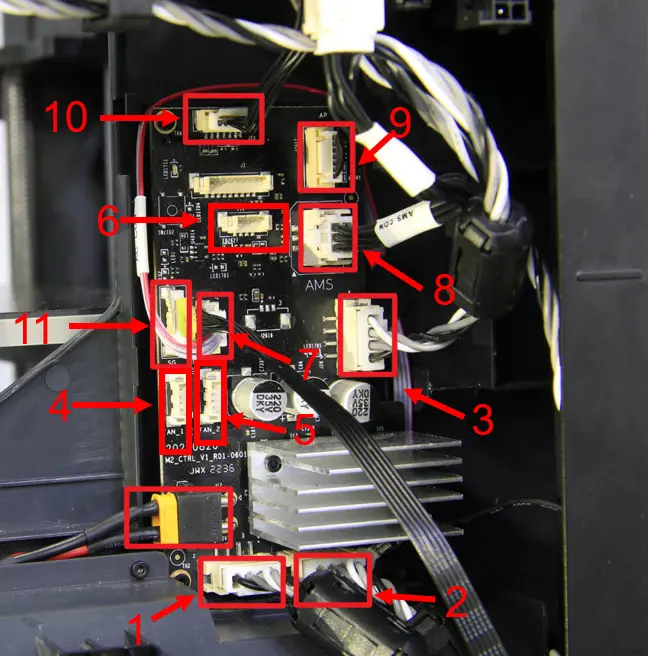

Trin 5: Sluk for printeren, og tilslut igen 24V-strømstikket på MC boardet, som blev nævnt i trin 4. Frakobl derefter ét ad gangen AP-MC-kablet (#9) og printhovedkablet (#10) på MC boardet som vist i diagrammet. Tænd derefter for printeren, og tjek status for MC-indikatorlamperne.

• Guide til udskiftning af MC board

At frakoble MC-AP-kablet og MC-TH-kablet kan isolere AP- og TH-modulernes indvirkning på MC boardet. Det kan hjælpe os med at afgøre, om selve MC-modulet fungerer korrekt.

Hvis indikatorlamperne på MC boardet stadig er unormale, efter at MC-AP-kablet og MC-TH-kablet er frakoblet på MC boardets side, betyder det, at MC-modulet skal udskiftes.

Tip: Antaget at vi har indsnævret problemet til MC-modulet, kan den egentlige årsag være selve MC boardet eller komponenter på MC boardet, fx 24V-motoren eller blæseren. Men statistisk set ligger problemet mere sandsynligt i selve MC boardet. For at forenkle fejlfindingstrinnene har jeg placeret metoden til at isolere problemer med MC boardet og dets komponenter (trin 8) til sidst i denne artikel i stedet for at uddybe den her.

Hvis indikatorlamperne på MC boardet vender tilbage til normal, efter at MC-AP-kablet er frakoblet på MC boardets side, og TH-indikatorlamperne også vender tilbage til normal, betyder det, at kun AP-modulet er unormalt, og problemet kan ligge i AP boardet, MC-AP-kablet eller en komponent på AP boardet, der forårsager en kortslutning. I så fald skal du fortsætte fejlfindingen efter trin 6.

Hvis indikatorlamperne på MC boardet vender tilbage til normal, efter at MC-TH-kablet er frakoblet på MC boardets side, og AP-indikatorlamperne også vender tilbage til normal, betyder det, at kun TH-modulet er unormalt, og problemet kan ligge i TH boardet, printhovedkablet eller en komponent på TH boardet, fx hotendets varmelegeme, køleblæser eller motor, der forårsager en kortslutning. I så fald skal du fortsætte fejlfindingen efter trin 7.

Trin 6: Hvis problemet efter trin 5 er indsnævret til AP-modulet, altså AP boardet, MC-AP-kablet eller en komponent på AP boardet, fx kammer-LED, skærm eller kamera, skal vi fortsætte med at til- og frakoble dele for at isolere den specifikke defekte komponent.

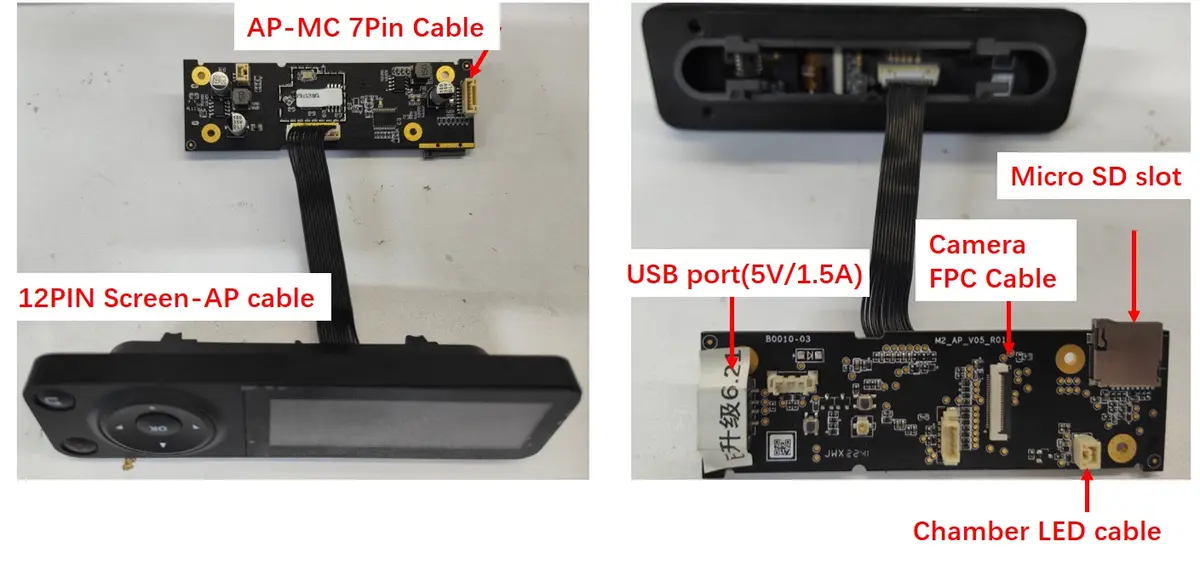

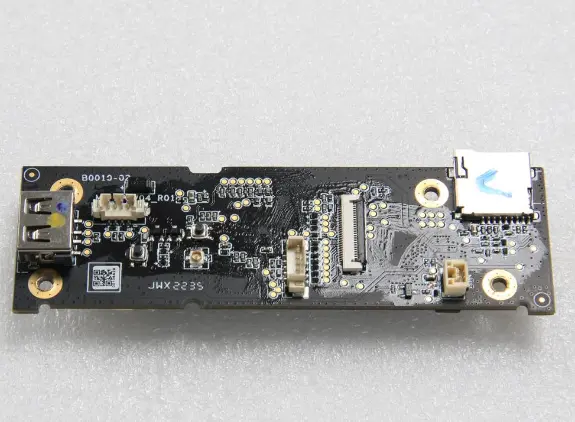

Sluk for printeren, tilslut igen MC-AP-kablet på MC boardets side, og frakobl derefter de øvrige stik på AP boardet ét ad gangen, herunder det 12-benede skærmkabel, kameraets FPC og kammer-LED-kablet. Bemærk, at hver til- og frakobling skal udføres med strømmen slukket. Når frakoblingerne er udført, tænd for printeren, og observer status for kredsløbets indikatorlamper.

Begge sider har stik

• Guide til udskiftning af AP board

Hvis AP-indikatorlamperne stadig er unormale, efter at det 12-benede skærmkabel, kameraets FPC og hjælpelyskablet er frakoblet på AP boardet, betyder det, at AP boardet eller selve MC-AP-kablet skal udskiftes.

Hvis indikatorlamperne på MC boardet, TH boardet og AP boardet vender tilbage til normal, efter at det 12-benede skærmkabel, kameraets FPC og kammer-LED-kablet er frakoblet på AP boardet, betyder det, at AP boardet og MC-AP-kablet fungerer korrekt. Det tyder på, at problemet kan ligge i, at disse komponenter på AP boardet forårsager en kortslutning.

I så fald skal du forsigtigt tilslutte disse stik (det 12-benede skærmkabel, kameraets FPC, hjælpelyskablet) på AP boardet ét ad gangen med strømmen slukket for at finde den specifikke komponent, der forårsager kortslutningen. Hvis AP-indikatoren bliver unormal, efter at du har tilsluttet et bestemt stik igen, skal den pågældende komponent udskiftes.

Trin 7: Hvis problemet efter trin 5 er indsnævret til TH-modulet, altså TH boardet, printhovedkablet eller en komponent på TH boardet, fx varmelegemet, køleblæseren eller motoren, skal vi fortsætte med at til- og frakoble dele for at isolere den specifikke defekte komponent.

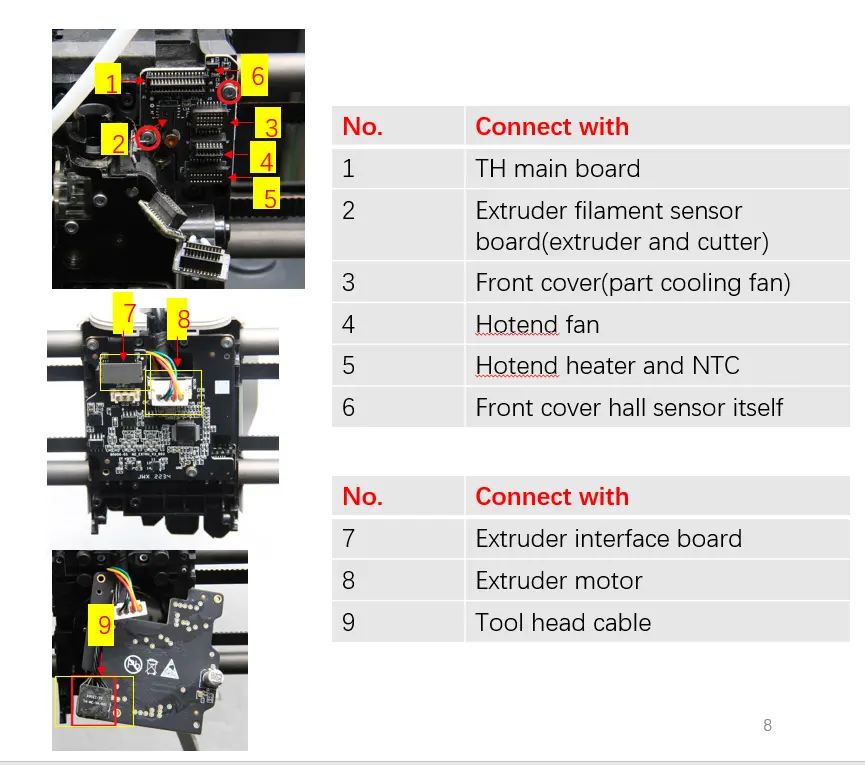

Sluk for printeren, tilslut igen MC-TH-kablet på MC boardets side, og frakobl derefter de øvrige stik på TH boardet ét ad gangen, herunder extruderens Hall-sensorboard, frontkabinettet, hotendets blæser, hotendets termistor og varmelegeme samt extrudermotoren. Bemærk, at hver til- og frakobling skal udføres med strømmen slukket.

Når frakoblingerne er udført, tænd for printeren, og observer status for kredsløbets indikatorlamper.

• Guide til udskiftning af PCB'er og boards på printhovedet

Hvis indikatorlamperne på MC boardet, AP boardet og TH boardet stadig er unormale, efter at stik #7 og #8 er frakoblet (mens MC-TH-kablet, også kaldet printhovedkablet, beholdes), skal TH board-enheden og printhovedkablet udskiftes.

Hvis indikatorlamperne på MC boardet, AP boardet og TH boardet vender tilbage til normal, efter at stik #7 og #8 er frakoblet (mens MC-TH-kablet beholdes), betyder det, at en komponent på TH boardet kan have forårsaget en kortslutning.

I så fald skal du forsigtigt tilslutte disse stik (#2, #3, #4, #5, #7, #8) på TH boardet ét ad gangen med strømmen slukket for at finde den specifikke komponent, der forårsager kortslutningen. Hvis TH-indikatoren bliver unormal, efter at du har tilsluttet et bestemt stik igen, skal den pågældende komponent udskiftes.

Trin 8: Som nævnt tidligere er det, hvis problemet er indsnævret til MC-modulet, mest sandsynligt, at en udskiftning af MC boardet løser problemet. Men hvis du vil være 100% sikker, kan du fortsætte med at tjekke 24V-komponenterne på MC boardet ét ad gangen, fx motoren, blæserne og stikkene til AMS interfaceboardet.

Hvis indikatorlamperne på MC boardet stadig ikke lyser, efter at alle komponenter på MC boardet er frakoblet (herunder #1, #2, #3, #4, #5, #6, #7, #8, #9, #10, #11), kan vi være ret sikre på, at selve MC boardet er defekt.

Guide til udskiftning af MC board

Hvis indikatorlamperne på MC boardet derimod vender tilbage til normal, efter at alle komponenter på MC boardet er frakoblet (herunder #1, #2, #3, #4, #5, #6, #7, #8, #9, #10, #11), betyder det, at en komponent på MC boardet kan have forårsaget en kortslutning.

I så fald skal du forsigtigt tilslutte disse stik (herunder #1, #2, #3, #4, #5, #6, #7, #8, #9, #10, #11) på MC boardet ét ad gangen med strømmen slukket for at finde den specifikke komponent, der forårsager kortslutningen. Hvis MC-indikatoren bliver unormal, efter at du har tilsluttet et bestemt stik igen, skal den pågældende komponent udskiftes.

I dette trin skal du være særligt opmærksom på motorerne, blæserne (hjælpeblæser, blæser til kammertemperaturregulering og blæser til MC board) og AMS interfaceboardet på MC boardet. Disse enheder forsynes med 24V og er mere tilbøjelige til at forårsage en kortslutning i kredsløbet.
