Unormalt LED-lys på P1

Symptom

LED-lyset lyser svagt eller tænder ikke.

Årsager & løsninger

1. LED-lyset er brændt ud, eller kablet er beskadiget, og LED-lampen skal udskiftes;

2. AP-hovedboardet er brændt ud og skal udskiftes;

3. MC-AP-forbindelsen er afbrudt. Afhængigt af hvor problemet ligger, kan MC-AP-forbindelseskablet eller relaterede boards skulle udskiftes.

Sikkerhedsadvarsel og maskinens tilstand før start

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder toolhead-ledninger, da arbejde med tændt printer kan forårsage kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsfarer.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du være nødt til at adskille nogle dele, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Har du betænkeligheder eller spørgsmål til denne guide, så opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Nødvendigt værktøj

• H2.0 unbrakonøgle
• Multimeter
• Pincet

Fremgangsmåde

1. Tjek AP-boardet

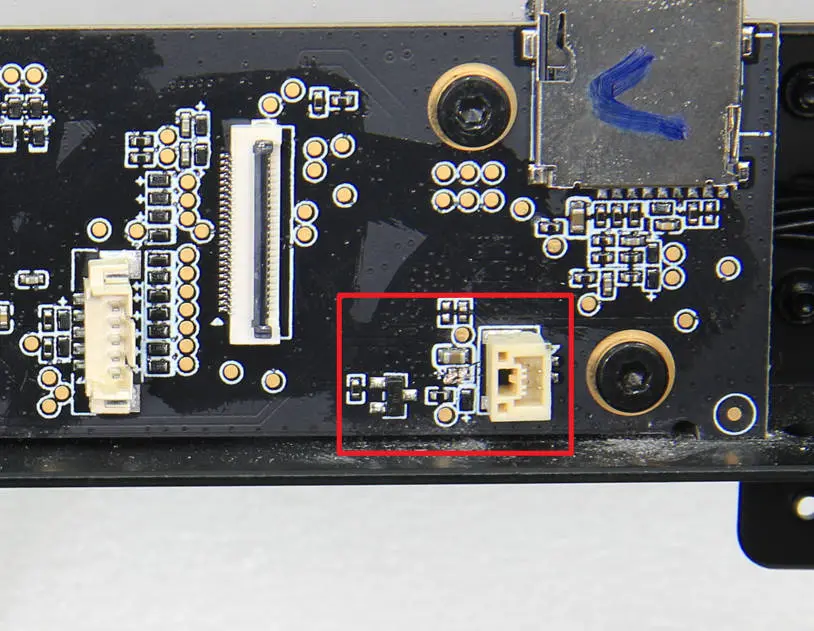

Hvis fejlen opstår, efter at du har ændret eller udskiftet lampen, kan styrekredsløbet til lampen på AP-boardet være beskadiget. Figurerne nedenfor viser en detaljeret visning af stikket til LED-lampen på AP-boardet.

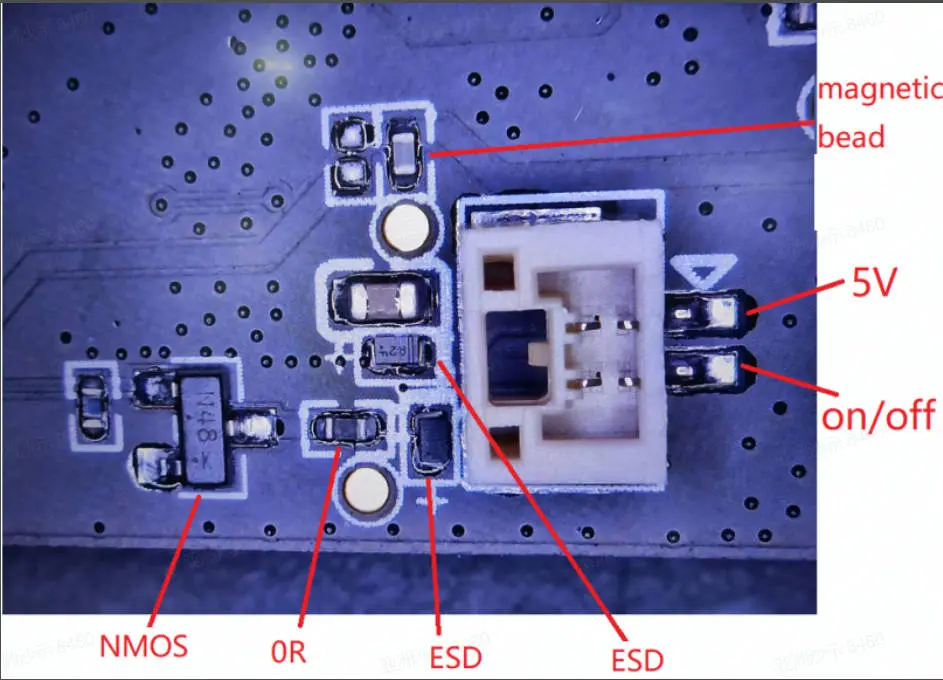

(1) Hvis der er monteret en lampe med en driftsspænding på 5V og en driftsstrøm over 0,3A, kan 0R-modstanden og/eller ferritperlen være beskadiget. Den typiske fejlårsag er en afbrydelse eller en stigning i modstand, som afbryder strømvejen, så lampen ikke kan tændes eller slukkes.

(2) Hvis der tilføres en spænding over 5V til stikket, kan ESD'en være overophedet og beskadiget. Problemet er sandsynligvis en kortslutning, og der vil være et brændt mærke på ESD-overfladen.

2. Tjek MC-AP-forbindelsen

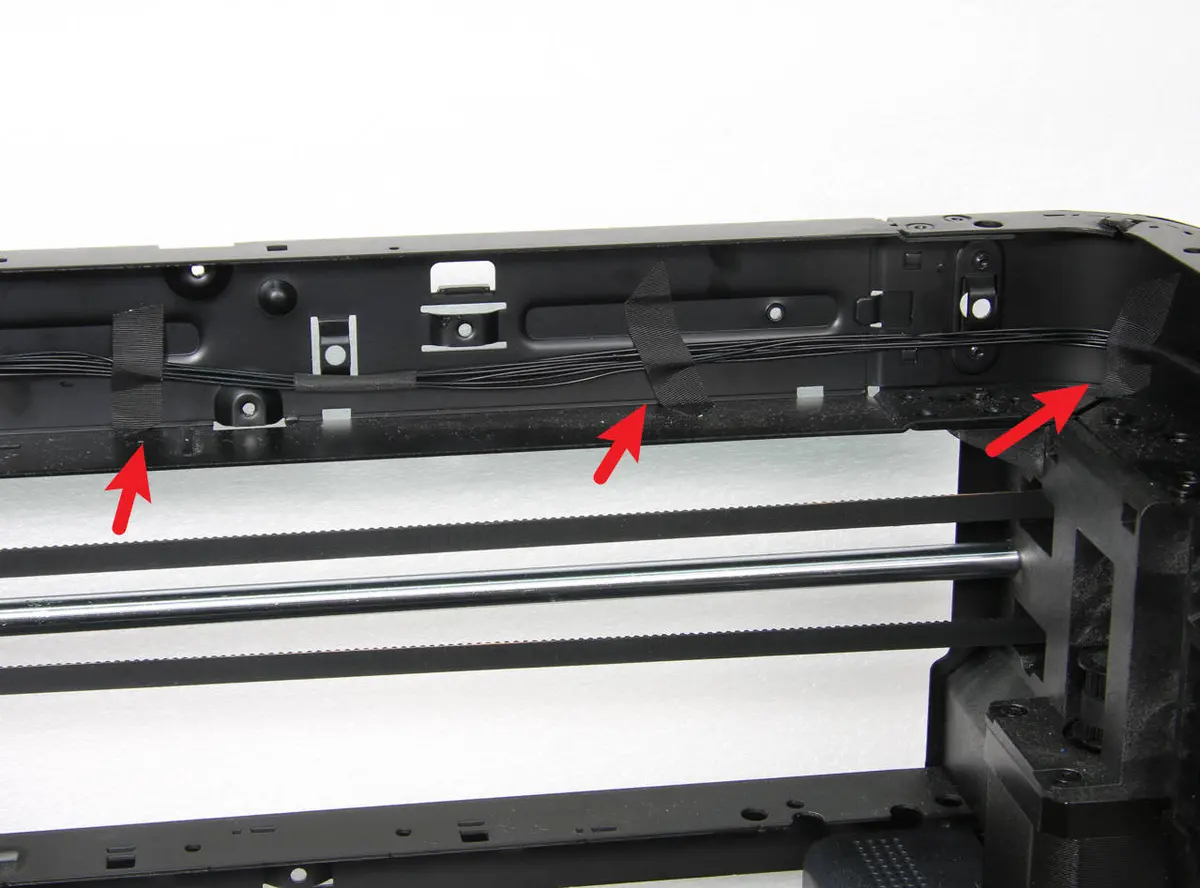

(1) Før du adskiller printeren for inspektion, kan du foretage en simpel forkontrol: Tænd printeren, tænd LED-lyset, fjern derefter fastgøringstapen på AP-MC-forbindelseskablet, ryst hele kablet, og tjek, om LED-lyset bliver normalt igen. Hvis det bliver normalt, betyder det, at der er dårlig kontakt, og kabelkontakterne skal tjekkes.

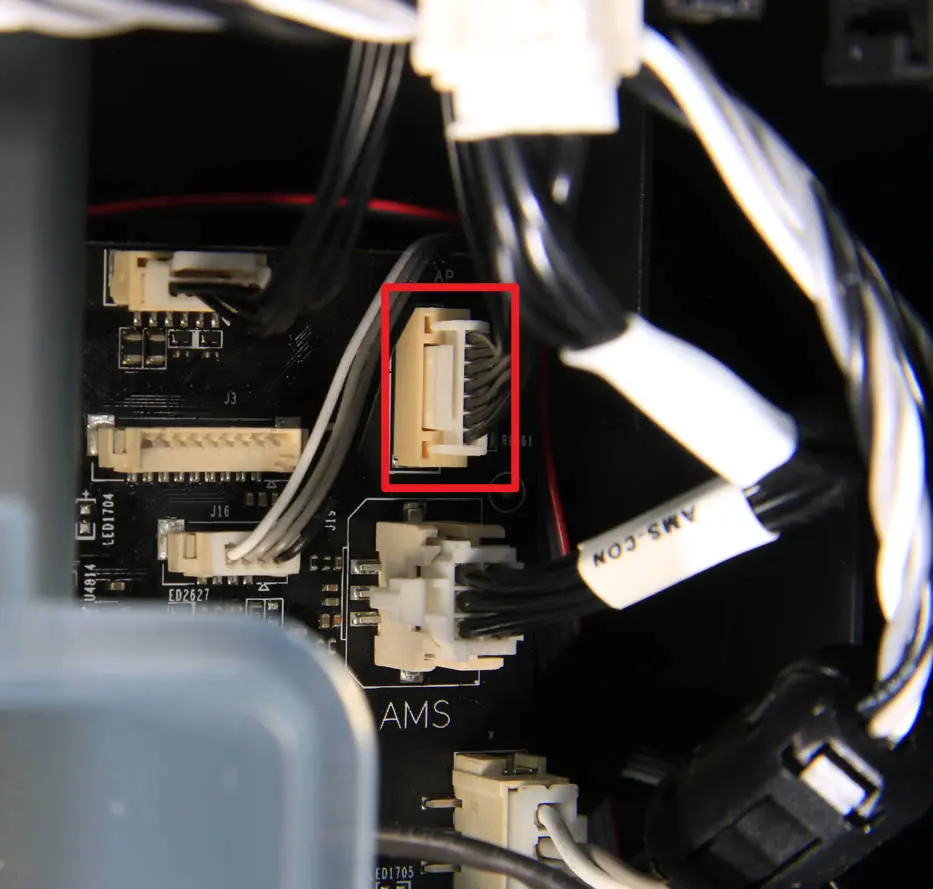

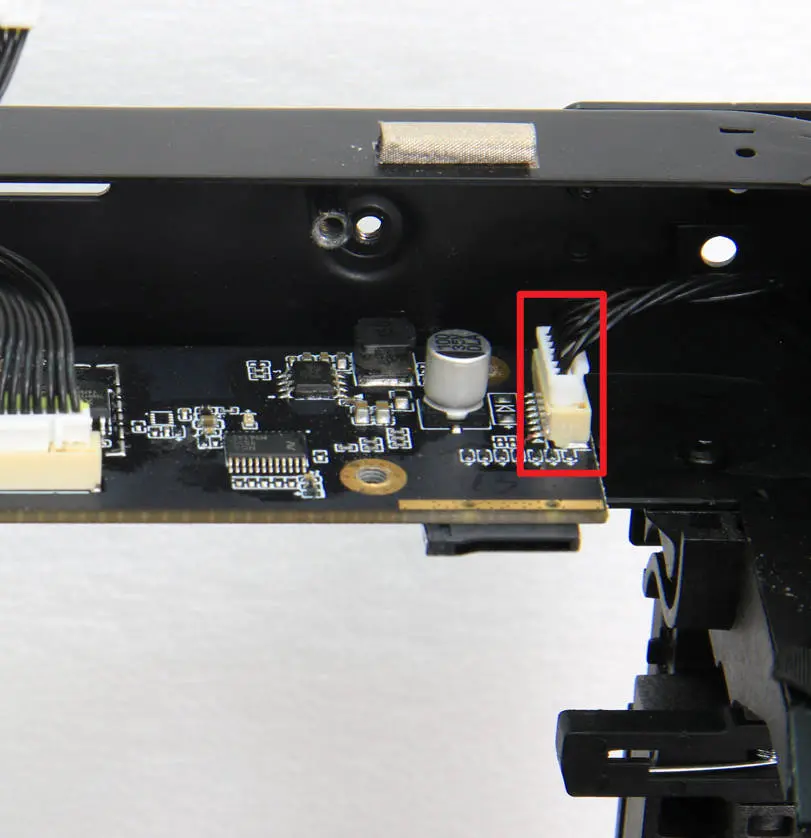

(2) Følg de relevante trin i MC-AP-kabel, find kablets stik på AP-boardet og MC-boardet, hovedsageligt for at kontrollere stik og forbindelseskabel mellem MC og AP; se efter afbrydelse, løse forbindelser eller andre problemer med dårlig kontakt; og bekræft, at stik og holdere er normale og uden skader.

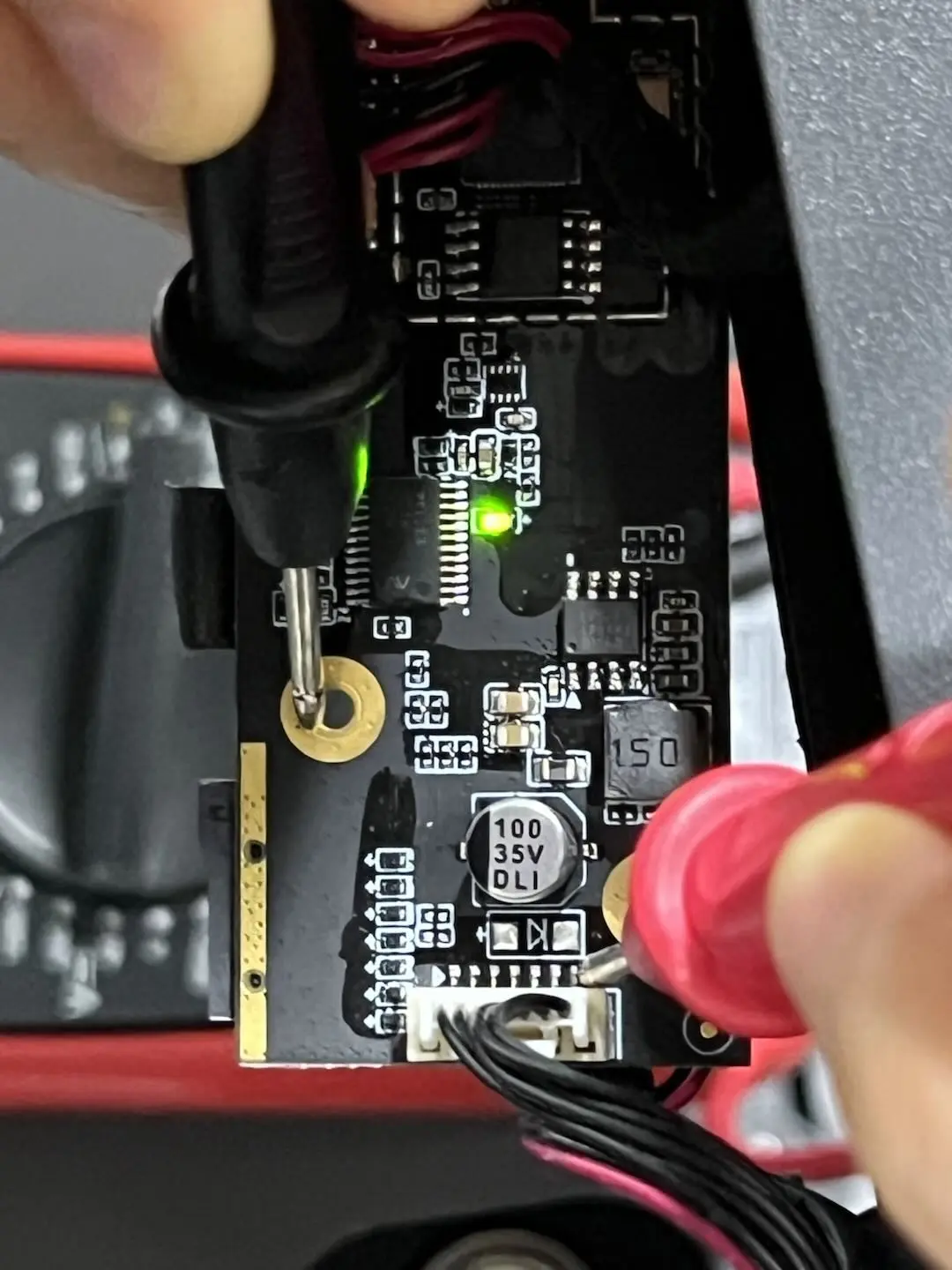

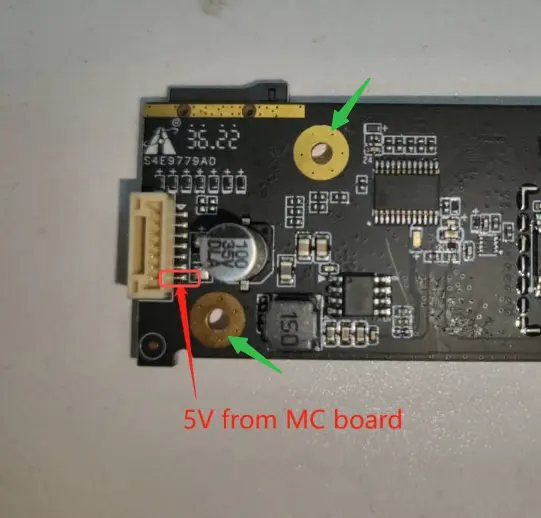

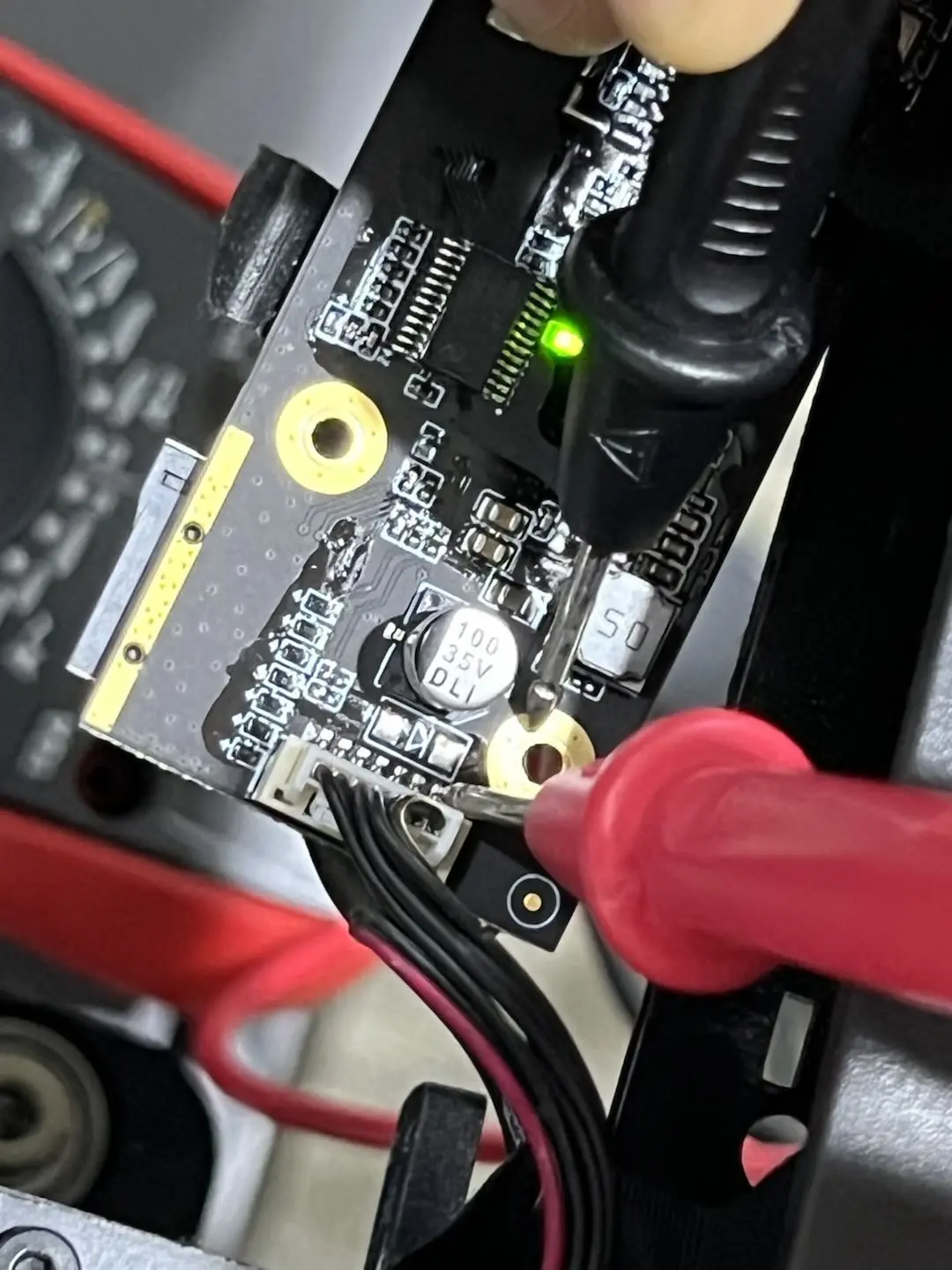

(3) Har du et multimeter, kan du lade MC-AP-forbindelsen være tilsluttet, efter du har løsnet AP-hovedboardet. Tænd derefter printeren, og tilslut multimeterets sorte probe til 5V-pinden på AP-boardet for at måle udgangsspændingen og bekræfte, om den er normal.

3. Tjek LED-lampen

Hvis printeren fungerer fint bortset fra, at LED-lampen ikke tænder, kan du prøve at bytte LED-lampen, hvis du har mere end én P1P-printer derhjemme.

Har du ikke flere printere, så køb eller ansøg om en ny LED-lampe til udskiftning.

4. Tjek for andre fejl

Hvis printeren har andre fejl ud over det unormale LED-lys, så løs problemet i sammenhæng med fejlsøgningsguiderne for de øvrige fejl.
