Strømmodul

Strømmodul

Værktøj

• H2.0/1.5 unbrakonøgle

• Stjerneskruetrækker

Opdatering og revision

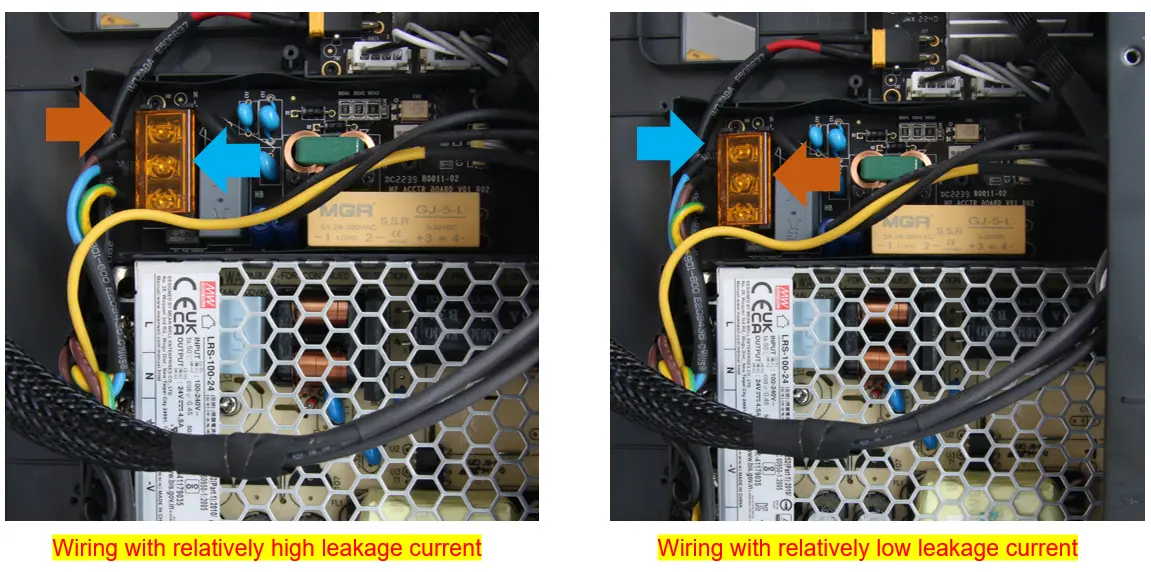

Ledningsføringen til højre har lavere lækstrøm: den blå ledning forbindes til den første terminal, og den brune ledning forbindes til den anden terminal.

De følgende billeder i denne artikel viser en ledningsføring med relativt høj lækstrøm, hvilket ikke er den bedste fremgangsmåde. Det anbefales kraftigt, at du bruger ledningsføringen til højre med lav lækstrøm i stedet for at følge metoden til venstre.

Forberedelse

Tag strømkablet ud

Afmontering

Trin 1 - Fjern bagpanelet, spildrenden og kabeldækslet

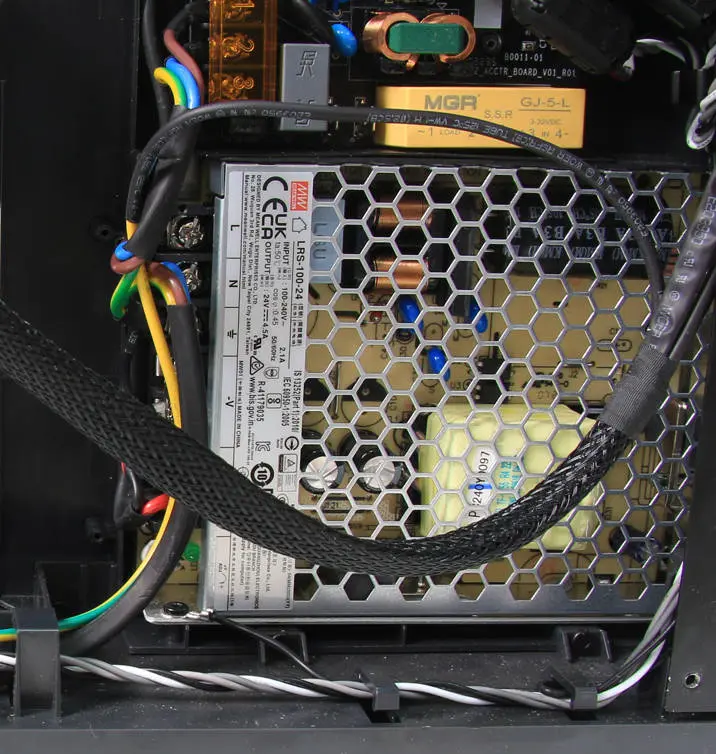

Se det relaterede indhold i Kabeldæksel for at fjerne bagpanelet, spildrenden og kabeldækslet.

Trin 2 - Frakobl strømkablet

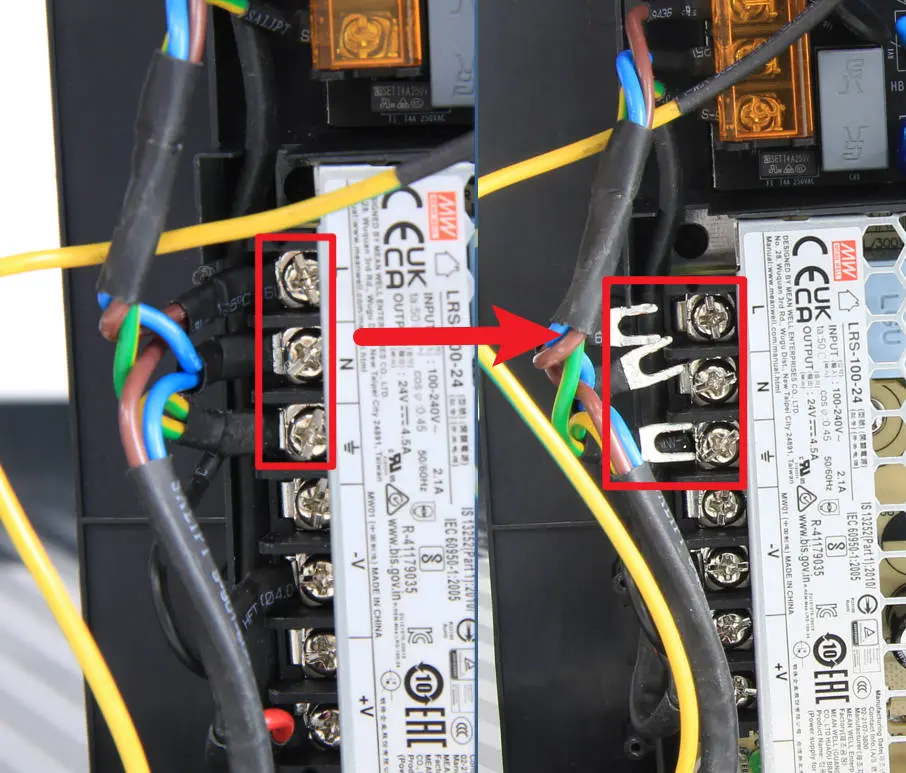

For at frigøre de 3 indgangskabler løsnes de 3 klemskruer, der holder dem på plads, med en stjerneskruetrækker. Når skruerne er løsnet, kan kablerne fjernes.

Trin 3 - Frakobl MC-kortets strømkabel

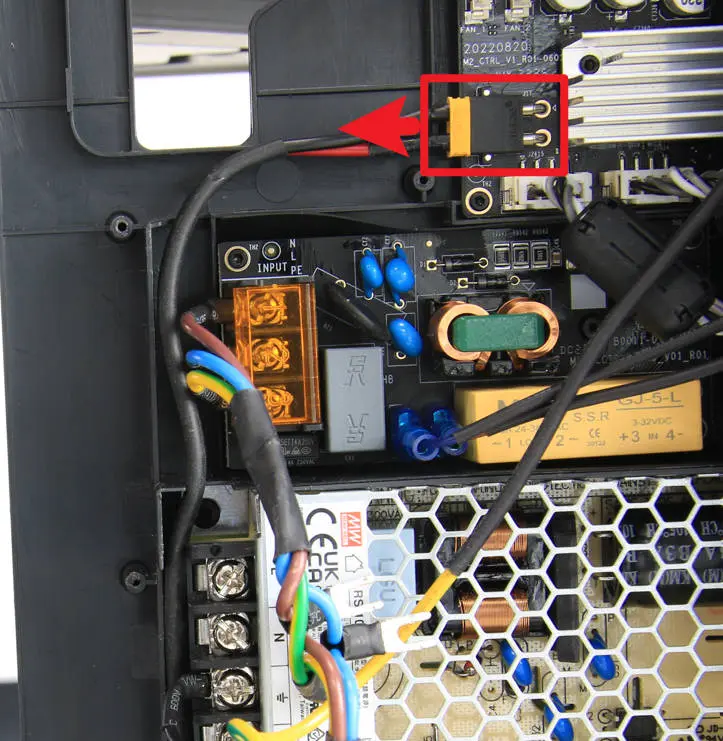

Frakobl XT30-strømkablet fra MC-kortet.

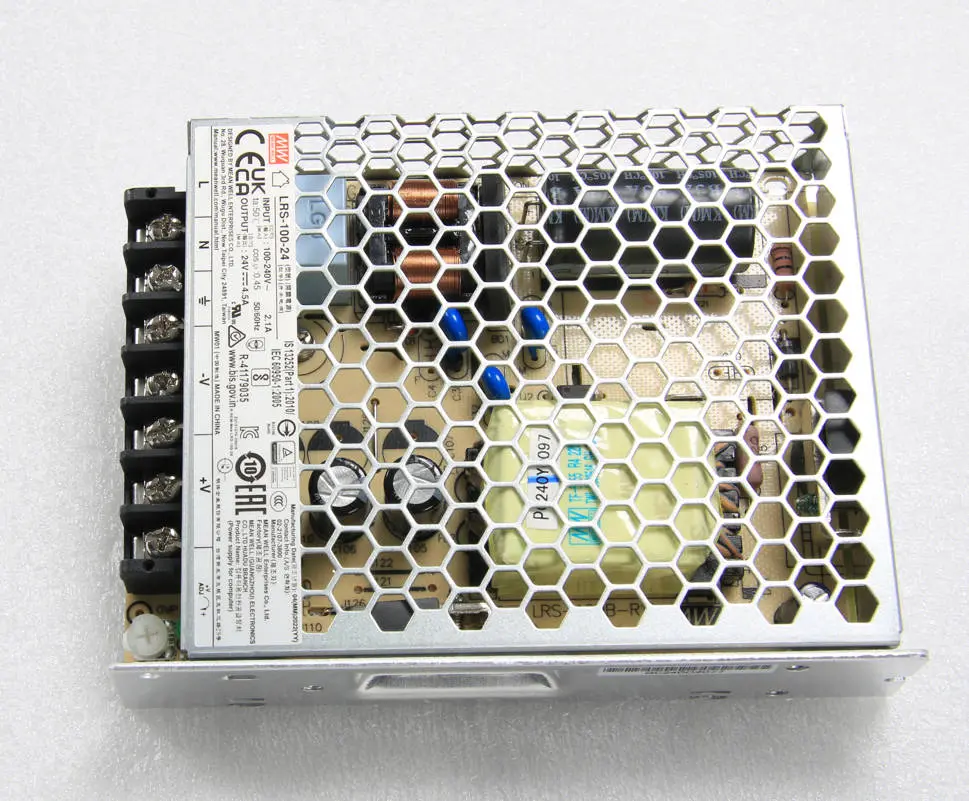

Trin 4 - Fjern strømmodulet

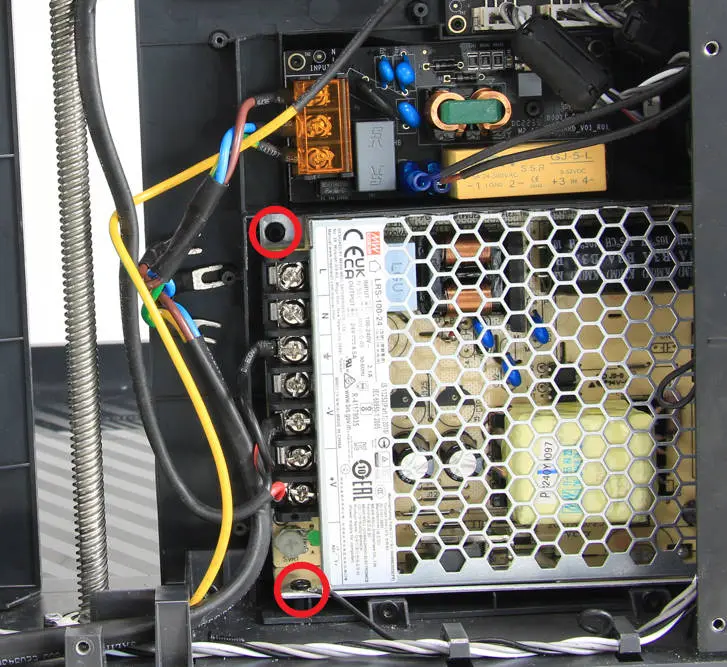

For at fjerne strømmodulet løsnes og fjernes de to skruer, der holder det på plads, med en unbrakonøgle. Når skruerne er fjernet, kan strømmodulet løftes ud.

Trin 5 - Fjern XT30-strømkablet

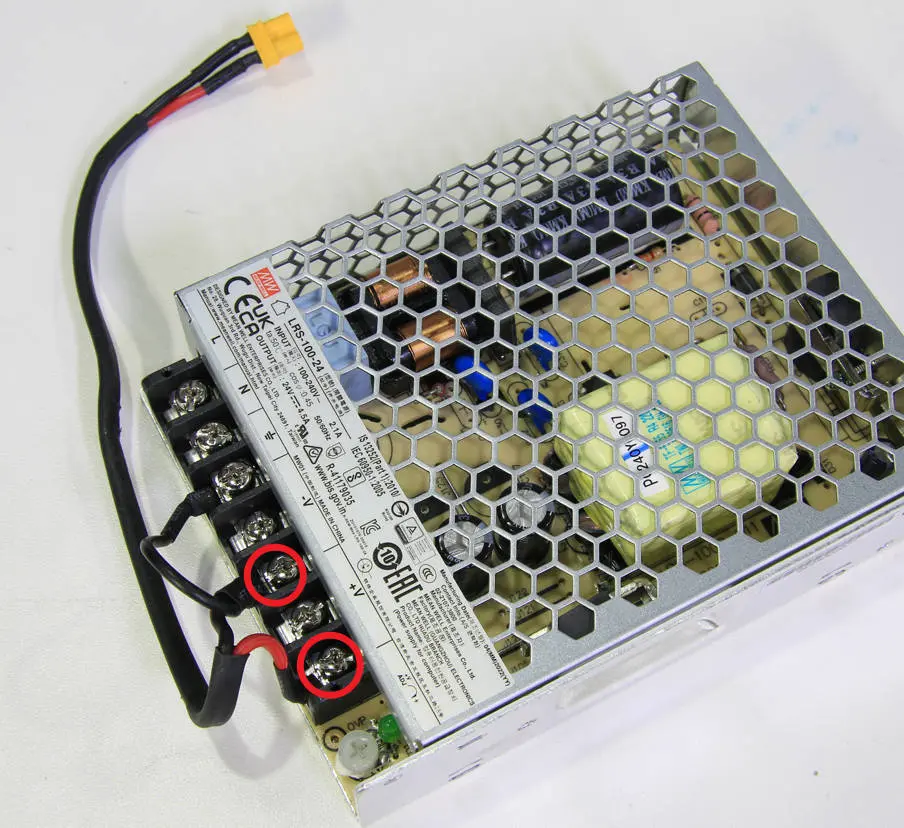

Løsn de to skruer, der holder XT30-strømkablet på plads, med en stjerneskruetrækker. Når skruerne er løsnet, kan XT30-strømkablet fjernes.

Montering

Trin 1 - Monter XT30-strømkablet

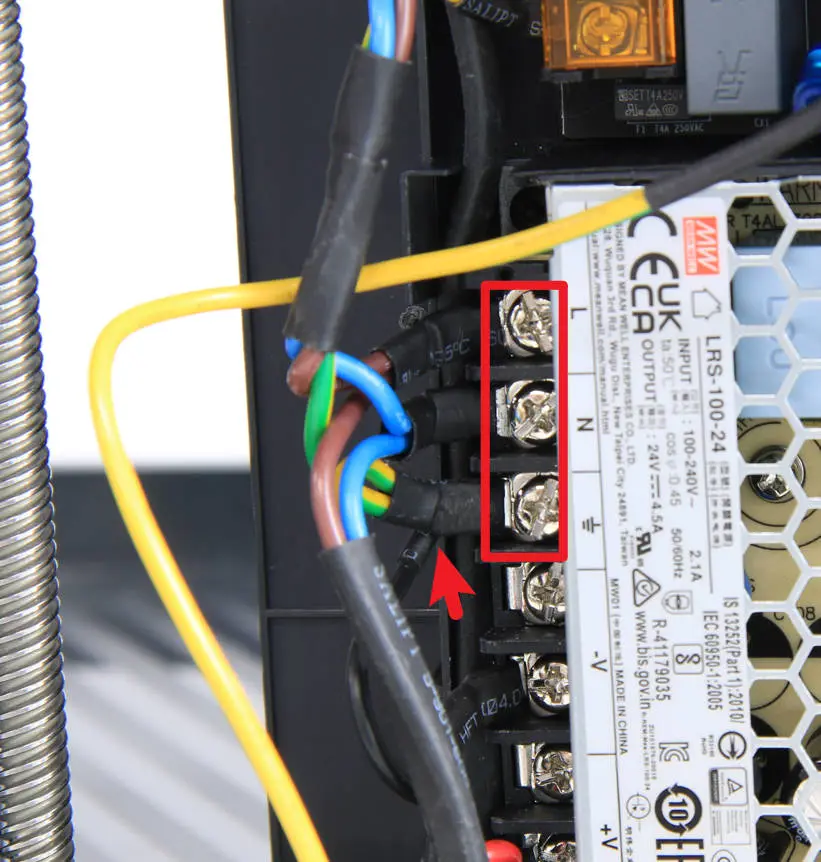

Forbind XT30-strømkablet til den tilsvarende terminal som vist på billedet nedenfor, og spænd de 2 skruer (jordledningens skrue behøver ikke spændes endnu).

Trin 2 - Monter strømmodulet

Monter strømmodulet på den indvendige afskærmning, og spænd 2 skruer. Jordledningen skal fastgøres med de nederste skruer.

Trin 3 - Tilslut XT30-strømkablet

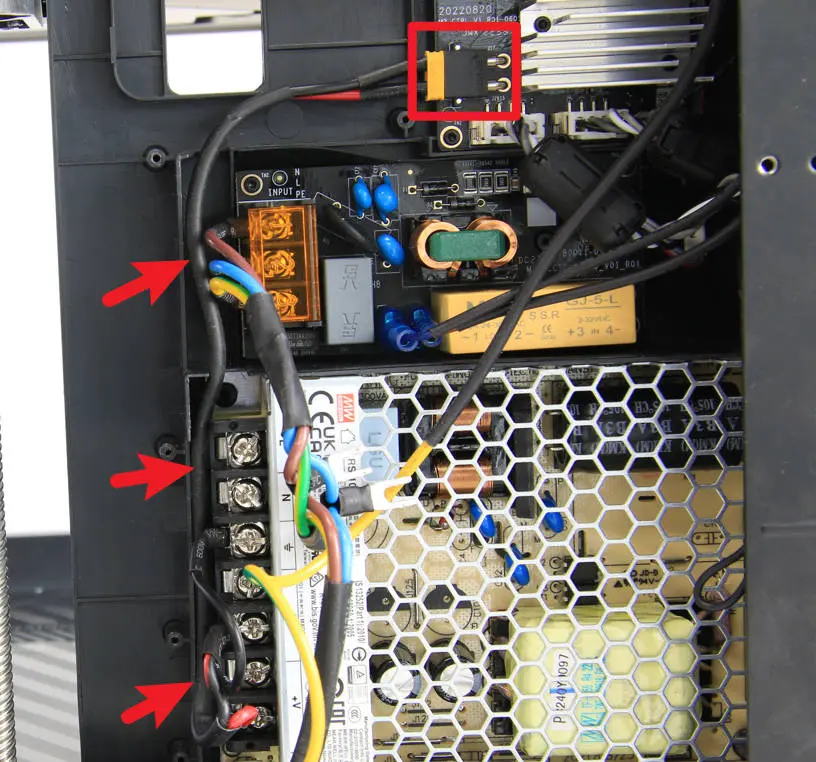

Før XT30-strømkablet langs kabelsporet, tilslut det derefter til MC-kortet, og sørg for at det er sat helt i bund.

Trin 4 - Tilslut strømkablet

Sæt de 2 strømledninger og 1 jordledning i de tilsvarende terminaler, og spænd skruerne i rækkefølge. Pas på ikke at glemme jordledningen til XT30-strømkablet.

Trin 5 - Saml printeren

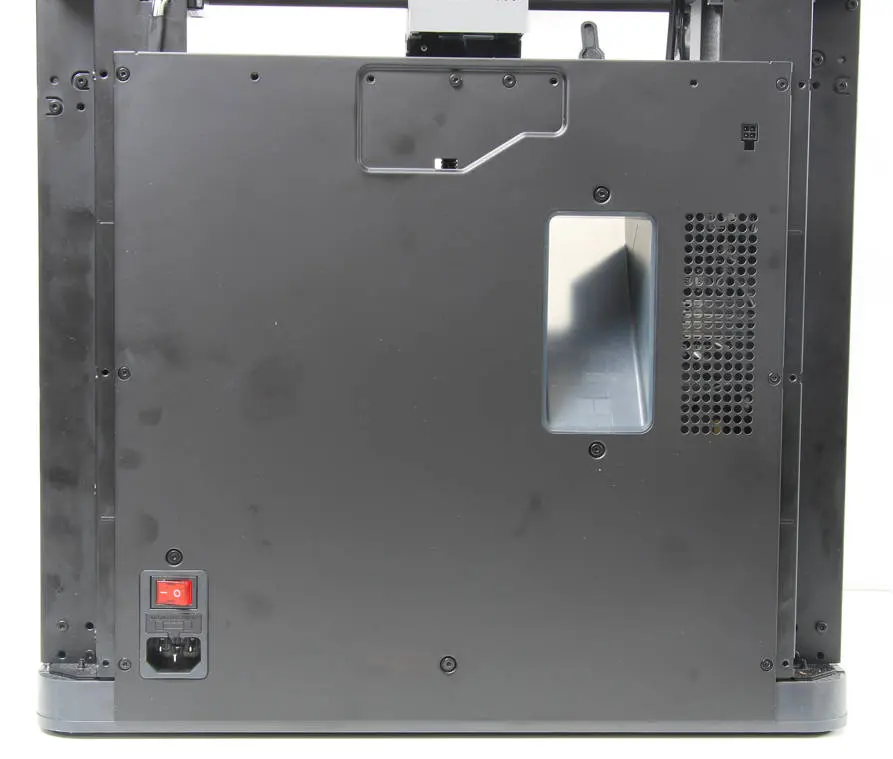

Når kablerne er arrangeret, ses det relaterede indhold i Kabeldæksel for at montere kabeldækslet, spildrenden og bagpladen i rækkefølge.

Sådan kontrollerer du

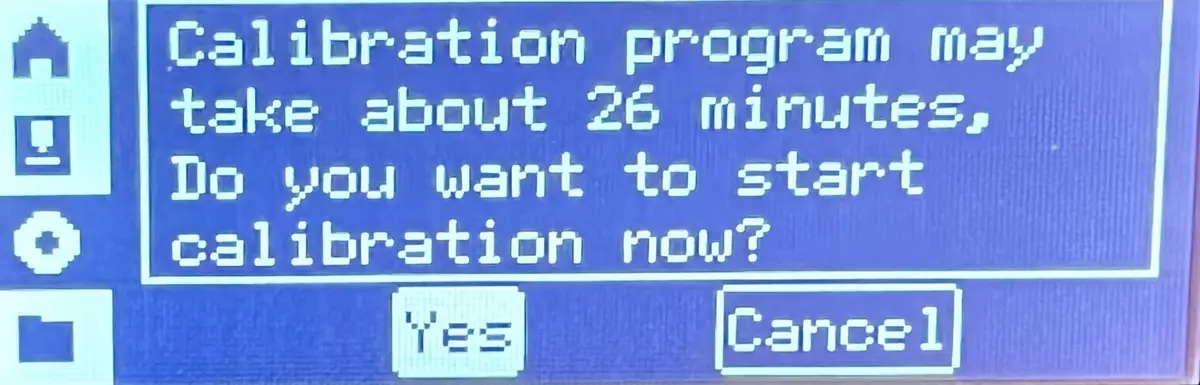

Tilslut printerens strømkabel, tænd printeren, og kør enhedens kalibrering. Hvis kalibreringen lykkes, er handlingen vellykket.
