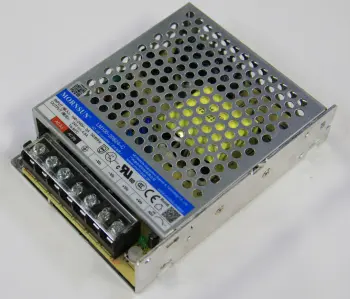

Strømmodulet er en AC til DC-konverter med variabelt input på 100-240 V og output på 24 V. Det forsyner hele printeren med strøm - undtagen varmepladen.
Hvornår skal du bruge dette
Når du er sikker på, at strømforsyningen ikke fungerer, eller når komponenter på strømmodulkortet er brændt.
Nødvendigt værktøj og materialer
Nyt strømmodul
H1.5 og H2.0 umbraco-nøgle
Stjerneskruetrækker
Sikkerhedsadvarsel og maskintilstand inden start
Sluk for strømmen og fjern strømledningen fra stikkontakten.
Vejledning til afmontering
Trin 1 - Frakobl strømledningen
Frakobl strømledningen fra stikkontakten.
Trin 2 - Fjern skruer
BEMÆRK: Der er mange skruer involveret i denne procedure. Mærk dem og saml dem i separate grupper for at undgå problemer.
Fjern de 10 skruer og 4 skruer fra bagdækslet som vist på billedet. Der er 2 typer skruer, så hold dem adskilt og husk, hvilke der hører til hvor.
Trin 3 - Fjern bagdækslet
Fjern bagdækslet - løsgør først den venstre bæltespændingsport og derefter den højre for at undgå at sætte sig fast.
Trin 4 - Fjern spildskakten
Fjern 2 skruer og tag spildskakten af.

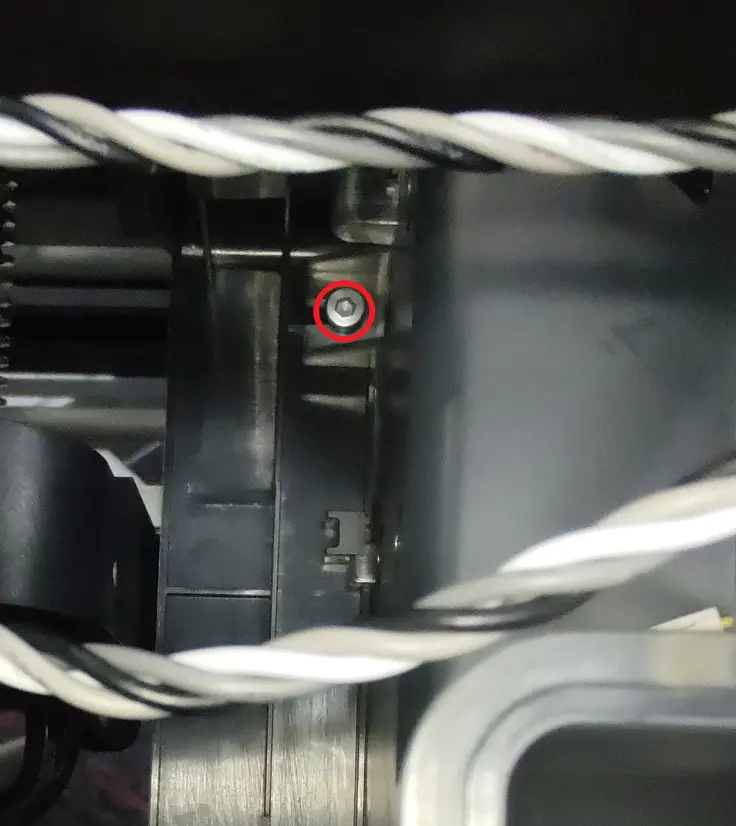

Bemærk: Nyere printere har en ekstra skrue på venstre side af spildskakten, der fjernes med en H2.0 umbraco-nøgle.
Trin 5 - Fjern beskyttelsesdækslet

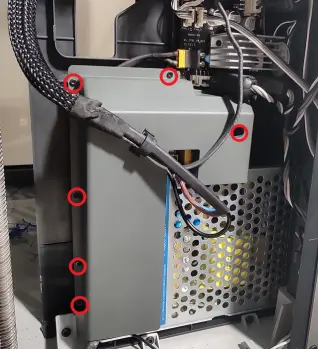

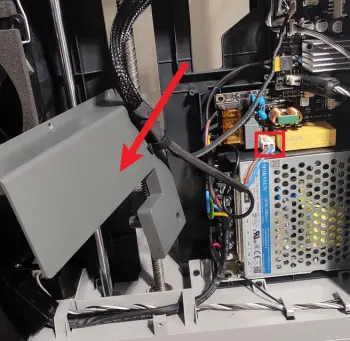

Fjern 6 skruer, flyt strømmodulets beskyttelsesdæksel til siden og frakobl varmepladens strømkabel.
Trin 6 - Frakobl kabler

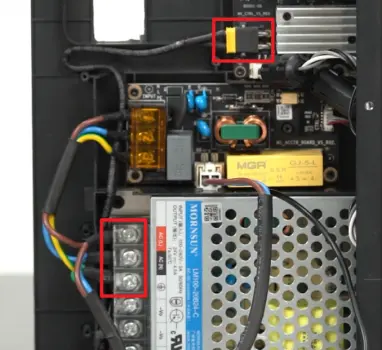

Åbn interfacedækslet, løsn de 3 skruer for at fjerne de 3 kabler, og frakobl strømkablet til MC-kortet.
Trin 7 - Fjern strømmodulet

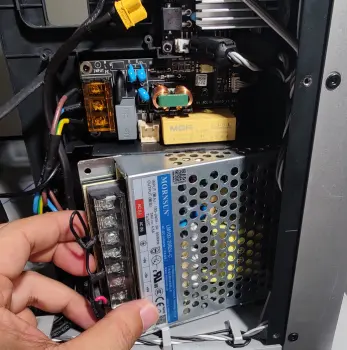

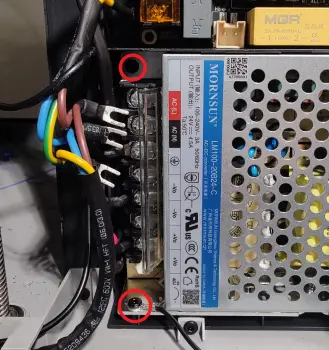

Fjern 2 skruer og tag strømmodulet ud.
Trin 8 - Frakobl MC-kortets strømkabel
Løsn de 2 skruer vist herunder og fjern derefter MC-kortets strømkabel.

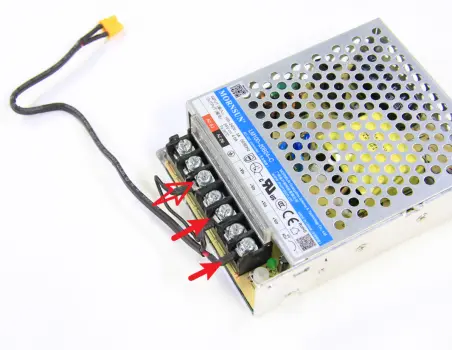

Tilslut MC-kortets strømkabel til strømmodulkortet og stram 2 skruer (hold 1 skrue løs).
Vejledning til montering
Trin 1 - Monter strømkortet

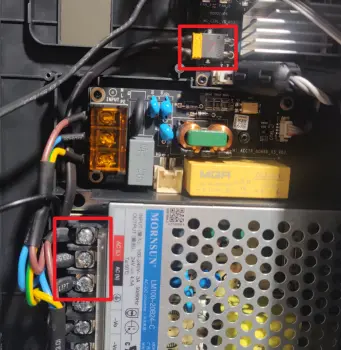

Monter strømmodulkortet i det indre skjold og spænd 2 skruer (1 skrue med jordkabel).
Trin 2 - Tilslut kabler

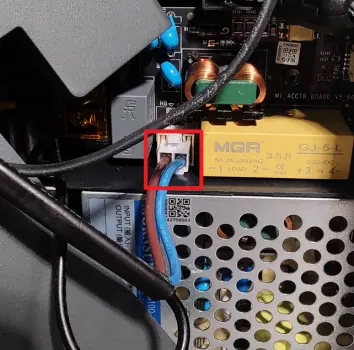

Tilslut de 3 kabler, luk interfacedækslet og tilslut strømkablet til stikket på MC-kortet. Tilslut varmepladens strømkabel.
Trin 3 - Monter beskyttelsesdækslet
Monter strømmodulets beskyttelsesdæksel og spænd 6 skruer.
Trin 4 - Monter spildskakten
Monter spildskakten - vær opmærksom på klemmerne på begge sider - og spænd 2 (eller 3) skruer.
Trin 5 - Monter bagdækslet
Før rørholderne og den højre bæltespændingsport igennem for at montere bagdækslet.
Trin 6 - Spænd skruer
Skru bagpanelet på igen. Husk de to typer skruer (10 og 4 som vist nedenfor).
Verificering af gennemførelse
Tilslut strømledningen og tænd printeren. Betjen LCD-skærmen og start en selvtest. Hvis der ikke opstår fejl, er udskiftningen gennemført og vellykket.
Kontroller ellers alle forbindelser og prøv igen. Kontakt Bambu Labs serviceteam for yderligere hjælp, hvis problemerne fortsat opstår.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
