Udskift metalbagpanelet - P1-serien

Metalbagpanel - P1-serien

Det er det sorte metalpanel, der er monteret på bagsiden af P1S-printeren.

Du kan købe det i vores butik her: Metalbagpanel - P1-serien.

Hvornår skal det bruges

• Når metalbagpanelet er deformeret på grund af transport, kan du vælge at udskifte det.

Værktøj og materialer

Et nyt metalbagpanel

H2.0 unbrakonøgle

Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører noget vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-ledninger, for hvis printeren er tændt under den slags opgaver, kan det give kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive nødt til at skille nogle dele ad, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere skader.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører nogen vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer omkring denne guide, opret en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.

Fjern det defekte metalbagpanel

Trin 1 - Fjern 4 skruer

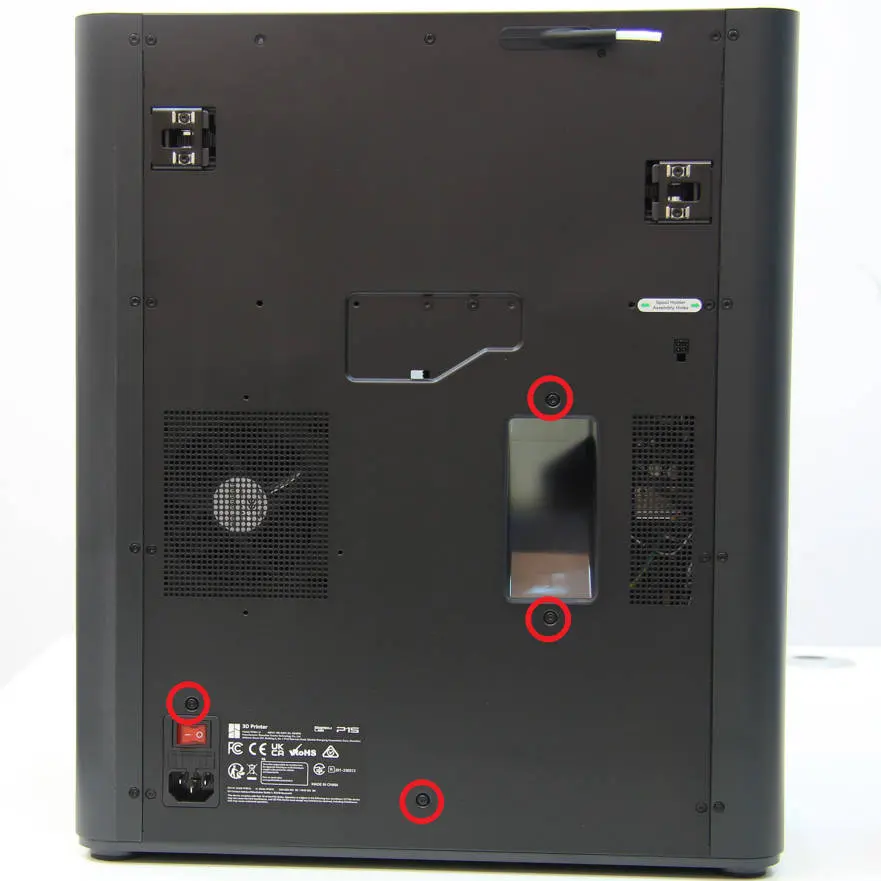

Afbryd strømkablet, og fjern 4 skruer A med en H2.0 unbrakonøgle.

Trin 2 - Fjern 10 skruer

Fjern 1 skrue B med en H2.0 unbrakonøgle (fjern rulleholderen, hvis den er monteret)

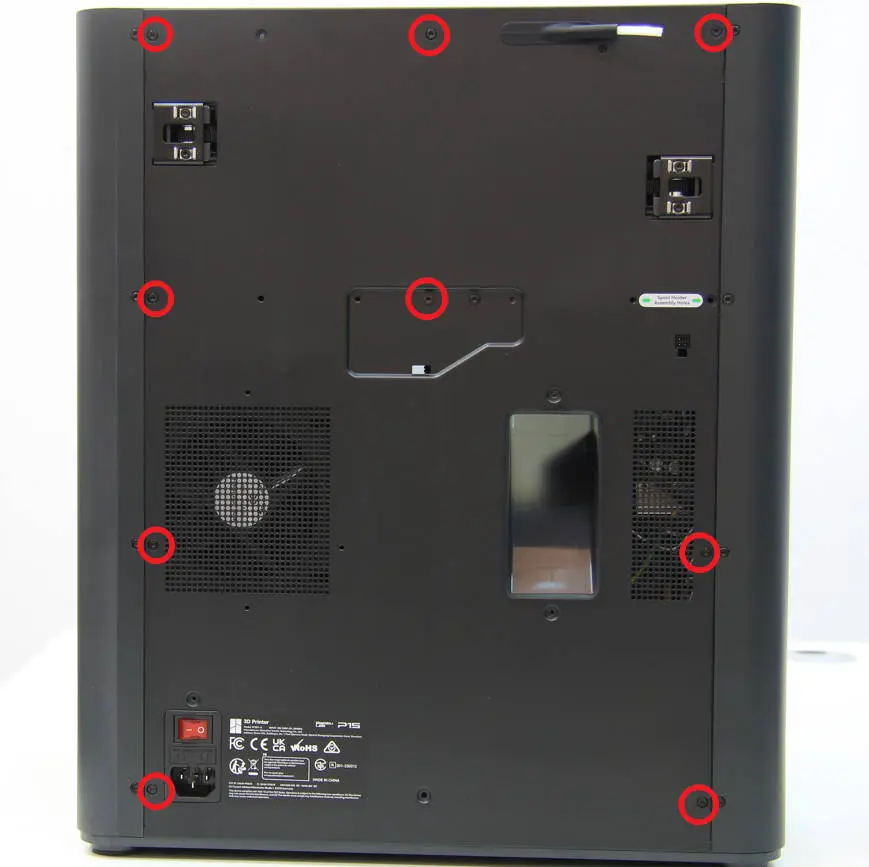

Fjern 9 skruer C med en H2.0 unbrakonøgle

Trin 3 - Fjern bagpanelet

Løsn først bagpanelet fra venstre side (når du står foran bagpanelet), hvor remstrammeren sidder

Løsn derefter bagpanelet fra den anden remstrammer i højre side. Fjern bagpanelet.

Montér det nye metalbagpanel

Trin 1 - Montér bagpanelet

Før først bagpanelet gennem filamentslangeholderen, og montér panelet på strammeren i højre side.

Montér derefter bagpanelet på strammeren i venstre side, og tryk bagpanelet på plads ved filamentslangeholderen.

Trin 2 - Spænd 10 skruer

Spænd 9 skruer C med en H2.0 unbrakonøgle

Spænd 1 skrue B med en H2.0 unbrakonøgle (du kan også montere rulleholderen)

Trin 3 - Spænd 4 skruer

Spænd 4 skruer A med en H2.0 unbrakonøgle.

Tjek funktionen

Udskiftning af metalbagpanelet kræver ingen funktionsbekræftelse, så længe udseende og montering er normale.

Kalibrering efter opgaven

For bagpanelet er der ingen grund til at udføre kalibrering eller andet, før du bruger printeren.
