Reparationsguide til løsnet Z-akse lineærleje - X- / P-serien

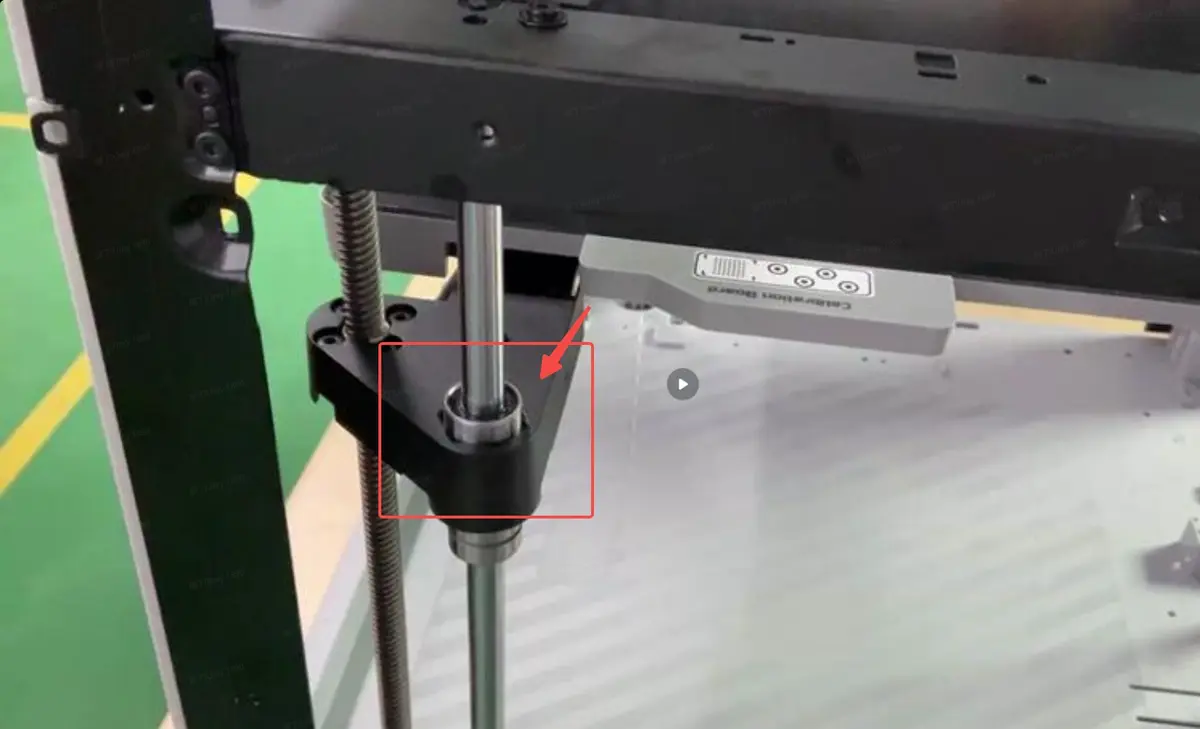

Løsnet Z-akse lineærleje

Hvornår skal guiden bruges

Hvis printeren får en fejl under automatisk bed-levelling eller homing, skal du kontrollere, om Z-aksens lineærleje er blevet løsnet. Hvis det er tilfældet, følg guiden nedenfor for at reparere det.

Z-aksens lineærleje kan blive løsnet på grund af følgende:

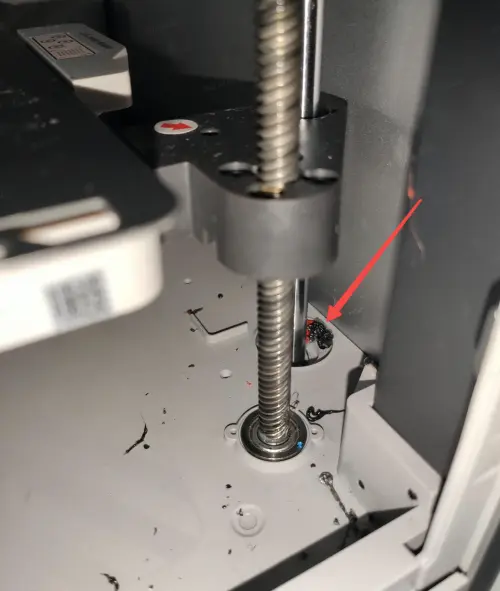

• Ophobning af snavs i rillerne i bunden af printerens lineæraksler, som over tid gradvist kan skubbe lejet opad, når varmepladen sænkes.

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og føre til elektronikskader og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du blive nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, så opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

1. Fjern skærmen

For at sætte lineærlejet på plads skal printeren vendes om. For at undgå at beskadige displayet af modtryk skal du først fjerne skærmmodulet fra fronthuset.

X-serien og P2S

Vip skærmen opad, og tryk på det område, der vises på billedet, for at frigøre låsen.

Skub derefter skærmen til højre for at tage den af.

P1-serien

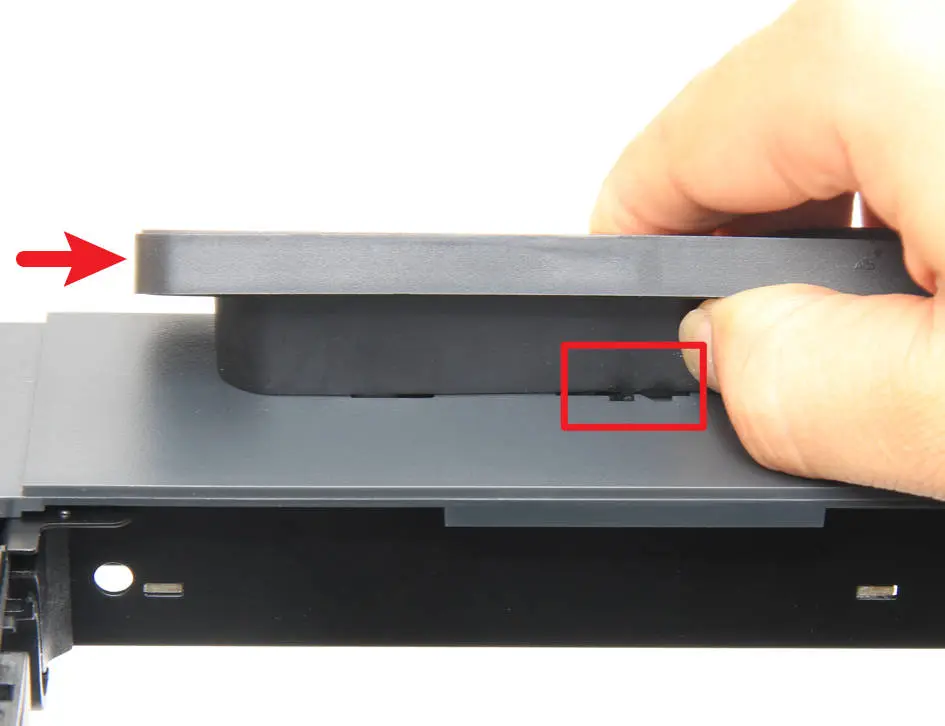

Tryk på låsen under skærmen for at frigøre den, og skub derefter skærmen til højre for at fjerne den.

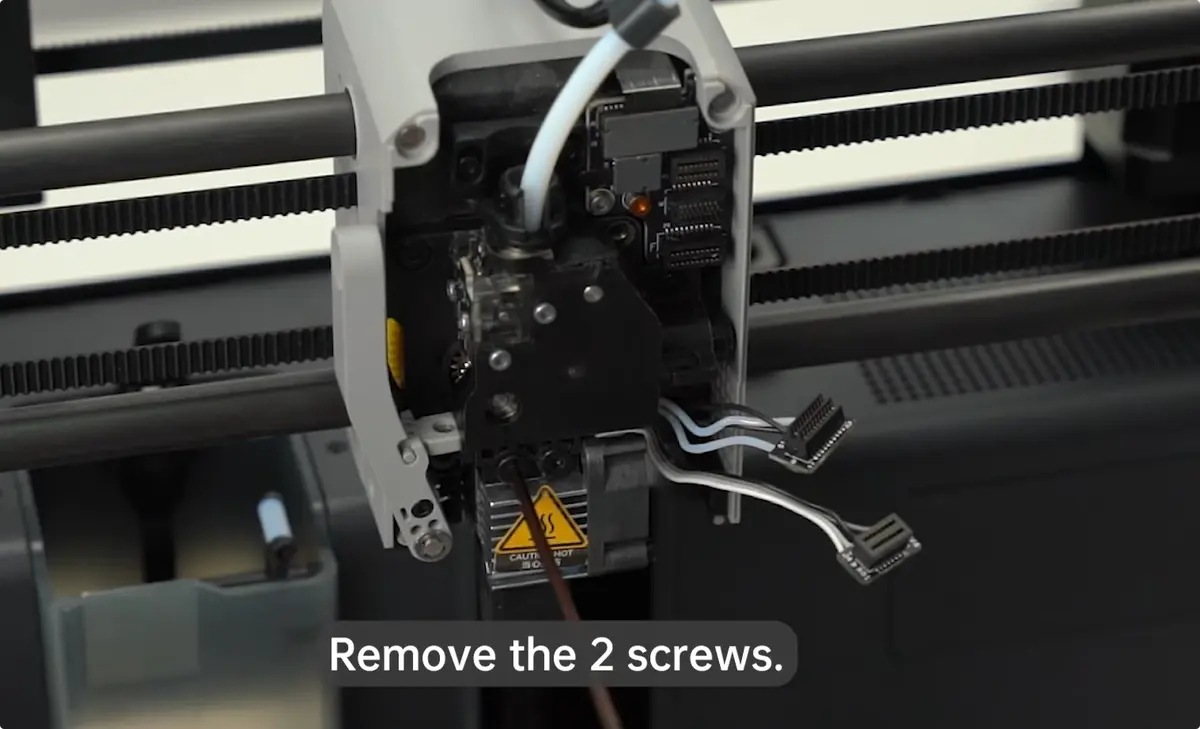

2. Fjern hotend-enheden

For at undgå, at varmepladen støder mod hotend-enheden under vedligeholdelsen, skal du først fjerne hotend-enheden.

Se følgende video for instruktioner:

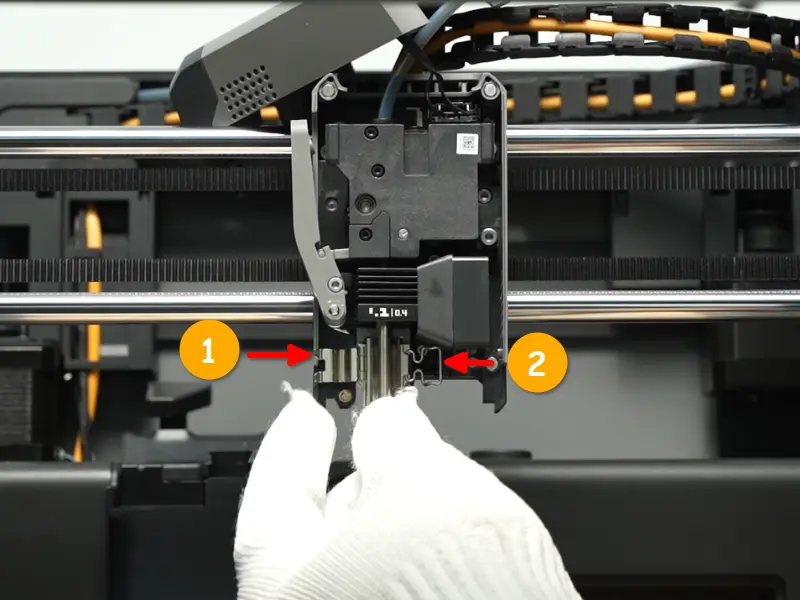

Hurtigudskifteligt nozzle kan fjernes ved blot at åbne quick-lock-klipsen.

3. Vend printeren

Vend printeren på hovedet (bunden opad), og træk derefter Z-aksens rem mod uret. Varmepladen sænkes langsomt, indtil den ikke kan komme længere.

4. Sæt lineærlejet på plads igen

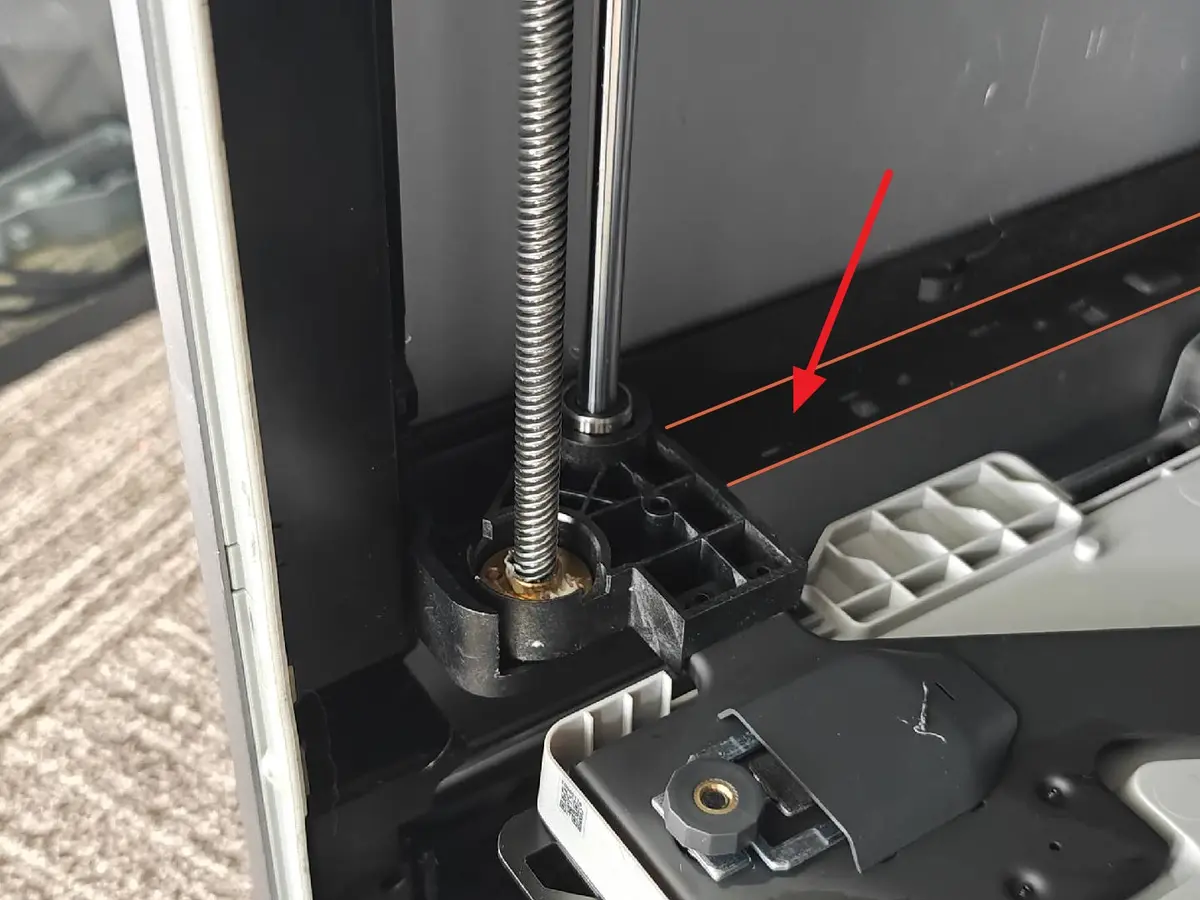

På dette tidspunkt vil det fremstående leje presse mod den øverste monteringsplatform på den glatte aksel.

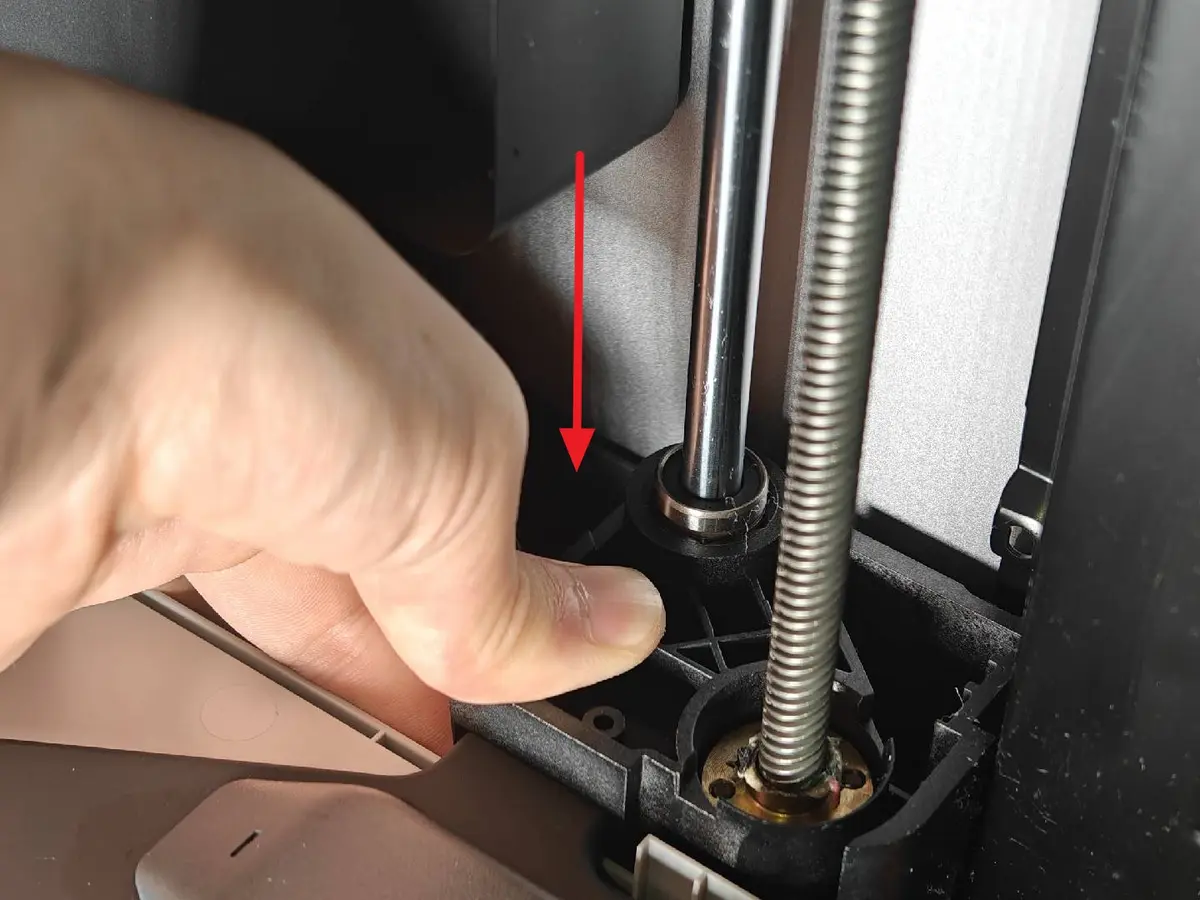

Tryk fast på den strukturelle del omkring lineærlejet for at skubbe det løsnede leje tilbage på plads.

Hvis du har svært ved at trykke lejet på plads, så prøv at trække let i Z-aksens rem, mens du trykker ned. Det kan hjælpe med at dreje lead screws og gøre det lettere at justere varmepladens position.

Bemærk: Tryk ikke direkte på selve lejet.

Vi anbefaler, at du ser følgende video for bedre at forstå fremgangsmåden.

https://public-cdn.bblmw.com/wiki/X1/fix_bearing_up.mp4

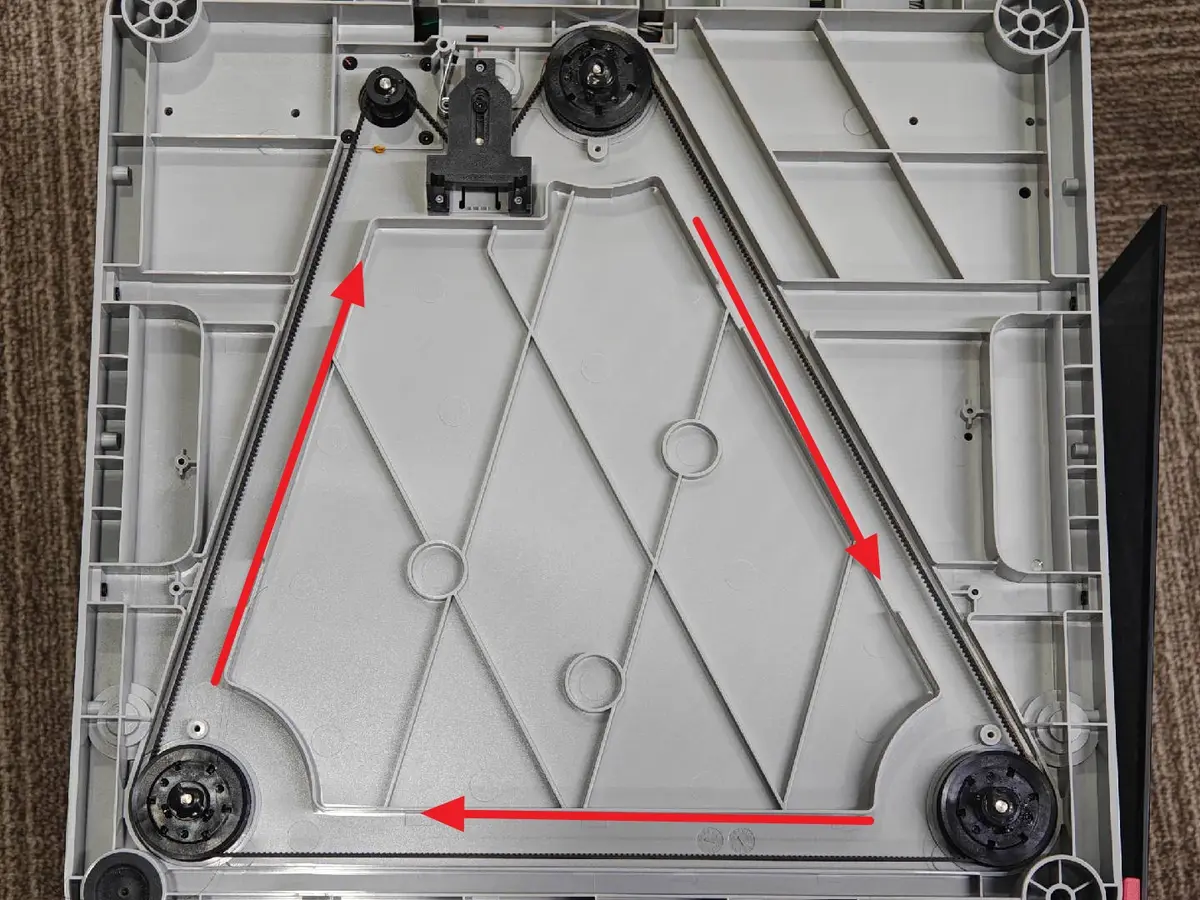

Når det er gjort, trækkes remmen med uret for at hæve varmepladen til printerens midterposition.

5. Sæt printeren tilbage i normal position

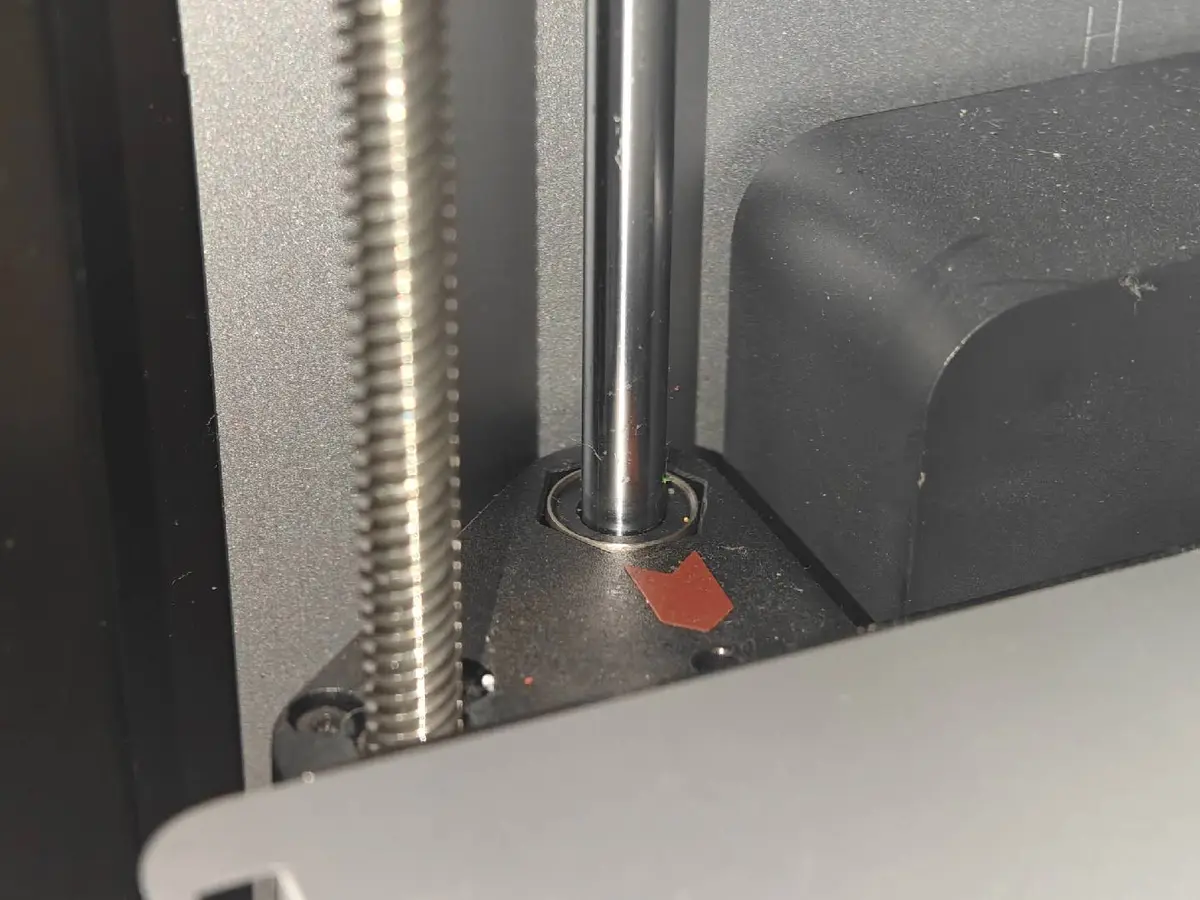

Sæt printeren tilbage i opret position, og kontroller, om lejet nu sidder helt på plads i lineærskinnen.
Hvis lejet stadig stikker ud, gentages trin 3 og 4.

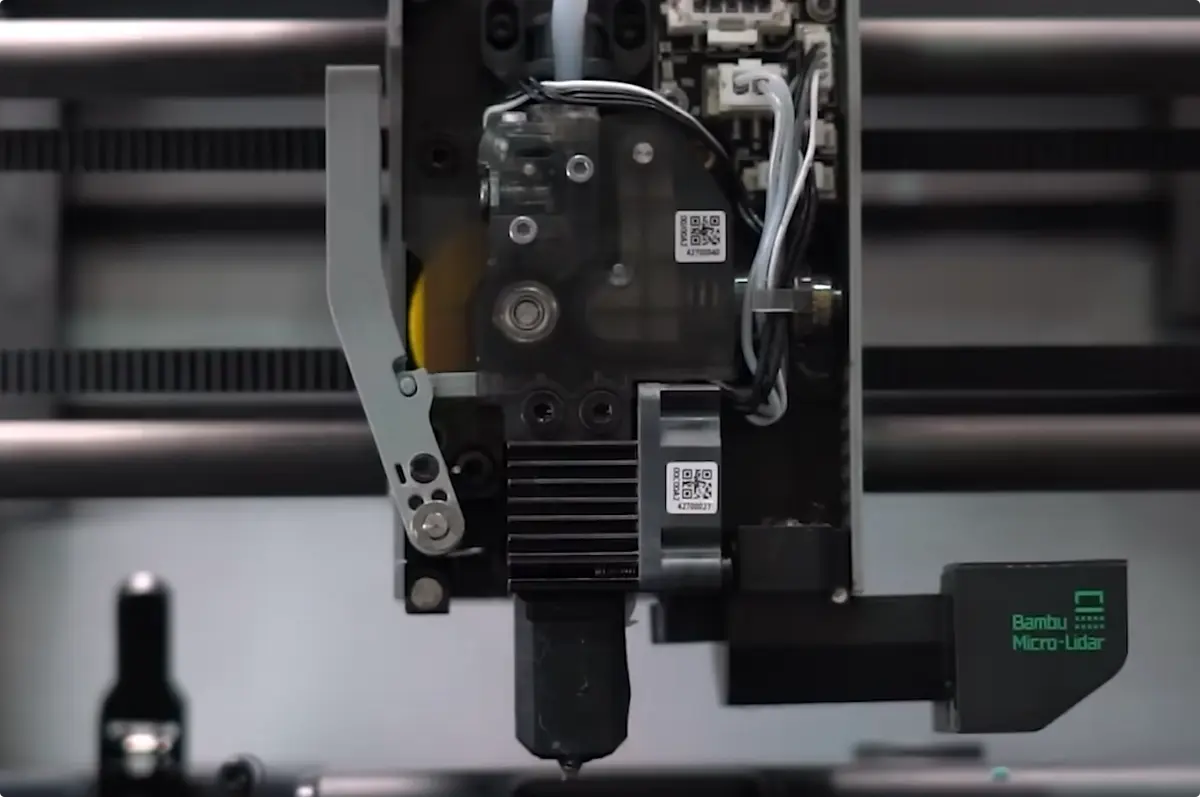

6. Genmonter hotend-enheden

Når lejet er sat på plads igen, genmonteres hotend-enheden.

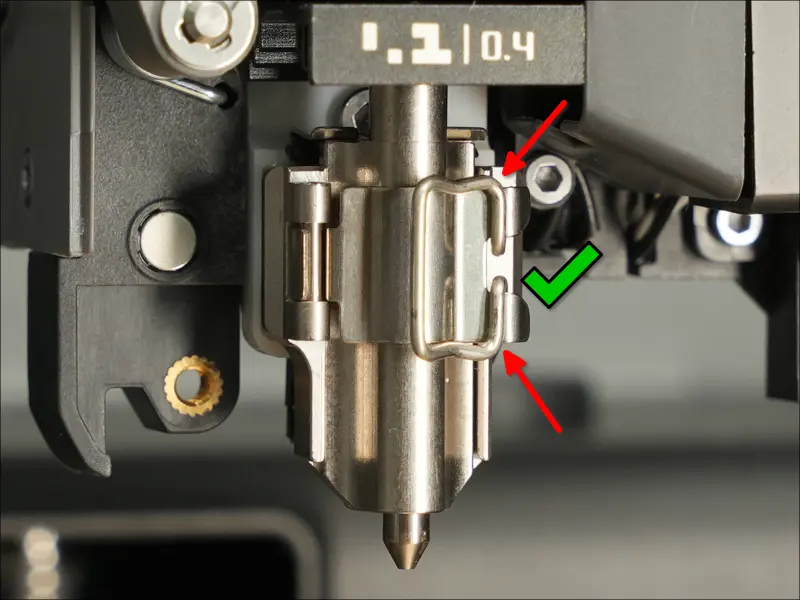

For hurtigudskiftelige nozzles skal du være opmærksom på, hvordan klipsen monteres.

7. Udfør kalibrering

Tilslut strømkablet, og tænd printeren.

X-serien og P2S

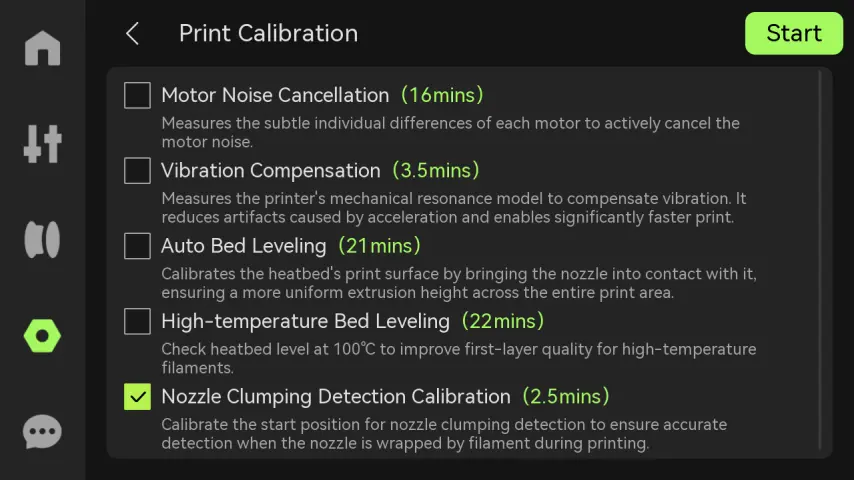

Klik på knappen "Print calibration", vælg derefter auto bed-levelling, og klik på "start".

P1-serien

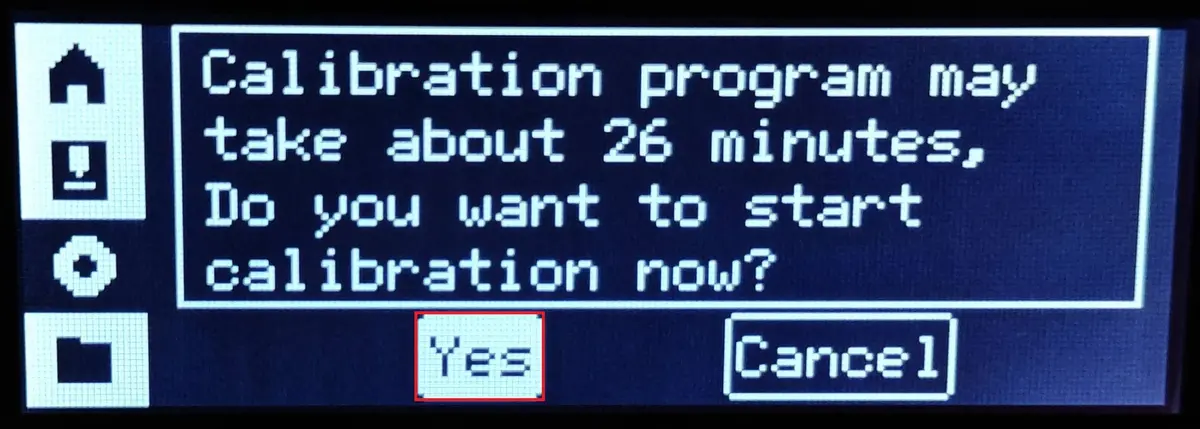

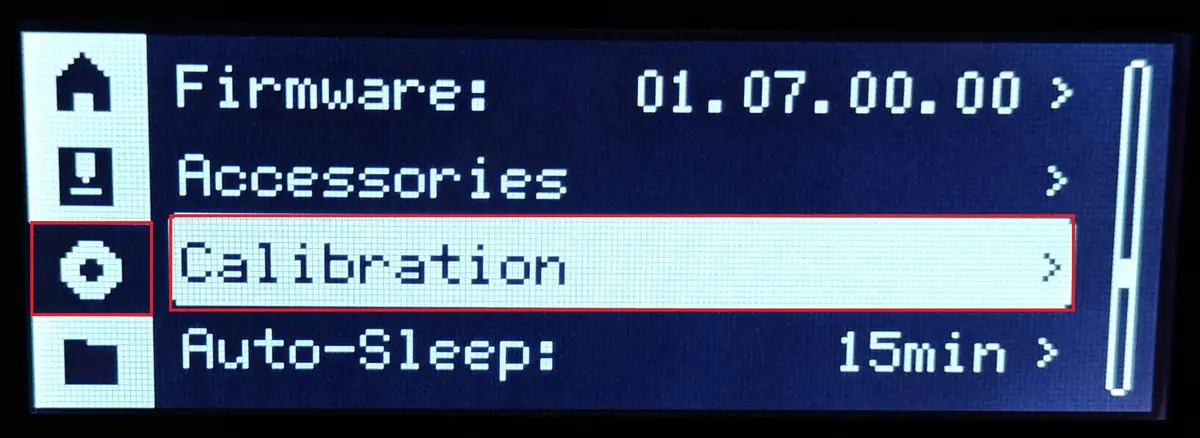

Klik på knappen "Settings" i højre side af skærmen, rul ned for at finde knappen "Calibration", hvor du kan vælge, om kalibreringen skal udføres.
Kalibreringspunkterne omfatter vibrationskompensation, motorstøjsreduktion og auto bed-levelling.

Yderligere bemærkninger

At lineærlejet stikker ud skyldes ofte snavs, der sidder fast i de tre akselhuller i bunden af printeren.
Sørg for grundigt at rense alt restmateriale ud af disse huller for at forhindre, at problemet opstår igen.
