Udskiftningsguide til toolhead-printplader - P1P/P1S
Toolhead-printplader - P1P/P1S
Toolhead-printpladerne består af tre dele:
- TH Board
- Extruder Connection Board
- TH Board FPC-kabel, der forbinder printpladerne

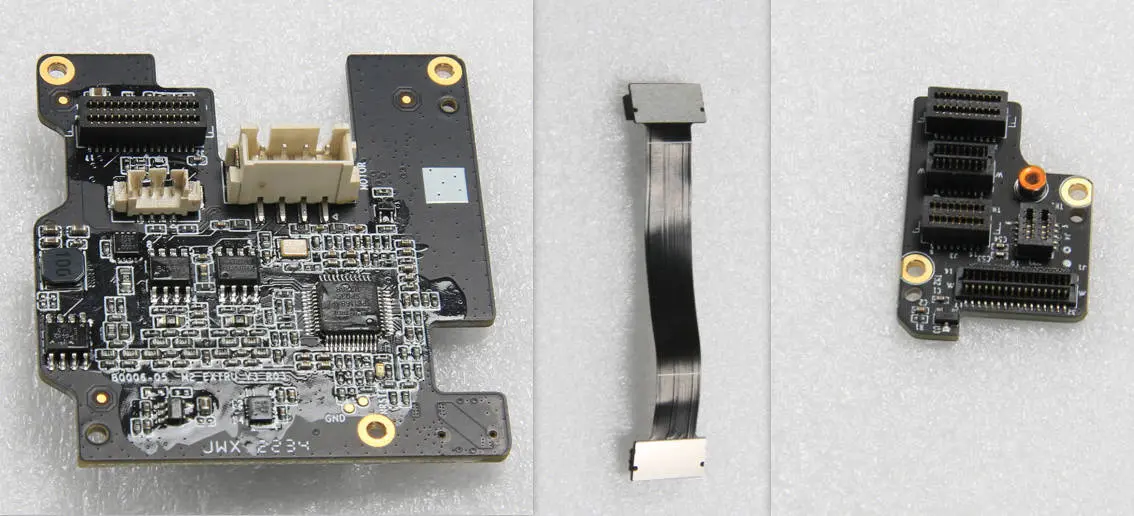

Fra venstre mod højre: TH Board, FPC-kablet og Extruder Connection Board.
Du kan købe dem i vores butik her:
Læsevejledning
Denne artikel beskriver tre separate scenarier nedenfor. Den nødvendige afmontering og trinnene er forskellige for hvert scenarie. Spring til det relevante afsnit ud fra den del, du skal udskifte, for at undgå unødvendig afmontering.
| Scenarie | Spring til afsnit |
|---|---|
| Udskift kun TH Board | Hurtigt link |
| Udskift kun Extruder Connection Board | Hurtigt link |
| Udskift både TH Board og Extruder Connection Board / Afbryd begge ender af FPC-kablet | Hurtigt link |
📌 Bemærk: Når du kun udskifter én printplade, så følg ikke hele artiklen i rækkefølge. Det vil medføre unødvendig afmontering.
Nødvendigt værktøj og materialer
-
Ny(e) toolhead-printplade(r)
-
H1.5 unbrakonøgle
Sikkerhedsadvarsel
Det er afgørende at slukke printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, opret en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.
Udskift TH Board
Fjern TH Board
Trin 1. Forberedelse
-
Filamentet er aflæst
-
❗❗❗Sluk printeren og tag strømkablet ud
Trin 2. Fjern toolheadens bagdæksel

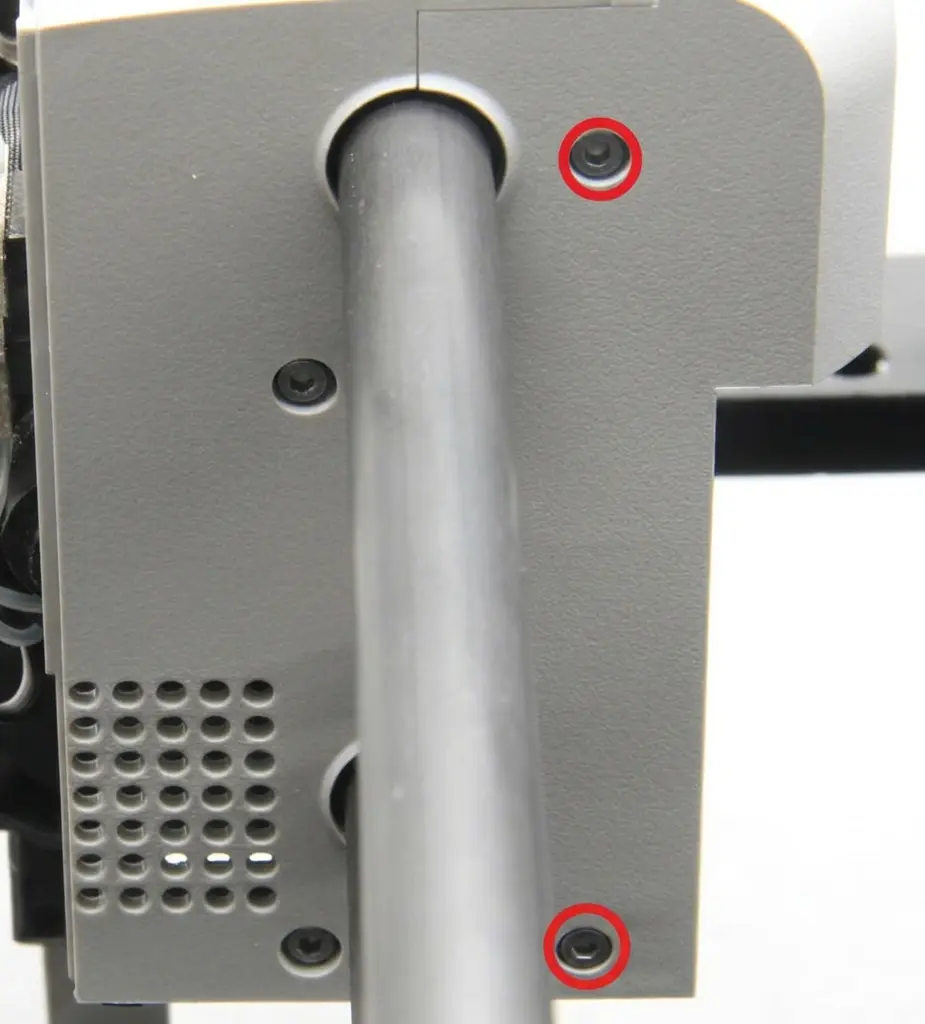

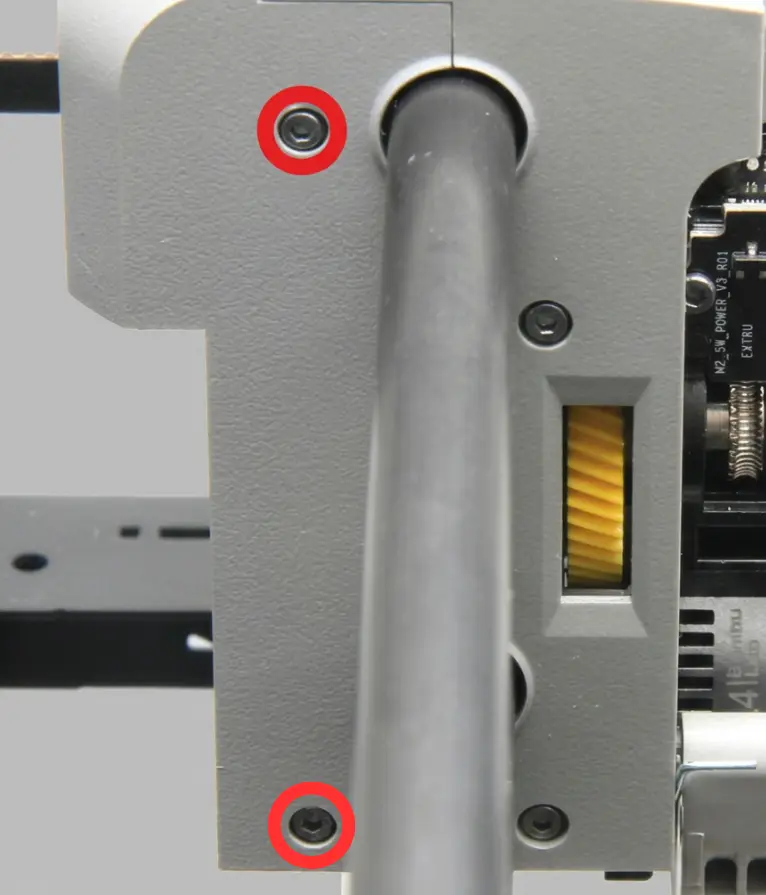

Brug H1.5 unbrakonøglen til at fjerne de 4 skruer på toolheadens bagdæksel:
|
|

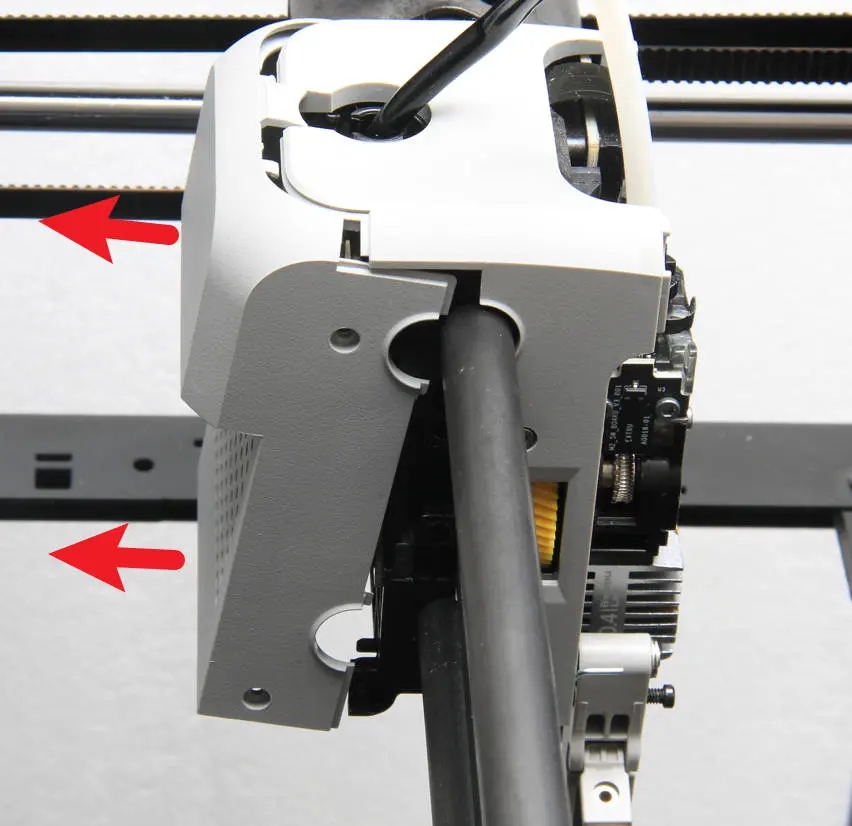

Fjern toolheadens bagdæksel.
Trin 3. Afbryd FPC-kablet (TH Board-siden)

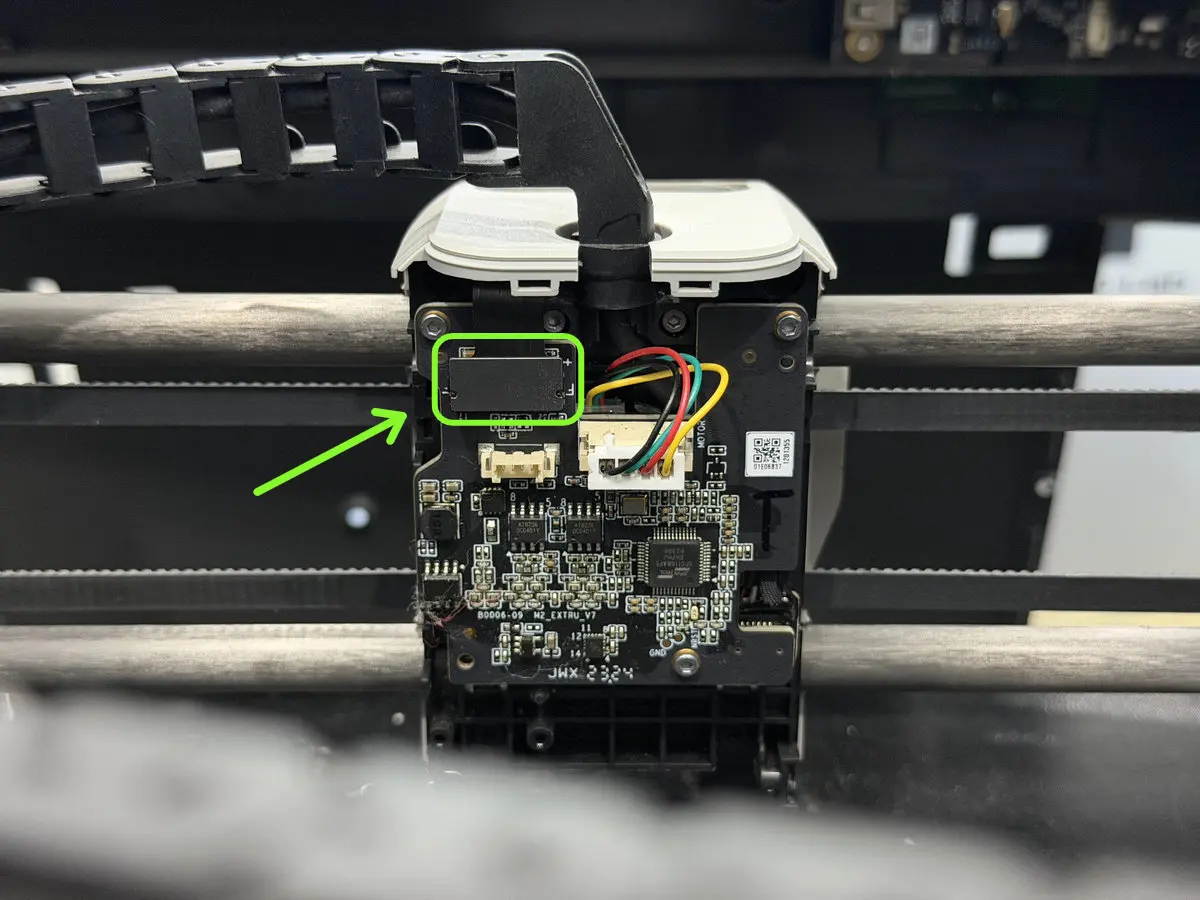

Afbryd FPC-kablet fra TH Board.
Trin 4. Fjern skruerne på TH Board

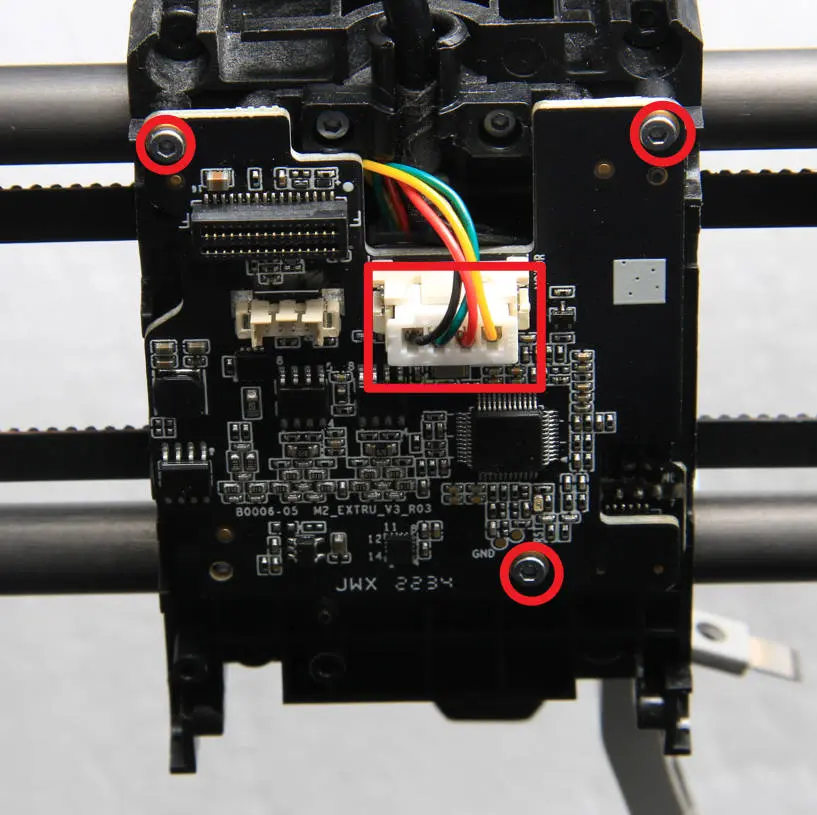

Afbryd ekstrudermotorens kabel, og brug derefter H1.5 unbrakonøglen til at fjerne de 3 skruer.
Trin 5. Tag TH Board ud

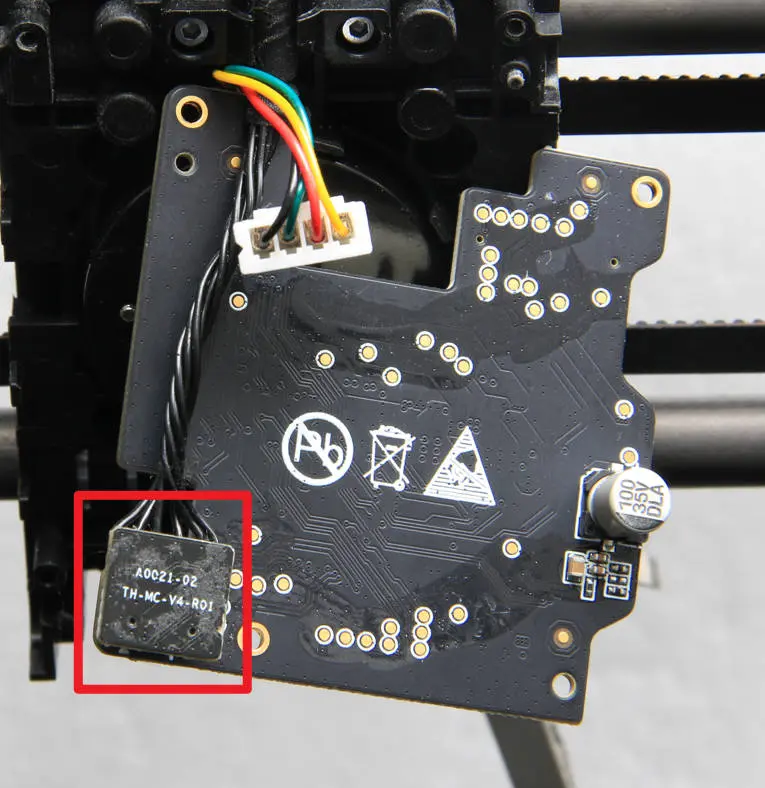

Vend TH Board om. Afbryd toolhead-kablet bag på printpladen, og tag derefter TH Board ud.
Montér TH Board
Trin 1. Tilslut toolhead-kablet
Tilslut toolhead-kablet til den nye TH Board.
⚠️ Bemærk:

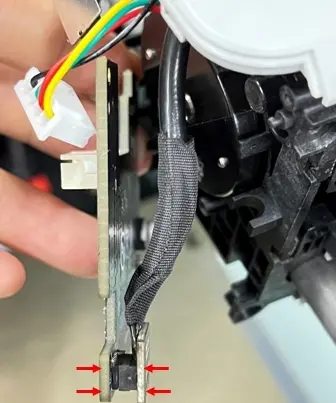

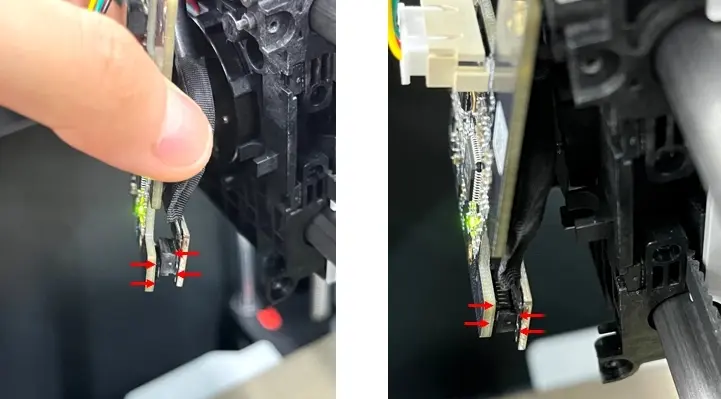

1. Stikkets placering: Sørg for, at soklen ikke er løftet, forskudt eller vendt forkert (lederne skal vende opad). Forkert montering kan udløse HMS-fejl.

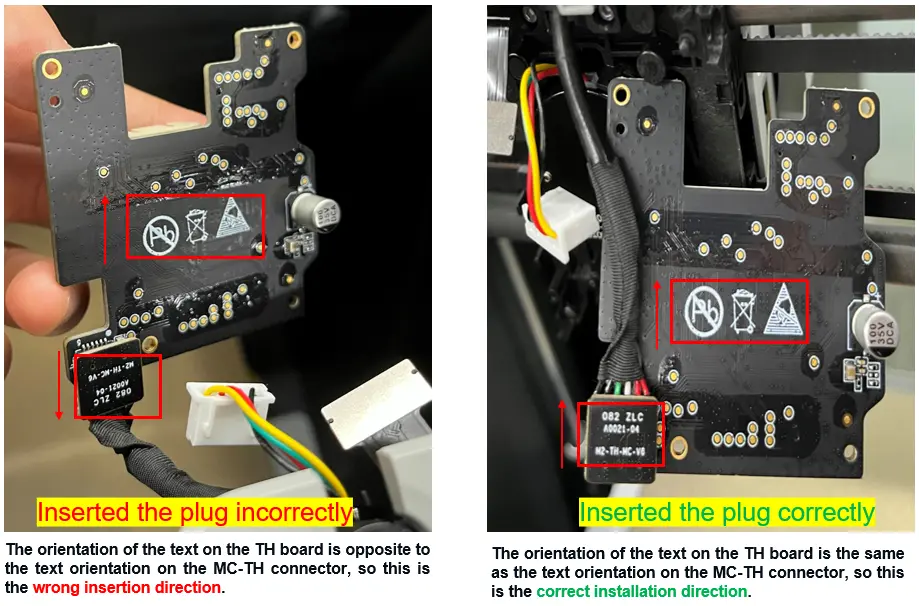

❌ Forkert ✅ Korrekt 2. Stikkets retning: Tjek, at tekstretningen på toolhead-kablets stik passer med tekstretningen på TH Board. Hvis stikket vender forkert, kan det give kortslutning i printerens strømforsyning.
Trin 2. Fastgør TH Board

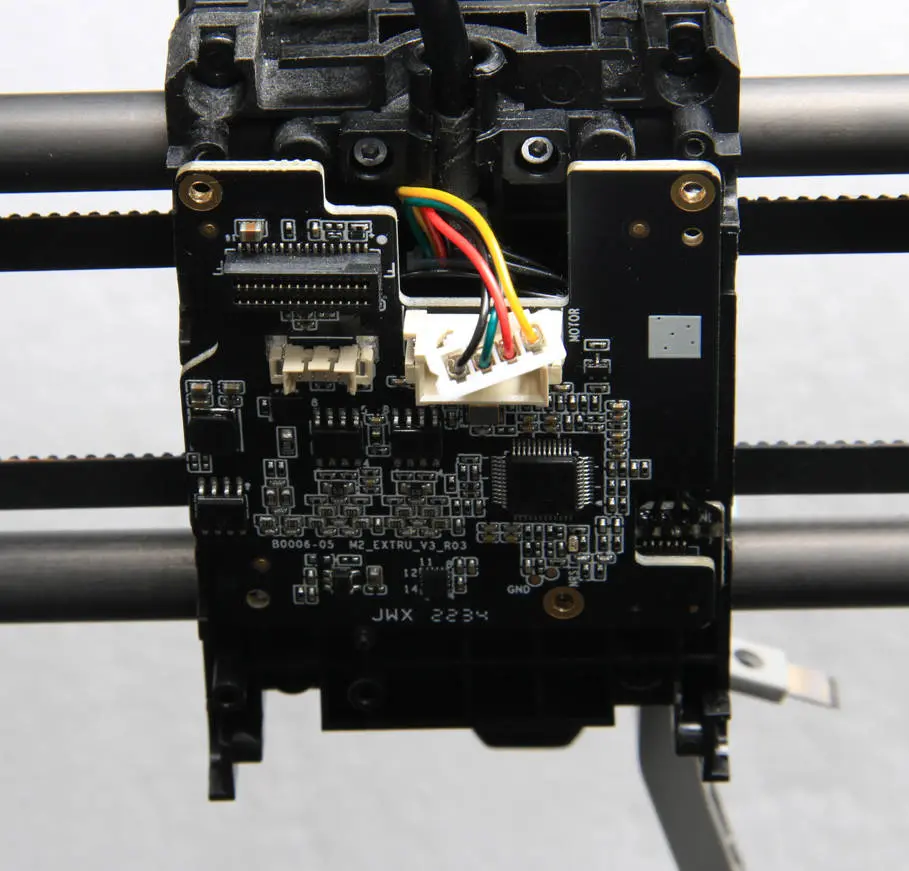

Med motorstikket vendt udad monteres TH Board på bagdækslet på slæden. Spænd de 3 skruer, og tilslut ekstrudermotorens kabel.
Trin 3. Tilslut FPC-kablet igen
Tilslut FPC-kablet til den tilsvarende port på TH Board igen. Tjek, at kablet sidder helt i og er låst.

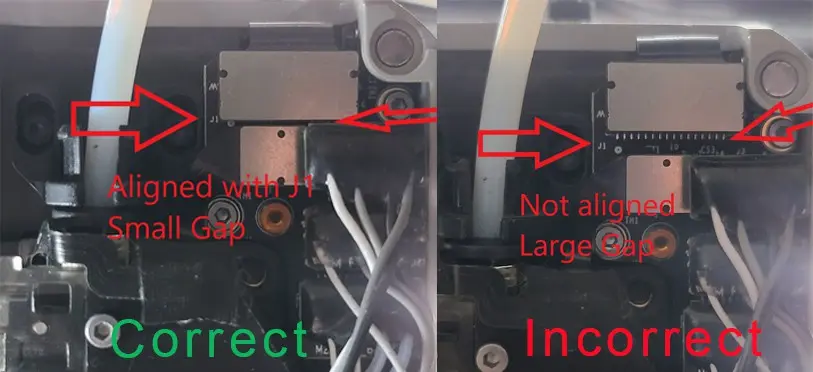

Brug billedet nedenfor til at bekræfte, at FPC-kablet sidder helt i:
Trin 4. Montér toolheadens bagdæksel igen

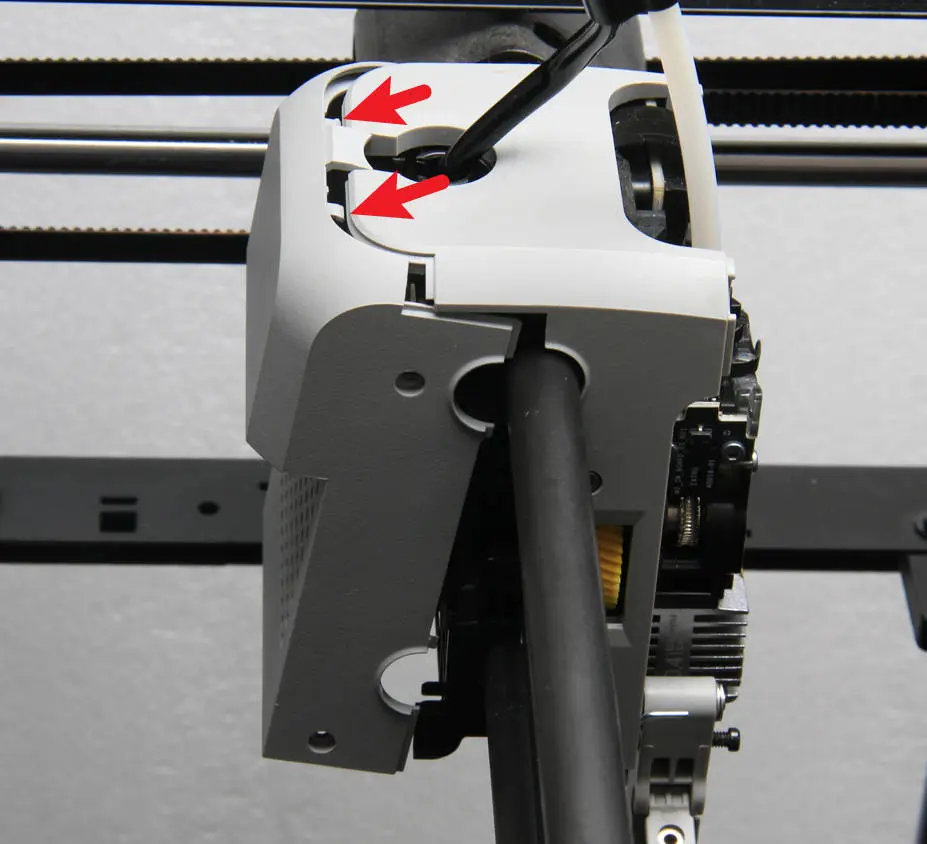

Sæt toolheadens bagdæksel tilbage på toolheaden. Sørg for, at de øverste clips er rettet ind.
Montér de 4 skruer for at fastgøre bagdækslet.
|
|
|
Trin 5. Bekræft udskiftningen
Se Tjek funktionen.
Udskift Extruder Connection Board
Fjern Extruder Connection Board
Trin 1. Forberedelse
-
Filamentet er aflæst
-
❗❗❗Sluk printeren og tag strømkablet ud
Trin 2. Fjern toolheadens frontdæksel

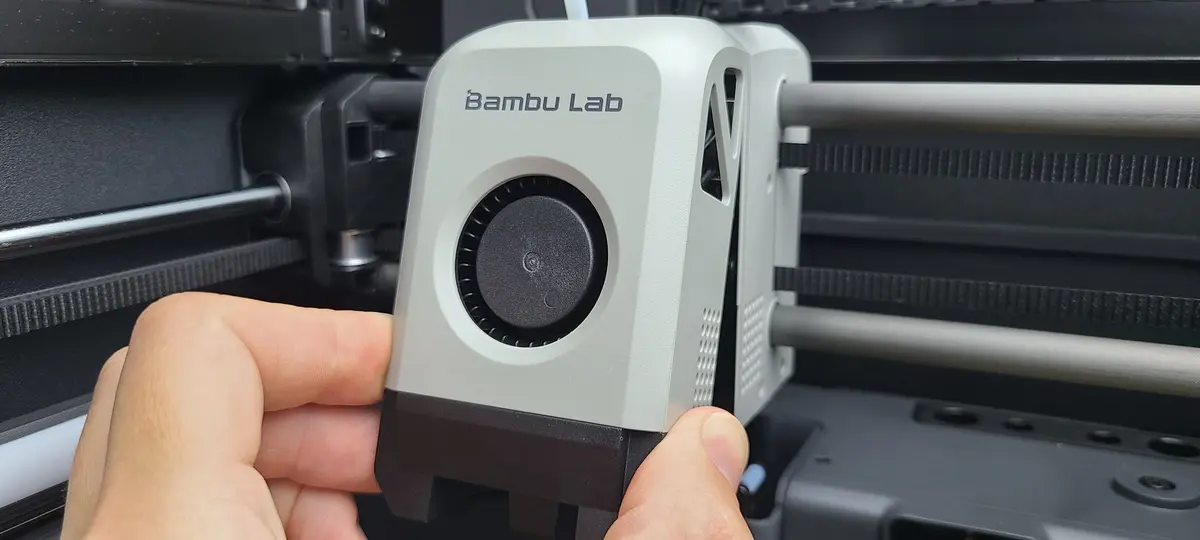

Åbn toolheadens frontdæksel.
Trin 3. Afbryd de 3 stik

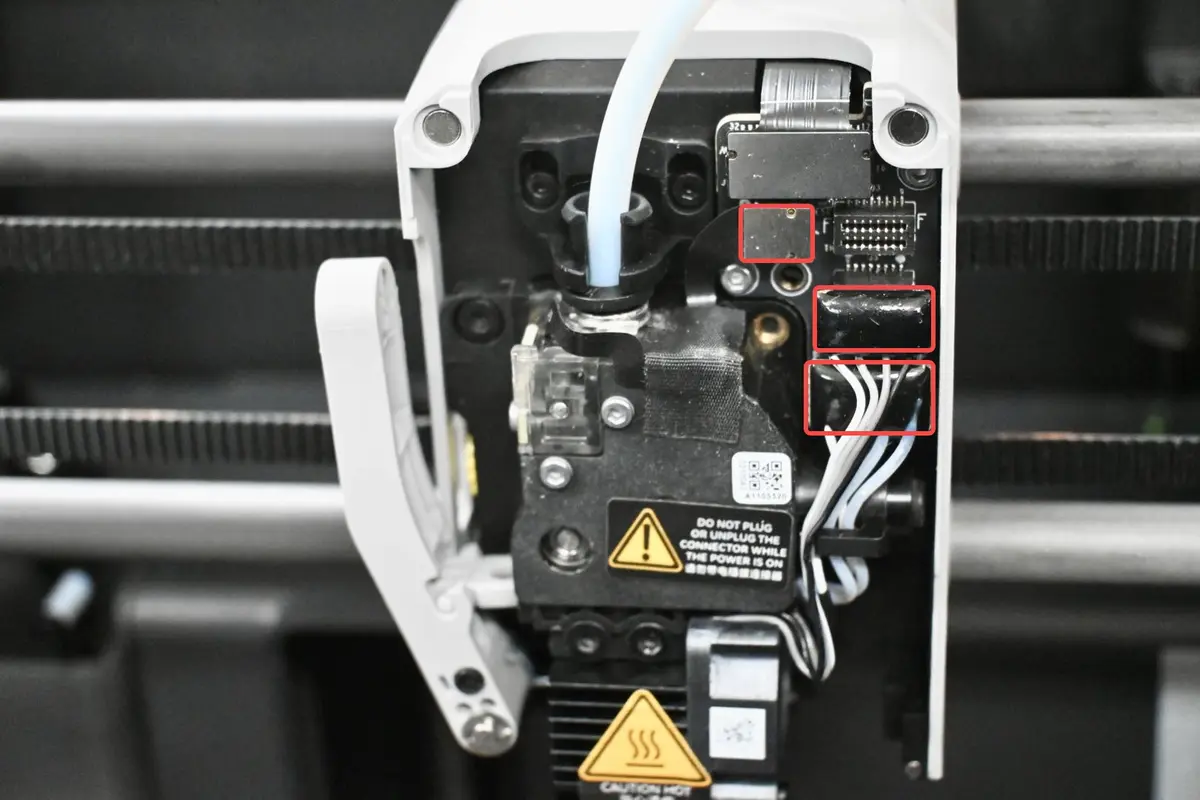

Afbryd de 3 stik på Extruder Connection Board: hall-sensor-printpladen, hotend-blæseren og hotend-varmeren.
Trin 4. Tag Extruder Connection Board ud

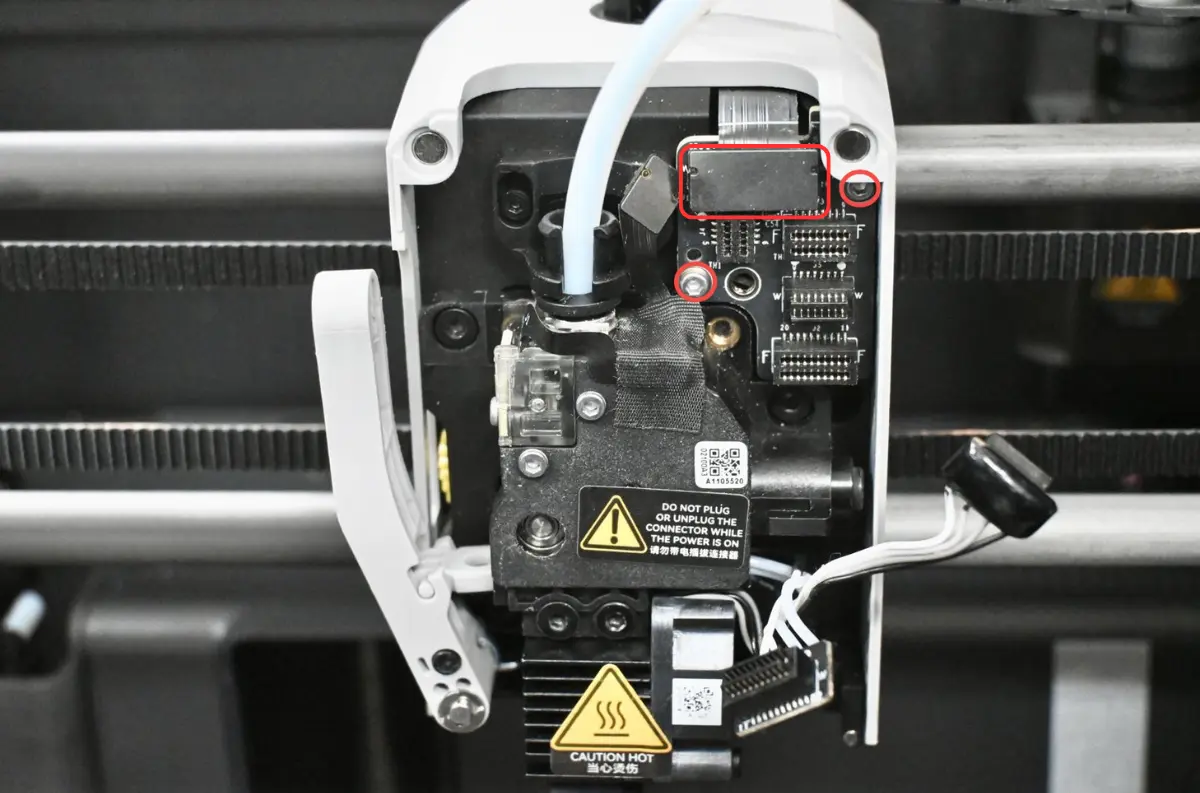

Afbryd FPC-kablet, og brug derefter H1.5 unbrakonøglen til at fjerne de 2 skruer. Tag Extruder Connection Board af frontdækslet på slæden.
Montér Extruder Connection Board
Trin 1. Fastgør Extruder Connection Board
Sæt den nye Extruder Connection Board tilbage på frontdækslet på slæden. Brug H1.5 unbrakonøglen til at spænde de 2 skruer. Ret derefter FPC-kablets ende ind med porten på den nye printplade, og tryk den ned, indtil den låser på plads.
Brug billedet nedenfor til at bekræfte, at FPC-kablet sidder helt i:
Trin 2. Tilslut de 3 stik
Tilslut kablerne til hotend-blæseren, hotend-varmeren og hall-sensor-printpladen i rækkefølge.
Trin 3. Montér toolheadens frontdæksel igen
Trin 4. Bekræft udskiftningen
Se Tjek funktionen.
Udskift både TH Board og Extruder Connection Board
Fjern TH Board og Extruder Connection Board
Trin 1. Forberedelse
-
Filamentet er aflæst
-
❗❗❗Sluk printeren og tag strømkablet ud

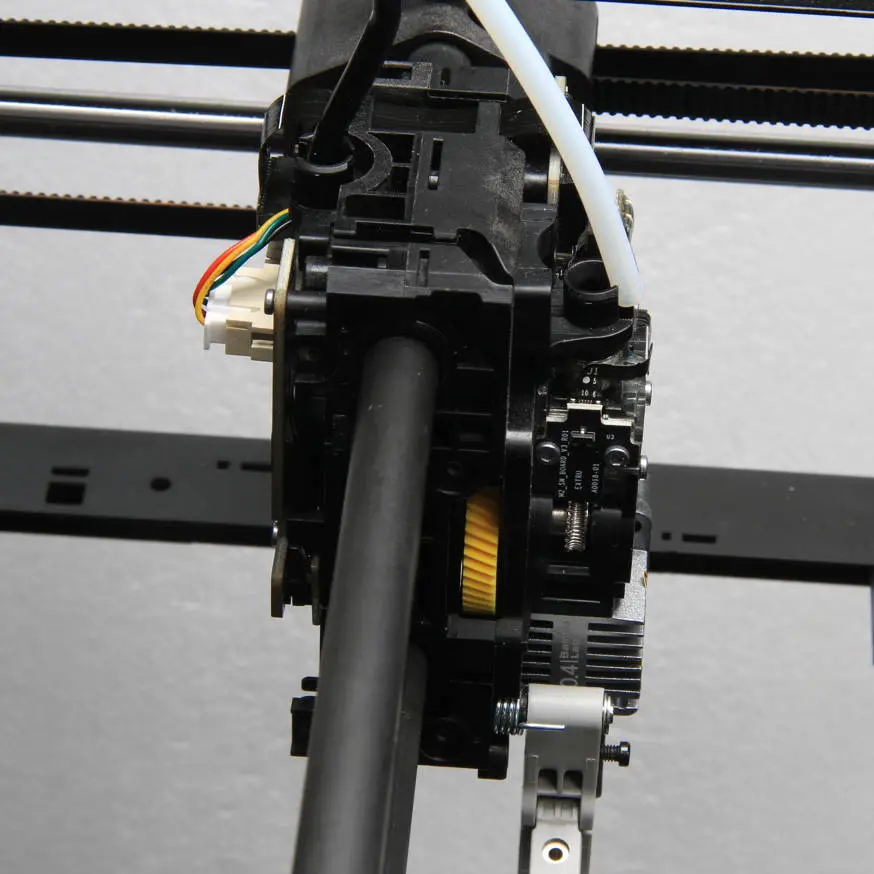

Trin 2. Fjern toolhead-huset
Se Toolhead-hus for at fjerne hele toolhead-huset.
Trin 3. Fjern FPC-kablet

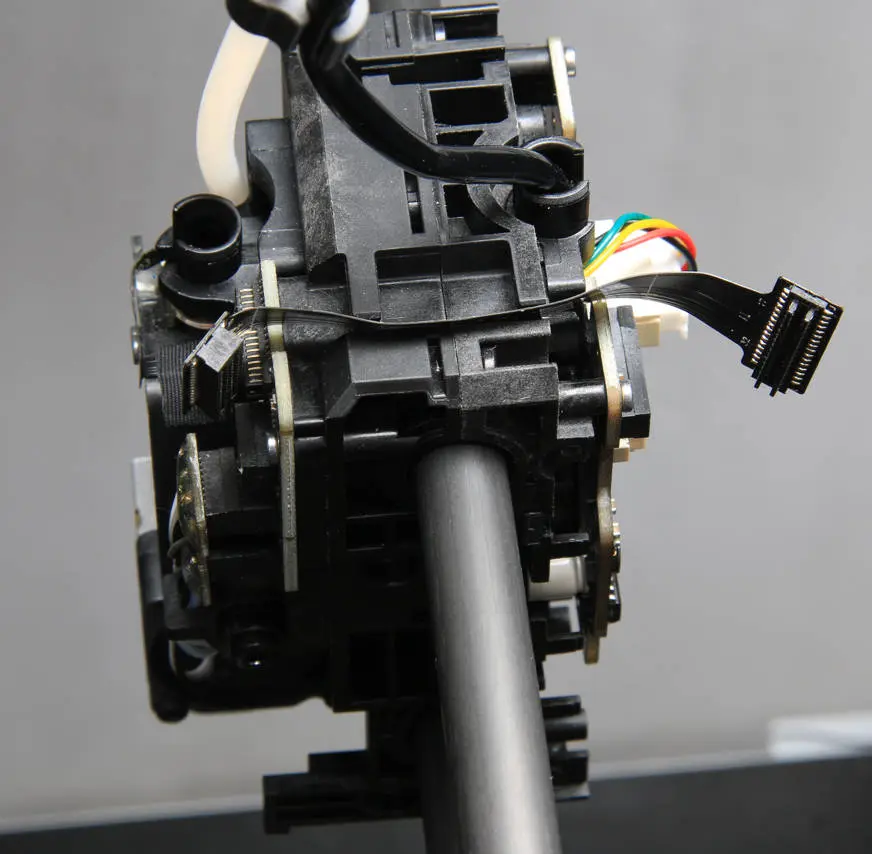

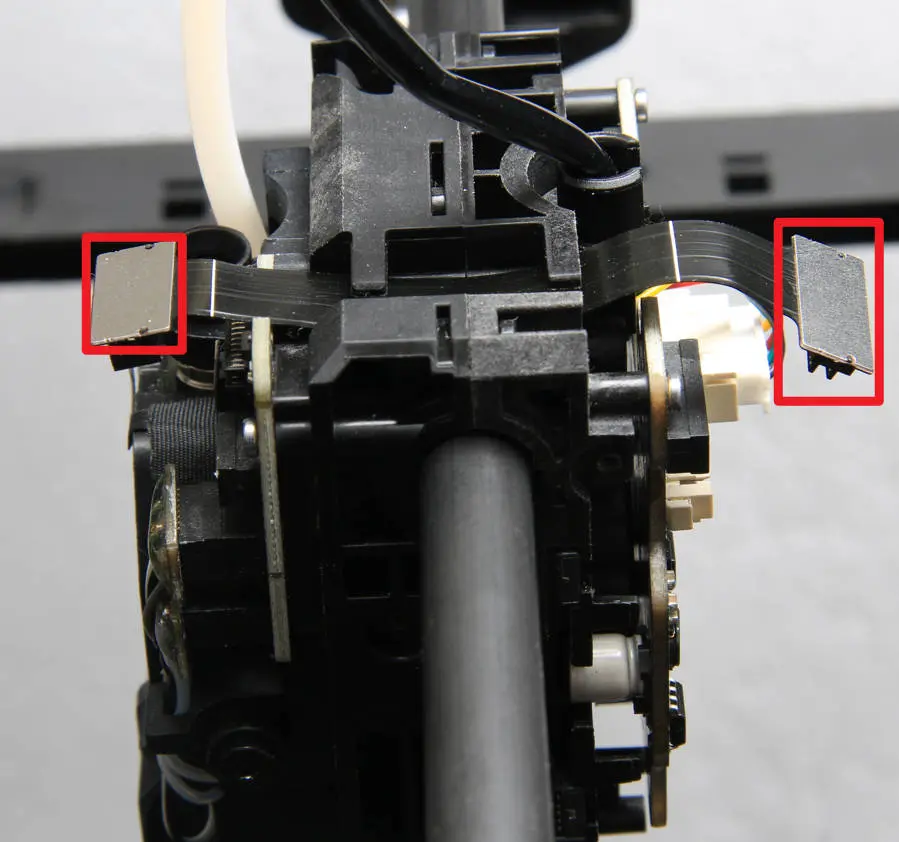

Afbryd begge ender af FPC-kablet, og fjern det.
|
|
Trin 4. Fjern Extruder Connection Board

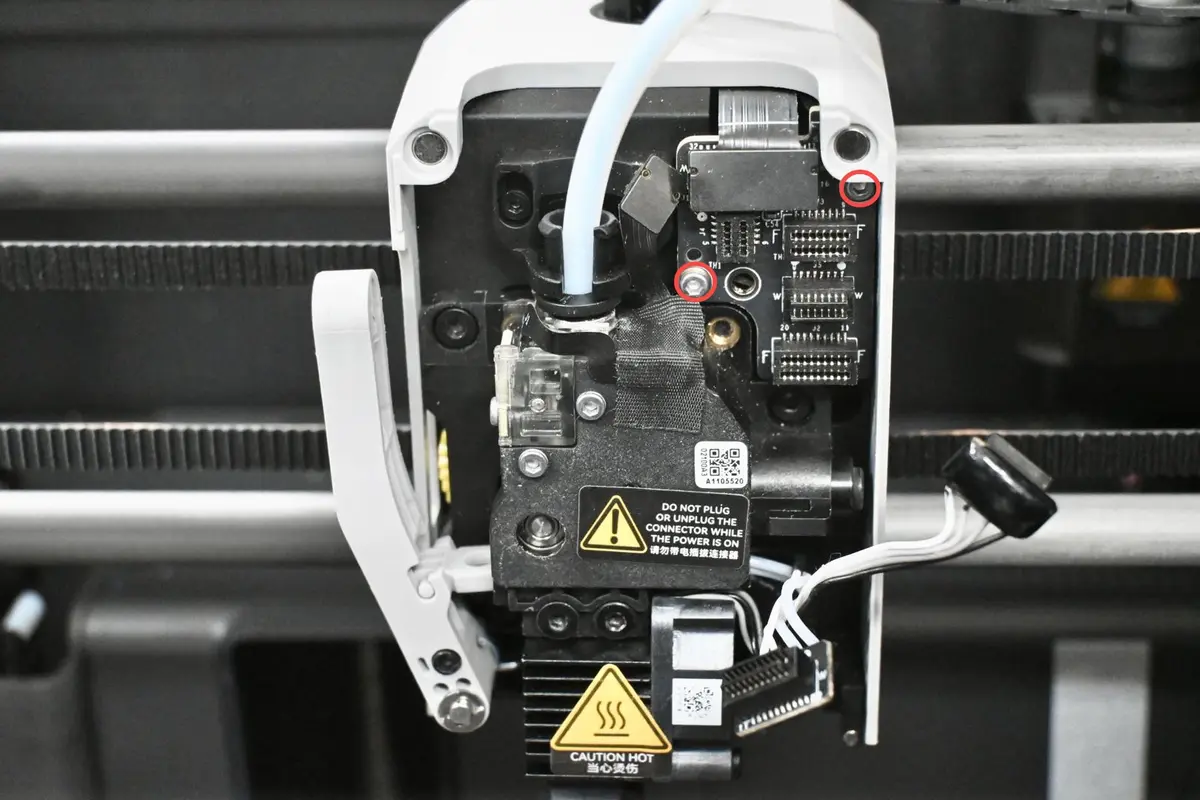

Afbryd de 3 stik (hall-sensor-printplade, hotend-blæser og hotend-varmer). Brug H1.5 unbrakonøglen til at fjerne de 2 skruer, og tag derefter Extruder Connection Board ud.
|
|
Trin 5. Fjern skruerne på TH Board
Afbryd ekstrudermotorens kabel, og brug derefter H1.5 unbrakonøglen til at fjerne de 3 skruer.
Trin 6. Tag TH Board ud
Vend TH Board om. Afbryd toolhead-kablet bagpå, og tag derefter TH Board ud.
Montér TH Board og Extruder Connection Board
Trin 1. Montér TH Board
Tilslut toolhead-kablet. Med motorstikket vendt udad monteres TH Board derefter på bagdækslet på slæden.
|
|
⚠️ Bemærk:
1. Stikkets placering: Sørg for, at soklen ikke er løftet, forskudt eller vendt forkert (lederne skal vende opad). Forkert montering kan udløse HMS-fejl.
❌ Forkert ✅ Korrekt 2. Stikkets retning: Tjek, at tekstretningen på toolhead-kablets stik passer med tekstretningen på TH Board. Hvis stikket vender forkert, kan det give kortslutning i printerens strømforsyning.
Trin 2. Fastgør TH Board
Spænd de 3 skruer, og tilslut ekstrudermotorens kabel.
Trin 3. Montér Extruder Connection Board
Montér Extruder Connection Board på frontdækslet på slæden. Spænd de 2 skruer for at fastgøre den. Tilslut derefter kablerne til hotend-blæser, varmer og hall-sensor-printplade i rækkefølge.
|
|
|
Trin 4. Montér FPC-kablet

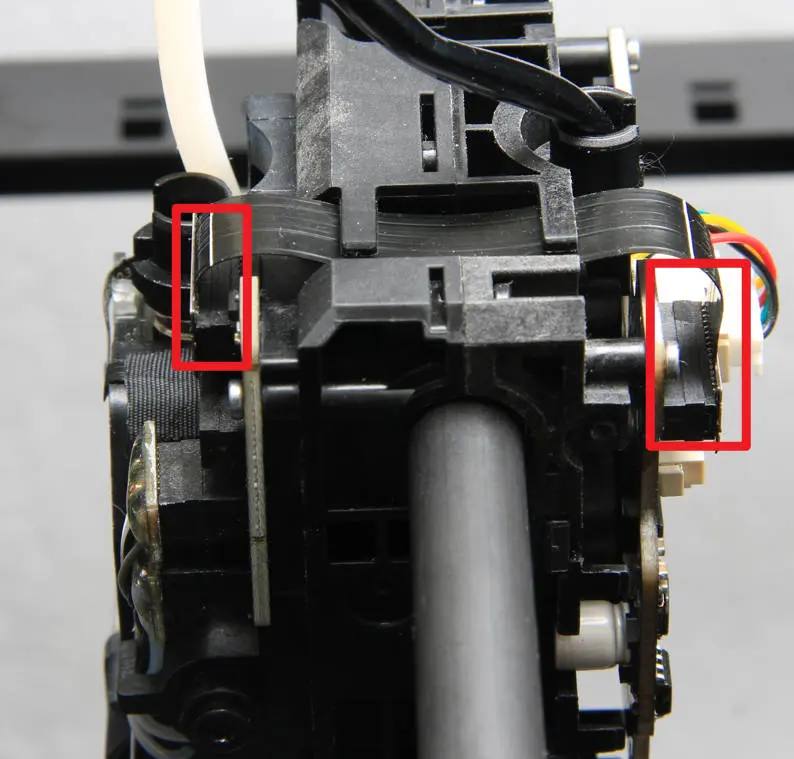

Læg FPC-kablet i kabelkanalen oven på slæden. Tilslut begge ender til de tilsvarende porte på Extruder Connection Board og TH Board.
|
|
|
Brug billedet nedenfor til at tjekke, at FPC-kablet sidder helt i:
Trin 5. Montér toolhead-huset igen

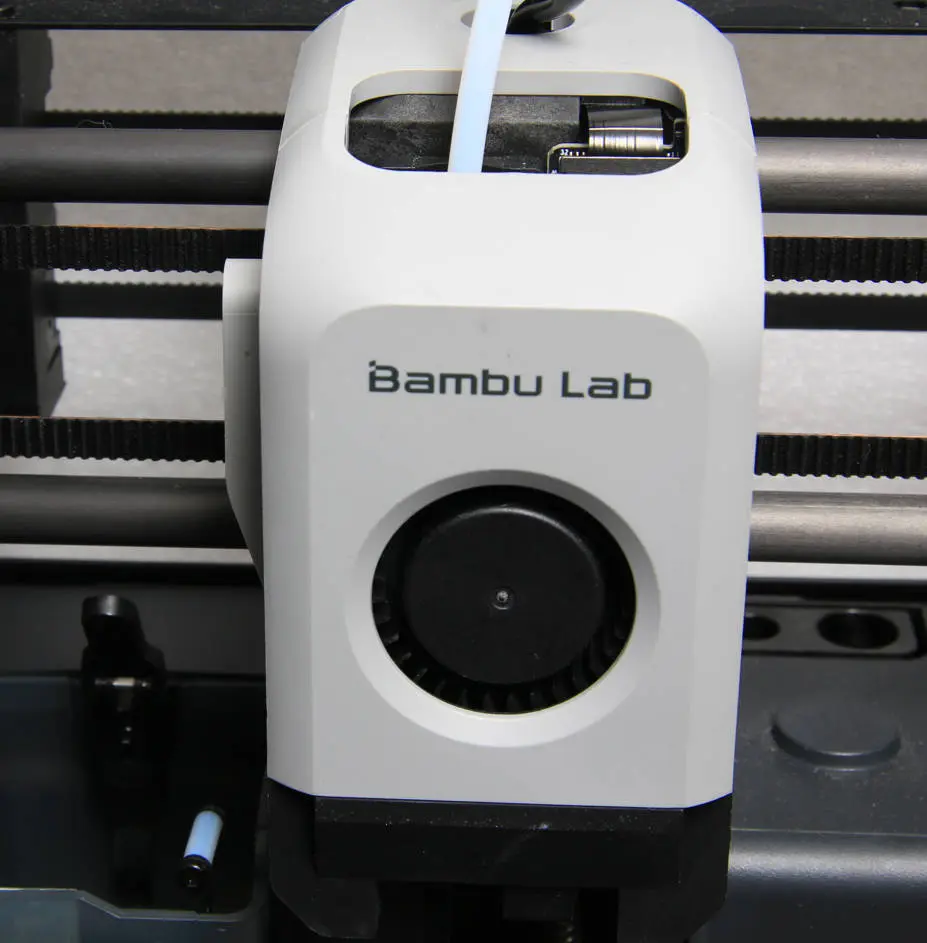

Se Toolhead-hus for at montere hele toolhead-huset igen.
Trin 6. Bekræft udskiftningen
Se Tjek funktionen.
Tjek funktionen
-
Se enheden efter. Der må ikke være forskydninger eller løftede dele ved samlingspunkterne.
-

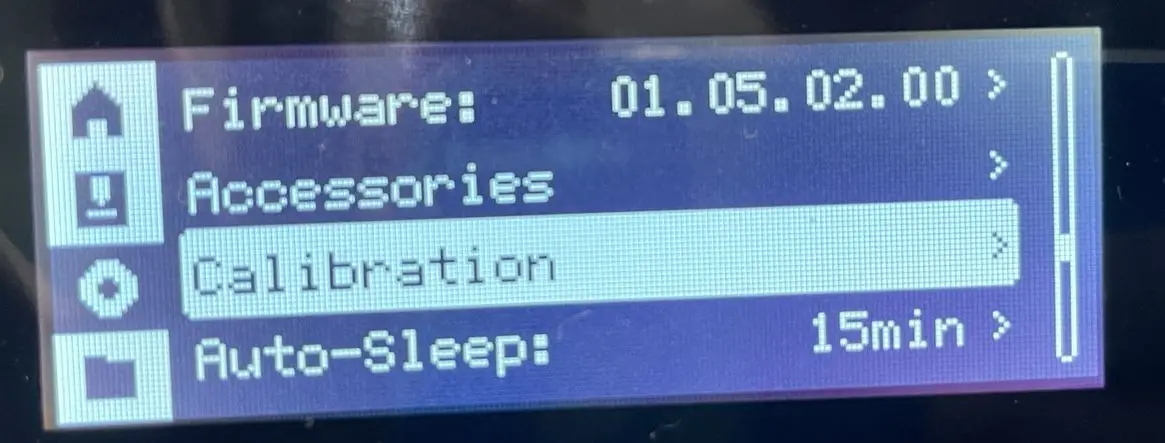

Tænd printeren, og kør enhedskalibreringen. Hvis kalibreringen gennemføres uden fejl, er udskiftningen færdig.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
