Fejlsøgning af kommunikationsproblemer på P1-serien (I) Unormal AP-MC-kommunikation

Symptom

1. Printeren er tændt og i tomgang, men toolheaden bevæger sig ikke langs X- og Y-aksen, når du trykker på retningsknapperne (Rx-fejl);

2. Der er ingen temperaturoplysninger på skærmen, både hotend- og varmepladetemperaturen vises som "0" (Tx-fejl);

3. Både toolheadens bevægelse og temperaturen er unormale (Rx- & Tx-fejl).

Årsager & løsninger

1. Komponenter på AP-boardet kan være beskadigede og skal udskiftes.

2. MC-boardet kan være defekt og skal udskiftes.

3. Der kan være dårlig forbindelse på MC-AP-kablet, som skal tilsluttes igen eller udskiftes.

Sikkerhedsadvarsel og maskinens tilstand før start

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder toolhead-ledninger, da arbejde med tændt printer kan forårsage kortslutning, som kan føre til yderligere skader på elektronikken og sikkerhedsfarer.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du være nødt til at adskille nogle dele, herunder hotend. Det kan blotlægge ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Har du betænkeligheder eller spørgsmål til denne guide, så opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Nødvendigt værktøj

• H2.0 unbrakonøgle
• Multimeter
• Pincet

Fremgangsmåde

Trin 1 - Bekræft fejlsymptomet

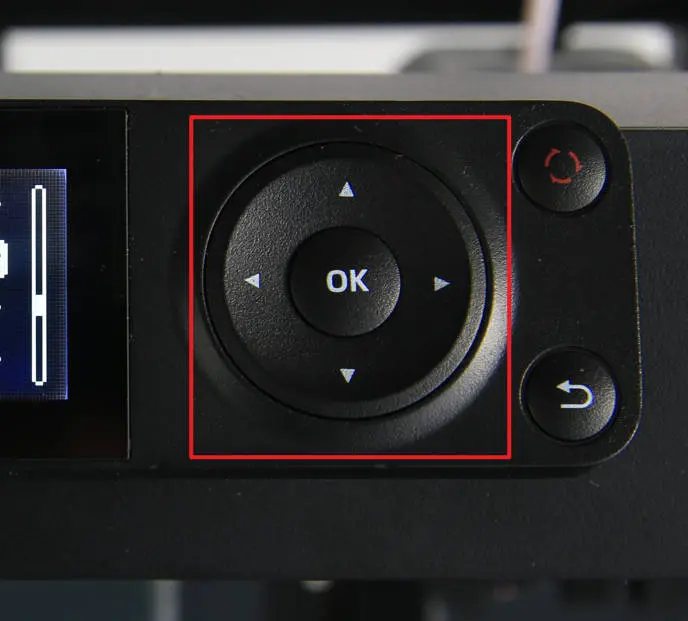

Når printeren er tændt og i tomgang, skal du tjekke temperaturoplysningerne på skærmen og styringen af toolheadens bevægelse for at se, om printeren har en RX-fejl, en TX-fejl eller begge dele, og derefter gå videre til næste trin.

Trin 2 - Tjek MC-boardets status

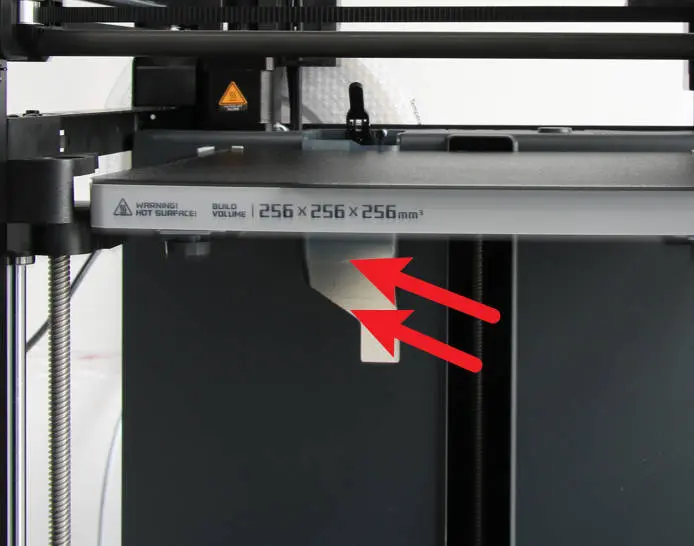

Hvis du i trin 1 har bekræftet, at både RX og TX er unormale, kan du lade strømmen være tændt og observere statusindikator-LED'en på MC-boardet gennem excess chute (er du i tvivl, kan du afmontere bagpanelet først og observere indikator-LED'en direkte). Hvis MC-boardets indikator-LED blinker normalt, kan du gå videre til næste trin. Hvis MC-boardets indikator ikke fungerer, anbefales det at udskifte MC-boardet.

(Klik MC-board for at lære, hvordan du udskifter MC-boardet)

Trin 3 - Forkontrol af dårlig kontakt på AP-MC-kablet

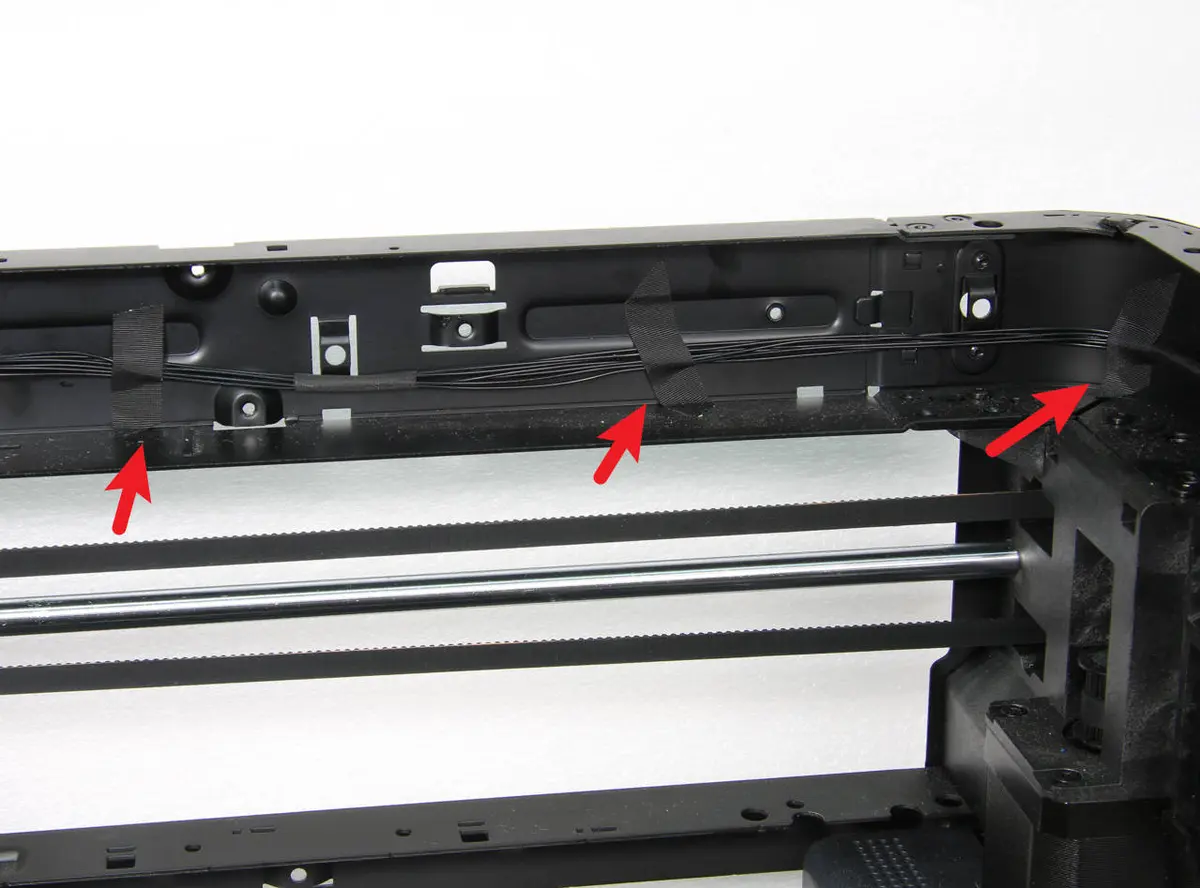

Hvis Tx er unormal (ingen temperatur), kan du fortsætte med at fjerne fastgøringstapen på AP-MC-kablet, mens strømmen er tændt, og derefter ryste hele kablet for at se, om temperaturen på skærmen ændrer sig. Hvis der ingen ændring er, så gå videre til næste trin. Hvis der er en ændring, tyder det på dårlig forbindelse, og du kan gå til trin 5.

Trin 4 - Tjek AP-boardet

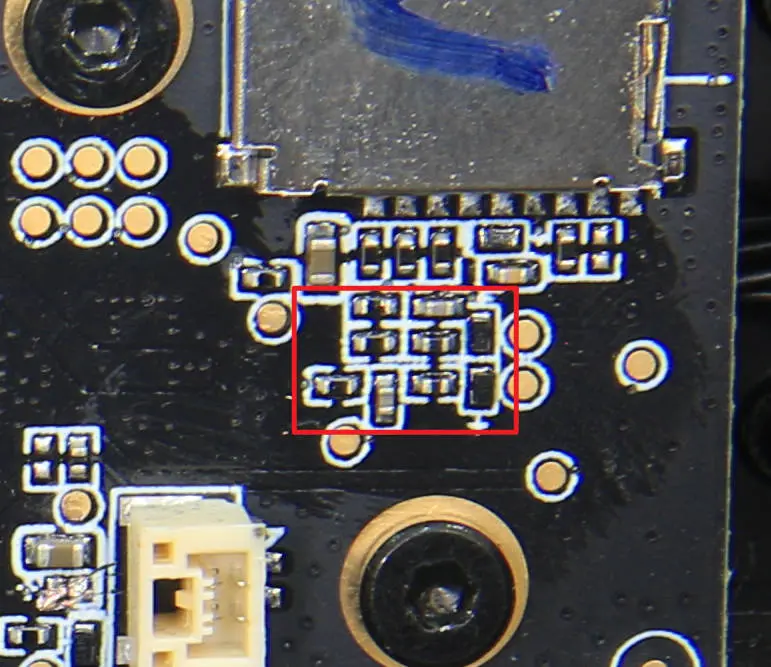

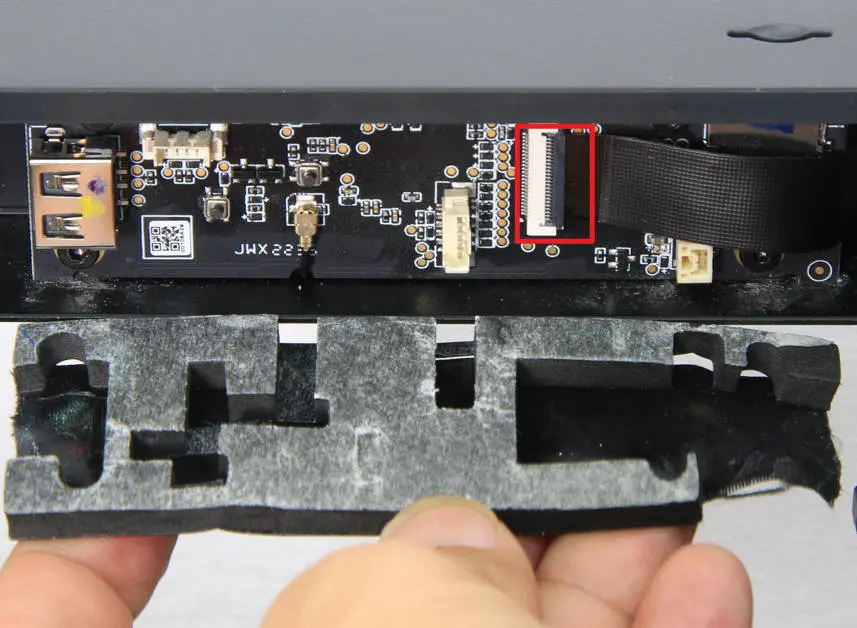

Fjern skummet over AP-boardet, frakobl kameraets forbindelseskabel, tjek komponenternes tilstand under kortslidsen, og bekræft, at intet mangler eller er brændt. Er det tilfældet, så udskift AP-boardet. Er der ingen uregelmæssigheder, så gå videre til næste trin.

(Klik AP-board for at lære, hvordan du udskifter AP-boardet)

Trin 5 - Tjek stikkene

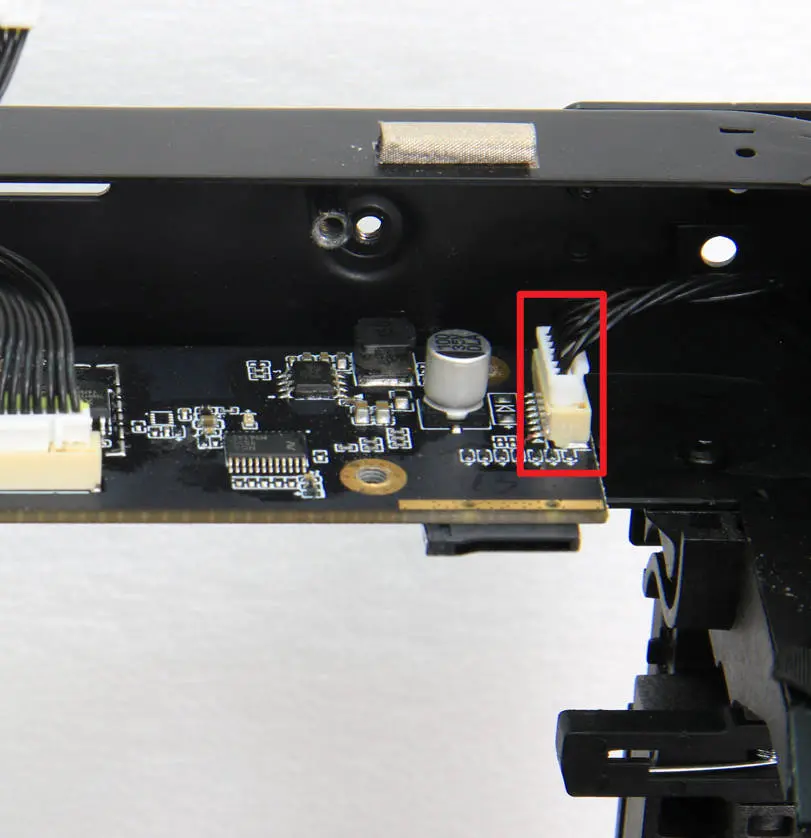

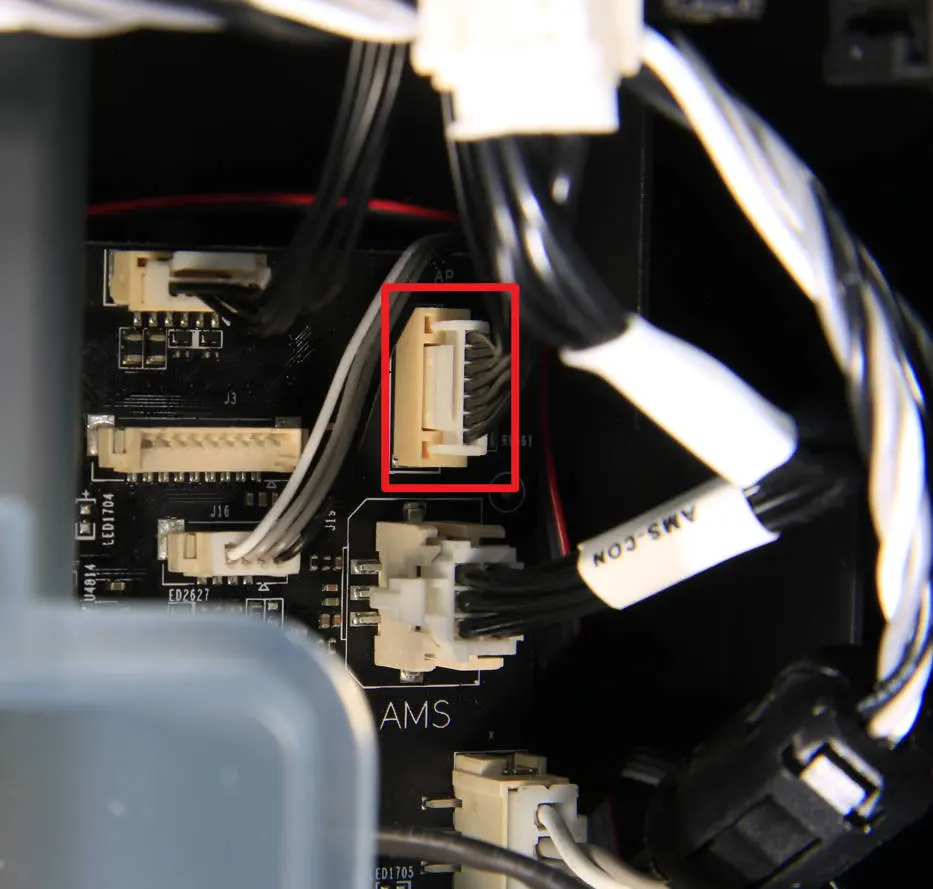

Følg de relevante trin i MC-AP-kabel, find kablets stik på AP-boardet og MC-boardet, bekræft at forbindelsen er normal, træk stikket ud, og kontrollér, at stik og holdere er normale og uden skader. Gå derefter videre til næste trin.

Trin 6 - Kontinuitetstest af MC-AP-kablets forbindelse

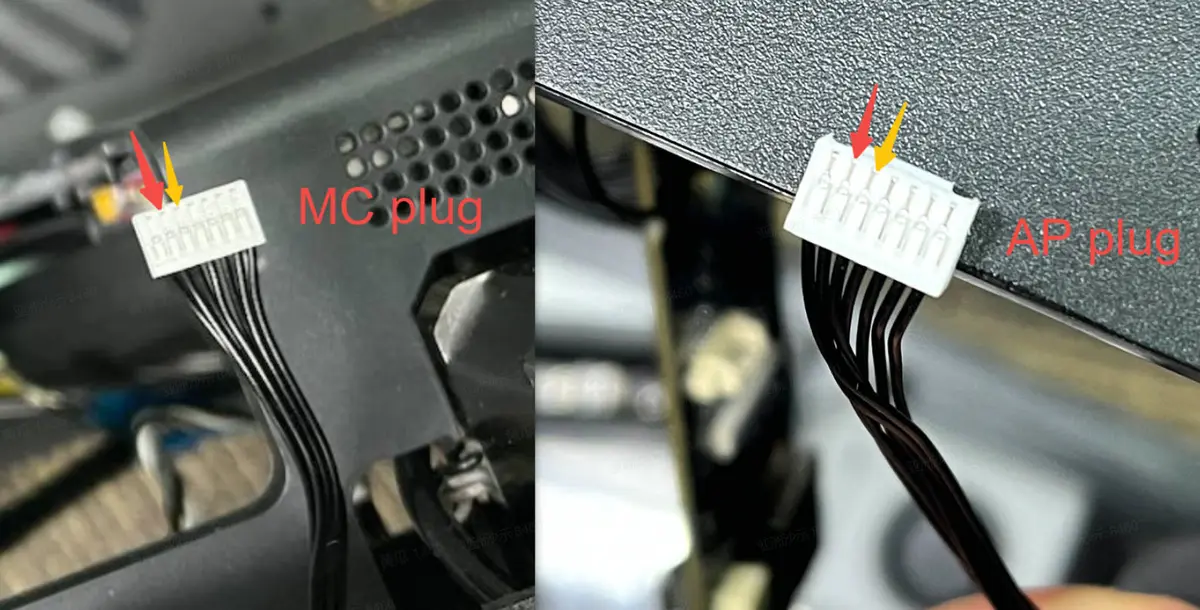

Brug et multimeter til at måle, om den anden og tredje kontakt på AP-stikkene (henholdsvis røde og gule punkter nedenfor) leder. Hvis du kan måle ledning på tværs af de røde punkter og de gule punkter, så gå videre til næste trin. Er der brud på ledningen på et af punktsættene (rødt eller gult), så udskift kablet.

Trin 7 - Tjek MC-boardet

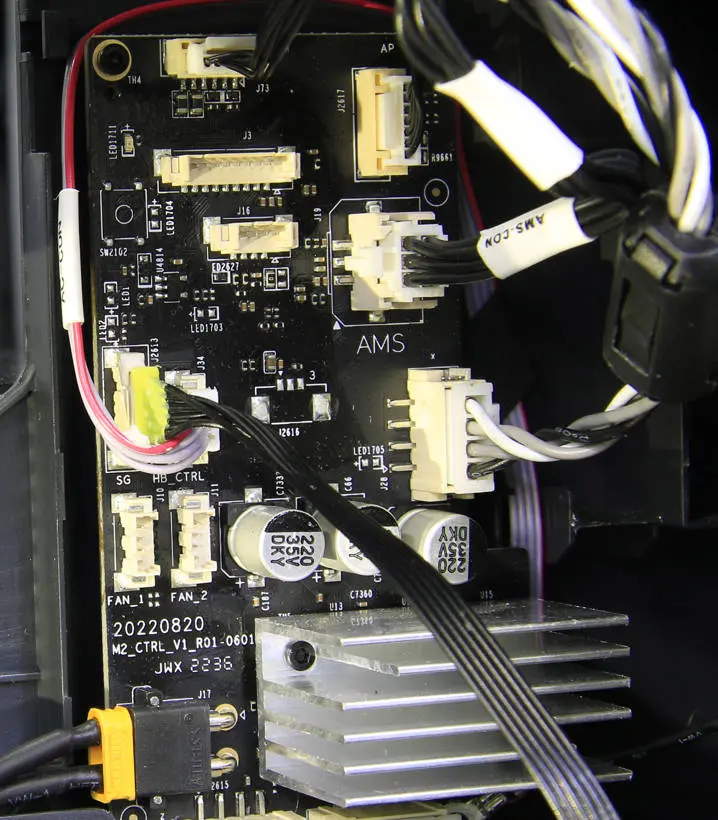

Hvis der ikke findes uregelmæssigheder i ovenstående trin, og MC-boardets indikator i trin 1 er bekræftet at fungere normalt, kan du prøve at observere, om der er synlige beskadigede komponenter på MC-boardet. Finder du nogen, så udskift MC-boardet. Kan du ikke finde nogen skader, så send LOG-filen til serviceteamet til analyse og bekræftelse. Du kan også tjekke MC-TH-kablet (det bør være en separat fejlsøgningsguide).
