Fejlsøgning af fremførings- og tilbagetrækningsfejl på AMS

Denne artikel giver fejlsøgningsmetoder til almindelige fremførings- og tilbagetrækningsfejl på AMS. Når du oplever problemer med AMS'ens fremføring og tilbagetrækning, kan du bruge denne artikel til at fejlsøge ud fra fejlmeddelelser og symptomer. Før du fejlsøger, anbefaler vi, at du sætter dig ind i AMS'ens hovedfunktioner og arbejdsgang, såsom forindlæsning, læsning af RFID, fremføring og tilbagetrækning samt fremføringsassist-tilstand, ved at læse denne wiki-artikel:

Introduktion til AMS'ens hovedfunktioner og arbejdsgang

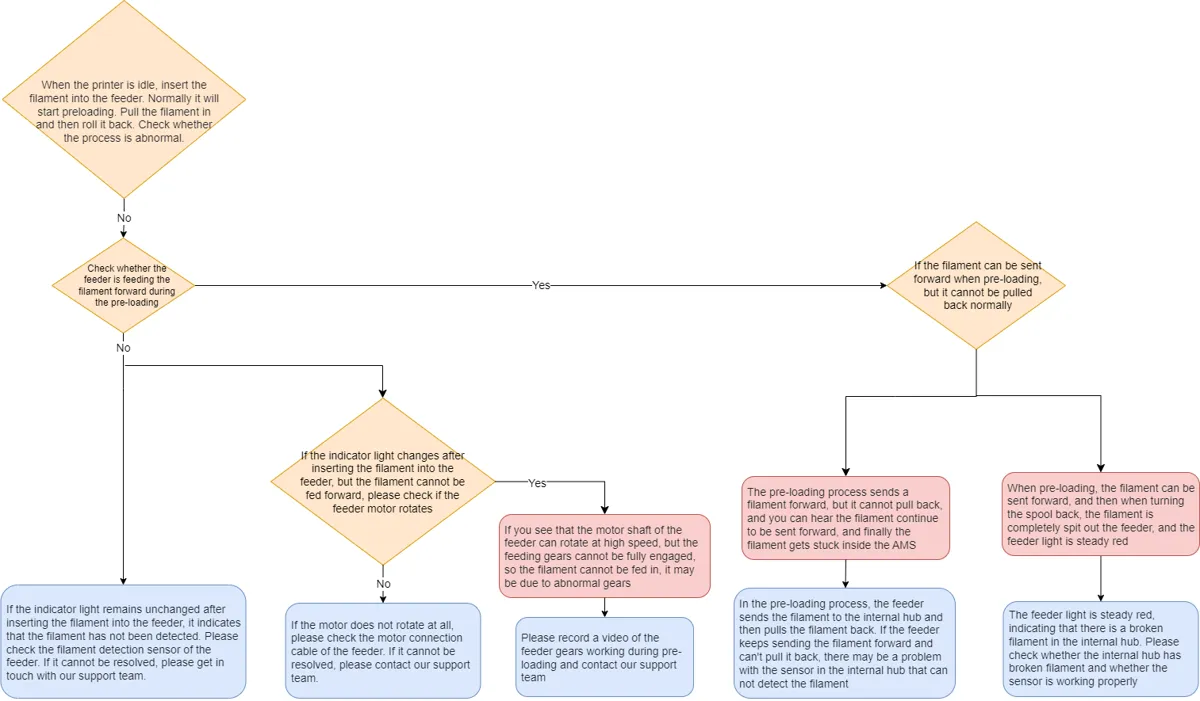

1. Fejlsøgning ved fejl under forindlæsning

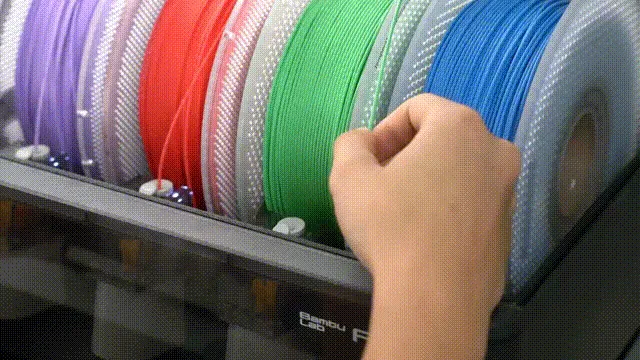

Når AMS er inaktiv, vil isætning af filament få AMS til at forindlæse filamentet. Feederen i første trin leverer filamentet til den interne hub, hvor det registreres af sensorer. Efter registreringen trækker feederen i første trin filamentet tilbage. Hvis forindlæsningen fejler, er der flere muligheder:

1.1 Defekte sensorer på feederen i første trin

Hvis sensoren ikke virker, kan den ikke registrere filament ved isætning, og LED-statussen ændrer sig ikke. Du kan læse denne artikel for at forstå LED'ens status, når AMS er normal: Fejlsøgning af AMS LED-status.

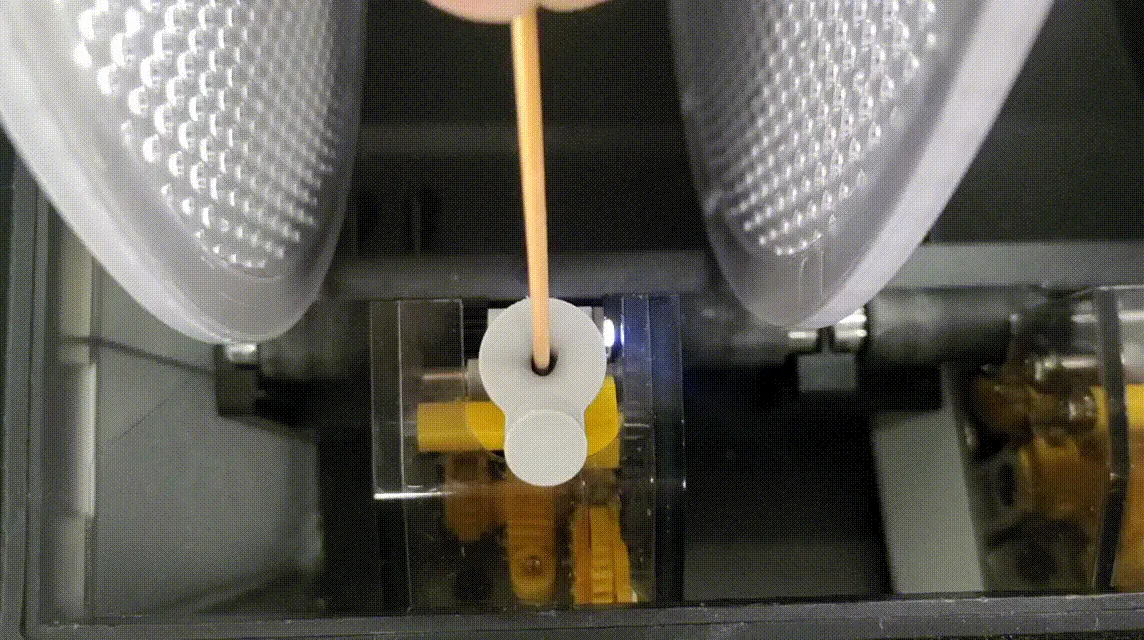

Som vist på billedet nedenfor lyser LED'en konstant hvidt, når alt er normalt, efter der er sat filament i. Den er slukket, når der ikke er isat filament.

Hvis LED-statussen ikke ændrer sig efter isætning af filament, kan sensoren være defekt. Du kan læse denne wiki-artikel for at prøve igen efter rengøring af Hall-sensoren: Fejlsøgning af feeder i første trin på AMS. Du kan også bruge isætningshjælpen til at bekræfte, at motorerne i feederne i første trin fungerer korrekt.

1.2 Defekt motor i feederen i første trin

Efter isætning af filament ændrer LED-statussen sig, men motoren trækker ikke filamentet ind. Det kan skyldes en løs ledning til motoren, eller at motoren fejler. Se venligst denne wiki-artikel for fejlsøgning: Fejlsøgning af feeder i første trin på AMS.

1.3 Defekt tandhjul i feederen i første trin

Efter isætning af filament ændrer LED-statussen sig, og du kan se motorakslen eller tandhjulet dreje, men filamentet kan ikke leveres korrekt. Det kan skyldes et defekt tandhjul. Optag venligst en video af det, og kontakt vores kundesupportteam.

1.4 Defekt sensor i den interne hub

Hvis filamentet er blevet leveret til den interne hub, men stadig føres fremad, skyldes det en defekt sensor i den interne hub. I en anden situation er filamentet trukket helt ud af feederen i første trin, men LED'en lyser konstant rødt. Det kan skyldes knækket filament i den interne hub eller en defekt sensor. Se venligst denne wiki-artikel for at kontrollere, om der er knækket filament inde i den interne hub, eller om sensoren fungerer korrekt: Afmontering og rengøring af AMS'ens interne hub.

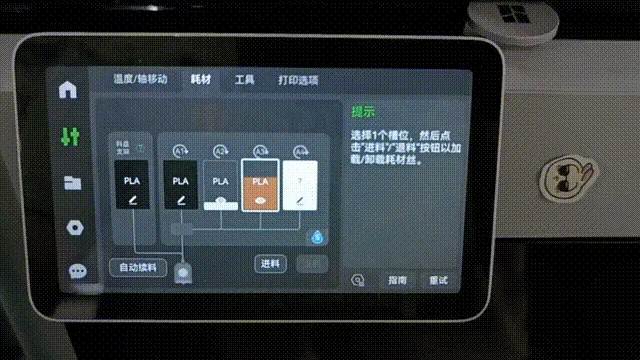

Sådan kontrollerer du, om sensoren i den interne hub er normal: Stregen for slottet vises med fed, når du manuelt fører filament helt ind til den interne hub. Når du trækker filamentet ud, vises stregen for slottet ikke længere med fed, som vist på billedet nedenfor.

Bemærk, at dette billede kun gælder X1-serien. For andre modeller kan du kontrollere det i Bambu Handy eller Bambu Studio.

2. Fejlsøgning ved fejl i RFID-læsning

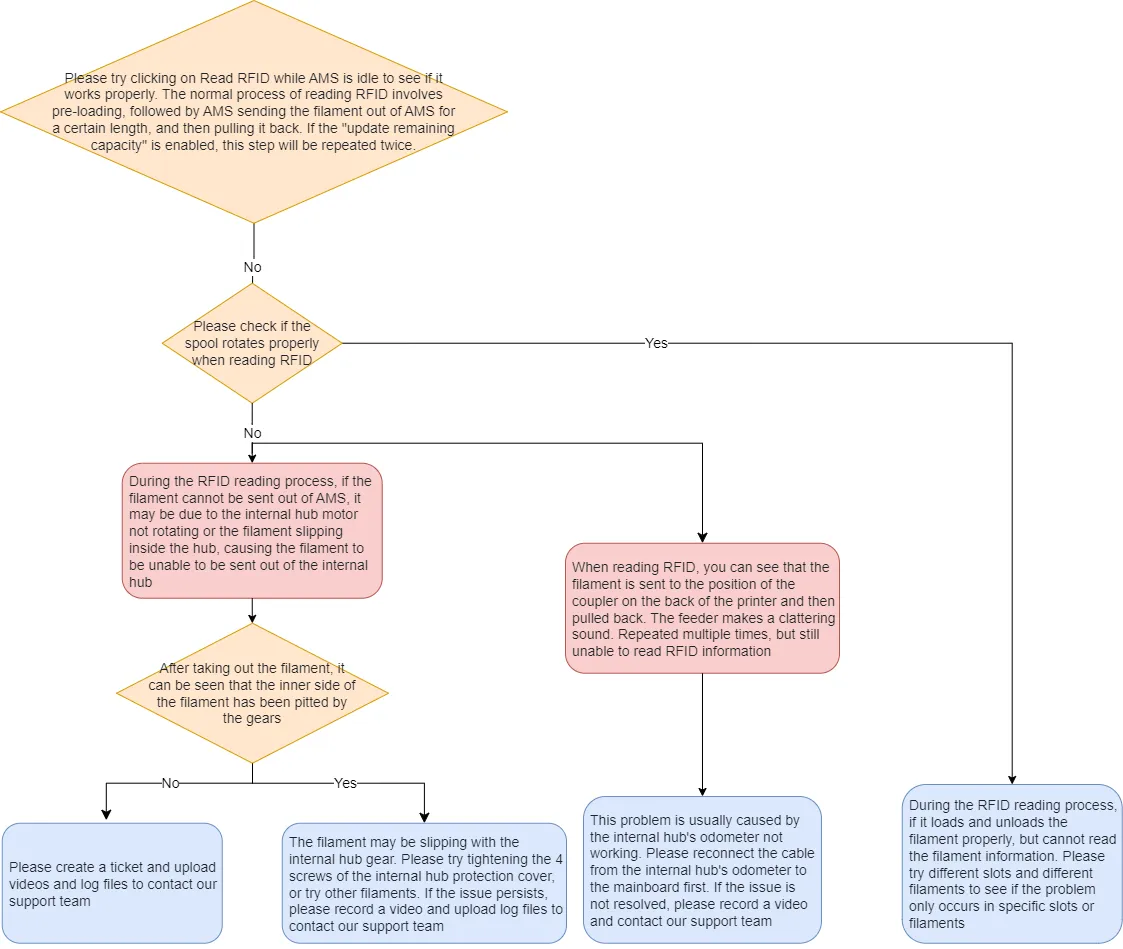

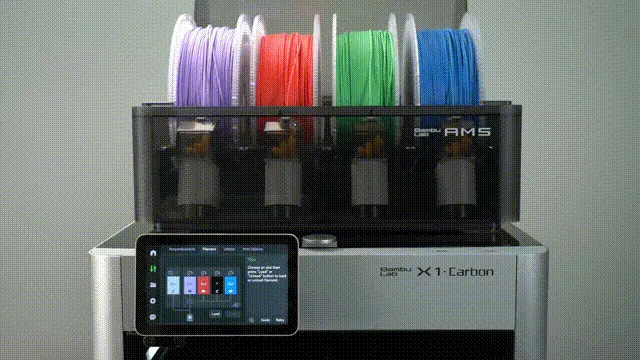

Når AMS læser RFID, forindlæser den først for at stramme filamentrullen. Derefter sender den et stykke filament ud af AMS for at dreje spolen, så kredsløbskortet kan scanne og læse informationen på RFID-tagget. Hvis fremføringen af filamentet er unormal, eller RFID-informationen ikke kan læses, er der flere mulige årsager:

2.1 Motoren i den interne hub virker ikke

Under RFID-læsning, hvis spolen kun drejer lidt og derefter stopper, kan filamentet ikke leveres ud af AMS. Fra PTFE-slangen bag på AMS ser du ikke filamentet blive leveret. Du kan også høre lyden af filamentet, der sidder fast inde i AMS. Det skyldes muligvis, at motoren ikke drejer, eller at de indvendige tandhjul er blokerede. Optag venligst en video, og upload logfilerne til os til nærmere analyse.

2.2 Filamentet skrider i den interne hub

Under RFID-læsning kan filamentet ikke leveres ud af AMS, og lyden af den drejende motor kan høres inde fra AMS. Efter filamentet er trukket ud, kan der ses fordybninger på indersiden af filamentet. Det betyder, at filamentet og den interne hub skrider.

Prøv at løse problemet på følgende måder:

• Prøv en anden spole filament.

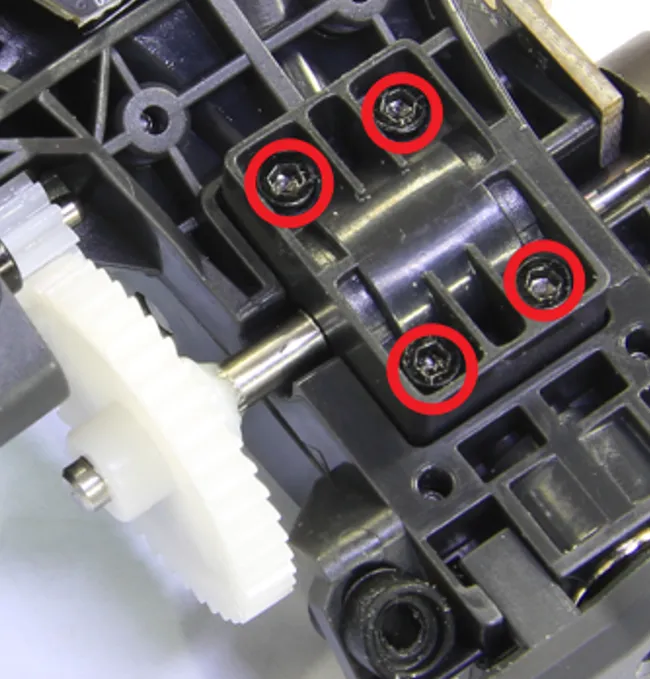

• Prøv igen efter at have spændt de 4 skruer vist på billedet nedenfor.
• Hvis problemet stadig fortsætter, så optag en video, og upload logfiler til os. Ekstruderingshjulet skal muligvis udskiftes: Udskift AMS'ens aktive ekstruderingshjulsenhed.

2.3 Defekt odometer

Under RFID-læsning kan filamentet ses blive leveret til PTFE-slangens kobling bag på printeren og derefter trukket tilbage. Feederen i første trin laver en klikkende lyd under processen. Men RFID-informationen kan ikke læses efter gentagne forsøg.

Det kan skyldes en løs ledning til odometeret, eller at odometeret er unormalt. Se venligst denne wiki-artikel for at tilslutte odometerets ledning igen: Udskiftning af AMS-hovedprintet.

Hvis problemet stadig fortsætter, så optag en video, og send den til vores kundesupportteam.

2.4 Kredsløbskortet kan ikke læse RFID-informationen

Hvis fremførings- og tilbagetrækningsprocessen er normal under RFID-læsning, men filamentinformationen ikke kan læses, så prøv følgende trin:

1. AMS skal være inaktiv for at kunne læse RFID. Hvis der allerede er leveret filament ud af AMS, kan RFID-informationen ikke læses. Inde i AMS er der 2 kredsløbskort til læsning af RFID, hvor hvert kort er ansvarligt for 2 slots som vist på billedet nedenfor.

Hvis RFID ikke kan læses i ét slot i en gruppe af slots, så brug en anden spole filament og prøv igen. Hvis andet filament kan læses korrekt, betyder det, at RFID-tagget på den forrige spole er unormalt. I så fald kan du også prøve igen ved at vende spolens 2 sider, da der er et RFID-tag på hver side.

Hvis begge slots i en gruppe ikke kan læse RFID, kan det tilsvarende RFID-kort være unormalt. Byt om på placeringen af de 2 RFID-kort for at se, om problemet flytter sig til den anden gruppe af slots. Hvis ja, ligger problemet ved RFID-kortet.

Hvis ingen af de 4 slots kan læse RFID fra noget filament, kan AMS-hovedprintet være unormalt. Kontakt venligst vores kundesupportteam for at få det bekræftet.

3. Fejlsøgning ved fremføringsfejl

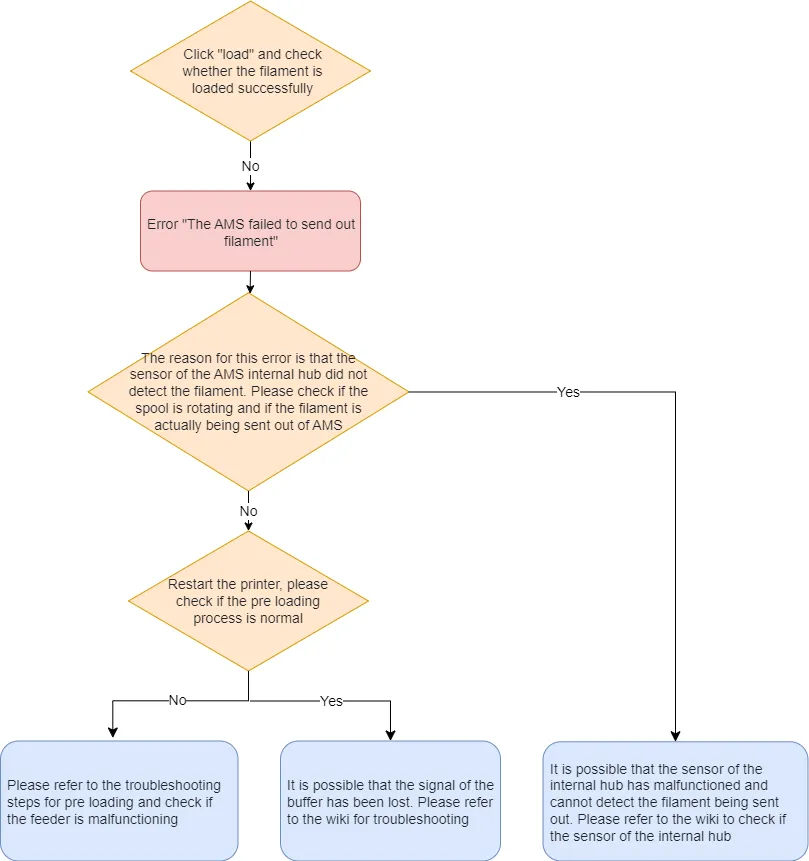

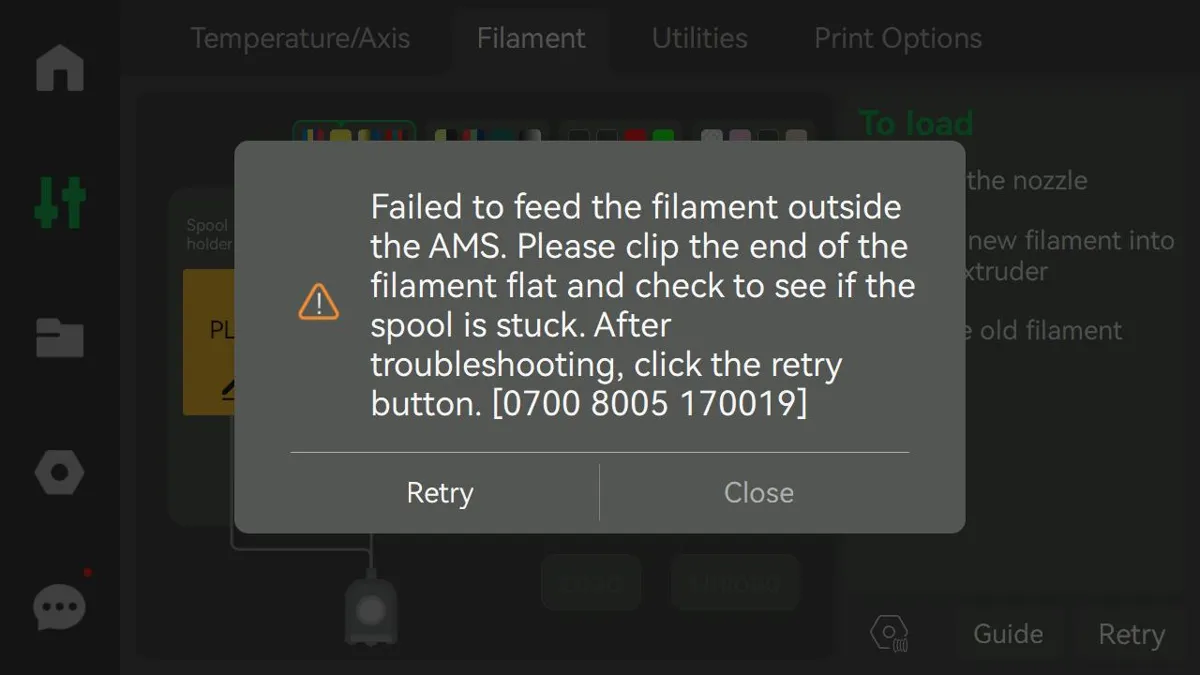

3.1 Kunne ikke fremføre filament ud af AMS

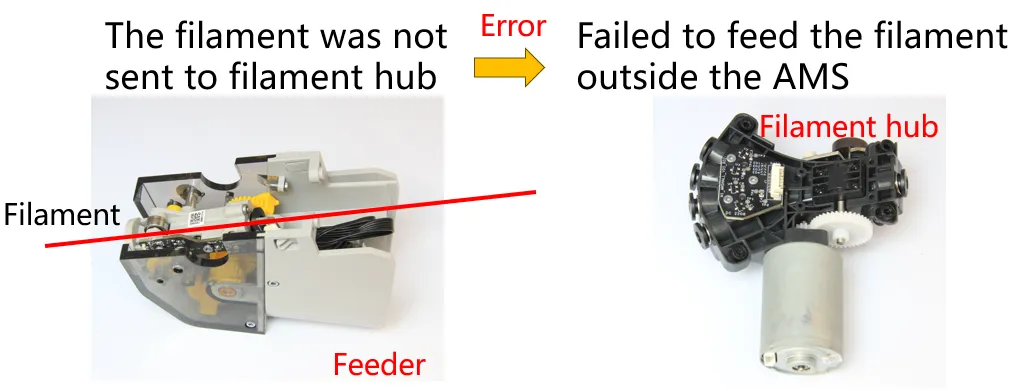

Hvis du får denne fejl, betyder det, at Hall-kontakten i AMS'ens interne hub ikke kan registrere filamentet. Det tyder på en mulig fejl i fremføringsprocessen på grund af en af følgende årsager:

3.1.1 Feederen i første trin er unormal

Det er muligt, at feederen i første trin er unormal, hvilket også som regel forhindrer forindlæsningen i at fungere korrekt. Se venligst afsnittet fejlsøgning ved fejl under forindlæsning for at genstarte printeren, sætte filament i til forindlæsning og derefter kontrollere, om feederen i første trin fungerer normalt.

3.1.2 Hall-kontakten i AMS'ens interne hub er unormal

Efter du klikker på "Load", kan filamentet leveres til PTFE-slangen bag på AMS, men fejlen om, at "kunne ikke fremføre filament ud af AMS", rapporteres stadig. Det kan skyldes, at den unormale Hall-kontakt i den interne hub ikke kan registrere filamentet, som derfor anses for stadig at være inde i AMS. Se venligst afsnittet fejlsøgning ved fejl under forindlæsning for at genstarte printeren og derefter sætte filament i for at kontrollere, om Hall-kontakten er normal.

3.1.3 Signalet fra filamentbufferen er tabt

Når forindlæsning og RFID-læsning er normale, men motoren i feederen i første trin ikke reagerer, efter du klikker på "Load", og fejlen om, at "kunne ikke fremføre filament ud af AMS", stadig rapporteres, kan det tyde på et problem med bufferen. Se venligst denne wiki-artikel for fejlsøgningstrin: HMS_0700-4000-0002-0001: Signalet fra filamentbufferen er tabt, kablet eller positionssensoren fungerer muligvis ikke.

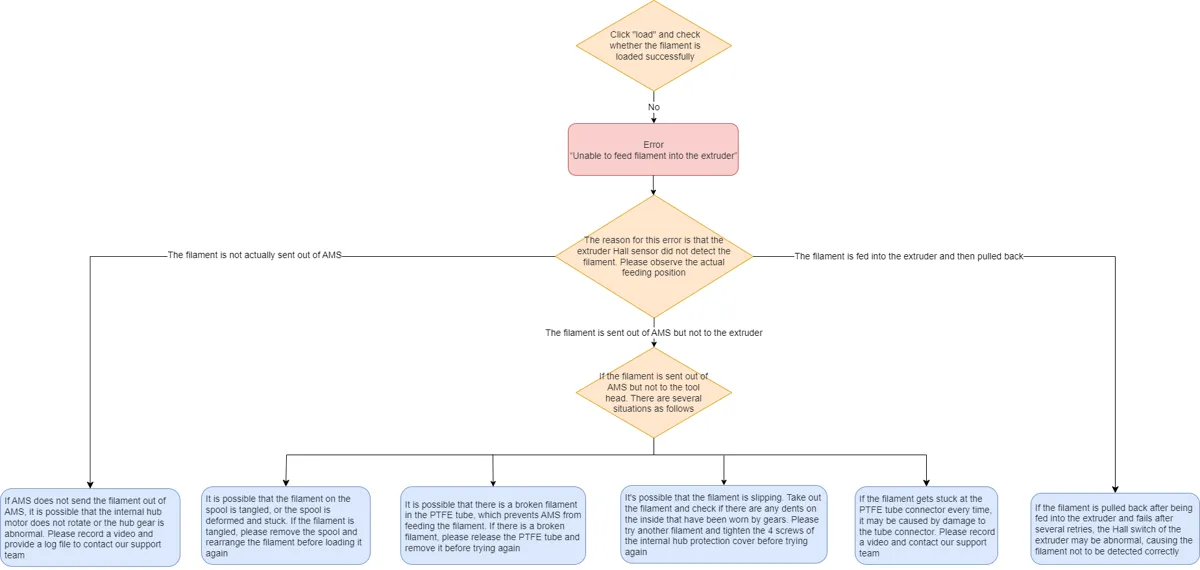

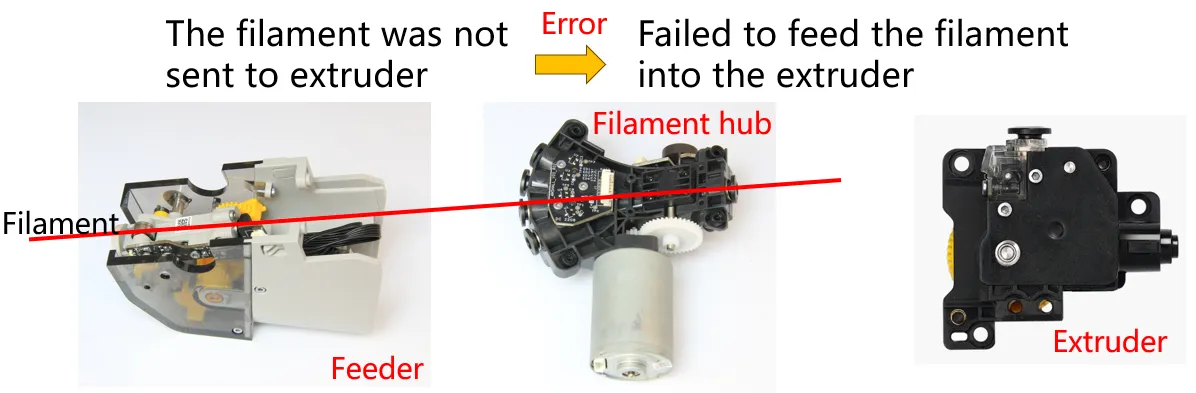

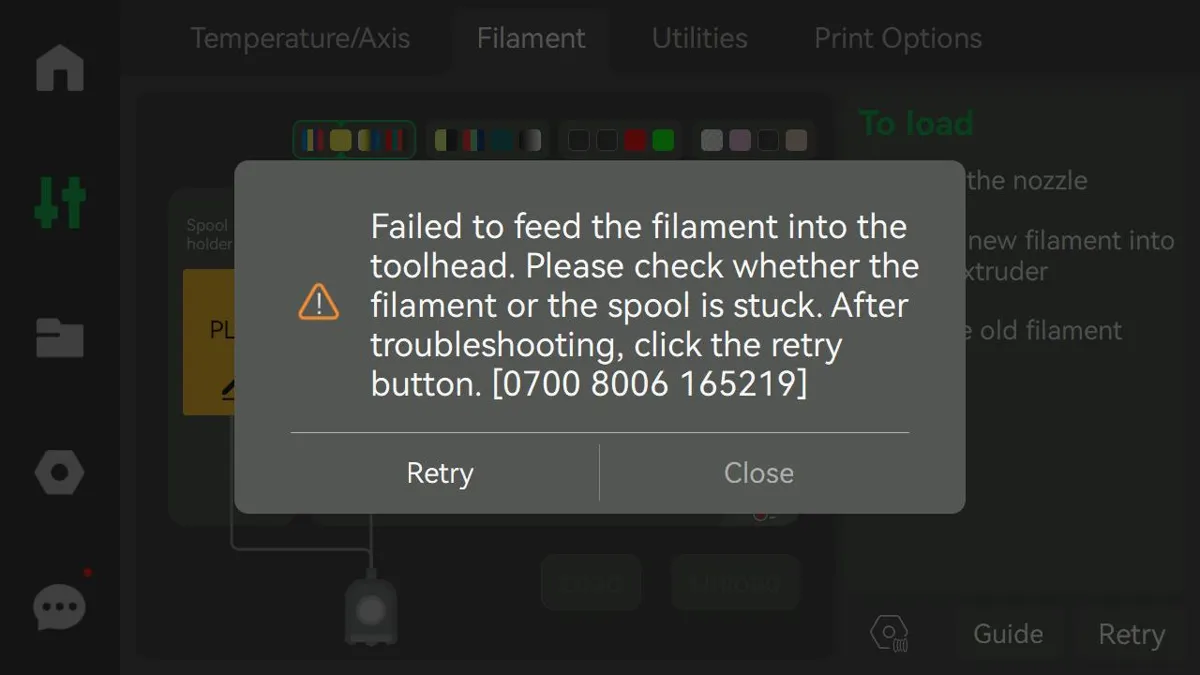

3.2 Kunne ikke fremføre filamentet ind i ekstruderen

Denne fejl opstår, når filamentet er blevet fremført til og registreret af den interne hub, men Hall-kontakten i ekstruderen ikke kan registrere det. Fremføringsfejlen kan skyldes følgende årsager:

3.2.1 Motoren i den interne hub virker ikke

Når Hall-kontakten i den interne hub registrerer filamentet, men filamentet ikke kan fremføres ud af AMS, kan det skyldes, at motoren i den interne hub ikke drejer. Se venligst følgende wiki-artikel for at tilslutte motorkablet igen. Hvis motoren stadig ikke fungerer efter gentilslutning, så kontakt vores kundesupportteam.
Udskiftning af AMS'ens interne hub og motor til den interne hub.

3.2.2 Fastsiddende spole eller filament

Når filamentet er sammenfiltret, eller spolen sidder fast, giver det fremføringsfejl. Kontrollér venligst, om filamentet er sammenfiltret, eller om spolen sidder fast.

3.2.3 Knækket filament i PTFE-slangen

Det er muligt, at knækket filament i PTFE-slangen blokerer for, at andet filament kan komme igennem, hvilket giver fremføringsfejl. Følg venligst denne wiki-artikel for at kontrollere, om der er knækket filament eller fremmedlegemer i PTFE-slangen: Filamentet knækker i banen.

3.2.4 Filamentet skrider i den interne hub

Filamentet kan leveres, men der er fordybninger på det. Det betyder, at filamentet og tandhjulet i den interne hub skrider.

Prøv at løse problemet på følgende måder:

• Prøv en anden spole filament.
• Prøv igen efter at have spændt de 4 skruer vist på billedet nedenfor.
• Hvis problemet stadig fortsætter, så optag en video, og upload logfiler til os. Ekstruderingshjulet skal muligvis udskiftes: Udskift AMS'ens aktive ekstruderingshjulsenhed.

3.2.5 PTFE-slangens kobling er unormal

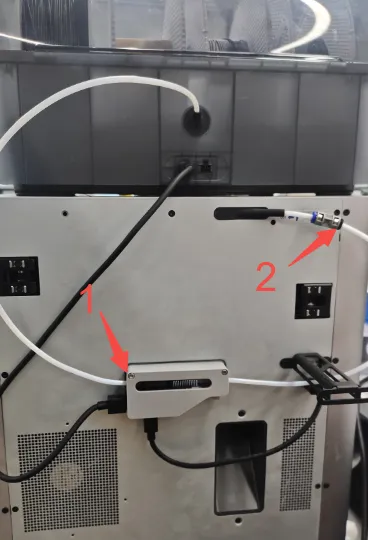

Hvis filamentet stopper hver gang ved de positioner, der er vist på billedet nedenfor under fremføring, så kontrollér, om filamentet møder modstand ved koblingerne, hvilket fører til fremføringsfejl.

Hvis det bekræftes, at filamentet stopper ved de nedenfor viste positioner, så fjern PTFE-slangen for at kontrollere, om koblingerne er beskadigede. Eller du kan prøve at bytte om på PTFE-slangens ender. Hvis koblingerne bekræftes at være beskadigede, skal de udskiftes.

3.2.6 Unormal ekstrudersensor

Hvis filamentet kan fremføres ind i ekstruderen, men derefter sendes ud igen med fejl om, at det ikke kunne fremføres ind i ekstruderen, er det muligt, at filamentet ikke registreres på grund af en defekt Hall-kontakt i ekstruderen.

Se venligst denne wiki-artikel for at kontrollere, om Hall-kontaktens magneter kan fjedre normalt tilbage: HMS_0700-2000-0002-0004: Filamentet i AMS slot 1 er muligvis knækket i printhovedet.

For at kontrollere, om ekstrudersensoren kan registrere filament, er der desuden følgende metoder:

• For X-serie-printere:

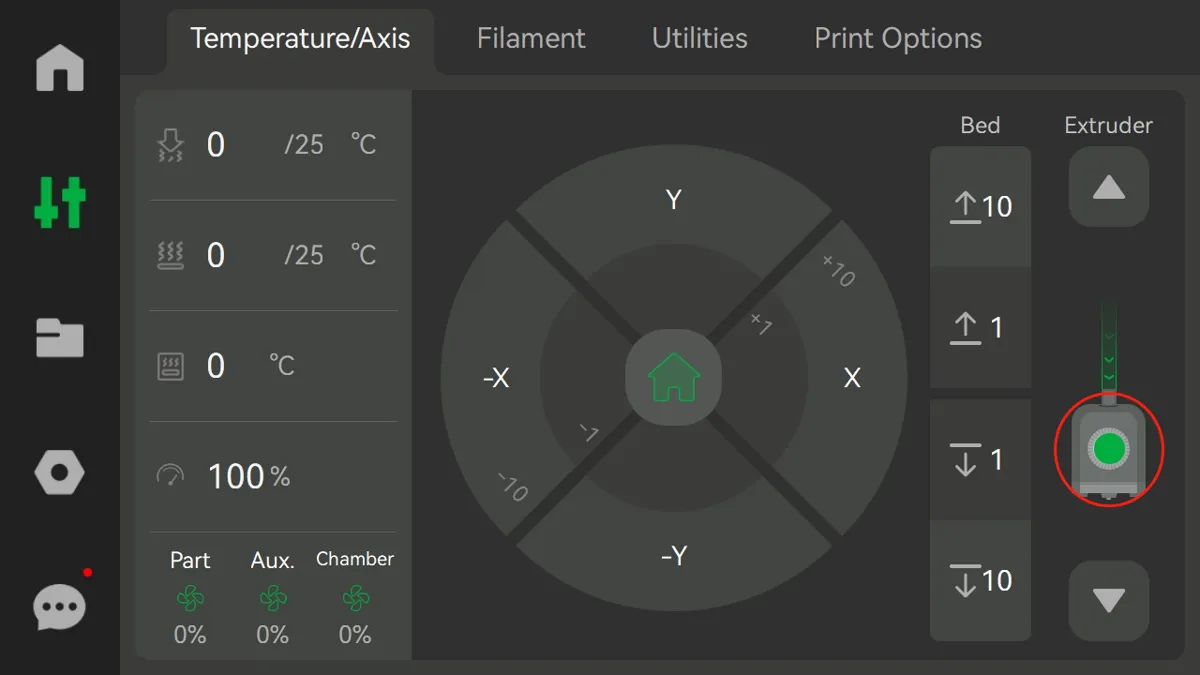

  Du kan gå til siden "Temperature/Axis" på skærmen og se, om den grønne prik lyser som vist nedenfor. Hvis den grønne prik lyser, registrerer Hall-kontakten i ekstruderen filamentet.

• For alle printere:

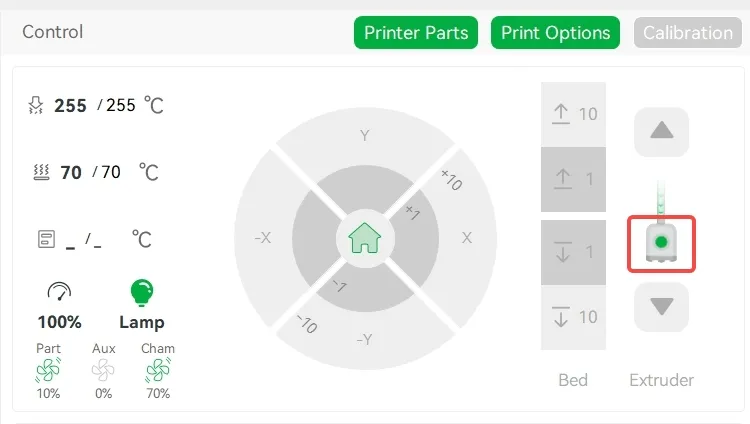

  I Bambu Studio kan du gå til siden "Device" og se, om den grønne prik lyser som vist nedenfor. Hvis den grønne prik lyser, registrerer Hall-kontakten i ekstruderen filamentet.

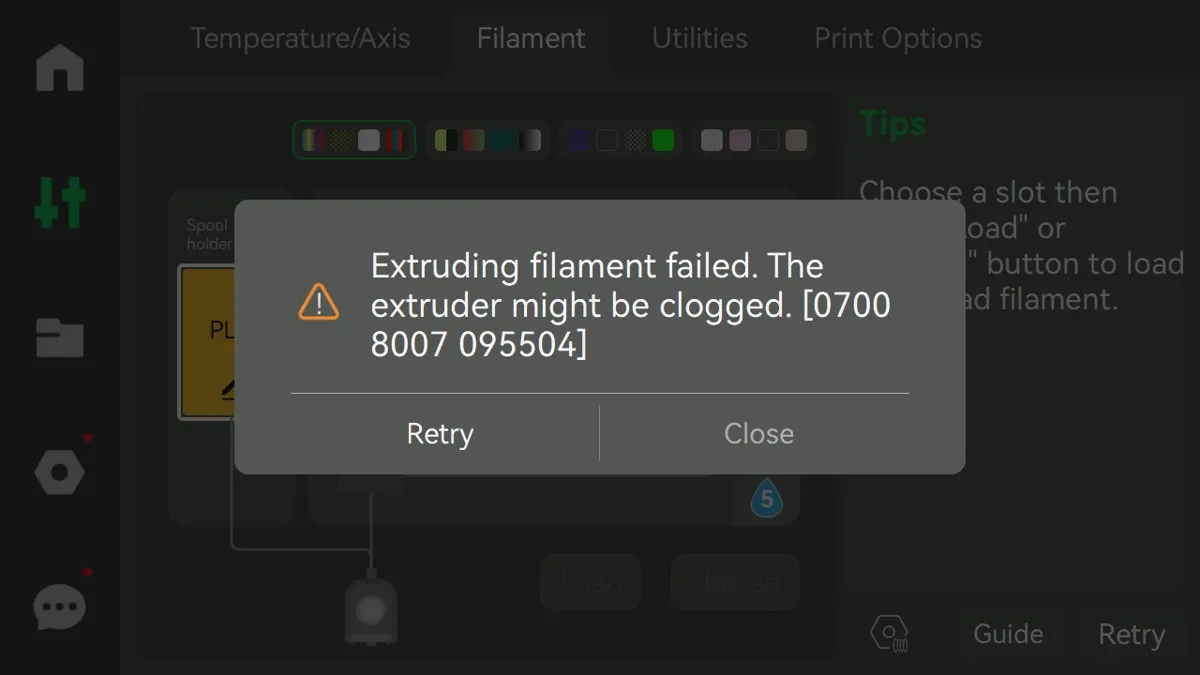

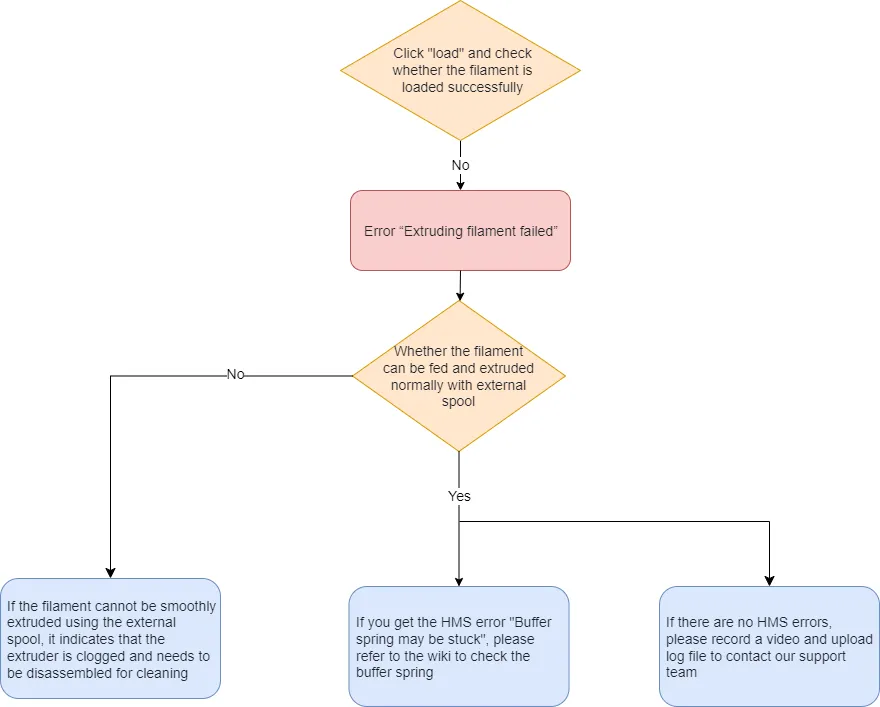

3.3 Kunne ikke udtrykke filament

Når AMS fremfører filamentet til ekstruderen, og Hall-kontakten i ekstruderen registrerer filamentet (den grønne prik på billedet ovenfor), men fejlen "Kunne ikke udtrykke filament" stadig rapporteres, skyldes det som regel, at ekstruderens tandhjul ikke kan få fat i filamentet. Det kan skyldes flere faktorer:

3.3.1 Tilstoppet ekstruder

Når ekstruderen er tilstoppet, kan det nyligt fremførte filament ikke gribes af ekstruderen, fordi der stadig er resterende filament, der blokerer ekstruderens bane. Derfor vises en fejlmeddelelse om, at filamentudtrykningen mislykkedes. Du kan prøve at fremføre filament til ekstruderen med en ekstern spole og kontrollere, om filamentet kan udtrykkes normalt. Hvis det fejler, så følg venligst følgende wiki-artikel for at fjerne tilstopningen:

Tilstoppet ekstruder

3.3.2 Unormalt buffersignal

Når Hall-kontakten i ekstruderen fungerer korrekt, og filamentet kan fremføres til printhovedet, men ekstruderen ikke kan få fat i filamentet, kan du prøve at printe med en ekstern spole filament. Det er muligt, at et unormalt buffersignal forårsager fremføringsfejlen. I så fald kan du fejlsøge problemet ved at læse følgende wiki-artikel:

HMS_0700-4000-0002-0004: Signalet fra filamentbufferen er unormalt, fjederen sidder muligvis fast, eller filamentet er muligvis sammenfiltret

3.3.3 Unormal motor i AMS'ens interne hub

Hvis fremføringsfejlen ikke skyldes de tidligere nævnte problemer, kan det skyldes en unormal intern hub. I så fald skal du uploade printerloggen og kontakte vores kundesupportteam for hjælp.

Sådan uploader du logfilerne

Sådan uploader du logfiler til en eksisterende sag

4. Fejlsøgning ved tilbagetrækningsfejl

Når du støder på en tilbagetrækningsfejl med AMS, er det første trin at kontrollere, om filamentet forlader ekstruderen.

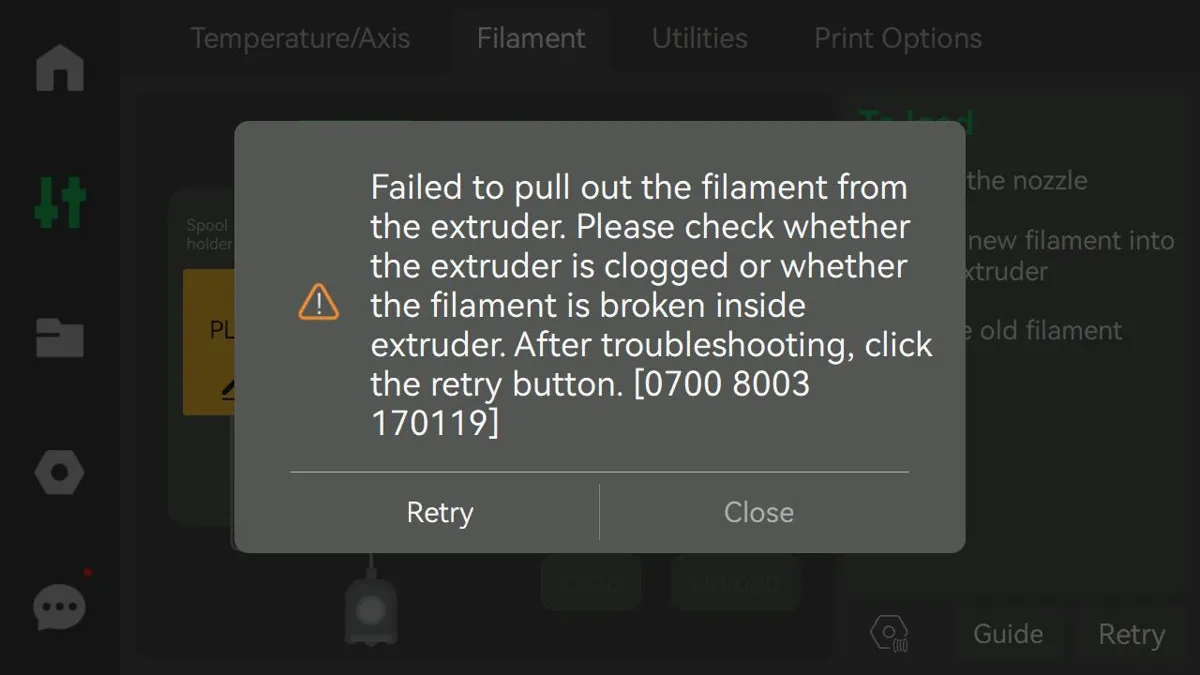

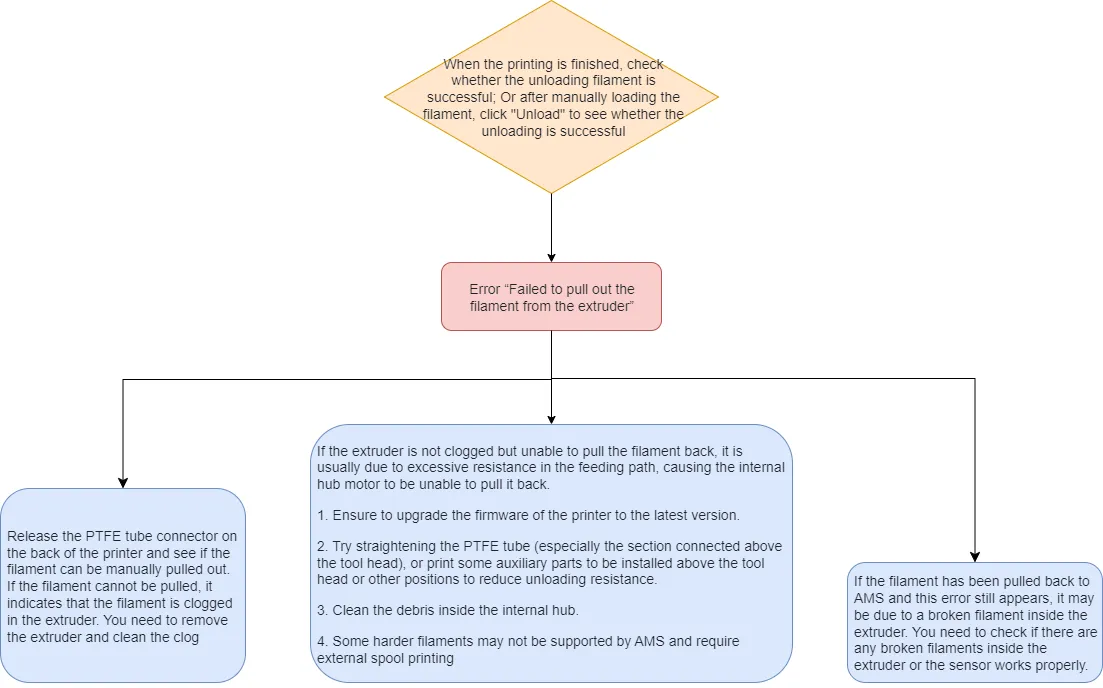

4.1 Kunne ikke trække filamentet ud af ekstruderen

Denne fejl opstår, når ekstruderen stadig kan registrere filament, selv efter at AMS har gennemført tilbagetrækningsprocessen et stykke tid. Flere mulige årsager til dette problem omfatter:

4.1.1 Tilstoppet ekstruder

Når filamentet ikke kan trækkes korrekt ud af ekstruderen, hvilket giver en tilbagetrækningsfejl, skyldes det sandsynligvis en tilstopning i ekstruderen eller høj tilbagetrækningsmodstand.

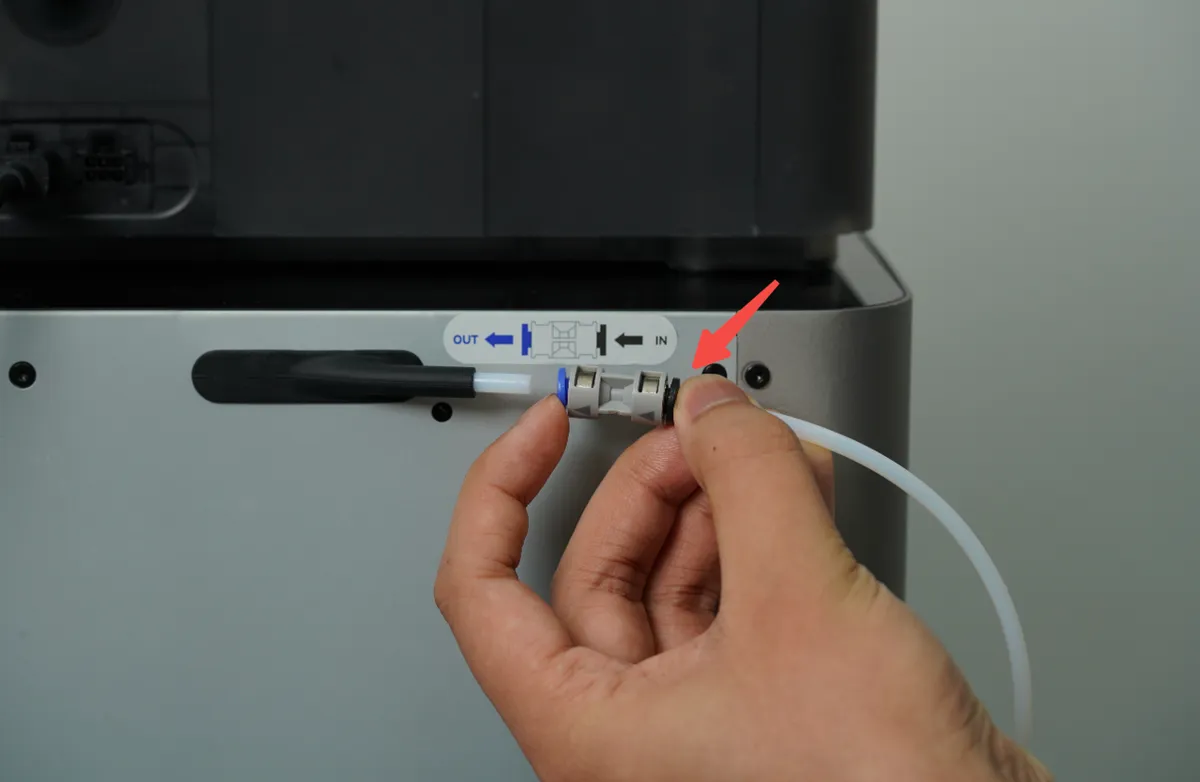

I så fald skal du trykke på PTFE-slangens kobling bagpå og fjerne PTFE-slangen først og derefter manuelt trække filamentet ud. Hvis du ikke kan trække filamentet ud, betyder det, at filamentet sidder fast inde i ekstruderen. Hvis du let kan trække filamentet ud af printhovedet, tyder det på høj tilbagetrækningsmodstand. Se venligst afsnittet høj tilbagetrækningsmodstand nedenfor for fejlsøgning. Hvis ekstruderen er tilstoppet, så følg venligst denne wiki-artikel for at fjerne tilstopningen:

Tilstoppet ekstruder

4.1.2 Hall-kontakten i ekstruderen er unormal

Hvis filamentet er trukket korrekt ud af ekstruderen, men der stadig rapporteres en fejl om, at det ikke forlod ekstruderen, så se venligst afsnittet unormal ekstrudersensor for at kontrollere, om ekstruderens grønne prik lyser.

Hvis den grønne prik lyser, kan det være:

• der er knækket filament inde i ekstruderen.
• Hall-kontakten i ekstruderen er unormal.

Se venligst denne wiki-artikel for detaljerede fejlsøgningstrin: HMS_0700-2000-0002-0004: Filamentet i AMS slot 1 er muligvis knækket i printhovedet

4.1.3 Høj tilbagetrækningsmodstand

Normalt kan for kraftig bøjning af PTFE-slangen til printhovedet eller ophobning af snavs i AMS'ens interne hub skabe høj modstand ved tilbagetrækning af filament. Sørg først for at opdatere printerens firmware til den nyeste version, hvor problemet med tilbagetrækningsfejl er rettet.

(1) PTFE-slangen er bøjet for meget

Hvis PTFE-slangen til printhovedet er bøjet for meget, kan den skabe høj modstand for filamentet i slangen, så det ikke kan trækkes tilbage, hvilket giver tilbagetrækningsfejl.

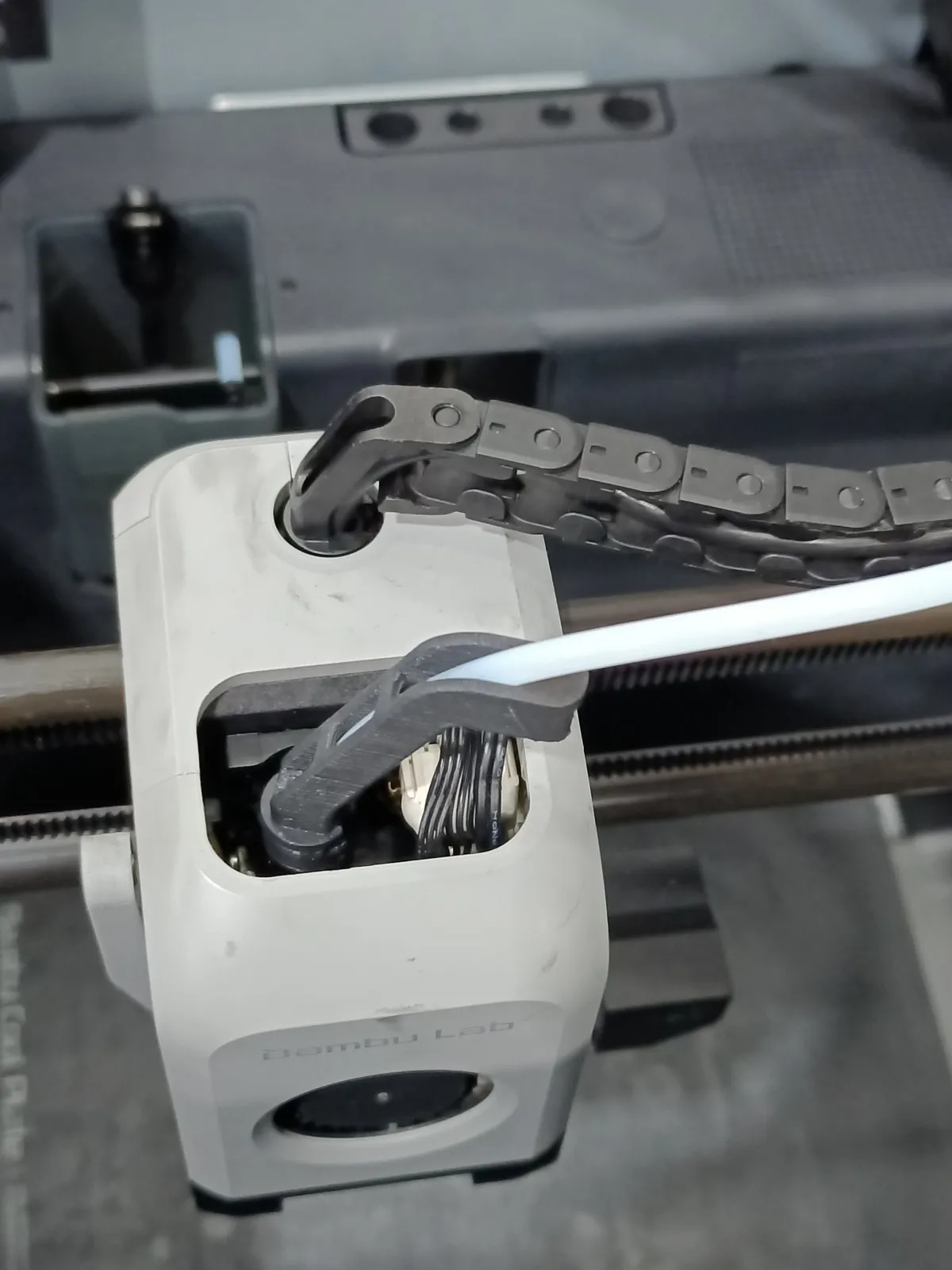

Du kan klikke her for at downloade et PTFE-slangebeslag, der kan monteres over printhovedet for at forhindre, at PTFE-slangen bøjer for meget.

Se billedet nedenfor for at montere beslaget:



(2) Ophobning af snavs i AMS'ens interne hub

Efter længere tids brug af AMS kan for stor ophobning af filamentsnavs inde i den interne hub give øget modstand og potentiel tilbagetrækningsfejl.

Du kan læse denne wiki-artikel for at få instruktioner i, hvordan du rengør den interne hub:

Afmontering og rengøring af AMS'ens interne hub

(3) Tilbagetrækningsfejl med specielt filament

Hvis du har en tilbagetrækningsfejl med et specielt filament, såsom PLA-CF eller andet hårdt filament, anbefaler vi at bruge spoleholderen bag på printeren, når du printer med filamentet.

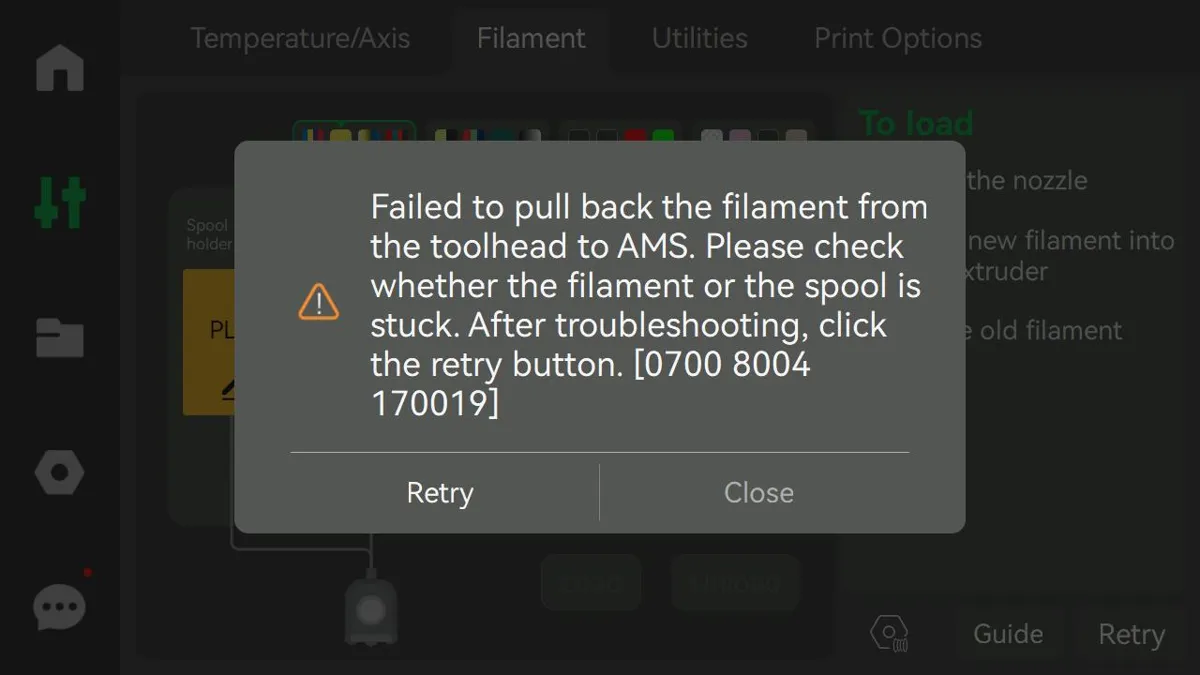

4.2 Kunne ikke trække filamentet tilbage fra printhovedet til AMS

Denne fejl vises, når Hall-kontakten i ekstruderen registrerer, at filamentet har forladt ekstruderen efter et stykke tids tilbagetrækning fra AMS, men Hall-kontakten i AMS'ens interne hub stadig registrerer filamentet (en komplet tilbagetrækningsproces trækker filamentet tilbage inde i AMS). Det kan skyldes følgende:

4.2.1 Høj tilbagetrækningsmodstand der giver tilbagetrækningsfejl

Se venligst afsnittet høj tilbagetrækningsmodstand for at reducere modstanden.

4.2.2 Knækket filament inde i AMS'ens interne hub eller unormale sensorer

Efter filamentet er helt ude af feederen i første trin, udfører AMS stadig tilbagetrækningsprocessen, mens feederens LED-status lyser konstant rødt (som vist nedenfor). Det er muligt, at der er knækket filament inde i den interne hub, hvilket giver tilbagetrækningsfejlen. Se venligst denne wiki-artikel for at afmontere og rengøre den interne hub og kontrollere, om sensoren er normal.

Afmontering og rengøring af AMS'ens interne hub

4.2.3 Unormal spolerotation

Ved tilbagetrækning af filament trækker motoren i AMS'ens interne hub filamentet tilbage, og feederne i første trin drejer spolen tilbage. Hvis situationen på billedet nedenfor opstår, betyder det, at spolen ikke drejer, eller at dens rotationshastighed er langsommere end tilbagetrækningshastigheden for motoren i den interne hub.

(1) Spolen drejer ikke

Det kan skyldes, at den aktive støtteaksel ikke er sat helt ind i AMS'ens hovedramme. Derfor drejer kun feederens gule tandhjul, mens den sorte aktive støtteaksel står stille. Det forhindrer spolen i at dreje korrekt og kan give tilbagetrækningsfejl, hvilket som regel ledsages af en brummende lyd fra tandhjulene i feederen i første trin. Se venligst billedet nedenfor for at sætte den aktive støtteaksel helt ind i AMS'ens hovedramme.

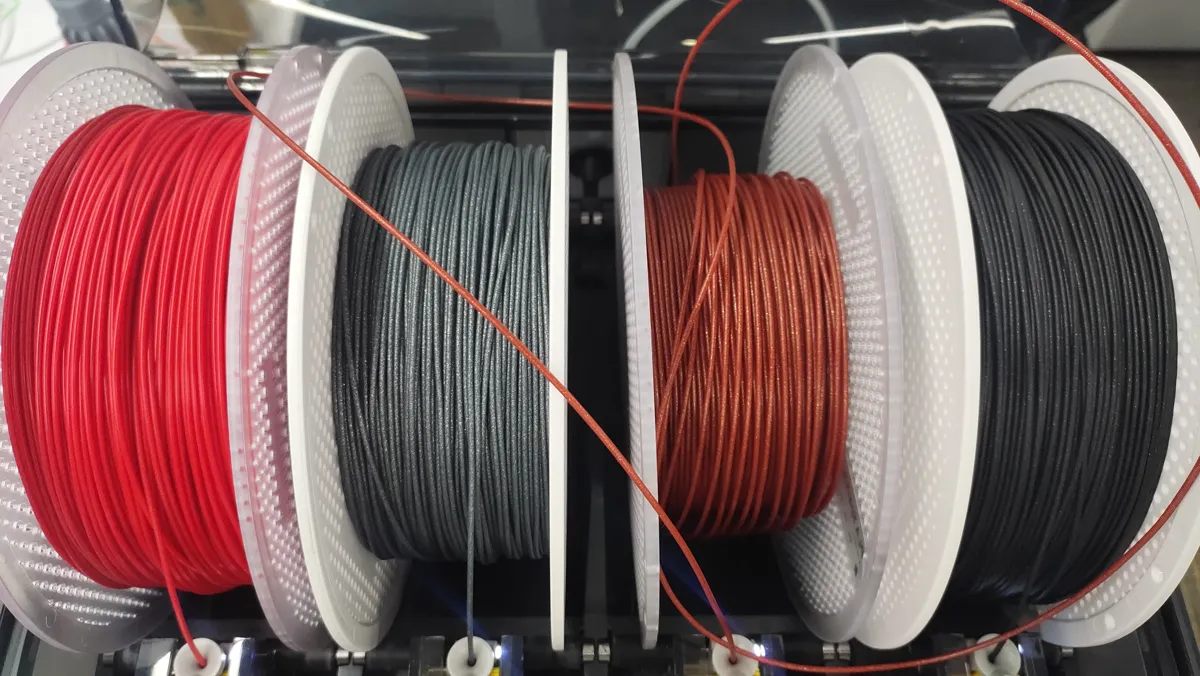

(2) Spolens rotationshastighed er langsommere end tilbagetrækningshastigheden for motoren i den interne hub

Hvis spolen under tilbagetrækningen kan dreje, men hastigheden er langsommere end tilbagetrækningshastigheden for motoren i den interne hub, så kontrollér, om dette problem kun opstår i ét slot, ved at bytte om på feederne i første trin mellem forskellige slots. Hvis det kun sker i ét slot, betyder det, at feederen i første trin i dette slot fejler. Hvis det sker i flere slots, så optag en video, og kontakt vores kundesupportteam.
