Udskiftning af AMS aktivt extrusionshjulsaggregat

Hvad er det?

AMS'ets aktive extrusionshjulsaggregat er et tandhjulsaggregat i AMS-filamenthub'en, der direkte driver filamenter.

Hvornår skal du bruge denne guide?

Når filamenter sidder fast, og det stopper i filamenthub'en, eller der er synlig slitage og filamenthæk i hjulet.

Værktøj og materialer

• Nyt AMS aktivt extrusionshjulsaggregat
• H2.0 og H1.5 unbrakonøgler

Sikkerhedsadvarsel og maskintilstand før du begynder

Sluk for printerens strøm og frakobl AMS-forbindelsen til printeren.

Udførselsvejledning

Trin 1 - Frakobl PTFE-røret

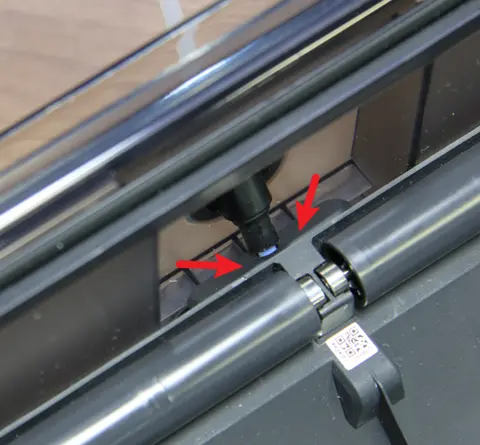

Åbn AMS-låget, tryk på knappen på filamenthub'en, og træk PTFE-røret ud.

Trin 2 - (Adskillelse) Fjern 2 skruer

Fjern de 2 skruer, og vip midterrammens op. Du kan trykke på knappen på filamenthub'en for at undgå, at den sidder fast.

Trin 3 - Frakobl 2 kabler

Frakobl Bambu Bus-kablet og strømkablet, og fjern midterramme-modullet.

Trin 4 - Frakobl de 4 PTFE-rör

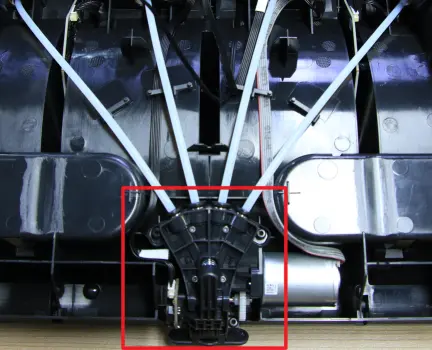

Tryk på de plastikkoblinger for at frakoble de 4 PTFE-rör.

Trin 5 - Løs filamenthub'en

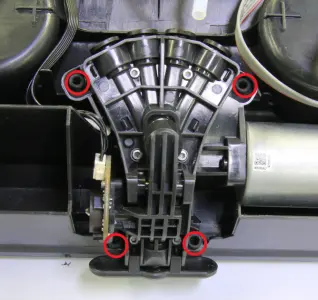

Fjern de 4 skruer, og vend filamenthub-aggregatet om.

Trin 6 - Fjern drivtandhjulsaggregatet

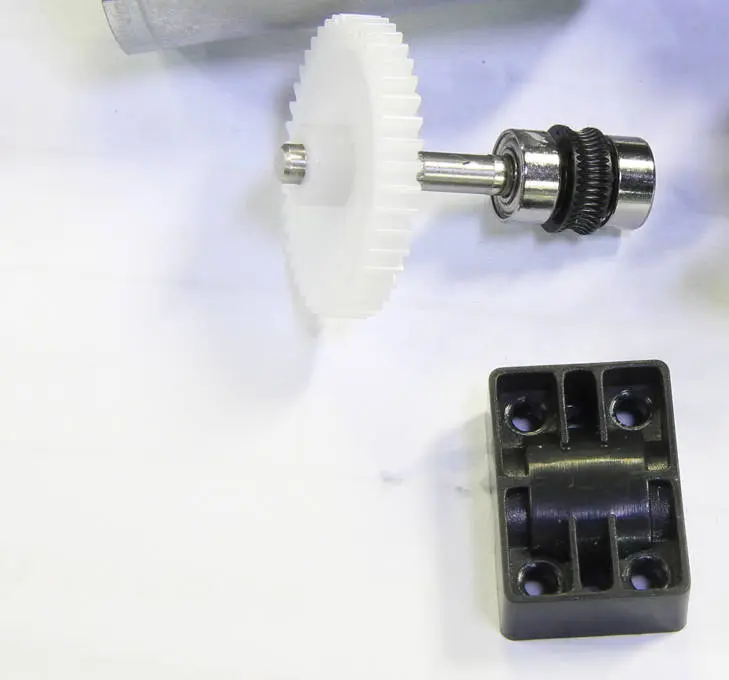

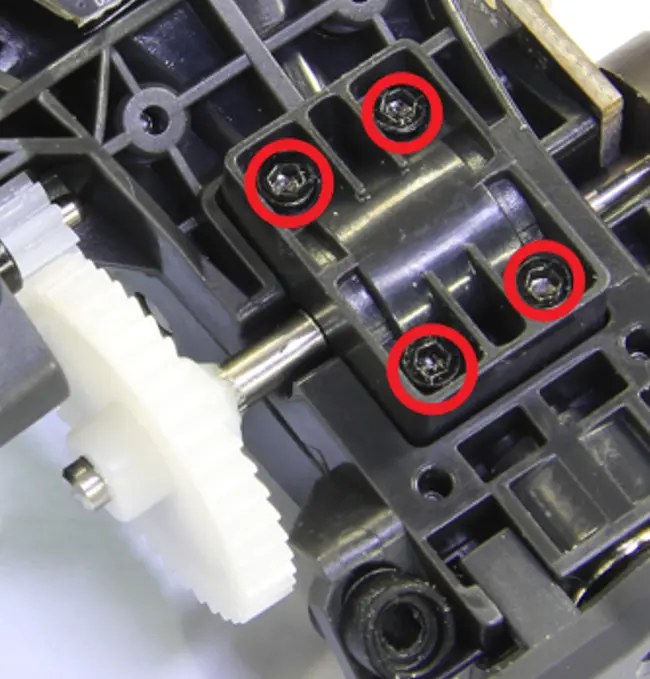

Skru de 4 skruer ud, og fjern derefter beskyttelsesdækslet og det aktive AMS-extrusionshjulsaggregat.

Trin 7 - (Samling) Montér nyt AMS aktivt extrusionshjulsaggregat

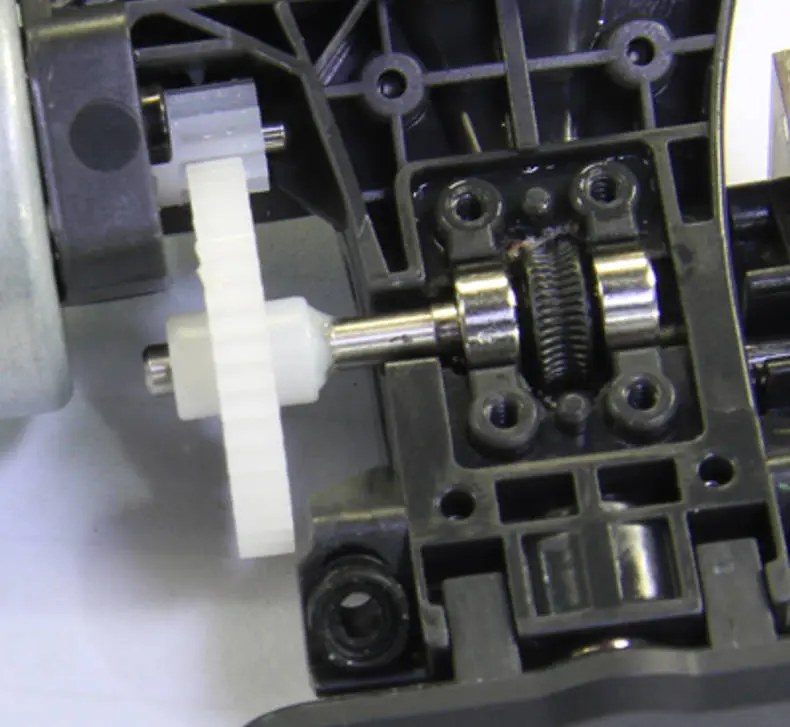

Montér det nye AMS aktive extrusionshjulsaggregat og beskyttelsesdækslet på filamenthub'en, og fastgøre dækslet med de 4 skruer.

Trin 8 - Montér filamenthub'en

Montér filamenthub-modullet på midterrammen og fastgøre med de 4 skruer.

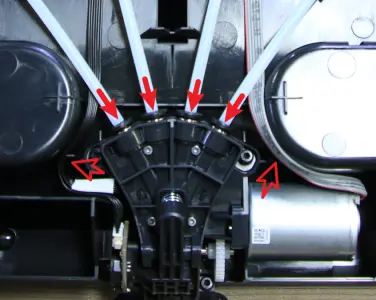

Trin 9 - Tilslut de 4 PTFE-rör

Arranger kablerne og tilslut de 4 PTFE-rör.

Trin 10 - Tilslut de 2 kabler

Anbring midterrammen i AMS-skallen og tilslut Bambu Bus-kablet og strømkablet.

Trin 11 - Montér midterrammen og fixér med 2 skruer

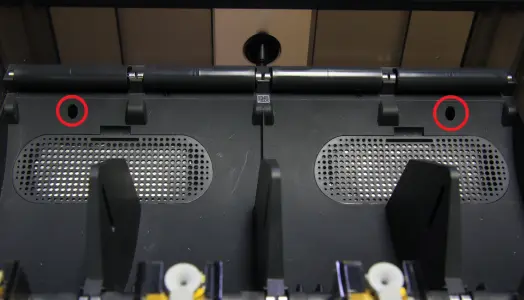

Montér midterrammen på plads og fixér med 2 skruer.

Trin 12 - Tilslut PTFE-røret

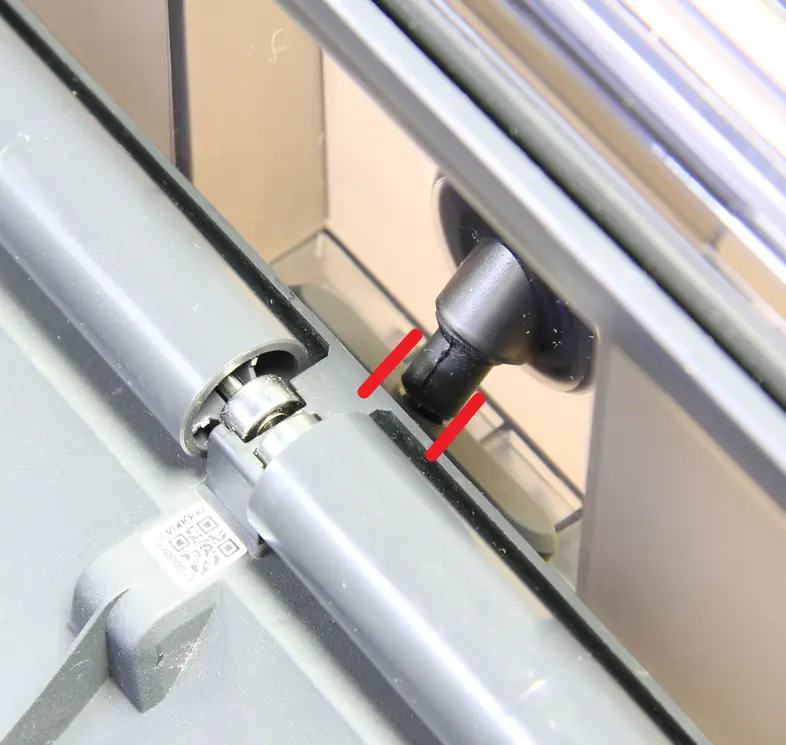

Kontroller rørholderen og skub PTFE-røret ind. Prøv at trække det ud igen for at kontrollere, at røret sidder ordentligt fast.

Sådan verificerer du, at udskiftningen lykkedes

Tilslut AMS'et til printeren og tænd for strømmen. Læs filamenter i AMS'et og tryk på "Læs" på skærmen for at starte indladning af filamenter.

Fungerer indladningsprocessen korrekt, er udskiftningen fuldført og vellykket.

Ellers, kontrollér forbindelserne på kabler og PTFE-rör. Er der ingen fejl, og maskinen stadig fejlfungerer, kontakt Bambu Lab-serviceteamet for yderligere assistance.
