Vedligeholdelse af ekstruder: Rengøring og smøring - X1/X1C

Vedligehold af ekstruder

Denne guide indeholder de gængse metoder til vedligehold af komponenterne relateret til ekstruderen.
Ekstruderen bør vedligeholdes regelmæssigt. Ekstruderkomponenterne spiller en afgørende rolle for printning. Et rent og velsmurt ekstruderindre forlænger effektivt levetiden på ekstruderkomponenterne og sikrer konsekvent printkvalitet.

Hvornår bør vedligehold udføres?

• Temperaturedn inde i printhovedets er for høj, hvilket får filamenter nær drivgearet til at deformere sig.
• Ekstruderen laver klik- eller kniselyde.
• Filamentaflejringer eller beskadigelse er synlig på ekstrudergearet.

I tilfælde af en fastklemt ekstruderfiilamentsensor, se
HMS HMS_0700-2000-0002-0004 wiki.

Nødvendigt værktøj og materialer

• H1.5 og H2.0 unbrakonøgler
• En børste
• Pincet eller hårtørrer
• Et lille stykke filament
• En lille mængde smørefedt

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og frakobl strømforsyningen, før du udfører vedligeholdsarbejde. Undlades dette, er der risiko for elektrisk stød, kortslutning og beskadigelse af printeren eller omgivelserne.

Når en vedligeholdsopgave kræver, at printeren er tændt, skal du bruge isolerede handsker og passe på ikke at klemme, beskadige eller lægge pres på eksponerede ledninger, stik eller kredsknort. Nozzlen kan desuden være ekstremt varm - rør aldrig ved den med bare hænder.

Har du spørgsmål eller betænkeligheder til ovenstående eller trinene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Videovejledning

Adskillelse og rengøring af ekstruder

Trin 1: Fjern forsidedækslet på printhovedets

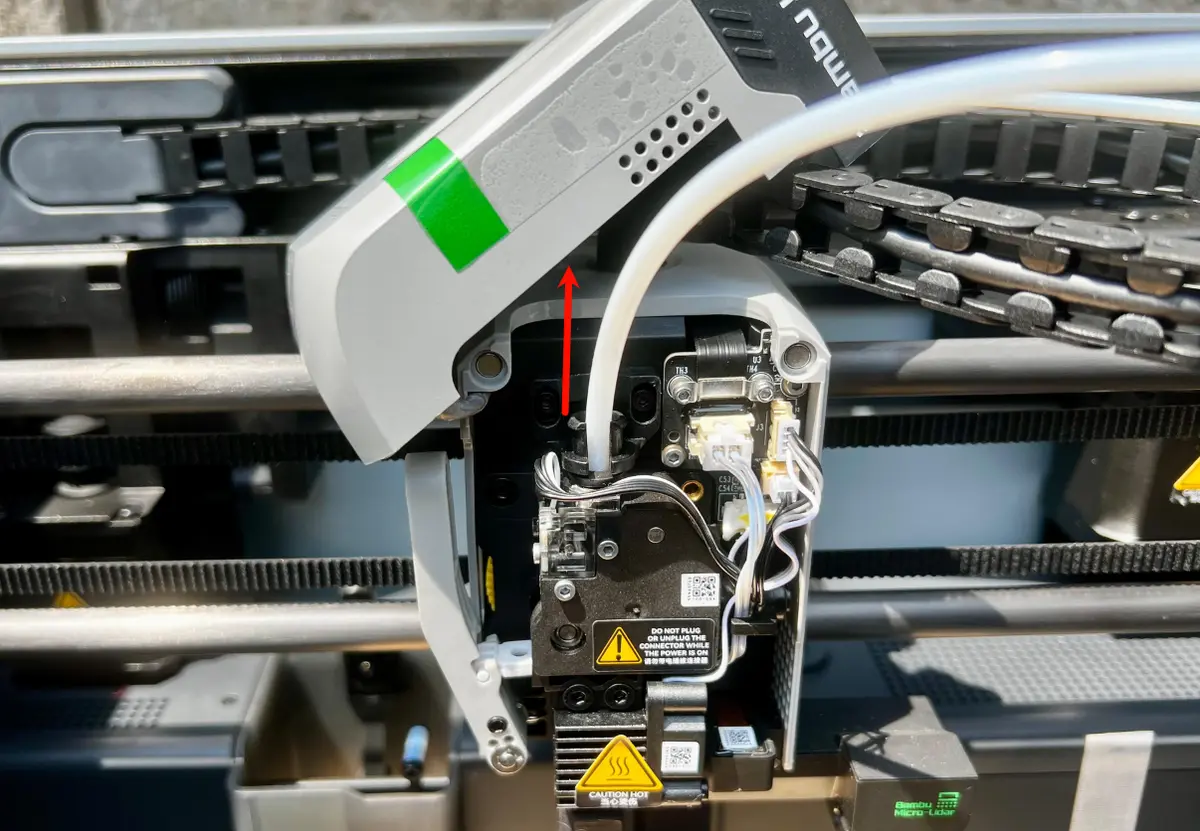

Åbn forsidedækslet på printhovedets, og skyd det langs den øverste skinner som vist nedenfor.

Trin 2: Frakobl kablerne

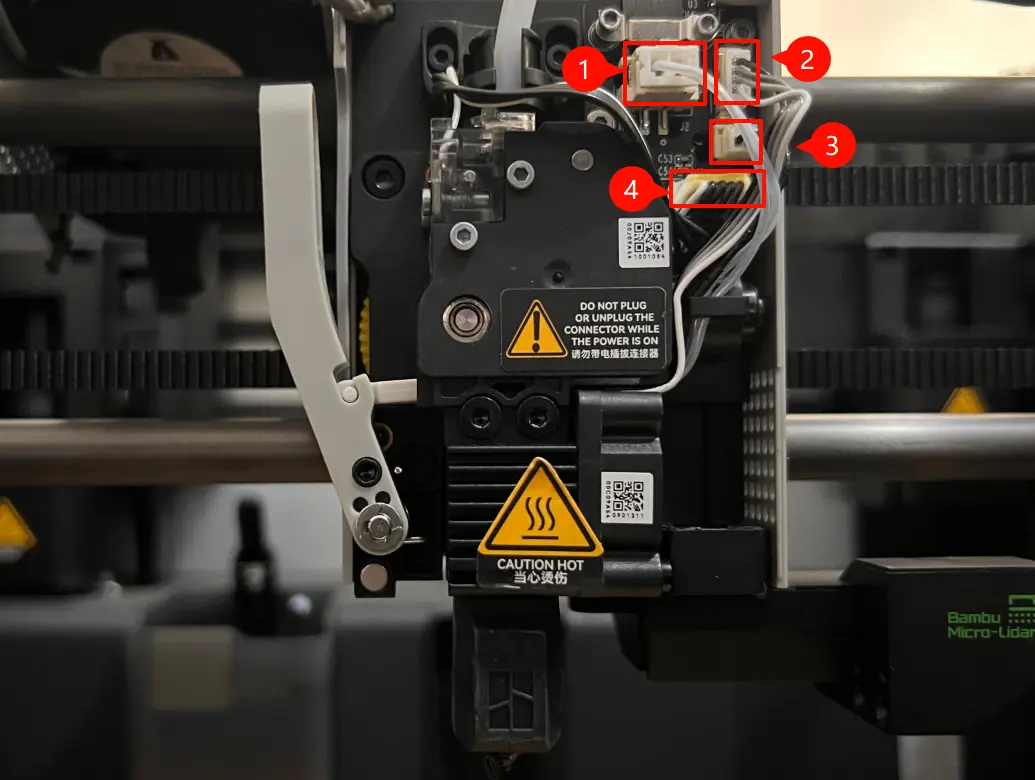

Frakobl filamentfølersensoren, deludkølingsventilatoren, hotend-ventilatorens kølingkabel og hotend-varmeenheds-kablerne i rækkefølge.

Bemærk: På visse printere er der påført lim rundt om det 4. kabel. Brug en pincet til at skære igennem limen, eller varm limen op med en hårtørrer, så den smelter, før du fjerner kablet. Brug ikke en varmepistol. Håndter kablet forsigtigt, når du frakobler det, for at undgå beskadigelse.

Trin 3: Løs filamentskæreren

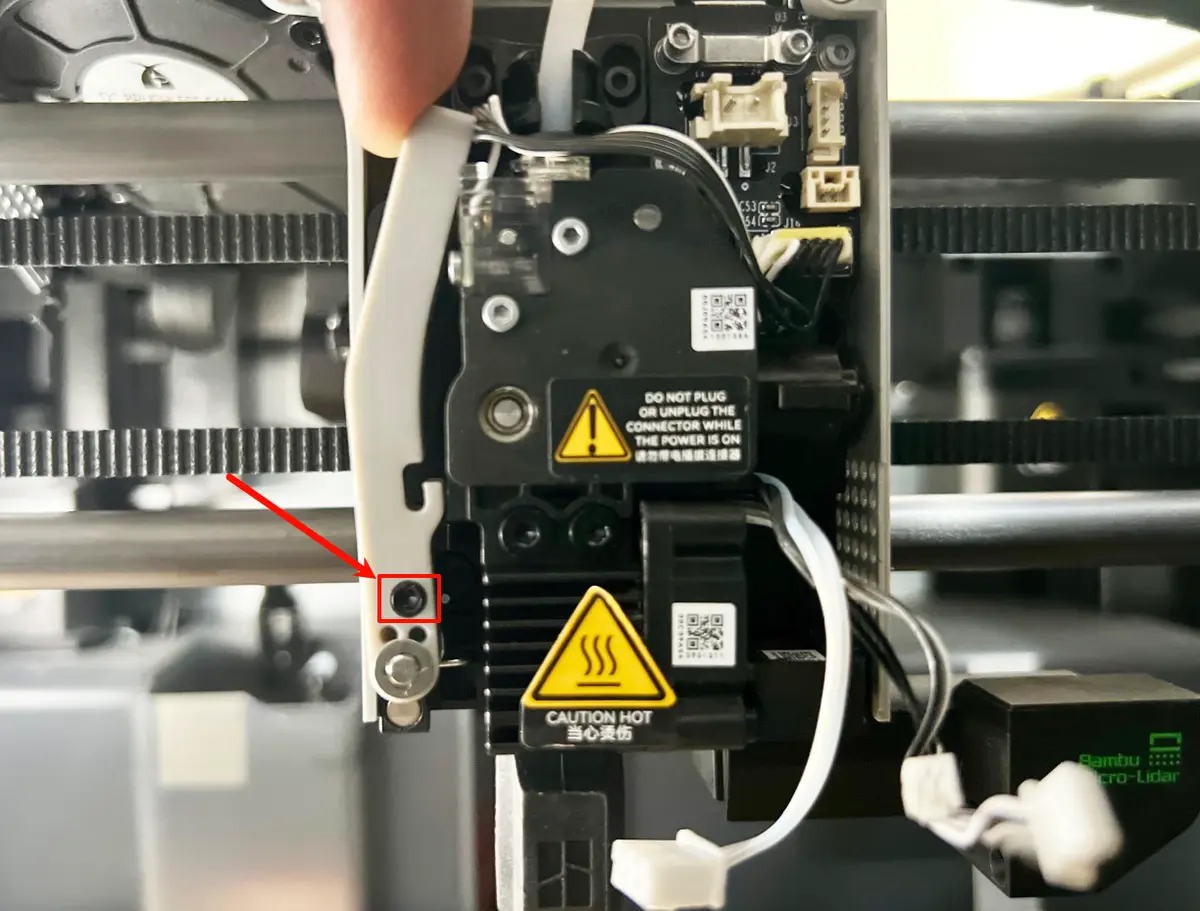

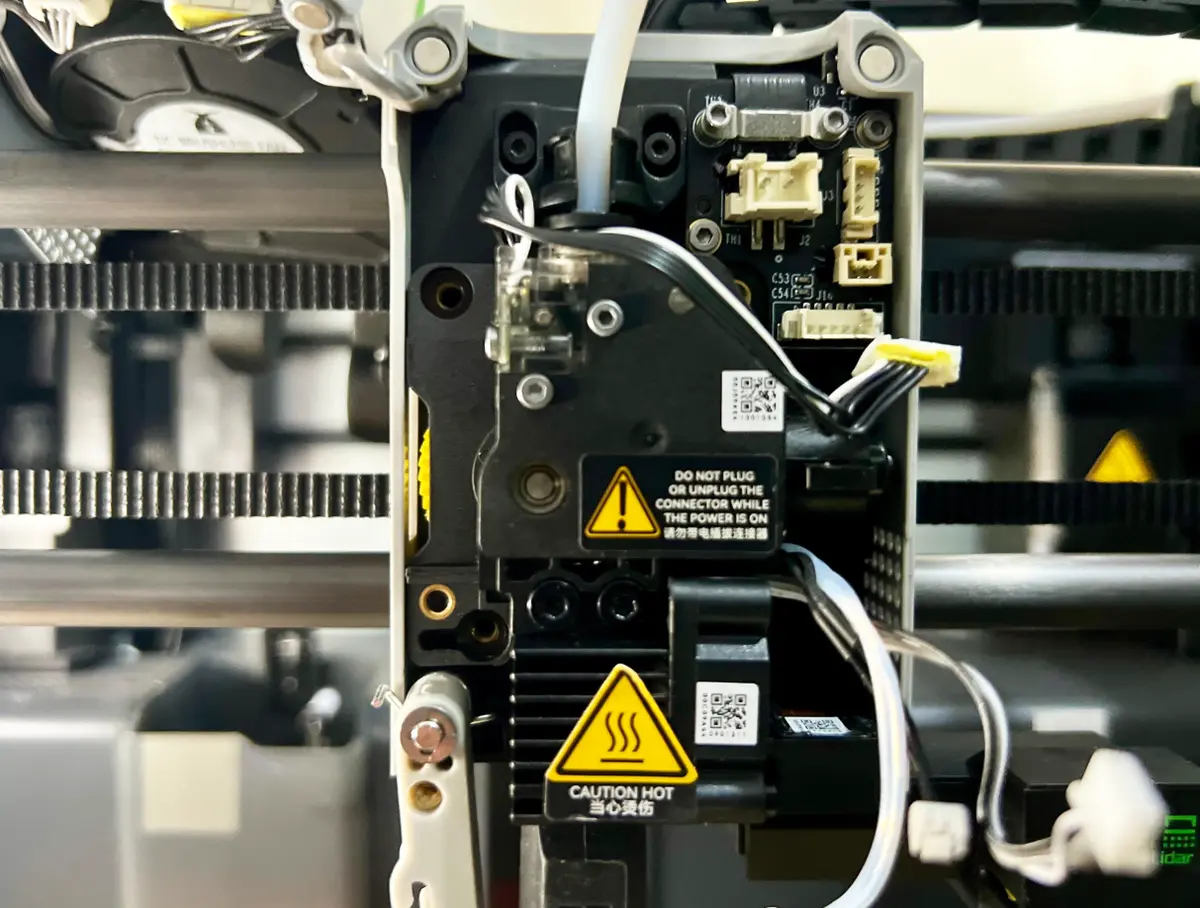

Tryk på skærer-håndtaget og løs skruen, der fixerer håndtaget. Når skruen er løset, løs forsigtigt skærer-håndtaget og lad det hænge naturligt ned.

Bemærk: Når du fjerner skruen, skal du sikre dig, at unbrakonøglen er sat vinkelret ind i skruehovedet. Når du har bekræftet, at unbrakonøglen er fuldt indsat, drej den forsigtigt for at løse skruen - forkert betjening kan føre til, at skruehovedet rundskæres.

Trin 4: Fjern ekstruderen

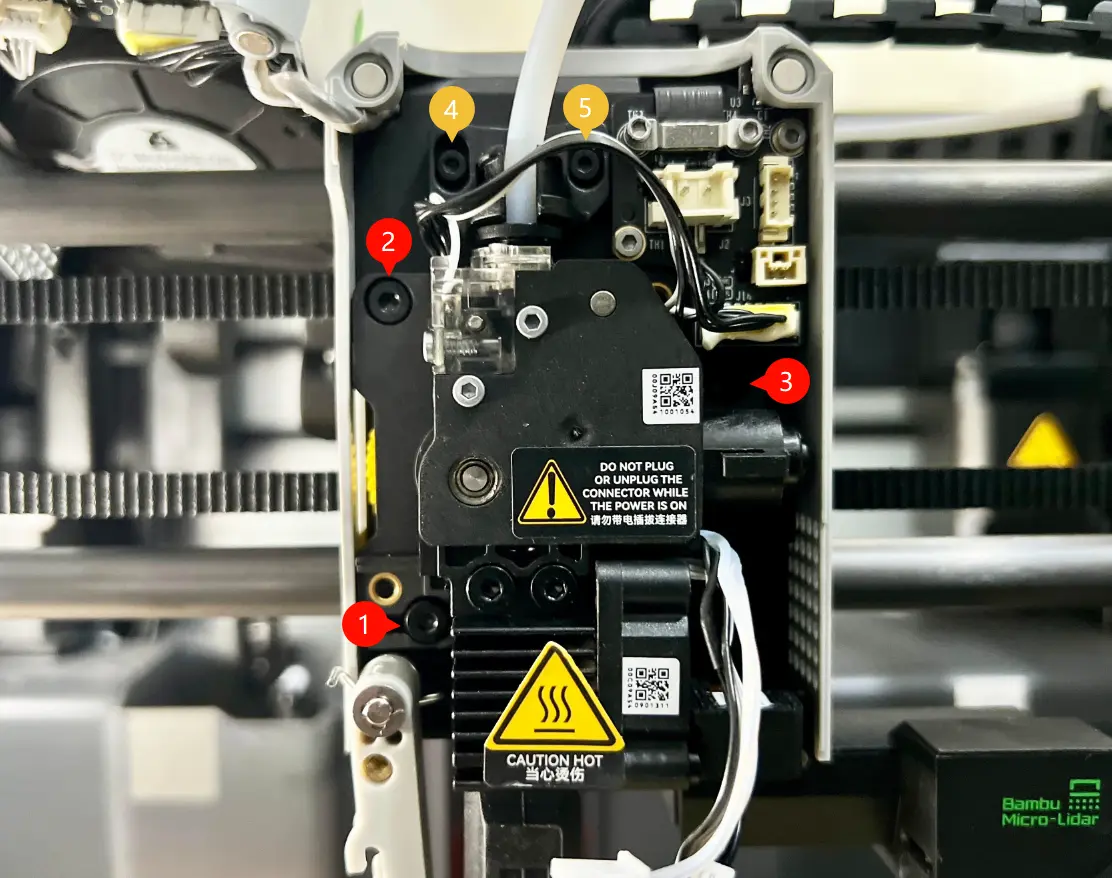

Fjern de første 3 skruer, der holder ekstruderen (1, 2 og 3), fjern derefter skruerne 4 og 5 for at frigøre filamentguiden. Skub derefter forsigtigt filamentguiden mod ekstruderen, så du kan fjerne PTFE-røret.

Bemærk: Tryk ikke direkte på den pneumatiske kobling. På grund af tilstopningen i ekstruderen fjerner et tryk på den pneumatiske kobling ikke PTFE-røret.

Er det svært at fjerne PTFE-røret, kan du skære et lille stykke af rørets ende ved den pneumatiske kobling - så længe det ikke påvirker normal drift - for at fjerne ekstruderen.

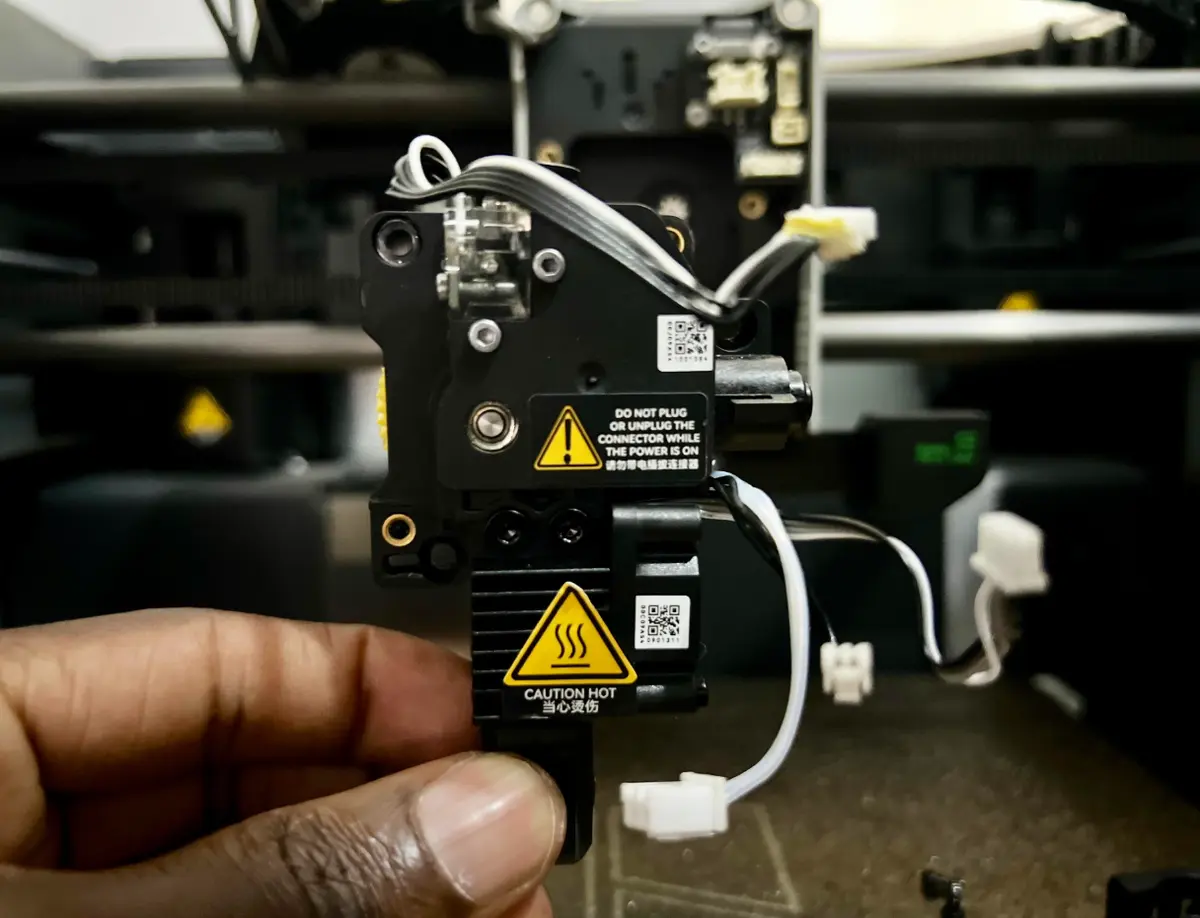

Hold og fjern ekstruderen fra dens plads.

Trin 5: Fjern hotend'en

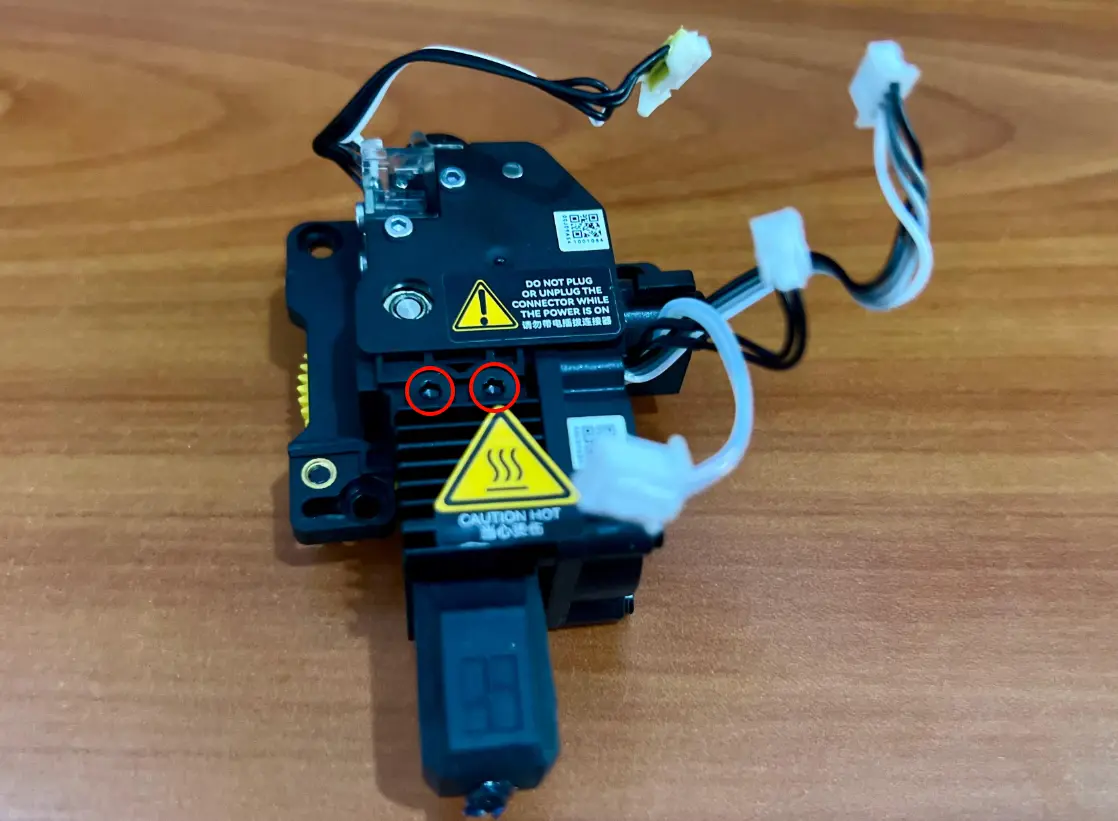

Brug en H2.0 unbrakonøgle til at skrue de 2 hotend-skruer ud.

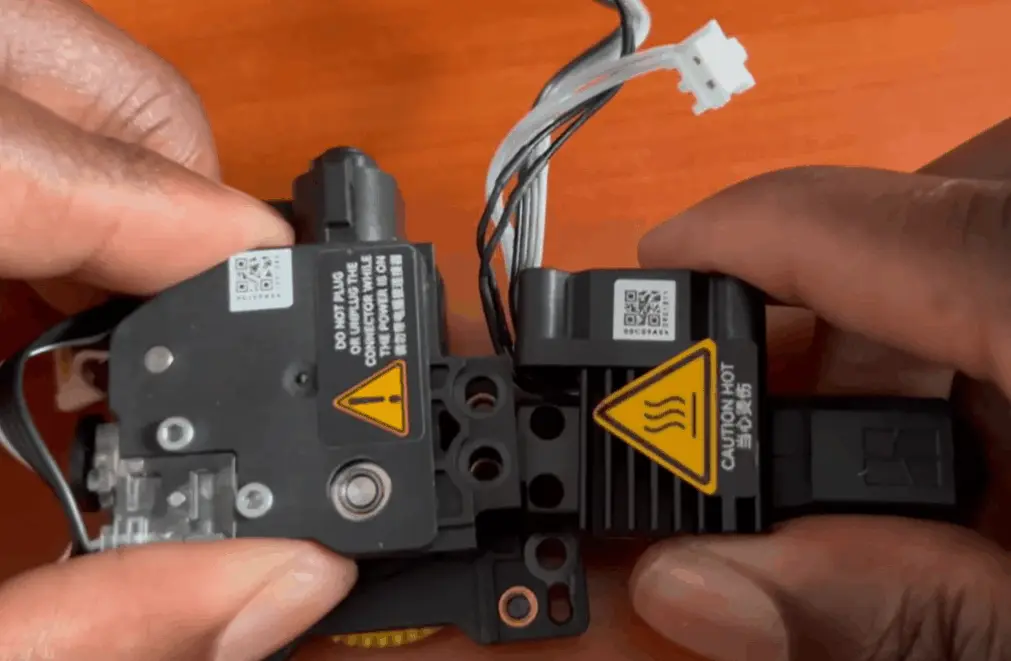

Herefter tages hotend'en af ekstruderen. Det gør du ved at vippe den sidelæns som vist nedenfor.

Bemærk: På grund af tilstopningen i ekstruderen kan der være filamentrester i hotend'en. Vær forsigtig og brug passende kraft, når du fjerner hotend'en.

Trin 6: Fjern ekstrudernes bagdæksel

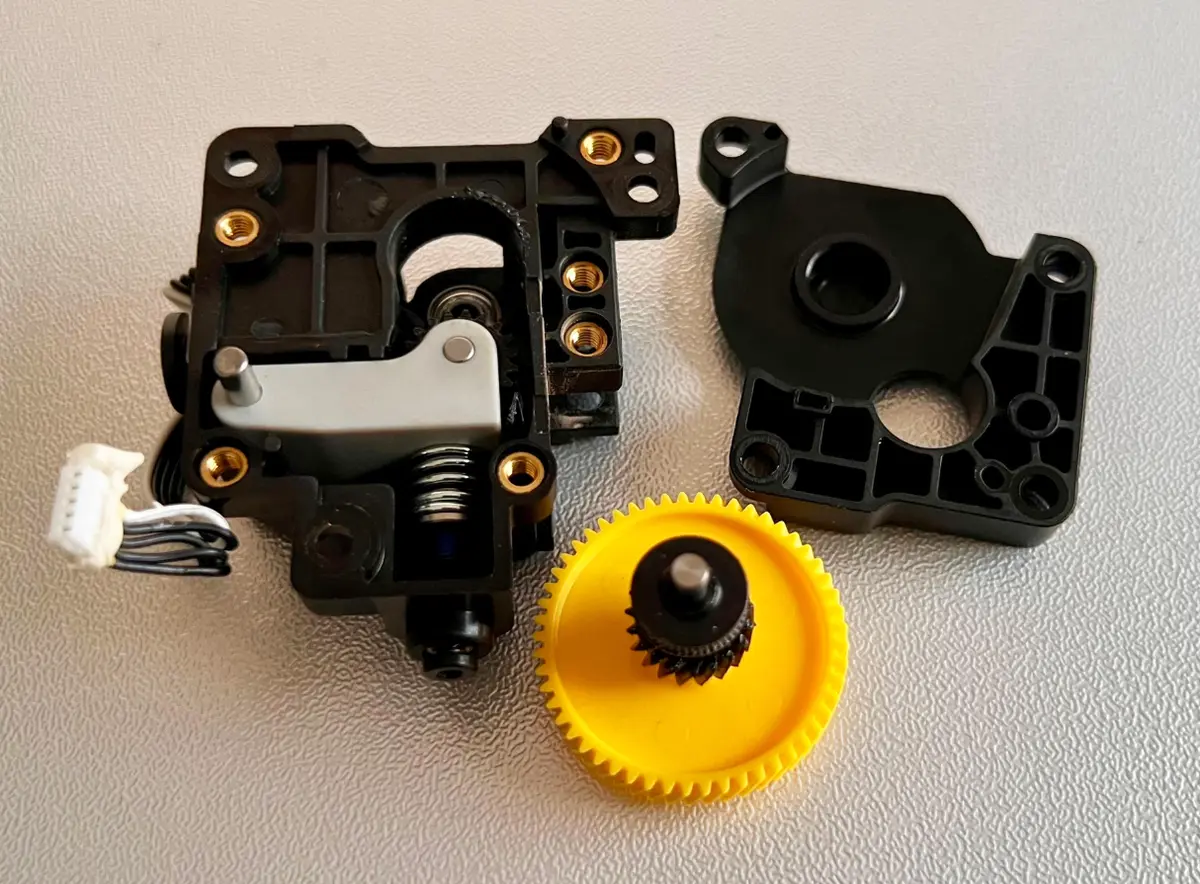

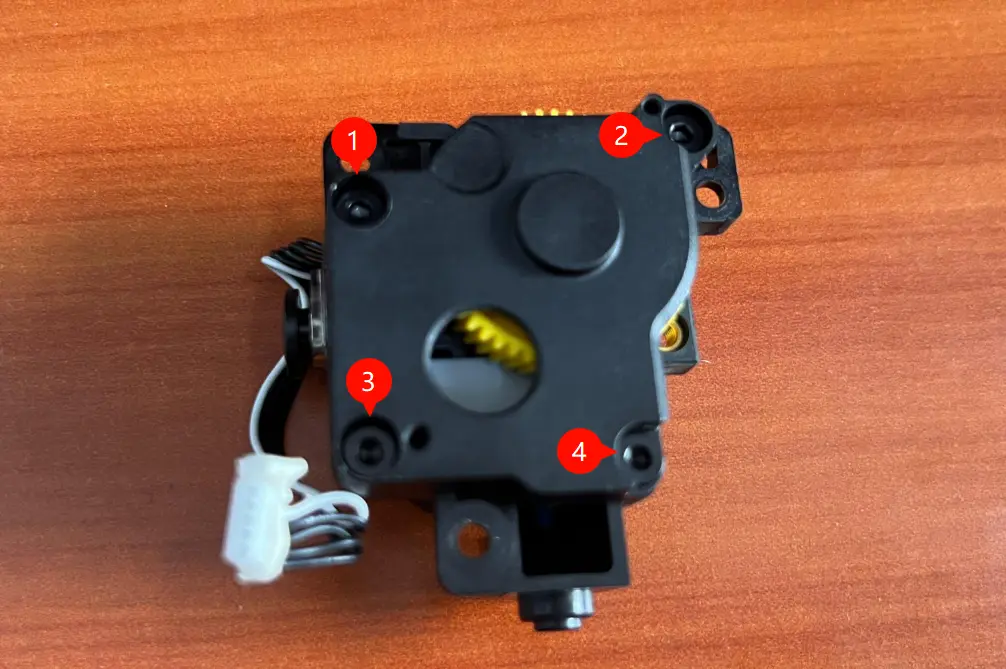

Fjern de 4 skruer, der holder ekstruderen, og fjern bagdækslet.

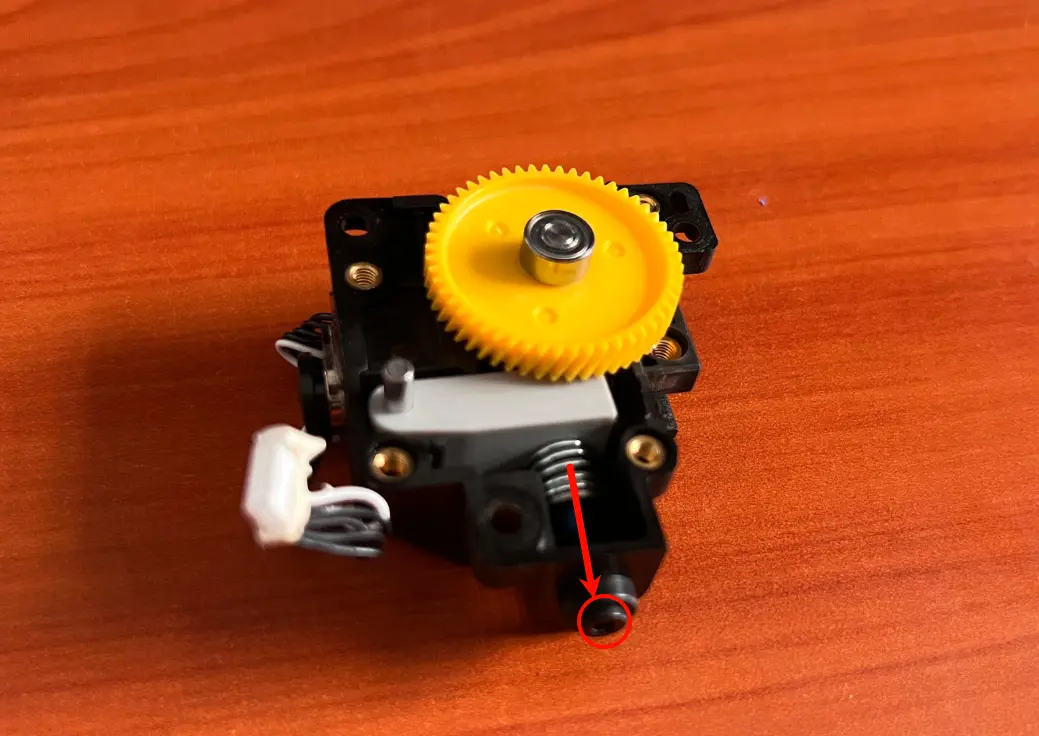

Herefter løses den 1 skrue, der stramme ekstrudergearets fjeder, for at slække fjederspændingen.

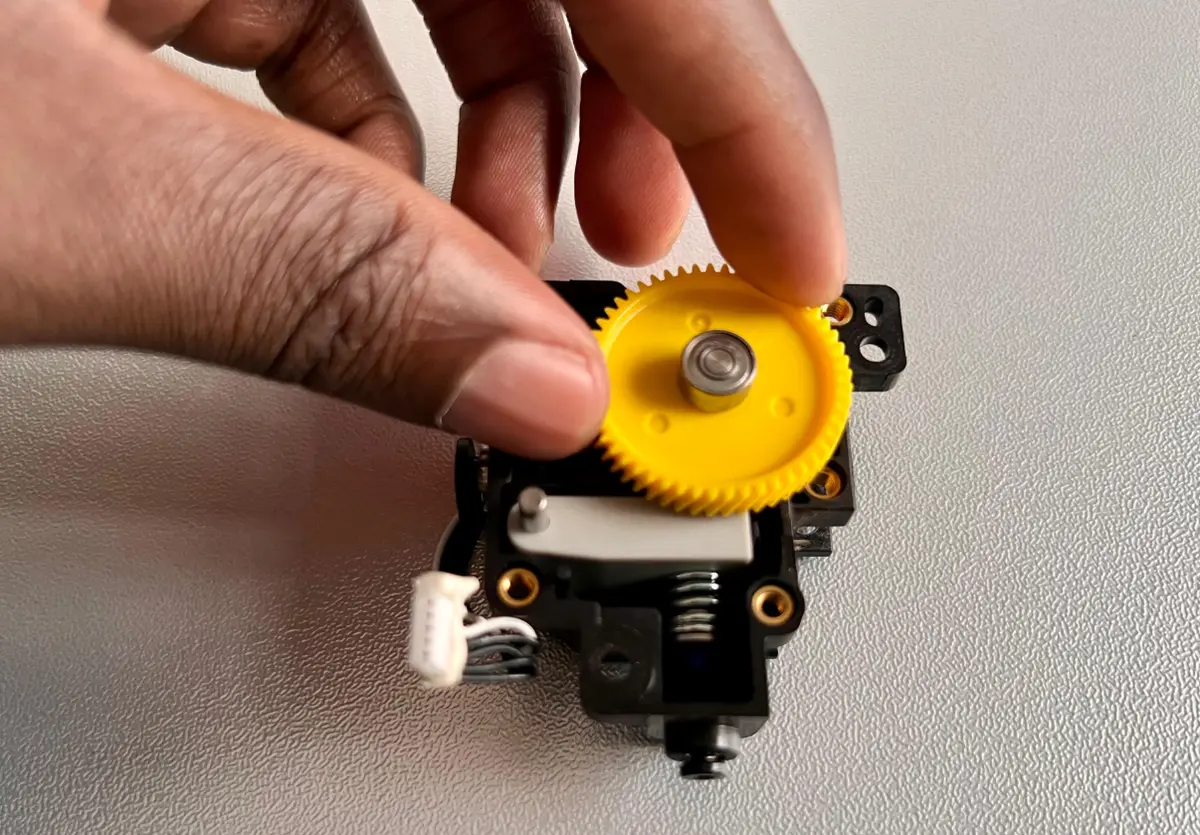

Trin 7: Fjern det store gear

Drej gearhjulet og fjern det.

Ekstruderens adskillelse er nu fuldført.

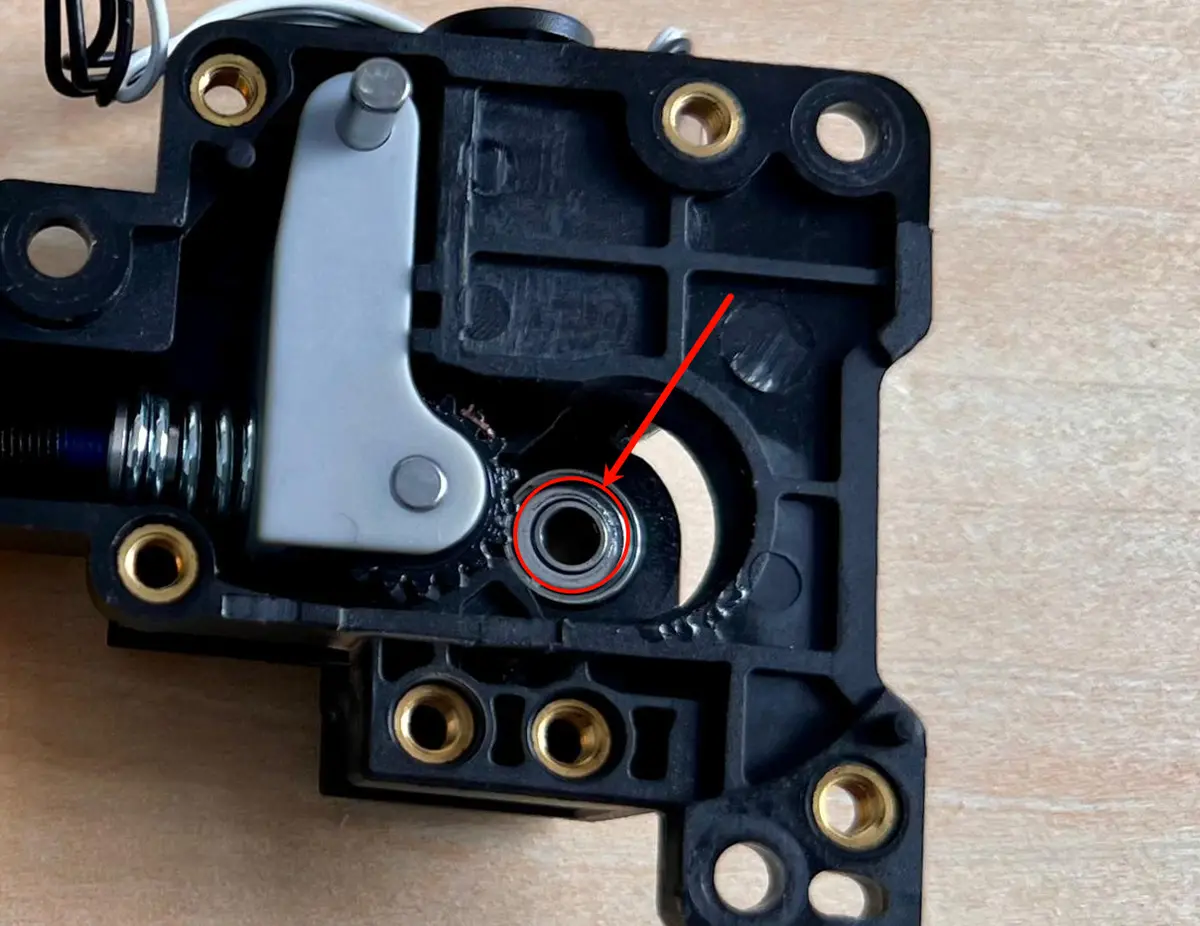

Bemærk: Læg mærke til dette leje og sørg for, at det forbliver på plads for at sikre korrekt samling af ekstruderen.

Trin 8: Rens ekstruderen

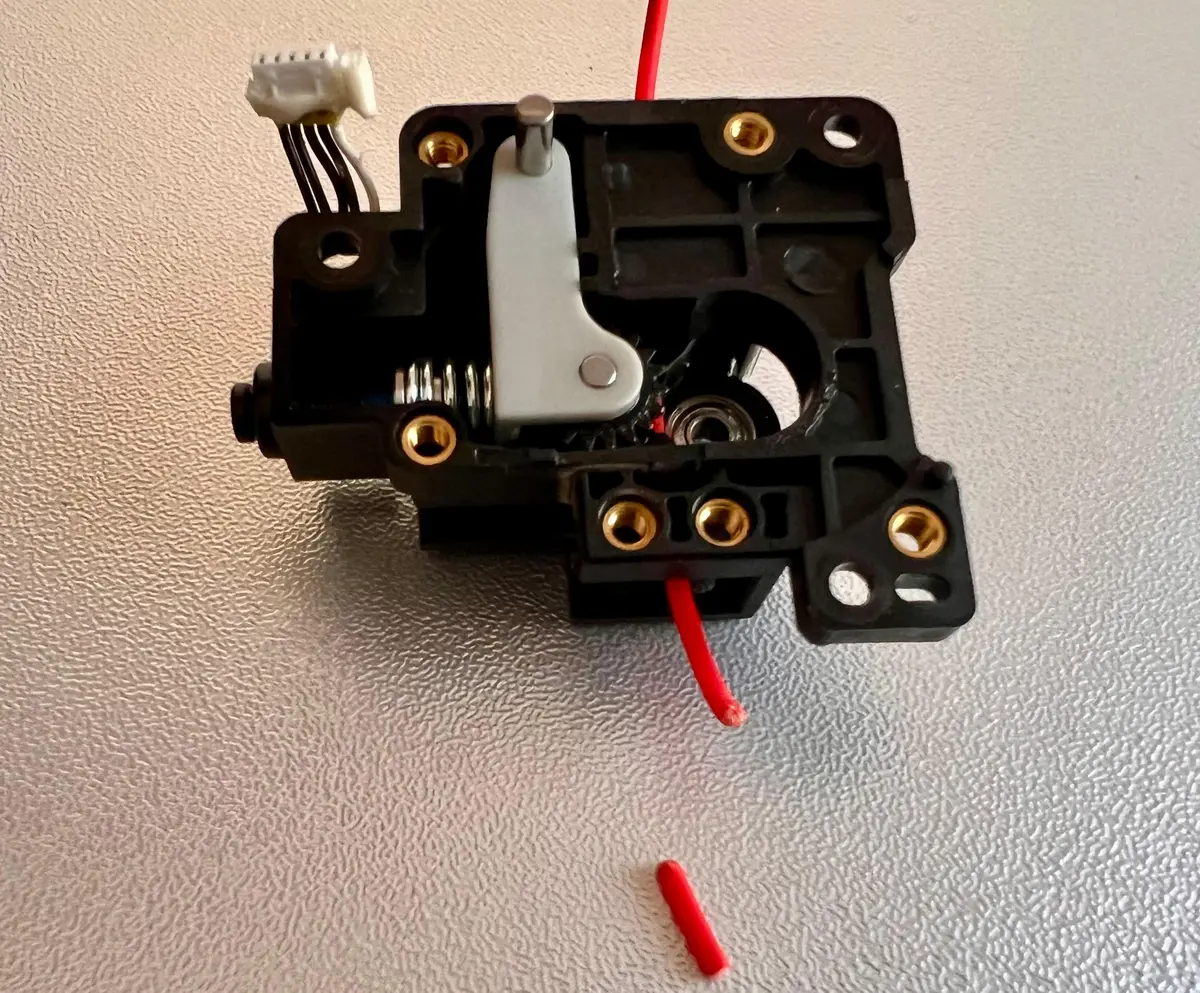

1. Brug et stykke filament til at stikke ind i ekstruderen og fjerne evt. fastklæbt filament.

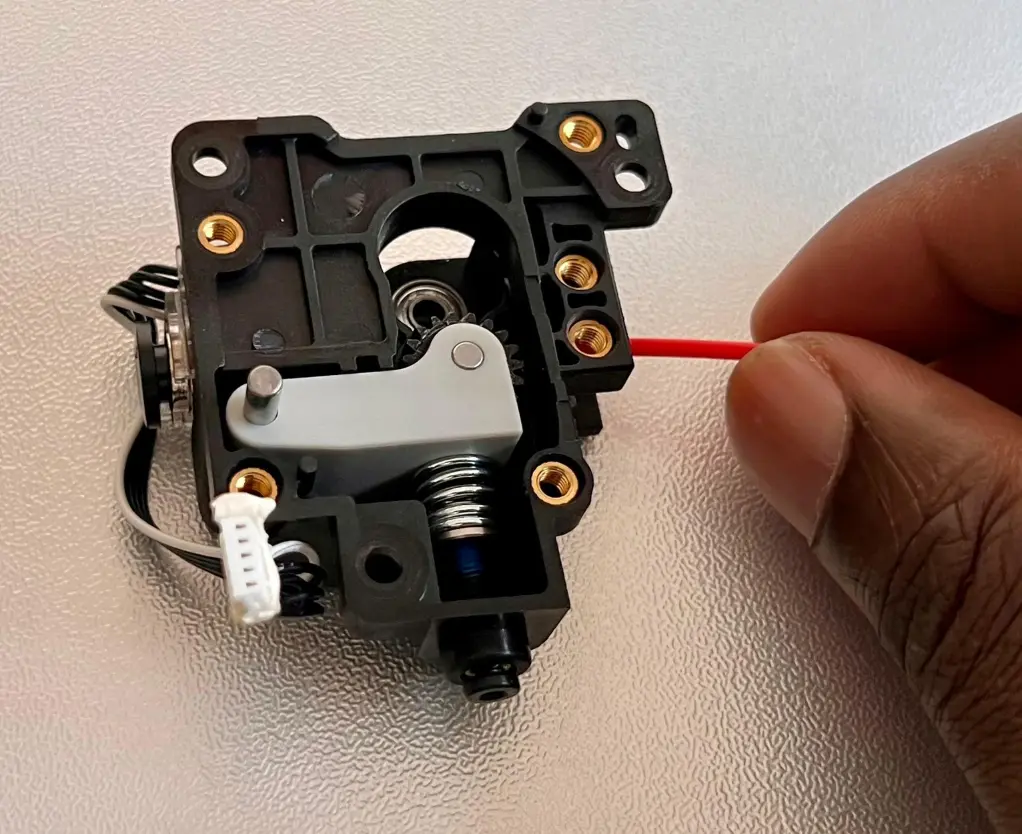

Er filamenter langt, brug hånden til at trække det ud.

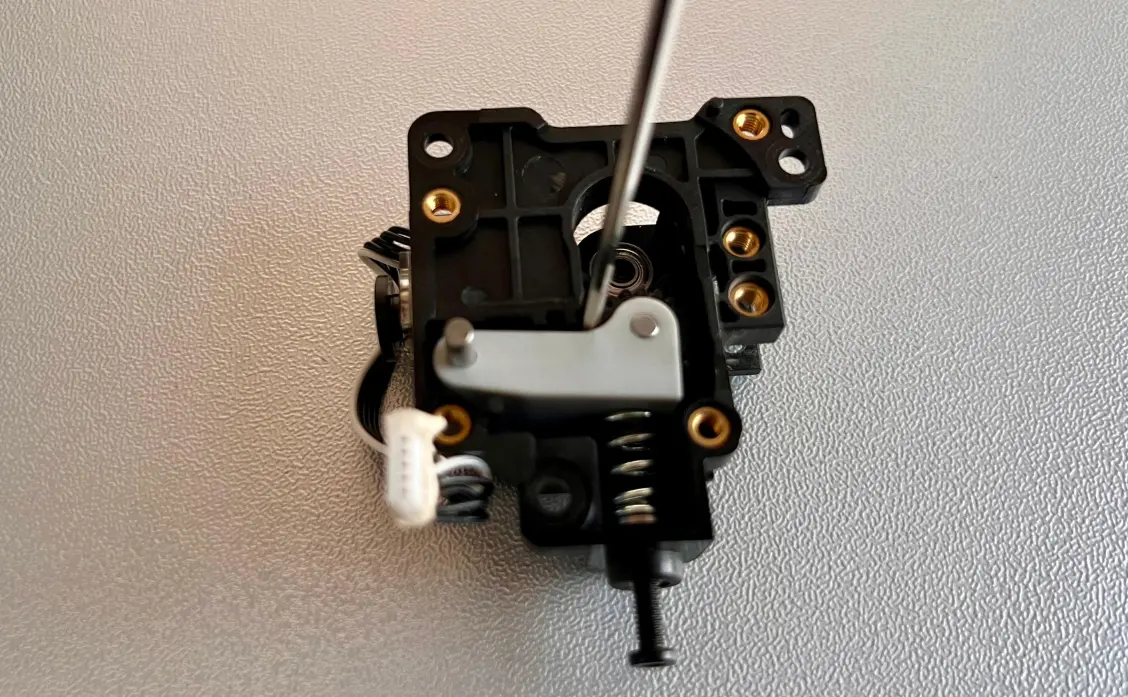

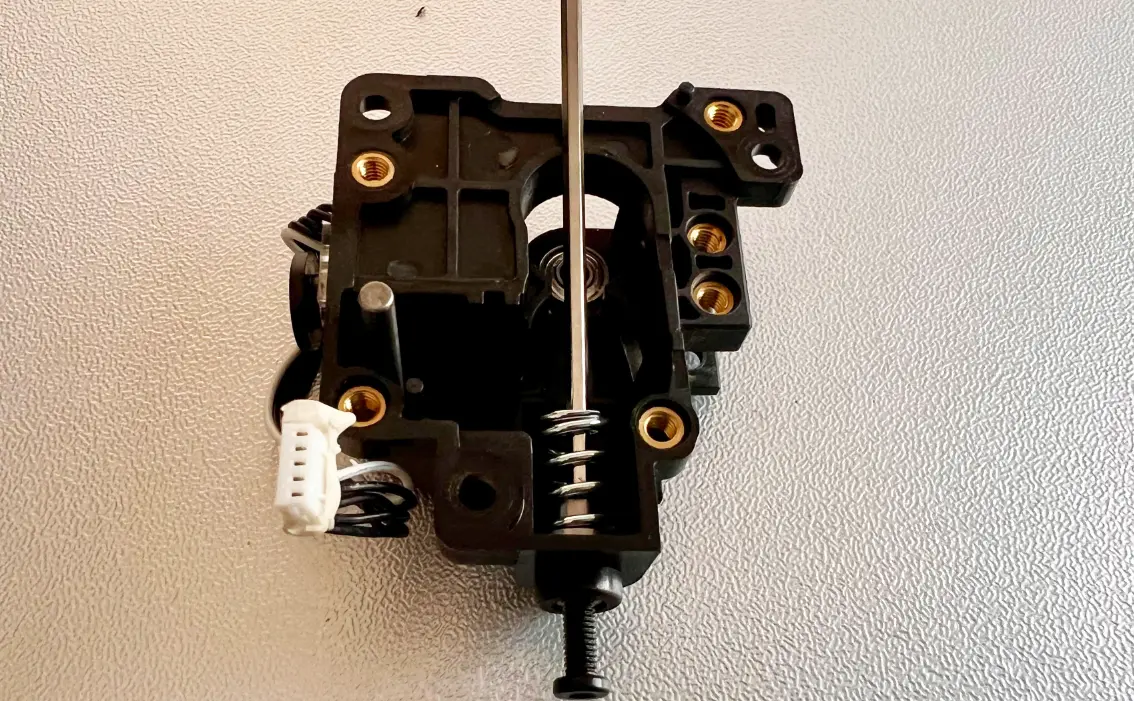

2. Fjern gearet og fjederen.

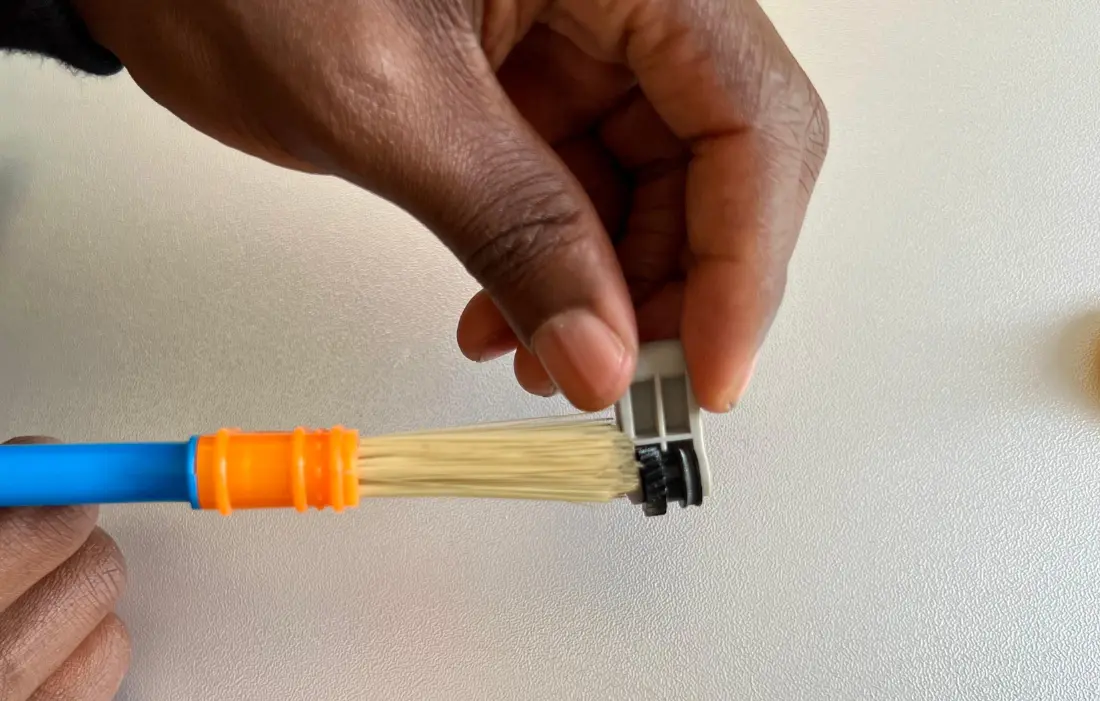

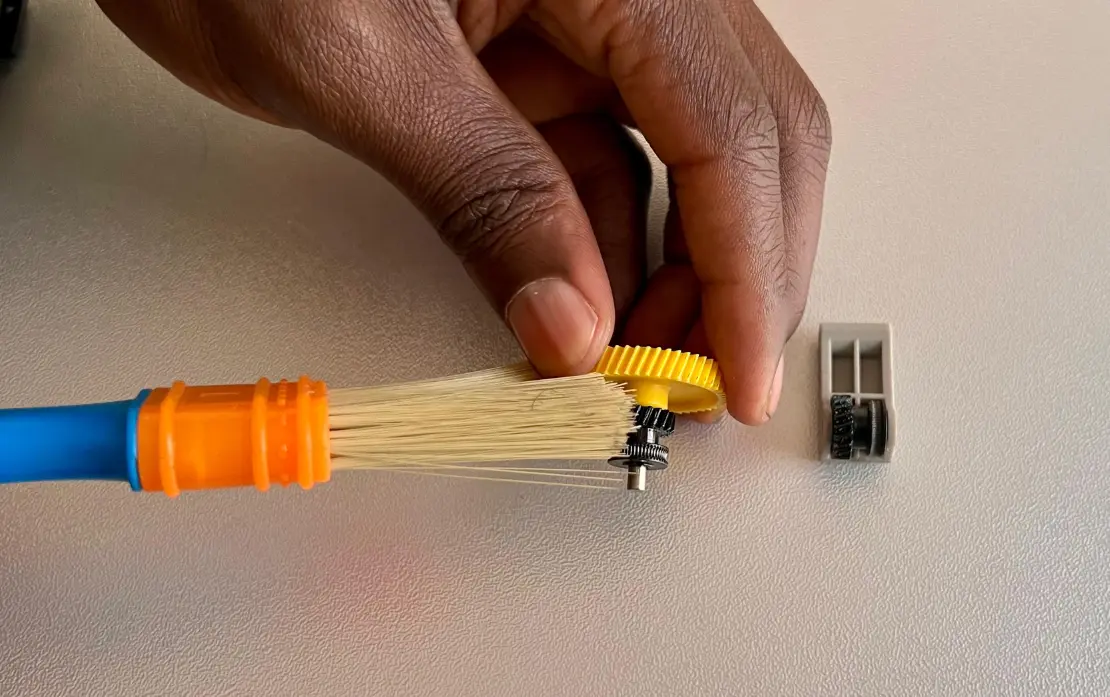

3. Rens gearene med en børste.

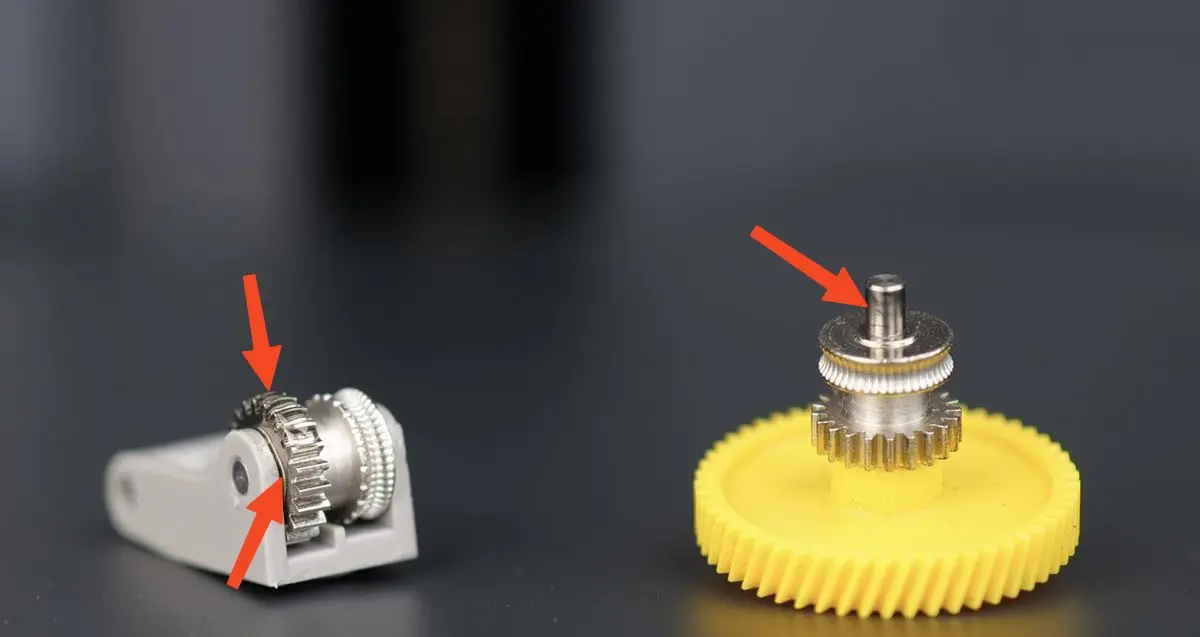

4. Påfør en lille mængde smøremiddel på tænderne af det passive ekstrudergear (venstre på billedet) og på siderne af drivgearet (højre på billedet) der hvor de røde pile peger.
(Gearene på eksempelbilledet er fra P1S, men vejledningen gælder ligeledes for X1C)

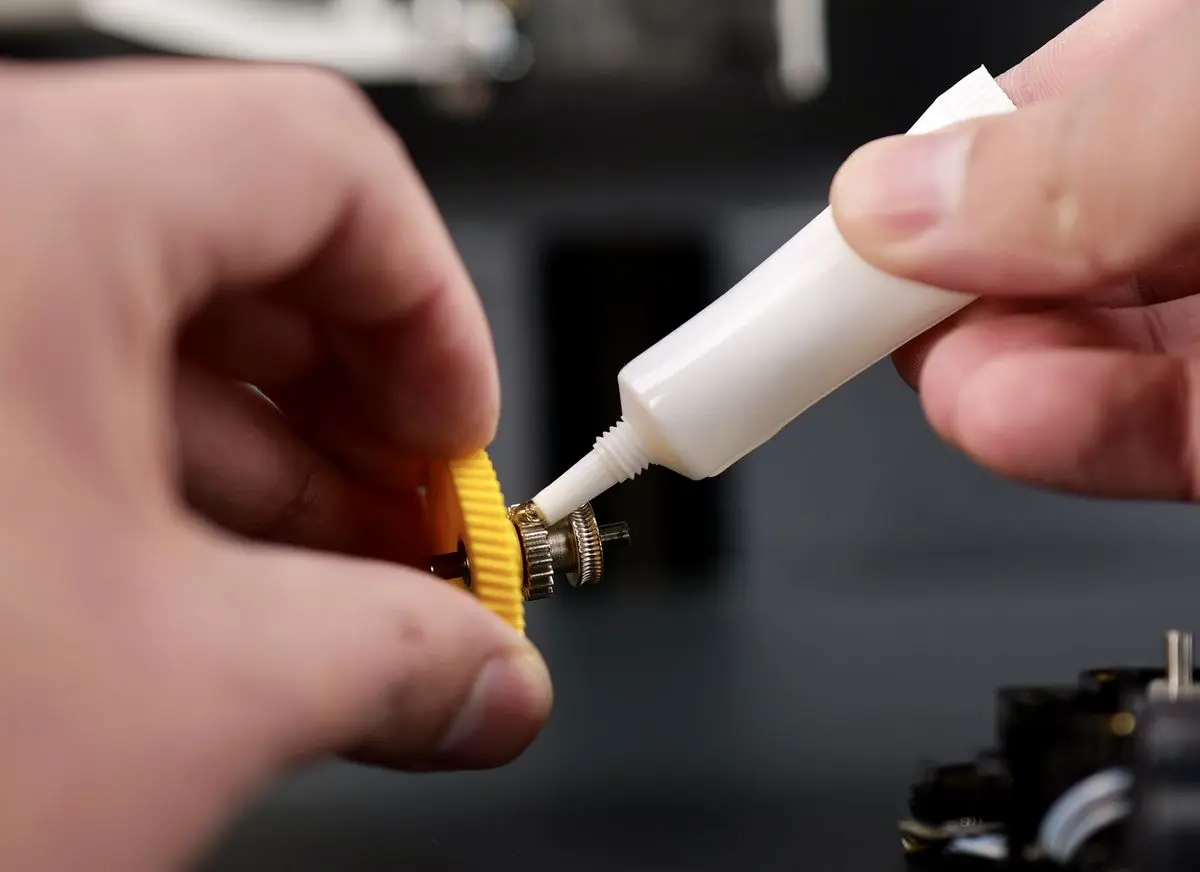

Dernæst kan du også påfør lidt smøremiddel på drivgearet som vist på billedet nedenfor. Sørg for at dække alle sider, og tør overskydende smøremiddel af, før du monterer gearet tilbage i ekstruderen.

Samling af ekstruder

Trin 1: Saml ekstruderen

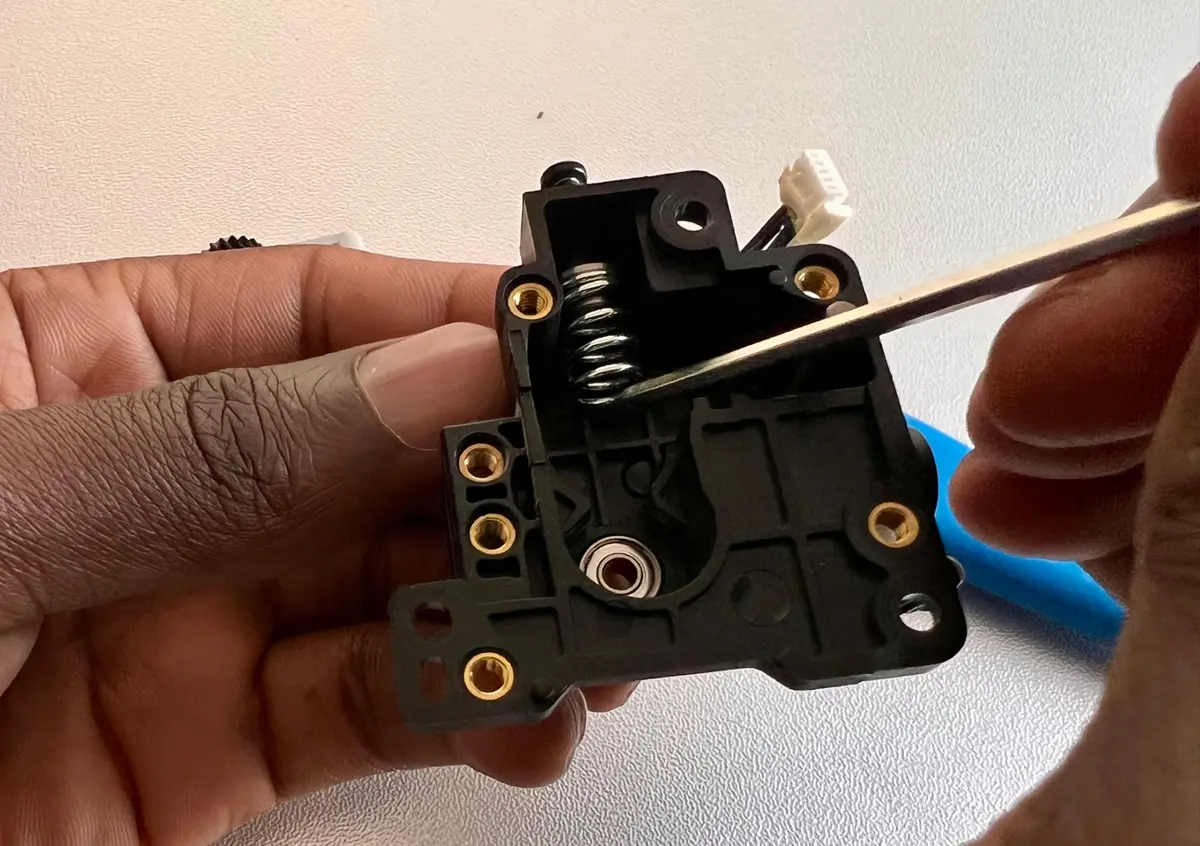

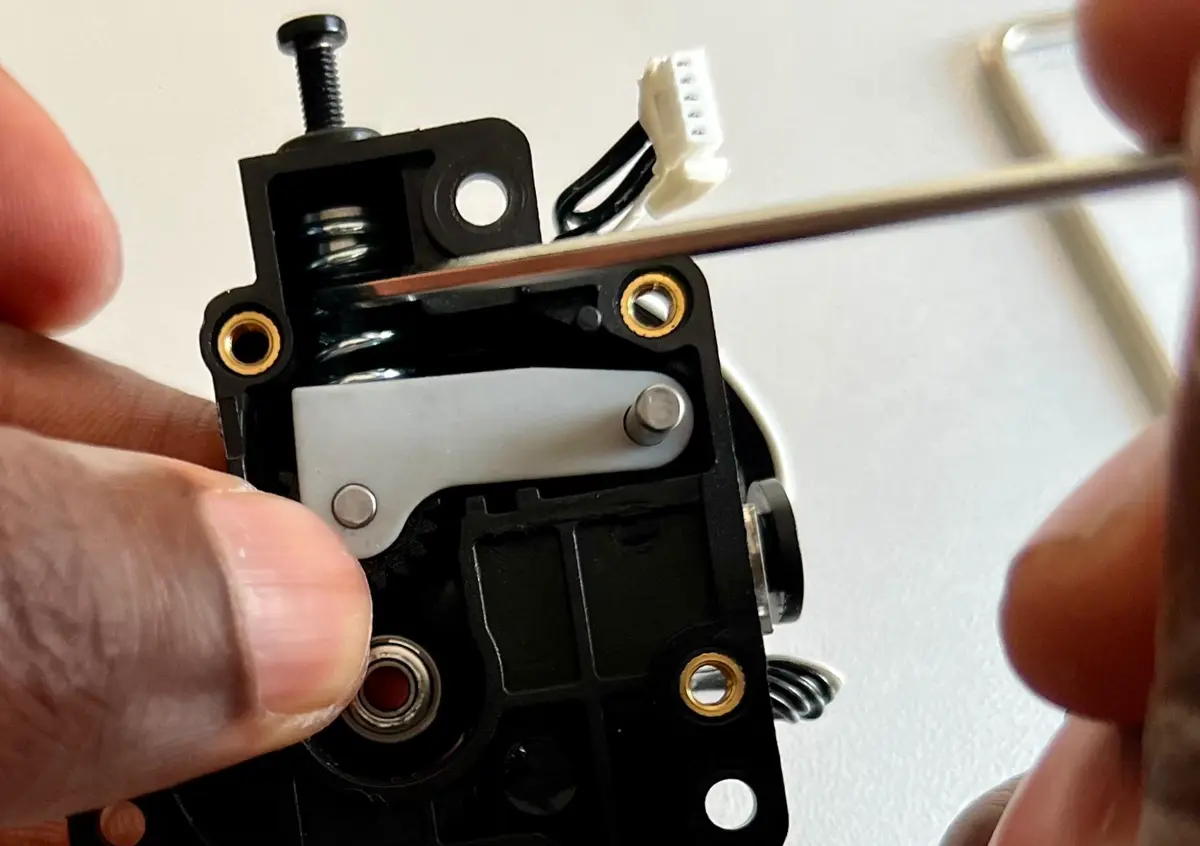

1. Montér gear og fjeder.

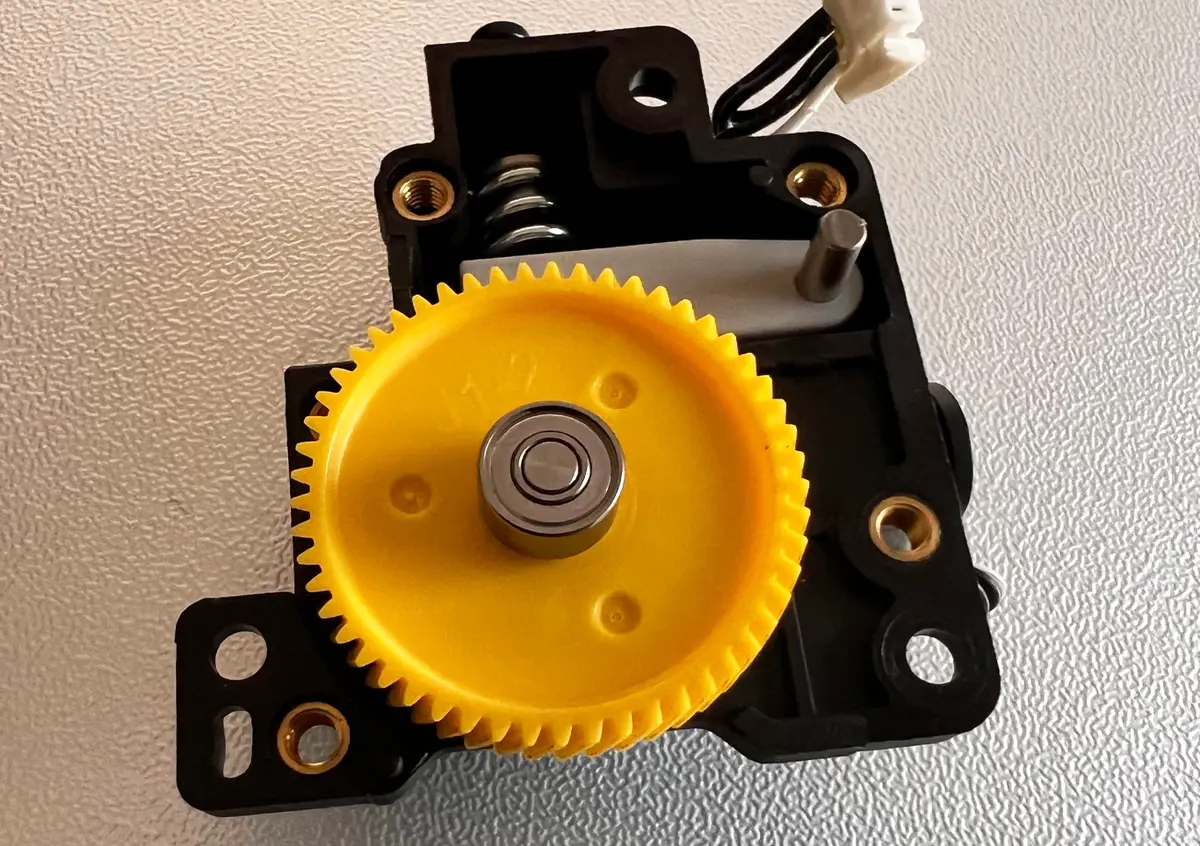

2. Montér det store gear tilbage på plads.

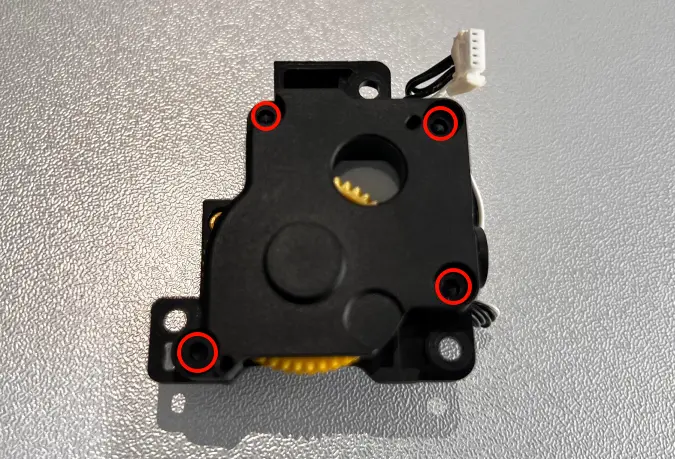

3. Montér bagdækslet og brug en H2.0 unbrakonøgle til at stramme de 4 skruer.

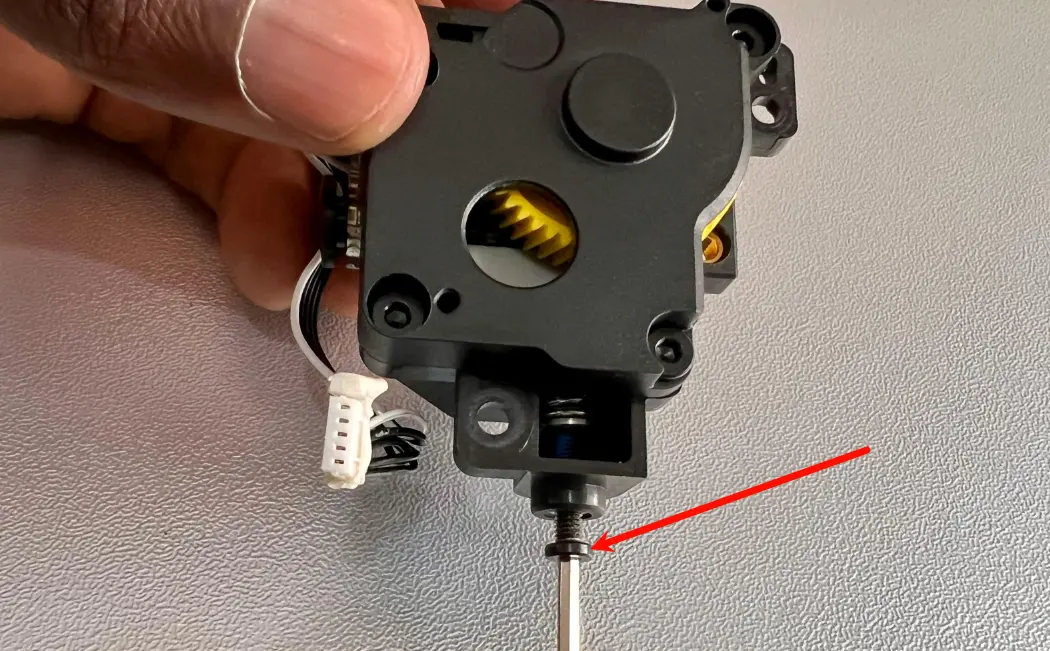

4. Drej spændeskruen tilbage, til den klikker på plads.

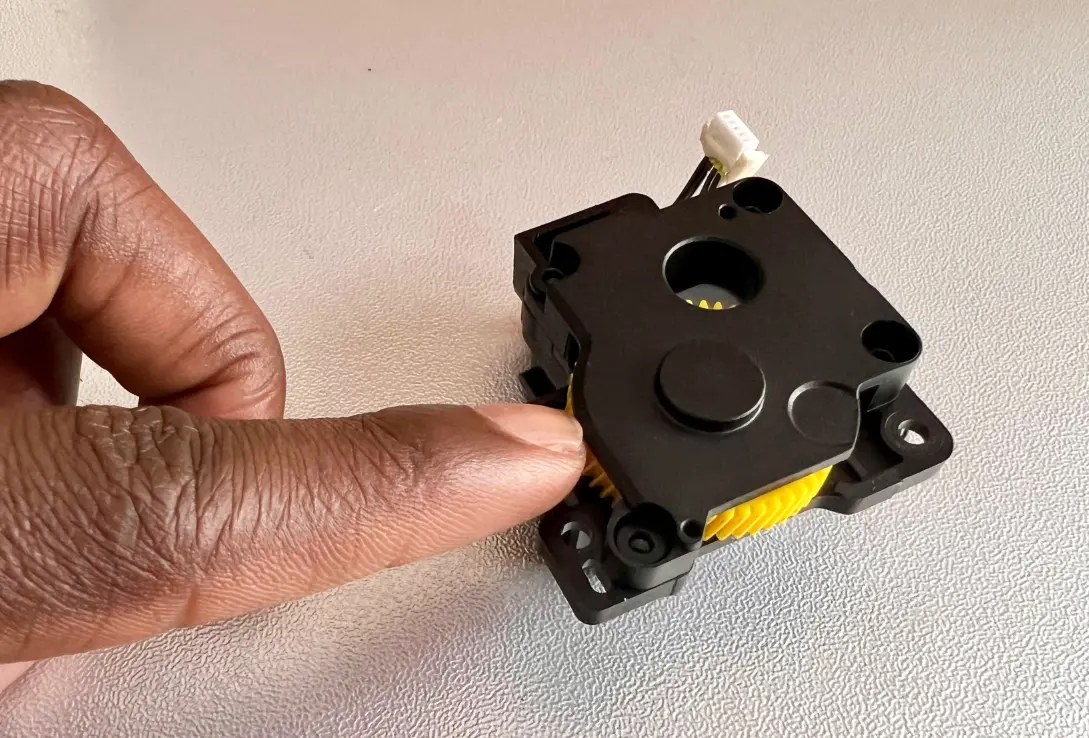

5. Drej det store gear med hånden for at kontrollere, om det kan rotere normalt.

Trin 2: Montér hotend'en

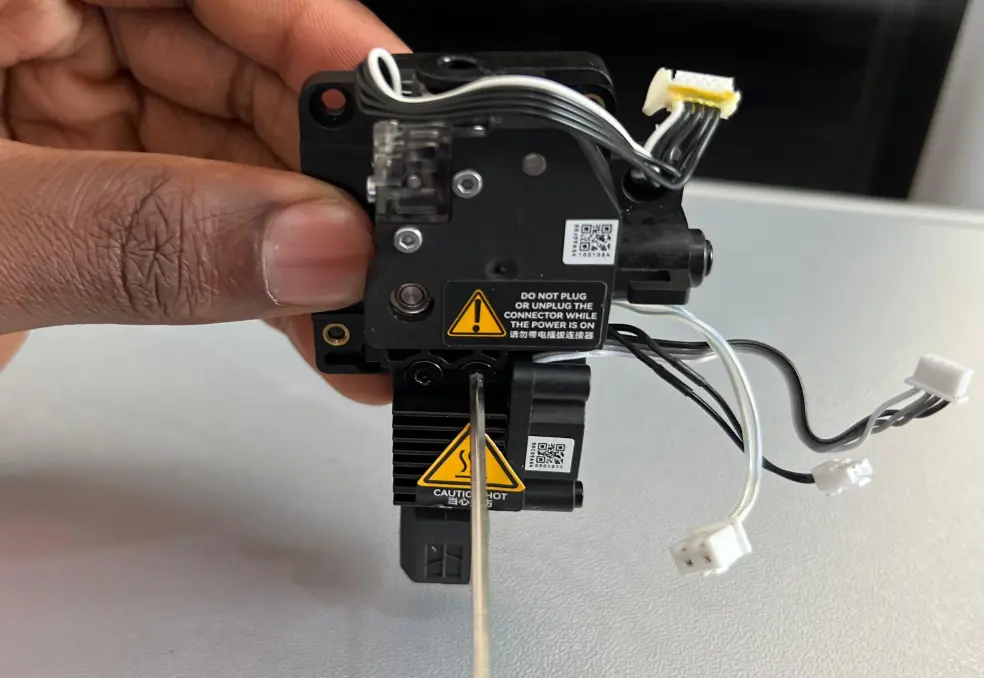

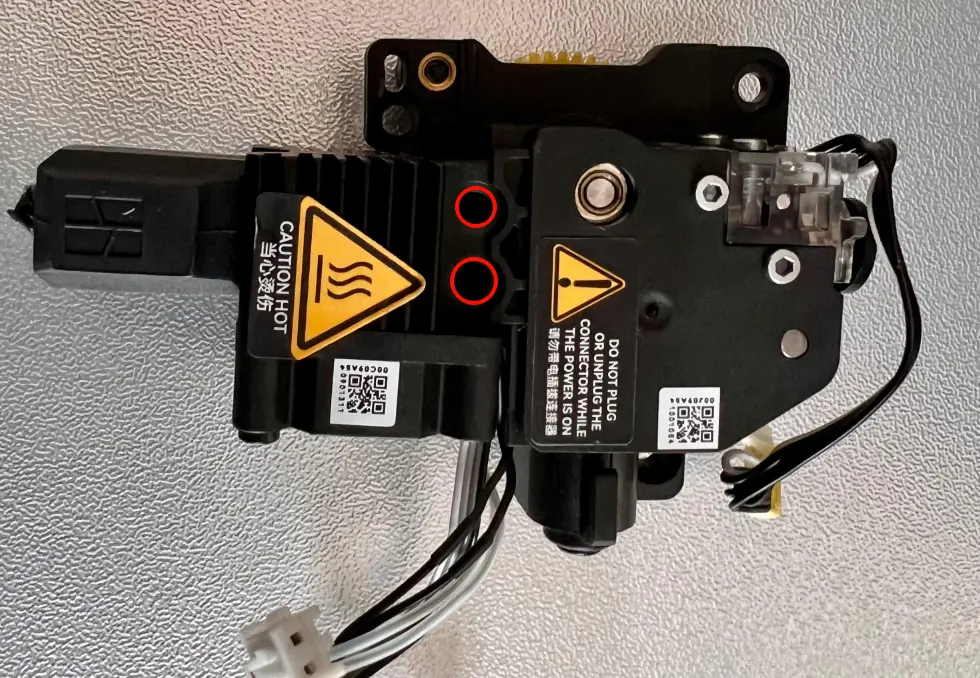

Sæt hotend'en tilbage på plads og stram de 2 skruer med en H2.0 unbrakonøgle.

Trin 3: Montér ekstruderen

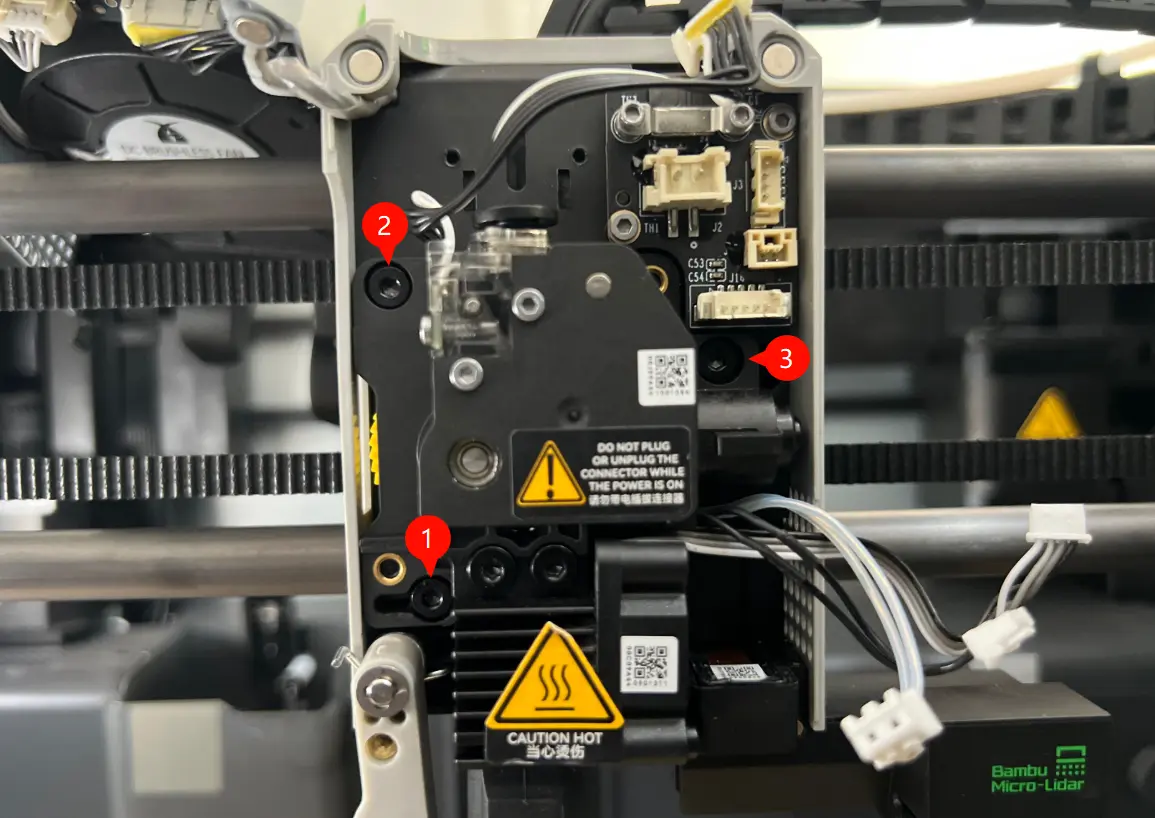

Sæt ekstruderen tilbage på plads og genmontér skruerne 1, 2 og 3.

Trin 4: Montér filamentskæreren

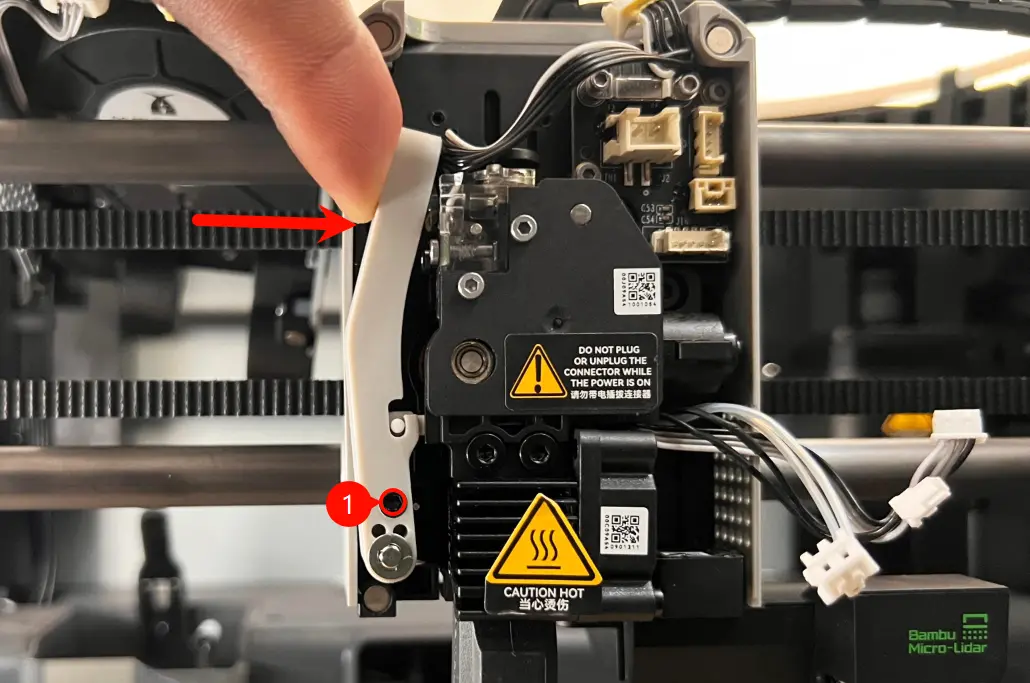

Nulstil skærer-håndtaget som vist på billedet nedenfor, og stram forsigtigt sætskruen på håndtaget.

Bemærk: Er skruen beskadiget, skal du muligvis udskifte filamentskaarerhåndtaget, der medfølger en erstatningsskrue.

Trin 5: Montér PTFE-røret

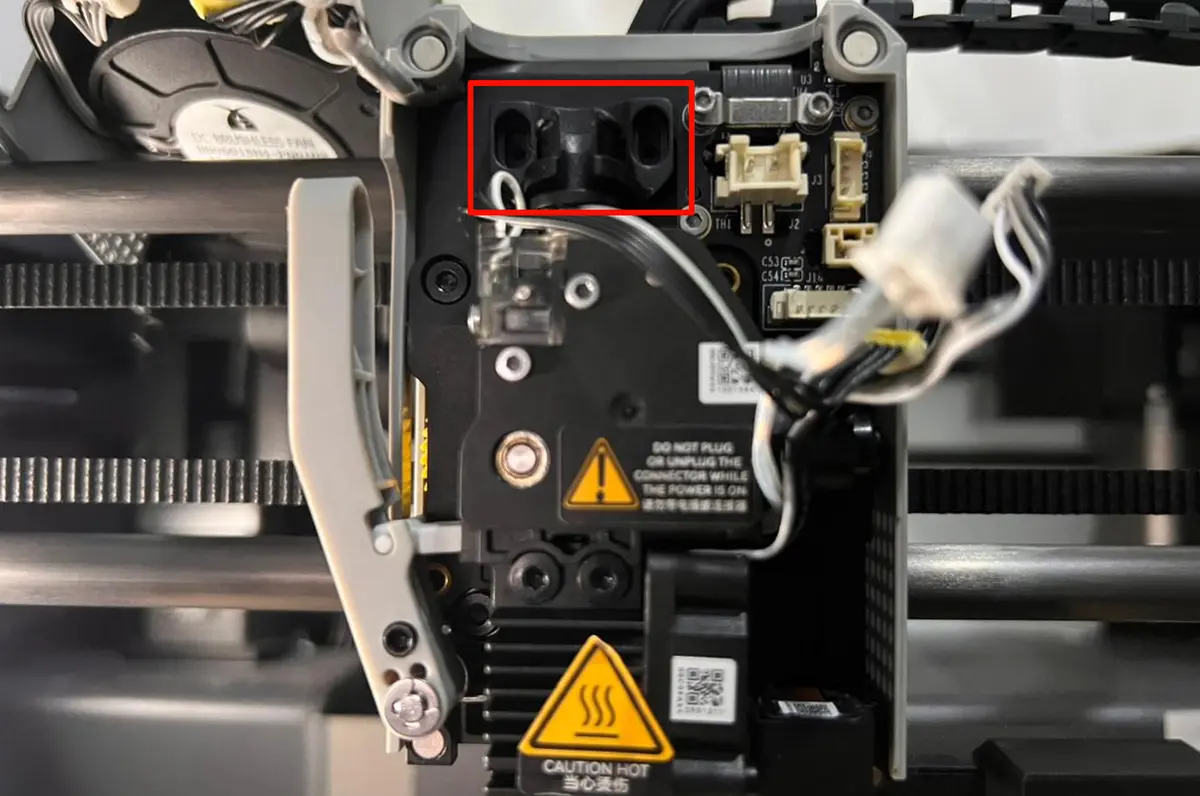

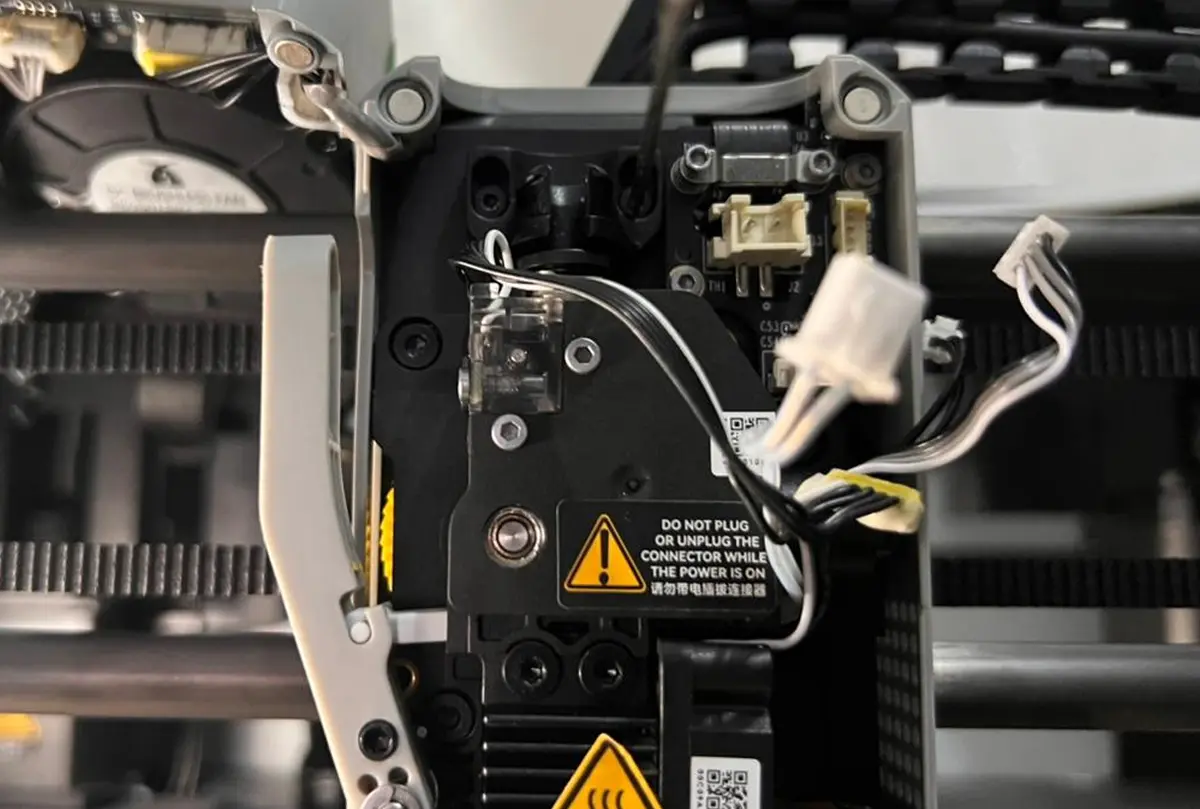

Placer filamentguiden på plads, og sæt de to skruer i og stram dem let - ikke for meget.

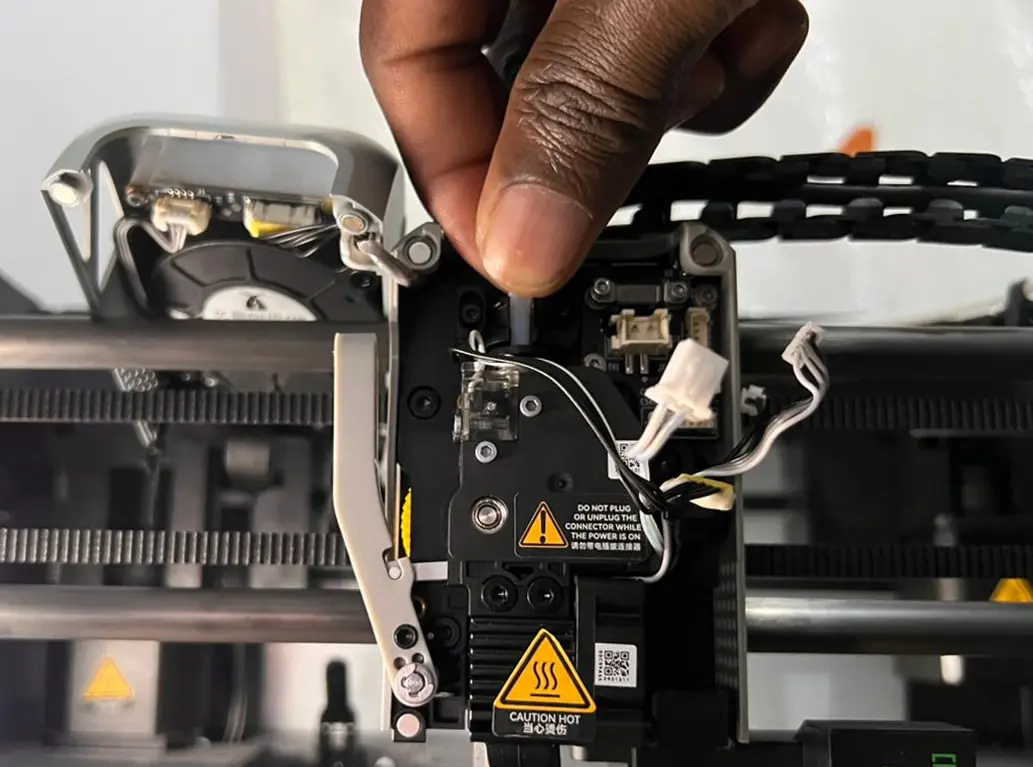

Indfør PTFE-røret i toppen af ekstruderen, løft filamentguiden op og stram skruerne.

Trin 6: Tilslut kablerne

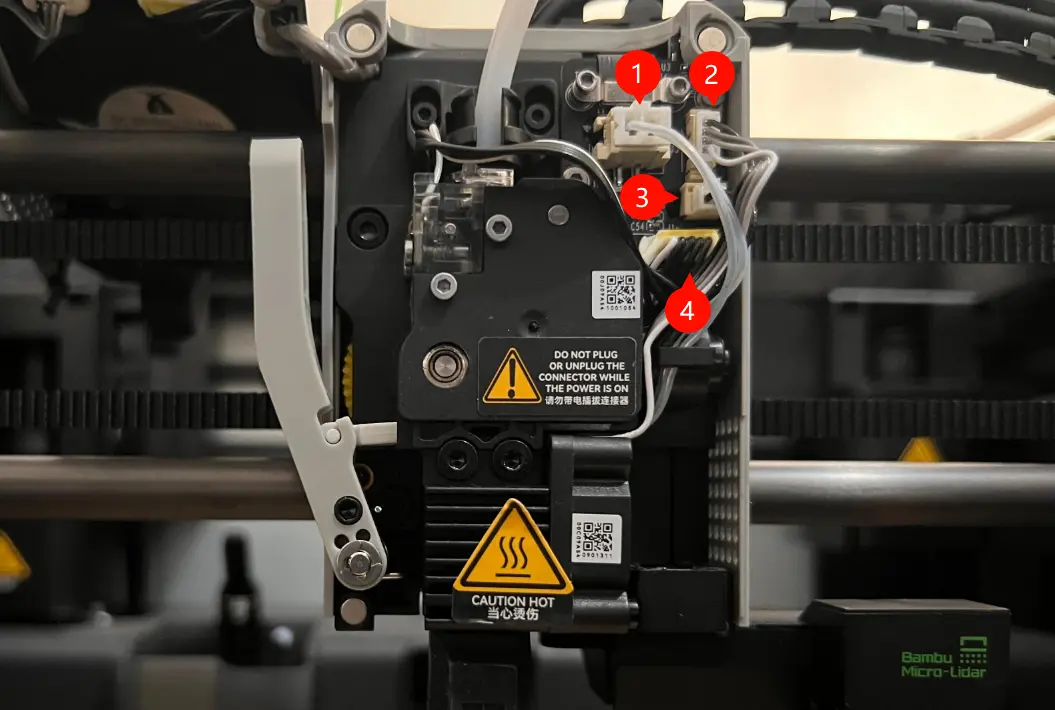

Tilslut filamentfølersensoren, deludkølingsventilatoren, hotend-ventilatoren og hotend-varmeenhedskablerne i rækkefølge.

Bemærk: Sørg under denne operation for, at alle terminaler er korrekt justeret, forenden de indsættes. Visse terminaler kan sættes i forkert, hvilket vil føre til, at enheden rapporterer en fejl.

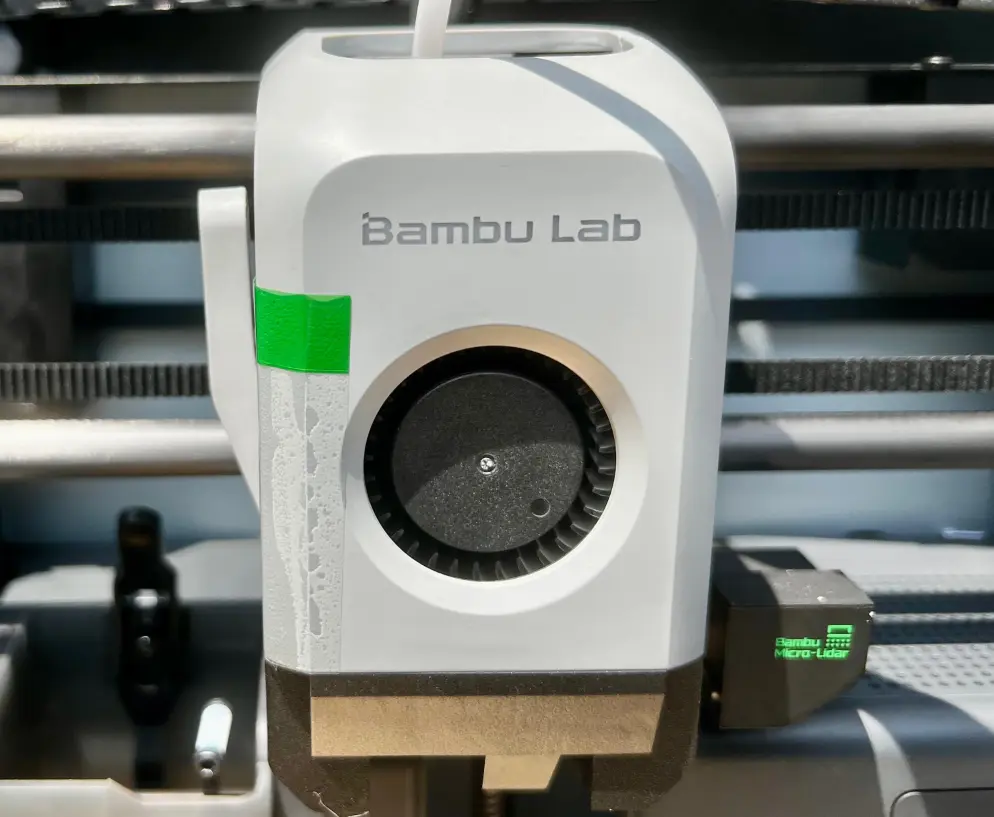

Trin 7: Montér forsidedækslet på printhovedets

Sådan verificerer du funktionen

Når alt er sat op, verificer at alting fungerer ved at tænde printeren igen og manuelt ekstruder filamenter. Filamentet bør flyde jævent og konsekvent.
