Fejlfinding: Unormalt AMS LED-status

Fejlbeskrivelse

1. Efter isætning af ca. 10 cm filament kan AMS ikke registrere filamentet stabilt - LED'en tændes ikke eller blinker hvidt.
2. Når der ikke er indsat filament, forbliver AMS-indikatoren konstant hvid og registrerer kontinuerligt filament til stede.
3. Efter isætning af filament skifter AMS-indikatoren til konstant hvid, men motoren reagerer ikke og gearet kan ikke rotere for at trække filamentet ind.
4. Efter isætning af filament skifter AMS-indikatoren til konstant hvid, og motoren kan drive gearet til at rotere, men filamentet kan stadig ikke trækkes ind.

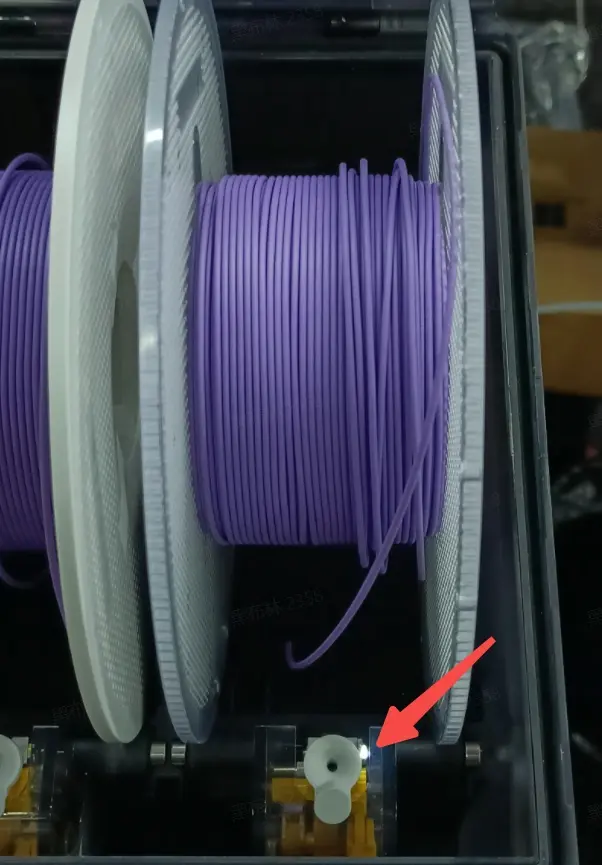

Du kan også vurdere ovennævnte fejltilstande via indikatorsignalet (Forklaring af AMS LED-status).

Løsning

Hvis sensoren ved filamentindgangen giver falsk registrering (filament til stede, men ikke registreret eller intet filament registreret som til stede), skyldes det normalt snavs i filamentindgangen eller slid på magneten - og kun filamentindgangsdelen skal behandles.
Hvis sensoren ved filamentindgangen fungerer normalt, men enheden ikke automatisk kan trække filamentet ind efter isætning, kan det skyldes unormal funktion af feedermotoren eller filamentsnavs inde i enheden. Kontroller og rens AMS-feederenhedens indre.

Adskillelse

Trin 1: Fjern AMS-feederenheden

Se først Guiden til udskiftning af AMS-feederenheden for at fjerne AMS-feederenheden.

Trin 2: Adskil topkappe og bund

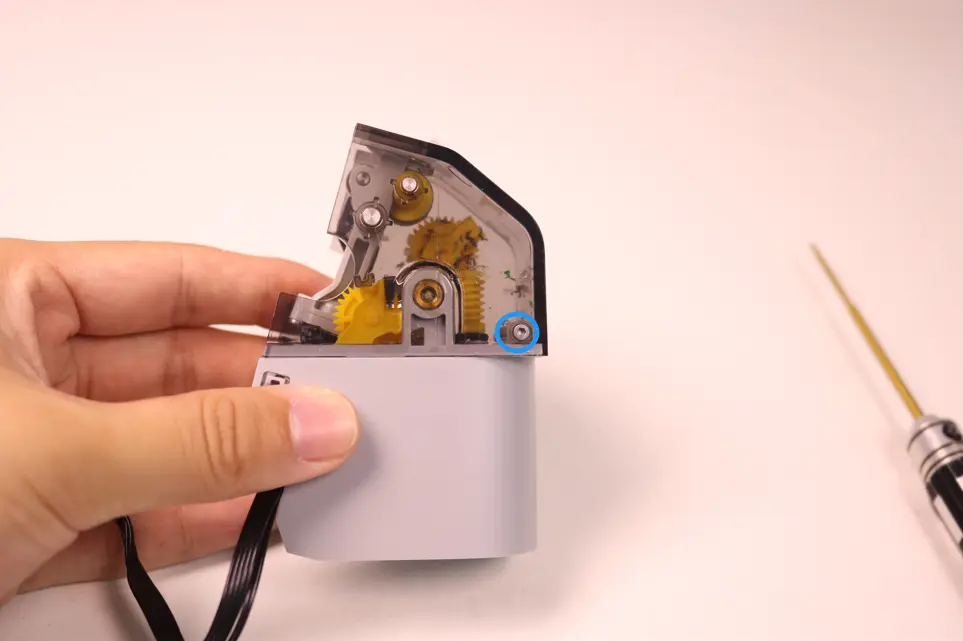

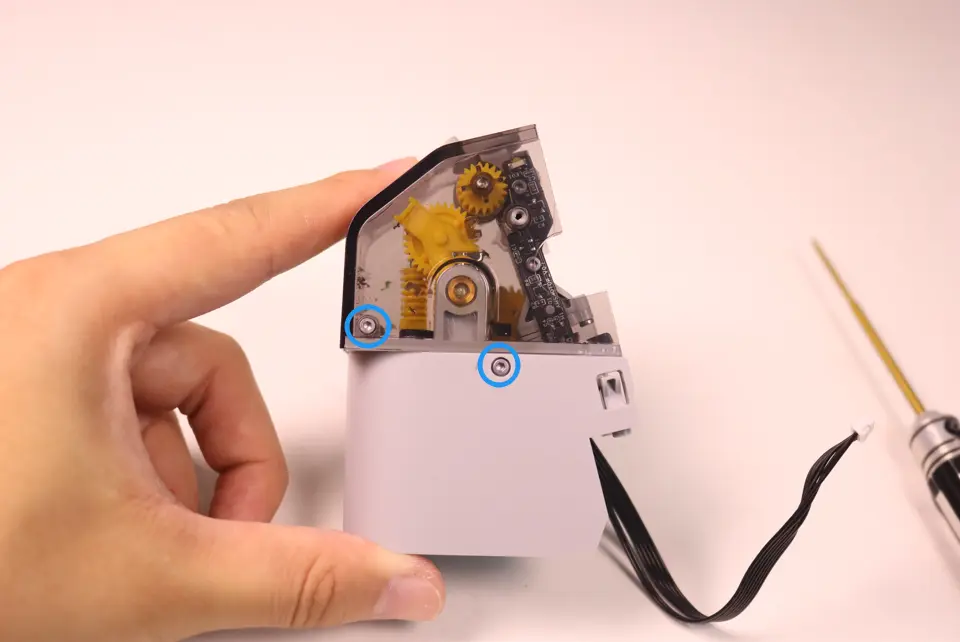

Løsn de 4 skruer markeret på billedet,

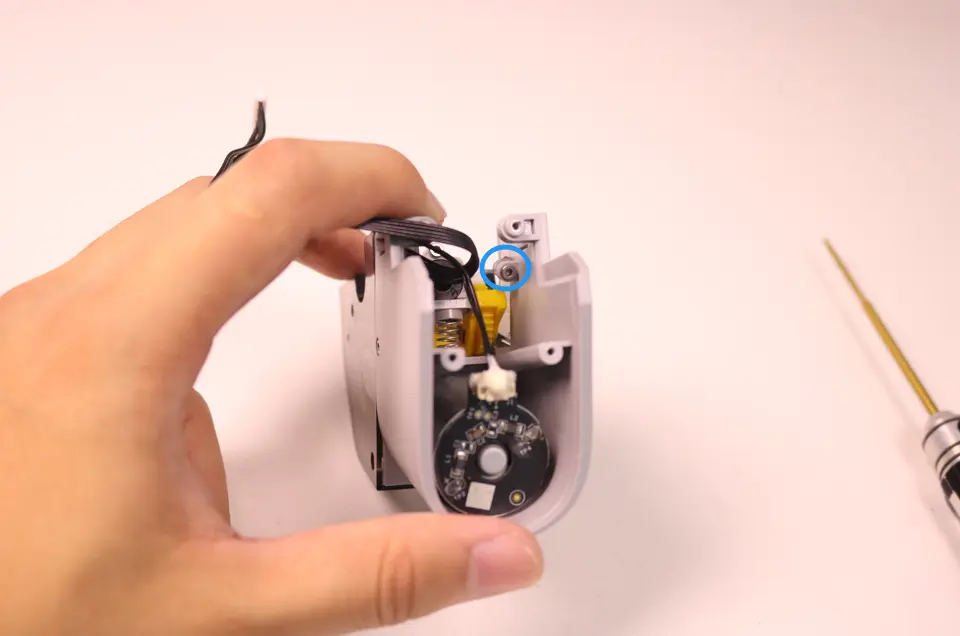

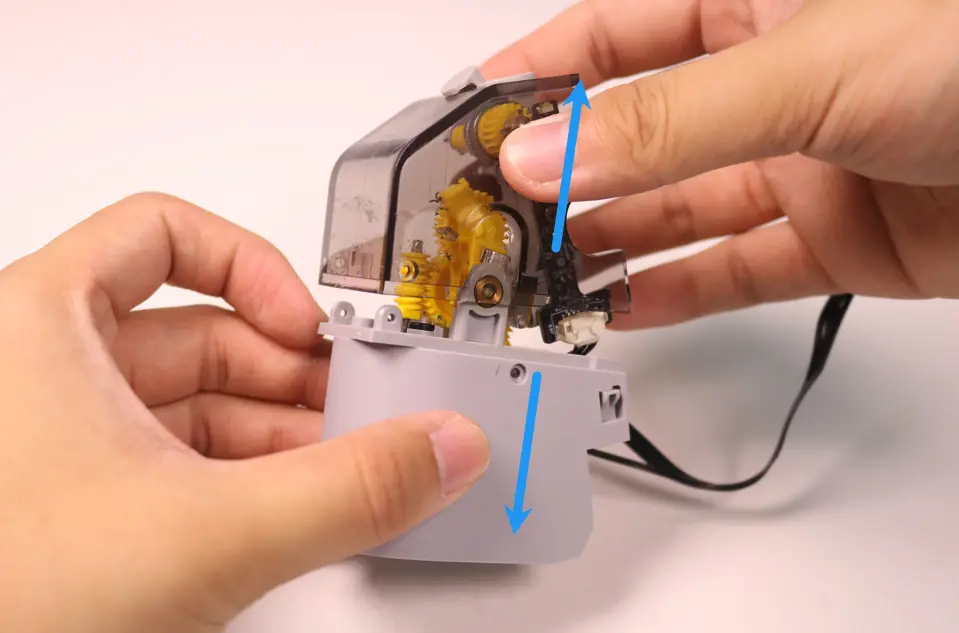

Adskil forsigtigt topkappen og bunden,
Tag kablet fra feeder-tragtens enhedskortet ud.

Tag kablet fra feeder-tragtens bundkort ud.

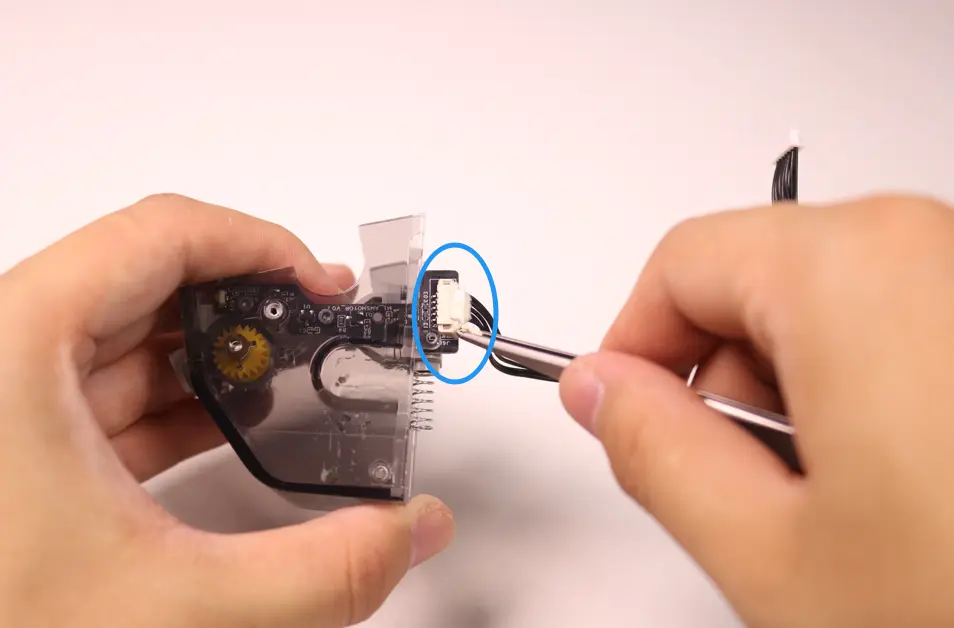

Der kan sidde hvid lim på kabelstikket. Skrab den hvide lim af inden du trækker stikket ud.

Trin 3: Fjern feeder-tragtenheden

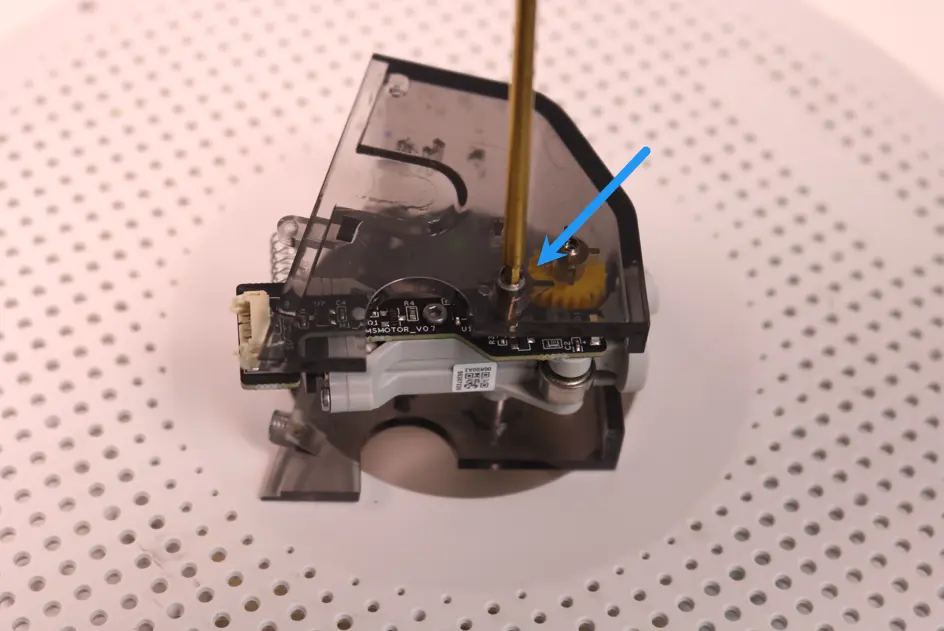

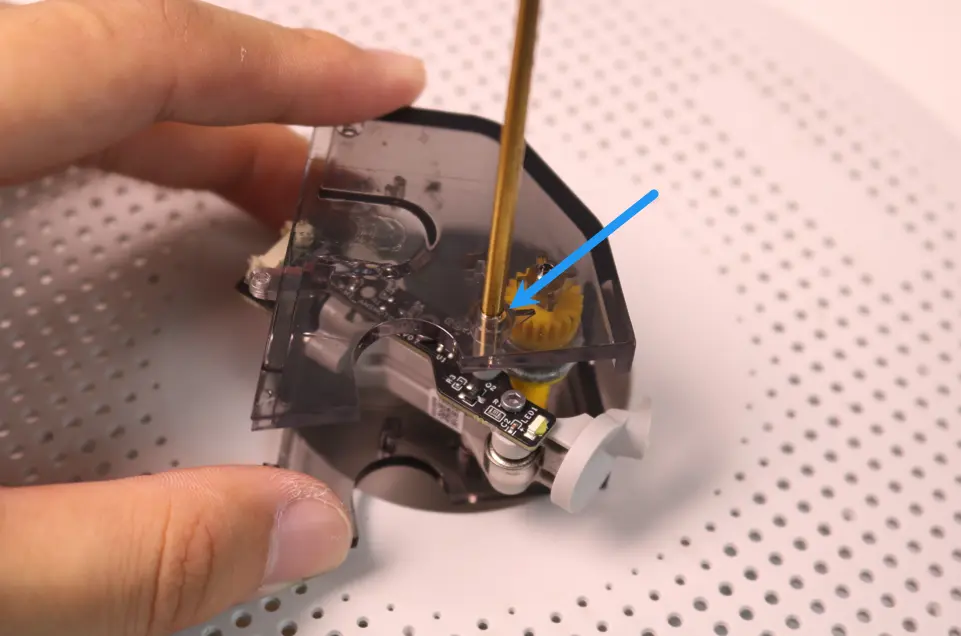

Brug en H2.0-skruetrækker til at trykke mod feeder-tragtenheden, løft den til en vis højde, anvend gradvist nedadgående kraft og forsøg at skubbe tappen ud.

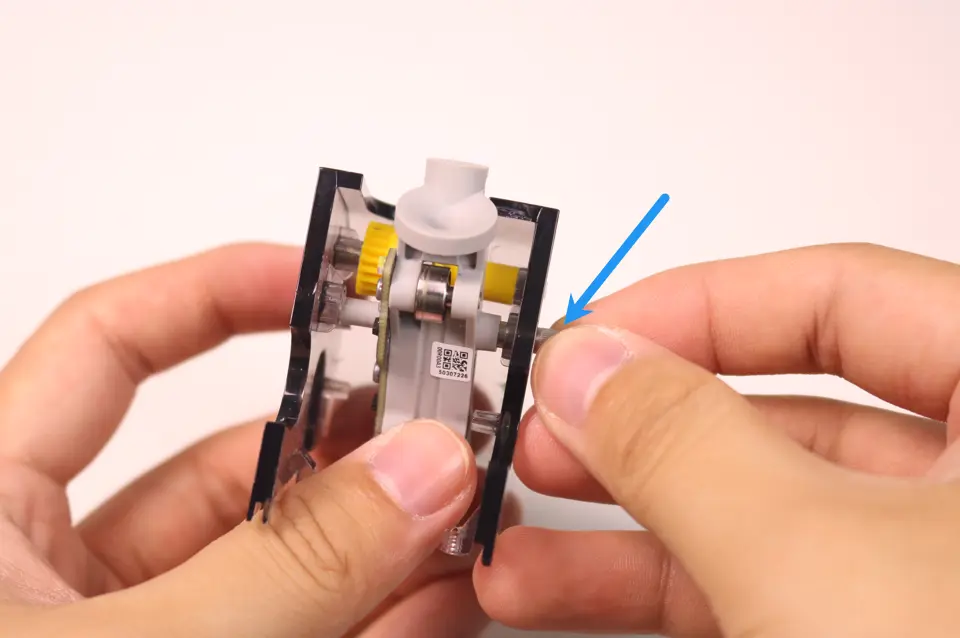

Tag tappen ud og fjern feeder-tragtenheden.

Trin 4: Fjern feeder-tragtens printplade

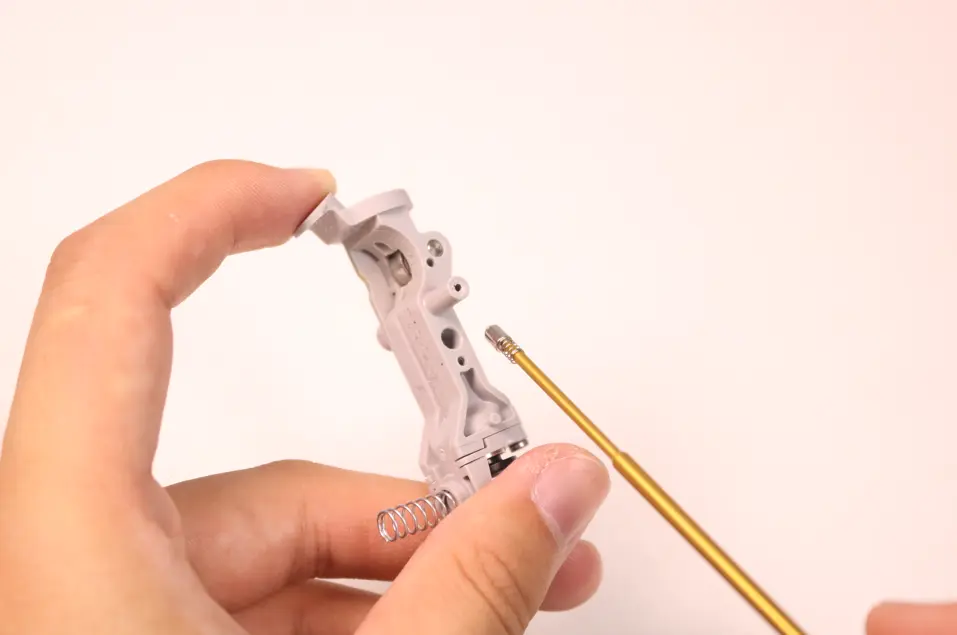

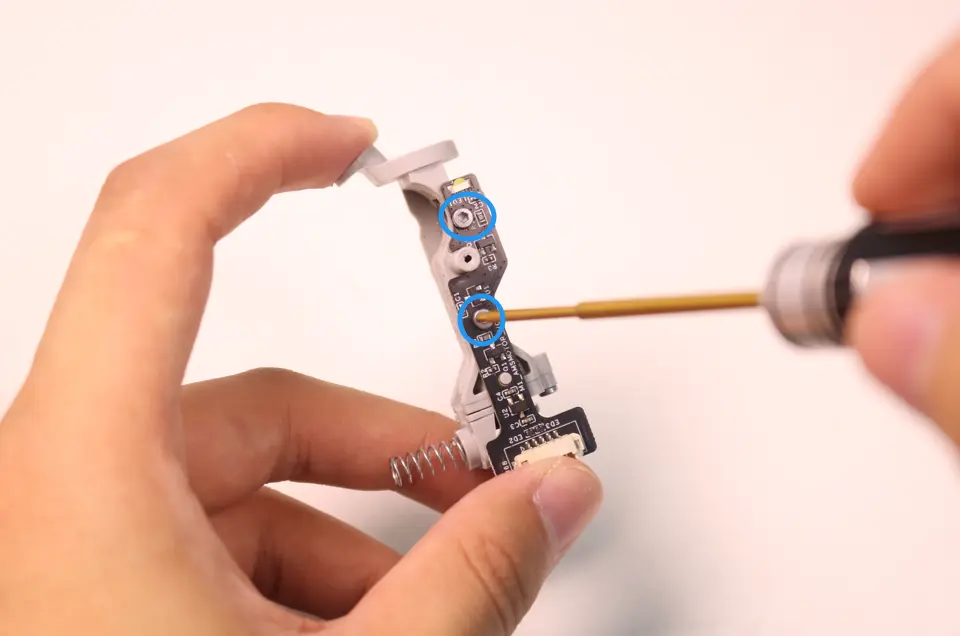

Skru de 2 markerede skruer ud, fjern printpladen, og sug forsigtigt den indvendige fjeder og magnet ud.

Fjederen og magneten er meget små. Pas på ikke at miste dem.

Fejlfindingstrin

Trin 1: Rens filamentindgangen

Indsæt et kort stykke filament i feeder-tragtenheden for at skubbe blokeret filamentsnavs eller brudfilament ud.

Trin 2: Rens feeder-komponenterne

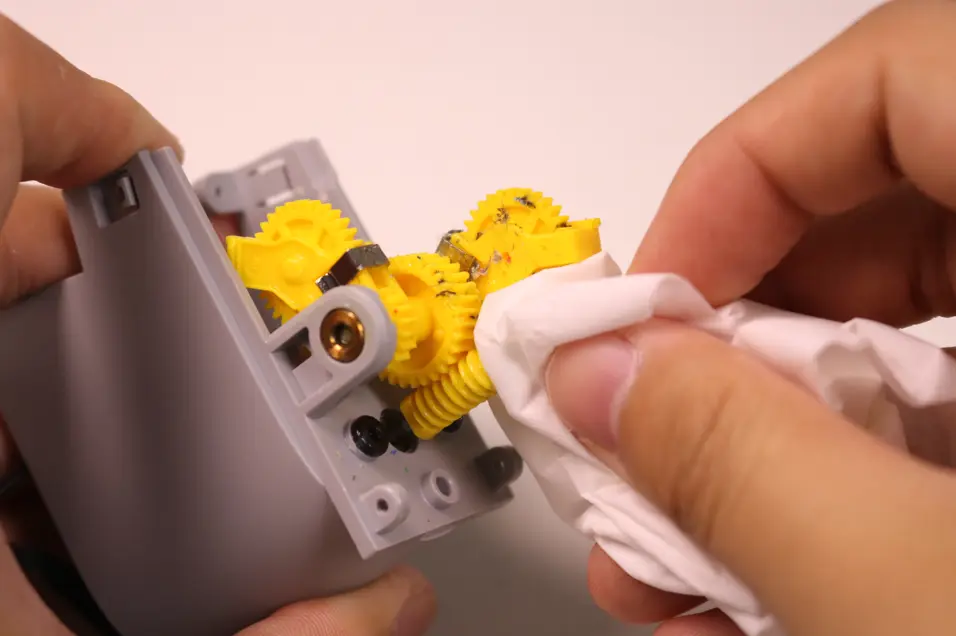

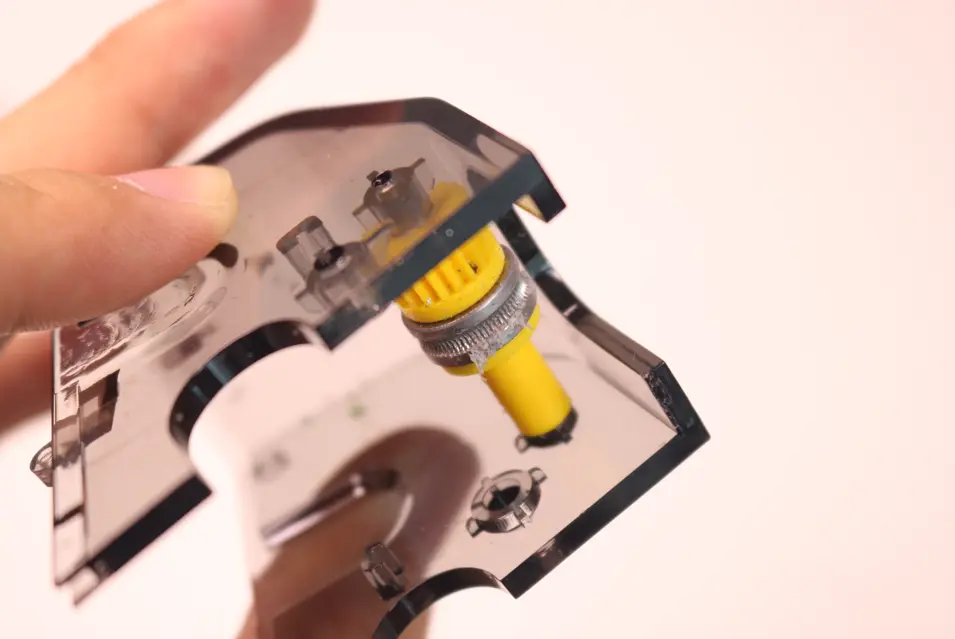

Brug fnugfrit klæde eller køkkenrulle til at rense det riflet hjul på topkappen og gearet på bunden.

Trin 3: Genmonter motorkablet

I tilfælde hvor motoren ikke virker, skal du sætte motorkablet i igen. Hvis motoren stadig ikke fungerer korrekt derefter, skal hele AMS-feederenheden udskiftes.

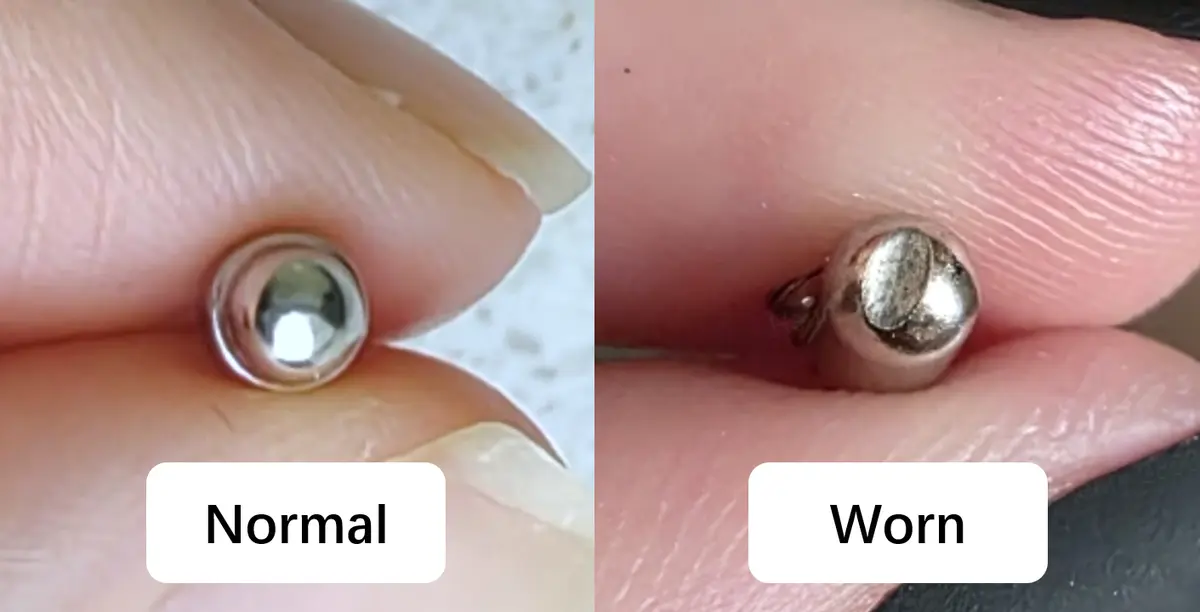

Trin 4: Kontroller om magneten er slidt

Hvis magneten er slidt, skal du udskifte den med en ny feeder-tragt-enhed.

Montering

Trin 1: Monter magneten og printpladen

Indsæt magneten og fjederen i hullet.

Placer printpladen og stram fastgørelsesskruerne.

Trin 2: Monter feeder-tragtenheden

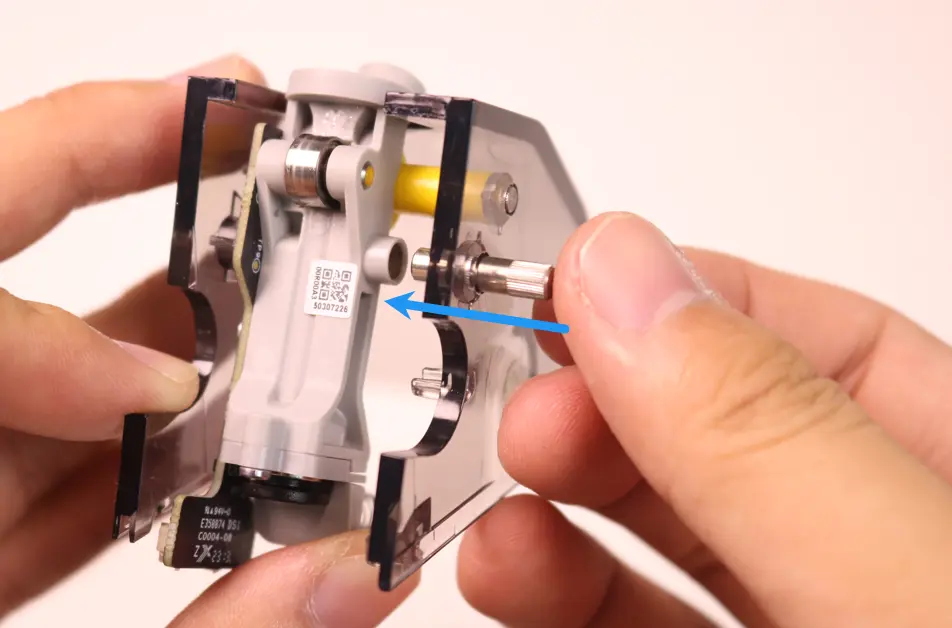

Sæt tappen i igen for at fastgøre feeder-tragtenheden.

Trin 3: Monter topkappe og bund

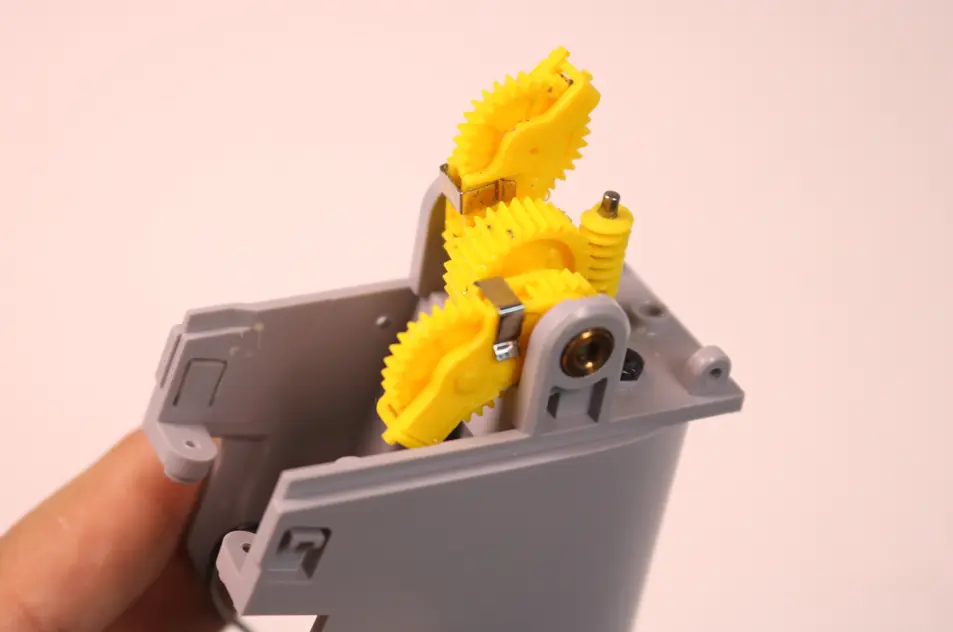

Juster gearet på bunden til den vinkel vist på billedet nedenfor.

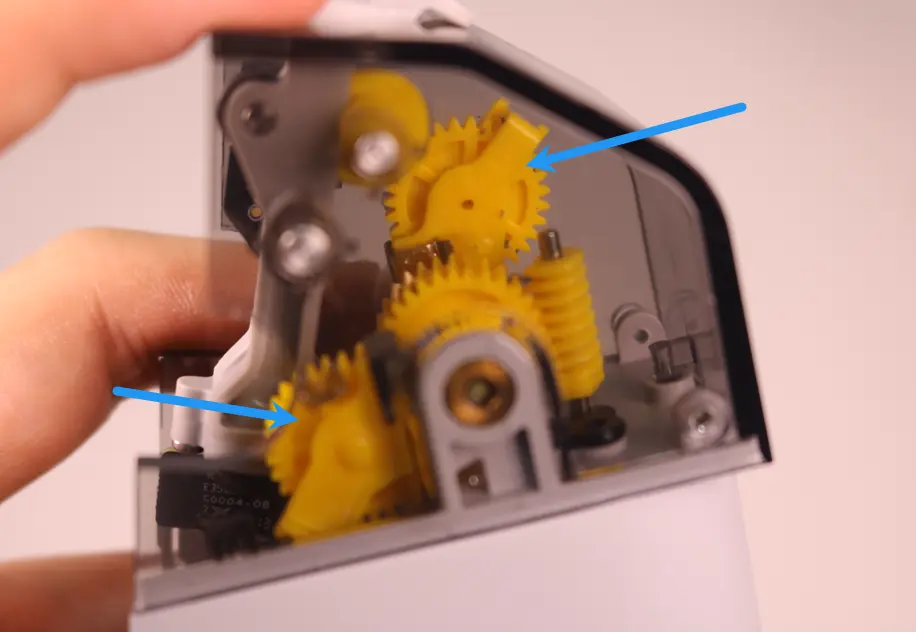

Genmonter forsigtigt topkappen og sørg for, at gearets position forbliver uændret efter montering.

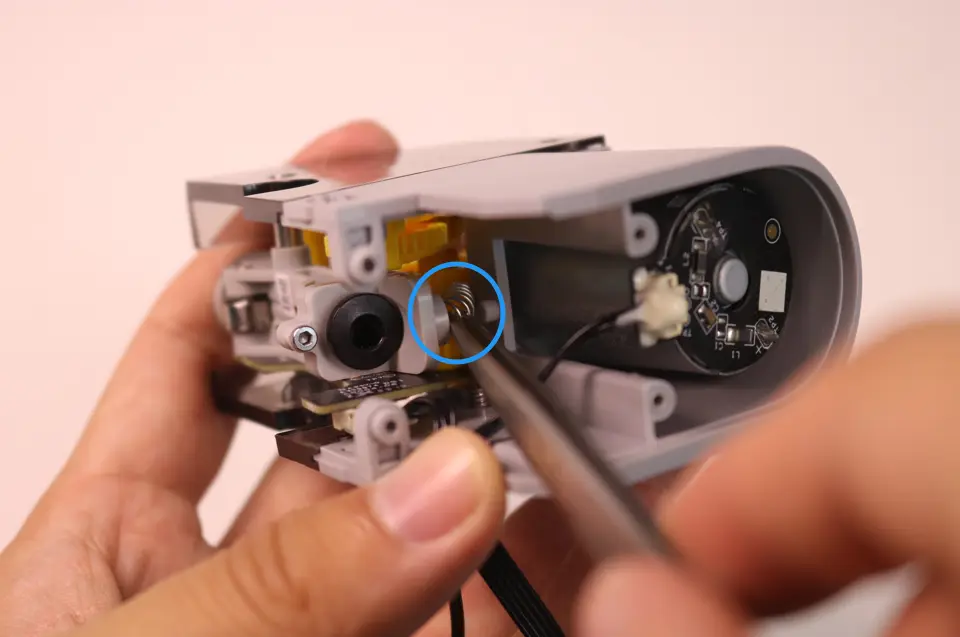

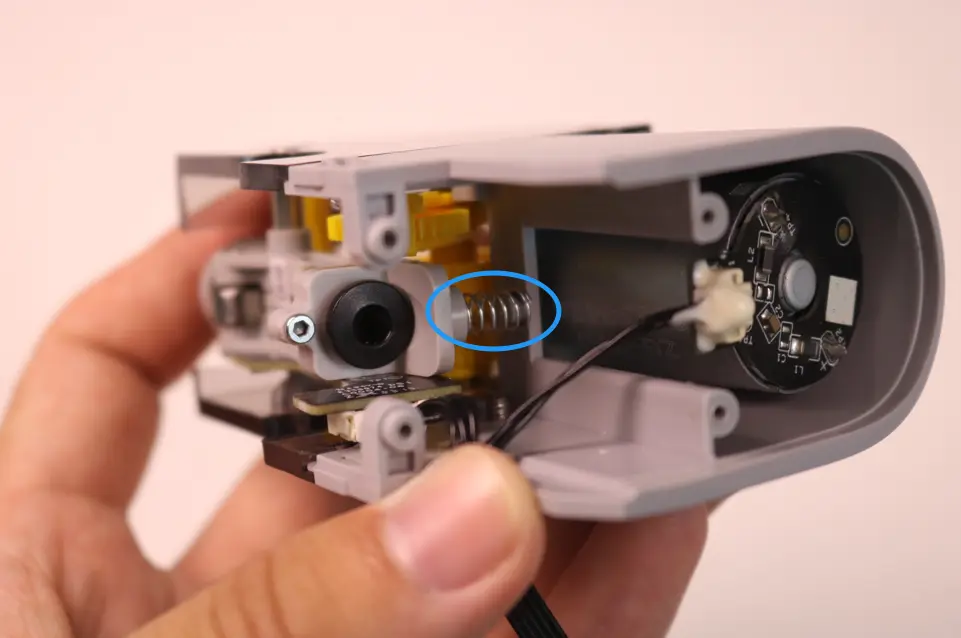

Juster fjederpositionen.

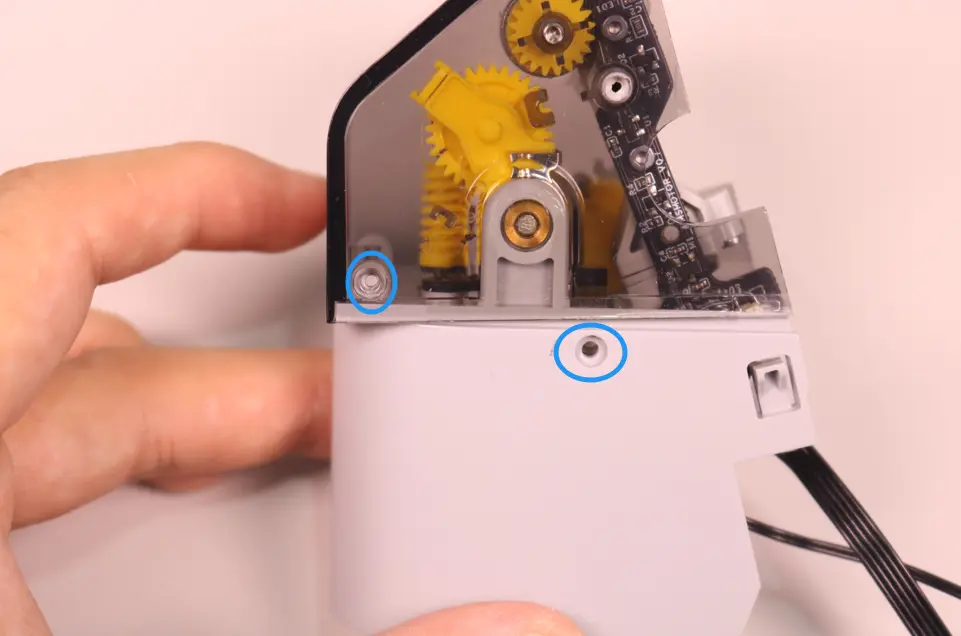

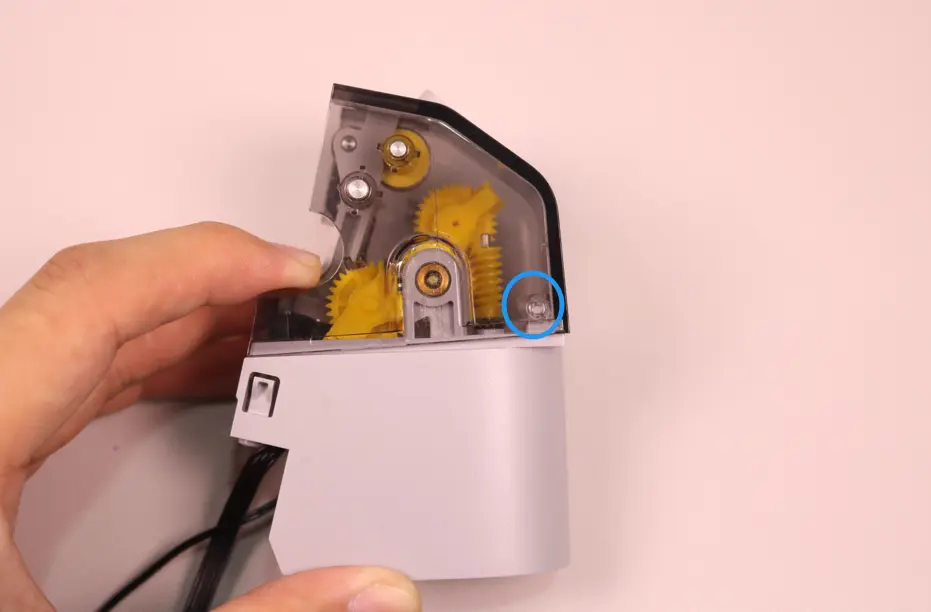

Stram de 4 fastgørelsesskruer.

Trin 4: Monter AMS-feederenheden

Se Guiden til udskiftning af AMS-feederenheden for at montere AMS-feederenheden i AMS-mellemrammen.

Test funktionalitet

Efter isætning af filament kan AMS automatisk trække filamentet ind; AMS kan gennemføre ilægnings- og udtagningsprocessen.
