HMS_0700-4000-0002-0001 Signalet fra filament buffer er tabt - kablet eller positionssensoren kan være defekt

Hvad det betyder

HMS_0700_4000_0002_0001: The filament buffer signal lost, and the cable or position sensor may be malfunctioning. (Signalet fra filament buffer er tabt, og kablet eller positionssensoren kan være defekt.)
Når du bruger AMS, er bufferen (eller AMS Hub) forbundet mellem AMS og printeren.

Den har en slæde, en fjeder og en Hall-sensor. Når AMS skubber filamentet ind i værktøjshovedets ekstruder, bevæger slæden sig fremad på grund af trykket fra filamentet. Hall-sensoren kan så registrere slædens forskydning og position og sende det signal tilbage til AMS og printeren. Hvis buffer-signalet tabes, kan AMS ikke fremføre filamentet jævnt.

Filament buffer, oversigt 1

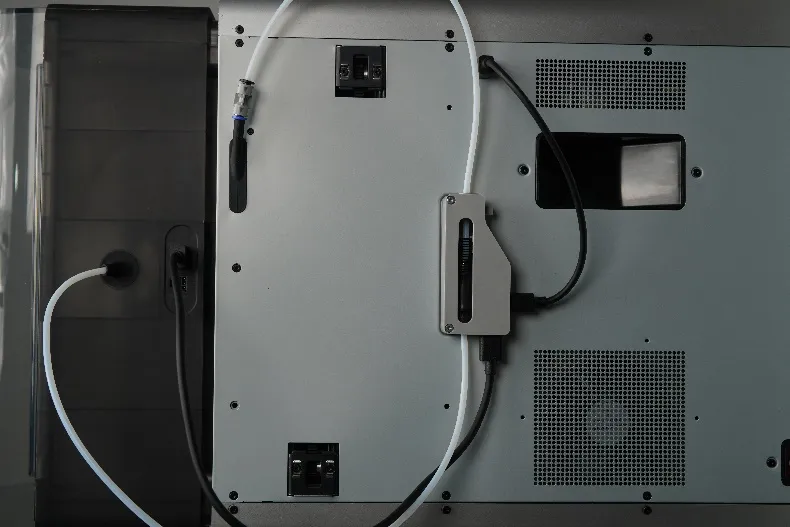

Filament buffer, oversigt 2

Fejlfinding

1. Kontrollér og tilslut det 6-benede kabel igen

Normalt er det et problem med det 6-benede kabel; kontrollér, om benene på det 6-benede kabel er brudt:

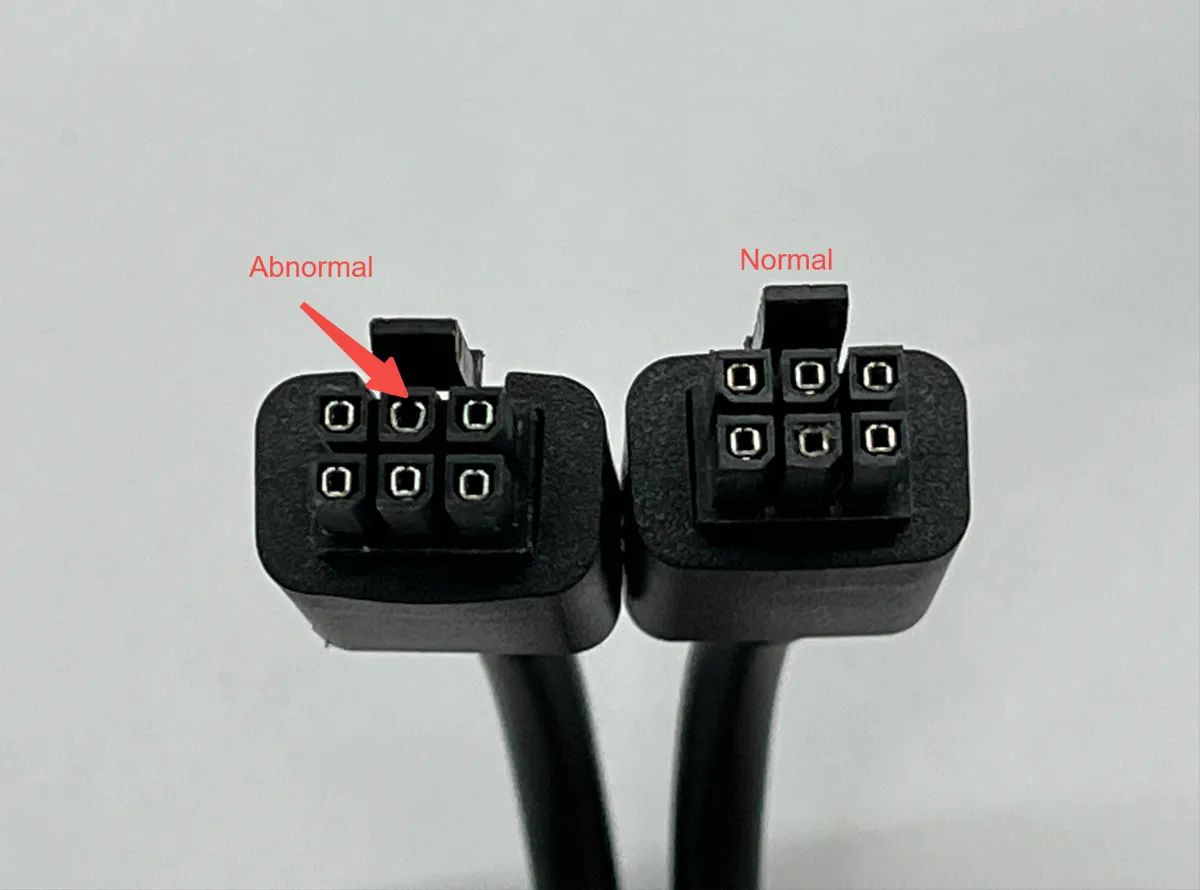

Benene på det 6-benede kabel kontrolleres

Og prøv at tilslutte det 6-benede kabel igen:

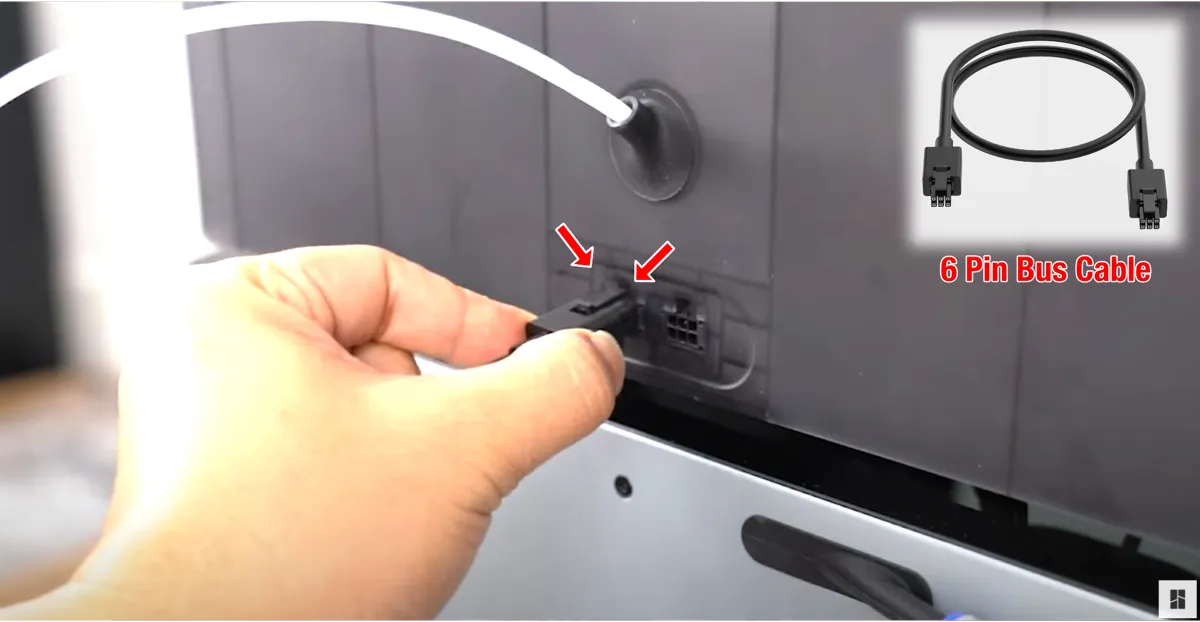

Det 6-benede kabel tilsluttes igen, del 1

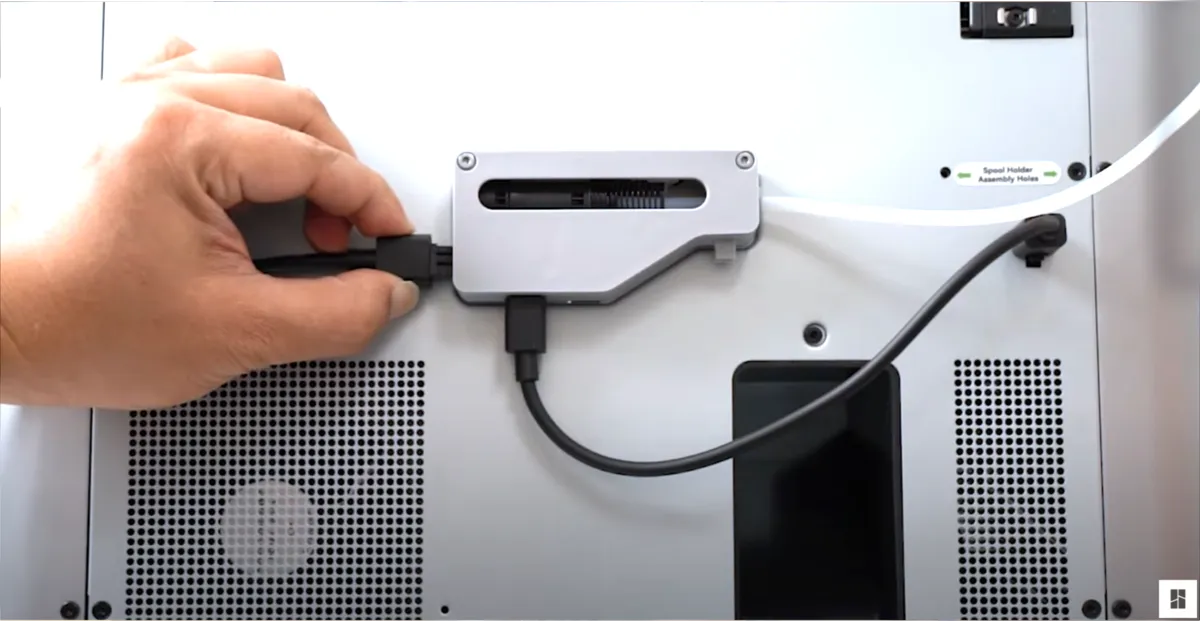

Det 6-benede kabel tilsluttes igen, del 2

2. Kontrollér de interne AMS-forbindelser

Hvis problemet fortsætter, se følgende links for af- og påmontering for at kontrollere, om strøm- og signalkablerne inde i AMS er løse eller beskadigede.

Udskift AMS-mainboard
Udskift AMS 2 Pro-mainboard
Udskift AMS HT-mainboard

3. Mål spænding og modstand

  1. Hvis du har et multimeter, træk filamentet tilbage i AMS, og kontrollér, om filament bufferens slæde er i venstre position, som vist nedenfor:

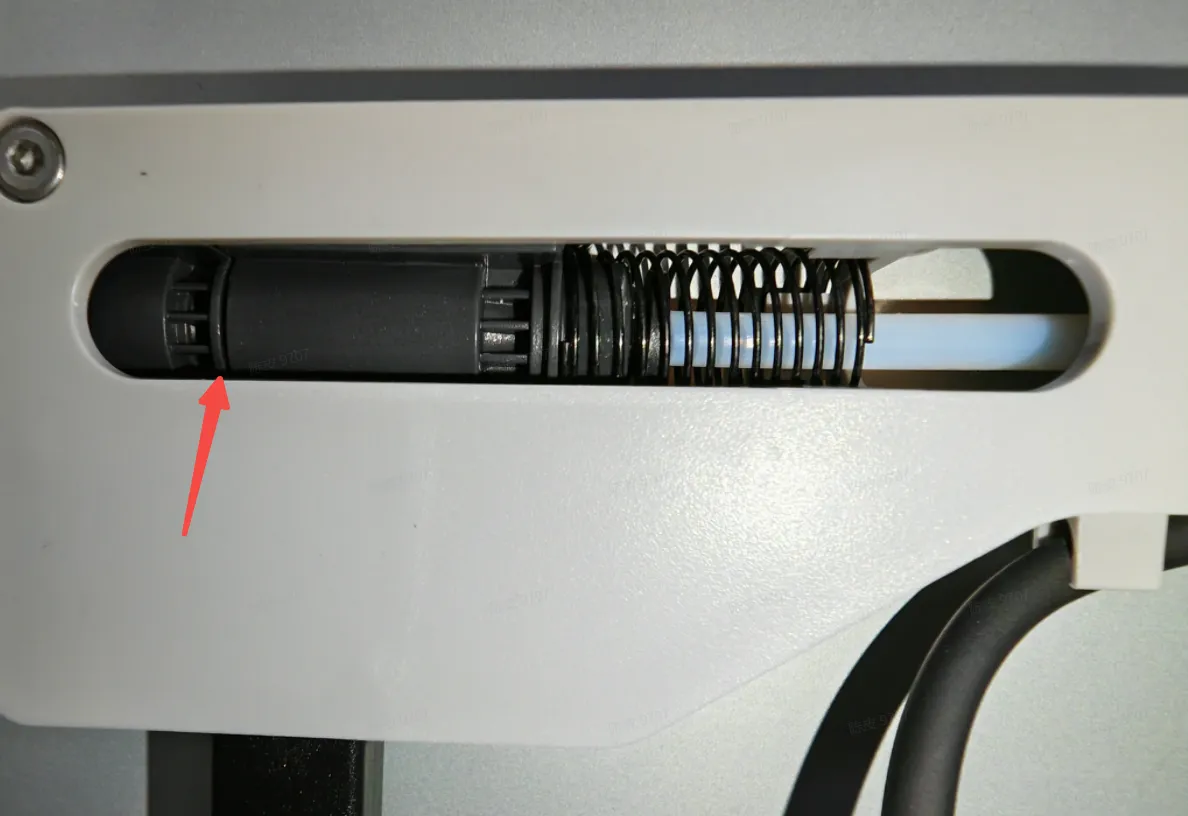

Filament bufferens slæde i venstre position

Mål derefter spændingen mellem benene på det 6-benede Bambu Bus-kabel (frakoblet fra AMS).

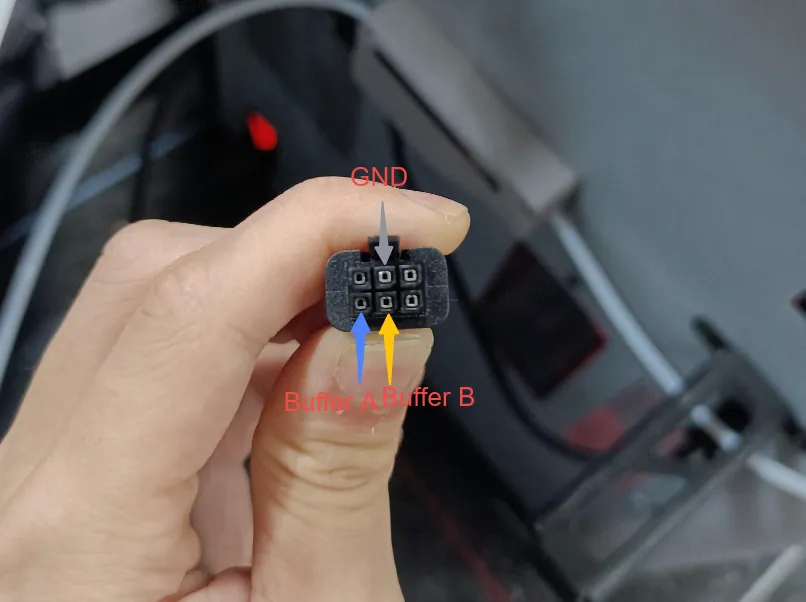

Måling af spænding på det 6-benede kabel, del 1 Måling af spænding på det 6-benede kabel, del 2

Den normale spænding bør være som følger. Sørg for, at filament bufferens slæde vender tilbage til venstre side, ellers vil spændingsværdierne afvige.

ben-ben Spænding
GND-Buffer_A\t 0,5 ~ 1,0 V
GND-Buffer_B\t 2,8 ~ 2,3 V

Summen af de to spændinger er 3,0 ~ 3,3 V (du kan skubbe slæden, måle spændinger ved forskellige positioner, og summen bør ligge inden for dette interval).

  1. Hvis den målte spænding er inden for det normale interval, kan problemet være i AMS. Vælg målemetode ud fra modellen.

4. Kontrollér den interne magnets orientering i AMS-bufferen

Hvis du ved en fejl fjerner de fire skruer vist på det venstre billede under afmontering af AMS-bufferen, kan den interne magnet (vist på det højre billede) falde ud. Sørg for, at magnetens nord-syd-polaritet ved genmontering matcher orienteringen vist på det højre billede.

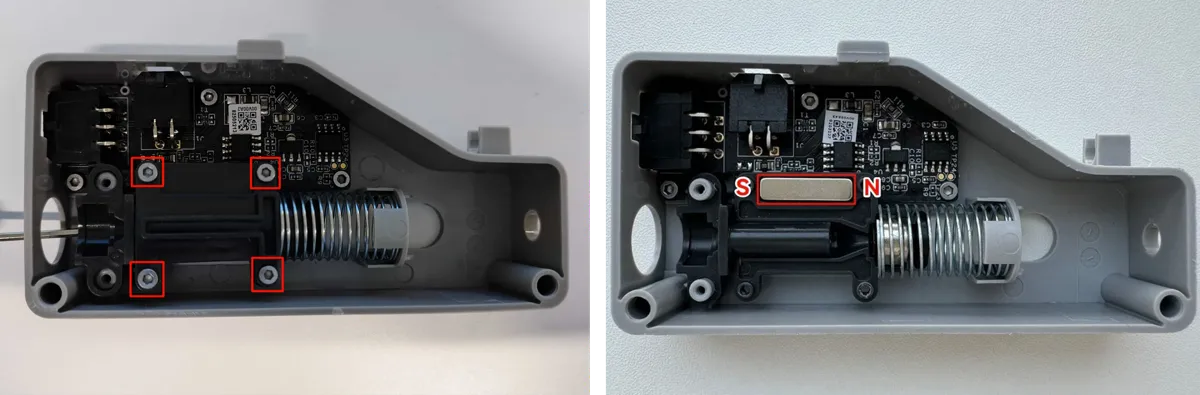

De fire skruer og den interne magnet i AMS-bufferen

Den side, der er fremhævet med rødt på figuren, angiver nordpolen (N). Brug denne markering som reference, når du installerer magneten.

Markering af magnetens nordpol

Afsluttende bemærkninger
